Producttype	Split-airconditioner (binnen- en buitenunit)
Model	AMB 877
Merk	Whirlpool
Koelcapaciteit	Niet gespecificeerd (typisch 2,5-3,5 kW voor 7-12K BTU)
Verwarmingscapaciteit	Alleen beschikbaar op modellen met warmtepomp (niet bevestigd voor dit model)
Energie-efficiëntie	Niet gespecificeerd (volgens typeplaatje)
Voeding	230 V ~ 50 Hz (enkele fase)
Afstandsbediening	Infrarood, bereik tot 7 m, 2x LR03 AAA batterijen
Bedieningsmodi	Koelen, Drogen, Ventilatie, Verwarmen (optioneel), 6e Zintuig, Jet, Slaap, Timer
Ventilatorsnelheden	Auto, Hoog, Gemiddeld, Laag
Luchtstroomrichting	Verticaal: elektrisch kantelbaar; Horizontaal: handmatig verstelbaar
Filters	Luchtfilter (wasbaar), optioneel koolstoffilter en elektrostatisch filter
Ontdooifunctie	Automatisch (alleen bij warmtepompmodellen)
Zelfherstart	Instelbaar via noodknop (5 seconden ingedrukt houden)
Beveiligingen	Compressorvertraging (3 min), overstroombeveiliging, aardlekschakelaar aanbevolen
Onderhoud	Luchtfilter reinigen elke 100 uur of 2 weken in stoffige omgeving; buitenunit jaarlijks controleren
Installatie	Alleen door erkend installateur, volgens lokale voorschriften
Afmetingen binnenunit	Niet gespecificeerd (raadpleeg typeplaatje)
Afmetingen buitenunit	Niet gespecificeerd (raadpleeg typeplaatje)
Gewicht	Niet gespecificeerd (raadpleeg typeplaatje)
Koudemiddel	R410A (typisch), R22 of R407C mogelijk (raadpleeg typeplaatje)
Geluidsniveau	Niet gespecificeerd (afhankelijk van model en ventilatorsnelheid)

Veelgestelde vragen - AMB 877 WHIRLPOOL

Hoe installeer ik de Whirlpool AMB 877 airconditioner?

De installatie moet worden uitgevoerd door een erkend technicus volgens de lokale bedradingsvoorschriften. Zorg voor voldoende ruimte rond de binnen- en buitenunit, en volg de stappen in de handleiding: monteer de montageplaat, boor een gat voor de leidingen, sluit de leidingen en kabels aan, en gebruik een vacuümpomp om de koelleidingen te zuiveren.

Hoe reinig ik het luchtfilter van de airconditioner?

Schakel het apparaat uit en verwijder het voorpaneel. Druk op de filterhandgreep om het filter te verwijderen. Reinig het met lauwwarm water en een mild schoonmaakmiddel, laat het volledig drogen in de schaduw en plaats het terug. Reinig het filter elke 100 bedrijfsuren of vaker in een stoffige omgeving.

Wat moet ik doen als de airconditioner niet koelt?

Controleer of het luchtfilter schoon is, of de luchtinlaat en -uitlaat niet geblokkeerd zijn, of de temperatuur correct is ingesteld, en of de stroomtoevoer in orde is. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde monteur.

Kan ik de afstandsbediening ook gebruiken voor verwarming?

Dat hangt af van het model. De Whirlpool AMB 877 is beschikbaar als koelmodel of als warmtepompmodel. Alleen modellen met een warmtepomp hebben een verwarmingsfunctie. Controleer het typeplaatje van uw apparaat of de handleiding.

Hoe stel ik de timer in op de airconditioner?

Druk op de TIMER ON- of TIMER OFF-toets op de afstandsbediening. Gebruik de temperatuurtoetsen om de gewenste tijd in te stellen (minuten of uren). Druk nogmaals op dezelfde toets om de instelling te bevestigen. Het gele indicatielampje op de binnenunit gaat branden.

Wat betekent het rode lampje op de binnenunit?

Het rode indicatielampje geeft aan dat de compressor in werking is. Als dit lampje continu brandt en de ventilator stopt, kan het zijn dat het apparaat aan het ontdooien is (bij warmtepompmodellen). Dit duurt meestal 2-10 minuten en is normaal.

Hoe vervang ik de batterijen van de afstandsbediening?

Verwijder het batterijklepje door het in de richting van de pijl te schuiven. Plaats twee nieuwe LR03 AAA (1,5V) batterijen, let op de juiste polariteit (+/-). Gebruik geen oplaadbare batterijen. Schuif het klepje terug.

Wat is de '6e Zintuig'-modus?

De 6e Zintuig-modus (6th Sense) is een fuzzy logic-functie die automatisch de optimale temperatuur en ventilatorsnelheid instelt op basis van de omgevingstemperatuur. Druk op de 6th Sense-toets om deze modus te activeren; de gewenste temperatuur wordt automatisch bepaald (bijv. 26°C bij koelen).

Waarom komt er water uit de onderkant van de unit?

Tijdens het koelen of drogen ontstaat condenswater dat via de afvoerslang wordt afgevoerd. Zorg dat de afvoerslang vrij is en niet geknikt. Als het water uit de unit zelf lekt, controleer dan of het filter schoon is en of de unit waterpas staat.

Heeft de Whirlpool AMB 877 een zelfherstartfunctie?

Ja, die kan worden ingesteld. Houd de noodknop (ON/OFF) op de binnenunit minstens 5 seconden ingedrukt tot een pieptoon klinkt. De airconditioner start dan automatisch opnieuw na een stroomonderbreking. Om de functie uit te schakelen, herhaalt u dezelfde handeling.

GEBRUIKSAANWIJZING AMB 877 WHIRLPOOL

Afdanken van oude huishoudelijke apparatuur

- Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

VOORBEREIDING VOOR GEBRUIK

Voordat u de airconditioner in gebruik neemt, dient u de volgende punten te controleren en in te stellen.

- Voorinstelling van de afstandsbediening

Telkens wanneer de batterijen van de afstandsbediening vervangen worden, wordt de afstandsbediening vooraf ingesteld op Verwarmingspomp. Als de door u aangeschafte airconditioner een model met Alleen koelen is, dan brengt de voorinstelling op Verwarmingspomp geen veranderingen met zich mee.

Achterverlichtingsfunctie (optioneel)

Door gedurende 2 seconden op een willekeurige toets te drukken wordt de achterverlichting ingeschakeld. Als de toets wordt losgelaten, wordt deze automatisch uitgeschakeld na 10 seconden.

Opmerking: Achterverlichting is een optionele functie.

- Instellen van de Auto Restart-functie

De automatische herstartfunctie is niet ingesteld door de fabrikant. Om de automatische herstartfunctie in te stellen drukt u gedurende tenminste 5 seconden op de noodknop (ON/OFF) op de binnenunit. Een zoemtoon geeft aan dat de automatische herstartfunctie is ingesteld en dat de airconditioner in de standby staat. Om de automatische herstartfunctie te annuleren drukt u gedurende tenminste 5 seconden op de noodknop (ON/OFF) op de binnenunit. Een zoemtoon geeft aan dat de automatische herstartfunctie is geannuleerd en de airconditioner in de standby staat.

VEILIGHEIDSMAATREGELEN

Zorg ervoor dat u het volgende niet doet.

• Het is aan te raden om de luchtstroom in de gehele kamer te laten blazen.
• Zorg ervoor dat de luchtstroom de gasbranders en het fornuis niet bereikt.
• Raak de bedieningstoetsen niet aan met natte handen.

Wees voorzichtig in een dergelijke situatie.

- Repareer het apparaat niet zelf; neem bij problemen altijd contact op met een gekwalificeerde monteur.

Volg deze instructie te allen tijde op.

- Plaats geen voorwerpen op de buitenunit.

Aarding is zeer belangrijk.

- Het is de verantwoordelijkheid van de gebruiker dat het apparaat geaard wordt volgens de plaatselijke voorschriften, door een gekwalificeerd technicus.

Waarschuwing:

• Gebruik de juiste netvoeding zoals vereist op het typeplaatje. Gebruik geen verlengsnoer voor de netvoeding.
• Bescherm de stroomonderbreker van de netvoeding of de stekker tegen vuil. Sluit het netsnoer stevig en op de juiste manier aan.
• Gebruik de stroomonderbreker van de netvoeding niet of trek de stekker niet uit het stopcontact terwijl het apparaat in werking is.
• Draai, trek of druk niet op het netsnoer, zodat het netsnoer niet kan scheuren.
• Steek geen stokjes of ander voorwerpen in de unit. De ventilator draait op hoge snelheid.
• Schakel het apparaat eerst uit met de afstandsbediening voordat u het loskoppelt van de netvoeding als er een storing is opgetreden.

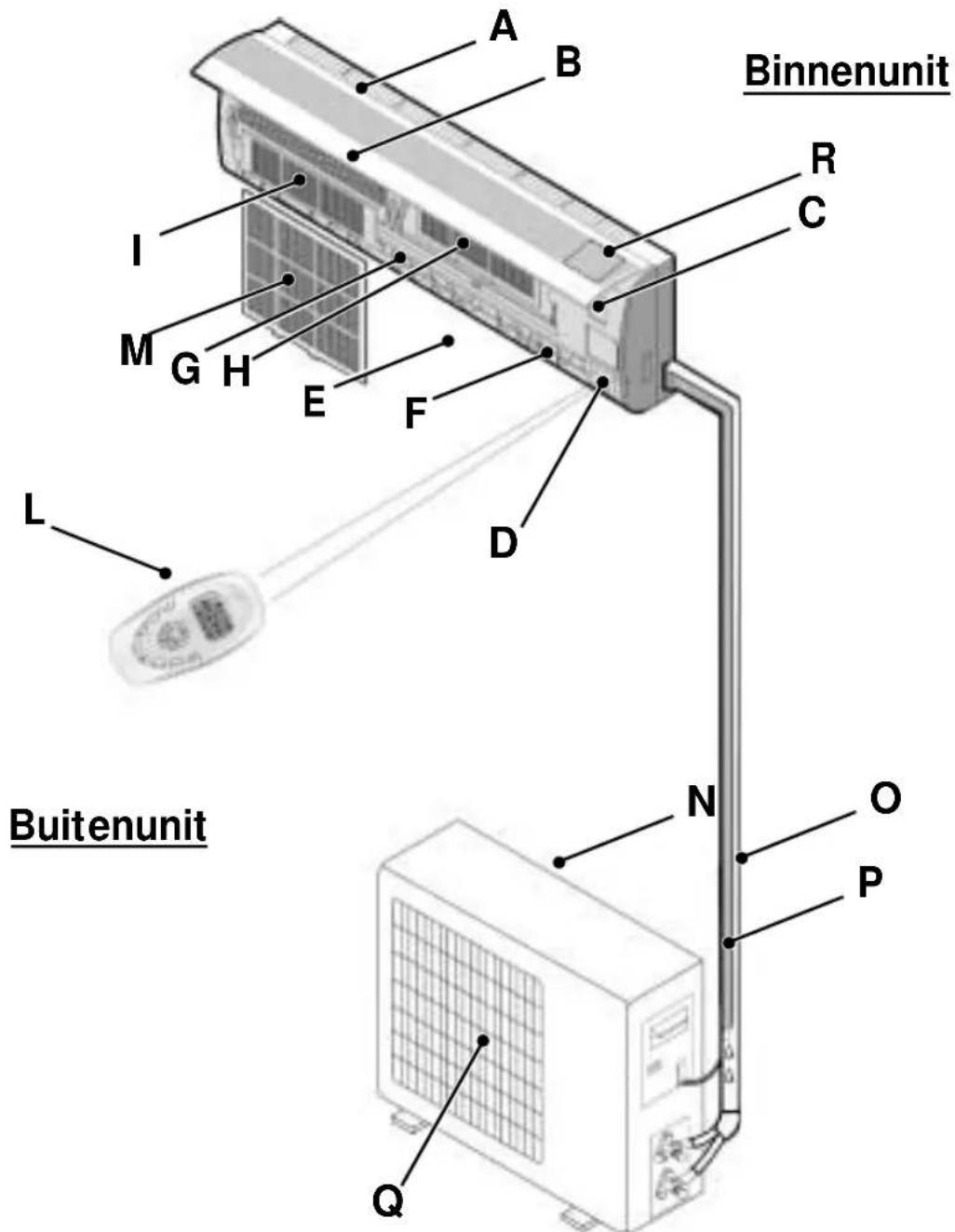

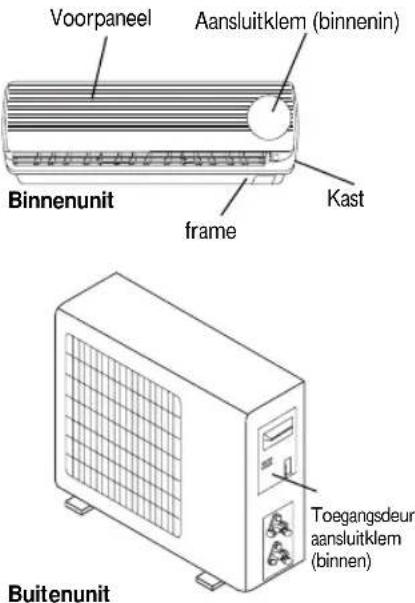

AANDUIDING VAN DE ONDERDELEN

Binnenunit

A - Luchtaanzuiging
B - Voorpaneel
C - Bedieningspaneel
D - Display
E - Luchtuitlaat
F - Jaloezie voor verticale afstelling
G - Jaloezie voor horizontale afstelling
H - Koolstofffilter (optie)
I - Elektrostatisch filter (optie)
L - Afstandsbediening
M - Luchtfilter

OPMERKING:

De bovenstaande afbeelding is een vereenvoudigde weergave van de unit; het kan daarom zijn dat deze niet overeenkomt met de unit die u aangeschaft heeft.

Buitenunit

N - Luchtaanzuiging
O - Leidingen en netsnoer
P - Afvoerslang

Opmerking: Condenswater wordt afgevoerd tijdens het KOELEN of DROGEN.

Q - Luchtuitlaat

R - Typeplaatje (product-technische gegevens)

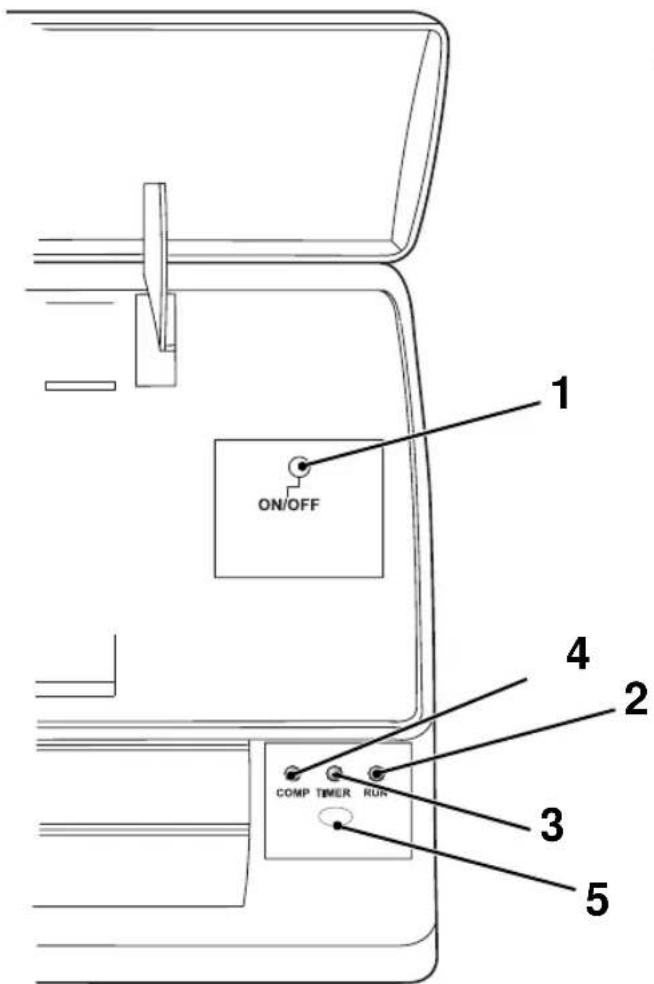

Bediening en display

1. Noodknop

Wordt gebruikt om de unit te bedienen als de afstandsbediening niet werkt. Wordt gebruikt om de automatische herstartfunctie in te stellen of te annuleren. (Zie pagina 63)

2. Indicatielampje apparaat in werking (Groen)

Dit brandt als het apparaat in werking is. Als de SLEEP-mode ingesteld is, zal dit lampje gedurende tien seconden knipperen en vervolgens gaan branden. Dit knippert tijdens ontdooien.

3. Indicatielampje timer (Geel)

Dit brandt tijdens de ingestelde tijd.

4. Indicatielampje compressor (Rood)

Dit brandt als de compressor draait.

5. Signaalontvanger

Ontvangt de signalen van de afstandsbediening.

Opmerking: De vorm en plaats van de schakelaars en indicatielampjes kan variëren afhankelijk van het model, maar hun functie is hetzelfde.

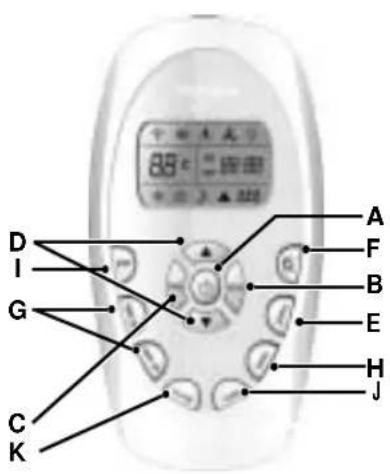

AFSTANDSBEDIENING

De afstandsbediening zendt signalen uit naar het systeem.

A. ON/OFF-toets: Als u op deze toets drukt, wordt het apparaat ingeschakeld als het op het elektriciteitsnet is aangesloten of wordt het uitgeschakeld als het in werking is.

B. MODE-toets: wordt gebruikt om de bedieningsmode te selecteren.

C. FAN-toets (ventilator): Wordt gebruikt om de ventilatiesnelheid te selecteren op automatisch, hoog, gemiddeld of laag.

D. Toetsen voor het INSTELLEN VAN DE KAMERTEMPERATUUR: Worden gebruikt om de kamertemperatuur te selecteren. Wordt gebruikt om de tijd in de TIMER-mode in te stellen. Wordt gebruikt om de tijd in de TIMER-mode en de REAL TIME CLOCK in te stellen.

E. SWING-toets: Wordt gebruikt om het kantelen van de verticale jaloezie te stoppen of te starten en de gewenste op/neergaande richting van de luchtstroom in te stellen.

F. 6th Sense-toets 6: Wordt gebruikt om de fuzzy logic-werking rechtstreeks in te schakelen, ongeacht of de unit aan of uit is.

G. TIMER ON/OFF-toets: Wordt gebruikt om de timer in te stellen of te annuleren.

H. SLEEP-toets 📋: Wordt gebruikt om de Sleep-mode in te stellen of te annuleren.

I. JET-toets Jet: wordt gebruikt om snelle koeling te starten of te stoppen. (Snelle koeling werkt met hoge ventilatiesnelheid en een automatisch ingestelde temperatuur van 18°C).

J. LOCK-TOETS: Als u op deze toets drukt, worden alle toetsen vergrendeld en zijn ze niet beschikbaar. Druk nogmaals om ze weer vrij te geven.

K. Clock-toets: Wordt gebruikt om de actuele tijd in te stellen.

Indicatiesymbolen op het LCD-display:

Indicator koelen Indicator drogen Indicator alleen ventilatie *Indicator verwarmen

Automatische ventilatiesnelheid

Hoge ventilatiesnelheid

Gemiddelde

ventilatiesnelheid

Lage ventilatiesnelheid

indicator Indicator Sleep- stand

LOCK-indicator indicator

Signaaluitzending

Weergave ingestelde timer

Weergave klok

Weergave ingestelde temperatuur

OPMERKING: Alle bedieningsmodi en relevante functies worden op de volgende pagina's nader gespecificeerd.

Inleggen van de batterijen

• Verwijder het batterijklepje in de richting van de pijl.
• Leg nieuwe batterijen in de afstandsbediening en zorg ervoor dat de (+) en (-) van de batterij op de juiste manier geplaatst zijn.
• Schuif het klepje op zijn plaats terug.
• Gebruik 2 LR03 AAA (1,5 V)-batterijen. Gebruik geen oplaadbare batterijen. Vervang de batterijen door nieuwe van hetzelfde type als het display zwak wordt.

Opmerking:

Bewaren van de afstandsbediening en tips voor het gebruik

De afstandsbediening kan bewaard worden in een houder die aan de wand is gemonteerd.

OPMERKING: De houder voor de afstandsbediening is een optioneel onderdeel.

De afstandsbediening gebruiken

Om de airconditioner te bedienen richt u de afstandsbediening op de signaalontvanger. De afstandsbediening bestuurt de airconditioner vanaf een afstand van maximaal 7 m, wanneer u deze richt op de signaalontvanger van de binnenunit.

Kiezen van alleen koelen of verwarmingspomp met de afstandsbediening

Zie pagina 63 "Voorbereiding voor gebruik" voor meer informatie.

Houder voor afstandsbediening

BEDIENINGSINSTRUCTIES

Bedieningsmodi

1. Selecteren van de mode

ledere keer dat de MODE-toets wordt ingedrukt, verandert de bedieningsmode achtereenvolgens in:

BELANGRIJK:

De verwarmingsmode is NIET beschikbaar op de airconditioner voor alleen koelen.

2. "FAN"-mode (ventilatie)

ledere keer dat de "FAN"-toets ingedrukt wordt, verandert de ventilatiesnelheid achtereenvolgens in:

BELANGRIJK:

• In de mode "ALLEEN VENTILATIE" zijn alleen "High", "Medium" en "Low" beschikbaar.
• In de mode "DROGEN" is de luchtstroom automatisch op "Low" ingesteld; de "FAN"-toets werkt in dit geval niet.

3. Instellen van de temperatuur

Druk eenmaal om de temperatuurinstelling met 1°C te verhogen Druk eenmaal om de temperatuurinstelling met 1°C te verlagen

Beschikbare temperatuurinstellingen:

*VERWARMEN, KOELEN 18°C \~ 32°C

DROGEN kan niet ingesteld worden

ALLEEN VENTILATIE kan niet ingesteld worden

* OPMERKING: De verwarmingsmode is NIET beschikbaar op de modellen met alleen koelen.

4. Inschakelen

Druk op de -toets. Zodra het apparaat het signaal ontvangen heeft, gaat de het indicatielampje "apparaat in werking" van de binnenunit branden.

De bedieningsmodi SWING, 6th SENSE, TIMER ON, TIMER OFF, CLOCK, SLEEP en JET zullen op de volgende pagina's nader toegelicht worden.

BELANGRIJK:

• Als u de mode verandert terwijl de airconditioner in werking is, reageert de unit soms niet onmiddellijk. Wacht 3 minuten.
• Tijdens verwarming wordt er in het begin geen luchtstroom afgegeven. Na 2-5 minuten wordt de luchtstroom afgegeven totdat de temperatuur van de warmtewisselaar van de binnenunit hoger wordt.
• Wacht 3 minuten voordat u het apparaat opnieuw start.

Regeling van de luchtstroomrichting

5. Regeling van de luchtstroomrichting

De verticale luchtstroom wordt automatisch afgesteld op een bepaalde hoek, in overeenstemming met de bedieningsmode nadat de unit is ingeschakeld. U kunt de richting van de luchtstroom ook naar uw eigen persoonlijke behoefte afstellen door op de "SWING"-toets op de afstandsbediening te drukken.

bedieningsmode richting van de luchtstroom
KOELEN, DROGEN	horizontaal
*VERWARMEN, ALLEEN VENTILATIE	naar beneden

*De verwarmingsmode is alleen beschikbaar voor modellen met een verwarmingspomp.

Bediening van de verticale luchtstroom (met de afstandbediening)

Gebruik de afstandsbediening om de hoek voor de luchtstroom in te stellen.

Kantelen van de luchtstroom.

Door eenmaal op de "SWING"-toets te drukken wordt de verticale jaloezie automatisch omhoog of omlaag gekanteld.

Gewenste richting van de luchtstroom.

Druk nogmaals op de "SWING"-toets tot de jaloezieën in de gewenste hoek gekanteld zijn.

Bediening van de horizontale luchtstroom (handmatig)

Draai de bedieningsroedes van de horizontale jaloezieën om de horizontale luchtstroom te veranderen, zoals aangegeven wordt.

Opmerking: De vorm van de unit kan er anders uitzien dan de airconditioner die u gekocht heeft.

Bedieningsroedes van de horizontale jaloezieën

Belangrijk:

- Draai de verticale jaloezieën niet handmatig; anders kan er storing optreden. Als dit gebeurt, zet dan eerst de unit uit en koppel het apparaat los van de elektriciteit; sluit het vervolgens opnieuw aan.

- Het is beter om de verticale jaloezie niet te lang schuin naar beneden te laten staan in de modi KOELEN of DROGEN om te voorkomen dat er condenswater naar beneden druppelt.

Clock-toets

U kunt de actuele tijd aanpassen door op de toets CLOCK te drukken en vervolgens de toetsen 📁 en te gebruiken om de juiste tijd in te stellen, druk opnieuw op de toets CLOCK zodat de tijd wordt ingesteld.

6th Sense-mode

Door op de 6th Sense-toets te drukken wordt de fuzzy logic-werking rechtstreeks ingeschakeld, ongeacht of de unit aan of uit is. In deze mode worden temperatuur en ventilatiesnelheid automatisch ingesteld in overeenstemming met de actuele kamertemperatuur.
De bedieningsmode en temperatuur worden bepaald door de binnentemperatuur.
Modellen met verwarmingspomp

Binnentemperatuur Bedieningsmode Doeltemperatuur
21°C of lager VERWARMEN	22°C
21°C - 26°C DROGEN		De kamertemperatuur neemt met 1,5°C af nadat de airconditioner 3 minuten heeft gewerkt
Hoger dan 26 KOELEN 26°C

Modellen met alleen koelen

Binnentemperatuur Bedieningsmode Doeltemperatuur
26°C of lager DROGEN		De kamertemperatuur neemt met 1,5°C af nadat de airconditioner 3 minuten heeft gewerkt
Hoger dan 26 KOELEN 26°C

Belangrijk: 6th Sense-toets werkt niet in de JET-mode.

Opmerking: Temperatuur, luchtstroom en richting worden automatisch geregeld in de 6th Sense-mode.

Als u de temperatuur desondanks nog niet aangenaam vindt, kunt u een verhoging of verlaging van maximaal 2°C instellen met de afstandsbediening.

Wat u kunt doen met de 6th SENSE MODE

Uw gevoel Toets Afstellingsprocedure
Beetje te warmEr kan een verlaging van maximaal 2°C ingesteld worden		Druk eenmaal om de ingestelde temperatuur te verlagen met 1°C [8SA6]
		Druk tweemaal om de ingestelde temperatuur te verlagen met 2°C
Beetje te koudEr kan een verhoging van maximaal 2°C ingesteld worden		Druk eenmaal om de ingestelde temperatuur te verhogen met 1°C
		Druk tweemaal om de ingestelde temperatuur te verhogen met 2°C
Onaangenaam vanwege ongeschikt volume van luchtstroom.		De snelheid van de binnenventilator wisselt tussen hoog, gemiddeld en laag, iedere keer dat de toets wordt ingedrukt.
Onaangenaam vanwege ongeschikte richting van luchtstroom.		Als u eenmaal op deze toets drukt, kantelt de verticale jaloezie om de richting van de verticale luchtstroom te veranderen. Als u nogmaals op deze toets drukt, stopt het kantelen. Voor de richting van de horizontale luchtstroom raadpleegt u de vorige pagina voor details.

Timer-mode

Het is handig om de timer in te schakelen via de TIMER ON/OFF -toetsen wanneer u 's morgens weggaat, zodat u een aangename kamertemperatuur aantreft als u thuiskomt. U kunt de timer 's nachts ook uitschakelen om een goede nachtrust te genieten.

De TIMER instellen

- De TIMER ON-toets kan gebruikt worden om de timer in te stellen, waarmee u de airconditioner op een door u gewenst tijdstip automatisch kunt laten inschakelen.

1. Druk op de toets TIMER ON; "ON 12:00" gaat knipperen op het LCD.

Vervolgens kunt u de toetsen of gebruiken om de tijd te selecteren waarop u wilt dat het apparaat ingeschakeld wordt.

Later Vroeger

Druk eenmaal op de TIMER ON-toets om de tijd één minuut vroeger of later in te stellen.

Houd de TIMER ON-toets anderhalve seconde ingedrukt om de tijd 10 minuten vroeger of later in te stellen.

Houd de TIMER ON-toets nog langer ingedrukt om de tijd één uur vroeger of later in te stellen.

Opmerking: Als u de tijd niet binnen 10 seconden nadat u op de TIMER ON-toets hebt gedrukt instelt, verlaat de afstandsbediening de TIMER ON-mode automatisch.

1. Wanneer de door u gewenste tijd op het LCD-display wordt

weergegeven, drukt u op de toets TIMER ON om deze te bevestigen.

Er klinkt een "piep":

"ON" stopt met knipperen.

De TIMER-indicator op de binnenunit gaat branden.

1. Nadat de ingestelde timer 5 seconden is weergegeven, wordt de klok op het LCD-display van de afstandsbediening weergegeven in plaats van de ingestelde timer.

De TIMER ON annuleren

Druk nogmaals op de toets TIMER ON; u hoort een "piep" en de indicator verdwijnt. De TIMER ON-mode is nu geannuleerd.

Opmerking: dit lijkt op TIMER OFF, u kunt het apparaat automatisch laten uitschakelen op het door u gewenste tijdstip.

JET-mode

• De JET-mode wordt gebruikt om snelle koeling te starten of te stoppen. Snelle koeling werkt bij een hoge ventilatiesnelheid, waarbij de ingestelde temperatuur automatisch in 18°C gewijzigd wordt.
• De JET-mode kan ingesteld worden wanneer het apparaat in werking is of op het elektriciteitsnet is aangesloten.
• In de JET-mode kunt u de richting van de luchtstroom en de timer instellen. Als u de JET-mode wilt verlaten, drukt u op een van de volgende toetsen: JET, MODE, FAN, ON/OFF of TEMPERATURE SETTING; het display keert dan terug naar de oorspronkelijke mode.

Opmerking:

De toetsen SLEEP en 6th Sense zijn niet beschikbaar in de JET-mode. De JET-toets werkt niet in de verwarmingsmode

Het apparaat blijft werken in de JET-mode met de ingestelde temperatuur van 18°C als u deze niet verlaat door op een van de toetsen JET, MODE, FAN, ON/OFF of TEMPERATURE te drukken.

Sleep-mode

SLEEP-mode kan ingesteld worden in de modi KOELEN of VERWARMEN. Deze functie zorgt voor een aangenamere omgeving om in te slapen. In de SLEEP-mode

• stopt het apparaat automatisch na 8 uur.
• De ventilatiesnelheid wordt automatisch ingesteld op lage snelheid.
• *De ingestelde temperatuur wordt met max. 1°C vehoogd als het apparaat langer dan twee uur in de koelingsmode werkt; daarna blijft de temperatuur constant.
• De ingestelde temperatuur wordt met max. 3°C verlaagd als het apparaat langer dan drie uur in de verwarmingsmode werkt; daarna blijft de temperatuur constant.

KOELEN

**VERWARMEN

*: In de koelingsmode verandert de ingestelde temperatuur niet als de kamertemperatuur 26°C of hoger is.
**: Verwarmen is NIET beschikbaar bij airconditioners met alleen koelen.

ONDERHOUD

Onderhoud van het apparaat

Koppel het apparaat los van de netvoeding

Zet het apparaat uit voordat u de stekker uit het stopcontact trekt.

- Om het voorpaneel te verwijderen trekt u het naar buiten, zoals te zien is in afbeelding (a)

Veeg het apparaat af met een zachte, droge doek

Gebruik lauwwarm water (kouder dan 40°C) om het apparaat te reinigen als het zeer vuil is.

- Gebruik een droge en zachte doek om het te reinigen.

Gebruik nooit vluchtige stoffen zoals wasbenzine of poetsmiddel om de unit te reinigen.

Sprenkel nooit water op de binnenunit

Plaats het voorpaneel terug en sluit het

- Plaats het voorpaneel terug en sluit het door het naar beneden te duwen, zoals te zien is in afbeelding (b).

Reinig het luchtfilter

Het is aan te raden om het luchtfilter te reinigen na ongeveer 100 uur werking.

Schakel het apparaat uit en verwijder het luchtfilter

1. Open het voorpaneel.

2. Druk zachtjes op de handgreep van het luchtfilter, het filter springt naar buiten.

3. Trek het filter naar buiten.

Plaats het filter terug in de oorspronkelijke positie na reiniging

Als het filter erg vuil is, reinig het dan met een oplossing van lauwwarm water en een neutraal reinigingsmiddel, en laat het aan de lucht drogen.

Sluit het voorpaneel.

BELANGRIJK:

Reinig het luchtfilter iedere twee weken als de airconditioner in een stoffige omgeving wordt gebruikt.

OPSPOREN VAN STORINGEN

Probleem Analyse

Apparaat werkt niet	• Is het beveiligingsapparaat of de zekering gesprongen?• Soms stopt het met functioneren om het apparaat te beschermen.• Zijn de batterijen van de afstandsbediening bijna leeg?• Is de stekker uit het stopcontact getrokken?
Geen koele of warme lucht	• Is het luchtfilter vuil?• Zijn de uitgangen voor luchtaanzuiging en luchtuitblazing verstopt.• Is de temperatuur goed ingesteld.
Bediening is niet effectief	• Als er een sterke interferentie aanwezig is (zoals zeer grote statische elektriciteit of een abnormale netspanning), dan zal het apparaat niet op de normale wijze functioneren. Trek in dit geval de stekker uit het stopcontact en steek deze er na 2-3 seconden weer in.
Apparaat werkt niet onmiddellijk	• Als u de bedieningsmode verandert, kan er een vertraging optreden van 3 minuten.
Er is een eigenaardige geur	• Deze geur kan afkomstig zijn van een andere bron zoals meubels of andere voorwerpen.
Er is een geluid van stromend water te horen	• Dit wordt veroorzaakt door de stroom van de koelvloeistof in de airconditioner; dit is geen storing.
Er kan een “knars”-geluid gehoord worden	• Dit wordt veroorzaakt door uitzetting of inkrimping van het voorpaneel door temperatuurverandering; het is geen storing.
Er komt damp uit de uitgang	• Damp verschijnt als de lucht in de kamer erg koud wordt als het apparaat werkt in de modi “KOELEN” of “DROGEN”.
Het indicatielampje voor de compressor (rood) gaat continu branden, en de binnenventilator stopt met draaien.	• De unit schakelt over van de verwarmingsmode naar ontdooien. Het indicatielampje wordt binnen tien minuten uitgeschakeld en keert terug naar de verwarmingsmode.

Het beveiligingsapparaat kan in de volgende gevallen losschieten en het apparaat stilzetten.

*VERWARMEN	Temperatuur van de buitenlucht is hoger dan 24°C
	Temperatuur van de buitenlucht is lager dan -7°C
	Kamertemperatuur is hoger dan 27°C
KOELEN	Temperatuur van de buitenlucht is hoger dan* 43°C
	Kamertemperatuur is lager dan 21°C
DROGEN Kamertemperatuur is lager dan 18°C

*Bij modellen voor een tropisch klimaat (T3), is de temperatuur 52°C in plaats van 43°C.

Als de airconditioner in de modi "KOELEN" of "DROGEN" werkt met de deur en/of raam geopend en de relatieve vochtigheid is hoger dan 80%, dan druppelt er dauw naar beneden uit de luchtuitblazingsuitgang.

Functies van de beveiligingsinrichting

• De beveiligingsinrichting treedt in de volgende gevallen in werking:
• Als u de unit opnieuw probeert te starten direct nadat deze is gestopt of nadat u de mode hebt gewijzigd terwijl het apparaat in werking was; u moet 3 minuten wachten.
• Als u het apparaat op de netvoeding heeft aangesloten en het onmiddellijk aanzet, kan er een vertraging van 20 seconden optreden voordat het apparaat begint te werken.
• Als de werking van het apparaat volledig gestopt is, drukt u op de ON/OFF-toets om het opnieuw te starten. De timer moet opnieuw ingesteld worden als deze geannuleerd is.

Geluidshinder

• Installeer de airconditioner op een plaats die het gewicht van het apparaat kan houden, zodat het rustiger kan werken.
• Installeer de buitenunit op een plaats waar de uitgeblazen lucht en het geluid van het apparaat in werking geen hinder voor uw buren geven.
• Plaats geen obstakels voor de luchtuitgang van de buitenunit, omdat deze de werking van de airconditioner kunnen beïnvloeden en het geluidsniveau kunnen verhogen.

Functies van de VERWARMINGS-mode

Voorverwarming

Er zijn 2-5 minuten nodig om de verdamper voor te verwarmen aan het begin van het VERWARMEN, om ervoor te zorgen dat er geen koude lucht wordt afgegeven.

Ontdooien

In de mode VERWARMEN ontdooit het apparaat automatisch om de efficiëntie te verbeteren. Deze procedure duurt gewoonlijk 2-10 minuten. Tijdens het ontdooien stoppen de ventilatoren. Nadat het ontdooien voltooid is, keert het apparaat automatisch terug naar VERWARMEN.

Opmerking: Verwarming is NIET beschikbaar bij airconditioners van het model Alleen koelen.

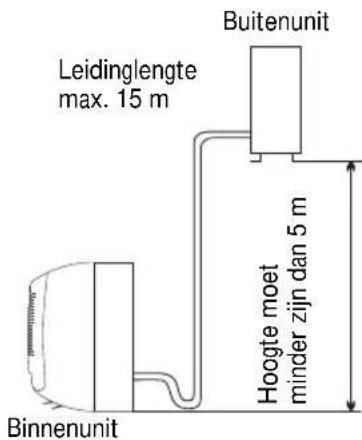

INSTALLATIE-INSTRUCTIES

OPMERKING:

De bovenstaande afbeelding is een vereenvoudigde weergave van de unit; het kan daarom zijn dat deze niet overeenkomt met de unit die u aangeschaft heeft.

De installatie mag alleen uitgevoerd worden door bevoegd personeel, in overeenstemming met de plaatselijke bedradingsvoorschriften.

Kiezen van de beste plaats voor installatie

Plaats voor het installeren van de binnenunit

• Kies een plaats waar geen obstakels zijn bij de luchtuitgang, en de lucht gemakkelijk in iedere hoek geblazen kan worden.
• Kies een plaats waar gemakkelijk leidingen aangelegd en gaten in de wand gemaakt kunnen worden.
• Houd u aan de vereiste afstand van het plafond en de wand volgens het bedradingsdiagram.
• Het luchtfilter moet gemakkelijk verwijderd kunnen worden.
• Houd de unit en de afstandsbediening tenminste 1 m van de televisie, radio enz. vandaan.
• Ter voorkoming van de negatieve invloeden van een fluorescentielamp (tl-lamp) moet de unit hier zo ver mogelijk bij uit de buurt worden gehouden.
• Plaats geen voorwerpen nabij de luchtaanzuigingsopening die deze zouden kunnen blokkeren.
• Plaats de unit op een plaats die het gewicht ervan kan dragen en die geluid en trillingen van de unit in werking niet versterkt.

Plaats voor het installeren van de buitenunit

• Installeer de buitenunit op een handige en goed geventileerde plaats; installeer het apparaat niet waar vloelbaar gas zou kunnen lekken.
  • Houd u aan de vereiste afstand van de wand.
• Installeer de buitenunit niet op een vuile of vette plaats, bij een uitgang van vulkanisatiegas of bij een zeer zout strand.
• Vermijd het het apparaat te installeren aan de kant van de weg, waar het bevuild zou kunnen worden met modderwater.
• Installeer de unit op een vast draagvlak waar het geluid van het apparaat in werking niet versterkt wordt.
• Installeer de unit op een plaats waar de luchtuitgang niet geblokkeerd wordt.

Installatie van de buitenunit

1. Installeren van de afvoerpoort en de afvoerslang (alleen voor model met verwarmingspomp)

Het condenswater wordt afgevoerd vanuit de buitenunit wanneer de unit in de verwarmingsmode werkt. Om uw buren niet te hinderen en het milieu te beschermen, dient u een afvoerpoort en een afvoerslang te installeren om het condenswater af te voeren. Het is voldoende om de afvoerpoort en de rubberen afsluitring op het frame van de buitenunit te installeren, en vervolgens een afvoerslang aan te sluiten op de poort, zoals te zien is in de afbeelding rechts.

2. Installeren en bevestigen van de buitenunit

Bevestig de unit met bouten en moeren stevig op een vlakke en sterke vloer. Als de unit aan de muur of op het dak wordt geïnstalleerd, zorg er dan voor dat u de steun goed bevestigt om te voorkomen dat de unit gaat schudden bij hevige trillingen of harde wind.

3. Leidingaansluiting van de buitenunit

Verwijder de doppen van de 2-wegs- en 3-wegsklep. Sluit de leidingen apart op de 2-wegs- en 3-wegskleppen aan, in overeenstemming met de vereiste torsie.

4. Kabelaansluiting van de buitenunit (zie pagina 79)

Afvoerpoort
Afvoerslang (te prepareren door de gebruiker)

Installatie van de binnenunit

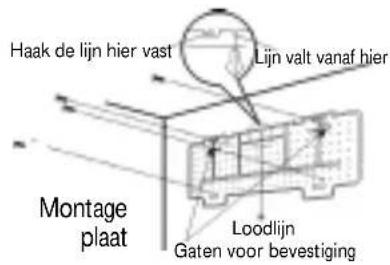

1. Installeren van de montageplaat

• Kies een plaats om de montageplaat te installeren in overeenstemming met de plaats van de binnenunit en de richting van de leidingen.
• Stel de montageplaat perfect horizontaal af met behulp van een waterpas of loodlijn.
• Boor gaten van 32 mm diep in de wand om de plaat te bevestigen.
• Steek de plastic pluggen in de gaten en bevestig de montageplaat met tapschroeven.
• Controleer of de montageplaat goed bevestigd is. Boor vervolgens een gat voor de leiding.

OPMERKING:

De vorm van uw montageplaat kan afwijken van die op de afbeelding, maar de installatiemethode is gelijk.

2. Een gat boren voor de leiding

• Bepaal de positie van het gat voor de leiding in overeenstemming met de plaats van de montageplaat.

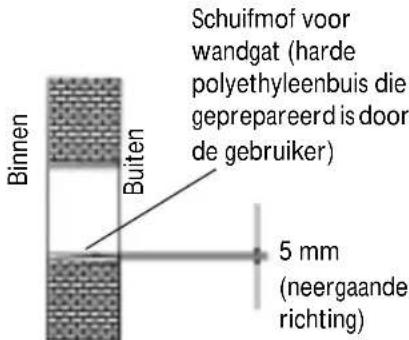

• Boor een gat in de wand. Het gat moet licht naar beneden lopen naar buiten.
• Installeer een schuifmof in het gat in de wand om deze netjes en schoon te houden.

3. Installatie van de leiding van de binnenunit

• Bevestig de leidingen (leidingen voor vloeistof en gas) en de kabels door het gat in de wand vanaf de buitenkant, of bevestig deze vanaf de binnenkant nadat u de binnenleidingen en kabelaansluitingen tot stand heeft gebracht, zodat de buitenunit erop aangesloten kan worden.
• Bepaal of het plastic gedeelte afgezaagd moet worden, in overeenstemming met de richting van de leidingen (zie onder).

OPMERKING:

Als u de leiding langs richting 1, 2 of 4 bevestigt, zaag dan het corresponderende plastic deel af van de binnenunit.

- Nadat u de leiding op de juiste manier hebt aangesloten, installeert u de afvoerslang. Sluit vervolgens de netsnoeren aan. Verpak de leidingen, snoeren en afvoerslang samen in thermisch isolatiemateriaal.

BELANGRIJK:

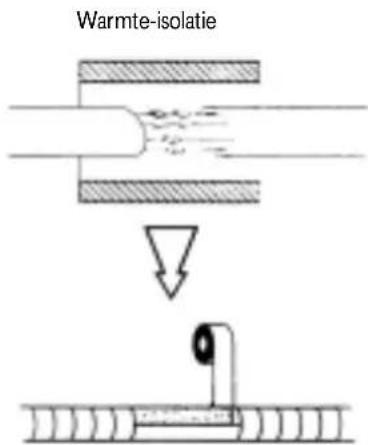

Warmte-isolatie van de verbindingsstukken van de leidingen: Omwikkel de verbindingsstukken van de leidingen met thermisch isolatiemateriaal en dek ze af met vinyltape.

Omwikkeld met vinyltape

Warmte-isolatie van de leidingen:

• Plaats de afvoerslang onder de leiding.
• Isolatiemateriaal: polyethyleenschuim van meer dan 6 mm dik.

OPMERKING: De afvoerslang moet geprepareerd worden door de gebruiker.

- De afvoerleiding moet naar beneden lopen voor een gemakkelijke afvoerstroom.

- Draai de afvoerleiding niet, laat haar niet uitsteken of rondzwaaien, en dompel het uiteinde niet onder in water. Als er een verlengde afvoerslang wordt aangesloten op het afvoerleiding, zorg er dan voor dat deze thermisch geïsoleerd is wanneer u deze naar de binnenunit leidt.

- Als de leiding naar rechts gericht is, moeten de leiding, het netsnoer en de afvoerleiding thermisch geïsoleerd worden en aan de achterkant van de unit bevestigd worden met een leidingklem.

1. Steek de leidingklem in de sleuf.

2. Druk om de leidingklem op het ondervlak te bevestigen.

Leidingaansluiting:

• Sluit de leidingen van de binnenunit aan met behulp van twee moersleutels. Let speciaal op de toegestane torsie zoals hieronder weergegeven wordt, om te voorkomen dat de leidingen, aansluitingen en moeren vervormd en beschadigd worden.
• Draai ze eerst met de hand vast, en gebruik vervolgens de moersleutels.

Model Afmeting leiding Torsie		Moerbreedte
7-9-12 K Vloeistofzijde (ø 6 of 1⁄4 inch) 1,8 kg/m	17 mm
18-22-24-30 K Vloeistofzijde (ø 10 of 3/8 inch) 3,5 kg/m	22 mm
7-9 K Gaszijde (ø 10 of 3/8 inch) 3,5 kg/m	22 mm
12 K Gaszijde (ø 12 of 1⁄2 inch) 5,5 kg/m	24 mm
18-22-24-30 K Gaszijde (ø 16 of 5/8 inch) 7,5 kg/m	27 mm

Zuiveren van de luchtbuizen

• Draai de doppen van de 2- en 3-wegskleppen los en verwijder ze.
• Draai de dop van de serviceklep los en verwijder deze.
• Sluit de flexibele slang van de vacuümpomp aan op de serviceklep.
• Start de vacuümpomp en laat deze 10-15 minuten draaien, totdat de pomp een absoluut vacuum van 10 mm Hg bereikt.
• Sluit terwijl de vacuümpomp nog draait de lage-drukknop op het spruitstuk van de vacuümpomp. Stop de vacuümpomp vervolgens.
• Open de 2-wegsklep ^1/4 slag, en sluit deze weer na 10 seconden. Controleer de sluitendheid van alle verbindingen met behulp van vloeibare zeep of een elektronische lekdetector.
• Draai de steel van de 2- en 3-wegsklep. Koppel de flexibele slang van de vacuümpomp los.
• Plaats de doppen van alle kleppen terug en draai ze stevig vast.

OPMERKINGEN:

• Lees deze handleiding zorgvuldig door voordat u het apparaat installeert en in gebruik neemt.
• Zorg ervoor dat er geen lucht in het koelsysteem komt en dat er geen koelvloeistof lekt wanneer u de airconditioner verplaatst.
• Wanneer u het systeem vult met koelvloeistof, zorg er dan voor dat u deze in vloeibare staat in het systeem giet. Anders kan de chemische samenstelling van de koelvloeistof (R410A) binnen het systeem veranderen en zo de werking van de airconditioner beïnvloeden.
• Laat de airconditioner na installatie proefdraaien, en onthoud details van de werking.

- Het type zekering dat gebruikt wordt bij de bediening van de binnenunit bij de modellen 7 K, 9 K en 12 K is 50 T, met een nominale waarde van 2.5 A, T, 250 V.

- Bij de modellen 18 K, 22 K, 24 K, 30 K wordt het type 5 A, T, 250 V gebruikt.

- De zekering voor de gehele unit moet verschaft worden door de gebruiker in overeenstemming met de stroom bij maximale invoer van elektrisché energie; of gebruik in plaats van een zekering een ander beveiligingsapparaat tegen overstroom.

- Sluit alleen de airconditioner aan op het stopcontact

- De airconditioner moet aangesloten worden op de hoofddistributie van de netvoeding, die van een lage impedantie moet zijn.

- Om de geschiktheid van de apparatuur voor de aansluiting te verzekeren, dient de gebruiker indien nodig de energieleverancier te raadplegen om er zeker van te zijn dat de stroomcapaciteit op het interfacepunt voldoende is voor de apparatuur.

- Zie het typeplaatje op de apparafuur voor informatie over het stroomverbruik.

- Als het netsnoer beschadigd is, moet het vervangen worden door de Klantenservice of door een gekwalificeerd technicus, om gevaarlijke situaties te voorkomen.

- De stekker moet altijd toegankelijk blijven, ook na installatie, om deze indien nodig te kunnen loskoppelen. Als dit niet mogelijk is, sluit het apparaat dan aan op een tweepolige schakelaar met een afstand tussen de contacten van tenminste 3 mm, die geplaatst wordt op een toegankelijke plaats na installatie.

- Let zorgvuldig op de details van de 2-wegs- en 3-wegsklep. Serviceklep: 7/16 inch voor R410A-model; en 1/4 inch voor R22 en R407C. Diameter van zeshoek (inwendig): 4mm voor R410A-model; 5mm voor R407C en R22.

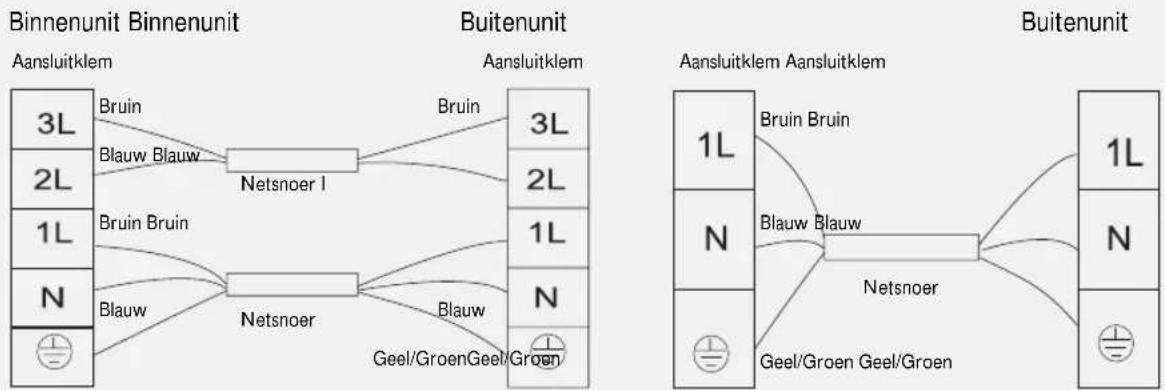

4. De kabel aansluiten

- Binnenunit

Sluit het netsnoer op de binnenunit aan door de draden één voor één op de aansluitklemmen op het schakelbord aan te sluiten in overeenstemming met de aansluiting van de buitenunit.

OPMERKING: (afhankelijk van het model)

Om de aansluitingen met de aansluitklem van de binnenunit uit te voeren moet de kast verwijderd worden.

- Buitenunit

• Verwijder de toegangsdeur van de buitenunit door de schroef los te draaien. Sluit de draden één voor één als volgt aan op de aansluitklemmen op het schakelbord.
• Bevestig het netsnoer op het schakelbord met een kabelklem.
• Plaats de toegangsdeur terug in de oorspronkelijke positie en draai de schroef vast.
• Gebruik een erkende stroomonderbreker voor de modellen 24-30 K tussen de stroombron en de unit. Er moet een stroomverbreker aangebracht worden die alle voedingslijnen adequaat kan afsluiten.

LET OP:

1. Gebruik een afzonderlijk stroomcircuit specifiek voor de airconditioner. Voor de bedradingsmethode wordt verwezen naar het schakelingsdiagram op de binnenkant van de toegangsdeur.
2. Controleer of de dikte van de kabel overeenkomt met de specificatie van de stroombron. (Zie de tabel kabelspecificaties hieronder)
3. Controleer de draden en zorg ervoor dat deze allemaal stevig vastzitten nadat u de kabel hebt aangesloten.
4. Zorg ervoor dat u een aardlekschakelaar installeert in een natte of vochtige omgeving.

Kabelspecificaties

Vermogen (BThU/uur)	Netsnoer Netsnoer				Netsnoer (voor verwarmingspomp)
	Type	Normale doorsnede	Type	Normale doorsnede	Type	Normale doorsnede
7 K-9 K H05VV-F		1,0 mm2 X 3	H07RN-F	1,5 mm2X 3	H07RN-F	0,75 mm2X 2
12 K H05VV-F		1,5 mm2 X 3	H07RN-F	1,5 mm2X 3	H07RN-F	0,75 mm2X 2
18 K H05VV-F		2,0 mm2 X 3	H07RN-F	1,5 mm2X 3	H07RN-F	0,75 mm2X 2
22-24 K H07RN-F		2,5 mm2 X 3	H07RN-F	1,5 mm2X 3(verwarmingspomp)	H07RN-F	0,75 mm2X 3
				1,5 mm2X 4 (alleen koelen)
30 K H07RN-F		2,5 mm2 X 3	H07RN-F	0,75 mm2X 3(verwarmingspomp)	H07RN-F	0,75 mm2X 3
				0,75 mm2X 4 (alleen koelen)

Attentie:

De stekker moet altijd toegankelijk blijven, ook na installatie, om deze indien nodig te kunnen loskoppelen. Als dit niet mogelijk is, sluit het apparaat dan aan op een tweepolige schakelaar met een afstand tussen de contacten van tenminste 3 mm die op een toegankelijke plaats aangebracht is na de installatie.

Bedradingsdiagram

Zorg ervoor dat de kleur van de draden van de buitenunit en het nummer van de aansluitklem dezelfde zijn als die van de binnenunit.

Model 7 K,9 K,12 K,18 K

VERWARMINGSPOMP ALLEEN KOELEN

Voor de bovengenoemde modellen wordt de netvoeding aangesloten vanaf de binnenunit door middel van een stekker. Model 22-24-30 K

Bij het model 24-30 K wordt de netvoeding aangesloten vanaf de buitenunit door middel van een stroomonderbreker.

Bij de andere modellen gebeurt dit vanaf de binnenunit.

VERWARMINGSPUMP
ALLEEN KOELEN

Ontdooikabel (alleen voor airconditionermodel Verwarmingspomp)

Ontdooileiding (binnen)

Ontdooileiding (buiten)

Ontdooileiding (alleen voor model Verwarmingspomp)

Na aansluiting moet de ontdooileiding goed omwikkeld worden met wikkeltape en moet de connector in de unit geplaatst worden.

Luchtzuivering

Vochtige lucht in de koelcyclus kan een storing in de compressor veroorzaken. Nadat u de binnen- en buitenunit geïnstalleerd heeft, dient u lucht en vocht uit de koelcyclus te verwijderen met behulp van een vacuümpomp, zoals hieronder weergegeven is.

Opmerking:

In verband met de in het systeem heersende hoge druk en ter bescherming van het milieu, dient u ervoor te zorgen dat u de koelvloeistof niet rechtstreeks in de lucht laat vrijkomen.
