Tipo di apparecchio	Condizionatore d'aria
Marca	Whirlpool
Modello	WA24ODU
Capacità di raffreddamento (BTU)	24.000 (stima)
Capacità di riscaldamento (BTU)	24.000 (per modelli con pompa di calore)
Refrigerante	R410A, GWP 2088
Modalità di funzionamento	Raffreddamento, Riscaldamento, Deumidificazione, Ventilazione
Funzioni speciali	Jet, Sleep (4 modalità), Timer, Power Save, Super Silent, Round U, DIM
Telecomando	Sì, con pile AAA (2×1,5V)
Display	Pannello di controllo con indicatori di temperatura, funzionamento, timer, manutenzione filtro
Velocità della ventola	Auto, Veloce, Media, Lenta
Orientamento del flusso d'aria	Verticale (telecomando) e orizzontale (manuale)
Manutenzione del filtro	Pulizia ogni 200 ore di utilizzo
Alimentazione elettrica	230 V / 50 Hz (stima), circuito dedicato
Protezione	Interruttore differenziale 30 mA, messa a terra obbligatoria

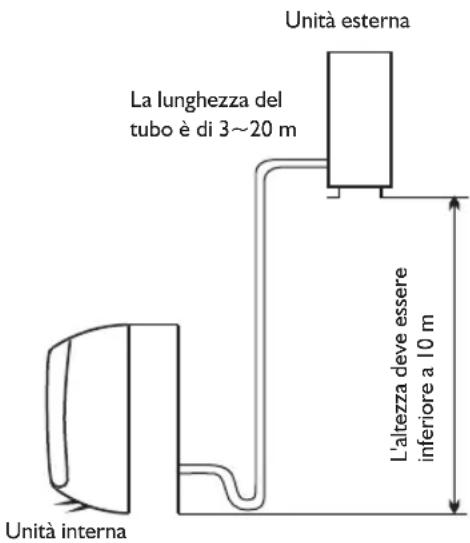

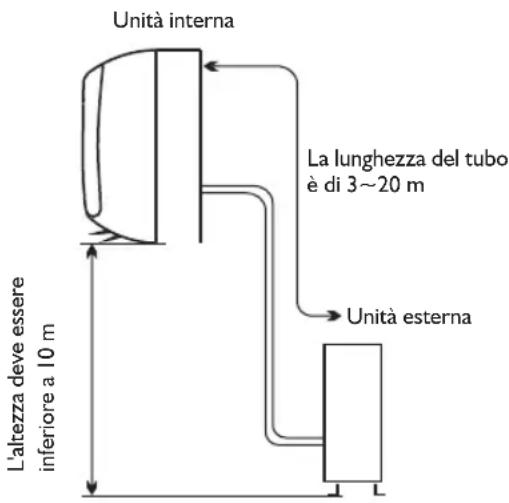

Lunghezza max tubazione	20 m (per modello 24K)
Differenza di elevazione max	10 m

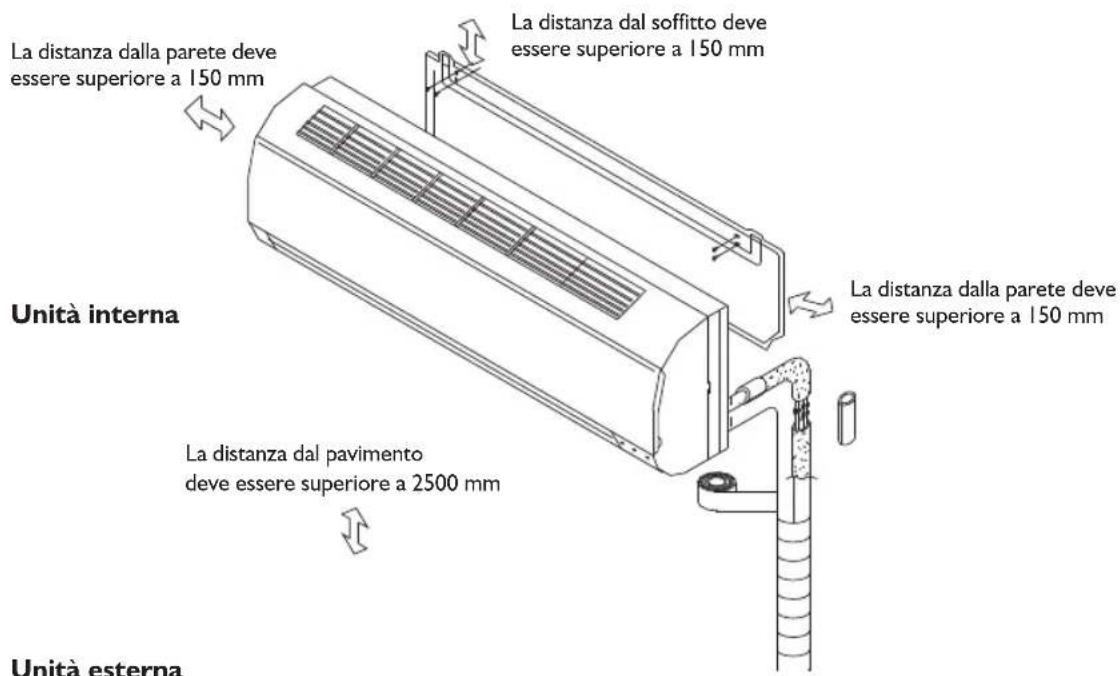

Installazione	Da tecnico qualificato, altezza min 2,5 m per unità interna
Peso del gas refrigerante	2,2 kg (per 24K)
Equivalente CO2	4.594 tonnellate
Garanzia	Consultare il libretto di garanzia fornito
Assistenza post-vendita	Contattare un centro autorizzato Whirlpool

Domande frequenti - WA24ODU WHIRLPOOL

Il condizionatore non si avvia, cosa fare?

Controllare prima se l'interruttore o il fusibile è saltato. Attendere 3 minuti prima di riavviare. Assicurarsi che le pile del telecomando siano cariche e che la spina sia inserita correttamente.

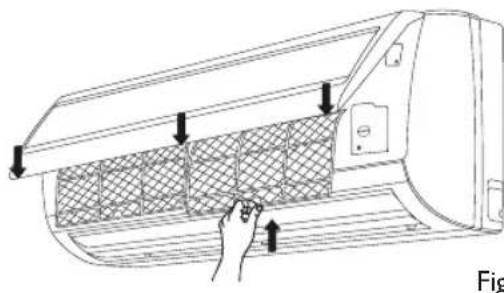

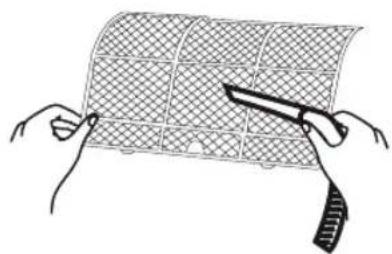

Come pulire il filtro dell'aria?

Scollegare l'apparecchio, aprire il pannello anteriore, rimuovere il filtro. Lavarlo con acqua tiepida e un detergente neutro, asciugarlo e rimetterlo a posto. Premere il pulsante di ripristino del filtro.

Cosa significa la spia di manutenzione del filtro?

La spia lampeggia dopo 200 ore di utilizzo per ricordare di pulire il filtro. Dopo la pulizia, premere il pulsante di ripristino del filtro per spegnere la spia.

Come impostare il timer per accendere l'apparecchio?

Premere il tasto TIMER ON/CLOCK per 3 secondi finché 'ON 12:00' lampeggia. Utilizzare i tasti della temperatura per impostare l'ora desiderata, quindi premere nuovamente TIMER ON/CLOCK per confermare.

Perché l'acqua fuoriesce dall'unità interna?

È normale in modalità Raffreddamento o Deumidificazione: la condensa viene scaricata attraverso il tubo di drenaggio. Assicurarsi che il tubo non sia attorcigliato e sia orientato verso il basso.

Cosa fare se il telecomando non funziona?

Controllare le pile (sostituirle se necessario). Assicurarsi che non ci siano ostacoli tra il telecomando e l'unità interna. Il raggio d'azione è di 7 metri.

Come utilizzare la modalità Sleep?

Premere il tasto SLEEP per scorrere le 4 modalità (Adulti, Anziani, Giovani/Adolescenti, Bambini). Ogni modalità regola la temperatura progressivamente per un comfort notturno. L'apparecchio si spegne automaticamente dopo 8 ore.

Cosa fare in caso di rumore di scricchiolio?

Questo rumore è normale e deriva dalla dilatazione/contrazione del pannello anteriore a seguito delle variazioni di temperatura. Non è necessaria alcuna azione.

Quali sono le precauzioni di sicurezza essenziali?

L'installazione e la manutenzione devono essere eseguite da un tecnico qualificato. Non tirare il cavo, non toccare i comandi con le mani bagnate, non ostruire le entrate/uscite d'aria. Scollegare l'apparecchio prima di qualsiasi manutenzione.

Come installare il telecomando e le pile?

Usare uno spillo per spingere il coperchio delle pile. Inserire 2 pile AAA (1,5V) rispettando le polarità. Richiudere il coperchio. Non mescolare pile nuove e usate.

MANUALE UTENTE WA24ODU WHIRLPOOL

Istruzioni per l'uso

Brugsanvisning

Bruksanvisning

Käyttoohje

Si prega di leggere attendamente tutte le istruzioni prima di utilizzato quello prodotto. Quando si utilizzano那是 apparetchi, è sempre importante leggere il manuale di istruzioni per ridurre il rischio di incendio, scossa elettrica e infortunio.

Si prega di conservare quello manuale. In caso di cessione ad altri utilizzatori, consignareanche il manuale insieme all'apparecchio.

Queste istruzioni sono disponibili anche sul site www.whirlpool.eu

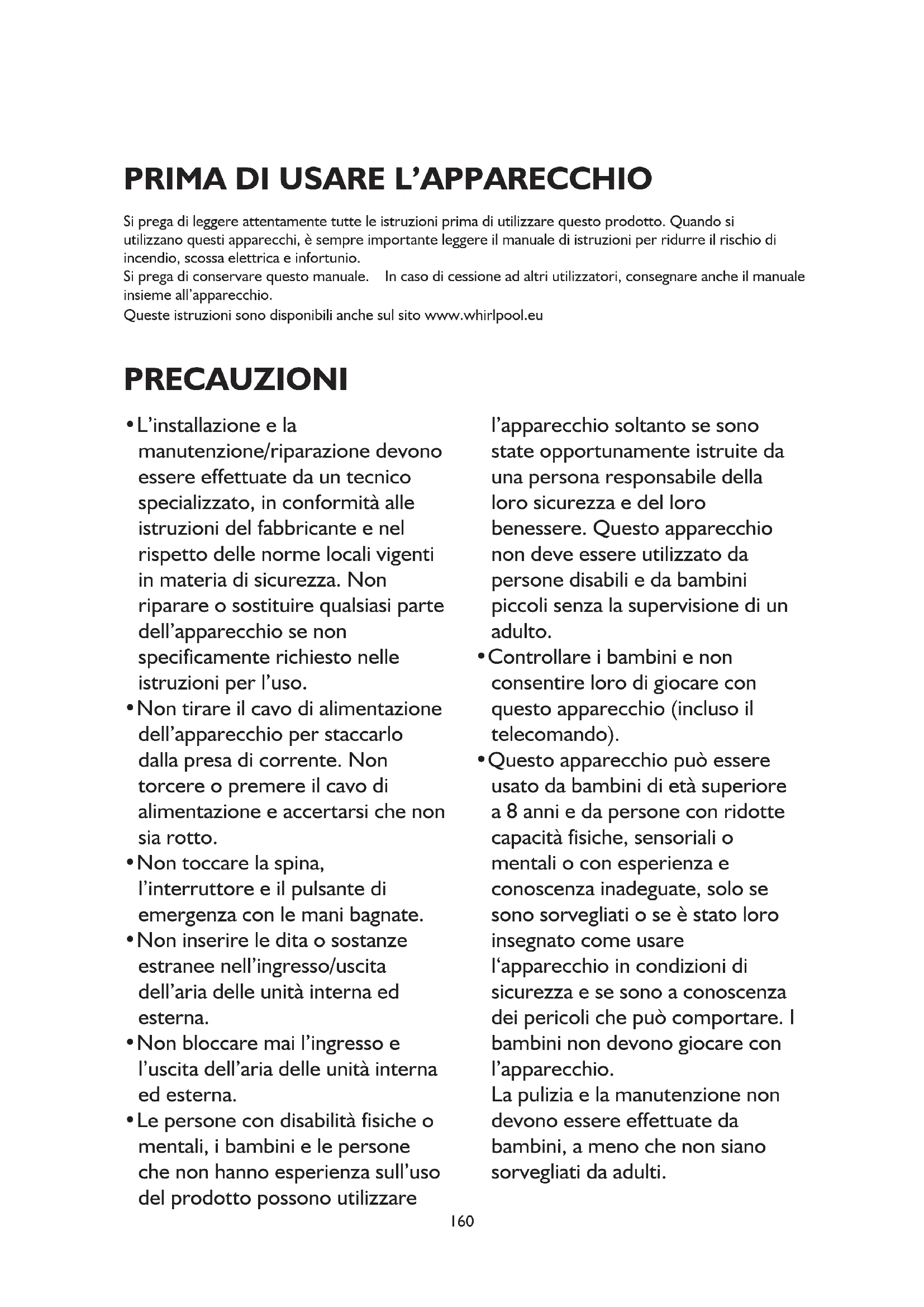

PRECAUZIONI

• L'installazione e la manutenzione/riparazione devono essere effettuate da un technique specializzato, in conformità alleistruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostuire qualiasi parte dell'apparecchio se non specificamente richiesto nelle istruzioni per l'uso.
  Non tirare il cavo di alimentazione dell'apparecchio per staccoldala presa di corrente. Nontorcere o premere il cavo di alimentazione e accertarsi che non sera rotto.
  Non toccare la spina, l'interruttore e il pulsante di emergenza con le mani bagnate.
  Non insere le dita o sostanze estranee nell'ingresso/uscita dell'aria delle unità interna ed esterna.
  Non bloccare mai l'ingresso e l'uscita dell'aria delle unità interna ed esterna.
  Le persone con disabilità fisiche o mentali, i bambini e le persone che non hanno esperienza sull'uso del prodotto possono utilizzato

l'apparecchio sostanto se sono state opportunistamente istruite da una persona responsable della loro sicurezza e del loro benessere. Questo apparecchio non deve essere utilizzato da persone disabili e da bambini piccolirawn la supervisione di un adulto.

• Controllare i bambini e non consentire loro di giocare con quello apparecchio (incluso il telecomando).
• Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadequate, solo se sono sorvegliati o se è stato loro insegnato come usare l'apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare. I bambini non devono gliacare con l'apparecchio.

La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da uomini.

PRECAUZIONI PER L'USO DEL CLIMATIZZATORE

Seguire rigorosamente le istruzioni seguenti:

• Un'esposizione lunga e diretta all'aria fredda potrebbe essere dannosa per la salute. Si consiglia di regolare le alette di ventilazione per evitare l'aria fredda diretta e per deviarne il flusso all'interno del locale.
  In caso di anomalie di funzionamento, spegnere l'apparecchio premendo il pulsante ON/OFF sul telecomando e scollegare la spina alla presa di corrente.
• Spegnere sempre il climatizzatore mediante il telecomando. Non spegnerlo mediante l'interruttore di alimentazione o allaendo la spina.
  Non accendere o spegnere il climatizzatore troppo

frequently perché potrebde danneggiare l'apparecchio.

Non collocare oggetti sull'unita esterna.
- Scollegare l'alimentazione elettrica se il climatizzatore deve restare inutilizzato per un lungo periodo o durante un temporale con tuoni/fulmini.
- Questo appearecchio contiene gas serra fluorurati trattati nel protocollo di Kyoto, il gas refrigerante è contentuto in unsystema sigillato ermeticamente. (R410a, GWP 2088)

Modello 20K 2	4K 36K
Peso del gas (kg)	1.4	2.2	2.6
CO2 equivalente (Ton)	2.923	4.594	5.4	29

• Questo appearecchio è costituito da materiale riciclabile o riutilizzabile. Lo smaltimento deve essere effettuato in conformità alle norme locali sullo smaltimento dei rifiuti. Prima della rottamazione, tagliare il cavo di alimentazione in modo che l'apparecchio non possa essere riutilizzato.
• Per ulteriori informazioni sul trattamento e rificiclaggio di quello apparecchio, contattare l'azienda locale che si occupa della raccolta differenziate dei rifiuti o il negazio presso il quale è stato acquistato il prodotto.

SMALTIMENTO DEL MATERIALD'IMBALLAGGIO

• Il materiale d'imballaggio è riciclabile al 100%, come indicate dal symbolo. Le diverse parti dell'imballaggio non devono quando essere disperse nell'ambiente, ma smaltite in

conformità alle norme stabilite dalle autorità locali.

SMALTIMENTO DELL'APPARECCHIO

• Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

• Assicurandosi che quello prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

• Il simbolo sui prodotto o sui documenti che lo accompagnano indica che l'apparecchio non deve essere trattato come un rifiuto domestico, ma deve inceve essere consegnato presso il punto di raccolta predisporto per il riciclaggio delle apparecchiature elettriche ed elettroniche.

DESCRIZIONE PRODOTTO

Unità interna

I. Ingresso aria
2. Pannello frontale
3. Display
4. Uscita aria
5. Scatola elettrica
6. Pulsante di reset del filtro
7. Alette di regolazione verticale
8. Alette di regolazione orizzontale
9. Filtro dell'aria
10. Telecomando
II. Interru tture ON/OFF

Le immagini nelle istruzioni per l'uso si basano sull'aspetto esterno dei modelli standard, forma e design variano a seconda dei modelli.

Unità esterna

1. Ingresso aria
2. Tubecavo di alimentazione
3. Tubo flessibile di scarico
   Nota: durante il RAFFREDDAMENTO o la DEUMIDIFICAZIONE sgonciola acqua di condensa.
4. Uscita aria

DESCRIZIONE DELLE SPIE SUL DISPLAY DEL PANNELLO COMANDI

Indicatore temperatura (I)

Mostra la temperatura impostata.

Quando è necessario pulire il filtrlo, compare l'indicazione "FC".

Spia di funzionamento (2)

Si accende durante il funzionamento.

Lampeggia durante lo sbrinamento dell'unità esterna.

Spia del timer (3)

Si accende durante l'arco di tempo impostato.

Si spegne quando termina il funzionamento del timer.

Spia di controlo del filtro (4)

La spia di controllo del filtro lampeggia dopo 200 ore di funzionamento per segnalare la necessità di pulire il filtrro.

Dopo la pulizia del filtr, premere il pulsante di reset del filtr sull'unita interna dietro il pannello frontale per interrormere il lampeggio della spia.

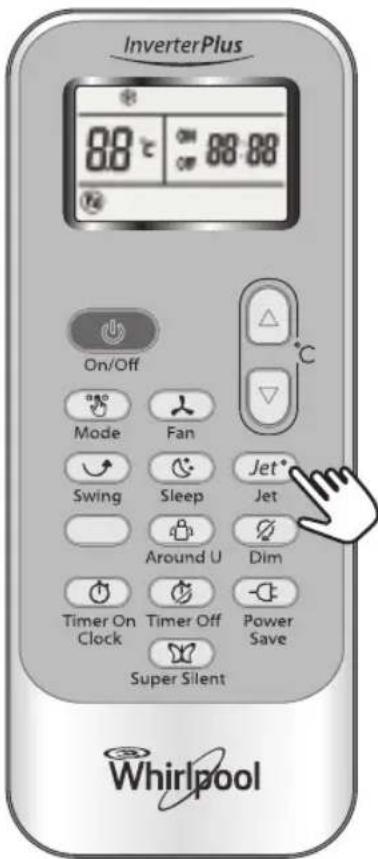

SPI E FUNZIONI DEL TELECOMANDO

I. PULSANTE ON/OFF

Avvia e/o arresta l'apparecchio.

2. PULSANTE MODALITA

Utilizzato per selezionare la modalità di funzionamento.

3. PULSANTE FAN (Ventola)

Imposta la velocità della ventola in sequenza su automatico, alto, medio, basso.

4-5.PULSANTE TEMPERATURA

Consentono di impostare la temperature ambiente. Per l'impostazione del tempo in modalità timer e dell'orologio.

7. PULSANTE SWING (Oscillazione)

Imposta o annulla il funzionamento in modalità Sleep Mode.

8. PULSANTE SLEEP

Imposta o annulla il funzionamento in modalità Sleep Mode.

9. PULSANTE "AROUND U" (Attorno a te)

Quando si preme quello pulsante il telecommando trasmette agli 10 minuti all'unità interna il segnale della temperatura ambiente effettiva adesso circostante. Si raccomanda pertanto di teneri telecommando in un luogo in cui possa trasmettere correttamente il segnale all'unità interna. Premere una volta per impostare e premere di nuovo per annullare.

10. PULSANTE TIMER ON/OROLOGIO

Consente di impostare l'ora. Consente di impostare o annullare l'accensione automatica dell'apparecchio.

II PULSANTE TIMER OFF

Consente di impostare o annullare lo spegnimento automatico dell'apparecchio.

12. PULSANTE JET

Utilizzato per attivare o arrestare le modalità Raffreddamento rapido.

13. PULSANTE DIM

Utilizzato per accendere o spegnere la luce del display dell'unità interna.

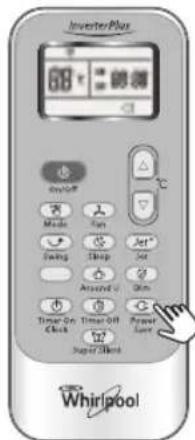

14. PULSANTE POWER SAVE (Risparmio energetico)

Utilizzato per attivare o disattivare le modalità di risparmio energetico.

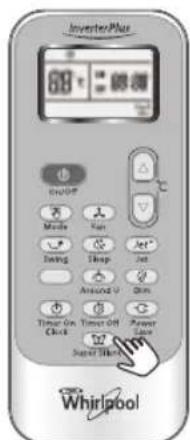

15. PULSANTE SUPER SILENT (Massimo silenzio)

Utilizzato per attivare o disattivare le modalità di massimo silenzio. Questa funzione è disponibile solo su alcuni modelli. Nei modelli sulla)? della funzione sono? non è presente sul telecomando.

SIMBOLI SPIE SUL DISPLAY DEL TELECOMANDO

Spia raffreddamento

Spia deumidificazione

Spia solo ventilatore

Spia riscaldamento

Velocità ventilatore automatica

Velocità ventilatore elevata

Velocità ventilatore media

Velocità ventilatore bassa

Spia Super Silent

Spia SLEEP I (il numero di spie dipende dal modello)

Spia SLEEP 2 (il numero di spie dipende dal modello)

Spia SLEEP 3 (il numero di spie dipende dal modello)

Spia SLEEP 4 (il numero di spie dipende dal modello)

Spia AROUND U

Spia Jet

Trasmissione segnale

8:88 Display impostazione timer Display ora corrente

Display temperatura impostata

Spia Power save

CONSIGLI PER RIPORRE E UTILIZZARE IL TELECOMANDO

I. Aiutandosi con qualcosa di appuntito, premere leggermente sul coperchio della batteria e spingerlo in direzione della freccia per rimuoverlo, come illustrato.
2. Inserire 2 batterie AAA (1,5 V) nel vano.

Assicurarsi che la polarità " + " e " - " sua posizionata correttamente.

1. Chiudere il coperchio batteria del telecomando.

Rimozione delle batterie

Estrarre il coperchio del vano batterie nella direzione della freccia.

Premere leggermente con le dita sul polo positivo,\ quindi estrarre le batterie dal vano batterie.

Queste operazioni devono essere eseguite esclusivamente da uomini. Non permettere ai bambini di rimuovere le batterie dal telecomando per evitare il rischio di ingerimento.

Smaltimento delle batterie

Le batterie non devono essere trattate come un normale rifiuto domestico, ma devono essere consegnate presso un idoneo punto di raccolta.

Precauzioni

• Nel sostituire le batterie, non utilizzato batterie nuove insieme a batterie usate, o diversi tipi di batterie, che potrebbero causare malfunzionamenti.
• Se non si prevede di usare il telecomando per un certo periodo di tempo, estrarre le batterie per impedire la perdita di acido all'interno del telecomando.
• Usare il telecomando nell'ambito della sua portata. Tenere il telecomando ad almeno I metro di distanza da teilevisori o apparecchi audio.
• Se il telecomando non funziona, estrarre le batterie e reinstallare dopo circa 30 secondi. Se il problema persiste, installare batterie nuove.
• Per controllare l'apparecchio tramite il telecomando, puntare il telecomando verso il ricevitore di segnale sull'unità interna, per assicurare la sensibilità di ricezione.
  Per inviare un messaggio dal telecomando, il significolo l'ameggia per I secondo. Al ricevimento del messaggio, l'apparecchio emette una segnalazione acustica.

• Il telecomando azionera il climatizzatore a una distance massima di 7 m.
• Ogni volta che vengono sostuite le batterie nel telecomando, lo stesso è preimpostato in modalità Pompa di calore.

DESCRIZIONE DELLE MODALITA DI FUNZIONAMENTO

Modalità di funzionamento:

I. Selezione modalità

Ogni volta che si preme il pulsante MODE cambia la modalità di funzionamento, nella sequenza: RAFFREDDAMENTO DEUMIDIFICAZIONE SOLO VENTILATORE RISCALDAMENTO

La modalità Riscaldamento non è disponibile nei climatizzatori con solo la funzione di raffreddamento.

2. Modalità FAN (Ventilatore)

Ogni volta che si preme il pulsante FAN, la velocità del ventilatore cambia in quest'ordine:

Auto Alta Media Bassa

In modalità "SOLO VENTILATORE", sono disponibili solo le velocità "Alta", "Media" e "Bassa". In modalità "DEUMIDIFICAZIONE", la velocità del ventilatore è impostata automaticamente su "Auto" e in quello caso il pulsante "FAN" non è attivo.

3. Impostazione temperatura

Premere una volta甚么 pulsante per augmentare la temperatura di 1^

Premere una volta甚么 pulsante per diminuire la temperatura di 1^

Gamma di temperature impostabili
*RISCALDAMENTO, RAFFREDDAMENTO	18°C~32°C
DEUMIDIFICAZIONE +/-7°C
SOLO VENTILATORE non impostabile

*Nota: La modalità Riscaldamento NON è disponibile nei modelli con solo la funzione di raffreddamento.

4.Accensione

Premere il pulsante, quando l'apparecchio riceve il segnale, si accende la spia FUNZIONAMENTO sull'unità interna.

Durante iambiamenti di modalità, attendere alcuni secondi e ripetere l'operazione se l'unità non risponde subito.

Quando si selezione il funzionamento in modalità Riscaldamento, il flusso d'aria inizia dopo 2-5 minuti.

CONTROLLO DELLA DIREZIONE DEL FLUSSO D'ARIA

5. Regolazione del flusso dellaria

Il flusso dell'aria verticale viene regolato automaticamente ad una certa angolazione in funzione della modalità di funzionamento dopo l'accensione dell'apparecchio.

La direzione del flusso dell'aria cui è il regolata secondo le proprie esigenze premendo il pulsante "SWING" del telecomando.

Modalità di funzionamento	Direzione del flusso d'aria
RAFFREDDAMENTO, DEUMIDIFICAZIONE	direzione orizzontale
* RISCALDAMENTO, SOLO VENTILATORE	verso il basso

• La modalità riscaldamento è disponibile solo per i modelli a pompa di calore.

Regolazione del flusso d'aria verticale (con il telecomando)

Utilizzare il telecomando per regolare le angolazioni del flusso dell'aria.

Flusso dell'aria dall'uscita oscillante

Premendo una volta il pulsante "SWING", le alette deflettrici per l'orientamento dell'aria in verticale si alzeranno e si abbasseranno automaticamente.

Flusso dell'aria desiderato

Premere nuovamente il pulsante "SWING" quando le alette deflettrici si inclinano all'angolazione desiderata.

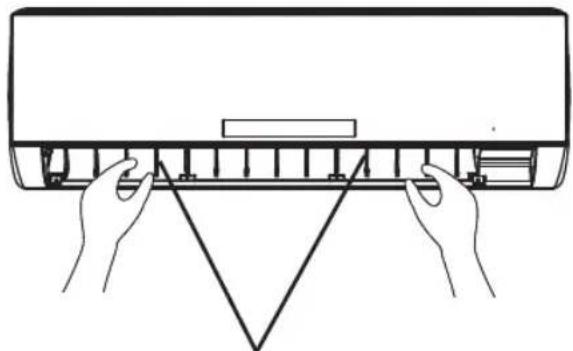

Regolazione del flusso d'aria orizzontale (manuale)

Ruotare i cursori di regolazione delle alette deflettrici per l'orientamento in orizzontale dell'aria in uscita per cancellare l'angolazione del flusso dell'aria, come illustrato.

Nota: L'unità illustrata pou èssere diversa dal climatizzatore da voi acquistato.

A - Non ruotare manualmente le alette deflettrici per l'orientamento dell'aria in verticale, perché ciò potrebbe provocare un cattivo funzionamento. Se questo avviene, spegnere innanzitutto l'apparecchio, scollegarlo e ricollegarlo all'alimentazione.

B-Si consiglia di non tenere le alette deflettrici per l'orientamento dell'aria in verticale rivolte verso il basso per lungo tempo nelle modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE per evitare il gocciolamento di acqua di condensa.

Astine di regolazione delle alette deflettrici per l'orientamento dell'aria in orizzontale

DESCRIZIONI DELLE MODALITA E DELLE FUNZIONI

Funzione OROLOGIO

Per impostare l'ora premere il pulsante TIMER ON/CLOCK (Orologio), poi i pulsanti e per impostare l'orario corretto, premere di nuovo il pulsante TIMER ON/CLOCK e l'ora è impostata.

Modalità SLEEP (Riposo)

La modalità SLEEP può essere impostata nella modalità RAFFREDDAMENTO, RISCALDAMENTO o DEUMIDIFICAZIONE.

Questa funzione offre un ambiente più confortevole per dormire.

L'apparecchio si spegne automaticamente dopo 8 ore di funzionamento. Il ventilatore si imposta automaticamente su bassa velocità.

Ogni volta che si preme il pulsante SLEEP, la modalità di funzionamento cambia in quest'ordine: SLEEP I SLEEP 2 SLEEP 3 SLEEP 4 NORMALE

SLEEP peradulti (modalità I)

La temperatura impostata aumenta di 2^ max. se l'apparecchio viene lasciato funzionare in modalità Raffreddamento costamente per 2 ore, poi si mantiene costante.

La temperatura impostata diminuisce di 2^ max. se l'apparecchio viene lasciato funzionare in modalità Riscaldamento costamente per 2 ore, poi si mantiene costante.

SLEEP per anziani (modalità 2):

La temperatura impostata augmenta di 2^ se l'apparecchioiene lasciato funzionare in modalità Raffreddamento costamente per 2 ore, diminuisce di 1^ dopo 6 ore, poi diminuisce di 1^ dopo 7 ore.

La temperatura impostata diminuisce di 2^ se l'apparecchio viene lasciato funzionare in modalità Riscaldamento costamente per 2 ore, aumenta di I °C dopo 6 ore, poi aumenta di I °C dopo 7 ore.

SLEEP per ragazzi/teenager (modalità 3):

La temperatura impostata aumenta di 1^ se l'apparecchio viene lasciato funzionare in modalità Raffreddamento per 1 ora, aumenta di 2^ dopo 2 ore, poi diminuisce di 2^ dopo 6 ore, infine diminuisce di 1^ dopo 7 ore.

La temperatura impostata diminuisce di 2^ se l'apparecchioiene lasciatofunzionare in modalita Riscaldamento per 1ora, diminuisce di 2^ dopo 2 ore, poi augmentedi 2^ dopo 6 ore, infine aumenta di 2^ dopo 7 ore.

SLEEP per bambini (modalità 4):

La temperatura impostata si mantiene costante.

Nota: La modalità Riscaldamento NON è disponibile nei climatizzatori con solo la funzione di raffreddamento.

Modalità JET

• La modalità JETiene usata per avviare o arrestare il raffreddamento o riscaldamento rapido. Quando è Attivo il raffreddamento rapido, il ventilatore funziona ad alta velocità e porta automaticamente la temperature a 18^ . Quando è Attivo il raffreddamento rapido, il ventilatore funziona a velocità automatica e porta automaticamente la temperature a 32^ .
• In modalità JET si può impostare sua la direzione del flusso di aria che il timer. Per uscire alla modalità JET premere uno qualsiasi dei pulsanti JET, MODE, FAN, ON/OFF o IMPOSTAZIONE TEMPERATURA e il display torna alla modalità originaria.

Nota:

• I pulsanti SLEEP e 6th Sense non sono disponibili in modalità JET.
  L'apparecchio continua a funzionare in modalità JET se non si esce da但这a modalità premendo uno qualsiasti dei pulsanti indicati.

Funzionamento del timer

E conveniente impostare l'accensione automatica dell'apparecchio a un determinato orario premendo il pulsante TIMER ON/CLOCK per avere una temperatura ambiente gradevole quando si rientra a casa. Si cui sono又能 disattivare il timer premendo il pulsante TIMER OFF per garantiri si un buon sonno durante la notte.

Come impostare l'accensione automatica dell'apparecchio

Premendo il pulsante TIMER ON/CLOCK si cui programmare il timer affinché l'apparecchio si accenda automaticamente all'ora desiderata.

I) Premere il pulsante TIMER ON/CLOCK e tenerlo premuto per 3 secondi; quando sul display LCD lampeggia "ON 12:00" premere il pulsante

o per selezionare l'orario in cui si desidera che l'apparecchio si accenda.

Premere una volta il pulsante o per augmentare o diminuire l'impostazione dell'ora di I minuto.

Tenere premuto per 5 secondi il pulsante o per augmentare o diminuire l'impostazione dell'ora di 10 minuti.

Tenere premuto più a lungo il pulsante o per augmentare o diminuire l'ora di I ora.

Note: se non si inizia a impostare l'ora entro 10 secondi dopo aver premuto il pulsante TIMER ON/CLOCK, il telecomando esce automaticamente alla modalità TIMER ON.

II) Quando sul display LCD viene visualizzato l'orario desiderato, premere il pulsante TIMER ON/CLOCK per confirmarlo.

L'apparecchio emette un "bip".

"ON" smette di lampegiare.

Sull'unità interna si accende la spia TIMER.

III) Trascorsi 5 secondi dall'impostazione dell'accensione automatica dell'apparecchio, il display LCD del telecomando visualizza l'orologio.

Come annullare l'accensione automatica dell'apparecchio

Premere nuovamente il pulsante TIMER ON/CLOCK, l'apparecchio emette un "bip" e la spia si spegne; la modalità di accensione automatica (TIMER ON) è stata annullata.

Note: Analogamente alla programmazione dell'accensione con il timer, è possibile utilizzato il pulsante TIMER OFF per programmare lo spegnimento automatico del climatizzatore all'ora desiderata.

Aumento

Diminuzione

Funzione "Around U"

Quando si preme Anything pulsante, viene visualizzato telecomando trasmette all'unita interna la temperatura ambiente effettiva attorno adesso e l'apparecchio funzione in base a esta temperatura per assicurare una sensazione di maggior comfort.

Si raccomanda pertanto di tenere il telecomando in un luogo in cui possa trasmettere correttamente il segnale all'unità interna.

Premere una volta per impostare e premere di nuovo per annullare.

Funzione DIM

Premere quello pulsante per accendere o spegnere la luce del display nel pannello comandi dell'unità interna.

Funzione POWER SAVE

La modalità POWER SAVE è disponibile con l'apparecchio impostato in modalità RAFFREDDAMENTO, RISCALDAMENTO, DEUMIDIFICAZIONE e SOLO

VENTILATORE.

Quando si preme Anything pulsante, sul telecomando viene visualizzato il symbolo will display on remote control.

Funzione POWER SAVE in modalità RAFFREDDAMENTO, RISCALDAMENTO e DEUMIDIFICAZIONE, l'apparecchio regola la temperatura a 25^ con ventilatore a bassa velocità.

Funzione POWER SAVE in modalità SOLO VENTILATORE: l'apparecchio regola il ventilatore a Bassa velocità.

Cambiare modalità o premere di nuovo il pulsante Power Save (Risparmio energetico) per annullare但这a funzione.

Nota: la velocità e la temperature del ventilatore non possono essere modificata in questa modalità.

Funzione SUPER SILENT

Premendo il pulsante per far funzionare l'unità a basso livllo di rumorosità, permettendovi di godere di ambienti tranquilii e gradevoli. viene visualizzato sul telecomando.

Nota: Per disattivare la funzione Super silent premere il pulsante MODE oppure premere nuovamente il pulsante SUPER SILENT.

Questa funzione vu non assere disponibile sul taluni modelli.

In condizioni d'emergenza o quando manca il telecomando, si può controllare l'apparecchio premendo l'interruttore ON/OFF sull'unità interna.

• Accensione dell'apparecchio: quando il climatizzatore è spento, premere quello pulsante, il climatizzatore si accende e funziona in modalità 6th SENSE.
• Spegnimento dell'apparecchio: quando il climatizzatore è accesso, premere quello pulsante, il climatizzatore si spegne.

PROTEZIONE

Condizione di funzionamento

Il dispositi vo di protezione puo intervenire ed arrestare l'apparecchio nei casi elencati di seguito.

Riscaldamento	La temperatura dell'aria esterna è maggiore di 24 °C
	La temperatura dell'aria esterna è minore di -10 °C
	La temperatura ambiente è maggiore di 27 °C
Raffreddamento	La temperatura dell'aria esterna è maggiore di *43 °C
	La temperatura ambiente è minore di 21 °C
Deumidificazione La	temperatura ambiente è minore di 18 °C

*Nei modelli idonei per clima tropicale (T3) il punto di temperatura è 52^ anziche 43^ . Se il climatizzatore funziona in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE con porto o finestre aperte per lungo tempo in condizioni di umidità relativa superiore all'80% della condensa potrebbe gocciolare dal foro di uscita dell'aria.

Inquinamento acustico

• Installare l'apparecchio in una posizione che possa supportare il suo peso in modo che possa funzionare più silenziosamente.
• Installare l'unità esterna in una posizione in cui l'aria emessa e il rumore di funzionamento non disturbino i vicini.
  Non collocare ostacoli davanti all'uscita dell'aria dell'unita esterna altrimenti augmenta il livello di rumorosità.

Caratteristica del dispositivo di protezione

Attendere almeno 3 minuti prima di riavviare l'unità delloarresto del funzionamento o il cambiamento di modalità durante il funzionamento. Quando si collega l'apparecchio all'alimentazione elettrica e lo ai accende immediatamente, cui esservi un ritardo di 20 secondi prima che l'apparecchio inizi a funzionare. Se l'apparecchio smette di funzionare, premere di nuovo il pulsante ON/OFF per riavviarlo. Il timer deve essere reimpostato se è stato annullato.

Caratteristica della modalità RAFFREDDAMENTO Protezione anticongelamento

Quando la temperatura dello scambiatore di calore interno

si abbassa a 0^ o al di sotto dello 0^ , il compressore arresta il funzionamento per proteggere l'apparecchio.

Caratteristica delle modalità RISCALDAMENTO Preriscaldamento

Per evitare l'emissione di aria fredda, sono necessari 2-5 minuti per preriscaldare l'unità interna prima che l'apparecchio inizi a funzionare in modalità RISCALDAMENTO. Il ventilatore dell'unità interna non funziona durante il preriscaldamento.

Sbrinamento

Quando l'apparecchio è attivato in modalità
RISCALDAMENTO effettua uno sbrinamento automatico per augmentare l'efficienza. Questa procedura generalmente dura 6-10 minuti. Durante lo sbrinamento, il ventilatore si ferma e la spia di funzionamento lampeggia.
Al termine dello sbrinamento, l'apparecchio torna automaticamente in modalità RISCALDAMENTO.

Interferenza di modalità

Dal momento che tutte le unità interne utilizzano una sola unità esterna, quest'ultima può funzionare soltanto in una modalità (raffreddamento o riscaldamento). Di conseguenza, quando si imposta una modalità diversa da quella in cui sta funzionando l'unità esterna, si verifica un'interferenza di modalità. Di seguito è riportato un prospetto dell'interferenza di modalità.

raffreddamento deumidificazione riscaldamento ventilatore

raffreddamento v v x v

deumidificazione y x y

riscaldamento x x v x

ventilatore VVXV

x:interferenza modalita-v:normale

L'unità esterna funzione sempre nella modalità della prima unità interna che si è accesa. Quando la modalità di impostazione dell'unità successiva interferisce, vengono emessi tre segnali sonori e l'unità interna che interferisce con le unità che funzionano in modalità normale, si spegne automaticamente.

MANUTENZIONE

Pulire il pannello frontale dell'unità interna

I. Staccare la spina di alimentazione

Spegnere l'apparecchio prima di scollegarlo dall'alimentazione.

1. Rimuovere il pannello frontale

Apriere il pannello frontale sollevandolo nel senso indicate alla freccia (fig. A).

Fare presa con forza sulle scanalature ai lati del pannello per rimuoverlo (fig. B).

1. Pulire il pannello frontale

Strofinarlo con un panno morbido e asciutto. Se è molto sporco, pulirlo usingo acqua tiepida (meno di 40^ ). Dopo averlo pulito, lasciarlo asciugare.

1. Rimontare e chiudere il pannello frontale

Rimontare e chiudere il pannello frontale spingendolo verso il basso.

Nota:

Non usare sostanje come benzina o polvere lucidante per pulire l'apparecchio.
- Non spruzzare acqua sull'unità interna.

Pericoloso! Scossa elettrica!

Pulire il filtro dell'aria

Dopo circa 200 ore di funzionamento, il filtro dell'aria deve essere pulito. Pulirlo agli due settimane se il climatizzatore funziona in un ambiente molto polveroso.

I. Staccare la spina di alimentazione

Spegnere l'apparecchio prima di scollegarlo dall'alimentazione.

1. Estrarre il filtro dell'aria (fig. C).

I. Aprire il pannello frontale.
2. Premere delicatamente l'impugnatura del filtrro.
3. Estrarre ilhetto.

1. Pulizia del filtro dell'aria (fig. D)

Se il filtrò è molto sporco, pulirlo con una soluzione di acqua tiepida e detergente neutro.

Dopo averlo pulito, lasciarlo asciugare.

1. Rimontare ilhetto, premere il pulsante di reset delhetto (fig. E) sul lato destro usingando un perno cilindrico e chiudere il pannello frontale.

Nota:

• Per evitare di ferirsi, non toccare le alette dell'unità interna dopo aver rimioso il filtrò.
  Non cercare di pulire l'interno del climatizzatore.
  Non lavare il filtro in lavatrice.

Fig. A

Fig. B

Fig. C

Fig. D

Fig. E

INDIVIDUAZIONE DI POSSIBILI ANOMALIE

I problemi di funzionamento sono spesso dovuti a cause banali, consultare la tabella segunte prima di contattare il Servizio Assistenza. Si risparmianoosi tempo e denaro.

Anomalia di funzionamento	Possibili cause
L'apparecchio non funziona	Il dispositivo di protezione o il fusabile èGUATO?Attendere 3 minuti e poi ricominciare: il dispositivo di protezione potrebber impedire il funzionamento dell'unità.Le Batterie del telecomando sono scariche?La spina di alimentazione non è inserta bene nella presa?
Il climatizzatore non rinfresca o non riscalda.	Il filtrò dell'aria èsporco?Le entrata e le uscite del climatizzatore sono bloccate?La temperatura èregolata adeguatamente?Ci sono porte o finestre aperte?
L'apparecchio non risponde ai comandi	Può esservi una forte interferenza, per esempio dovuta a scariche elettrostatiche o anomalie dell'alimentazione elettrica. L'apparecchio migliorera un funzionamento anomalo. Per correggerlo, scollegare l'apparecchio e ricollegarlo dopo 2-3 secondi all'alimentazione.
Vi è un ritardo nel funzionamento	Ilchio di modalità durante il funzionamento provoca un ritardo di 3 minuti.
Odore strano	Questo odore più provenireanche da altre fonti, quali mobili, sigarette ecc., che viene aspirato nell'unità e soffiato fuori con l'aria.
Rumore di acqua corrente	Si tratta di un fenomeno normale causato dal flusso del refrigerante nel climatizzatore.Si avverte il segnale acustico di sbrinamento durante la modalità riscaldamento.
Leggero crepitio	Il suono più esserecauseddila dilatazione o contrazione del pannello frontale dovuta alchio di temperatura.
Spruzzi di acqua nebulizzata provenienti dall'uscita dell'aria	L'aria nebulizza a bassa temperature? Si tratta di un fenomeno normale dovuto all'emissione di aria fresca dall'unità interna durante il funzionamento in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE.
La spia di funzionamento lampeggia ma il ventilatore interno è fermo.	L'unità sta passando alla modalità di riscaldamento a quale di sbrinamento. La spia si spegne e torna in modalità di riscaldamento.

Note: Se il problema persistsente, spegnere l'apparecchio, staccare la spina e contattare il Centro di assistenza autorizzata Whirlpool più vicino. Non cercare di riparare, smontare o modificare l'apparecchio da soli.

INSTALLAZIONE

Prima dell'installazione

I. Leggere attendamente il presente manuale prima di installare l'apparecchio.
2. L'apparecchio deve essere installato da tecnici qualificati in conformità alle norme nazionali relative ai cablaggi e alle direttive del presente manuale.
3. Contattare un technician qualificato se si desideraambiare la posizione di installmente.
4. Controllare l'apparecchio per verificare che non sia stato danneggiato prima dell'infallazione.

PRECAUZIONI

I. L'alimentazione elettrica deve essere della tensione nominale indicata nelle specifiche tecniche e dotata di circuito speciale per l'apparecchio. La gamma di tensione d'esercizio normale è compresa fra il 90% e il 110% della tensione nominale. Il diametro del cavo di alimentazione deve essere conforme ai requisiti.
2. L'alimentazione elettrica di rete deve essere dotata di adeguata messa a terra. è tassativamente vietato collegare il filo di terra ai seguenti elementi: I) Tubo alimentazione acqua 2) Tubo gas 3) Tubo di scarico 4) Qualsiasi altra posizione considerata non sicura.

1. Montare l'apparecchio con le parti mobili più basse dell'unità interna ad almeno 2,5 m al di sopra del pavimento o del livello del suolo.

2. Dopo l'installazione,METTERE in funzione I'apparecchio correttamente osservando le istruzioni nel presente manuale. Tenere a disposizione il manuale in un luogo idoneo per la manutenzione e lo spostamento dell'apparecchio futuro.

3. Predisporre il collegamento dell'apparecchio all'impianto di messa a terra dell'edificio eseguito da elettricisti specializzati. L'apparecchio deve essere dotato di interruptore di protezione contro le dispersioni di corrente e di interruptore ausiliario di energia sufficiente. L'interruttore aria deve essere dotatoanche di funzione di interruzione magnetica o termica per assicurare la protezione in caso di cortocircuito e sovraccarico.

Tipo Modell		Capacità interrettore aria
Split Inverter	20K 30A
	24K 30A
	36K 40A

PRECAUZIONI

1. Assicurasi che il cavo di alimentazione sia di lunghezza sufficiente da consentire un collegamento corretto. Non usare una prolunga per il cavo di alimentazione.
2. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro assistenza autorizzato o da un technician补水ilatorio per evitare di incorrere in pericoli.
3. Nel cablaggio fisso deve essere previsto un sezonatore con gap di contatto di almeno 3mm in tutti i poli.
4. Il rischio di scossa elettrica più causare lesioni o morte: prima di effettuare qualunque intervento di manutenzione scollegare agli fonte di alimentazione elettrica.

5. Il collegamento del cavo di alimentazione e del cavo di connessione fra l'unità interna e quella esterna deve essere effettuato in base allo schema elettrico allegato all'apparecchio.

6. Al terme dell'infallazione, i componenti elettrici non devono essere accessibiliagli utenti.

7. Per spostare e installare l'apparecchio occorro due o più personne per evitare il pericolo di un peso eccessivo.
   I I. Dopo ave disimballato il climatizzatore, tenere tutti i materiali d'imballaggio fuori alla portata dei bambini.
   12.A seconda della caratteristica del refrigerante, la pressione del tubo cui si èsso molto alta, quando prestare la massima attenzione durante le operazioni di installazione e riparazione dell'apparecchio.
   13.Un dispositivo di corrente residua (RCD) con una corrente operativa residua nominale non superiore a 30mA delve essere incorporato nel cablaggio fisso secondo le normative nazionali.

ISTRUZIONI PER L'INSTALLAZIONE

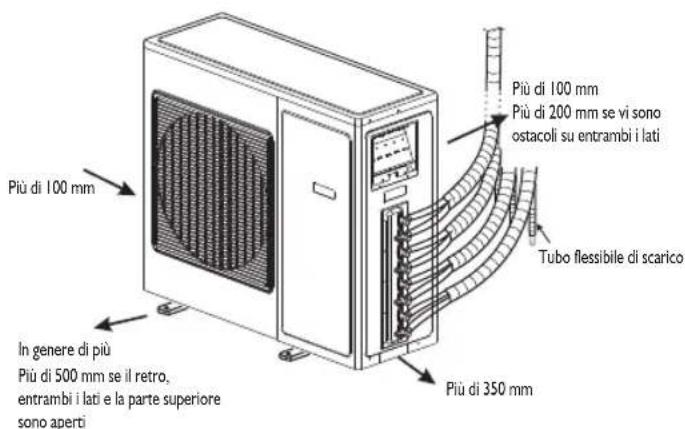

Schema d'installazione
Unità esterna

NOTA: La figura sopra riportata è una simplice presentazione dell'apparecchio e potrebbe non corrispondere all'estetica dell'unità effettivamente acquistata. L'installazione deve essere eseguita nel rispetto delle norme nazionali di cablaggio ed esclusivamente da personale autorizzato.

Scegliere la posizione migliorare

Luoghi adatti all'installazione dell'unità interna

• Dove non sia presente alcun ostacolo vicino all'uscita dell'aria e dove l'aria possa essere fácilmente emessa e indirizzata in agli angolo del locale.
• Dove si possa posare fácilmente la tubazione e praticare il foro nella parete.
• Osservare la distance dal soffitto e alla parete indica nella schema d'installazione.
• Dove il filtrlo dell'aria possa essere fácilmente rimioso.
• Tenere l'unità e il telecomando a una distanza di almeno I m da teilevisori, radio, ecc.
• Tenere l'apparecchio il più distante possible da lampade a fluorescenza per prevenirne gli effetti nocivi.
  Non collocare nulla vicino all'ingresso dell'aria che possa ostruire l'unità.
• In una posizione che possa supportarne il peso e non aumento il rumore e le vibrazioni di funzionamento.
  L'unità interna non è adatta ad essere installata in locali ad uso lavanderia.

Luoghi adatti all'installazione dell'unità esterna

• Installare in un luogo idoneo e ben ventilato.
• Evitare di installarla in luoghi dove siano possibili perdite di gas infiammabile.
• Osservare la distance alla parete individata nello schema d'installazione.
• La distanza tra l'unità esterna e quella interna deve essere di 5 m e può arrivare fino a 15 m con una carica aggiuntiva di refrigerante.
• Non installment l'unità esterna in posti sporchi, che presentino traccce di sostanze oleose o siano vicino all'uscita di gas di vulcanizzazione.
  Non installment l'unità a lato di una strada dove potrebbe essere imbrattata con acqua fangosa.
• Una base fissa dove non augenti il rumore di funzionamento.
• Dove l'uscita dell'aria non sua ostruita.
• La posizione di installazione deve essere in grado di sostenere il peso e la vibrazione dell'unità esterna e assicurare un'installazione sulla rischi.
• Dove l'acqua scaricata non costituisca un problema.

Modello Lunghezza tubazione standard (m)	Limite di lunghezza dei tubi delle singole unità interne (m)	Limite di lunghezza totale dei tubi (m)	Limite di differenza di elevazione H (m)	Carica supplementare refrigerante (g/m)
FM20ODU WA2	5+5 20 40	10		15 (Quando la lunghezza totale dei tubi supera 15 m)
FM24ODU WA2	5+5+5 20 60	10		15 (Quando la lunghezza totale dei tubi supera 20 m)
FM36ODU WA2	5+5+5+5 25	60 10		15 (Quando la lunghezza totale dei tubi supera 20 m)

INSTALLAZIONE DELL'UNITÀ INTERNA

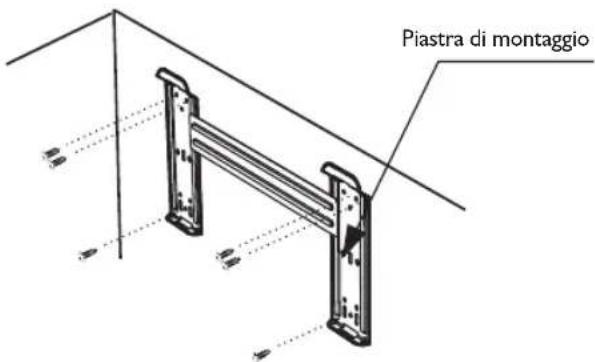

I. Installazione del telaio per montaggio a parete

• Scegliere una posizione di installatione del telaio secondo la posizione dell'unità interna e la direzione del tubo.
• Regolare il telaio orizzontalmente con una livella o un filo a piombo.
• Praticare fori di 32 mm di profondita sul muro per fissare il telaio.
• Inserire tasselli in plastica nel foro, quindi fissare il telaio con viti autofilettanti.
  Assicurarsi che il telaio sia ben fissato.

NOTA: la forma del telao di montaggio cui si raccia da quella illustrata sopra, ma il metodo d'installazione è simile.

2. Praticare un foro per la tubazione

• Decidere la posizione in cui praticare il foro per la tubazione, in funzione dell'ubicazione della piastra di fissaggio.
• Praticare un foro nella parete di circa 70~mm di diametro. Il foro deve essere leggermente inclinato verso il basso e l'esterno.
• Inserire un manicotto nel foro della parete per mantenere pulita la parete.

3. Installazione delle tubazioni dell'unità interna

• Fare passare la tubazione (tubo per liquido e per gas) e i cavi nel foro della parete dall'esterno o montarla dall'interno dopo aver effettuato i collegamenti della tubazione interna e dei cavi per collegarli all'unità esterna.
• Decidere se tagliare il segmento in plastica a seconda della direzione della tubazione (come illustrato di seguito).

NOTA:

quando si fissa il tubo lungo le direzioni 1, 2 o 4, tagliare la corrispondente parte in plastica della base dell'unità interna.

• Dopo aver collegato la tubazione, installare il tubo flessibile di scarico. Quindi collegare il cavo di alimentazione. Dopo la connessione, avvolgere con materiale termicamente isolante la tubazione, il cavo e il tubo flessibile di scarico.

NOTA: non collegare il cavo di alimentazione durante l'installazione.

IMPORTANT:

Isolamento termico dei giunti delle tubazioni:

Avolgere i giunti delle tubazioni con materiale di isolamento termico e quindi avvolgerli con un nastro in vinile.

Isolamento termico

Ricoperto di nastro in vinile

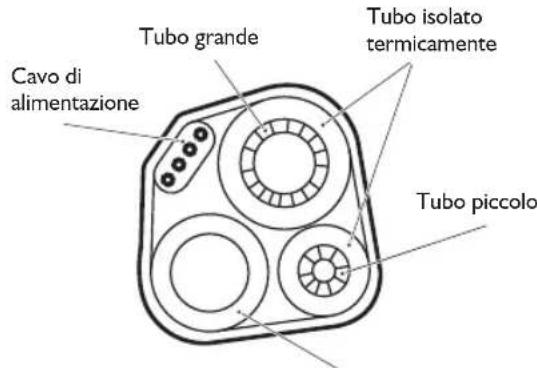

Isolamento termico delle tubazioni:

a. Collocare il tubo flessibile di scarico sotto le tubazioni.
b. Materiale isolante: polistirolo (spessore maggiore di 6 mm).

NOTA: Il tubo flessibile di scarico viene preparato dall'utente.

• Il tubo flessibile di scarico deve essere rivolto verso il basso per facilitare lo scarico. Non torcere il tubo di scarico, non lasciare che sporga o possa sventolare, non immergerne l'estremita in acqua. Se al tubo di scarico viene collegato un tubo di prolunga, assicurarsi che quello sa dotato di isolamento termico quando lo si fa passare nell'unita interna.
• Quando le tubazioni sono rivolte verso destra, le tubazioni, il cavo di alimentazione e il tubo flessibile di scarico devono essere isolati termicamente e fissati sul retro dell'unità.

Tubo flessibile di scarico (preparato dall'utente)

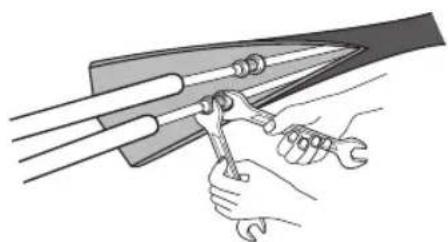

Collegamento delle tubazioni:

a. Connettere i tubi dell'unità interna usando due chiavi. Prestare particolare attenzione alla coppiia permessa, come illustrato di seguito, per impedire la deformazione e il danneggiamento dei tubi, dei connettori e dei dadi svasati.
b. Prima serrarli manualmente, poi usare le chiavi.

Dimensioni del tubo Coppia	Larghezza dato Spessore minimo
Lato liquido (1/4 di pollice) 1,5~2 kg.m	17 mm 0,5 mm
Lato gas (3/8 di pollice) 3,1~3,5 kg.m	22 mm 0,7 mm
Lato gas (1/2 di pollice) 5,0~5,5 kg.m	24 mm 0,8 mm
Lato gas (5/8 di pollice) 6,0~6,5 kg.m	27 mm 0,8 mm

4. Collegamento del cavo

Unità interna

I) Aprire il pannello frontale, rimuovere la piastra di copertura allentando la vite.
2) Connettere il cavo di alimentazione all'unità interna collegando singolarmente i fili ai morsetti sul quadro comandi.
3) Fissare il cavo di alimentazione sul quadro comandi con il fissacavo.
4) Rimontare la piastra di copertura e serrare la vite.

Piastra di copertura

NOTA: (a seconda del modello) è necessario rimuovere l'alloggiamento per effettuire i collegamenti con i morsetti dell'unità interna.

Unità esterna

1) Rimuovere lo sportello di accesso dall'unità allentando la vite. Svitare il fissacavo, collegare singolarmente i fili ai morsetti sul quadro comandi in base al collegamento dell'unità interna.
2) Fissare il cavo di alimentazione sul quadro comandi con il fissacavo.
3) Rimontare lo sportello di accesso nella posizione originaria e serrare la vite.

NOTA: (a seconda del modello) è necessario rimuovere l'alloggamento per effettuire i collegamenti con i morsetti dell'unità interna.

Per FM20ODUWA2, non c' unita interna C, D; Per FM24ODUWA2, non c' unita interna D;

AVVERTENZA:

I. Assicurarsi che il colore dei fili e il numero di morsetto dell'unità esterna siano identici a quelli dell'unità interna.
2. Utilizzato un circuito di alimentazione specifico per il climatizzatore. Per il metododi cablaggio, vedere lo schema elettrico sull'apparecchio.
3. Verificare che le specifiche dei cavi corrispondano ai valori indicati nel prospesso seguente. Verificare inoltre che l'area della sezione trasversale minima del cavo sa conforme alle specifiche 245 IEC 57.
4. Controllare i fili e assicurarsi che siano fissati saldamente dopo la connessione del cavo. Il cavo devesse fissato saldamente dal fissacavo.
5. Assicurarsi di installare un interrottore di perdite di terra in un'area bagnata o umida.

Specifiche del cavo

Modello	Cavo di alimentazione (esterno)	Cavo di collegamento alimentazione	Alimentazione elettrica di rete (nota)
FM20ODUWA2 H05	RN-F,3G 2.5mm2	H07RN-F, 4G 0,75 mm2	All'unità esterna
FM24ODUWA2 H05	RN-F,3G 4.0mm2	H07RN-F, 4G 0,75 mm2	All'unità esterna
FM36ODUWA2 H05	RN-F,3G 4.0mm2	H07RN-F, 4G 0,75 mm2	All'unità esterna

INSTALLAZIONE DELL'UNITÀ ESTERNA

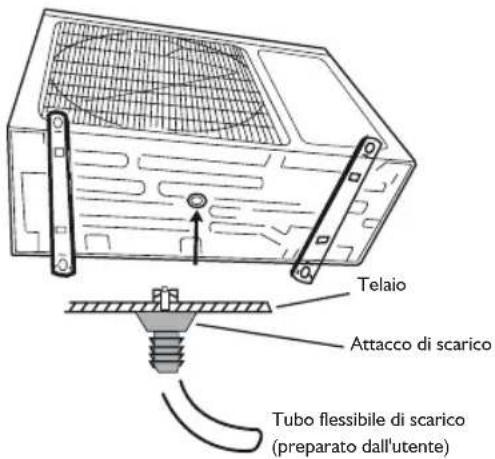

I. Installare l'attacco di scarico e il tubo flessibile di scarico

La condensa viene scaricata dall'unità esterna quando l'unità è in funzione in modalità Riscaldamento. Per non disturbare i vicini e rispetto l'ambiente, installare un attacco di scarico e un tubo flessibile di scarico per canalizzare l'acqua di condensa. Installare l'attacco di scarico sul telaio dell'unità esterna, quindi collegare un tubo flessibile di scarico all'attacco, come illustrato nella figura a destra.

2. Installare e fissare l'unità esterna

issarla saldamente con bulloni e dadi su un pavimento piano e robusto. Se si intende installare l'unità a muro o sul fatto, assicurarsi di fissare saldamente il supporto per evitare che l'apparecchio oscilli in seguito a intense vibrazioni o vento forte.

3. Connessione delle tubazioni dell'unità esterna

• Rimuovere i tappi dalle valvole a 2 e 3 vie.
• Collegare i tubi separatamente alle valvole a 2 e 3 vie, serrandoli alla coppia richiesta.

1. Connessione del cavo dell'unità esterna (vedere pagina precedente)

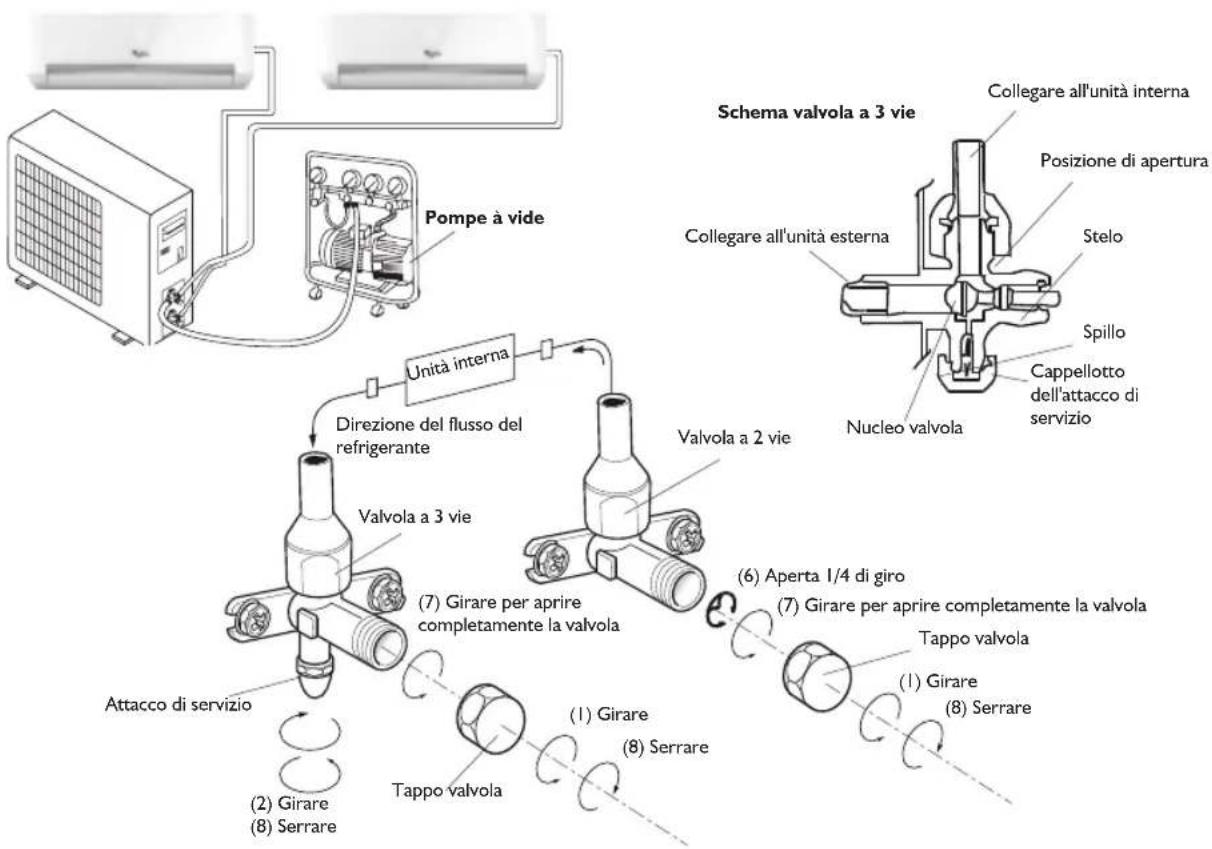

SPURGO DELL'ARIA

L'aria contente umidità che ristagna nel ciclo refrigerante può causare un malfunzionamento del compressore. Dopo il collegamento dell'unità interna e di quella esterna spurgare l'aria e l'umidità dal ciclo refrigerante con una pompa a vuoto, come illustrato di seguito.

Note: Dato che la pressione nel systeme è elevata eanche per salvaguardare l'ambiente, assicurarsi di non sfiatar il refrigerante direttamente nell'atmosfera.

Come spurgare i tubi dell'aria:

I. Svitare i tappi dalles valvole a 2 e 3 vie e rimuoverli.
2. Svitare il tappo alla valvola di servizio e rimuoverlo.
3. Collegare il tubo flessibile della pompa a vuoto alla valvola di servizio.
4. Avviare la pompa a vuoto per 10-15 minuti fino a quando non raggiunge il vuoto assoluto di 10mmHg
5. Con la pompa a vuoto più in funzione, chiudere la manopola Bassa pressione sul collettore della pompa. Quindi arrestre la pompa a vuoto.
6. Aprire di 1/4 di giro la valvola a 2 vie, poi chiuderla dopo 10 secondi. Verificare la tenuta di tutti i giunti utilizzando sapone liquido o un rilevatore elettronico.
7. Ruotare lo stelo delle valvole a 2 e 3 vie. Scollegare il tubo flessibile della pompa a vuoto.
8. Rimontare e serrare tutti i tappi delle valvole.

SERVIZIO POST VENDITA

Prima di contattare il Centro di assistenza clienti:

1. Cercare di risolvere da soli il problema aiutandosi con i suggerimenti forniti nella sezione "Individuzione di possibili anomalie".
2. Spagnere l'apparecchio e riaviarlo per vedere se il problema persiste.

Se dopo aver effettuato i suddetti controli il problema persiste, contattare il Centro di assistenza clienti.

Fornire:

• una breve descrizione del problema;
• il modello esatto del climatizzatore;
• il codice di assistenza (questo codice si trovato alla parola Service sull'etichetta con i dati per l'assistenza applicata sul lato o sul fondo dell'unità interna). Il codice di assistenza si trovanoanche nel libretto della garanzia;
• il proprio indirizzo completo;
• il proprio numero di Telefono.

Se si rende necessario un intervento di riparazione, contattare il Centro di assistenza clienti (che garantisce l'utilizzo di ricambi originali e l'esecuzione di una corretta riparazione).

E richiesta la fattura originale. Il mancato rispetto di queste istruzioni potrebbe compromettere la sicurezza e la qualità del prodotto.

IPIN ANO TH XPHEH THE ΣYEKEYH

AiaBaote npoosektiká olec tic odnyiec npiv xpnoiopoioeTe auto to npoiov. Otav xpnoiopoioite autn tn ouokevun, 0a npenei nava va akoloutheite autn tnv odnyia yia va ei1 e Te tov kivduvo npukayiac, nektponlxiac, kai tpaumatioou e atoua.

iatnpnoTe to napov exyxepidio. Av npapadawoete tn ouokevn oe alouoc xpnote, va npapadwoete maqai to npapov eyyxepidio.

AuTeC oI obnyiec enionc diatiEeVTaOToV iOtToTono: www.whirlpool.eu

Afisare temperatura setata

Indicator economie de energie

PASTRAREA TELECOMENZII ŞI INDICATII PENTRU FOLOSIREA ACESTEIA

Cum se introduc bateriile

Whirlpool EMEA S.p.A. Socio Unico

Via Carlo Pisacane, 1 - 20016 Pero (MI) - Italy
