BEDIENUNGSANLEITUNG AMD 003 WHIRLPOOL

UMWELTFREUNDLICHEM GAS

VORBEREITUNGEN FÜR DEN EINSATZ

SICHERHEITSMASSNAHMEN

ERLÄUTERUNG DER KOMPONENTEN

FERN BEDIENUNG

BEDIENUNGSANLEITUNG

WARTUNG

FEHLERSUCHE

GERÄTESCHUTZ

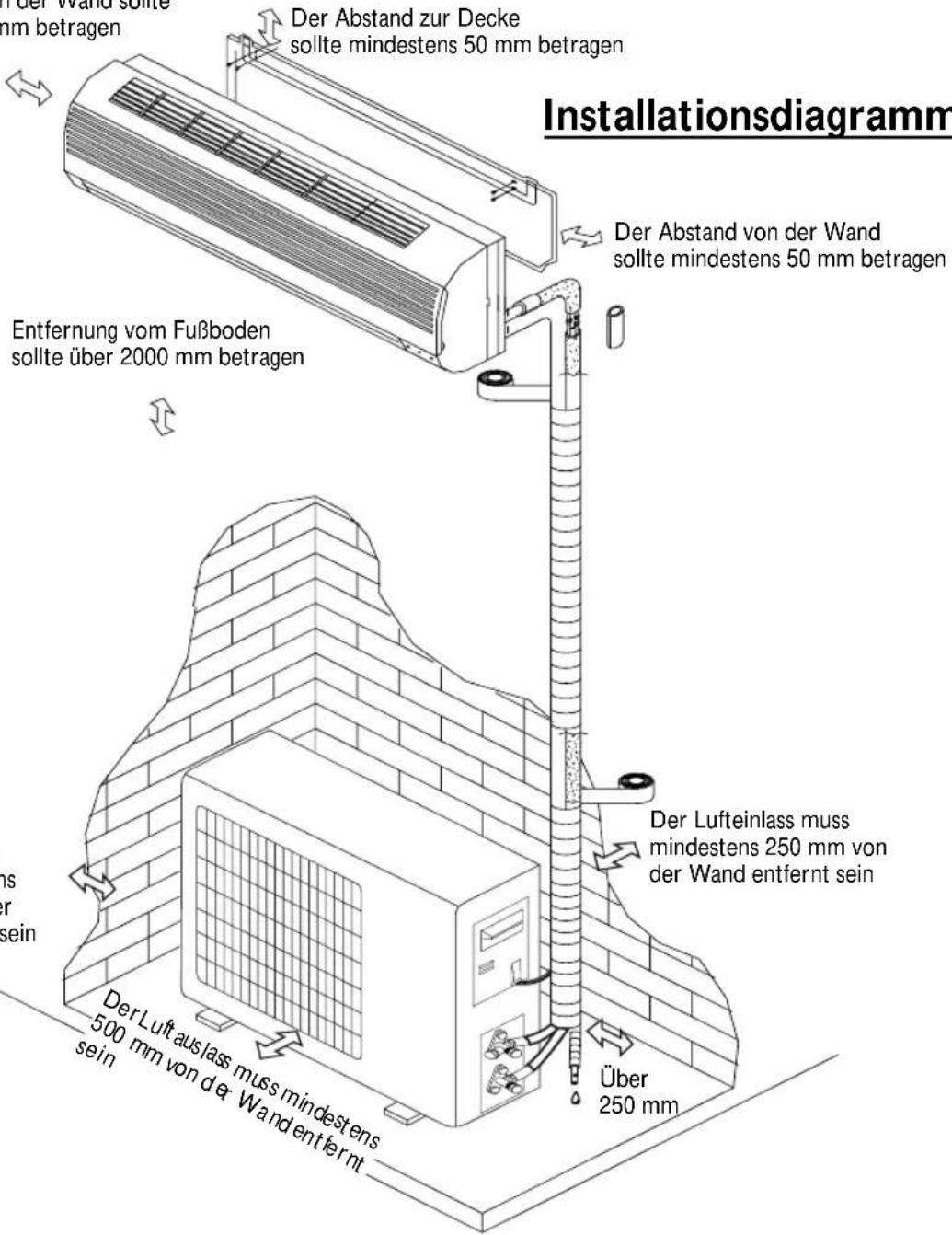

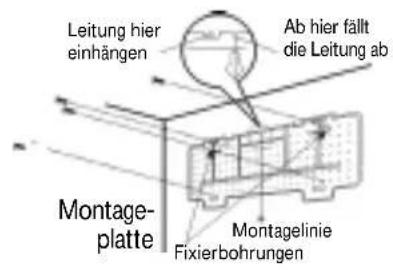

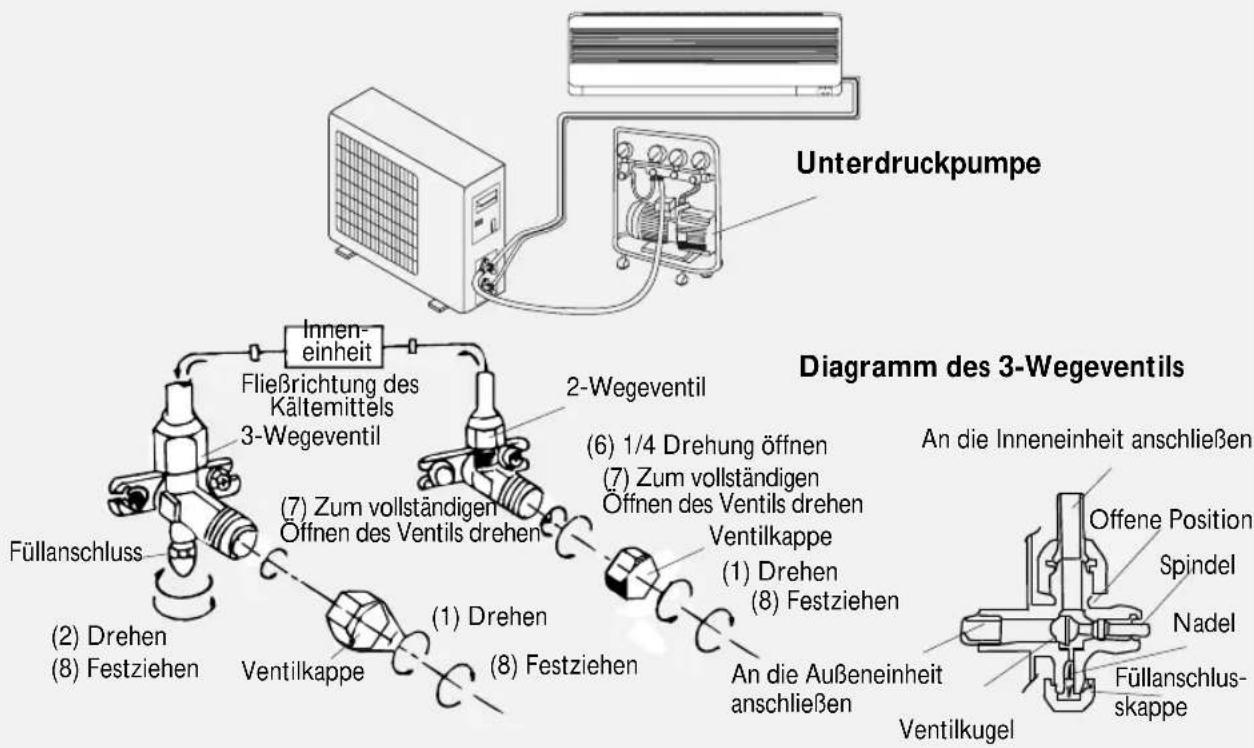

INSTALLATIONSANLEITUNG

SLIMLINE

Entsorgung von Altgeräten

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (Waste Electrical and Electronic Equipment - WEEE) gekennzeichnet.

Durch eine ordnungsgemäße Entsorgung dieses Produkts tragen Sie zur Vermeidung möglicher negativer Auswirkungen auf Umwelt und Gesundheit bei, die bei einer nicht angemessenen Entsorgung entstehen können.

Das Symbol am Produkt bzw. in den Dokumenten im Lieferumfang des Produkts weist darauf hin, dass dieses Gerät nicht als Haushaltsabfall behandelt werden darf. Stattdessen ist es an die zuständige Sammelstelle für die Wiederverwertung elektrischer und elektronischer Geräte auszuhändigen.

Die Entsorgung muss im Einklang mit den einschlägigen örtlichen Entsorgungsvorschriften erfolgen. Ausführlichere Informationen zur Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts fordern Sie bitte von Ihrer örtlichen Gemeindebehörde, Ihrer Müllabfuhr oder von dem Händler an, bei dem Sie dieses Produkt erworben haben.

VORBEREITUNGEN FÜR DEN EINSATZ

Vor dem Einsatz der Klimaanlage Folgendes prüfen und einstellen.

- Programmierung der Fernbedienung

Nach jedem Batteriewechsel der Fernbedienung ist diese automatisch auf Wärmepumpenbetrieb geschaltet. Falls das von Ihnen erworbene Klimagerät nur die Betriebsart Kühlen aufweist, führt die Voreinstellung auf Wärmepumpe zu keiner Änderung.

- Hintergrundbeleuchtung (optional)

Wird eine beliebige Taste für mehr als 2 Sekunden gedrückt, schaltet sich die Hintergrundbeleuchtung ein. Nach Loslassen der Taste leuchtet die Hintergrundbeleuchtung noch 10 Sekunden.

Hinweis: Die Hintergrundbeleuchtung ist als Zubehör erhältlich.

- Programmierung des automatischen Neustarts

Die automatische Neustartfunktion ist werksseitig nicht programmiert. Zum Einstellen der automatischen Neustartfunktion drücken Sie mindestens 5 Sekunden lang die Notfalltaste (EIN/AUS) des Geräts. Ein Summton zeigt an, wenn die Neustartfunktion programmiert und das Gerät im Standby-Modus ist. Zum Deaktivieren der automatischen Neustartfunktion, die Notfalltaste (EIN/AUS) erneut für mindestens 5 Sekunden drücken. Ein Summton zeigt an, wenn die Neustartfunktion deaktiviert und das Gerät im Standby-Modus ist.

SICHERHEITSMASSNAHMEN

Beachten Sie bitte unbedingt die folgenden Punkte:

• Sorgen Sie für eine möglichst gleichmäßige Luftverteilung im Zimmer.
• Der Luftstrom sollte nie direkt auf die Gasbrenner oder den Ofen gerichtet werden.
• Berühren Sie die Bedientasten nicht mit nassen Fingern.

Achten Sie auf solche Situationen.

- Reparieren Sie das Gerät nicht selbst sondern wenden Sie sich im Falle von Problemen stets an einen Klimafachbetrieb.

Befolgen Sie die Anweisungen in diesem Handbuch.

- Stellen Sie keine Gegenstände auf die Außeneinheit.

Das Gerät muss geerdet sein.

- Der Kunde ist dafür verantwortlich, dass das System von einem Fachbetrieb gemäß den örtlichen Vorschriften geerdet wird.

Warnung:

• Schließen Sie das Gerät an eine dem Typenschild entsprechende Stromquelle an. Verwenden Sie keine Verlängerungskabel.
• Halten Sie den Netzstecker bzw. Schalter stets sauber. Verbinden Sie den Netzstecker bzw. -schalter korrekt mit dem Netzkabel.
• Schalten Sie das Gerät nicht mit dem Trennschalter aus und ziehen Sie nicht den Netzstecker.
• Verdrehen und verklemmen Sie das Netzkabel nicht und setzen Sie es nicht unter Zug, da es reißen oder brechen kann.
• Führen Sie keine Gegenstände in das Gerät ein. Der schnell drehende Lüfter kann zu Verletzungen führen.
• Schalten Sie das Gerät zuerst mit der Fernbedienung aus, wenn Sie eine Fehlfunktion bemerken und bevor Sie den Netzstecker ziehen.

Für R410a Modelle:

Dieses Produkt enthält fluorierte Treibhausgase, die im Kyoto-Protokoll erfasst sind. Das Kältemittel befindet sich in einem hermetisch abgeschlossenem System. Kältemittel: R410a besitzt ein Treibhauspotential (GWP) von 1975.

ERLÄUTERUNG DER KOMPONENTEN

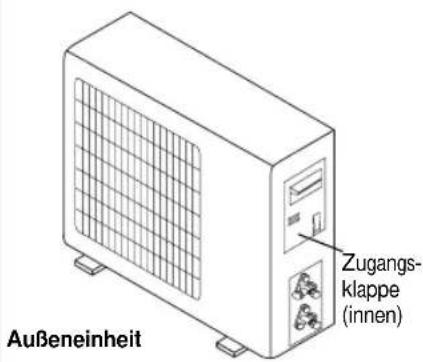

Außeneinheit

Außeneinheit

N - Lufteinlass

O - Leitungen und Netzkabel

P - Ablassschlauch

Hinweis: Kondenswasser entsteht in den

Betriebsarten KÜHLEN und TROCKNEN.

Q - Luftauslass

Inneneinheit

A - Lufteinlass

B - Frontdeckel

C - Nottaste

D - Anzeigefeld

E - Luftauslass

F - Vertikale Belüftungsklappe

G - Horizontale Belüftungsklappe

H - Photokatalytischer Filter (optional)

I - Elektrostatischer Filter (optional)

L - Fernbedienung

M - Luftfilter

HINWEIS:

Die Abbildung zeigt ein stark vereinfachtes System. Ihr eigenes Gerät kann völlig anders aussehen.

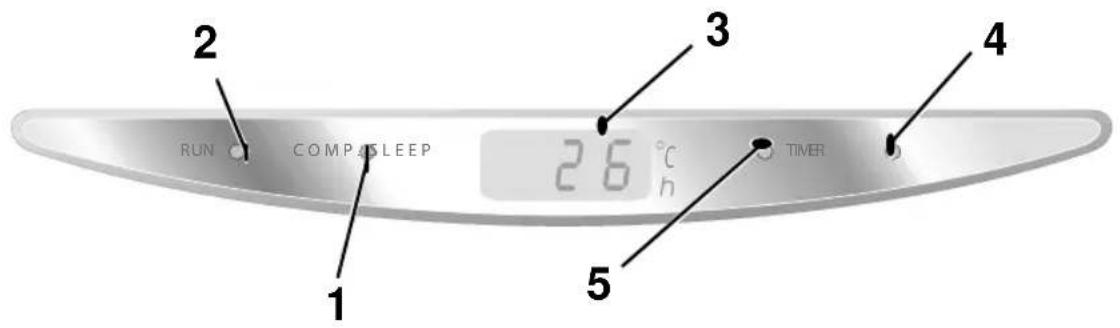

1. Kompressoranzeige

Sie leuchtet, wenn der Kompressor arbeitet.

1. Betriebsanzeige

Leuchtet während des Betriebs. Sie blinkt während des Auftauvorgangs.

1. Temperaturdisplay

Zeigt die eingestellte Temperatur an.

1. Zeichen für Schlaf-Modus

Leuchtet, wenn das Gerät im Schlaf-Modus ist.

1. Timer-Anzeige

Leuchtet, wenn der Timer aktiv ist.

Die Art und Position der Anzeigen kann von Modell zu Modell anders sein, die Funktionen sind jedoch identisch.

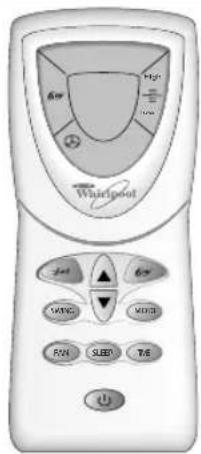

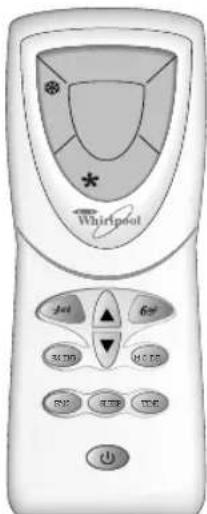

FERN BEDIENUNG

Die Fernbedienung überträgt die Signale zum Gerät.

A. Taste ON/OFF (EIN/AUS)

Mit dieser Taste wird die Klimaanlage ein- oder ausgeschaltet.

B. Mode-Taste

Zur Wahl der Betriebsart.

C. FAN-Taste

Zur Einstellung der Lüfterdrehzahl auf Automatik, schnell, mittel oder langsam.

D. Tasten zur Wahl der RAUMTEMPERATUR

Zur Wahl der Raumtemperatur.

Zur Einstellung des Timers im TIMER-Modus.

E. Taste SWING (Pendeln)

Ein-/Ausschalten des Pendelns der vertikalen Lüftungsklappen und Einstellen des Luftstroms nach oben oder unten.

F. Taste „6. Sinn“

Zum direkten Einschalten der Klimaautomatik, unabhängig davon, ob das Gerät eingeschaltet ist oder nicht.

G. TIMER-Taste

Zur Programmierung oder Abschaltung des Timers.

H. SLEEP-Taste

Zum Ein- oder Ausschalten des Schlaf-Modus.

I. JET-Taste

Zum Ein- oder Ausschalten der Schnellkühlung.

(Die Schnellkühlung arbeitet mit hoher Lüfterdrehzahl und automatischer Temperatureinstellung auf 18 °C).

Symbole auf der LCD-Anzeige:

Jet-Anzeige

Betriebsart „6. Sinn“

Zeichen für Schlaf-

Modus

Signalübertragung

Zeichen für Kühlen

Zeichen für Trocknen

Zeichen für

ausschließlichen

Lüfterbetrieb

*Zeichen für Heizen

Automatische

Lüfterdrehzahl

Hohe Lüfterdrehzahl

Mittlere Lüfterdrehzahl

Niedrige Lüfterdrehzahl

Display

Temperatureinstellung

Display Timereinstellung

High Zur

High Temperatureinstellung

= im 6.-Sinn-Modus oder

— der Betriebsart

- Trocknen (Genaue

Low Angaben siehe Seite 10

„6.-Sinn-Modell“)

HINWEIS: Die Anzeige auf der Fernbedienung bleibt erhalten, auch wenn das Gerät ausgeschaltet ist.

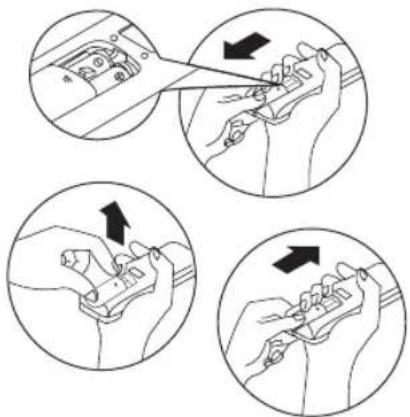

Batterien einlegen

• Batteriedeckel in Pfeilrichtung abnehmen.
- Neue Batterien einlegen und dabei auf die korrekte Polung (+) und (-) achten.
- Deckel wieder aufschieben.

HINWEIS:

- Sie benötigen zwei LR03 AAA (1,5 V) Batterien. Keine wieder aufladbaren Batterien verwenden. Wenn das Display trübe wird, die alten Batterien durch neue desselben Typs ersetzen.

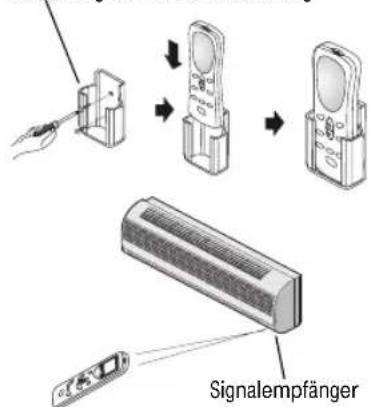

Aufbewahrung und Tipps für den Einsatz der Fernbedienung

Die Fernbedienung kann in einem Wandhalter eingehängt werden.

HINWEIS: Die Halterung für die Fernbedienung ist als Zubehör erhältlich.

Verwendung der Fernbedienung

Zur Bedienung der Klimaanlage die Fernbedienung auf den Signalempfänger des Geräts richten. Die Fernbedienung kann die Klimaanlage bis zu einer Entfernung von 7 m steuern, wenn sie exakt auf den Signalempfänger gerichtet wird.

Hintergrundbeleuchtung (optional)

Weitere Angaben siehe unter Seite 5 „Vorbereitungen für den Einsatz“.

Halterung für die Fernbedienung

BEDIENUNGSANLEITUNG

Betriebsarten

1. Auswahl der Betriebsart

Nach jedem Drücken der Taste MODUS wechselt die Betriebsart in folgender Reihenfolge:

WICHTIG:

Für Modelle ohne Wärmepumpe ist die Betriebsart HEIZEN NICHT verfügbar.

2. „LÜFTER“-Modus

Nach jedem Drücken der Taste „LÜFTER“ wechselt die Lüfterdrehzahl wie folgt:

WICHTIG:

• Im Modus „NUR LÜFTER“ sind nur „SCHNELL“, „MITTEL“ und „LANGSAM“ verfügbar.
• Im Modus „TROCKNEN“ dreht der Lüfter automatisch „LANGSAM“. Die Taste „LÜFTER“ ist in dieser Betriebsart ohne Funktion.

3. Einstellung der Temperatur

Einmaliges Drücken erhöht die Temperatur um 1 °C

Einmaliges Drücken senkt die Temperatur um 1 °C

Einstellungsbereich für die Temperaturen:

*HEIZUNG, KUHLUNG 18 °C \~ 32 °C

TROCKNEN Raumtemperatur ± 2 °C

NUR LÜFTER keine Vorwahl verfügbar

* HINWEIS: Eine Heizfunktion ist bei reinen Kühlanlagen NICHT verfügbar.

4. Einschalten

Drücken Sie die Taste . Sobald das Gerät das Signal empfängt, leuchtet die Anzeige RUN auf der Inneneinheit auf.

Die Betriebsarten PENDELN, 6. Sinn, TIMER, SCHLAF und JET werden auf den folgenden Seiten erläutert.

WICHTIG:

• Wird während des Betriebs die Betriebsart geändert, reagiert das Gerät nicht immer sofort. Warten Sie etwa drei Minuten.

- Beim Einschalten der Heizung wird nicht sofort warme Luft gefördert. Etwa 2-5 Minuten lang wird die Luft abgeleitet, bis sich der Wärmetauscher aufgeheizt hat.

- Warten Sie drei Minuten, bevor Sie das Gerät wieder einschalten.

Luftstromsteuerung

5. Luftstromsteuerung

Der vertikale Luftstrom wird automatisch entsprechend der gewählten Betriebsart gesteuert, wenn das Gerät eingeschaltet wird. Durch Drücken der Taste „PENDELN“ auf der Fernbedienung kann der Luftstrom auch manuell eingestellt werden.

Betriebsart Luftstromrichtung
KÜHLEN, TROCKNEN	horizontal
*HEIZUNG, NUR LÜFTER	abwärts

* Der Heizungsmodus ist nur bei Modellen mit Wärmepumpen verfügbar.

Steuerung des vertikalen Luftstroms (mit der Fernbedienung)

Steuern Sie mit der Fernbedienung den Luftaustrittswinkel.

Pendelnder Luftstrom.

Durch einmaliges Drücken der Taste „PENDELN“ beginnt die vertikale Belüftungsklappe, automatisch auf- und abwärts zu pendeln.

Gewünschte Luftstromrichtung.

Durch erneutes Drücken der Taste „PENDELN“ bleibt die Belüftungsklappe in der aktuellen Position stehen.

Horizontale Luftstromsteuerung (manuell)

Verstellen Sie die Luftleitbleche der horizontalen Belüftungsklappe zur Änderung des Luftstroms wie gezeigt.

Hinweis: Das hier gezeigt Gerät kann von Ihrer Ausführung abweichen.

Verstellhebel für die horizontale Belüftungsklappe

Wichtig:

• Verstellen Sie die vertikale Belüftungsklappe nicht mit der Hand. Das Gerät kann beschädigt werden. Ist dies doch einmal passiert, schalten Sie das Gerät aus und trennen es kurz von der Stromversorgung.
• Die vertikale Belüftungsklappe sollte in den Betriebsarten KÜHLEN oder TROCKNEN nicht für längere Zeit ganz nach unten zeigen, um das Herauslaufen von Kondenswasser zu vermeiden.

6. Sinn-Modus

Durch Drücken der 6. Sinn-Taste schaltet das Gerät auf Automatikbetrieb, unabhängig davon, ob das Gerät eingeschaltet ist oder nicht. In diesem Modus werden Temperatur und Lüfterdrehzahl je nach aktueller Raumtemperatur gesteuert.

Die Betriebsart und Temperatur werden abhängig von der Raumtemperatur geregelt

Modelle mit Wärmepumpe

Innenraumtemperatur	Betriebsart Zieltemperatur
21 °C oder weniger HEATING (Heizen) 22 °C
21 °C - 26 °C DRY (Trocknen)		Die Raumtemperatur nimmt nach 3 Minuten Betriebszeit um 1,5 °C ab
Über 26 COOLING (Kühlen) 26 °C
Reine Kühlmodelle
Innenraumtemperatur	Betriebsart Zieltemperatur
26 °C oder weniger DRY	(Trocknen)	Die Raumtemperatur nimmt nach 3 Minuten Betriebszeit um 1,5 °C ab
Über 26 COOLING (Kühlen) 26 °C

Wichtig: Die Taste „6. Sinn“ ist im JET-Modus ohne Funktion.

Hinweis: Temperatur, Luftstrom und Richtung werden automatisch durch den 6. Sinn-Modus gesteuert. In einem Bereich von +/-2 °C kann die Temperatur auf Wunsch mit der Fernbedienung nachgeregelt werden.

Eine Änderung um + /-2 °C kann im 6. Sinn-Modus manuell gesteuert werden

Empfinden Taste Einstellvorgang
Etwas wärmerBis zu 2 °C höher können eingestellt werden		Einmaliges Drücken senkt die Temperatur um 1 °C
		Zweimal drücken, um die Temperatur um 2 °C zu senken
Etwas kühlerBis zu 2 °C niedriger können eingestellt werden		Einmaliges Drücken erhöht die Temperatur um 1 °C
		Zweimal drücken, um die Temperatur um 2 °C anzuheben
Unangenehmes Gefühl durch zu geringen Luftstrom.		Bei jedem Tastendruck wechselt die Lüfterdrehzahl zwischen Schnell, Mittel und Langsam.
Unangenehmes Gefühl durch falsche Luftstromrichtung.		Nach einmaligem Drücken beginnt die Belüftungsklappe zu rotieren und ändert kontinuierlich die Richtung des vertikalen Luftstroms. Durch nochmaliges Drücken bleibt die Belüftungsklappe in der momentanen Position stehen. Zur Änderung des horizontalen Luftstroms siehe weiter oben in diesem Handbuch.

Timer-Modus

Dieser Modus ist sehr angenehm, wenn Sie ihn morgens beim Verlassen des Hauses über die TIMER-Taste einschalten, um abends bei der Rückkehr die gewünschte Temperatur zu haben. Für einen guten Schlaf können Sie den Timer nachts abschalten.

Timer-Einstellung

• Wählen Sie eine Einschaltzeit, wenn das Gerät ausgeschaltet ist.
• Wählen Sie eine Ausschaltzeit, wenn das Gerät läuft.
• Im Timer-Modus zeigt das Display statt der eingestellten Temperatur die noch verbleibende Zeit an.
• Die zuletzt eingestellte Zeit wird gespeichert und beginnt automatisch, wenn die gerade laufende Einstellung beendet ist.
• Sie können nicht gleichzeitig eine Ein- und eine Abschaltzeit programmieren.
• Das Zimmer erreicht möglicherweise nicht die von Ihnen gewünschte Temperatur im programmierten Zeitraum; das hängt von der Raumgröße ab.

1. Einstellung der nächsten Aktion in 9,5 Stunden

Wählen Sie Betriebsart, Temperatur und Lüfterdrehzahl. Drücken Sie anschließend die Taste TIMER (1); Auf dem Display blinkt „h“.

2. Einstellung der nächsten Aktion in 9,5 Stunden

Richten Sie die Fernbedienung auf den Signalempfänger am Gerät und drücken Sie die Taste oder (2), wenn das „h“ blinkt. Wählen Sie die Zeit und drücken Sie die TIMER-Taste.

Ein „Piepton“ ist hörbar:

• Die Timer-Anzeige am Gerät leuchtet auf.
- "h" stops flashing.

Wichtig: Nach Drücken der TIMER-Taste blinkt das „h“ auf dem Display und Sie können die Zeit einstellen. Jedesmal, wenn die Taste oder gedrückt wird:

Ist die gewünschte Zeit innerhalb von 10 Stunden, ändert sich die Zeit in Schritten von 0,5 Stunden.

Ist die gewünschte Zeit später als in 10 Stunden, ändert sich die Zeit in Schritten von 1 Stunde.

Die Zeit kann in einem Bereich von 0,5 und 24 Stunden eingestellt werden.

3. Löschen der Einschaltzeit nach 9,5 Stunden

Einstellung löschen: Drücken Sie die TIMER-Taste erneut. Ein „Piepton“ ist zu hören und die Timer-Anzeige am Gerät erlischt.

JET-Modus

• Mit dem JET-Modus wird die Schnellkühlung ein- und ausgeschaltet. Die Schnellkühlung arbeitet mit hoher Lüfterdrehzahl und automatischer Temperatureinstellung auf 18 °C.
• Der JET-Modus kann aktiviert werden, wenn das Gerät läuft oder nur am Stromnetz angeschlossen ist.
• Im JET-Modus können die Luftstromrichtung und der Timer geregelt werden. Um den JET-Modus auszuschalten, eine der Tasten JET, MODUS, LÜFTER, EIN/AUS oder TEMPERATUREINSTELLUNG drücken. Das Display kehrt dann in die ursprüngliche Betriebsart zurück.

Hinweis:

Die Tasten SCHLAF und 6. Sinn sind im JET-Modus ohne Funktion. Die JET-Taste ist im Heiz-Modus nicht aktiv.

Sleep (Schlaf-) Modus

Der SCHLAF-Modus kann in den Betriebsarten KÜHLEN oder HEIZEN aktiviert werden.

Diese Funktion sorgt für ein angenehmes Klima, während Sie schlafen. SCHLAF-Modus

• Das Gerät schaltet sich automatisch nach 8 Stunden ab.
• Der Lüfter läuft automatisch mit langsamer Drehzahl.
*In der Betriebsart KUHLEN wird die Temperatur in zwei Stunden um maximal 1 °C angehoben und bleibt dann konstant.
- In der Betriebsart HEIZEN wird die Temperatur in drei Stunden um maximal 3 °C abgesenkt und bleibt dann konstant.

In der Betriebsart KÜHLEN ändert sich die vorgewählte Temperatur nicht, wenn die Raumtemperatur mehr als 26 °C beträgt.

Eine Heizfunktion ist bei reinen Kühlanlagen NICHT verfügbar.

WARTUNG

Gerätewartung

Netzstecker ziehen

Gerät vor dem Ziehen des Netzsteckers ausschalten.

- Zur Entfernung des Frontdeckels diesen nach außen ziehen wie in Abbildung (a) gezeigt

Mit einem weichen, trockenen Tuch reinigen

Ist das Gerät stark verschmutzt, mit lauwarmem Wasser (unter 40 °C) abwaschen.

- Mit einem weichen, trockenen Tuch reinigen.

Gerät niemals mit leicht flüchtigen Stoffen wie Benzin oder Polierpulver reinigen.

Niemals Wasser auf das Gerät sprühen

• Gefahr! Stromschlaggefahr!

Montage des Frontdeckels

- Zur Montage des Frontdeckels diesen nach unten eindrücken wie in Abbildung (b).

Luftfilter reinigen

Wir empfehlen die Reinigung des Luftfilters etwa alle 100 Betriebsstunden.

Gerät ausschalten und Filter abnehmen

1. Frontdeckel abnehmen.
2. Die Filterklammern leicht eindrücken, bis der Filter herausspringt.
3. Filter herausziehen.

Den Filter nach der Reinigung wieder exakt einsetzen

Ist der Filter stark verschmutzt, mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen und an der Luft trocknen lassen.

Frontdeckel montieren.

WICHTIG:

Wird das Gerät in staubiger Umgebung betrieben, den Filter alle zwei Wochen reinigen.

Keine kalte oder warme Luft

Steuerung reagiert nicht

Gerät reagiert nicht sofort Seltsame Geruchsentwicklung

Wassertropfgeräusche Knarrgeräusch

Dunst steigt vom Gerät auf

Die Kompressoranzeige (rot) leuchtet dauernd und der Lüfter bleibt stehen.

• Sind Schutzschalter oder Sicherung defekt?
• Manchmal schaltet das Gerät ab, um eine Überbeanspruchung zu vermeiden.
• Sind die Batterien der Fernbedienung leer?
• Ist der Netzstecker gezogen?
• Ist der Luftfilter verschmutzt?
• Sind Luftein- und/oder -auslass des Geräts behindert?
• Wurde die Temperatur korrekt gewählt?
• Bei starker Störung (durch hohe statische Entladung, Stromnetzschwankungen) reagiert das Gerät möglicherweise ungewöhnlich. In diesem Fall Netzstecker für 2 - 3 Sekunden ziehen und wieder einstecken.
  • Die Betriebsart wird geändert. Das kann bis zu 3 Minuten dauern.
• Gerüche können auch von anderen Gegenständen wie Möbeln im Raum verteilt werden.
• Gehen meist vom Kältemittelkreislauf aus und sind normal.
• Kommt von der Ausdehnung oder dem Zusammenziehen des Frontdeckels bei einem starken Temperaturwechsel und ist normal.
• Dunst kann bei sehr kalt werdender Raumluft in den Betriebsarten „COOLING“ (Kühlen) oder „DRY“ (Trocknen) entstehen.
• Das Gerät schaltet von der Betriebsart HEIZEN auf Auftauen um. Die Anzeige erlöscht innerhalb von 10 Minuten und das Gerät schaltet wieder auf HEIZEN.

GERÄTESCHUTZ

Arbeitsweise

Die Geräteschutzeinrichtung schaltet das Gerät bei den in der Tabelle gelisteten Ereignissen ab.

*HEATING (Heizen)	Außentemperatur ist höher als 24 °C
	Außentemperatur ist unter -7 °C
	Raumtemperatur ist über 27 °C
COOLING (Kühlen)	Außentemperatur ist über* 43 °C
	Raumtemperatur ist unter 21 °C
DRY (Trocknen) Raumtemperatur ist unter 18 °C

*Bei den Tropenversionen (T3) der Klimaanlagen beträgt der Temperaturpunkt 52 °C statt 43 °C.

Läuft das Gerät in den Betriebsarten „KUHLEN“ oder „TROCKNEN“ und ein Fenster oder eine Tür sind geöffnet, tropft Kondenswasser aus dem Luftauslass, wenn die Luftfeuchtigkeit über 80 % beträgt.

Funktionen der Geräteschutzvorrichtung

• Die Geräteschutzvorrichtung stoppt das Gerät in folgenden Fällen:
- Sofortiger Neustart der Einheit nach Abschalten oder nach Betriebsartänderungen während des Betriebs, bevor 3 Minuten verstrichen sind.
- Nach dem Anschluss an das Stromnetz und dem sofortigen Einschalten können bis zu 20 Sekunden vergehen, bis das Gerät reagiert.
- Wenn der gesamte Betrieb unterbrochen war, drücken Sie die EIN/AUS-Taste, um das Gerät wieder zu starten. Der Timer muss ebenfalls neu programmiert werden.

Übermäßige Geräuschentwicklung

• Installieren Sie das Gerät auf festem Untergrund, damit es möglichst wenig Laufgeräusche verursacht.
• Installieren Sie die Außeneinheit an einer Stelle, wo es die Nachbarn nicht stört und die Abluft frei ausblasen kann.
• Der Abluftbereich der Außeneinheit darf nicht zugestellt werden, da dies die Luftzirkulation behindern und das Betriebsgeräusch erhöhen kann.

Eigenschaften der Betriebsart HEATING (Heizen)

Vorheizen

Es dauert etwa 2 - 5 Minuten, um den Verdampfer beim Start der Betriebsart HEIZEN vorzuheizen, damit keine kalte Luft mehr austritt.

Auftauen

In der Betriebsart HEIZEN taut das Gerät automatisch auf, um die Wirksamkeit zu erhöhen. Dieser Vorgang dauert gewöhnlich 2 - 10 Minuten. Während des Abtauvorgangs hält der Lüfter an. Nach Ende des Auftauvorgangs kehrt das Gerät automatisch zur Betriebsart HEIZEN zurück.

Hinweis: Für Modelle ohne Wärmepumpe ist die Betriebsart HEIZEN NICHT verfügbar.

INSTALLATIONSANLEITUNG

Der Abstand von der Wand sollte mindestens 50 mm betragen

Der Abstand zur Decke

sollte mindestens 50 mm betragen

HINWEIS:

Die Abbildung zeigt ein stark vereinfachtes System. Ihr eigenes Gerät kann völlig anders aussehen. Die Kabel-Installation muss den regionalen Vorschriften entsprechen und darf nur von autorisiertem Fachpersonal durchgeführt werden.

Wahl des optimalen Aufstellungsorts

Bedingungen für die Aufstellung der Inneneinheit

• Der Luftauslass darf nicht zugestellt sein und die Luft muss in alle Richtungen zirkulieren können.
• Die Leitungen und die Wandbohrung müssen unproblematisch anzubringen/auszuführen sein.
• Beachten Sie die Vorschriften über die Abstände zu Wand und Decke entsprechend dem Schaltplan.
  • Der Luftfilter muss leicht erreichbar sein.
• Gerät und Fernbedienung müssen mindestens 1 m von einen Fernseher, Radio, usw. entfernt sein.
• Um den Effekt einer fluoreszierenden Lampe zu vermeiden, Gerät soweit entfernt wie möglich aufstellen.
  • Der Lufteinlass darf auf keinen Fall behindert werden.
• Der Aufstellungsort muss das Gewicht tragen können und darf Laufgeräusche und Vibrationen nicht verstärken.

Bedingungen für die Aufstellung der Außeneinheit

• Der Ort muss gut zugänglich und belüftet sein; er darf nicht in der Nähe leicht entzündlicher Gase sein.
• Beachten Sie den Mindestabstand zur Wand.
• Die Leitungslänge darf maximal 15 Meter betragen. Falls die Leitung länger als 5 Meter ist, müssen pro Meter 20 Gramm Kältemittel nachgefüllt werden. Der zulässige Höhenunterschied zwischen Innen- und Außeneinheit beträgt 5 Meter. Falls die Außeneinheit höher als die Inneneinheit liegt, ist vor dem Eingang der Inneneinheit ein Kniestück zu installieren.
  • Die Außeneinheit darf nicht in der Nähe von Fetten, Schmutz, Abgasleitungen oder in stark salzhaltiger Luft montiert werden.
• Das Gerät sollte nicht auf der Straßenseite sein, um ein Eindringen von Staub und Schmutzwasser zu vermeiden.
• Der Untergrund muss solide sein, um die Betriebsgeräusche nicht zu verstärken.
  • Der Luftauslass darf nicht behindert werden.

Modell Volumen des eingefüllten Kältemittels im Gerät bei max. Rohrlänge	Max. Rohrlänge (m)	Max. Höhenunterschied H (m)	Erforderliche Menge an zusätzlichem Kältemittel (g/m)
7K~ 24K	5	15	5

Installation der Außeneinheit

1. Installation von Ablassventil und Ablassschlauch (nur für Modelle mit Wärmepumpe)

In der Betriebsart Heizen tropft Kondenswasser aus der Außeneinheit Aus Gründen der Sauberkeit und des Umweltschutzes sollten Sie ein Ablassventil und einen Ablassschlauch verlegen, um das Kondenswasser gezielt abzuleiten. Montieren Sie das Ablassventil mit einer Gummidichtung direkt am Boden der Außeneinheit und schließen Sie einen Ablassschlauch an (siehe Abbildung rechts).

2. Installation der Außeneinheit

Befestigen Sie die Einheit mit Bolzen und Muttern auf ebenem und massivem Boden. Bei Wand- oder Dachmontage muss der Montageuntergrund für die Einheit stabil genug sein, um ein Vibrieren oder Wackeln bei starkem Wind zu verhindern.

3. Leitungsanschlüsse der Außeneinheit

Ventilkappen der 2- und 3-Wegeventile abschrauben. Schließen Sie alle Leitungen einzeln und mit dem korrekten Anzugsmoment an die 2- und 3-Wegeventile an.

4. Kabelanschluss der Außeneinheit (siehe Seite 20)

Installation der Inneneinheit

1. Installation der Montageplatte

• Suchen Sie eine geeignete Stelle zur Montage der Platte entsprechend dem Aufstellort der Inneneinheit und den Leitungen.
• Die Montageplatte muss mit einer Wasserwaage exakt waagerecht montiert werden.
  • Die Wandbohrungen für die Haltebolzen müssen 32 mm tief sein.
• Stecken Sie die Dübel in die Bohrungen und ziehen die Montageplatte mit den Schrauben fest.
• Prüfen Sie die Montageplatte auf absolut festen Sitz. Bohren Sie nun die Öffnung für die Leitungen.

HINWEIS:

Ihre Montageplatte kann anders aussehen, als die hier gezeigte Version. Die Installationsmethode ist jedoch identisch.

2. Bohren Sie nun die Öffnung für die Leitungen

• Wählen Sie für die Bohrung eine Stelle passend zur Montageplatte.
• Bohren Sie das Loch durch die Wand. Die Bohrung sollte zur Außenseite hin leicht abfallen.
• Bringen Sie eine Manschette in der Bohrung an, um die Wand dicht und sauber zu halten.

3. Leitungsinstallation der Inneneinheit

• Führen Sie die Leitungen (für Kälteflüssigkeit und Gas) sowie die Kabel von außen durch die Wandbohrung ein. Alternativ können Sie auch zunächst die Inneneinheit anschließen und dann die Leitungen von innen nach außen verlegen.
• Prüfen Sie, ob das Plastikteil in Richtung der Leitungen abgesägt werden muss (siehe unten).

HINWEIS:

Werden die Leitungen in Richtung 1, 2 oder 4 verlegt, muss das entsprechende Plastikteil vom Boden der Inneneinheit abgesägt werden.

- Nach Anschluss der Leitungen wird der Ablassschlauch montiert. Schließen Sie jetzt die Netzkabel an. Wenn Sie damit fertig sind, umwickeln Sie Leitungen, Kabel und Ablassschlauch mit einem Thermo-Isolierband.

WICHTIG:

Wärmedämmung der Leitungsanschlüsse:

Umwickeln Sie die Leitungsanschlüsse mit Isoliermaterial und fixieren Sie es mit Klebeband.

mit Vinyl-Klebeband umwickelt

Wärmeisolierung der Leitungen:

• Positionieren Sie den Ablassschlauch unterhalb der Leitungen.
• Isoliermaterial: PE-Schaum mit mindestens 6 mm Stärke.

HINWEIS: Der Ablassschlauch muss vom Kunden gestellt werden.

• Er sollte abwärts verlaufen, um den Abfluss zu erleichtern.
• Der Ablassschlauch sollte möglichst gerade verlaufen und darf nicht am Ende in Wasser getaucht werden. Wird ein Verlängerungsschlauch an die Drainage angeschlossen, muss dieser ebenfalls thermisch isoliert sein, wenn er durch die Inneneinheit verläuft.

• Verlaufen die Leitung nach rechts, müssen Leitungen, Netzkabel und Ablassschlauch thermisch isoliert und hinten an der Einheit mit einer Schelle fixiert werden.

• Führen Sie die Schlauchschelle in den Schlitz ein.

• Drücken Sie die Schelle auf der Grundplatte fest.

Anschluss der Leitungen:

• Schließen Sie die Leitungen der Inneneinheit mit Hilfe zweier Rohrzangen an. Achten Sie dabei auf die unten aufgelisteten maximalen Anzugsmomente, um Leitungen, Anschlüsse und Flügelmuttern nicht zu beschädigen.
• Zunächst mit Hand anziehen und dann mit dem Werkzeug festziehen.

Modell	Leitungsdurchmesser	Anzugs-moment	Mutter-größe	Mindest-dicke
7-9-12 K	Flüssigkeitsseitig ( 6 oder 14 -Zoll) 1,8	kgm 17 mm	0,6 mm
18,24 K	Flüssigkeitsseitig ( 10 oder 3/8 -Zoll)	3,5 kgm	22 mm 0,6	mm
7,9 K	Gasseitig ( 10 oder 3/8 -Zoll) 3,5 kgm	22 mm	0,6 mm
12 K	Gasseitig ( 12 oder 12 Zoll) 5,5 kgm	24 mm	0,6 mm
18,24 K	Gasseitig ( 16 oder 5/8 -Zoll) 7,5 kgm	27 mm	0,6 mm

Für T3-Klimaversionen 18 K und 24 K ist der Leitungsdurchmesser flüssigkeitsseitig ø 6 oder ¼ Zoll und gasseitig ∅ 16 oder 5/8 Zoll.

Dichtheitsprüfung der Luftleitungen

• Schutzkappen der 2- und 3-Wegeventile abschrauben.
  • Schutzkappe am Serviceventil abschrauben.
• Flexiblen Vakuumpumpenschlauch am Serviceventil anschließen.
• Vakuumpumpe 10 - 15 Minuten laufen lassen, bis ein Vakuum von 10 mm Hg erreicht ist.
• Bei laufender Pumpe den Unterdruckhebel an der Pumpe schließen. Dann die Vakuumpumpe anhalten.
• Das 2-Wegeventil 1/4 Umdrehung öffnen und nach 10 Sekunden wieder schließen. Dichtheit aller Verbindungen mit Seifenlauge oder einem elektronischen Leck-Detektor prüfen.
  • Die Schäfte der 2- und 3-Wegeventile drehen. Den flexiblen Vakuumpumpenschlauch wieder abziehen.
• Alle Ventilschutzkappen wieder aufsetzen.

HINWEISE:

• Bitte lesen Sie dieses Handbuch vor der Installation und dem Betrieb des Geräts sorgfältig durch.
• Achten Sie darauf, dass keine Luft in das Kühlsystem gelangt und kein Kältemittel ausläuft, wenn das Gerät bewegt wird.
• Führen Sie nach der Installation einen Testlauf durch, und beobachten Sie alle Betriebsabläufe.
• Der Sicherungstyp für die Inneneinheit ist 50 T, mit 2,5 A,T,250 V.
• Der Stromkreis ist vom Kunden mit einer Sicherung oder einer anderen Vorkehrung zu schützen, die für die maximal mögliche Stromaufnahme geeignet ist.

- Der Stromanschluss der Klimaanlage muss an den Hauptstromkreis erfolgen, welcher niederohmig sein muss. Lassen Sie ggf. von Ihrem Elektrizitätswerk prüfen, ob der Anschlusspunkt für die Leistungsaufnahme des Geräts geeignet ist. Die Leistungsaufnahme können Sie dem Typenschild des Geräts entnehmen. Im Falle einer Beschädigung des Netzkabels muss dieses wegen Stromschlaggefahr vom Hersteller, von dessen Kundendienst oder einem Fachmann ausgewechselt werden. Wenn Sie R407C oder R410a Kältemittel einfüllen, sorgen Sie dafür, dass es flüssig ist. Andernfalls könnte es zu einer Änderung der chemischen Zusammensetzung des Kältemittels im System kommen und die Leistung des Geräts beeinträchtigt werden. R410a verursacht einen hohen Druck im System; gehen Sie daher bei Aufstellung und Reparatur des Geräts besonders vorsichtig vor.

- Der Netzstecker muss auch nach der Installation jederzeit zugänglich sein, um ihn im Notfall herausziehen zu können. Ist dies nicht möglich, muss das Gerät an gut zugänglicher Stelle stattdessen mit einem zweipoligen Schalter versehen werden, der einen Mindestkontaktabstand von 3 mm besitzt.

4. Kabelanschluss

- Inneneinheit

Schließen Sie die Litzen des Netzkabels an den Klemmen der Inneneinheit exakt so an, wie Sie es bei der Außeneinheit getan haben.

HINWEIS:

Um an die Klemmleiste der Inneneinheit zu gelangen, muss das Gehäuse abmontiert werden.

- Außeneinheit

• Öffnen Sie die Klappe der Außeneinheit durch Lösen der Schraube. Schließen Sie die Litzen des Netzkabels an die Klemmen an wie folgt.
• Sichern Sie das Kabel an der Klemmeneinheit mit Hilfe der Kabelschelle.
• Setzen Sie die Klappe wieder ein und ziehen Sie die Schraube wieder fest.
• Schalten Sie beim 24 K-Modell einen bewährten Unterbrecherschalter zwischen Stromnetz und Gerät. Eine Trennvorrichtung muss vorhanden sein, die sämtliche Zuleitungen zuverlässig unterbrechen kann.

VORSICHT:

1. Sehen Sie für die Klimaanlage einen eigenen Stromkreis vor. Halten Sie sich bei der Verkabelung an den Schaltplan auf der Innenseite der Zugangsklappe.
2. Prüfen Sie, ob der Kabelquerschnitt für Ihr Stromnetz geeignet ist.

(Siehe Kabelquerschnitte in nachfolgender Tabelle)

1. Prüfen Sie nach der Installation, ob alle Litzen fest montiert sind.
2. In feuchter oder nasser Umgebung muss zusätzlich ein Kriechstromschalter installiert werden.

Kabel-Spezifikationen

Kapazität (Btu/h)	Netzkabel Netzkabel				Netzkabel (für Wärmepumpe)		Hauptstrom-versorgung
	Typ	Normaler Quer- - schnitt	Typ	Normaler Quer- - schnitt	Typ	Normaler Quer- - schnitt
7 K-9 K-12 K	H05VV-F	1,0-1,5 mm^2 × 3	H07RN-F	1,5 mm^2 × 3	H05RN-F	0,75 mm^2 × 2	Nach innen
18 K H05	VV-F	1,5-2,0 mm^2 × 3	H07RN-F	1,5 mm^2 × 3	H05RN-F	0,75 mm^2 × 2	Nach innen
24 K H07	RN-F	2,5 mm^2 × 3	H07RN-F	1,5 mm^2 × 3 (mit Wärmepumpe)	H05RN-F	0,75 mm^2 × 3	Nach außen
				2,5 mm^2 × 4 (Nur Kühlen)

Achtung:

Auch nach der Installation muss der Schalter jederzeit zugänglich sein, um das Gerät im Notfall vom Stromnetz trennen zu können. Ist dies nicht möglich, muss das Gerät an gut zugänglicher Stelle stattdessen mit einem zweipoligen Schalter versehen werden, der einen Mindestkontaktabstand von 3 mm ^2 besitzt.

Schaltplan

Achten Sie darauf, dass die Kabelfarben und Klemmen der Außeneinheit und mit denen der Inneneinheit übereinstimmen.

7 K,9 K,12 K,18 K Model

MIT Wärmepumpe OHNE Wärmepumpe
24 K-Modell

Beim 24 K-modell wird die Stromversorgung von der Außeneinheit aus über einen Stromunterbrecher angeschlossen. Die anderen Modelle werden über die Inneneinheit angeschlossen.

MIT Wärmepumpe OHNE Wärmepumpe
Entfrosterleitung (nur für Klimaanlagen mit Wärmepumpe, gesondert zu beziehen)

Entfrosterleitung (nur für Modelle mit Wärmepumpe)

Nach dem Stromanschluss sollte die Entfrosterleitung mit Isolierband umwickelt und der Stecker innerhalb der Einheit untergebracht werden.

Ionisator (Der Ionisator ist ein Zubehörteil)

Ionisatorleitung (Innenraum)

Nach dem Anschluss schaltet sich der Ionisator automatisch ein.

Luftreinigung

Feuchte Luft im Kältemittelkreislauf kann zu Fehlfunktionen des Kompressors führen. Nach der Montage der Außen- und Inneneinheit muss der Kältemittelkreislauf entlüftet werden. Benutzen Sie dazu eine Vakuumpumpe, wie unten gezeigt.

Hinweis:

Aufgrund des hohen Drucks im System und zum Schutz der Umwelt darf kein Kältemittel aus der Anlage direkt in die Luft abgelassen werden.
