HASZNÁLATI ÚTMUTATÓ ER2201 PANASONIC

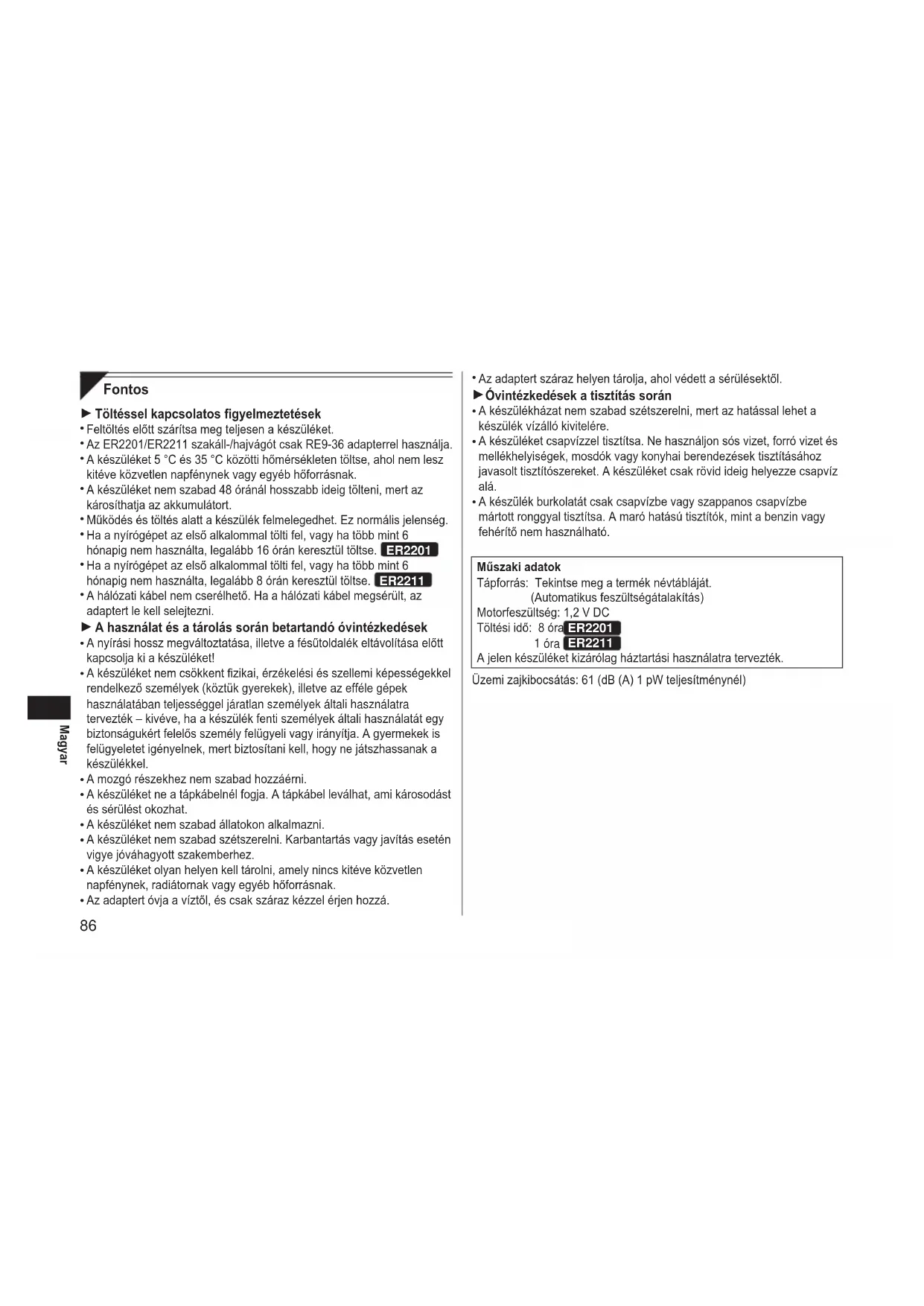

Magyar Fontos Töltéssel kapcsolatos gyelmeztetések Feltöltés előtt szárítsa meg teljesen a készüléket. Az ER2201/ER2211 szakáll‑/hajvágót csak RE9‑36 adapterrel használja. A készüléket 5 °C és 35 °C közötti hőmérsékleten töltse, ahol nem lesz kitéve közvetlen napfénynek vagy egyéb hőforrásnak. A készüléket nem szabad 48 óránál hosszabb ideig tölteni, mert az károsíthatja az akkumulátort. Működés és töltés alatt a készülék felmelegedhet. Ez normális jelenség. Ha a nyírógépet az első alkalommal tölti fel, vagy ha több mint 6 hónapig nem használta, legalább 16 órán keresztül töltse. ER2201 Ha a nyírógépet az első alkalommal tölti fel, vagy ha több mint 6 hónapig nem használta, legalább 8 órán keresztül töltse. ER2211 A hálózati kábel nem cserélhető. Ha a hálózati kábel megsérült, az adaptert le kell selejtezni. A használat és a tárolás során betartandó óvintézkedések A nyírási hossz megváltoztatása, illetve a fésűtoldalék eltávolítása előtt kapcsolja ki a készüléket! A készüléket nem csökkent zikai, érzékelési és szellemi képességekkel rendelkező személyek (köztük gyerekek), illetve az efféle gépek használatában teljességgel járatlan személyek általi használatra tervezték – kivéve, ha a készülék fenti személyek általi használatát egy biztonságukért felelős személy felügyeli vagy irányítja. A gyermekek is felügyeletet igényelnek, mert biztosítani kell, hogy ne játszhassanak a készülékkel. A mozgó részekhez nem szabad hozzáérni. A készüléket ne a tápkábelnél fogja. A tápkábel leválhat, ami károsodást és sérülést okozhat. A készüléket nem szabad állatokon alkalmazni. A készüléket nem szabad szétszerelni. Karbantartás vagy javítás esetén vigye jóváhagyott szakemberhez. A készüléket olyan helyen kell tárolni, amely nincs kitéve közvetlen napfénynek, radiátornak vagy egyéb hőforrásnak. Az adaptert óvja a víztől, és csak száraz kézzel érjen hozzá.

Az adaptert száraz helyen tárolja, ahol védett a sérülésektől. Óvintézkedések a tisztítás során A készülékházat nem szabad szétszerelni, mert az hatással lehet a készülék vízálló kivitelére. A készüléket csapvízzel tisztítsa. Ne használjon sós vizet, forró vizet és mellékhelyiségek, mosdók vagy konyhai berendezések tisztításához javasolt tisztítószereket. A készüléket csak rövid ideig helyezze csapvíz alá. A készülék burkolatát csak csapvízbe vagy szappanos csapvízbe mártott ronggyal tisztítsa. A maró hatású tisztítók, mint a benzin vagy fehérítő nem használható. Műszaki adatok Tápforrás: Tekintse meg a termék névtábláját. (Automatikus feszültségátalakítás) Motorfeszültség: 1,2 V DC Töltési idő: 8 óra ER2201 1 óra ER2211 A jelen készüléket kizárólag háztartási használatra tervezték. Üzemi zajkibocsátás: 61 (dB (A) 1 pW teljesítménynél)

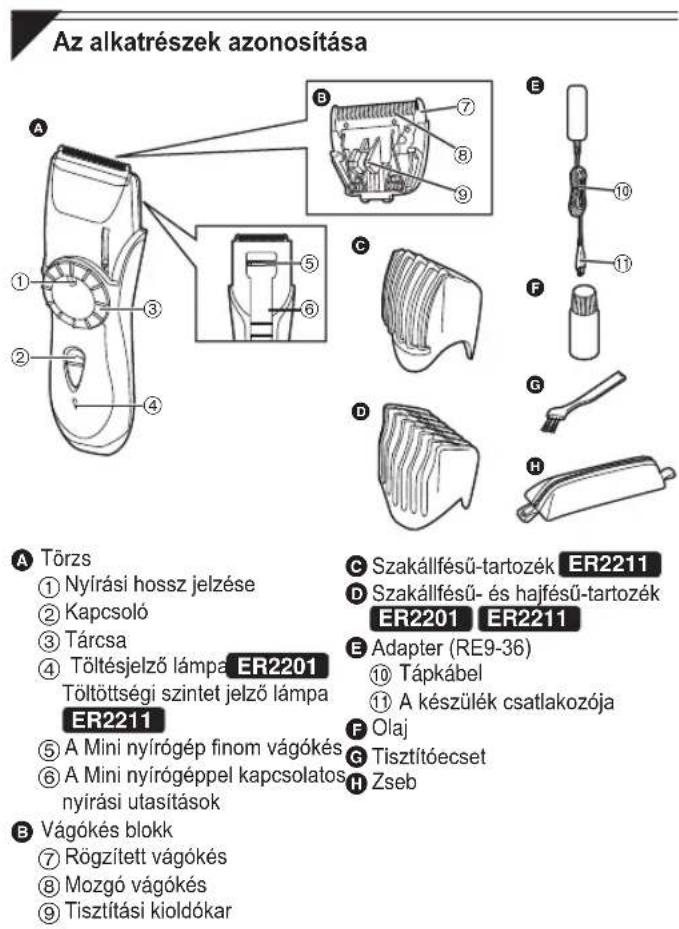

Az alkatrészek azonosítása

Nyírási hossz jelzése

Töltésjelző lámpa ER2201 Töltöttségi szintet jelző lámpa ER2211

A Mini nyírógép nom vágókés

A Mini nyírógéppel kapcsolatos nyírási utasítások

Tisztítási kioldókar

Szakállfésű‑tartozék ER2211

Szakállfésű‑ és hajfésű‑tartozék ER2201 ER2211

A készülék csatlakozója

Zseb Tartozékok ER2201 ER2211 Szakállfésű‑tartozék

Szakállfésű‑ és hajfésű‑tartozék A nyírógép tisztítása Töltés ER2201 Ha a nyírógép sebessége csökken, 8 óra alatt töltheti fel teljesen. ER2211 Ha a vágógép sebessége csökken, 1 óra alatt töltheti fel teljesen. Teljes feltöltéssel hozzávetőlegesen 10 nyíráshoz elegendő energia áll rendelkezésre (5 perc nyírásonként, normál szakáll esetén).

1. Helyezze be a készülék

csatlakozódugóját a nyírógépbe.

2. Csatlakoztassa az adaptert a hálózati

aljzatba! A töltésjelző lámpa kigyullad, és mindaddig égve marad, amíg az adaptert el nem távolítja a fali aljzatból. ER2201 A töltöttségi szintet jelző lámpa kigyullad, és a töltés befejeződésekor villog. ER2211

Vezetékes használat Ha a készülék csatlakozóját a nyírógépbe helyezi, és az adaptert a fali aljzathoz csatlakoztatja, akkor abban az esetben is használhatja, ha az akkumulátor teljesítménye alacsony. Ha a nyírógép nem működik megfelelően, töltse még hozzávetőlegesen 1 percig.

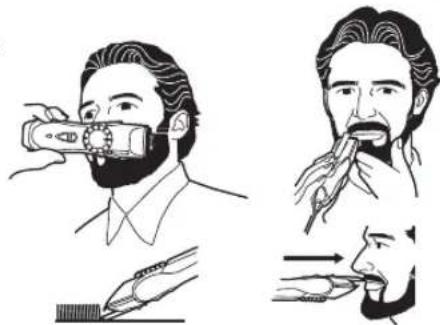

• 88 Magyar A bajusz fazonigazítása

1. Vegye le a fésűtartozékot.

2. Helyezze a szögletes élet a bőrre, és

vágja egyenletesre a szakáll szélét. Élvágás és bajuszvágás

1. Csúsztassa fel a Mini nyírógép nyíróvezetőjét, és

kapcsolja be a nyírógépet.

lágyításához húzza végig könnyedén a pengét a felületen. Hajvágás Vágja a hajat a kívánt hosszúságúra a nyírógép növésiránnyal ellentétes irányban történő mozgatásával. Ne használja a nyírógépet fordított pozícióban. Ezzel túl mélyen vághat bele a hajba.

A nyírógép használata Használat A szakáll és bajusz nyírása

1. Cseppentsen néhány csepp olajat a

vágókésekre! (lásd a 90. oldalt)

Forgassa el a tárcsát, hogy a fésűtartozékot a kívánt nyírási hosszra állítsa (1 mm és 20 mm között). Jelzés Nyírási hossz Jelzés Nyírási hossz 1 1,0 mm 11 11,0 mm 2 2,0 mm • 12,5 mm

3. A nyírókészülék bekapcsolásához csúsztassa fel a készülék

törzsén lévő kapcsolót!

4. Helyezze a fésű szögletes oldalát a bőrére,

és vágja le a szakállát. Az egyenletes vágás érdekében a nyírógépet minden irányban mozgassa. Göndör haj esetén a fésűtartozék nem vág le minden hajat. Ebben az esetben távolítsa el a fésűtartozékot, és a maradék levágatlan haj kihúzásához használjon hagyományos fésűt.

Fül körüli vágás Csak keveset vágjon, majd válassza le óvatosan a nyírógépet a hajról. Haj levágása a tarkóról A befejezéshez vegye le óvatosan a nyírógépet a hajról. A nyírógép tisztítása Tisztítás A tisztítóecset használata

1. Vegye le a fésűtartozékot.

2. Fogja meg a készülék törzsét, nyomja

hüvelykujját a vágókéseknek, majd tolja el a vágókéseket a törzstől!

3. Az ecsettel seperje le a lenyírt

szőrszálakat a nyírókészülék törzséről és a vágókés környékéről!

4. Seperje ki az ecsettel a lenyírt

szőrszálakat a rögzített vágókés és a mozgó vágókés közül! Eközben nyomja le a mozgó vágókés tisztítási kioldókarját! Tisztítás vízzel Az alábbi szimbólum azt jelzi, hogy a készüléket mosható. A szimbólum azt jelzi, hogy a kézi egység tisztítható vízzel. Figyelem – A vízzel történő tisztítás előtt húzza ki a tápkábelt a kézben tartott részből!

1. Húzza ki a tápkábelt a nyírógépből.

2. Távolítsa el a vágókést!

3. Mossa le folyó vízzel a vágókésekre

tapadt hajmaradékot.

4. Folyó vízzel öblítse ki a nyírókészülék

belsejében felgyűlt lenyírt szőrszálakat! ►90 Magyar

5. Rázza noman meg 4-szer–5-ször a nyírókészüléket, majd

törölje le a vízcseppeket a készülékről és a vágókésről!

6. A törzsön lévő kapcsolóval lefelé helyezze törölközőre a

készüléket, és hagyja, hogy teljesen megszáradjon! Kenés Használat előtt és tisztítás után kenje meg a vágókéseket!

Cseppentsen olajat a nyilakkal jelölt pontokra. A vágókés visszaszerelése Illessze a rögzítőhurkot a nyírókészüléken található vágókés rögzítőbe, majd nyomja kattanásig! A vágókés élettartama A vágókés élettartama a nyírókészülék használatának gyakoriságától és hosszától függ. Például, ha a nyírógépet 3 naponta 10 percet használja, a vágókés élettartama hozzávetőlegesen 3 év. Cserélje ki a vágókéseket, ha a vágási hatékonyság a megfelelő karbantartás ellenére jelentősen csökken. Akkumulátor élettartam Az akkumulátor élettartama a készülék használati gyakoriságától és használati idejétől függ. Például, ha az akkumulátort havonta 3 alkalommal tölti fel, az akkumulátor élettartama hozzávetőlegesen 6 év. A készüléket nem szabad 6 hónapnál hosszabb ideig feltöltés nélkül hagyni. Az akkumulátor kisütési ideje és élettartama csökkenhet.

A beépített akkumulátor eltávolítása A nyírógépben található akkumulátort a felhasználó nem cserélheti ki. Az akkumulátor csak jóváhagyott szervizközpontban cserélhető ki. Az alábbiakban bemutatott eljárás csak az akkumulátor eltávolítására szolgál a megfelelő ártalmatlanítás érdekében.

1. Húzza ki a tápkábelt a

Távolítsa el a vágókést a nyírógépből. Távolítsa el a csavart (a), és válassza le az alsó borítást (b).

3. Válassza le a tárcsafedelet (c),

vegye le a csavart (d), és válassza le a tárcsát (e).

4. Távolítsa el a két csavart (f).

5. Válassza le a házat (g), az elülső panelt

(h) és az oldalpanelt (i), majd távolítsa el a nyírógép hajtórúdját (j).

6. Távolítsa el a két csavart (k).

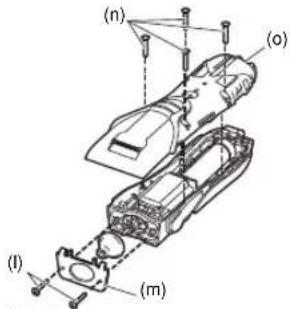

7. Távolítsa el a két csavart (l), és

válassza le a gumi nyomólemezt (m).

8. Szerelje ki a csavarokat (n), és

válassza le a házat (o). (o) (m) (n) ( l )

9. Válassza le az akkumulátor‑kamrát (p), és

vegye ki az akkumulátort (q). Eltávolítás előtt süsse ki teljesen az akkumulátort. Ügyeljen arra, hogy eltávolításkor az akkumulátor + és - termináljait ne zárja rövidre.

(q) (p) Környezetvédelem és újrahasznosítás A nyírógép nikkel‑fémhibrid akkumulátorokat tartalmaz. Győződjön meg róla, hogy az akkumulátort hivatalosan kijelölt helyen ártalmatlanítják (ha országában van ilyen kijelölt hely). Műszaki adatok: Minőségtanúsítás „A 2/1984. (III.10.) BkM‑IpM sz. együttes rendelet alapján ‑ mint forgalmazó ‑tanúsítjuk, hogy a Panasonic ER2201/ER2211 típusú haj és szakállvágó megfelel a következő műszaki jellemzőknek:” Áramellátás: 100–240 V AC, 50–60 Hz (Automatikus feszültségátalakítás) Motorfeszültség: 1,2 V DC egyenfeszültség Töltési idő: 8 óra ER2201 1 óra ER2211 Ezt a készüléket kizárólag háztartási használatra tervezték. Tápellátás: beépített akkumulátor Tápfeszültség: 1,2 V egyenfeszültség Töltési idő: 8 óra ER2201 1 óra ER2211 Méretek (szélességxmagasságxmélység): 4,9 cm

4,0 cm Tömeg: 170 g Hálózati tápegység és akkumulátor töltő adatai: Típus: RE9‑36 Hálózati feszültség: 100‑240 V, 50‑60 Hz Áramfelvétel: 110 mA Kimenő feszültég:1.9 V egyenfeszültség Terhelhetőség: 1400 mA Érintésvédelmi osztály: II. Méretek (szélességxmagasságxmélység): 6,7 cm
