HASZNÁLATI ÚTMUTATÓ ER-GP23 PANASONIC

Újratölthető hajvágó professzionális használatra

Típusszám ER-GP23

Tartalomjegyzék

Biztonsági előírások 149 Karbantartás 153

Fontos tudnivalók .....151 Hibaelhárítás .....154

Az alkatrészek azonosítása .... 151 A készülék leselejtezése ....155

Töltés ....152 Műszaki adatok ....155

Használat 153

Köszönjük, hogy megvásárolta ezt a Panasonic terméket.

A készülék használata előtt olvassa végig ezt a használati utasítást, és tegye el, mert később szüksége lehet rá.

FIGYELEM

• A készüléket 8 éven aluli gyermekek, csökkent fizikai, érzékelési és szellemi képességekkel rendelkező, valamint az efféle készülékek használatában járatlan személyek csak felügyelet mellett, vagy a készülék biztonságos használatának és a használattal járó veszélyek ismertetése után használhatják. Gyermekek ne játsszanak a készülékkel. A tisztítást és a karbantartást ne végezze a gyermek felügyelet nélkül.
• A tápkábelt nem lehet kicserélni. Ha a kábel megsérült, a hálózati adaptert le kell selejtezni.
• Ne használjon más eszközt a hálózati adapter és a töltőállomás helyett semmilyen céllal. Továbbá ne használjon semmilyen más eszközt a hálózati adapterrel és a töltőállvánnyal. (Lásd 151. oldal.)
  • Tartsa a készüléket szárazon!
• Az alábbi szimbólum azt jelzi, hogy egy különleges leválasztható tápegység szükséges a készülék hálózati áramhoz való csatlakoztatásához. A tápegység referenciatípusa a szimbólum közelében van feltüntetve.

Biztonsági előírások

Mindig kövesse ezeket az utasításokat.

A balesetek, a sérülések, és az anyagi károk elkerülése érdekében mindig kövesse az alábbi utasításokat.

Az alábbi ábra a helytelen használatból eredő kár mértékét jelzi.

⚠️ VESZÉLY

Lehetséges súlyos sérülést vagy halált okozó veszélyt jelöl.

FIGYELEM

Súlyos sérülést vagy halált okozó veszélyt jelöl.

VIGYÁZAT

Olyan lehetséges veszélyre hívja fel a figyelmet, amely kisebb sérülést, illetve anyagi kárt okozhat.

! FIGYELEM

▶ Ez a készülék

- Ez a készülék beépített tölthető akkumulátorral rendelkezik. Ne dobja tüzbe és ne tegye ki hönek.

Ne töltse, ne használja és ne hagyja magas hömérsékletű helyen.

- Ez túlmelegedést, öngyulladást vagy robbanást okozhat.

- Ne alakítsa át és ne javítsa a készüléket.

- Ez tüzet, elektromos áramütést vagy sérülést okozhat. A javításhoz (akkumulátorcseréhez stb.) vegye fel a kapcsolatot egy hivatalos szervizzel.

•Soha ne szerelje szét, kivéve, ha leselejtezi a készüléket.

- Ez tüzet, elektromos áramütést vagy sérülést okozhat.

▶ Áramellátás

• Soha ne csatlakoztassa és ne húzza ki vizes kézzel az adaptert. - Ez elektromos áramütést vagy sérülést okozhat.
• Ne merítse vízbe, ne tisztítsa vízzel a készüléktestet, a hálózati adaptert, illetve a töltőállványt.
• Ne helyezze a készüléktestet, a hálózati adaptert, illetve a töltőállványt vízzel feltöltött mosdó vagy fürdőkád közelébe.
• Ne használja, ha a hálózati adapter sérült, vagy ha a háztartási fali aljzatba való illeszkedés laza.
• Ne károsítsa a vezetéket vagy a csatlakozódugót.

- Ne tépje el, ne módosítsa és erőltetve ne hajlítsa és ne feszítse a kábelt vagy a csatlakozódugót. Továbbá, ne helyezzen nehéz tárgyat a kábelre és vigyázzon, nehogy összetekeredjen vagy becsípődjön.

• Ezzel elektromos áramütést, vagy a rövidzár miatt tüzet okozhat.
• Ne használja, ha túllépi a fali aljzat vagy a vezetékek maximális terhelhetőségét.

- Ha túl sok csatlakozódugó csatlakoztatásával túllépi a fali aljzat terhelhetőségét, akkor a túlmelegedés miatt tüzet okozhat.

• Teljesen dugja be az adaptert.
- Ellenkező esetben fennáll az áramütés veszélye.
• A porlerakódás elkerülése érdekében rendszeresen tisztítsa meg a csatlakozódugót, a készülék csatlakozóját és a töltődugaszt.

- Ennek elmulasztása a nedvesség okozta szigetelési hiba miatt tüzet okozhat.

▶ Balesetek megelőzése

• Ne tárolja olyan helyen, ahol csecsemők vagy gyermekek elérhetik. Ne engedje, hogy használják a készüléket.
• A készülék alkatrészeinek vagy tartozékainak szájba vétele balesetet vagy sérülést okozhat.

! FIGYELEM

- A kenőolaj véletlen lenyelése esetén ne próbálkozzon hánytatással, hanem igyon nagy mennyiségű vizet és forduljon orvoshoz.

• Ha a kenőolaj szembe kerül, azonnal alaposan mossa ki folyó vízzel, és forduljon orvoshoz.

- Ennek elmulasztása fizikai sérülést okozhat.

▶ Rendellenesség vagy hibás működés esetén

- Azonnal hagyja abba a használatot és húzza ki az adaptert abnormális működés vagy hiba esetén.

- Ellenkező esetben fennáll a tüz, az áramütés vagy sérülés veszélye.

- A készüléktest, a töltőállvány vagy a hálózati adapter deformálódott, vagy rendellenesen forró.

- A készüléktest, a töltőállvány vagy a hálózati adapter égett szagú.

- A készüléktest használata vagy töltése közben rendellenes hang hallható.

- Azonnal kérjen vizsgálatot vagy javítást egy hivatalos szervizben.

VIGYÁZAT

▶ A bör védelme

- Ne nyomja erősen a vágókést a börhöz!

- Ne használja ezt a készüléket más célra, csak haj nyírására.

- Ne használja közvetlenül a vágókéseket a füleken vagy ráncos börön (mint például duzzanatok, sérülések vagy börhibák).

- Ellenkező esetben megsérülhet a böre vagy a füle.

- Használat előtt ellenőrizze, hogy a vágókések nem sérültek, vagy deformálódtak!

- Ellenkező esetben fennáll a bör sérülésének veszélye.

▶ Vegye figyelembe az alábbi óvintézkedéseket

- Ne hagyja, hogy fémtárgyak vagy szennyeződés ragadjon a csatlakozódugóra, a készülék csatlakozójára vagy a töltőcsatlakozóra.

Ezzel elektromos áramütést, vagy a rövidzár miatt tüzet okozhat.

- Amikor nem használja a készüléket, húzza ki az adaptert a fali aljzatból.

- Ellenkező esetben a szigetelés elhasználódása miatt fellépő elektromos szivárgás miatt elektromos áramütés vagy tűz veszélye áll fenn.

Az eltávolított akkumulátor kezelése selejtezéskor

! VESZÉLY

- Az akkumulátor kizárólag ehhez a készülékhez használható. Ne használja az akkumulátort más készülékekhez.

- Ne töltse az akkumulátort, miután eltávolította a készülékböl.

- Ne dobja tüzbe és ne tegye ki hönek.

- Ne rongálja meg, ne szedje szét, ne módosítsa, illetve ne szúrja fel szöggel.

- Ügyeljen arra, hogy az akkumulátor negatív és pozitív pólusa ne kerüljön egymással kapcsolatba fémtárgyakon keresztül.

- Ne szállítsa vagy tárolja az akkumulátort fém ékszerekkel együtt, mint például nyakláncok vagy hajtük.

- Ne használja, illetve ne hagyja az akkumulátort olyan helyen, ahol magas hőmérsékletnek lehet kitéve, mint például a közvetlen napfény vagy más hőforrások közelében.

- Soha ne távolítsa el a cső burkolatát.

- Ez túlmelegedést, öngyulladást vagy robbanást okozhat.

! FIGYELEM

- Miután eltávolította az akkumulátort, tartsa távol azt a gyermekektől és csecsemöktől.

- Az akkumulátor károsítja a szervezetet, ha azt véletlenül lenyeli valaki.

Amennyiben ez megtörténne, azonnal értesítsen egy orvost.

•Ha az akkumulátorsav kifolyt és a szembe került, ne dörzsölje a szemet és alaposan öblitse ki tiszta vízzel, például csapvízzel.

- Ellenkező esetben fennáll a szem sérülésének veszélye. Azonnal értesítsen egy orvost.

⚠ VIGYÁZAT

•Ha az akkumulátorsav kifolyt és a börre vagy a ruházatra került, öblítse le tiszta vízzel, például csapvízzel.

- Ellenkező esetben gyulladást okozhat.

Fontos tudnivalók

• A jelen készüléket professzionális használatra, haj nyírására tervezték. Hálózati adapterről vagy akkumulátorról is üzemeltethető.
• Minden használat előtt és után vigyen fel kenőolajat a vágókésre. (Lásd 154. oldal.) A kenőolaj használatának elmulasztása a következő problémákat okozhatja.

- A készülék életlenné válik.

- Rövidebb használati idő.

- Hangos zaj.

• Ne hagyja, hogy hajgöndörítő szer, hajszínező vagy hajlakk érje a készüléktestet, vagy a vágókést.
  Ellenkező esetben repedés és korrózió jelentkezhet.
• A készüléket a jelen használati utasítást követve, megfelelően töltse. (Lásd "Töltés" című szakaszt, 152. oldal.)

- Ez a készülék akkumulátorral rendelkezik, amely csak szakképzett személyek által cserélhető. Kérjük, a javítással kapcsolatos részletekért vegye fel a kapcsolatot egy hivatalos szervizközponttal.

Az alkatrészek azonosítása (1. ábra)

A Készüléktest

① Üzemkapcsoló
② Akkumulátor kapacitás jelző
③ Töltésjelző lámpa
④ Dugasz aljzata

B Vágókés

© 3 mm fésütoldalék
D 6 mm fésűtoldalék
E Töltőállvány (RC9-93)

⑤ Töltödugasz
⑥ Állványcsatlakozó

F Hálózati adapter (RE9-82)

⑦ Adapter
⑧ Csatlakozódugó
⑨ Vezeték
⑩ A készülék csatlakozója

Tartozékok

G Tisztítókefe
H Kenöolaj

Töltés (2. ábra)

1 Csatlakoztassa a készülék csatlakozóját az állványcsatlakozóhoz.
2 Helyezze a készüléket a töltőállványra.
3 Dugja be az adaptert a fali aljzatba.

- Ellenőrizze, hogy a töltésjelző lámpa világít-e.

- A töltés kb. 1 óra múlva befejeződik.

▶ Megjelenik töltés alatt

Töltés közben(Alacsonyakkumulátortöltöttség)	Töltés közben	A töltésbefejezése utánközvetlenül	5 másodperccela töltésbefejezése után

(·Világít, :Villog, :Kikapcsol)

4 A töltés befejezése után húzza ki az adaptert az aljzatból.

Helyezze be ismét a készüléktestet, miután eltávolította azt a töltőállványról. Ha a lámpák világítanak majd 5 másodperc múlva kialszanak, a töltés befejeződött.

▶ Megjegyzések

- A töltés közbeni ajánlott környezeti hőmérséklet 10 °C – 35 °C. Különösen magas vagy alacsony hőmérséklet esetén előfordulhat, hogy a töltés hosszabb időt vesz igénybe, vagy a töltésjelző lámpa gyorsan villog, és az akkumulátor nem tölt fel megfelelően.

• 1 teljes töltés kb. 100 percnyi folyamatos működéshez elegendő. (Száraz, 20 °C – 30 °C közötti használatra alapozva.)
  A használati idő eltérhet a használat gyakoriságától és a használat módjától.
• Ha a készüléket először tölti, vagy ha több mint 6 hónapon keresztül nem használta, a töltési idő eltérhet, illetve a töltés állapotjelző lámpa nem világít néhány percig. A csatlakoztatás után egy idő múlva kigyullad.
• Ha zajt hall a rádióból vagy más forrásból a készülék használata vagy töltése közben, akkor máshol használja a készüléket.
• Az akkumulátor tönkremegy, ha több, mint 6 hónapig nem használják, így legalább 6 havonként hajtson végre egy teljes feltöltést.

Töltés a töltőállvány nélkül (3. ábra)

Csatlakoztassa a hálózati adaptert a készüléktesthez és a háztartási fali aljzathoz.

Hálózatról történő működtetés

Ha a hálózati adaptert a töltés kapcsán ismertetett módon csatlakoztatja a készülékhez, majd bekapcsolja az áramellátást, akkor használhatja a készüléket.

• A töltésjelző lámpa világít, ha hálózatról történik a működtetés.
• Ha az akkumulátor hátralévő töltése túl alacsony, a vágókések lassan mozoghatnak vagy megállhatnak, akár hálózati áramforrás mellett is. Ebben az esetben töltse az akkumulátort 1 percig vagy tovább.
• Az akkumulátor lemerül még hálózati áramforrás mellett is.

Használat

• Használat előtt ellenőrizze, hogy a vágókések nem sérültek, vagy deformálódtak!
• Minden használat előtt és után vigyen fel kenőolajat a vágókésre. (Lásd 154. oldal.)
• Előfordulhat, hogy a készülék nem működik 5 °C-nál alacsonyabb környezeti hőmérséklet esetén.
• Használat után kapcsolja ki és tisztítsa meg.

▶ Tudnivalók a nyírásmagasság beállításáról

1 Válassza ki toldalékok belső részén és oldalán feltüntetett megfelelő vágási hosszt!

2 Kapcsolja be a készüléket.

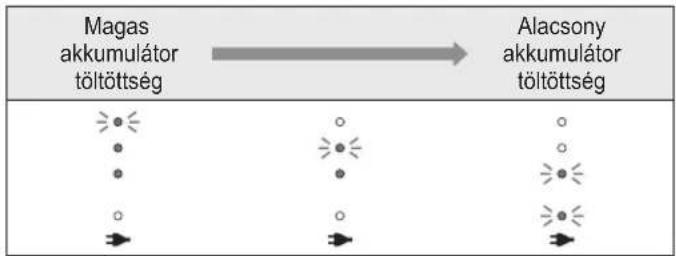

▶ A körülbelüli még hátralévő töltöttségi szint

(Világít, :Villog, :Kikapcsol)

▶ Megjegyzés

• A lámpák körülbelül 5 másodperccel a kapcsoló működtetése után kialszanak. Ha azonban a még hátralévő akkumulátor töltöttségi szint alacsony, akkor nem kapcsol ki, és az egyik akkumulátor kapacitás jelző és a töltésjelző lámpa villog. (Ha a készüléket kikapcsolja, a lámpák 5 másodperc múlva kialszanak.)
  A töltés akkor szükséges, ha az egyik akkumulátor kapacitás jelző és a töltésjelző lámpa villog. A kijelzés megjelenése után még 5 percig lehet nyírni. (A használat módjától függően).

A fésütoldalékok eltávolítása és csatlakoztatása

▶ Felszerelés (Példa: 6 mm fésűtoldalék) (4. ábra)

Csúsztassa a toldalékot, amíg a helyére nem kattan.

▶ Eltávolítás (5. ábra)

Távolítsa el a toldalékot a hüvelykujjával nyomva.

Karbantartás

• Győződjön meg arról, hogy a készüléktest kikapcsolt-e.
• Minden egyes használat után tisztítsa meg a készüléktestet, a vágókést és a fésütoldalékot.
  (Ha nincs megtisztítva, a mozgás gyengébb lesz és az élesség compul.)
  • Tisztítás után vigyen fel kenőolajat.
• Ne használjon hígítót, benzint vagy más vegyszert. Ezzel meghibásodást, repedést vagy az alkatrészek elszíneződését okozhatja. Csak enyhén csapvizes vagy szappanos vizes, puha ronggyal tisztítsa meg a készüléktestet.

Tisztítás

▶ Készüléktest, vágókés

1. A kefével távolítsa el a hajszálakat a készüléktestről és a vágókés környékéről! (6-①. ábra)
2. Söpörje le a hajmaradványokat a vágókés éléről. (6-②. ábra)
3. Seperje ki az ecsettel a lenyírt szörszálakat a rögzített vágókés és a mozgó vágókés közül! Eközben nyomja le a mozgó vágókés tisztítási kioldókarját (a)! (6-3. ábra)

▶ Töltőállvány (7. ábra)

Használja a tisztítókefét a hajmaradványok és a por eltávolításához a töltőböl vagy az alsó felületen található lyukból.

A vágókés eltávolítása és beszerelése

▶ Eltávolítás (8. ábra)

Tartsa úgy a készüléktestet, hogy a kapcsoló felfelé álljon, és egyik hüvelykujjával nyomja meg, másik kezével pedig kapja el a vágókést.

▶ Felszerelés (9. ábra)

Illessze a rögzítőhurkot (b) a készüléktesten található vágókés-rögzítőbe (c), majd tolja be kattanásig!

Cserealkatrészek

A cserealkatrészek a forgalmazótól vagy a szervizközpontban vásárolhatók meg.

Az ER-GP23 cserealkatrészei	Vágókés WER9352
	Kenőolaj WES003P

- A Panasonic WES003P kenőolaj használatát ajánljuk.

Kenés (10. ábra)

- Minden használat előtt és után vigyen fel kenőolajat a vágókésre.

1 Távolítsa el vágókést.
2 Cseppentsen egy csepp kenöolajat minden egyes megjelölt pontra.
3Csatlakoztassa a vágókést a készüléktesthez, kapcsolja be a készüléket és járassa körülbelül 5 másodpercig.

Hibaelhárítás

Probléma Művelet

A készülék életlenné válik.

Az üzemidő rövid.

A készülék nem működik.

A készüléket nem lehet feltölteni.

Amíg a problémák el nem hárulnak, hajtsa végre a következő műveleteket:

1. Töltse fel a készüléket. (Lásd 152. oldal.)
2. Tisztítsa meg a vágókést és használjon kenőolajat. (Lásd az oldalon.)
3. Cserélje ki a vágókést. (Lásd az oldalon.)
4. Márkaszerviz-központban cseréltesse az akkumulátort.
   Nyomja bele teljesen a
   készüléktestet a töltőállványba vagy a készülék csatlakozójába.
   Csak az ajánlott 10 °C és 35 °C közötti hömérsékleten töltse a készüléket.

Probléma Művelet

Hangos zajt kelt.

Vigyen fel kenőolajat. (Lásd 154. oldal.)
Ellenőrizze, hogy helyesen csatlakoztatta a vágókést.

Ha a problémát továbbra sem sikerült elhárítani, akkor a javításért vegye fel a kapcsolatot a forgalmazójával vagy egy hivatalos Panasonic márkaszerviz-központtal.

A készülék leselejtezése

A készülék leselejtezése előtt távolítsa el a beépített újratölthető akkumulátort.

• Az akkumulátort gondosan kell ártalmatlanítani.
• Mindezt csak a készülék kiselejtezésekor tegye, ne a javításánál. Ha Ön bontja szét a készüléket, az meghibásodáshoz vezethet.

Az akkumulátor eltávolítása (11. ábra)

• Válassza le a készüléket a hálózati adapterről.
• Nyomja meg a fökapcsolót a bekapcsoláshoz, és hagyja bekapcsolva, amíg az akkumulátor teljesen lemerül.
• Végezze el a lépéseket, emelje ki az akkumulátort, majd távolítsa el.
• Ügyeljen arra, hogy ne zárja rövidre az eltávolított akkumulátor pozitív és negatív termináljait, és szigetelje a terminálokat szigetelőszalag használatával.

Környezetvédelem és újrahasznosítás

A készülék lítium-ion akkumulátort tartalmaz. Győződjön meg róla, hogy az akkumulátort hivatalosan kijelölt helyen ártalmatlanítják (ha országában van ilyen kijelölt hely).

Müszaki adatok

Tápforrás	Lásd a hálózati adapteren levő adattáblát.(Automatikus feszültségátalakítás)
Motorfeszültség	3,2 V---
Töltési idő Kb. 1 óra

A termék energahatékonyságával kapcsolatos további információkhoz keresse fel webhelyünket, www.panasonic.com, és írja be ott a modellszámot a keresőablakba.

Tájékoztatás felhasználók számára az elhasználódott készülékek, szárazelemek és akkumulátorok begyűjtéséről és ártalmatlanításáról

Csak az Európai Unió és olyan országok részére, amelyek begyűjtő rendszerekkel rendelkeznek

A termékeken, a csomagoláson és/vagy a kísérő dokumentumokon szereplő szimbólumok azt jelentik, hogy az elhasználódott elektromos és elektronikus termékeket, szárazelemeket és akkumulátorokat tilos az általános háztartási hulladékkal keverni.

Az elhasználódott készülékek, szárazelemek és akkumulátorok megfelelő kezelése, hasznosítása és újrafelhasználása céljából, kérjük, hogy a helyi törvényeknek, megfelelően juttassa el azokat a kijelölt gyűjtőhelyekre. E termékek, szárazelemek és akkumulátorok előírásszerű ártalmatlanításával Ön hozzájárul az értékes erőforrások megóvásához, és megakadályozza az emberi egészség és a környezet károsodását.

Amennyiben a begyűjtéssel és újrafelhasználással kapcsolatban további kérdése lenne, kérjük, érdeklődjön a helyi önkormányzatnál.

E hulladékok szabálytalan elhelyezését a nemzeti jogszabályok büntethetik.

Megjegyzés a szárazelem- és akkumulátor- szimbólummal kapcsolatban (alsó szimbólumpélda)

Ezek a szimbólumok kémiai szimbólummal együtt alkalmazhatók. Ebben az esetben teljesíti az EU irányelvnek vegyi anyagra vonatkozó követelményét.

Müszaki adatok:

Minőségtanúsítás

Motorfeszültség: 3,2 V DC egyenfeszültség

Töltési idő: 1 óra

Tápellátás: beépített akkumulátor

Tápfeszültség: 3,6 V egyenfeszültség

Méretek (szélesség x magasság x mélység):

Hálózati tápegység és akkumulátor töltő adatai:

Típus: RE9-82

Hálózati feszültség: 100 – 240 V AC, 50 – 60 Hz

(Automatikus feszültségátalakítás)

Áramfelvétel: 180 mA

Kimenő feszültég: 4,8 V egyenfeszültség

Terhelhetőség: 1,25 A

Áramfogyasztás: 6,0 W

Érintésvédelmi osztály: II.

Méretek (szélesség x magasság x mélység):

Megjegyzés: A müszaki adatok változtatásának jogát fenntartjuk.

A tömeg- és méretadatok megközelítő értékek.

Hivatalos képviselő az EU-ban:

Panasonic Marketing Europe GmbH

Winsbergring 15, 22525 Hamburg, Németország

Importör:

Panasonic Marketing Europe GmbH

Hagenauer Strasse 43, 65203 Wiesbaden, Németország

Gyártotta:

Panasonic Corporation

1006, Oaza Kadoma, Kadoma City, Osaka, Japán

Panasonic
