ER2201 - Recortador de barba PANASONIC - Manual de uso y guía de instrucciones gratis

Type de produit	Cortadora de barba
Marque	Panasonic
Modèle	ER2201
Alimentation	Adaptador de corriente RE9-36, conversión automática de voltaje
Tension moteur	1,2 V CC
Temps de recharge	8 horas
Autonomie	Aproximadamente 10 usos (5 minutos de corte por uso)
Plage de coupe	1 mm a 20 mm (peine ajustable)
Fonctions	Corte de barba, bigote, cabello
Accessoires inclus	Peine para barba y cabello, cepillo de limpieza, aceite lubricante, adaptador de corriente
Lames	Acero inoxidable, vida útil aproximadamente 3 años
Batterie	Níquel-metal-hidruro recargable integrada, vida útil aproximadamente 6 años
Nettoyage	Cuchillas y cuerpo lavables con agua corriente
Entretien	Lubricación regular de las cuchillas con el aceite suministrado
Sécurité	Parada automática no mencionada; apagar antes de cambiar el peine; no usar en animales
Réparabilité	Cuchillas y batería reemplazables por un centro de servicio autorizado
Poids	Aproximadamente 200 g (estimación)
Dimensions	Aproximadamente 15 x 4 x 4 cm (estimación)
Utilisation	Solo uso doméstico
Garantie	No especificada en el manual

Preguntas frecuentes - ER2201 PANASONIC

¿Cuánto tiempo se necesita para cargar la cortadora Panasonic ER2201?

La primera carga o después de una inactividad de más de 6 meses requiere 16 horas. Las cargas siguientes duran 8 horas.

¿Puedo usar la cortadora mientras se carga?

Sí, si el adaptador está enchufado, puede usarla incluso si la batería está baja. Si no funciona, recargue aproximadamente 1 minuto.

¿Cómo limpiar la cortadora ER2201?

Desconecte el cable, retire la cuchilla, enjuague con agua corriente para eliminar los pelos, seque y lubrique las cuchillas con una gota de aceite.

¿Qué aceite usar para la lubricación de las cuchillas?

Use el aceite lubricante suministrado con la cortadora. Aplique una gota en los puntos indicados después de cada limpieza.

¿Cómo ajustar la longitud de corte?

Gire el dial para mover el peine de 1 mm a 20 mm. Use las marcas en el dial para elegir la longitud deseada.

¿Se puede usar la cortadora en el cabello?

Sí, también sirve para cortar el cabello. Úsela en sentido contrario moviéndola suavemente, y evite sostenerla al revés.

¿Qué hacer si la cortadora ya no corta bien?

Limpie y lubrique las cuchillas. Si el problema persiste, las cuchillas pueden estar desgastadas (vida útil aproximadamente 3 años) y deben ser reemplazadas por un centro autorizado.

¿Puedo usar la cortadora bajo el agua?

Solo la parte portátil es lavable con agua corriente. Desconecte siempre el cable antes de pasar bajo el agua. No sumerja completamente.

¿Cómo quitar la batería para reciclaje?

La batería no es reemplazable por el usuario. Para desecharla, descárguela completamente y retírela siguiendo el procedimiento descrito en el manual, luego llévela a un punto de recogida.

¿Cuáles son las precauciones de seguridad importantes?

Apague el aparato antes de cambiar el peine. No lo use en animales. Mantenga el adaptador alejado del agua. No deje que los niños jueguen con él.

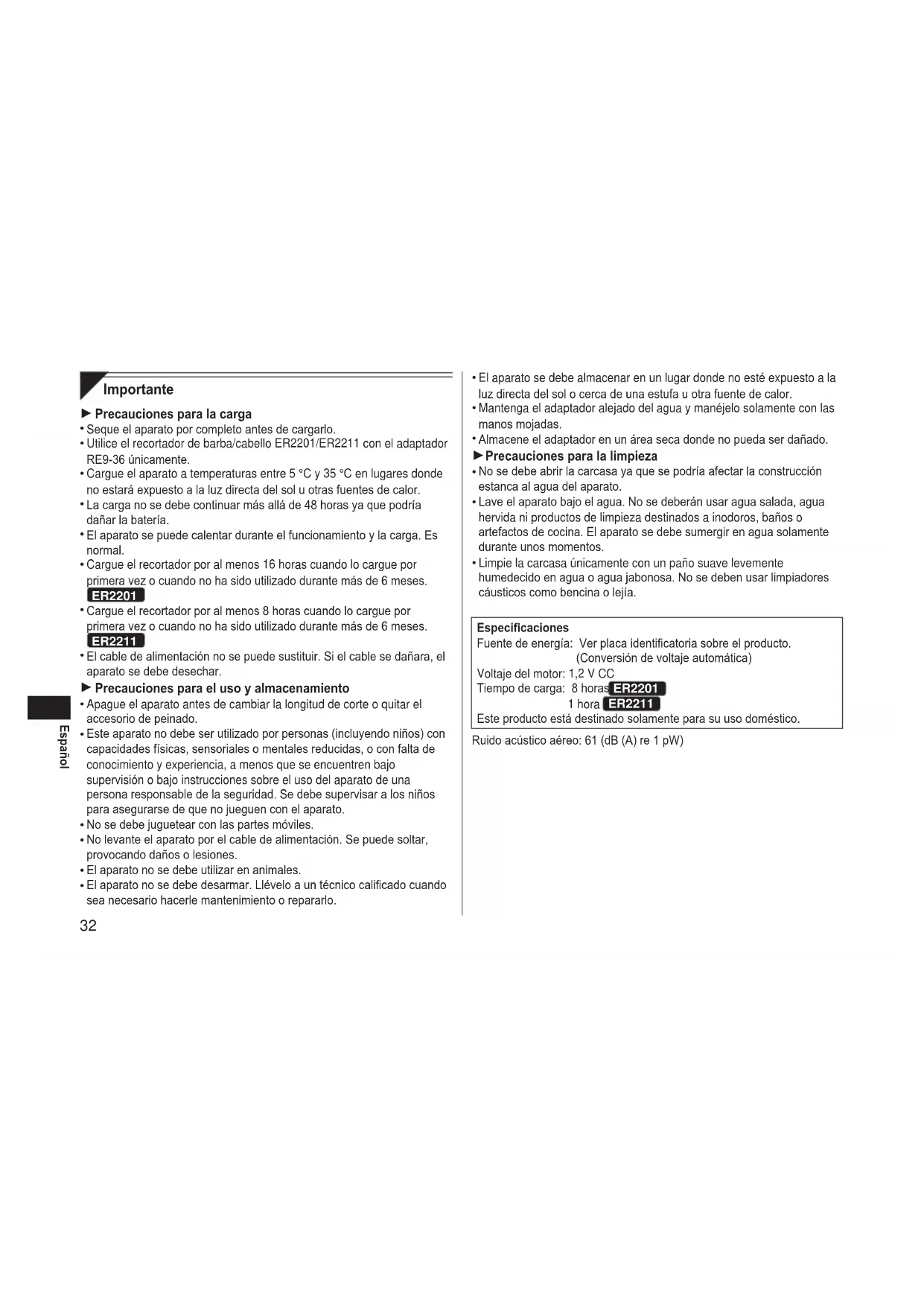

MANUAL DE USUARIO ER2201 PANASONIC

Precauciones para la carga

• Seque el aparato por completo antes de cargarlo.
• Utilice el recortador de barba/cabello ER2201/ER2211 con el adaptador RE9-36 únicamente.
• Cargue el aparato a temperaturas entre 5°C y 35°C en lugares donde no esté expuesto a la luz directa del sol u otras fuentes de calor.
• La energía no se debe continuar más allá de 48 horas ya que podría dañar la batería.
• El aparato se puede calentar durante el funcionamiento y la carga. Es normal.
• Cargue el recortador por al menos 16 horas cuando lo cargue por primera vez o cuando no ha sido utilizado durante más de 6 meses.

ER2201

• Cargue el recortador por al menos 8 horas cuando lo cargue por primera vez o cuando no ha sido utilizado durante más de 6 meses.

ER2211

• El cable de alimentación no se puede sustituir. Si el cable se dañara, el aparato se debe desechar.

Precauciones para el uso y almacenamiento

• Apague el aparato antes de cambiar la longitud de corte o quitar el accesorio de peinado.
• Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de conocimiento y experiencia, a menos que se encuentren bajo supervisión o bajo instrucciones sobre el uso del aparato de una persona responsable de la seguridad. Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato.
• No se debe juguetear con las partes móviles.
• No levante el aparato por el cable de alimentación. Se puede soltar, provocando daños o lesiones.
• El aparato no se debe utilizar en animales.
• El aparato no se debe desarmar. Llévelo a un técnico calificado cuando sea necesario hacerle mantenimiento o repararlo.
• El aparato se debe almacenar en un lugar donde no esté expuesto a la luz directa del sol o cerca de una estufa u otra fuente de calor.
• Mantenga el adaptador alejado del agua y manéjelo solamente con las manos secas.
• Almacene el adaptador en un área seca donde no pueda ser dañado.

Precauciones para la limpieza

• No se debe abrir la carcasa ya que se podrá afectar la construcción estanca al agua del aparato.
• Lave el aparato bajo el agua. No se debe usar agua salada, agua hervida ni productos de limpieza destinados a inodoros, baños o artefactos de cocina. El aparato se debe sumergir en agua solamente durante un tiempo.
• Limpie la carcasa únicamente con un paño suave ligeramente humedecido en agua o agua jabonosa. No se deben usar limpiadores cáusticos como bencina o lejía.

Especificaciones

Fuente de energía: Ver placa identificatoria sobre el producto. (Conversión de voltaje automática)

Voltaje del motor: 1.2 V CC

Tiempo de energía: 8 horas ER2201

1 hora ER2211

Este producto está destinado solamente para su uso doméstico.

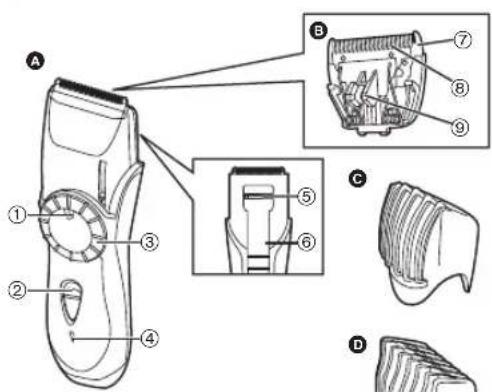

Identificación de las partes

A Cuerpo principal

(1) Indicador de longitud de corte ② Interruptor ③ disco selector (4) Lámpara indicadora de energía.

ER2201

Lámpara de estado de carga

ER221

(5) Cuchilla determinación del minirrecortador (6) Guía de recorte del minirrecortador

B Bloqueo de cuchilla

⑦ Cuchilla estacionaria Cuchilla móvil (9) Palanca de limpieza

Accesorio de peinado para barba ER2211 Accesorio de peinado para barba y pelo ER2201 ER2211 Adaptador (RE9-36) Cable de alimentación (1) Clavija del aparato Aceite Cepillo de limpieza Bolsa

Accesorios ER2201 ER2211
Accesorio de peinado para barba	-	✓
Accesorio de peinado para barba y cabello	✓	✓

CaYb

Carga del recortador

ER2201

Puede cargar el recortador por completo en 8 horas si está perdiendo velocidad.

ER2211

Puede cargar el recortador por completo en 1 hora si está perdiendo velocidad.

• Una energía completa suministra suficiente potencia durante aproximadamente 10 recortes (5 horas por recorte para una barba normal).
• Inserte la clavija del aparato en el recortador.
• Conecte el adaptador en la toma de corriente.
• La lámpara indicadora de carga se enciende y permanece iluminada hasta quitar el adaptador de la toma de corriente. ER2201
• La lámpara de estado de energía se ilumina y destella cuando la energía está completa. ER2211

Recorte con cable

Si inserta la clavija del aparato al recortador y conecta el adaptador en una toma de corriente, podrá utilizarlo aun cuando la capacidad de la batería esté baja. - Si el recortador no funciona, continúe cargando durante aproximadamente 1 minuto.

Uso

Utilización del recortador

Recorte de barba y bigote

1. Aplique unas cuantas gotas de aceite a las cuchillas. (Vea la página 36.)
2. Gire el disco selector para mover el accesorio de peinado a la longitud de recorte deseada (entre 1 mm y 20 mm).

Indicador	Longitud de corte	Indicador	Longitud de corte
1 1,0	mm 11	1,0 mm
2 2,0	mm • 12,5 mm
• 3,5	mm 14	14,0 mm
5 5,0	mm • 15,5 mm
• 6,5	mm 17	17,0 mm
8 8,0	mm • 18,5 mm
• 9,5	mm 20	20,0 mm

1. Deslice el interruptor en el cuerpo principal hacia arriba para encender el recortador.
2. Coloque la cara angular del peine contra la piel y corte la barba moviendo el recortador en todas las direcciones para obtener un corte uniforme.
3. Con vello facial ondulado, es posible que el accesorio de peinado no corte todo el vello. En este caso, quite el accesorio de peinado y utilice un peine convencional para retirar el vello restante sin lastimar.

Darle forma al bigote

1. Quite el accesorio de peinado.
2. Coloque el borde angular contra la piel y empareje el borde de la barba.

Terminación de los bordes y recorte del bigote

1. Deslice la guía de recorte del minirrecortador hacia arriba y encienda el recortador.
2. Pase la cuchilla ligeramente sobre la superficie para emparejar la superficie de una barba.

Corte de cabello

Corte el cabello a la altura correcta moviendo el recortador en el sentido contrario al de su cabello.

• No utilice el recortador en posición invertida. Si lo hace, el corte de cabello puede ser muy profundo.

Corte alrededor de las orejas

Corte poco y separe delicadamente el recortador del cabello.

Corte de la nuca

Retire el recortador suavemente del cabello para terminar.

1. Cepille y quite cualquier recorte de cabello del cuerpo principal y alrededor de la cuchilla.

1. Cepille y quite cualquier recorte de cabello entre la cuchilla estacionaria y la móvil presionando hacia abajo la palanca de limpieza para alcanzar la cuchilla móvil.

Limpieza del recortador

▷ Uso del cepillo de limpieza 1. Quite el accesorio de peinado. 2. Sostenga el cuerpo principal, coloque sus dedos contra las cuchillas y enseguida apártelos del cuerpo principal.

Si realiza el lavado en el agua

El siguiente símbolo indica que la recortadora es lavable.

Significa que la parte portátil se puede lavar bajo el grifo.

Advertencia: quite la parte que agarra con la mano del cable de alimentación antes de realizar el lavado en el agua.

1. Desconecte el cable de alimentación del recortador.
2. Retire la cuchilla.
3. Enjuague y quite cualquier recorte de cabello que se encuentre adherido a las cuchillas con agua corriente.
4. Enjuague y quite cualquier recorte de cabello que se encuentre debajo del recortador con agua corriente.

1. Sacuda suavemente el recortador 4 o 5 veces y después seque los residuos de agua del recortador y de la cuchilla.
2. Coloque el recortador en una toalla con el interruptor en el cuerpo principal cara abajo para secarlo por completo.

Lubricación

Lubrique las cuchillas antes de utilizarlas o después de limpiarlas.

1. Aplique una gota de aceite a las puntas como indican las flechas.

Reinstalación de la cuchilla

Coloque el gancho de montaje en la montura de la cuchilla en el recortador y después empújelo hasta que haga clic.

Duración de la cuchilla

La duración de la cuchilla varía de acuerdo con la frecuencia de uso del recortador.

Por ejemplo, la vida útil de la cuchilla es de aproximadamente 3 años cuando se utiliza el recortador durante 10 minutos cada 3 días.

Reemplace las cuchillas si la eficiencia del corte disminuye notablemente a pesar del mantenimiento adecuado.

Vida de la batería

La vida de la batería varía de acuerdo con la frecuencia y la duración de uso del aparato.

Por ejemplo, la vida de la batería es de aproximadamente 6 años cuando se carga la batería 3 veces por mes.

No se debe dejar el aparato durante más de 6 meses sin cargarlo. La carga se descarga de la batería y es posible que la vida de la batería se acorte.

Quitar la batería recargable incorporada

La batería de este recortador no está diseñada para que la sustituya el usuario. Sin embargo, puede ser sustituida en un centro de servicios técnico autorizado.

El procedimiento que se indica a continuación muestra el modo de extraer la batería recargable cuando sea necesario desecharla.

1. Desconecte el cable de alimentación del recortador.
2. Retire la cuchilla del recortador. Retire el tornillo (a) y quite la tapa inferior (b).
3. Quite la tapa del disco selector (c), retire el tornillo (d) y desconecte el disco selector (e).
4. Quite los 2 tornillos (f).
5. Quite la carcasa (g), el panel delantero (h) y el panel lateral (i), luego retire el vástago de accionamiento del recortador (j).
6. Quite los 2 tornillos (k).

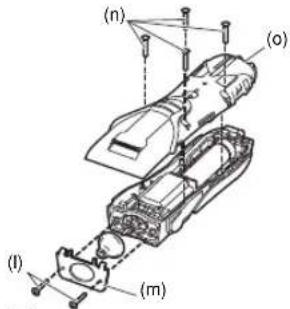

1. Quite los 2 tornillos (I) y desconecte la placa de empuje de caucho (m).
2. Quite los tornillos (n) y desconecte la carcasa (o).

1. Desconecte la cámara de la batería (p) y quite la batería (q).
2. Descargue la batería por completo antes de retirarla. Tenga cuidado de no cortocircuitar los terminales + y - de la batería antes de quitarla.

Para protección ambiental y reciclaje de materiales

Este recortador contiene una batería de Hidruro Metálico de Níquel. Por favor asegúrese de que la batería sea desechada en algún lugar oficialmente designado, si es que existe alguno en su país.

Lea por favor la "Información para Usuarios sobre la Recolección y Eliminación de Aparatos Viejos y Baterías Usadas" en la página 107.

Nivel de ruido: 61 (dB (A) re 1 pW)

B Bloque de la lámina ⑦ Lámina estacionaria (8) Lámina móvil (9) Palanca para limpieza

Aceite Pincel de limpieza Bolsa

1. Aplique algunas gotas de aceite en las láminas. (Ver página 48.)
2. Gire el selector para mover el accesorio peine hasta el largo de corte deseado (entre 1 mm y 20 mm).

Indicator	Comprimento de corte	Indicator	Comprimento de corte
1 1,0	mm 11	1,0 mm
2 2,0	mm • 12,5 mm
• 3,5	mm 14	14,0 mm
5 5,0	mm • 15,5 mm
• 6,5	mm 17	17,0 mm
8 8,0	mm • 18,5 mm
• 9,5	mm 20	20,0 mm

1. Cepille los cabellos cortados de entre la lámina estacionaria y la lámina móvil. Luego presione la palanca de limpieza para elevar la lámina móvil.

Limpieza del recortador

1. Aplique una gota de aceite en los puntos indicados por las flechas.

Recorte de patillas y bigote

Información para usuarios sobre la recolección y eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos significan que los aparatos eléctricos y electrónicos y las baterías no deberán ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente,

usted está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para sistemas empresariales y aplicaciones en la Unión Europea: si usted necesita descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el propio símbolo cumple con los requisitos establecidos por la Directiva para los químicos involucrados.
