HASZNÁLATI ÚTMUTATÓ SV 7 Premium Kärcher

Általános megjegyzések HU 5

Biztonsági tanácsok HU 5

Készülék leírása HU 8

Előkészítés HU 9

Üzem HU 9

A tartozékok alkalmazása HU 12

Ápolás és karbantartás HU 13

Segítség üzemzavar esetén HU 13

Müszaki adatok HU 14

Általános megjegyzések

Tisztelt Vásárló,

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi

használatra vagy a következő tulajdonos számára.

Rendeltetésszerű használat

A készüléket kizárólag magáncélra szabad használni a háztartásban:

A készülék göz fejlesztésére valamint kiömlött folyadékok és szilárd darabok felszívására alkalmas, ahogyan ez a használati utasításban le van írva.

A gyártó nem felel az olyan esetleges károkért, amelyek a nem rendeltetésszerű használat, vagy hibás kezelés következtében keletkeznek.

Szimbólumok az üzemeltetési útmutatóban

⚠ VESZÉLY

Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.

⚠️FIGYELMEZTETÉS

Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.

⚠VIGYÁZAT

Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.

Szimbólumok a készüléken

Göz

FIGYELEM – Égésveszély

A gözsugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé.

A készüléket csak kiömlött folyadékok felszívására használja. A készülék nem alkalmas folyadékok tartályból való felszívására.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. (A címet lásd a hátoldalon)

Alkatrészek

Kizárólag eredeti KÄRCHER alkatrészeket használjon. Ezen Gépkönyv végén találhatja a pótalkatrészek rövid áttekintését.

Biztonsági tanácsok

A jelen üzemeltetési utasításban található utasítások mellett figyelembe kell venni a törvényes, általános, biztonsági és balesetmegelőzési előírásokat. A fenti utasításokkal meg nem egyező használat a garancia megszűnéséhez vezet.

⚠ VESZÉLY

• Tilos a tüzveszélyes helyiségekben történő üzemeltetés.
  A készülék veszélyes területen történő alkalmazása során figyelembe kell venni a megfelelő biztonsági előírá-sokat.
  ■ A készüléket ne használja olyan úszómedencében, amely vizet tartalmaz.
  A gözsugarat ne irányítsa közvetlenül olyan eszközökre, amelyek elektromos alkatrészeket tartalmaznak, mint pl. kályhák belseje.
  A készülék és a tartozék elő irásszerű állapotát használat előtt ellenőrizni kell.

Ha a készülék állapota nem kifogástalan, akkor nem szabad használni. Kérem, külö-nösen ellenőrizze a hálózati csatlakozóvezetéket, a biz-tonsági zárat és a göztömlőt.

A sérült hálózati csatlakozóvezetéket azonnal cseréltesse ki felhatalmazott szervizzel/villamos szakemberrel.
A sérült göztömlőt azonnal cserélje ki. Csak a gyártó által ajánlott göztömlőt (a rendelési számot lásd a pótalkatrész listában) szabad alkalmazni.
■ Ne fogja meg nedves kézzel a hálózati csatlakozót és du-galjat.
■ Mezítláb soha ne üzemeltesse a készüléket.
■ Soha ne érintse meg a készüléket nedves kézzel vagy lábbal, ha a hálózati csatlakozó a konnektorhoz csatlakoztatva van.
■ Soha ne merítse a készüléket, annak kábelét vagy a csatlakozóit vízbe vagy más folyadékba.
■ Nem szabad olyan tárgyat kezelni a gözsugárral, amely egészségre káros anyagot (pl. azbesztet) tartalmaz.
A gözsugarat nem szabad kis távolságból kézzel megérinteni, emberre, illetve állatra irányítani (forrázásveszély).

⚠️FIGYELMEZTETÉS

A készülék IEC 60364-nek megfelelő elektromos csatlakoztatását villanyszerelővel kell elvégeztetni.
A készüléket csak váltóáram mal szabad üzemeltetni. A feszültségnek meg kell egyeznie a készülék típustábláján található tápfeszültséggel.
Nedves helyiségben, pl. fürdőszobában, a készüléket csak előkapcsolt FI védőkapcsolóval ellátott aljzatról szabad üzemeltetni.
Az alkalmatlan elektromos hosszabbító vezetékek veszélyt okozhatnak. Csak fröccsenővíz ellen védett, legalább 3x1 mm² keresztmet-szetű elektromos hosszabbító vezetéket szabad használni.
A hálózati dugó és a hos- szabbító vezeték csatlakozó- ja nem kerülhet vízbe.
A hálózati vagy hosszabbító vezeték csatlakozóinak cse-réjekor szavatolni kell a frec-csenővíz elleni védelmet és a mechanikai szilárdságot.
A felhasználónak rendelte-tésszerűen kell használnia a készüléket. Figyelembe kell venni a helyi viszonyokat, és a készülékkel történő munkavégzés során ügyelni kell má-sokra, főként a gyerekekre.

Ez a készülék nem alkalmas arra, hogy korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező vagy tapasztalat és/vagy ismeret hiányában lévő személyek használják, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy betanítot-ták őket a készülék használatára és megértették az ebböl eredő veszélyeket.

Gyermekek a készüléket csak akkor használhatják, ha 8 év felettiek, és ha a bizton-ságukért felelős személy fel-ügyeli öket, vagy ha megtaní-tották öket a készülék használatára és megértették az ebből eredő veszélyeket.

■ Gyermekeknek nem szabad a készülékkel játszani!

■ Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak.

Tisztítást és felhasználó általi karbantartást nem szabad gyermekeknek felügyelet nélkül elvégezni.

■ A készüléket nem szabad felügyelet nélkül hagyni, amíg üzemel.

Vigyázat hálózati dugaljjal ellátott csempézett falak tisztításánál.

■ Ne szívjon fel savakat vagy oldatokat, mivel ezek a ké-szüléket károsíthatják. Ne szívjon fel robbanékony poro-kat vagy folyadékokat, mivel a készülék belsejével érint-kezve robbanást okozhatnak.

■ Ne szívjon fel mérgező anya gokat.
■ Ne szívjon fel égő vagy izzó tárgyakat, mint cigarettecsikk, hamu vagy más hasonló égő vagy izzó anyagok.
Ha a készülék leesne, akkor jóváhagyott ügyfélszolgálati helyen át kell vizsgáltatni, mivel belső meghibásodások léphettek fel, amelyek a termék biztonságát korlátozhatják.

VIGYÁZAT

Ügyeljen arra, hogy a hálózati vagy hosszabbító kábel ne sérülhessen meg vagy károsodhasson azáltal, hogy áthajtanak rajta, becsípődik valahová, megrántják vagy ha-sonló hatások érik. A hálózati kábelt védeni kell a hőtől, olajtól és kiálló élektől.
■ Vízzel feltöltés alatt kapcsolja a készüléket sé húzza ki a há- lózati kábelt.
A víztartályba tilos oldószert, ol dószertartalmú folyadékot vagy hígítás nélkül savat (pl. tisztító- szert, benzint, festékhígítót és acetont) tölteni, mivel az megtá- madhatja a készülékben hasz- nált anyagokat.
■ A készüléket csak szilárd talajon szabad felállítani.
■ Ne helyezze a forró készüléket höre érzékeny felületre.
A készüléket nem szabad be kapcsolt tűzhely, villamos kemence vagy más hőforrás közelébe állítani.

■ Ne nyomja a gombokat túl hevesen és kerülje hegyes tárgyak használatát, mint pl. ce-ruza vagy hasonlók.
A készüléket csak a leírásnak, ill. az ábrának megfelelő módon üzemeltesse vagy tárolja!
■ A gózkart üzemeltetésnél ne szorítsa le.
■ Mielőtt a készüléket leválasztja az áramról, először mindig kapcsolja ki a főkapcsolóval.
A készülék hálózatról történő leválasztásához ne a csatlakozókábelnél fogva húzza, hanem a dugót megfogva.
■ Soha ne tekerje a hálózati kábelt a készülék köré, főleg amíg a készülék meleg.
A készüléket védeni kell az esőtől. A készüléket nem szabad kültéren tárolni.

Biztonsági berendezések

A biztonsági berendezések a felhasználó védelmét szolgálják és nem szabad őket hatályon kívül helyezni vagy működésükben megkerülni.

Kibiztosító gomb

■ A fogantyú a gőz szívótömlőn kioldó gombbal rendelkezik, amely a véletlenszerű gőzleadást megakadályozza.
Ha a göz-szívótömlő az üze- melés során rövid időre fel- ügyelet nélkül marad, akkor ajánlatos a kioldó gomb akti- válása (stop gombot meg- nyomni).

A gözképzés ismételt kioldá-sához kapcsolja ki a kioldó gombot (ismét nyomja meg a stop gombot).

Készülék leírása

A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt.

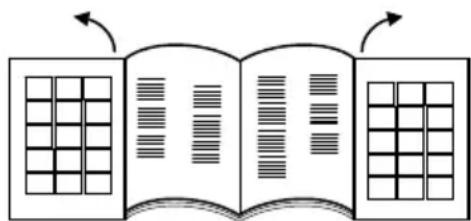

Kérjük, hajtsa ki az ábrákat tartalmazó oldalakat!

1 F ökapcsoló
2 G özkazánkapcsoló
3 Vízhiány - ellenőrzőlámpa
4 Nyomásjelző - ellenőrzőlámpa
5 Szívóteljesítmény - ellenőrzölámpa
6 A szállításhoz használt felcsapható fogantyú
7 Víztartály töltőcsonk
8 G őzszabályozás
9 Készülék dugalj fedéllel
10 Levegőtávozás-rács
11 Görgök
12 Hálózati kábel
13 Hálózati vezeték fiók
14 Pihenőtartó
15 EPA-szürő
16 Emelő a HEPA-szűrő kiakasztásához
17 Vízszűrő-tartály
18 Vízszűrő-tartály fogantyú
19 A vízszűrő fedele
20 Vízszűrő-betét
21 Formázott szivacs-szűrő
22 Mikroperforált szűrő
23 Könyökcső

Tartozékok

Göz tartozék

A Göz szívótömlő

A1 Tartozék csatlakozó

A2 Kibiztosító gomb

A3 Gözgomb

A4 Szívó gomb

A5 Markolat

A6 Gözdugasz

A7 Gözdugó-rögzítés

B G őz szívócsövek

B1 Parkolóállás

B2 Elzáró kar

C Padlófej

C1 Kefecsík betét
C2 Gumiél betét
C3 Kemény gumi betét
C4 A betétek bereteszelése

D G őzszívó kézi fúvóka

D1 Ablaktisztító betét (széles)

D2 Ablaktisztító betét (keskeny)

D3 Kefe betét

D4 Frottírhuzat

E G zszívó pontsugár fúvóka

E1 Hosszabbító

E3 Körkefe

Szívó tartozék

E2 Kárpitfej (kicsi)

F Réstisztító fej

G Kárpitfej (nagy)

H Bútorkefe

További tartozékok

I Mérőpohár

J Csötisztító kefe csövekhez és szívótömlőkhöz

K Tartozék táska

L Póttömítések (O-gyűrű készlet)

M Habmentesítő folyadék (FoamStop)

Előkészítés

A víztartály feltöltése

Megjegyzés

Használhat normál vezetékes vizet.

Mivel azonban a természetes víz meszet tartalmaz, amely idővel vízkő képződéséhez vezethet, ajánljuk egy olyan keverék használatát, amely 50% vezetékes vizet és 50% desztillált vizet tartalmaz.

FIGYELEM

Anyagi kár a víztartály helytelen folyadék feltöltése által.

→ Ruhaszárító gépből származó kondenzvizet nem szabad használni!
→ Ne töltsön bele tisztítószert vagy más adalékot (például illatosítót)!
→ Ne használjon tiszta desztillált vizet! Max. 50% desztillált víz és 50% csapvíz.
→ Ne használjon összegyűjtött esővizet!

Ábra

→ A víztartály betöltő támasztékát kifelé húzni.

Ábra

Ábra

→ A víztartályt kb. 0,5 liter vízzel feltölteni, amíg látható nem lesz az úszó, amely a maximális feltöltési szintet jelzi.
→ Zárja be a víztartályt.

Megjegyzés

A víztartály a gözfejlesztőt automatikusan ellátja vízzel. Az első használatba vétel előtt a víztartályt kétszer fel kell tölteni.

Vízszűrő-tartály feltöltése

FIGYELEM

Anyagi kár üres vízszűrő-tartály miatt.

→ Biztosítani kell, hogy a vízszűrő-tartály üzem alatt mindig fel legyen töltve.

Ábra

→ A víztartály fogantyúját megemelni.
→ A vízszűrő tartályt kihúzni.

Ábra B 2

→ A fogantyút hátra fordítani.

Ábra B 3

→ Vízszűrő-betétet kivenni.

Ábra B 4

→ Töltse fel a vízszűrő-tartályt vezetékes vízzel, míg a MAX H₂O vízszintjelző teljesen el nem tűnik.
→ A habmentesítő folyadékból (FoamStop) egy zárókupaknyit kell tenni a vízszűrőtartályba.

Ábra B 3

→ Helyezze ismét vissza a vízszűrő-betétet a vízszűrő-tartályba.

Ábra B 2

→ Állítsa vissza a fogantyút az eredeti helyzetébe, amíg bekattan.

Ábra B 1

→ A vízszűrő betétet a fogantyúnál fogva helyezze be a készülékbe.

Megjegyzés: A porszívó működése a beszívott levegőnek a vízszűrőben történő megforgatásán alapszik. Amely során a padlóburkolatról felszívott anyag és a tisztítószer-maradványok összegyűlnek a vízfürdőben. Bizonyos körülmények között ez habképződéshez vezethet. Ennek elkerülése érdekében a vízfürdőbe egy zárókupaknyi habmentesítő folyadékot kell tenni. Üzemeltetés közben csekély habképződés léphet fel, amely teljesen normális, és nem akadályozza a gép működését.

Üzem

Üzemelés alatt kívánatos a készüléket vízszintesen fel- állítani.

⚠VIGYÁZAT

Sérülésveszély véletlenül kilépő göz miatt.

→ Győződjön meg róla, hogy munkaszünet esetén vagy, ha a készüléket nem felügyelik a kioldógomb a stop pozícióban mindig aktiválva legyen.

Megjegyzés

A gözképzés folytatásához a stop pozíciót ismételt megnyomással kapcsolja ki.

Ábra C 1

→ Nyissa ki a készülék dugaljának fedelét.
→ A gőzdugaszt szilárdan a készülék dugaljába kell nyomni. Eközben a dugónak hallhatóan be kell kattanni.

Ábra C 2

→ Dugja be a hálózati dugót a dugaljba.

A tartozékok csatlakoztatása

Ábra D 1

→ Minden tartozék közvetlenül a fogantyúhoz vagy a gőz-szívócsövekhez rögzíthető.

Ábra D 2

→ A két hosszabbító cső egymással összekötéséhez figyelembe kell venni a nyíl irányokat.

Gőzölés és szívás tartozékai

Ábra

→ Kösse össze a markolatot vagy a hosszabbító csövet a kívánt tartozékkal.

Ábra

⚠VIGYÁZAT

Sérülésveszély göz által!

→ A készülék üzeme alatt a reteszkarnak zárt helyzetben kell maradnia!
→ A zárókar középen áll, (nyitva állás).
→ A tartozékok biztosítása: A zárókart fordítsa jobbra és tolja lefelé (zárva állás).
→ A tartozékok használata előtt ellenőrizze azok biztos kapcsolódását.
→ A tartozékok leválasztásához: A zárókart felfelé tolni és azután balra fordítani.
→ A zárókar most ismét középen áll, a tartozékokat most szét lehet húzni.

Szívás üzemmód

Ezzel a készülékkel port és kiömlött folyadékot is fel lehet szívni.

⚠VIGYÁZAT

Sérülésveszély véletlenül kilépő göz miatt.

→ Kapcsolja be a kioldógombot.

Ábra E1

→ Nyomja meg a főkapcsolót. A szívóteljesítmény ellenőrzőlámpák első szintje villogni kezd.

Ábra E2

→ Nyomja meg röviden a szívógombot a fogantyún. A szívó üzemmód a legkisebb teljesítménnyel bekapcsol. A szívóteljesítmény ellenőrzőlámpák első szintje folyamatosan világít.
→ Szívóüzem befejezése: Nyomja meg ismét a szívógombot.

Megjegyzés

A szívó funkció ismételt bekapcsolásakor a készülék a legutóbb beállított szívóteljesítménnyel kezd el működni.

A szívóteljesítmény beállítása

A szívóteljesítmény beállítása a tisztítandó felülettől függ.

Ábra E2

→ A szívógombot lenyomni és nyomva tartani.
→ A szívóteljesítmény először folyamatosan növekszik, majd a legnagyobb teljesítmény elérésekor folyamatosan csökken.
Ezt a szívóteljesítmény ellenőrzőlámpái jelzik ki.

Fokozat Anyag / Felület
1 Függöny
2 Kanapé és kárpit
3	S z önyeg / Padlószó
4 Padlók leszívása vagy folyadék felszívá-sa

Megjegyzés

A fokozatszámok megfelelnek a szívóteljesítmény ellenőrzőlámpa kijelzőinek.

Vízszűrő

Ha a vízszűrő tartályban a szennyezett víz szintjelzője elérte a legmagasabb szintet, akkor a szívófunkció automatikusan leáll. Ekkor a motor magasabb fordulatszáma hallható. Újabb 10 másodperc után a készülék automatikusan szünetre kapcsol.

Ábra E1

→ Kapcsolja be a készüléket.

Ábra I

→ Öntse ki a szennyezett vizet a vízszűrő tartályból.

Ábra B 4

→ Ezután vizet kell utántölteni, amíg el nem éri a szükséges vízszintet.

FIGYELEM

Anyagi károk a szünet funkció alatti közvetlen ismételt bekapcsolás miatt.

→ A kimenő levegő szűrő megrongálódásának elke-rülése érdekében a készüléket a szünet funkció alatt ne kapcsolja be.

A tisztítási munka folytatásához lásd „A vízszűrő-tartály kiürítése és tisztítása“ fejezetet.

Gőzülés üzemmód

Ábra E1

→ Nyomja meg a főkapcsolót. A szívóteljesítmény ellenőrzölámpák első szintje villogni kezd.

Ábra F 1

→ Nyomja meg a gözfejlesztő kapcsolót, a kapcsoló világítani kezd.
→ Várja meg, amíg a nyomásjelző ellenőrzőlámpa világít.
Ekkor a készülék kész a gözölés üzemmódra.

Ábra F2

→ Nyomja meg a gözölés gombot a fogantyún. A gözkibocsátás addig tart, amíg a gözölés gombot nyomva tartja.

Ábra F1

→ A gözölés üzemmód befejezéséhez nyomja meg a gözfejlesztő kapcsolót.

A gözkibocsátás beállítása

A gözkibocsátást a göz-szabályozó forgókapcsoló segítségével optimalizálni lehet.

Ábra F3

→ A gözkibocsátás növeléséhez: a forgókapcsolót az órajárás irányában elfordítani.
→ A gözkibocsátás csökkentéséhez: a forgókapcsolót az óra járásával ellenkező irányban elfordítani.
■ Enyhe göz: (1-2 állás) Növények lepermetezéséhez, anyagok, tapéták, kárpitozott bútorok tisztításához stb.
■ Normál göz: (3 pozíció) Szönyegpadlókhoz, szönyegekhez, ablakokhoz, padlókhoz.
■ Erős göz: (4-5 állás) Makacs koszolódás, folt és zsír eltávolításához.

A víztartály utántöltése

A víztartályt bármikor fel lehet tölteni.

Megjegyzés

Ha a gözfejlesztőből kifogy a víz, akkor a szivattyú automatikusan vizet szállít a víztartályból a gözfejlesztőbe. Ha a víztartály üres, akkor a szivattyú nem tudja feltölteni a gözfejlesztőt és a rendszer blokkolja a gözö- lést.

A víztartályban jelentkező vízhiányra a vízhiány ellenőrzőlámpa és egy hangjelzés figyelmeztet.
A munka folytatásához lásd a „Víztartály feltöltése“ fejezetet.

Gőzölés és szívás üzemmód

Ábra E1

→ Nyomja meg a fökapcsolót.
A szívóteljesítmény ellenőrzőlámpák első szintje villogni kezd.

Ábra F1

→ Nyomja meg a gözfejlesztő kapcsolót, a kapcsoló világítani kezd.
→ Várja meg, amíg a nyomásjelző ellenőrzőlámpa világít. Ekkor a készülék kész a gözölés üzemmódra.

Ábra E2

Ábra F2

→ Nyomja meg egyszerre a gözölés- és a szívógombot a fogantyún. A szívó üzemmód elkezdődik a legalacsonyabb teljesítménnyel és egyidejűleg megindul a gözkibocsátás.

A szívó- és gözölés üzemmód további használatához olvassa el a „A gözölés üzemmód“ és „A szívó üzemmód“ fejezeteket.

A tartozékok lerakása

Ábra G

→ Munka megszakítása esetén a göz-szívócsövet akassza be a parkoló tartóba.

Energiatakarékos üzemmód

Ha a készüléket 15 percnél tovább nem használják, akkor automatikusan üzemkész állapotba kapcsol és a fűtőkazán kikapcsol.

A szívóteljesítmény ellenőrzőlámpájának első fokozata lassabban kezd villogni, mint a szívás kijelzés normál bekapcsolása esetén.

Az ismételt üzembe helyezéshez a következő lehetőségek állnak rendelkezésre:

Ábra E1

→ Kapcsolja ki és ismét be a főkapcsolót.

vagy Ábra E2

Ábra F2

→ A gözgombot vagy a szívó gombot legalább 3 má- sodpercig nyomni.

Az üzemeltetés befejezése

Ábra E1

→ Nyomja meg a fökapcsolót.

Ábra C 2

→ Válassza le a hálózati kábelt az áramhálózatról.

Ábra H

→ Válassza le a gözcsatlakozót a készülékről: a gözcsatlakozó rögzítését tartsa nyomva és húzza ki a gözcsatlakozót a készülék dugaljából.

A készülék tárolása

FIGYELEM

Anyagi károk, mivel a tartozékokat használat után nem tisztították meg.

→ Mielött a készüléket elteszik mindig meg kell tisztítani az összes tartozékot.

→ Minden tartozékot válasszon le.

→ A tartozékokat vízcsap alatt tiszta vízzel öblítse le.

→ A csöveket és a gőz-szívócsövet a csőtisztító kefével tiszta víz alatt kell kiöblíteni.

→ A tartozékokat ezután hagyja megszáradni.

→ A készüléket száraz és fagymentes helyen tárolja.

A vízszűrő-tartály kiürítése és tisztítása

Ábra B 1

→ A víztartály fogantyúját megemelni.

→ A vízszűrő tartályt kihúzni.

Ábra B 2

→ A fogantyút hátra fordítani.
→ Vízszűrő-betétet kivenni.

Ábra I

→ A vízszűrő tartály kiürítéséhez a töltőberendezést kell megdönteni.

Ábra J

→ Húzza ki a könyökcsövet a mikroperforált rácsos szűrőházból, amíg az teljesen el van távolítva.
→ Minden komponenst el kell távolítani és folyóvíz alatt kiöblíteni.
A szüröt megrongálódás esetén ki kell cserélni. Új szürö beszerzésével kapcsolatban kérem, forduljon jóváhagyott ügyfélszolgálathoz.

FIGYELEM

Anyagi károk a könyökcső mikroperforált szűrőbe történő helytelen behelyezése miatt.

→ Behelyezéskor ügyeljen arra, hogy a könyökcsövön lévő nyíl megegyezzen a mikroperforált szűrőn lévő jelöléssel.

Ábra B 3

→ Helyezze ismét vissza a vízszűrő-betétet a vízszűrő-tartályba.

Ábra B 1

→ A vízszűrő betétet a fogantyúnál fogva helyezze be a készülékbe.

Ábra B 1

→ Állítsa vissza a fogantyút az eredeti helyzetébe, amíg bekattan.

Ábra L

→ A hálózati kábelt egyenletesen tekerje fel és a helyezze a hálózati kábeltartóba.

Ábra M

→ Helyezze a vízszűrő-tartályt a helyére és ügyeljen arra, hogy az pontosan a helyén legyen.

A tartozékok alkalmazása

■ Bőr, különleges anyagok és fafelületek kezelése előtt olvassa el a gyártó utasításait és mindig tegyen egy próbát egy nem látható helyen vagy egy mintán. Hagyja megszáradni a gözzel kezelt felületet, hogy ellenőrizni tudja, hogy annak színe vagy formája megváltozott-e.
■ Fafelületek (bútor, ajtó stb.) kezeléséhez ajánlatos különösen óvatosan eljárni, mivel egy túl hosszú gözöléses kezelés a viaszbevonatot, a felület színét és fényét károsíthatja. Ezeken a felületeken ezért a göz alkalmazása csak rövid ideig ajánlott, vagy a tisztításhoz használjon gözzel átitatott rongyot.
Különösen érzékeny felületekhez (pl. szintetikus anyagok, lakkozott felületek stb.) ajánlott a gőzölő funkciót a legkisebb teljesítménnyel használni.
■ Nemesacél tisztítása: kerülje az abraziv kefék használatát. A kézi szórófejet gumiéllel vagy a pontszóró fúvókát kerek kefe nélkül helyezze be.

Textíliák felfrissítése

A készülékkel történő kezelés előtt mindig ellenőrizni kell a textília ellenálló képességet egy nem látható helyen: Először begőzölni, azután száradni hagyni és végül szín- és formatartósságra ellenőrizni.

Padló szórófej

FIGYELEM

Anyagi károk a gözteljesítmény túl magas beállítása mi- att.

→ Érzékeny padlózatok, mint pl. parketta tisztítását mindig csak a legmagasabb szívételjesítmény és minimális gözteljesítmény mellett szabad végezni.

Alkalmazási példák

■ Nagy felületek, kerámia, márvány padlózat, parkett, szönyegek, stb. tisztítása.
■ Padló szívófej kefecsík betéttel: makacs szennyeződések oldása és lesúrolása.
A padló szívófej gumiél betéttel: Folyadék felszívásához sima felületról.
■ Padló szívófej keménygumi betéttel: szönyegpadlók tisztításához és felfrissítéséhez.

A betétek felszerelése

Ábra D 3

→ A padlófej reteszét tolja kifelé.
→ A betétet helyezze a kefe aljára.
→ A betét biztosításához a reteszt tolja befelé.
→ A betét eltávolítása: a reteszt tolja ismét kifelé.
→ Vegye ki a betétet.

Pontszórófej

Minél közelebb tartja a szórófejet a szennyezett felülethez, annál jobb a tisztítás hatásfoka, mivel a gőz hőmérséklete és nyomása közvetlenül a kiáramláskor a legmagasabb.

Alkalmazási példák

■ Pontsugár fúvóka használata nehezen elérhető helyekhez ajánlott.
■ Nemesacél, ablaküveg, tükrök és zománcozott felületek tisztítása.
Lépcsők, ablakkeretek, ajtófélfák, alumíniumprofilok sarkainak tisztítása.
■ Csaptelepek tisztítására.
■ Spaletták, fütötestek tisztítása.

Pontsugár fúvóka és tartozékok

FIGYELEM

Anyagi károk (pl. karmolás lakkozott felületen) a körkefe érzékeny felületen történő használata miatt.

→ A körkefét ne használja érzékeny felületeken.
A körkefe, rendkívül kis felületeken lévő makacs szennyeződésekre, mint pl. tűzhelyek, redőnyök, csempefugák, szaniter berendezések, stb. alkalmas.
■ Hosszabbítás: Ezzel a tartozékkal optimális tisztítás érhető el a kimondottan hozzáférhetetlen helyeken. Ideális fütőtestek, ajtófélfák, ablakok, redőnyök, szaniter berendezések tisztításához.

Kézi szórófej

Alkalmazási példák

Kézi szívófej használata nagy üveg- és tükörfelületekhez, bármilyen sík felülethez, vagy szövetbevonatú felületekhez, mint pl. kanapék, matracok, stb. ajánlott.

Kézi szórófej és tartozékok

■ Ablaktisztító betét, széles: nagyobb méretű ablaktáblákhoz és felületekhez.
■ Ablaktisztító betét, keskeny: kisebb méretű ablak-táblákhoz és felületekhez.
Kefekoszorú: szőnyegekhez, lépcsőkhöz, autóbelsőhöz, szövetfelületekhez általában (egy nem látható helyen végzett próba után). Abraziv tisztításhoz és súroláshoz.
A frottír huzatot húzza a kézi szórófejre. Különösen alkalmas kis lemosható felületekre, zuhanykabinokra, tükörre.

Üvegtisztítás

FIGYELEM

Anyagi károk hideg ablakfelületre történő gözölés miatt.

→ Alacsony hőmérsékletű évszakokban melegítse elő az ablaktáblákat úgy, hogy a kezelendő felületet kb. 50 cm távolságból gözzel kezeli.

FIGYELEM

Anyagi kár az ablakkeret kezelt részén történő gözölés miatt.

→ A gözt ne irányítsa erre a helyre.
→ Üvegfelületeket kb. 20 cm távolságból egyenletesen gözölje be.
→ A gözellátást kikapcsolni.
→ Az üvegfelületet sávokban felülröl lefelé a gumiéllel lehúzni és leszívni.
→ A gumiélet és az alsó ablakszélet szükség szerint törölje szárazra.

Kárpitfej (kicsi)

Ez alkalmas arra, hogy szennyeződést szűk helyről, mint pl. csempefuga, ajtókeret, redőnyrés stb. kiszívják.

Kárpitfej (nagy)

■ Szövet felületek, mint pl. kanapé, fotel, matrac, autóülés, stb. tisztításához.

Réstisztító fej

■ Sarkokhoz, fugákhoz, fütötestekhez és nehezen elérhető területekhez.

Bútorkefe

- Érzékeny felületek, mint pl. képkeretek, könyvek, stb. tisztításához.

Külön tartozékok

Körkefe készlet (rendelési szám: 2 860-231) - 4 színes körkefe a pontszórófejhez.

HEPA-szűrő (Rendelési szám: 2 860-229)

Ápolás és karbantartás

⚠ VESZÉLY

Életveszély áramütés által!

→ Minden ápolási- és karbantartási munka megkezdése előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
→ Hagyja lehülni a készüléket.
→ Elektromos alkatrészeken történő javításokat és munkákat csak jóváhagyott szerviz szolgálat végezhet el.

Ápolás

Keféket kihüléshez és száradáshoz ne állítsa a sörtékre, hogy azok ne veszítsék el formájukat.
A külső burkolat tisztításához használjon egy nedves rongyot. Kerülje oldó- és tisztítószerek használatát, mivel ezek a műanyagfelületeket károsíthatják.
A vízszűrő tartály tisztításához lásd „A készülék tárolása“ fejezetet.

Karbantartás

■ Rendszeresen ellenőrizze a gözcsatlakozó tömítéseinek állapotát. Amennyiben szükséges cserélje ki.
■ Végezze el ugyanezeket az ellenőrzéseket a gözcsövek csatlakozótömítéseinél és a markolaton is.

HEPA-szűrő

FIGYELEM

Anyagi károk a HEPA szűrő helytelen tisztítása miatt.

→ Szükség esetén csak folyóvíz alatt tisztítsa, ne dörzsölje vagy kefélje le.
→ A vízszűrő tartály levételéhez lásd „A vízszűrő tartály feltöltése“ fejezetet.

Ábra K

→ Emelje meg a HEPA szűrő kiakasztó karját és a szűrőt vegye ki a helyéről.
→ Tisztítsa meg a HEPA szűrőt hideg, folyó víz alatt.
→ Tisztítás után óvatosan rázza meg az esetleges koszdarabok és a felesleges víz eltávolítására.

Megjegyzés

A HEPA szüröt fény- és höforrásoktól távol hagyja a levegön kiszáradni. A HEPA szüröt csak szárazon helyezze ismét a készülékbe.

■ HEPA szüröt megrongálódás esetén cserélje ki
■ A HEPA szüröt 4 havonta meg kell tisztítani.
■ Ügyeljen a HEPA szűrő megfelelő helyzetére a tartóban.
■ A HEPA szűrőt a karral ismét szorítsa be.

Segítség üzemzavar esetén

Gyakran egyszerű okok rejlenek a meghibásodások mögött, amelyeket a következő áttekintéssel a felhasználó is megszüntethet. Kétség esetén, vagy ha nem az itt felsorolt hibák valamelyikét tapasztalja, forduljon a jogosultsággal rendelkező ügyfélszolgálathoz.

⚠ VESZÉLY

Életveszély áramütés által!

→ Minden ápolási- és karbantartási munka megkezdése előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
→ Hagyja lehülni a készüléket.
→ Elektromos alkatrészeken történő javításokat és munkákat csak jóváhagyott szerviz szolgálat végezhet el.

A készülék nem szív

Az áramellátás megszakadt

→ Húzza ki a hálózati dugaszolót, ellenőrizze a csatlakozókábelt és hálózati dugaszolót, hogy nem sé-rültek-e meg.

A tartozékok/szívótömlő/szívócső el vannak záródva vagy befogják

Ha a tartozékok/szívótömlő/szívócső 10 másodpercnél hosszabb ideig el vannak záródva vagy befogják őket, akkor nyomáshiány keletkezik és az elektronika biztonsági okokból kikapcsolja a motort.

→ A készüléket ki kell kapcsolni.
→ Távolítsa el az elzáródásokat.
→ Kapcsolja be a készüléket.

Gyenge / csökkenő szívóteljesítmény

A tartozék eltömödött

→ A tartozék, a szívótömlő vagy a szívócsövek eldugultak, a dugulást okozó tárgyat el kell távolítani.
→ Vízszűrő-betétet tisztítani.
→ Cserélje ki a vizet a vízszűrő-tartályban.

HEPA-szűrő szennyezett

→ Cserélje ki a HEPA-szűrőt.

A tisztítási teljesítmény csökken

A víz a vízszűrő-betétekben erőteljesen koszolódott.

→ Cserélje ki a vizet a vízszűrő-betétekben.

Vízszivárgás folyadékok felszívása közben

Az úszókapcsoló blokkolva van.

→ Tisztítsa meg a vízszűrő-tartály fedelét.

A porszívó nem szív

Az úszókapcsoló beavatkozása.

→ Kapcsolja ki a porszívót, gondoskodjon a tartályban a megfelelő vízszintröl és ismét kapcsolja be a készüléket.

Műszaki adatok

Elektromos csatlakozás
Feszültség 220-240	V1~50-60 Hz
Védelmi fokozat IP X4
Védelmi osztály I
Teljesítményre vonatkozó adatok
Kazán felvett teljesítménye 1100 W
A turbina névleges teljesítménye 1100 W
Max. göznyomás 0,4 MPa
Felfűtési idő 5 Perc
Max. gözmennyiség 65 g/min
Töltési mennyiség
Gőztartály	0,45
Víztartály 0,5 l
Vízszűrő-tartály 1,2 l
Méretek
Hossz 510 mm
Szélesség 330 mm
Magasság 340 mm
Tartozékok nélküli súly 9,1 kg
Hangnyomás szint
Hangnyomás szint (EN 60704-2-1) 71 dB(A)

A müszaki adatok módosításának jogát fenntartjuk!

Obsah
