HASZNÁLATI ÚTMUTATÓ ASP 6 L ATIKA

Erediti használati utalítás

Stroj za cijepanje

ogrjevnog drveta

Originalne upute za rad

Spaccalegna

H EK megfelelőségi nyilatkozat a következő irányelvnek megfelelően: 2006/42 EK

H Ezennel kijelenti a gyártó,

HR Ovime mi,

H kizárólagos felelőséggel, hogy az alábbi termék

Brennholzspalter (Tüzifa hasogató) ASP 6 L

megfelel a fent nevezett EK irányelvek rendelkezéseinek, valamint a következő irányelvek rendelkezéseinek: 2004/108/EK.

A következő harmonizált szabványokat alkalmaztuk:

Primijenjene su sljedeće harmonizirane norme:

H A müszaki dokumentumok a következő címen igényelhetők:

FIN Lait teen kuvaus - H A berendezés leírása - HR Opis uređaja

H Kezelőkarok felszerelése

Tipp: Kenje meg a fém hevederlemezeket!

H Helyezze fel a kezelőkarokat és vezesse be a csövet a keresztkapcsolás üresen hagyott részébe.

HR Umetnite ručice za posluživanje i cijev u šupljinu poprečnog spoja.

H A mellékelt csavarokkal, alátétgyűrűkkel és anyákkal biztosítsa a kezelőkarokat.

HR Osigurajte ručice za upravljanje pomoću vijaka, podložnih pločica i matica.

H A kerekek felszerelése

HR Montiranje kotača

H A asztallap felszerelése

▶ A beszerelési pozícióban zárócsapszeg található.
▶ Az asztallemezt helyezze a megfelelő tartóvasakba.
▶ Ügyeljen arra, hogy a zárócsapszeg a helyére kattanjon.

HR Montiranje ploča stola

▶ U poziciji za ugradnju prisutan je svornjak za blokiranje.
▶ Umetnite ploču stola u odgovarajući kutni držač.
▶ Pazite na to da je svornjak za blokiranje uglavljen.

A gépet nem szabad üzembe helyezni, amíg a jelen kezelési utasítást el nem olvasta, valamennyi leírt tudnivalót figyelembe nem vett és a gépet a leírtak szerint nem szerelte össze.

A kezelési utasítást a további használathoz kérjük megőrizni.

Tartalom

Megfelelőségi nyilatkozat	1
A berendezés leírása / Pótalkatrészek	3
Szerelése	6
Szállítási terjedelem	69
Jelölések	69
Rendeltetésszerű alkalmazás 70
További kockázatok 70
Biztonságos munkavégzés 70
Szállítási tudnivalók 71
Felállítás	71
Üzembehelyezés	71
Munkavégzés a tűzifa aprítógéppel 72
Karbantartás és tisztítás 75
Műszaki adatok 76
Lehetséges zavarok 77
Garancia 77

Szálítási terjedelem

A kicsomagolás után kérjük, ellenőrizze a karton tartalmának

▶ teljességét
- és esetleges szállítási sérüléseit.

Kifogásait haladéktalanul közölje a kereskedővel, szállítóval ill. a gyártóval. A későbbi reklamációkat nem áll módunkban elismerni.

▪ 1 előreszerelt berendezés	▪ 2 keréksapka
▪ 1 kezelőkar - jobb	▪ 1 tengely
▪ 1 kezelőkar - bal	▪ 1 csavartasak
▪ 1 asztal	▪ 1 kezelési útmutató
▪ 2 kerék	▪ 1 garancianyilatkozat

Jelölések - Berendezés

Üzembehelyezés előtt olvassa el a kezelési utasítást és a biztonsági tudnivalókat, és munkája során mindenkor vegye figyelembe azokat.

Figyelem!

A javítási, karbantartási és tisztítási munkák előtt állítsa le a motort és húzza ki a hálózati csatlakozót!

Fennáll a vágási és horzsolási sebesülés veszélye, nem szabad a veszélyes részeket megérinteni, ha a hasítóék mozgásban van.

Ha a tuskó megszorult a hasító ékben, azt tilos kézzel kivenni.

A gép munkaterületén csak a gépkezelő állhat. Illetéktelen személyeket és háziállatokat, haszonállatokat a veszélyzónától (legkisebb távolság: 5 m) távol kell tartani.

Szem- és hallásvédelmet viselünk.

Munka közben mindig viseljen arcvédőt, hogy védje az arcát faforgácstól és szilánkoktól.

Munka közben mindig viseljen védőkesztyűt, hogy védje a kezét faforgácstól és szilánkoktól.

Munka közben mindig viseljen munkavédelmi cipőt, hogy védje magát a leeső tuskóktól.

Tartsa rendben munkaterületét! A rendetlenség balesethez vezethet.

Az olaj tüzveszélyes és felrobbanhat. Dohányzás és nyílt láng használata tilos!

A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni.

A védő- és biztonsági eszközöket eltávolítani vagy megváltoztatni tilos.

Mindig figyelje a tuskó toló mozgását.

A hasítás során a feszítőkarmokkal rögzítse a munkadarabot.

Mielött a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést (lásd az „Üzembehelyezés" c. fejezetet).

A készülék / csomagolás jelzései

Az elektromos készülékeket nem szabad háztartási hulladékként kezelni. Gondoskodjon a készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelv szerint a már nem használható villamos készülékeket külön kell gyűjteni, és gondoskodni kell a környezetbarát újrahasznosításukról.

Jelölések - Kezelési utasítás

Fenyegető veszély vagy veszélyes helyzet. Az itt leírt tudnivalók figyelmen kívül hagyása sérülést okozhat vagy dologi kárhoz vezethet.

Fontos tudnivalók a szakszerű kezeléshez. Az itt leírt tudnivalók figyelmen kívül hagyása zavarhoz vezethet.

Felhasználói tudnivalók. Az itt leírt tudnivalók segítenek Önnek a különböző funkciók optimális kihasználásában.

Szerelés, kezelés és karbantartás. Pontosan megismerheti, hogy a láncfűrésszel milyen tennivalói vannak.

Rendeltetésszerű alkalmazás

• A tűzifa aprítógépet csak tűzifa aprítására lehet használni..
• A tűzifa aprítógéphez csak egyenesen vágott fa használható.
• A felaprítandó tuskóból a fémrészeket (szögeket, drótot, stb.) feltétlenül el kell távolítani.
• A rendeltetésnek megfelelő használathoz tartozik még a gyár által előírt módon való használat, karbantartás és javítás, valamint az útmutatóban olvasható biztonsági tudnivalók követése.
• Minden ezt meghaladó használat nem rendeltetésszerű használatnak minősül. Az ebből eredő károkért a gyártó felelősséget nem vállal, ennek kockázatát kizárólag a felhasználó viseli.
• A tüzifa aprítógép önkényes módosítása az abból eredő bármilyen kár esetére kizárja a gyártó felelősségét.
• A gépet csak olyan személy szerelheti, használhatja és tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati mühely végezhet.

További kockázatok

A rendeltetés által meghatározott szerkezetből adódóan minden vonatkozó biztonsági rendelkezés belartása ellenére még rendeltetésszerű alkalmazás esetén is előfordulhatnak további kockázatok.

A fennmaradó kockázatok minimálisra csökkenthetők, ha a „Biztonsági tudnivalók”, a „Rendeltetésszerű alkalmazás”, valamint a kezelési utasítás előírásait követi és hiánytalanul betartja.

A körültekintő és óvatos eljárás csökkenti a személyi sérülések és károk keletkezésének kockázatát.

• Figyelmen kívül hagyott vagy figyelmet elkerülő biztonsági intézkedések a kezelő sérüléséhez vagy dologi károkhoz vezetnek.
• Figyelmetlenség, a biztonsági előírások be nem tartása és szakszerűtlen használat esetén a mozgó hasítókés a kéz ill. az ujjak sérülését okozhatja.
• Amennyiben nem szabályszerű villamossági csatlakozóvezetékeket használ, akkor az áram veszélyeztetést jelent.
• A nyitott elektromos szerkezeti elemek esetén fennáll a feszültség alatt álló alkatrészek megérintésének veszélye.
• Hallásvédelem nélkül végzett hosszabb munka esetén fennáll a halláskárosodás veszélye.

Ezen kívül minden megtett intézkedés ellenére is fennállhatnak nem nyilvánvaló egyéb kockázatok.

Biztonságos munkavégzés

⚠ Ezért a termék üzembehelyezése előtt olvassa el és vegye figyelembe az itt következő tudnivalókat és az adott ország biztonsági előírásait annak érdekében, hogy saját magát és másokat is a balesetektől megvédje.

i A biztonsági tudnivalókat minden olyan személynek adja tovább, aki a géppel munkát végez.
i A biztonsági tudnivalókat kérjük jól megőrizni.

- Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkáját ésszerüen hajtsa végre. Ne használja a gépet, amikor fáradt,

ha drog, alkohol vagy gyógyszer hatása alatt áll, ami befolyásolhatja ítélőképességét.

• A kezelési utasítás segítségével már használat előtt ismerkedjen meg alaposan a géppel.
• Ne használja a gépet nem rendeltetésszerű célra (lásd „Rendeltetésszerű alkalmazás” és „Munkavégzés a tűzifa aprítógéppel“).
• Gondoskodjék biztonságos helyzetéről és mindig tartsa meg egyensúlyát.
• Álljon a toló mögé, a kezelő fogantyú közelébe. Soha ne tartózkodjon a hasítóék közelében.
  ■ Ne álljon fel a gépre..
  ■ Munka közben használjon
  – védőszemüveget vagy arcvédőt
• védőkesztyűt
  — szükség esetén hallásvédőt
  — munkavédelmi cipőt acél cipőorral

- Viseljen munka közben megfelelő munkaruhát:

- ne hordjon bő öltözéket vagy ékszert, mert azokat egy mozgó alkatrész elkaphatja.

- A gépkezelő felelős a gép környezetében tartózkodó más személyek biztonságáért.

Gyermekek és 18 év alatti fiatalkorúak a gépet nem kezelhetik.

■ Gyermekeket tartson távol a berendezéstől.

- A gépet mindaddig ne használja, amíg illetéktelen személyek vannak a közelben.

■ A gépet soha ne hagyja felügyelet nélkül.

- Tartsa rendben munkaterületét! A rendetlenség balesethez vezethet.

- Ne terhelje túl a gépet! A megadott teljesítménytartományban a gép jobban és biztonságosabban működik.

- A gépet csak teljes és tökéletesen felhelyezett biztonsági berendezésekkel használja, és ne végezzen a gépen olyan módosítást, ami a biztonságot hátrányosan befolyásolhatja.

- A berendezés, illetve annak részei nem módosíthatók.

■ A gépet vízzel locsolni tilos.

- Ne hagyja a gépet esőben ázni és esőben ne dolgozzon a gépen.

- A gépet száraz, gyermekektől elzárt helyen tárolja.

- Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót a konnektorból a következő esetekben:

• javítási munkálatok
• karbantartási és tisztítási munkák
• zavarok elhárítása

- a csatlakozó vezetékek ellenőrzése, hogy nincsenek-e összegabalyodva vagy megsérülve

- szállítás

- készülék elhagyása (rövid megszakítás esetén is)

■ Ellenőrizze a gépet esetleges sérülésekre:

- A készülék további használata előtt a védőberendezések kifogástalan és rendeltetésszerű működését gondosan meg kell vizsgálni.

- Ellenőrizze, hogy a mozgó alkatrészek működése kifogástalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrészek helyesen kell felszerelve lennie és minden feltételt teljesítenie kell a fürész kifogástalan működése érdekében.

- A sérült védőberendezéseket és alkatrészeket szakszerűen, elismert szakműhelyben kell javíttatni vagy kicseréltetni, amennyiben a kezelési utasítás erről más módon nem rendelkezik.

- A sérült vagy olvashatatlan biztonsági matricákat pótolni kell.

Villamos biztonság

• A csatlakozóvezeték kivitelezése IEC 60245 (H 07 RN-F) szerint legalább következő vezeték keresztmetszettel 230 V : 3 x 1,5 mm ^2 , a kábel hossza max. 10 m-ig
• Soha ne használjon 10 m fölötti vezetékeket. A hosszú és vékony csatlakozóvezetékek feszültségcsökkenéshez vezetnek. Ilyenkor a motor nem éri el a maximális teljesítményt, a berendezés pedig ugyancsak nem működik kielégítően.
• A dugaszoló aljazatnak és a csatlakozóvezetékek gumiból, puha PVC-ből vagy más, hasonló mechanikai szilárdsággal rendelkező termoplasztikus anyagból készüljenek, vagy ilyen anyaggal kell ezeket beyonni.
• A csatlakozóvezetékek csatlakozóját védje a fröcskölő víztől.
• A csatlakozóvezetékek fektetése során ügyelni kell arra, hogy azok ne legyenek kitéve zúzódásnak, törésnek, valamint arra, hogy a dugaszolható összeköttetést víz ne érie.
• Kábeldob használatánál a kábelt mindig teljesen tekerje le a dobról.
• A vezetéket ne használja olyan célokra, melyekre nem rendeltetett. Óvja a vezetéket hőtől, olajtól és éles peremektől. A csatlakozó dugót ne a vezetéknél fogva húzza ki az alizatból.
• Rendszeresen ellenőrizze a hosszabbító kábeleket, és azokat cserélie ki, ha sérültek.
  ■ Ne használion hibás csatlakozóvezetékeket.
• A szabadban csak erre a célra engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábeleket alkalmazzon.
  ■ Ne alkalmazzon átmeneti villamos csatlakozásokat.
• Védőberendezéseket soha ne hidalja át, illetve azokat soha nem helvezze üzemen kívürel.

A villamos csatlakoztatást illetve javításokat a gép villamos részein csak engedélyezett villamossági szakember vagy ügyfélszolgálati irodáink egyike készítse el. A helyi előírásokat, különösképpen az óvóintézkedéseket figyelembe kell venni.

A gép egyéb részein szükséges javításokat a gyár illetve ügyfélszolgálati irodáinak egyike végezheti.

Csak eredeti pótalkatrészeket alkalmazzon. Egyéb pótalkatrészek és egyéb tartozékok használata a kezelő balesetéhez vezethet. Ebből eredő károk tekintetében a gyártó felelősséget nem vállal.

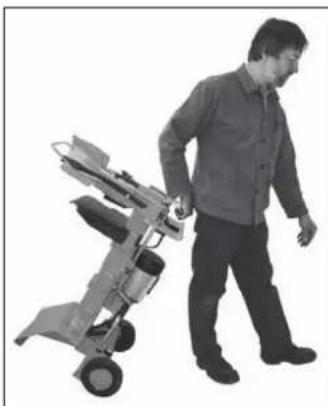

Szállítási tudnivalók

Áthelyezés és szállítás lítsa legalsó helyzetbe a ést.

Szállításhoz fogja meg fél kézzel a kengyelt, és döntse maga felé kissé a faaprítót. Ebben a helyzetben könnyen szállítható az aprító.

Az olajkiömlés elkerülése végett szállítás közben csavarja szorosan az olajtartályra a zárófedelet.

Ügyeljen arra, hogy a munkakörnyezet megfeleljen a következő követelményeknek:

• nem csúszós
• sík felületű
• nincs botlásveszély
• kellően megvilágított.

⚠ Nem szabad a gépet földgáz, benzin vagy más, könnyen gyúló anyag közelében üzemeltetni.

Üzembehelyezés

• Győződjön meg arról, hogy a készülék teljesen és előírásszerűen össze van szerelve.
  ■ Ellenőrizze minden használat előtt:

• nem sérült-e meg a csatlakozóvezeték (repedés, vágás és hasonlók) ⚠ ne használion sérült vezetéket

• esetlegesen nem sérült-e a gép (lásd Biztonságos munkavégzés)
  — minden csavar meg van-e húzva
  — nem szivárog-e a hidraulika
• az olajszintet.

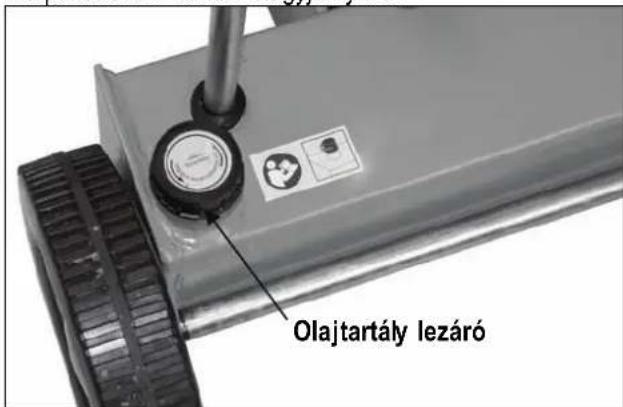

Légtelenítés

Mielött a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést.

▶ Néhány fordulattal lazítsa ki az olajtartály záródugót, hogy az olajtartályból távozzon a levegő.
▶ A kupakot üzem közben hagyja nyitva.

Olajtartály lezáró

Mielött a tűzifa aprítógépet áttolná más helyre, zárja be ismét az olajtartályt, mert ellenkező esetben kifröccsen az olaj a tartályból.

A hidraulikus berendezés légtelenítésének elmulasztása esetén a bezáródott levegő megrongálja a tömítéseket, és a tűzifa apritógép maradandó károsodását okozza.

i Hálózati csatlakozás

• Hasonlítsa össze a készülék ismertető címkéjén megadott feszültséget a hálózati feszültséggel és csatlakoztassa a készüléket a megfelelő és előírások szerinti konnektorba.
  ■ Használion megfelelő keresztmetszetű hosszabbító kábelt.
• A gépet a megfelelő 30 mA Fi védőkapcsolón (hibaáram védőkapcsoló) keresztül csatlakoztassa.

i Biztosíték

230 V \~ → 16 A lomha

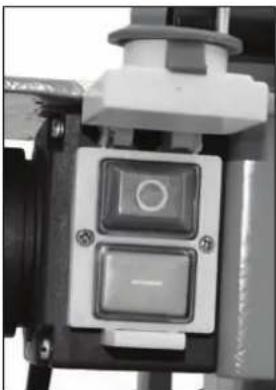

i Ki- és bekapcsolás

A berendezés minden használata előtt ellenőrizze a kikapcsoló berendezés működését (be- és kikapcsolással).

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet ki- és bekapcsolni. A sérült kapcsolót a szervizzel haladéktalanul javíttassa meg vagy cseréltesse ki.

Nyomja meg a zöld gombot.

Kikapcsolás

Nyomja meg a piros gombot.

i Újraindulás elleni biztosítás áramkimaradás esetére (feszültséghiánykioldó)

Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. A készülék ismételt bekapcsolásához a ki- és bekapcsolón nyomja meg újra a zöld gombot.

① Hidraulika

• Ne használja a gépet, ha a hidraulika folyadék veszélyezteti annak üzemét.
• Gondoskodjon arról, hogy a gép és a munkaterület mindig tiszta és olajnyomoktól mentes legyen.
  Elcsúszás veszélye és tűzveszély!

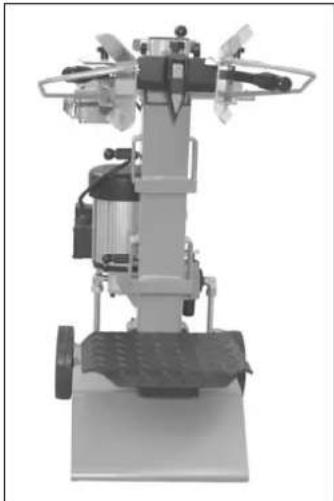

• Rendszeresen ellenőrizze, hogy a tartályban van-e elegendő mennyiségű hidraulika folyadék (lásd a „Karbantartás és ápolás” c. fejezetet).

Tartalom: kb. 4,4 l

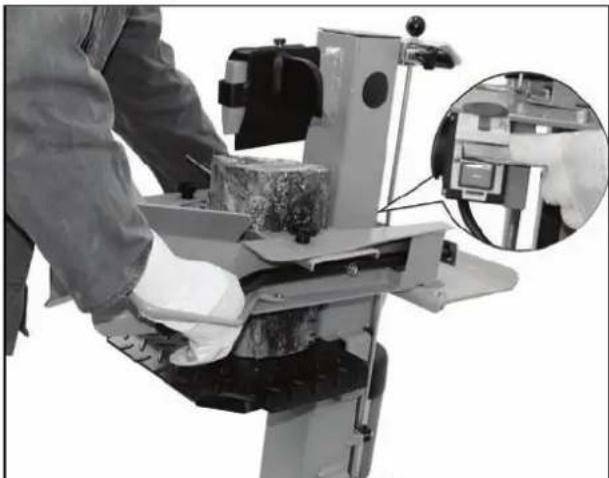

Munkavégzés a tűzifa aprítógéppel

További BIZTONSÁGI TUDNIVALÓK

• A tűzifa aprítógépet csak egyetlen személy kezelheti.
• A gép kezelését csak olyan 18. életévet betöltött személy végezheti, aki elolvasta és megértette a kezelési utasítást.
• Az esetleges sérülésveszély elkerülése érdekében mindig használja a személyi védőeszközöket (arcvédő, védőkesztyű, munkavédelmi cipő).
• Nem szabad olyan fatuskót felaprítani, amiben szög, drót vagy egyéb tárgy van.
• A már felaprított fa és faforgács veszélyes munkakörnyezetet hoz létre. Fennáll az elbotlás, elcsúszás vagy elesés veszélye. Tartsa rendben munkaterületét!

• Bekapcsolt gép esetén ne nyúljon mozgó alkatrészhez. Tartson megfelelő biztonsági távolságot a fatuskótól, a tolótól és a hasító éktől, hogy ezzel is védje kezét a sérüléstől.

• Mindig csak akkora fatuskót aprítson fel, mely megfelel a maximálisan feldolgozható hossznak.

• i Aprítás előtt ellenőrizze, hogy megfelelő-e a hasítóoszlop zsírzása, és hogy nem ütközik-e problémába a be- és kijáratása.

A felaprítandó tuskók mérete

Tuskó hossza: max. 1030 mm

Tuskó átmérője: min. 120 – max. 300 mm

A megadott tuskó átmérő egy ajánlott érték, mert:

- a vékony tuskó nehezen aprítható, ha sok csomót tartalmaz vagy a rostok túl vastagok.

Ne aprítson friss fatuskót. A száraz, lerakott tuskókat sokkal könnyebben fel lehet dolgozni és a nedves (zöld) faanyaggal ellentétben ritkábban okozzák a szerszám berágódását.

⚠️ A keményfa hajlamos a szétesésre. Fokozott óvatossággal dolgozzon!

Kezelés

Kétkezes üzem

Soha ne kezeljék ketten a faaprítót.

Soha ne blokkolja a kezelőkarokat (feszítőkarmok).

1. Nyomja meg a zöld bekapcsoló gombot. Várjon néhány másodpercig, míg a motor eléri végleges fordulatszámát és a hidraulika szivattyúban kialakul a megfelelő nyomás.
   -5°C alatti hömérséklet esetén legalább 15 percig járassa üresjárati üzemben a faaprítót, hogy felmelegedhessen az olaj.
2. Állítsa a tuskót a faaprító asztalára.
   ① Az aprítanivalót kizárólag a rostokkal egyező irányban munkálja meg.

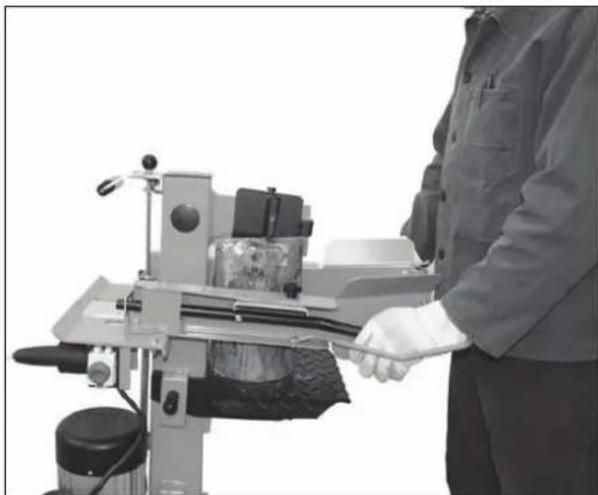

3. Rögzítse a tuskót a feszítőkarmokkal.

1. Egyidejűleg nyomja lefelé a kezelőkart.

→ A tuskó toló a fatuskót a hasítóékhez nyomja. Az ék felhasítja a tuskót.

1. Engedje el a kezelőkart és a kezelőgombot, erre a tuskó toló visszamegy kiinduló helyzetébe.

i Ha elengedi az egyik kezelőkart, a hasítókés leáll.

Aprításra vonatkozó különleges tudnivalók:

Előkészítés

Készítse elő az aprítandó faanyagot a maximálisan feldolgozható méretek figyelembevételével, és ügyeljen arra, hogy a tuskók egyenesen legyenek vágva.

Ugy helyezze el az aprítandó faanyagot az aprítógép mellett, hogy az az Ön számára ne legyen balesetveszélyes (megbotlás).

■ A löketmagasság beállítása

Rövidebb fadarabok esetében a hasítókés visszafutásának lerövidítésével fokozhatja a munkateljesítményt.

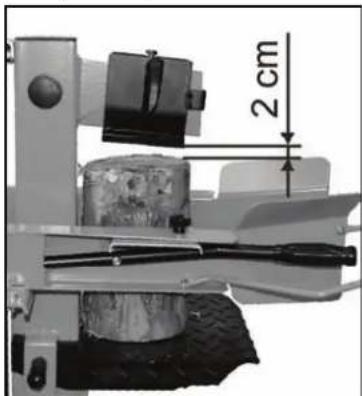

1. Állítsa a tuskót a hasítóasztalra, és a két kezelőkar lenyomásával közelítse a hasítókést kb. 2 cm-re a tuskóhoz.

2 cm

1. Engedje el az egyik kezelőkart, hogy a hasítókés megálljon ebben a helyzetben, és kapcsolja ki a készüléket.

1. Húzza ki a csatlakozó dugót.

2. Engedje el a második kezelőkart.

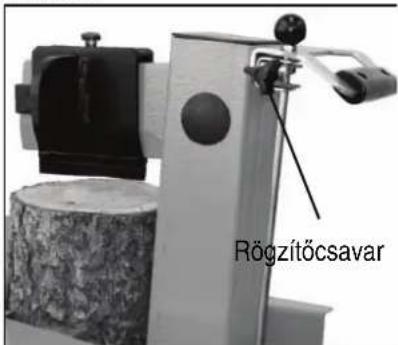

3. Rövidítse le a visszafutást az oldalt elhelyezett rúdon, a rőgzítőcsavart a szükséges magasságban rőgzítve.

Rögzítőcsavar

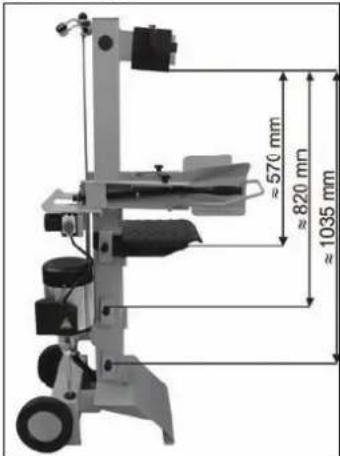

- Az asztalmagasság beállítása

Asztallap felső helyzete: ≈ 570 mm

Asztal középhelyzete: ≈ 820 mm

Asztal alsó helyzete: ≈ 1035 mm

≈570 mm ≈820 mm ≈1035 mm

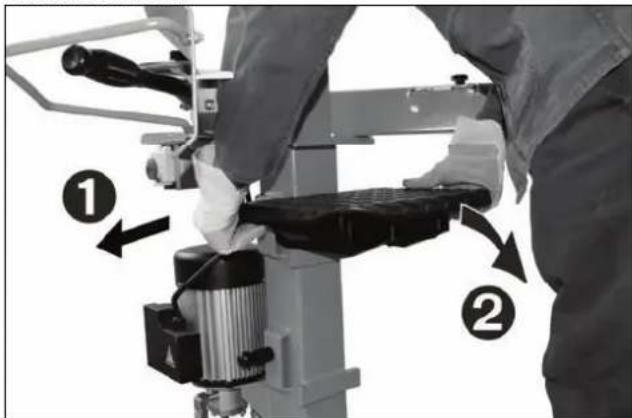

1. Oldja ki a reteszelő csapszeget.

2. Húzza ki az asztalt.

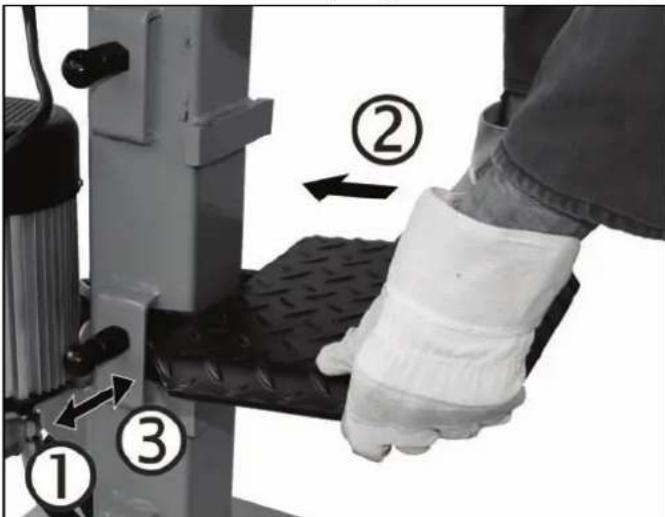

1. Állítsa az asztalt a tuskó hosszának megfelelő helyzetbe és biztosítsa azt a reteszelő csapszeggel.

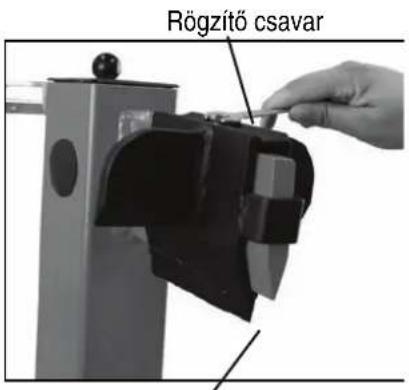

- A hasítókereszt beállítása:

1. Oldja ki a rögzítő csavart.

2. Tolja a hasítókeresztet a megfelelő helyzetbe. (A rögzítő csavar a hasítókés furata felett helyezkedik el.)

3. Húzza meg ismét a rögzítő csavart.

Rögzítő csavar

Hasítókereszt

■ Rövidfa aprítása:

1. Az asztallap felső pozíciója.

2. Állítsa a tuskót a faaprító asztallapjára.

3. Rögzítse a tuskót a feszítőkarmokkal.

① Az aprítanivalót kizárólag a rostokkal egyező irányban munkálja meg.

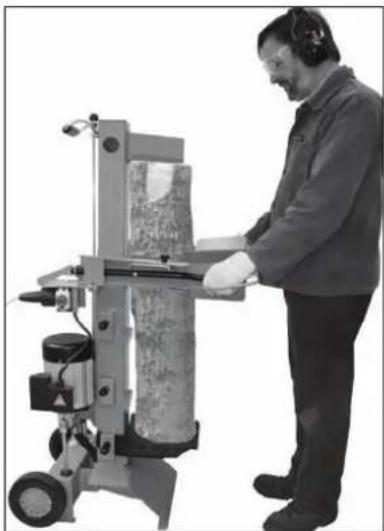

■ Hosszúfa aprítása:

1. Asztal alsó helyzete.
2. Távolítsa el a hasítókeresztet.
3. Helyezze a tuskót az asztalra.

Lehetséges zavar hosszúfa aprítása során: Az aprítanivaló nem hasad szét teljesen, a hasítókésre szorul, és a visszafutás során felemelkedik.

Ebben az esetben a következőképpen járjon el:

1. Kapcsolja ki a készüléket.

2. A még hasításra váró tuskó hosszának megfelelően az asztallapot középső vagy felső helyzetben rögzítse.

3. Kapcsolja be a készüléket, és folytassa az aprítási folyamatot.

Egy munkamenetben csak egy tuskót szabad feldolgozni.

Munka közben soha ne rakjon fel újabb faanyagot vagy cserélje azt.

i Nem szabad a tolóerő néhány másodpercet meghaladó alkalmazásával kierőszakolni a tuskó hasítását. Ez a gép meghibásodásához vezethet.

Helyezze a tuskót ismét a fökeretre, ismételje meg a hasítást vagy tegye félre a tuskót.

Hogyan lehet a beszorult tuskót kiszabadítani?

Fennáll a veszélye annak, hogy a göcsös aprítanivaló beszorul az aprítási folyamat során.

1. Kapcsolja ki a készüléket, és húzza le a gyújtógyertya csatlakozóját.

2. A beszorult tuskókat ne kézzel távolítsa el.

1. A beszorult tuskót óvatosan egy feszítővas segítségével mozgassa ide-oda, hogy a tuskó kiszabadulhasson. Vigyázzon, nehogy megrongálja a hasítóoszlopot!

⚠️ A művelet során nem szabad a beszorult tuskót ütögetni vagy a tuskóhoz túl közel menni.

⚠️ Soha ne fűrészelje ki a beszorult tuskót.

⚠️ Ilyen esetben nem szabad egy második személy segítségét igénybe venni.

- Használat után:

Mozgassa a hasítókést az alsó pozícióba (behúzott állapotba).
Engedje el az egyik kezelőkart.
Kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót.
Tartsa be a karbantartási és ápolási utasításokat.

Karbantartás és tisztítás

Minden karbantartási és tisztítási művelet előtt:

• kapcsolja ki a gépet
• húzza ki a csatlakozódugót.

Viseljen védőkesztyűt, nehogy a keze megsérüljön.

A karbantartáshoz és tisztításhoz eltávolított biztonsági szerkezeteket feltétlenül szabályosan vissza kell szerelni, és ellenőrizni kell a működésüket.

Csak eredeti gyári alkatrészt használjon. Másféle alkatrész előre nem látható kárt és balesetet okozhat.

Legyen gondja rá, hogy karbantartás és javítás után a gépből a szerszámot, csavarhúzót távolítsa el.

Az e fejezetben leírtakon kívüli karbantartásokat csak megfelelő szakmühely ill. a vevőszolgálat végezheti el.

Az alábbiakban felsorolt karbantartási műveleteket a készülék hosszú és megbízható üzemének biztosítása érdekében rendszeresen végezze el.

A tűzifa aprítógép működőképességének megőrzéséhez ügyeljen a következőkre:

• A munka befejeztével alaposan tisztítsa meg a gépet.
• Távolítsa el a gyanta maradványokat.

• Ellenőrizze a készüléket nyilvánvaló hiányosságait, úgymint

• Kilazult rögzítések.

• Kopott vagy sérült alkatrészek.
• A burkolatok és védőszerkezetek sérülésmentessége és megfelelő felszerelése.
• Egy környezetbarát olajszóróval rendszeresen olajozza a dugattyúrudat.
• Rendszeresen ellenőrizze a hidraulikus tömlők és a tömlőcsatlakozások tömítettségét és szorosságát.

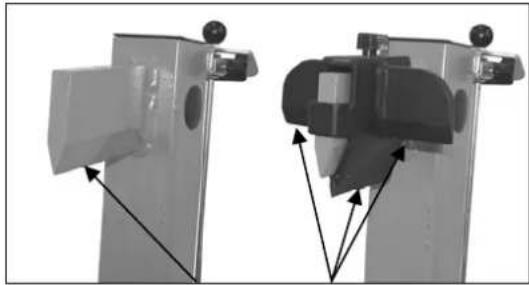

Hasítóék élesítése

Hosszabb üzemszünet után, illetve csökkenő aprítási teljesítmény esetén egy finom reszelővel meg kell élesíteni a hasítóéket (sorja eltávolítás).

Szerszámél élesítése

Hogyan kell az olajszintet ellenőrizni?

1. A hasítóoszlop legyen bejáratott állapotban.
2. Csavarja ki az olajszintmérő pálcát.
3. Döntse meg a gépet ahhoz, hogy az olaj kiürüljön a felfogó edénybe.
4. Döntse meg oly módon a gépet, hogy az olajbetöltő nyílás felfelé mutasson.
5. Ismét húzza ki a szintmérő pálcát.

olajszintmérő pálca

Ha az olajszint a két jelölés között van, a tartályban elegendő olaj van.

Ha az olajszint az alsó jel alatt van, egy tiszta tölcséren keresztül töltsön olajat a tartályba.

felső jel alsó jel

1. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell cserélni.
2. Tolja vissza a nyílásba az oajszintmérő pálcát.

Mikor kell olajat cserélni?

Az első olajcserét 50 üzemóra után, ezt követően minden 250 üzemóra után kell elvégezni.

Ehhez két személy szükséges.

Olajcsere:

1. A hasítóoszlop legyen bejáratott állapotban.
2. Csavarja ki az olajszintmérő pálcát.
3. Állítson egy olyan edényt a tűzifa aprítógép alá, ami legalább 4,4 liter olajat képes felvenni.

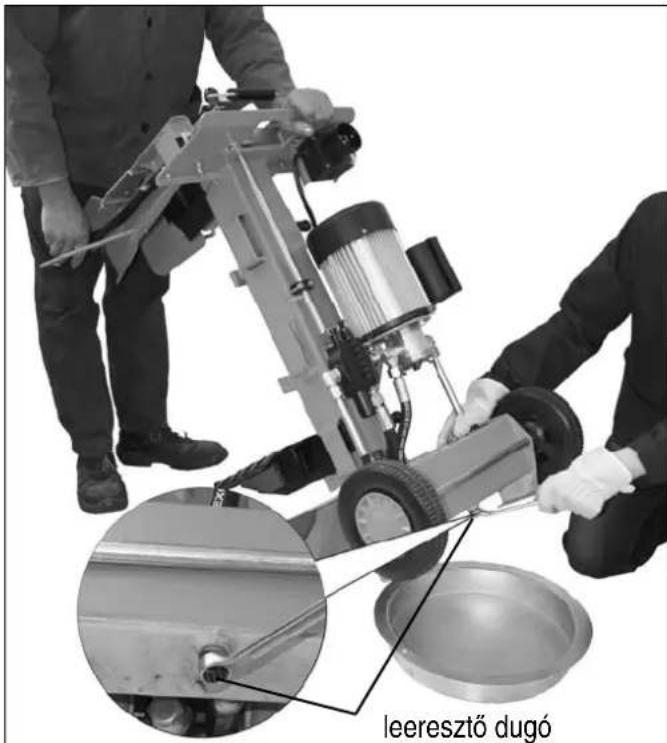

4. Csavarja le a leeresztődugót, hogy az olaj kifolyhasson.

leeresztő dugó

1. Helyezze vissza tömítést és a leeresztődugót.
2. Egy tiszta tölcsér segítségével töltsön a tartályba 2,8 liter friss hidraulika folyadékot.
3. Tisztítsa meg a szintmérő pálcát és az olajtömítést.
4. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell cserélni.
5. Csavarja vissza az olajszintmérő pálcát.

A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni.

i Hidraulika folyadék

A tűzifa aprítógéphez a következő hidraulika folyadék fajták használatát javasoljuk:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
vagy ezekkel egyenértékű hidraulika folyadék

Más olajfajtát ne használjon. Az előírttól eltérő minőségű olajok használata hátrányosan befolyásolja a tűzifa aprítógép működését.

Műszaki adatok

Modell / Típus ASP 6 L
Gyártási év lásd az utolsó oldalon
Aprítóerő 60 kN (6 t) ± 10 %
Fatuskó hossza max. 1030 mm
Fatuskó átmérője min. 120 mm – max. 300 mm
Hasító emelés	≈ 500 mm
Előtolási sebesség	kb. 0,04 m/s
Visszafutási sebesség kb. 0,17 m/s
Hidraulika folyadék (max.) 4,4 l
Rendszernyomás 24 MPa (240 bar)
Elektromotor teljesítménye (teljesítményfelvétel) P	1,2,8 kW S6 - 40 %
Csatlakozás	230 V ~ 50 Hz, 16 A lomha
Méretekalvázzal együtt hosszúság 840 x szélesség 5	10 x magasság 990 / 1520 mm
Súly kb. 103,5 kg

Lehetséges zavarok

Minden zavarelhárítás elött

• kapcsolja ki a gépet
  – húzza ki a csatlakozódugót.

Probléma	Lehetséges oka	Hiba elhárítása
Tuskó nem hasad(túl kicsi az aprításiteljesítmény)	⇒ tuskó nincs megfelelő helyzetben⇒ tuskó a megengedett méretnél nagyobb, vagy a faanyag a gép teljesítóképességéhez képest túlkemény⇒ hasítókés nem aprít⇒ hidraulika nyomás túl alacsony⇒ kioldó rudazat elgörbült (hidraulika szelepemelő nem nyomódik be teljesen)⇒ Nem megfelelő a csatlakozóvezeték (hosszabb mint 10 m vagy túl alacsony az ér keresztmetszete)	⇒ tegye a tuskót megfelelő helyzetbe⇒ vágja a tuskót a megengedett méretre⇒ élesítse meg a hasítókést, ellenőrizze, hogy nincs-e az élen sorja vagy csorbulás⇒ ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékotha a probléma nem oldható meg, forduljon a gyártóhoz vagy az általa megnevezett céghez⇒ a gyártóval vagy az általa megnevezett céggel állíttassa be a rudazatot⇒ használjon megfelelő csatlakozóvezetéket
Tuskó toló nem egyenletesen vagyrezgésekkel mozog	⇒ levegő a hidraulika vezetékben⇒ hasítóoszlop zsírkenése vagy olajozása nem elegendő	⇒ ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékot⇒ kenje be kenőzsírral vagy környezetbarát szóró olajjal olajozza be a hasítóoszlopotha a probléma nem oldható meg, forduljon a gyártóhoz
Tuskó toló nem mozog	⇒ hidraulika szivattyú meghibásodott	⇒ a probléma megoldása érdekében forduljon a gyártóhoz
Motor elindul, de ahasítóoszlop nem mozdul	⇒ motor forgásiránya nem megfelelő	⇒ a probléma megoldása érdekében forduljon a gyártóhoz
Motor nem indul	⇒ nincs hálózati feszültség⇒ csatlakozókábel meghibásodott⇒ villanymotor meghibásodott	⇒ ellenőrizze a biztosítékot⇒ cserélje ki vagy szakemberrel ellenőriztesse a csatlakozó vezetéket⇒ a probléma megoldása érdekében forduljon a gyártóhoz

Garancia

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

A biztonsági tudnivalókat minden olyan személynek adja tovább, aki a géppel munkát végez.
i A biztonsági tudnivalókat kérjük jól megőrizni.
