РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ASP 6 L ATIKA

Уред за нацепване на дърва за горене

Оригинално ръководство за експлоатация

BG Декларация за съответствие с EG-нормите съгласно Директивата на ЕО: 2006/42/EO

BG С настоящото ние,

CZ Zde a tímto prohlašujeme

BG декларираме на своя отговорност, че продуктът

Brennholzspalter (Уред за нацепване на дърва за горене) ASP 6 L

съответства на разпоредбите на горепосочените директиви на ЕО, както и на изискванията на другите, отнасящите се за него директиви: 2004/108/ЕО.

BG Приложени са следните хармонизирани стандарти:

BG Техническата документация се съхранява в:

BG Монтиране на обслуживащите рамена

Съвет: Преди това смажете ламаринените планки!

BG Поставете обслуживащите рамена и вкарайте тръбата в отвора на напречната връзка.

BG Фиксирайте обслуживащите рамена с приложените болтове, подложни шайби и гайки.

BG Монтиране на колелата

CZ Montáž kol

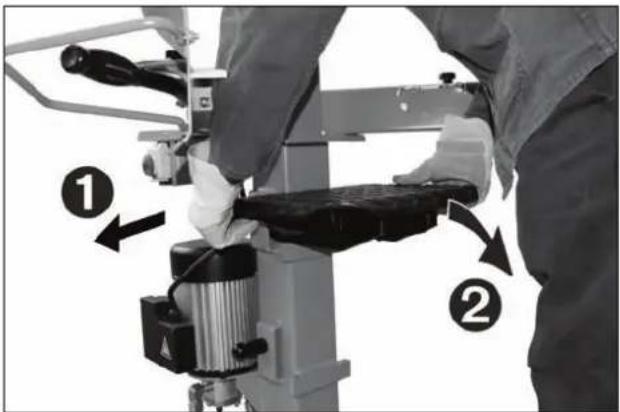

BG Монтиране на плот на масата

▶ В монтажно положение има заключващ болт.
▶ Поставете плота на масата в съответните захващици винкели. Внимавайте заключващият болт да е фиксиран.

Вие не трябва да пускате машината в експлоатация, преди да сте прочел/а/ това ръководство за експлоатация, да сте обърнали внимание на всички зададени указания и да сте монтирали уреда, както е описано.

Запазете ръководството за бъдещо ползване.

Съдържание

Декларация за съответствие	1
Описание на уреда / Резервни части	3
Монтаж	6
Обем на доставката	36
Символи 36 / 37
Употреба по предназначение	37
Остатъчни рискове	37
Сигурност при работа	37
Указания за транспортиране	38
Поставяне	38
Пускане в експлоатация	39
Работа с уреда за цепене на дърва за горене	40
Техническа поддръжка	42
Технически данни	44
Възможни неизправности	44
Гаранция	44

Обем на доставката

След разопаковане проверете съдържанието на кашона за:

▶ пълнота
▶ еветуални повреди при транспорта.

Рекламирайте незабавно пред продавача, доставчика или производителя. Предявени по-късно претенции няма да бъдат признати. Рекламации, направени по-късно, не се признават.

▪ 1 уред	▪ 1 Ос
▪ 1 Обслужващо рамо-дясно	▪ 1 Торбичка с болтове
▪ 1 Обслужващо рамо-ляво	▪ 1 Ръководство за обслужване
▪ 1 Плот на масата
▪ 2 Колело	▪ 1 гаранционна декларация
▪ 2 колесни капачки

Преди пускането в експлоатация да се прочете ръководството за експлоатация и да се вземат под внимание и указанията за безопасност.

Внимание!

Преди ремонт, техническа поддръжка и почистване изключете двигателя и издърпайте щепсела от контакта.

Опасност от порязване и премазване; никога да не се докасват опасни области, когато се движи разпорния клин.

Да не се отстранява никога с ръце стебло, което е заседнало в клина.

В работната област на машината може да стои само едно обслуживащо лице. Лица, които не взимат участие, както и домашни и полезни животни трябва да бъдат държани далеч от опасната област (минимално разстояние 5 m).

Носете очила и ЛПС за слуха.

При работа да се носи предпазен визьор, за да се предпазва лицето от стърготини и трески.

При работа да се носят предпазни ръкавици, за да се предпазват дланите от стърготини и трески.

При работа да се носят предпазни обувки, за да се предпазва стъпалото от падащи стволове.

Поддържайте ред в работния си участьк! Липсата на ред може да доведе до злополуки.

Маслото е пожароопасно и може да експлодира. Пушенето и откритият огън са забранени.

Изхвърлете надлежно отработеното масло (сборен пункт за отработени масла на място). Забранено е отработеното масло да се изпуска в земята или да се смесва с отпадъците.

Забранено е да се отстраняват или да се променят предпазни приспособления и приспособления за безопасност.

Винаги да се внимава за движението на плъзгача на стволовете.

По време на цепенето дръжте детайла здраво със затягащите лапи.

Преди да пуснете машината за цепене на дърва обезвъздушете хидравличната система. (вж. "Пуск")

Електрическите уреди не бива да се изхвърлят в контейнерите за битови отпадъци.

Според европейската директива 2002/96/ЕО за

старите електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и да се рециклират, без да се вреди на околната среда.

Символи в ръководството за обслужване

Неспазването на тези указания може да доведе до наранявания или материални щети.

Важни указания за правилна работа.

Неспазването на тези указания може да доведе до неизправности.

Указания за ползвателя. Тези указания ще ви помогнат да използвате оптимално всички функции.

Монтаж, обслужване и техническа поддръжка.

Тук се обяснява какво точно трябва да направите.

Употреба по предназначение

• Уредът за цепене на дърва за горене може да се използва само за цепене на дървесина.
• Само право нарязана дървесина е подходяща за уреда за цепене на дърва за горене.
• Метални части (пирони, тел, и т.н.) трябва на всяка цена да бъдат отстранение от дървесината, която ще се нацепва.
• Към употребата по предназначение спада също и спазването на предписаните от производителя условия за експлоатация, техническа поддръжка и ремонт, както и следването на съдържащите се в ръководството указания за безопасност.
• Всяка употреба извън това се счита за употреба не по предназначение. За повреди, които възникват в резултат на това, производителят не носи отговорност – рискът затова е изключително за сметка на ползвателя.
• Собственоръчните изменения на уреда за цепене на дърва за огрев изключват отговорността на производителя за всякакви произтичащи от това повреди.
• Уредът може да бъде оборудван, използван и поддържан само от лица, които са запознати с него и са информирани за опасностите. Ремонтни работи може да се извършват само нас, съответно от посочени от нас сервиси.

Остатьчни рискове

Въпреки спазването на всички разпоредби за

безопасност при употреба по предназначение също могат да съществуват остатъчни рискове поради конструкцията, обусловена от целта на употреба на уреда.

Остатъчните рискове могат да бъдат минимизирани, когато „указанията за безопасност” и „употребата по предназначение“, както и ръководството за експлоатация като цяло бъдат взети под внимание.

Вниманието и предпазливостта намаляват риска от нараняване на хора и причиняване на повреди.

• Игнорирани или пропуснати мерки за безопасност могат да доведат до наранявания при обслуживащото лице или до увреждането на собственост.

• Невниманието, неспазването на указанията за безопасност и неправилната употреба могат да доведат до нараняване на ръката или пръстите на ръката от движещия се нож.

• Опасност посредством електрически ток, при употребата на електрически присъединителни проводници, които не са изправни.

• Допир до детайли, които провеждат напрежение, при отворени електрически конструктивни елементи.
• Опасност от увреждане на слуха при по-продължителна работа без антифони.

Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

Сигурност при работа

Затова прочетете и вземете под внимание следните указания и разпоредби за предотвратяване на злополуки на Вашето професионална организация, респективно валидните в съответната държава определения за безопасност преди пускането в експлоатация на този продукт, за да предпазите себе си и другите от възможни наранявания.

i Предоставяйте указанията за безопасност на всички лица, които работят с уреда.

Съхранявайте добре указанията за безопасност.

• Бъдете внимателни. Внимавайте какво правите. Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания.
• Преди употреба се запознайте с уреда с помощта на ръководството за експлоатация.
• Не използвайте уреда за цели, за които не е предназначен (погледни „Употреба по предназначение“ и „Работа с уреда за нацепване на дърва за горене “).
• Дръжте тялото си в стабилно положение и във всеки момент пазете равновесие.
• Заемете работна стойка, която се намира зад шибъра в областта на ръкохватката за обслужване. Никога не трябва да стоите в областта на разцепвация клин.
  ■ Никога не стойте върху машината.
  ■ При работа носете
  — Предпазни очила или предпазен визьор
  — Предпазни ръкавици
  — При необходимост предпазители за слуха
  — Предпазни обувки със стоманена капачка

■ Носете подходящо работно облекло:

— Да не се носят широко облекло или украшения (те могат да бъдат захванати от подвижните части)

• Обслужващото лице е отговорно в работната област на машината спрямо трети лица.
  ■ Деца и младежи под 18 не може да обслужват машината.
  ■ Дръжте децата настрани от уреда.
• Не използвайте никога уреда, докато в близост има лица, които не взимат участие.
  ■ Не оставяйте уреда никога без надзор.
• Поддържайте подредена Вашата работна област! Безредието може да има за последствие злополуки.
• Не претоварвайте уреда! Ще работите по-добре и посигурно в дадения обхват на мощността.
• Използвайте уреда само с комплексни и правилно поставени защитни приспособления и не променяйте нищо в уреда, което би ограничило безопасността.

■ Не изменяйте уреда, съответно частите на уреда.
- Никога не оставяйте уреда включен, когато е поставен на една страна. Уредът е бил проектиран единствено за работа в изправено положение.
- Не пръскайте уреда с вода (източник на опасност е електрическият ток). (източник на опасност електрически ток).
- Машината да не се оставя на дъжд или да се работи при дъжд.
- Да се съхранява единствено на сухо място извън областта на достъп на деца.
■ Не пръскайте уреда с вода.
- Изключете уреда и извадете щепсела за електрическата мрежа от контакта при:

— ремонтни работи
– техническа поддръжка и почистване
– отстраняване на неизправности
– проверка, дали захранващите кабели са оплетени или повредени
- Транспорт

– напускане на уреда (също и при кратковременни прекъсвания).

■ Проверявайте уреда за евентуални повреди:

– Преди по-нататьшна употреба на уреда следва да бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им.
- Проверете, дали движещите се части работят безупречно и не заяждат или дали има повредени части. Всички части следва да са монтирани правилно и да отговарят на всички условия, за да гарантират безупречна работа.
- Повредени предпазни устройства и детайли трябва да бъдат ремонтирани или сменени от лицензиран сервис, ако в ръководството за работа не е посочено друго.
- Повредени или нечетливи самозалепващи се табелки с указания за безопасност следва да бъдат заменяни.

- Изпълнение на присъединителната линия съгласно IEC 60245 (H 07 RN-F) с напречно сечение на жилата наймалко

$$ \Rightarrow 2 3 0 \mathrm{V} \sim $$

3 x 1,5 mm² при кабелна дължина до макс. 10 m

• Никога не използвайте захранващи кабели над 10 m. Присъединителни кабели с голяма дължина и малко сечение създават пад на напрежението. Двигателят вече не може да достигне своята максимальна мощност, действието на уреда се намалява. Инсталираните в присъединителните линии щепсели и съединителни контактни кутии трябва да са изработени от гума, мек PVC или от друг термопластичен материал със същата механична якост или да имат покритие от такъв материал.
• Щепселното съединение на присъединителния кабел трябва да е защитено от попадането на водни пръски.
• При прокарването на присъединителния кабел да се внимава той да не е сплескан или прегънат, а щепселното съединение да не се мокри.
• При употреба на макара за кабели размотайте кабела напълно.
• Не използвайте кабела за цели, за които той не е предназначен. Пазете кабела от горещина, масло и остри

ръбове. Не използвайте кабела, за да изтеглите щепсела от контакта.

• Контролирайте редовно удължителните кабели и ги заменяйте, когато са повредени.
• Не пипайте повредения захранващ кабел преди да го изключите от мрежата. Повреденият захранващ кабел може да предизвика контакт с части, по които тече ток.
• Не използвайте дефектни присъединителни кабели.
• На открито ползвайте само удължителни кабели, които са разрешени за това и имат съответното обозначение.
• Не използвайте временни електрически присъединителни връзки.
• Никога не шунтирайте защитните устройства и не ги извеждайте от действие.

Електрическото присъединяване респ. ремонтите на електрически части на уреда трябва да бъдат извършвани от концесиониран специалист по електротехника или от някой от нашите сервисни центрове за клиенти. Трябва да се спазват местните разпоредби и най-вече тези, които са свързани със защитните мерки.

Ремонтите на други части на уреда трябва да бъдат извършвани от страна на производителя респ. от някой от неговите сервисни центрове за клиенти.

Да се използват само оригинални резервни части. Използването на други резервни части може да доведе до злополуки с ползвателя. За произтичащите от това щети производителят не носи отговорност.

Указания за транспортиране

Преди всяка смяна на то и транспортиране вяйте разцепващия нож долно положение.

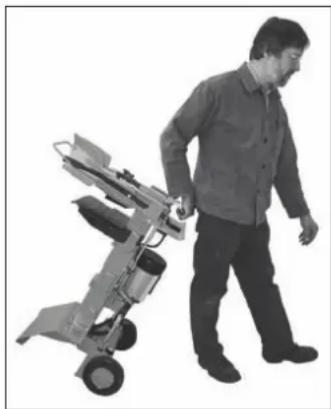

За транспортиране хванете скобата с една ръка и леко наклонете уреда са цепене на дърва към вас. В това положение уредът за цепене на дърва може лесно да се транспортира.

За да се избегне излизане на масло при транспортиране,

капачката на масления резервоар трябва да е затегната.

Обърнете внимание на това, работната област да отговаря на следните условия:

— да е защитена от подхлъзване
— да се равна
— да е свободна от опасности за подхлъзване
— достаточно светлина.

Да не се експлоатира машината в близост до газ, инови канали или други лесно горими материали.

• Убедете се, че уредът е монтиран изцяло и в съответствие с предписанията.
  ■ Преди всяко ползване проверете следното:

— присъединителните кабели – за дефектни места (пукнатини, срезове или други подобни);

не използвайте дефектни кабели

– уреда – за евентуални повреди (погледни безопасна работа)
— дали всички винтови съединения са затегнати здраво
— хидравликата за течове
— Нивото на маслото

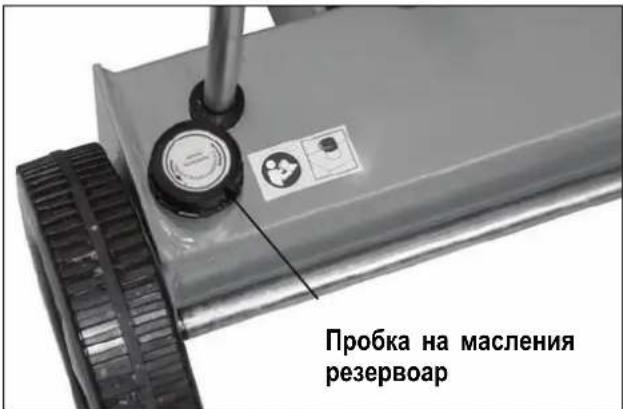

Обезвъздушаване

Преди да пуснете машината за цепене на дърва обезвъздушете хидравличната система.

Развъртете пробката на масления резервоар, за да може въздухът да излезе от масления резервоар.
▶ Оставете капачката отворена по време на работа.

▶ Преди да преместите машината за цепене на дърва затворете пробката на масления резервоар, тъй като в противен случай може да изтече масло.

① Ако хидравличната система не се обезвъздуши, влезлият въздух поврежда уплътненията и предизвиква трайна повреда на уреда за цепене на дърва за огрев.

① Присъединяване към електрическата мрежа

• Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията.
• Използвайте удължителен кабел с достатъчно голямо напречно сечение.
• Присъединете уреда през дефектно-токовата защита 30 mA.

i Предпазител:

230 V\~ → 16 A инертен

① Включване / изключване

Преди всяка употреба проверявайте работата на изключващото устройство (чрез включване и изключване).

Не използвайте уред, на който превключвателят не може да се включва и изключва. Повредените превключватели трябва незабавно да се поправят от сервиса или да се сменят с нови.

Натиснете зеленото копче.

Изключване

Натиснете червеното копче.

① Предпазител срещу повторно тръгване при прекъсване на тока (задействане на нулево напрежение)

При спиране на тока, неволно издърпване на щепсела, дефектен предпазител и др. уредът се изключва автоматично. За повторно включване натиснете отново зеленото копче на превключвателя за включване/изключване.

i Хидравлика

• Не използвайте машината никога, ако съществува опасност от хидравлична течност.
• Подсигурете това, машината и работната област да са чисти и свободни от маслени петна.

Опасност от плъзгане и пожар!

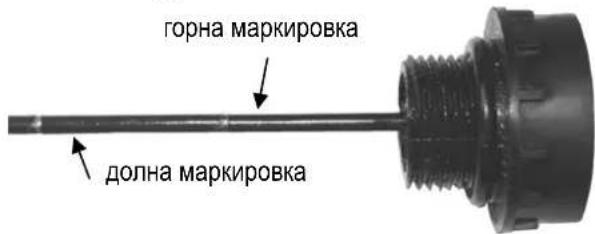

- Редовно проверявайте, дали има достатъчно хидравлично масло в резервоара (виж „Поддръжка и грижи“).

Съдържание: около 4,4 литра

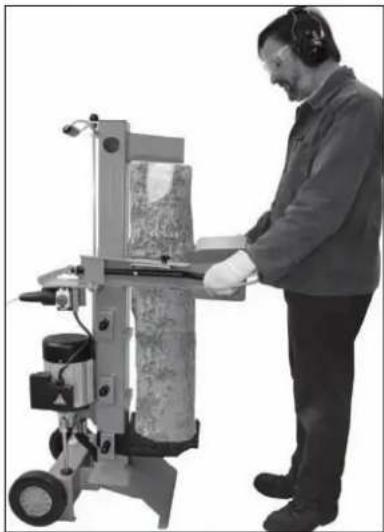

Работа с уреда за нацепване на дърва за горене

⚠️ допълнителни УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

• Уредът за нацепване на дърва може да бъде обслужван от едно единствено лице.
• Само лица над 18 години, които са прочели и разбрали ръководството за експлоатация, могат да използват машината.
• Носете предпазни приспособления (предпазен визьор, ръкавици, предпазни обувки), за да се предпазите от възможни наранявания.
• Никога да не се нацепват стволове, които съдържат пирони, тел или други предмети.
• Вече нацепената дървесина и стърготините създават опасна област за работа. Съществува опасност от спъване, подхлъзване или падане. Винаги поддържайте ред в работната област.
• Никога не поставяйте ръцете върху подвижни части на машината при включена машина. Поддържайте безопасно разстояние от ствола, плъзгача и разпорния клин, за да предпазите ръцете си от наранявания.
• Нацепвайте единствено дървесина, която отговаря на максимальната дължина за обработване.

- ⓚ Преди цепене проверете, дали колоната за цепене е достатъчно смазана, за да се прибира и да излиза безпроблемно.

Какво мога да нацепвам?

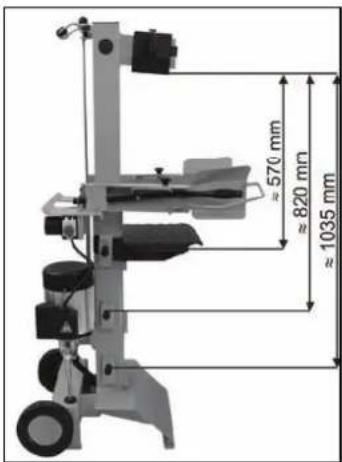

Големина на стволовете, които трябва да се разцепват

Дължина на дървесината: максимально 1030 mm

Диаметър на дървесината: мин. 120 – макс. 300 mm

Диаметърът на дървесината е препоръчана ориентировъчна стойност, защото:

- Тънката дървесина може да е трудна за цепене, когато съдържа чамове или влакната са прекалено дебели.

Не цепете зелени стволове. Сухи, съхранявани стволове е нацепват много по-лесно и не предизвикват толкова често заклинване както зелена (мокра) дървесина.

⚠️ Твърдата дървесина има склонност към разпукване: Работете с повишено внимание!

Обслужване

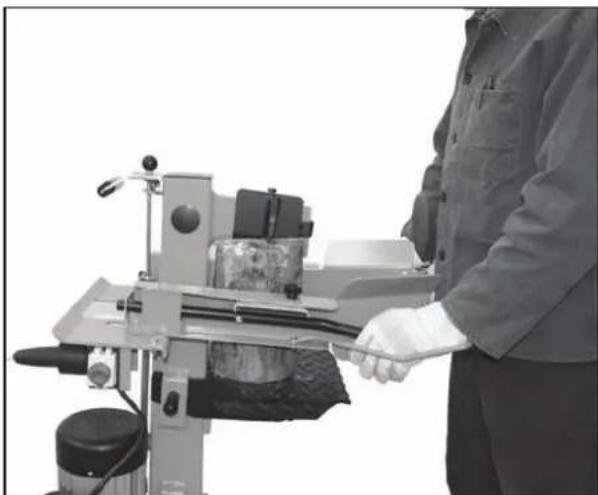

Експлоатация с две ръце

⚠️ Уредът за цепене на дърва никога не бива да се обслужва от двама души.

⚠️ Никога не блокирайте дръжките за обслужване (затягаци лапи).

1. Натиснете зеленото копче за включване. Изчакайте няколко секунди, за да достигне двигателя своите крайни обороти и се образува налягането в хидравличната помпа.

① При температури под -5^ C оставете уреда за цепене на дърва да работи на празен ход поне 15 мин., за да може маслото да се затопли.

1. Поставете дървото на масата на уреда.

① Обработвайте дървата само по посока на нишките.

1. Захванете здраво дървото със затягащите лапи.

1. Натиснете едновременно с това ръкохватката за обслужване надолу.

→ Плъзгачът за ствола натиска ствола към разпорния клин. Створът се нацепва.

1. Пуснете ръкохватката за обслужване и бутона за обслужване, плъзгачът за ствола се връща в изходното си положение.

① Пуснете само едната дръжка за обслужване, ако ножът за цепене спре.

Особени указания за нацепването:

- Подготовка:

Подгответе дървесината за нацепване до максималните размери на преработката и обърнете внимание на това, дървесината да се нацепва права.

Нагласете дървесината така на уреда за нацепване на дърва за горене, че да не съществува опасност за Вас (опасност от спъване).

■ Регулиране на ходовата височина

При по-къси парчета дърва можете да увеличите работната мощност, като скъсите обратния ход на ножа за цепене.

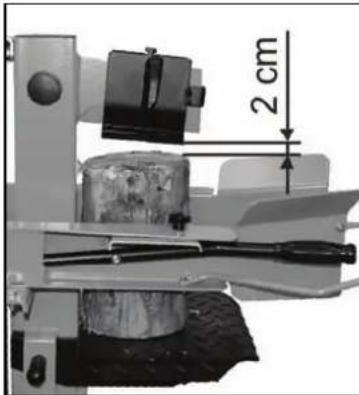

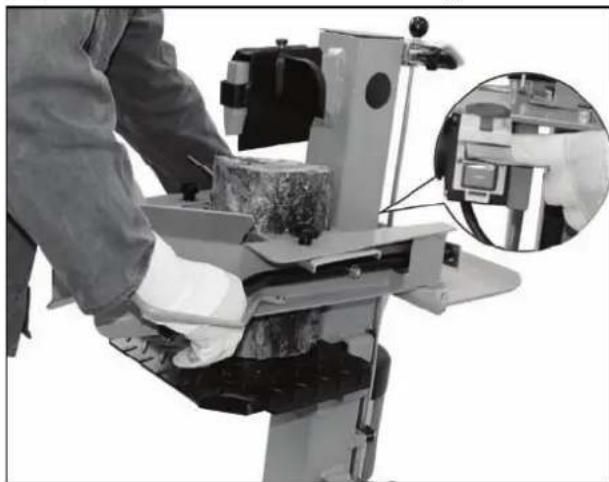

1. Поставете дървото върху масата за цепене и приближете ножа за цепене до около 2 см до дървото чрез натискане на двете дръжки за обслужване надолу.

2 cm

1. Пуснете едната дръжка за обслужване, за да остане ножът за цепене в това положение и изключете уреда.

1. Издърпайте щепсела.

2. Пуснете втората дръжка за обслужване.

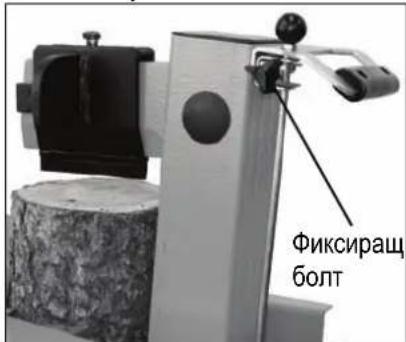

3. Скъсете обратния ход на странично монтираната щанга, като фиксирате фиксиращия болт на необходимата височина.

Фиксиращ болт

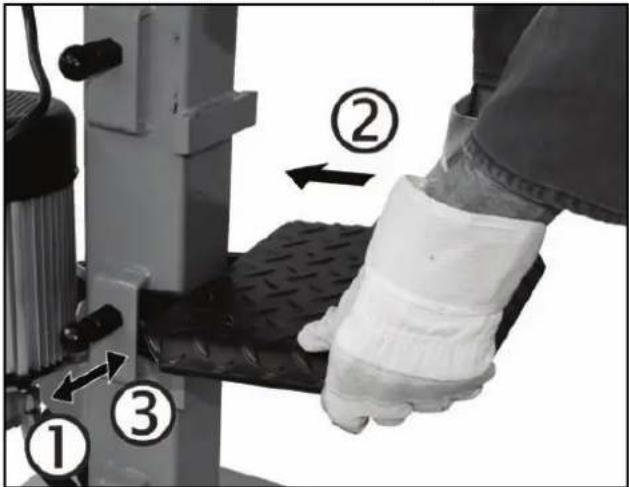

- Регулиране на височината на масата

Горно положение на плота на масата: ≈ 570 mm.

Средно положение на плота на масата: ≈ 820 mm.

Долна положение на плота на масата: ≈ 1035 mm.

≈570 mm ≈820 mm ≈1035 mm

1. Развъртете заключващия болт.
2. Издърпайте масата.

1. Поставете масата в положение, близко до основната дължина и я фиксирайте със заключващия болт.

① ③ ②

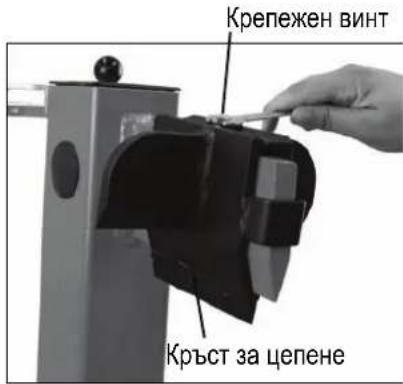

■ Фиксиране на цепещия кръст:

1. Развийте
   крепежния винт
2. Поставете цепещия кръст в правилното положение (крепежния винт лежи над отвора в ножа за цепене).
3. Отново затегнете крепежния винт.

Крепежен винт Кръст за цепене

- Цепене на къси дърва:

1. Горно положение на плота на масата.
2. Поставете дървото върху плота на масата на уреда.
3. Захванете здраво дървото със затягащите лапи.

① Обработвайте дървата само по посока на нишките.

- Цепене на дълги дърва:

1. Долно положение на масата.
2. Поставете дървото на масата или на цокъла на уреда.
3. Поставете цепеницата на масата.

Възможна повреда при цепене на дълги дърва: Дървото не се разцепва, заяжда на ножа за цепене и се вдига нагоре при обратния ход.

В този случай направете следното:

1. Изключете уреда.
2. Според дължината на цепеницата фиксирайте плота на масата в средно или горно положение.
3. Включете уреда и продължете цепенето.

⚠️ Никога не цепете две дърва наведнъж.
⚠️ Никога не добавяйте или сменяйте дърва по време на работа.

① Да не се предизвиква никога нацепване на ствола посредством поддържане на плъзгането в продължение на няколко секунди. Това може да доведе до повреди на машината.

Нагласете ствола отново върху главната рамки и повторете процеса на нацепване и оставете ствола настрани.

Как се освобождава заклещило се стебло?

Има опасност дървата с клони да заядат при цепене.

1. Изключете уреда и издърпайте щепсела.
2. Не отстранявайте дървата

1. Внимателно раздвижете заялото дърво с щанга напредназад, за да можете да го освободите. Не повреждайте колоната за цепене!

При освобождаването никога не почуквайте върху заклещеното стебло и не слагайте ръцете близо до ствола.

Никога не изваждайте заялото дърво чрез рязане.

Не молете второ лице за подкрепа.

■ Край на работата:
Поставете ножа за цепене в долно положение (спуснат).
Пуснете едната дръжка за обслужване.
Изключете уреда и издърпайте щепсела.
Да се спазват указанията за поддръжка и грижи.

Техническа поддръжка

Преди всяка техническа поддръжка и почистване:

— да бъде изключен уреда — да се извади щепсела за електрическата мрежа

Да се носят предпазни ръкавици, за да се предотвратяват наранявания на ръцете.

Защитните приспособления, които са свалени с цел извършване на техническа поддръжка и почистване, трябва да бъдат отново надлежно монтирани и проверени.

Да се използват само оригинални части. Други части могат да предизвикат непредвидими повреди и наранявания.

Внимавайте след поддръжката или ремонта отново да махнете инструмента и гаечния ключ.

Работи по техническата поддръжка и почистването, различни от описаните в настоящия раздел, могат да се извършват само от сервиса.

За да се гарантира продължително и надеждно използване на уреда, провеждайте редовно техническа поддръжка.

i Спазвайте следното, за да запазите годността на уреда за нацепване на дърва:

• Почистете основно машината след приключване на работа.
• Отстранете отлагания от смола.

- Проверявайте верижната резачка за очевидни недостатъци:

• хлабави връзки.
• износени или повредени части.
• правилно монтирани и изправни капаци или защитни приспособления.
• Намаслявайте редовно мотовилката с екологично масло за пръскане.
• Редовно проверявайте плътността и здравината на хидравличните шлаухове и шлаухови връзки.

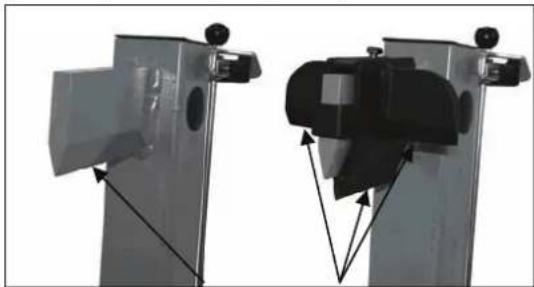

Наточване на клина

След продължителна експлоатация или при намален капацитет на нацепване да се изпили разпорния клин с фина пила (да се отстранят острите ръбове).

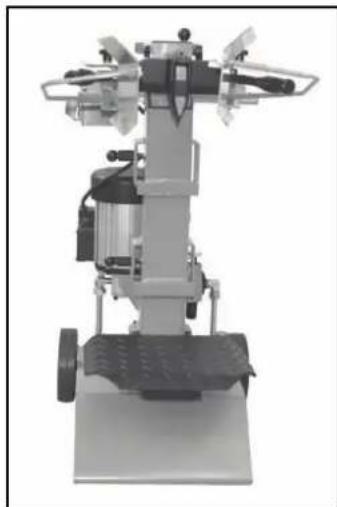

Как да проверя нивото на маслото?

1. Колоната за цепене трябва да е прибрана.
2. Развинтете пръчката за измерване на маслото.
3. Почистете пръчката за измерване на маслото и уплътнението за маслото.
4. Поставете пръчката за измерване отново отвора до упор.
5. Извадете отново пръчката за измерване на маслото.

Пръчка за измерване

В случай, че нивото на маслото е между двете маркировки, то в резервоара има достаточно масло.

В случай, че нивото на маслото е под долната маркировка трябва да бъде допълнено масло в помощта на чиста фуния.

1. Проверете уплътнението за маслото. То трябва да бъде сменено при повреди.
2. Завинтете отново пръчката за измерване на маслото.

Кога да сменя маслото?

Първа смяна на маслото след 50 часа експлоатация, след това на всеки 500 часа експлоатация.

Необходими са двама души.

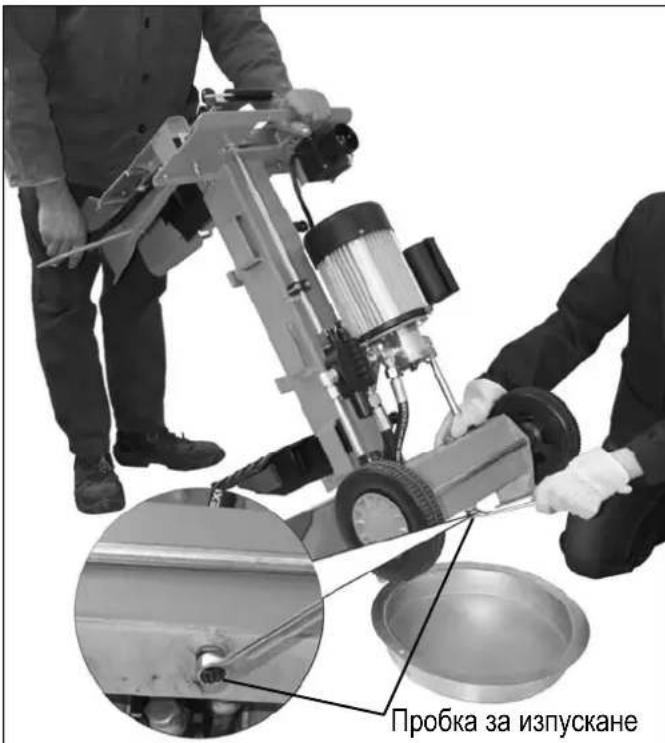

Смяна:

1. Колоната за цепене трябва да е прибрана.
2. Развинтете пръчката за измерване на маслото.
3. Поставете резервоар, който може да поеме минимално 4,4 литра масло, под уреда за нацепване на дървесина.
4. Развъртете капачката за изпускане, за да може маслото да изтече.

Пробка за изпускане

1. Поставете отново уплътнението и капачката за изпускане.
2. Напълнете новото хидравлично масло (около 2,8 литра) с помощта на чиста фуния.
3. Почистете пръчката за измерване на маслото и уплътненето за маслото.
4. Почистете уплътнението за маслото. При повреди то трябва да бъде сменено.
5. Завинтете отново пръчката за измерването на маслото.

Отстранявайте отработеното масло в съответствие с реда (център за събиране на отработен масло на място). Забранено е, да се изсипва отработеното масло в почвата или да се смесва с боклука.

i Хидравлично масло

За уреда за нацепване на дървесина ние препоръчваме следните хидравлични масла:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
или равностойно

Да не се използват други видове масло. Използването на други видове масло оказва влияние на функцията на уред за нацепване на дърва.

Технически данни

Модел / Тип ASP 6 L
година на производство	виж последна страница
Сила на нацепване	60 kN (6 t) ± 10 %
Дължина на дървесината	макс. 1030 mm
Диаметър на дървесината	мин. 120 mm – макс. 300 mm
Ход на нацепването	≈ 500 mm
Скорост на движение напред	около 0,04 m/s
Скорост на движение назад	около 0,17 m/s
Хидравлично масло (макс.)	4,4 литра
Налягане в системата	24 MPa (240 bar)
Мощност на двигателя (консумирана мощност)	P _1 2,8 kW S6 - 40 %
Присъединяване	230 V ~ 50 Hz, 16 A инертен
Размери с долната стойка	дължина 840 x ширина 510 x височина 990 / 1520 mm
Тегло	около 103,5 kg

Възможни неизправности

Преди всяко отстраняване на неизправност

— да бъде изключен уреда
— да се извади щепсела за електрическата мрежа

Неизправност	Възможна причина	Отстраняване
Стволът не се нацепва (твърде ниска мощност на нацепване)	⇒ Стволът не е поставено правилно⇒ Стволът надвишава допустимите размери или дървесината е прекалено твърда за мощността на машината⇒ Ножът за цепене не цепи⇒ Хидравличното налягане е много ниско⇒ Задействащата щанга е огъната (хидравличното чукче не натиска напълно)⇒ Грешен присъединителен проводник (по-дълъг от 10 m или прекалено малък диаметър на жилото)	⇒ Поставете отново ствола⇒ Отрежете ствола до допустимите размери⇒ Заточете ножа за цепене, проверете за мустаци или вдлъбнатини⇒ Проверете нивото на маслото; ако е необходимо, долейте масло.Ако проблемът не може да се отстрани, се обърнете към производителя или към оторизирана от него фирма.⇒ Дайте щангите за регулиране от производителя или от оторизирана от него фирма⇒ Да се използва правилен присъединителен проводник
Плъзгачът за ствола се движи люлеейки се или със силни вибрации	⇒ въздух в цикъла⇒ Цепещата колона не е достатъчно смазана с грес или масло	⇒ Проверете нивото на маслото; ако е необходимо, долейте масло.⇒ Смажете цепещата колона или напръскайте с екологично маслоПроблемът не може да бъде отстранен, моля обърнете се към производителя.
Плъзгачът за ствола не се движи	⇒ Хидравличната помпа е дефектна	⇒ За отстраняване на проблема се обърнете към производителя.
Двигателят тръгва, но цепещата колона не излиза	⇒ Грешна посока на въртене на двигателя	⇒ За отстраняване на проблема се обърнете към производителя.
Двигателят не тръгва	⇒ Няма напрежение в мрежата⇒ Захранващият кабел е дефектен⇒ Електромоторът е дефектен	⇒ Проверете предпазителя⇒ Захранващият кабел да се смени, съответно да се даде за проверка на електроспециалист⇒ За отстраняване на проблема се обърнете към производителя.

Гаранция

Моля вземете под внимание приложената гаранционна декларация.
