MANUALE UTENTE ASP 6 L ATIKA

Istruzioni originali

Brandhoutsplijter

1 Dichiarazione CE di Conformità ai sensi della direttiva fino: 2006/42/CE

I Con la presente dichiariamo

sotto la nostra responsabilità che il prodotto

Brennholzspalter (Spaccalegna) ASP 6 L

è conforme alle disposizioni delle summenzionate Direttive CE, nonché i requisiti delle altre direttive pertinenti: 2004/108/CE.

Sono state applicate le seguenti norme armonizzate:

Conservazione dei documenti tecnici:

NL Bewaring van de technische documenten:

Montaggio dei bracci di comando

Suggerimento: Lubrificare prima le linguette in lamiera sia!

NL Bedieningsarmen monteren

Inserire i bracci di comando e introdurre il tubo nell'alloggiamento del collegamento trasversale.

1 Fissare i bracci di comando con le viti, le rondelle e i dadi in dotazione.

Montaggio delle ruote

NL Wielen monteren

PL Montera hjulen

RO Montarea rotilor

s Hjul montering

SK Montaż kół

SLO Montaža koles

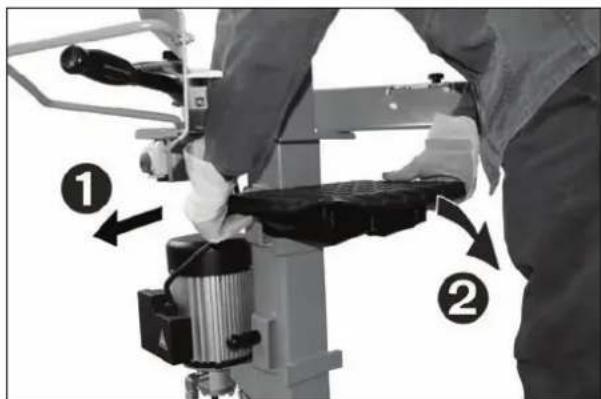

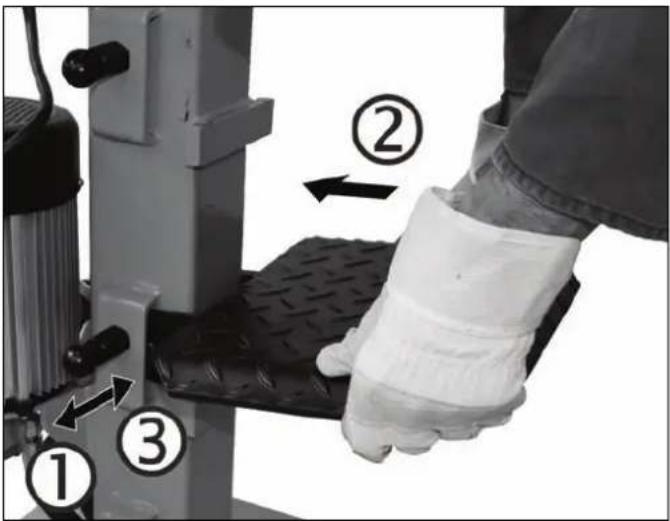

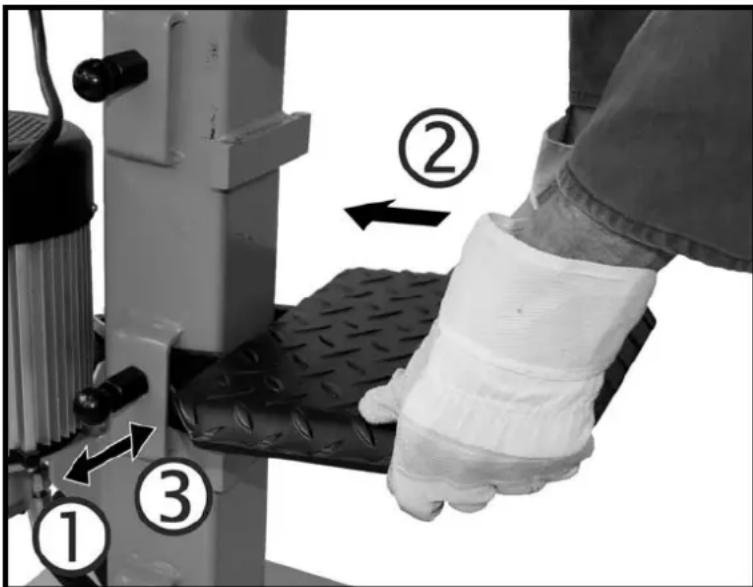

Montaggio della piano del banco

▶ Nella posizione di montaggio è presente un perno di bloccaggio.
▶ Inserire il piano del banco nelle relative squadre di supporto.
▶ Il perno di bloccaggio deve scattare in posizione.

Ube regn elig e r isici

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l'uso, tutte le indicazioni sono state osservate e l'apparecchio è stato montato come descritto.

Conservare le istruzioni per un utilizzo futuro.

Conte nuto

Dichiarazione di conformità	1
Descrizione dell'apparecchio / Pezzi di ricambio	3
Montaggio	6
Volume di fornitura	86
Simboli	88
Utilizzo conforme alla finalità d'uso	88
Rischi residui	89
Utilizzo sicuro	89
Istruzioni per il trasporto	90
Installazione	90
Messa in funzione	90
Utilizzo del spaccalegna	91
Manutenzione e pulizia	93
Dati tecnici	95
Possibili guasti	95
Garanzia	95

Volume di fornitura

Dopo il disimballaggio del cartone controllare

▶ che il suo contenuto sia completo
▶ l'eventuale presenza di danni causati dal trasporto

In caso di contestazioni informare subito il commerciante, il fornitore oppure il produttore. Le reclamazioni inoltrate successivamente non vengono accettate.

■ 1 Unità	■ 2 coprimozzi
■ 1 Braccio di comando dx	■ 1 Asse
■ 1 Braccio di comando sx	■ 1 Confezione di viti
■ 1 Piano del banco	■ 1 Manuale
■ 2 Ruota	■ 1 Dichiarazione di garanzia

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle norme di sicurezza.

Attenzione! Prima di eseguire i lavori di manutenzione, riparazione e pulizia spegnere il motore ed estrarre la spina dalla presa di corrente.

Pericolo di taglio e schiacciamento; mai toccare parti pericolose quando il fenditoio è in movimento.

Non rimuovere con le mani i tronchi incastrati.

È consentito sostare nell'area di lavoro solo all'utilizzatore. Tenere lontano dalla zona di pericolo persone estranee, nonché animali domestici e da produzione (almeno 5 m).

Durante i lavori indossare i dispositivi di protezione dell'udito.

Durante i lavori indossare la visiera di protezione per proteggere il viso da schegge e trucioli.

Durante i lavori indossare scarpe di sicurezza per proteggere i piedi in caso di caduta del tronco.

Durante i lavori indossare guanti protettivi per proteggere le mani da schegge e trucioli.

Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

Olio è infiammabili e può esplodere. È vietato fumare e usare fiamme libere.

Smaltire l'olio esausto secondo le disposizioni vigenti (centro di raccolta in loco). È fatto divieto di scaricare l'olio esausto nel suolo e di mischiarlo ai rifiuti.

È vietato rimuovere o modificare i dispositivi di protezione e di sicurezza.

Prestare sempre la massima attenzione al movimento del fenditoio.

Durante lo spaccamento bloccare il pezzo da spaccare con le staffe di serraggio.

Deaerare l'impianto idraulico prima di mettere in funzione lo spaccalegna. (Vedere "Messa in funzione")

Simbolo apparecchio/imballaggio

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l'uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di queste indicazioni può causare dei guasti.

Avvisi per l'utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

• Utilizzare lo spaccalegna solo per spaccare legna.
• Utilizzare solo legno con tagli dritti.
• Rimuovere scrupolosamente i corpi estranei (chiodi, fili metallici, calcestruzzo ecc.) dal materiale da spaccare.
• Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.

- Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull'utente.

- Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall'utente.

- L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Le misure di sicurezza ignore o non prese in considerazione per distrazione, possono causare, durante l'impiego dell'apparecchio, delle lesioni oppure dei danni materiali.
• Con fenditoio in movimento, qualunque distrazione, inosservanza delle norme di sicurezza o uso improprio dell'apparecchio può cagionare lesioni alle mani o alle dita.
• Se non vengono utilizzati i conduttori dell'allacciamento elettrico prescritti sussiste il pericolo causato dalla corrente.
• Contatto con componenti sotto tensione quando le parti elettriche sono aperte.
• Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo si curo

⚠ Prima della messa in funzione di questo prodotto leggere ed osservare le seguenti indicazioni e le normative di sicurezza valide nel rispettivo Paese, in maniera tale da proteggere gli altri e se stessi da possibili infortuni.

i Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
i Conservare le presenti norme di sicurezza in buono stato.

- Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

• Prima dell'uso, acquisire familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Non utilizzare l'apparecchio per scopi diversi da quelli previsti (si veda "Utilizzo conforme alla finalità d'uso" e "Utilizzo del spaccalegna").
• Accertarsi di avere una posizione stabile e mantenere in ogni momento l'equilibrio.
• Assumere una posizione di lavoro corretta, ovvero dietro al carrello spingipezzo nella zona della leva di comando. Mai sostare nell'area del cuneo.
• Mai posizionarsi sopra la macchina.
  ■ Durante l'utilizzo indossare

— visiera di protezione

- guanti da lavoro

- cuffie di protezione

— scarpe di sicurezza con puntale in acciaio

• Indossare indumenti di lavoro appropriati:
  – non indossare indumenti ampi
• L'operatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.
• L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 18 anni.
• Tenere i bambini lontani dall'apparecchio.
• Non utilizzare mai l'apparecchio in presenza di estranei.
• Non lasciare mai l'apparecchio incustodito.
• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
• Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispettando il campo di potenza specificato.
• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
• Non modificare l'apparecchio o parti di esso.
• Non spruzzare l'apparecchio con acqua. (Fonte di pericolo corrente elettrica).
• Non lasciare la macchina sotto la pioggia e non lavorare quando piove.
• Conservare solo in un luogo asciutto lontano dalla portata dei bambini.
• Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi:

- interventi di manutenzione e pulizia

- eliminazione di anomalie

- interventi di riparazione

- controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;

- trasporto e stoccaggio

- allontanamento dal spaccalegna (anche per interruzioni di breve durata)

- Controllare se la macchina presenta danneggiamenti:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.
• Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio,

tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
• Sostituire le etichette di sicurezza danneggiate o illeggibili.

Sicurezza elettrica

$$ \Rightarrow 2 3 0 \mathrm{V} \sim : $$

• Esecuzione dei conduttori di collegamento conformemente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno
  3 x 1,5 mm² con una lunghezza del cavo fino a 10 m
• Mai utilizzare conduttori di collegamento di lunghezza superiore a 10 m. Conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettore non sia umido.
• In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo.
• Non utilizzare il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
• Non utilizzare conduttori di collegamento difettosi.
• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  ■ Non utilizzare collegamenti elettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
  Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
  ⚠️ Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.
  ⚠️ Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

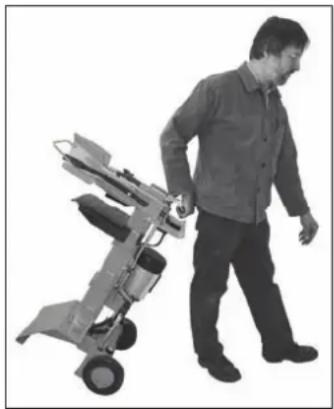

Istruzioni per il trasporto

Con fenditoio in

movimento, qualunque distrazione, inosservanza delle norme di sicurezza o uso improprio dell'apparecchio può cagionare lesioni alle mani o alle dita.

Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche allo spaccalegna apportate in proprio dall'utente.

Rimuovere scrupolosamente i

corpi estranei (chiodi, fili metallici, calcestruzzo ecc.) dal materiale da spaccare.

Installazione

Assicurarsi che la zona di lavoro

• sia antisdrucciolo
• stia in piano
  – non presenti rischi di inciampo
  — sia sufficientemente illuminata

Non azionare la macchina in prossimità di metano, dotti di benzina o altri materiali altamente infiammabili.

Messa in funzione

• Accertarsi che l'apparecchio sia montato completamente e correttamente.
• Tutte le volte che si usa l'apparecchio, controllare prima:

- I cavi di allacciamento per eventuali punti difettosi (fessurazioni, tagli oppure simili)

Non utilizzare nessun cavo di allacciamento difettoso

• L'apparecchio per eventuali danneggiamenti (vedere "Sicurezza durante il lavoro")
• Se tutti i collegamenti a vite sono stretti saldamente
• eventuali difetti di tenuta dell'impianto idraulico

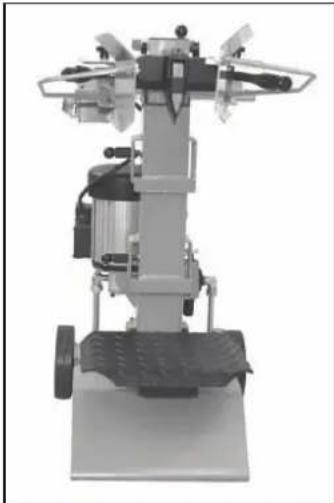

• il livello dell'olio

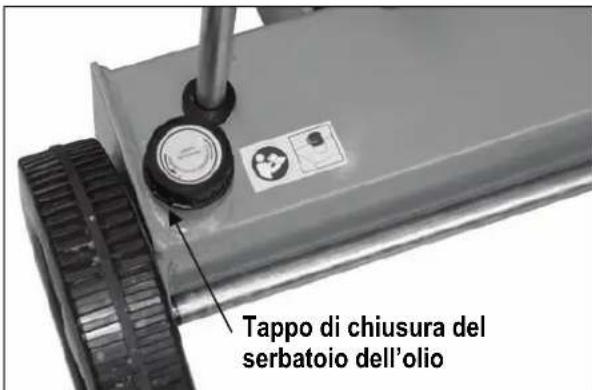

Sfiato

Deaerare l'impianto idraulico prima di mettere in funzione lo spaccalegna.

• Svitare il tappo del serbatoio dell'olio di alcuni giri e lasciar defluire l'aria.
  ▶ Lasciare la calotta aperta durante il funzionamento.

Tappo di chiusura del serbatoio dell'olio

- Prima di spostare lo spaccalegna, chiudere il tappo del serbatoio dell'olio, onde evitare fuoriuscite.

Se l'impianto idraulico non viene deaerato, l'aria imprigionata rovina le guarnizioni e causa seri danni allo spaccalegna.

① Allacciamento alla rete

• Confrontare il valore della tensione riportato sulla targhetta dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella corrispondente presa in modo conforme alle disposizioni.
• Utilizzare cavi di prolunga con sezione sufficiente.
• Collegare l'apparecchio mediante un interruttore di protezione (interruttore automatico per correnti di guasto) 30 mA.

i Protezione

230 V 3\~ → 16 A inerte

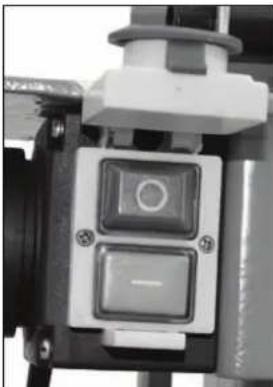

① Accensione/spegnimento

Prima di ogni uso verificare il corretto funzionamento del dispositivo di accensione (accendendolo e spegnendolo).

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Premere il pulsante verde.

Spegnimento

Premere il pulsante rosso.

① Protezione contro il riavvio in caso di interruzione di corrente (dispositivo di attivazione della tensione di sbilanciamento)

In caso di mancanza di corrente, disinserimento involontario della spina o fusibile difettoso l'apparecchio si spegne automaticamente. Per riaccendere l'apparecchio premere nuovamente il pulsante verde dell'interruttore On/Off.

i Impianto idraulico

• Mai azionare la macchina se sussistono pericoli connessi al liquido idraulico.
  ■ Assicurarsi che la macchina e la zona di lavoro siano pulite e non presentino macchie di olio.
  Pericolo di scivolamento e di incendio!

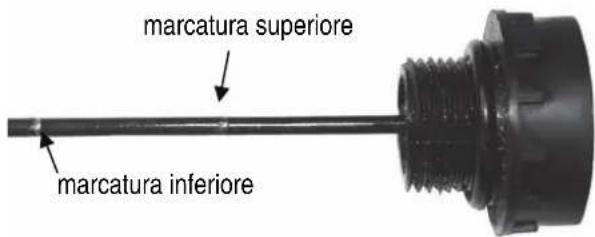

• Verificare periodicamente che nel serbatoio vi sia sufficiente olio idraulico (vedere "Manutenzione e cura").
  Capacità: ca. 4,4 litri

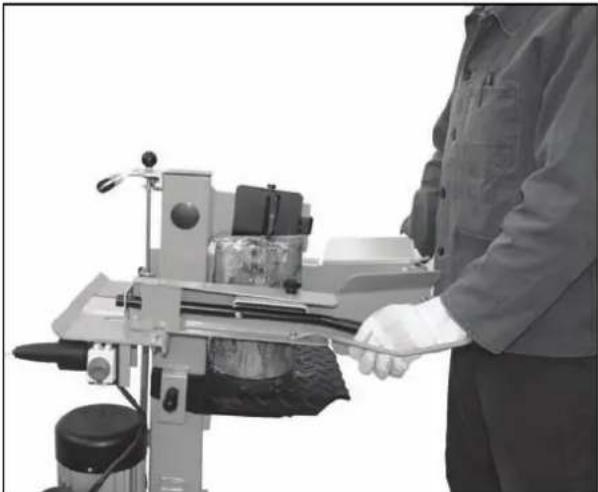

Utilizzo del spaccalegna

⚠️ NORME DI SICUREZZA supplementari

• Lo spaccalegna deve essere utilizzato da una sola persona.
• La macchina deve essere utilizzata solo da persone di età superiore a 18 anni che abbiano letto e compreso le istruzioni per l'uso.
• Indossare i dispositivi di protezione (visiera di protezione, guanti protettivi, scarpe di sicurezza) contro possibili lesioni.
• Mai spaccare tronchi contenenti chiodi, fili metallici o altri oggetti.
• La legna già spaccata e I trucioli rendono pericolosa la zona di lavoro. Si rischia di inciampare, scivolare o cadere. Mantenere sempre in ordine la zona di lavoro.
• Mai poggiare le mani su parti in movimento, quando la macchina è accesa.

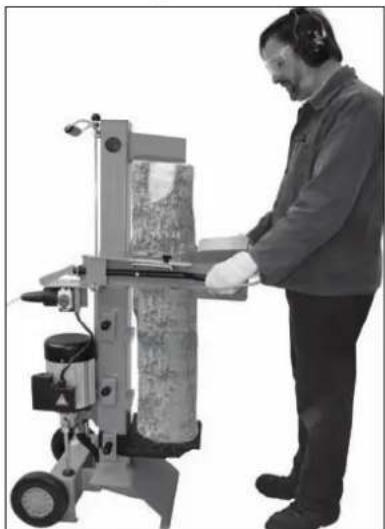

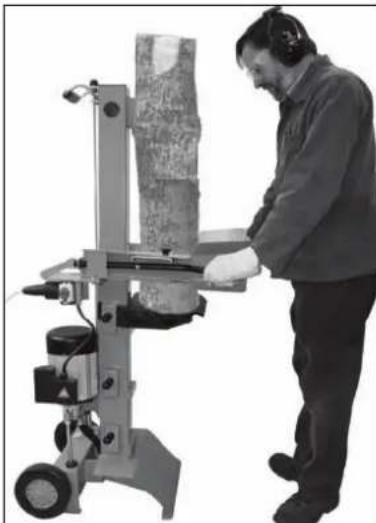

• Spaccare solamente tronchi della lunghezza massima di lavoro (1030 mm).
• i Prima di spaccare qualsiasi tronco, verificare che la colonna del fenditoio sia sufficientemente lubrificata, in modo che possa scorrere in alto e in basso senza difficoltà.

Che cosa si può spaccare?

Dimensioni dei tronchi da spaccare

Lunghezza: max. 1030 mm

Il diametro dei tronchi indicato ha solo un valore indicativo, perché:

- spaccare il legno sottile può essere difficile, se contiene fori di nodi o se le fibre sono troppo resistenti.

Non spaccare tronchi verdi. I tronchi secchi e stagionati si spaccano molto più facilmente e causano meno grippaggi rispetto a quelli verdi (bagnati).

⚠️ I legni duri tendono a spaccarsi generando schegge: fare molta attenzione!

Utilizzo

Utilizzo a due mani

⚠️ Mai usare lo spaccalegna in due persone.

Mai bloccare le leve di comando (staffe di serraggio).

1. Premere il pulsante di accensione verde. Attendere un paio di secondi prima che il motore raggiunga la velocità massima e la pompa idraulica si pressurizzi.

Se la temperatura ambiente scende sotto i -5° C lasciar funzionare a vuoto lo spaccalegna per almeno 15 minuti, in modo da far riscaldare l'olio.

1. Posizionare il tronco sul banco dello spaccalegna.

i Spaccare il materiale solo nella direzione delle fibre.

1. Bloccare il tronco con le staffe di serraggio.

1. Premere contemporaneamente entrambe le leve di comando verso il basso.

→ Il fenditoio si abbassa e spacca il tronco.

1. Lasciando la presa di entrambe le leve di comando, il fenditoio torna nella posizione iniziale.

① Lasciando invece la presa di una sola leva di comando, il fenditoio non si muove.

Istruzioni particolari per lo spaccamento:

Preparativi:

preparare la legna da spaccare secondo le dimensioni massime di lavoro, prestando attenzione a che i tagli siano dritti.

Sistemare la legna sullo spaccalegna in modo da evitare pericoli (pericolo di inciampo).

Regolazione dell'altezza della corsa

In caso di tronchi corti è possibile aumentare l'efficienza del lavoro riducendo la corsa di ritorno del fenditoio.

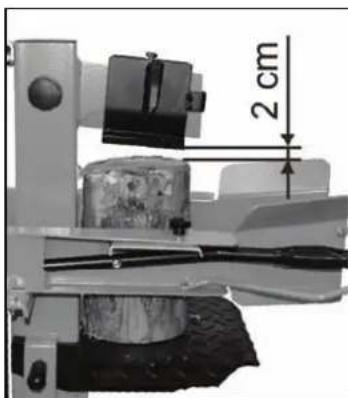

1. Posizionare il tronco sul banco e avvicinare il fenditoio al tronco fino a circa 2 cm di distanza premendo verso il basso entrambe le leve di comando.

2 cm

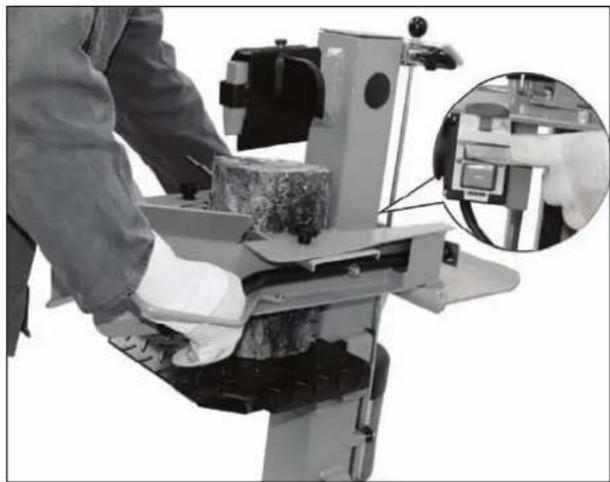

1. Lasciare la presa di una sola leva di comando, in maniera tale che il fenditoio resti fermo, e spegnere l'apparecchio.

1. Disinserire la spina di alimentazione.

2. Lasciare la presa della seconda leva di comando.

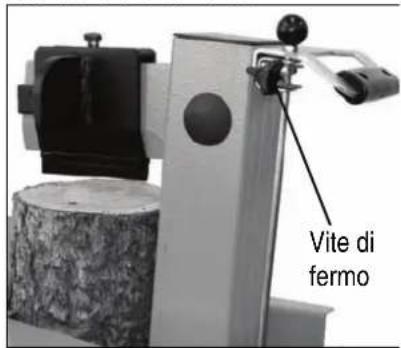

3. Ridurre la corsa di ritorno attraverso l'asta di regolazione collocata a lato, fissando la vite di fermo all'altezza richiesta.

Vite di fermo

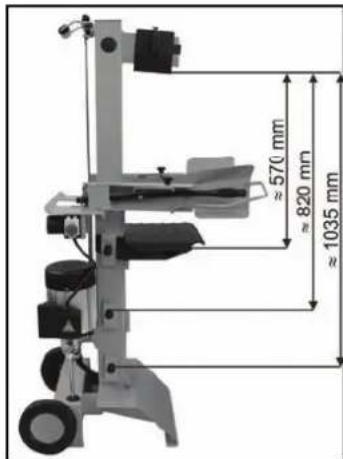

■ Regolazione dell'altezza del banco

Posizione superiore del banco: ≈ 570 mm.

Posizione intermedia del banco: ≈ 820 mm.

Posizione inferiore del banco: ≈ 1035 mm.

≈570 mm ≈820 mm ≈1035 mm

1. Allentare il perno di bloccaggio.

2. Estrarre il banco.

1. Posizionare il banco in una posizione vicina alla lunghezza del tronco e fissarlo con il perno di bloccaggio.

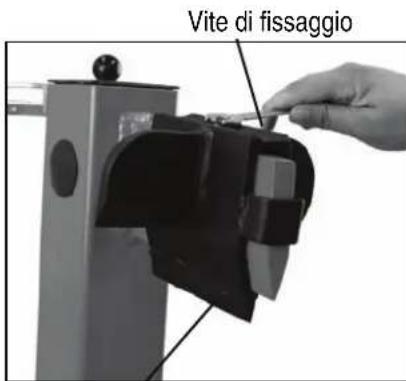

■ Regolazione del cuneo a croce:

1. Allentare la vite di fissaggio.

2. Portare il cuneo a croce nella posizione corretta (la vite di fissaggio si trova sopra il foro nel fenditoio).

3. Avvitare nuovamente la vite di fissaggio.

Vite di fissaggio

Cuneo a croce

- Spaccamento di tronchi corti:

1. Posizione superiore del piano del banco.
2. Posizionare il tronco sul piano del banco dello spaccalegna.
3. Bloccare il tronco con le staffe di serraggio.
   Spaccare il materiale solo nella direzione delle fibre.

■ Spaccamento di tronchi lunghi:

1. Posizione inferiore del banco.
2. Rimuovere il cuneo a croce.
3. Posizionare il tronco sul banco.

① Possibile problema nello spaccamento di tronchi lunghi: il fenditoio si incastra nel tronco senza completare lo spaccamento e lo trascina con sé nella corsa di ritorno.

In tal caso procedere come indicato di seguito:

1. Spegnere l'apparecchio.
2. A seconda della lunghezza del tronco ancora non del tutto spaccato, fissare il piano del banco nella posizione superiore o intermedia.
3. Accendere l'apparecchio e proseguire lo spaccamento.

⚠️ Mai spaccare due tronchi alla volta.

Mai aggiungere o sostituire legna durante il processo di lavorazione.

① Mai forzare lo spaccamento del tronco mantenendo la spinta per parecchi secondi. Ne possono risultare danni alla macchina. Posizionare nuovamente il tronco sul banco e ripetere la procedura, oppure accantonarlo.

Come si rimuove un tronco incastrato?

Se i tronchi sono particolarmente nodosi, sussiste il pericolo di incastro.

1. Spegnere l'apparecchio e disinserire la spina di alimentazione.

2. Non rimuovere con le mani i tronchi incastrati.

3. Per sbloccare il tronco incastrato, scuoterlo con molta attenzione mediante una leva. Evitare danni alla colonna del fenditoio!

Mai martellare il tronco fissato né tenere le mani in prossimità di esso durante la procedura di disincastro.

⚠️ Mai tentare di disincastrare il tronco segandolo.

Non chiedere assistenza a nessuno.

- Fine dei lavori:

➢ Portare il fenditoio nella posizione inferiore (di entrata).
➢ Lasciare la presa di una sola leva di comando.
➢ Spegnere l'apparecchio e disinserire la spina di alimentazione.
Osservare le istruzioni per la manutenzione e la cura.

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia

• spegnere l'apparecchio
• disinserire la spina di alimentazione

Indossare guanti protettivi per evitare lesioni.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza.

Per garantire un uso prolungato ed affidabile dell'apparecchio, eseguire regolarmente i seguenti interventi di manutenzione.

Per garantire la funzionalità dello spaccalegna, prestare attenzione a quanto segue:

• pulire accuratamente la macchina al termine del lavoro.
  ■ rimuovere i residui di resina.
• Verificare che l'apparecchio non presenti danneggiamenti visibili come fissaggi allentati:

- parti usurate o danneggiate.

- coperture o dispositivi di protezione montati correttamente e intatti.

• lubrificare periodicamente la colonna del fenditoio od oliarla con olio ecologico.
• verificare periodicamente la tenuta e il fissaggio dei tubi flessibili idraulici e dei relativi raccordi.

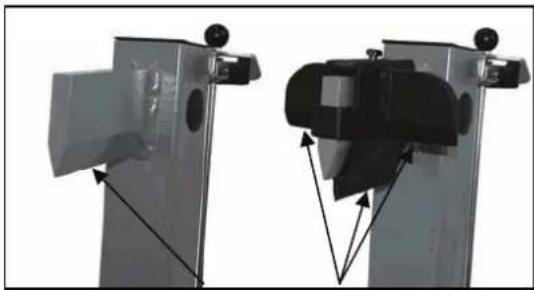

Affilatura del fenditoio

Dopo una lunga durata di funzionamento, in caso di ridotta forza di spinta del cuneo o di lieve deformazione dello spigolo di taglio rettificare il fenditoio o affilarlo con una lima a taglio fine, dopodichè rimuovere le bave.

Come si verifica il livello dell'olio?

1. La colonna del fenditoio deve trovarsi in posizione di entrata.
2. Estrarre l'asta di livello dell'olio.
3. Pulire l'asta di livello dell'olio e il paraolio.
4. Infilare di nuovo l'asta di livello nel bocchettone fino all'arresto.
5. Estrarre nuovamente l'asta di livello dell'olio.

Asta di livello dell'olio

Se il livello dell'olio si trova fra le due marcature nel serbatoio c'è sufficiente olio.
Qualora il livello dell'olio si trovi invece al di sotto della marcatura inferiore, rabboccare l'olio mediante un imbuto pulito.

marcatura superiore marcatura inferiore

1. Controllare il paraolio. Nel caso presenti danni, sostituirlo.
2. Inserire nuovamente l'asta di livello nel bocchettone.

Quando va sostituito l'olio?

Eseguire il primo cambio dell'olio dopo 50 ore di esercizio, i successivi ogni 500.

Sono necessarie due persone.

Sostituzione:

1. La colonna del fenditoio deve trovarsi in posizione di entrata.
2. Estrarre l'asta di livello dell'olio.

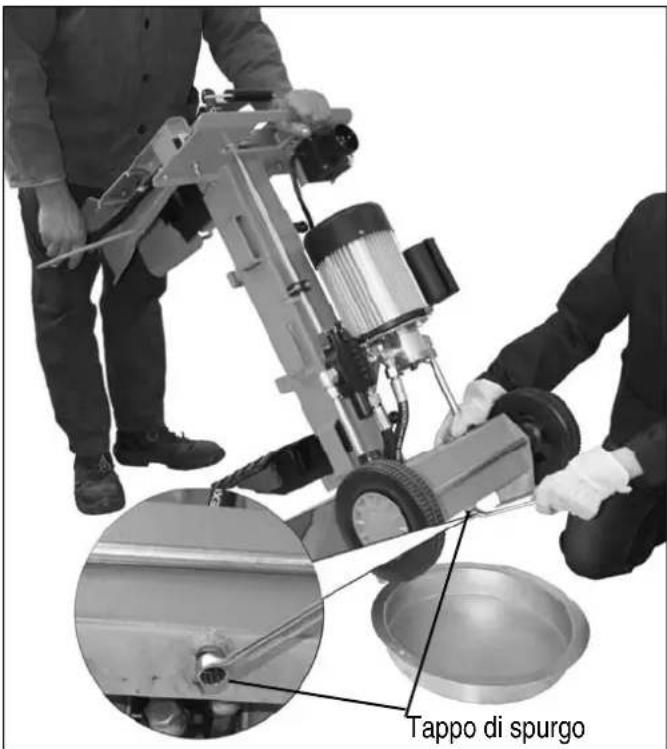

3. Collocare un recipiente della capacità di almeno 4,4 litri d'olio sotto lo spaccalegna.
4. Svitare il tappo di spurgo in modo da far fuoriuscire l'olio.

Tappo di spurgo

1. Inserire nuovamente il paraolio e il tappo di spurgo.
2. Versare nuovo olio idraulico (ca. 2,8 litri) mediante un imbuto pulito.
3. Pulire l'asta di livello dell'olio e il paraolio.
4. Controllare il paraolio. Nel caso presenti danni, sostituirlo.
5. Inserire nuovamente l'asta di livello nel bocchettone.

Smaltire l'olio esausto secondo le disposizioni vigenti (centro di raccolta in loco). È fatto divieto di scaricare l'olio esausto nel suolo e di mischiarlo ai rifiuti.

i Olio idraulico

Per il cilindro idraulico raccomandiamo i seguenti oli idraulici:

Non utilizzare nessun altro tipo di olio. L'uso di altri tipi di olio può pregiudicare il funzionamento del cilindro idraulico.

Dati tecnici

Modello / Tipo ASP 6 L
Anno di costruzione vedere ultima pagina
Spinta 60 kN (6 t) ± 10 %
Lunghezza del tronco max. 1030 mm
Diametro del tronco min. 120 mm – max. 300 mm
Altezza di taglio	≈ 500 mm
Velocità di avanzamento ca. 0,04 m/sek.
Velocità di ritorno ca. 0,17 m/sek.
Olio idraulico (max.) 4,4 litri
Pressione di sistema 24 MPa (240 bar)
Potenza del motore (potenza assorbita) P	1 2,8 kW S6 - 40 %
Allacciamento 230 V ~ 50 Hz, 16 A inerte
Ingombro lunghezza 840 x larghezza 510 x altezza 990 / 1520 mm
Peso ca. 103,5 kg

Possibili guasti

Prima di rimuovere qualsiasi guasto

— Spegnere l'apparecchio
— Disinserire la spina di alimentazione

Guasto Possibile causa Eliminazione
Il tronco non si spacca (forza di spinta del cuneo insufficiente)	⇒ Il tronco non è posizionato correttamente⇒ Il tronco supera le dimensioni ammissibili oppure il legno è troppo duro per la potenza della macchina⇒ Il fenditoio non funziona⇒ Pressione dell'impianto idraulico troppo bassa⇒ Tiranti di attivazione incurvati (l'asta idraulica non viene premuta a fondo)⇒ Conduttore di collegamento errato (lunghezza maggiore di 10 m o sezione del filo troppo piccola)	⇒ Riposizionare il tronco⇒ Tagliare il tronco fino alle dimensioni ammissibili⇒ Affilare il fenditoio, verificare la presenza di bave o intagli⇒ Controllare il livello dell'olio; se necessario rabboccarloSe il problema persiste, rivolgersi al produttore.⇒ Far regolare i tiranti dal produttore o da una ditta indicata dal produttore⇒ Utilizzare un conduttore di collegamento idoneo
Durante lo spaccamento la colonna del fenditoio oscilla o presenta forti vibrazioni	⇒ Aria nel circuito⇒ La colonna del fenditoio non è oliata o lubrificata a sufficienza	⇒ Controllare il livello dell'olio; se necessario rabboccarlo⇒ Lubrificare la colonna del fenditoio od oliarla con olio ecologicoSe il problema persiste, rivolgersi al produttore.
La colonna del fenditoio non penetra nel tronco	⇒ Pompa idraulica difettosa	⇒ Per l'eliminazione del problema rivolgersi al produttore.
Il motore si avvia ma la colonna del fenditoio non rientra	⇒ Senso di rotazione errato del motore	⇒ per l'eliminazione del problema rivolgersi al produttore o a una ditta indicata dal produttore.
Il motore non si avvia	⇒ Tensione di rete mancante⇒ Cavo di collegamento difettoso⇒ Motore elettrico difettoso	⇒ Controllare la protezione⇒ Fare sostituire o fare controllare il cavo di alimentazione da un elettricista⇒ Per l'eliminazione del problema rivolgersi al produttore o a una ditta indicata dal produttore.

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

1 Anno di costruzione

NL Bouvwjaar

PL Rok produkcji
