MANUAL DE UTILIZARE ASP 6 L ATIKA

Instrucțiuni originale

Vedklyv

Bruksanvisning i original

RO declarăm pe proprie răspundere că produsul

Brennholzspalter (Maşina de despicat lemne de foc) ASP 6 L

este conform cu prevederile directivelor numite mai sus cât și cerințelor altor reglementări aplicabile în vigoare: 2004/108/UE.

RO Au fost aplicate următoarele norme armonizate:

Sfat: Gresati înainte eclisele din tablă!

RO Montați bratele de operare și introduceți teava în orificiul îmbinării transversale.

RO Fixați brațele de operare cu şuruburile cu șaibe și piulite livrate.

În poziția de montare stă la dispoziție un bolt de blocare.

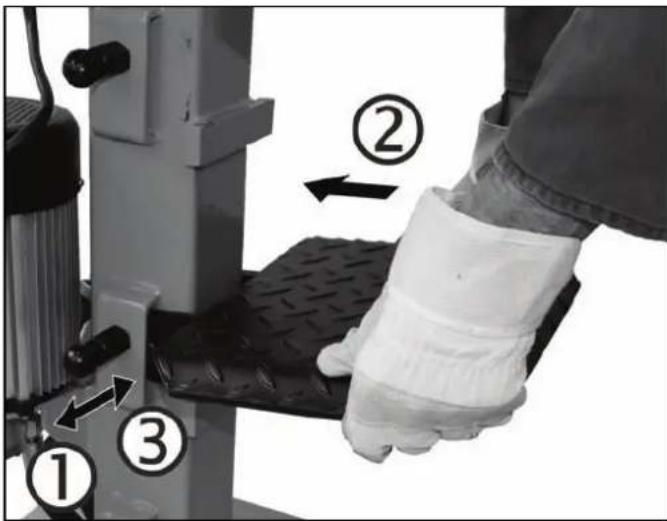

Montați placa mesei în cornierele de susținere corespunzătoare.
▶ Atentie ca bolțul de blocare să se fi blocat.

S Bordsplatta montering

Este interzisă punerea în funcțiune a mașinii înaintea citirii acestor instrucțiuni de folosire, a respectării tuturor indicațiilor și a montării aparatului conform descrierii.

Păstrați instrucțiunile pentru utilizări viitoare.

Cuprins

Declaratie de conformitate	1
Descrierea aparatului / Piese de schimb	3
Montarea	6
Volumul de livrare	112
Simboluri 112
Utilizarea conform domeniului de aplicatie specificat	113
Alte riscuri 113
Munca în siguranță 113
Instrucțiuni referitoare la transport	114
Amplasarea	114
Punerea în funcțiune	114
Lucrul cu mașina de despicat lemne	115
Întreținerea și curățarea	118
Date tehnice 119
Defecțiuni posibile 120
Garantia 120

Volumul de livrare

Verificați după despachetare, dacă conținutul cartonului

▶ este complet
▶ și dacă nu a fost deteriorat în timpul transportului

Transmiteți reclamațiile imediat comerciantului, furnizorului respectiv producătorului. Reclamațiile ulterioare nu se iau în considerare.

▪ 1 corpul aparatului	▪ 2 capace pentru roți
▪ 1 braț de deservire - dreapta	▪ 1 ax
▪ 1 braț de deservire - stânga	▪ 1 pungă cu şuruburi
▪ 1 placa mesei	▪ 1 instrucțiune de folosire
▪ 2 roată	▪ 1 declarație de garanție

Simboluri le aparatu lui

Înaintea punerii în funcțiune, citiți și respectați instrucțiunile de folosire și cele de siguranța.

Atentie!

Înaintea începerii lucrărilor de reparație, întreținere și curățire, trebuie oprit motorul și scos ștecărul din priză.

Pericol de tăiere și strivire; nu atingeți niciodată zonele periculoase când se mișcă pana de despicare.

Nu îndepărtați niciodată cu mâna un buștean blocat în pana de despicare.

Staționarea în raza de acțiune a mașinii este permisă exclusiv operatorului. Țineți persoanele neimplicate, dar și animalele în afara zonei de pericol (distanța minimă 5 m).

Purtați ochelari și căști de protectie.

În timpul lucrului, purtați vizieră de protecție pentru a vă proteja fața împotriva schijelor și al șpanului.

În timpul lucrului, purtați mănuși de protecție pentru a vă proteja mâinile împotriva schijelor și șpanului.

În timpul lucrului, purtați încălțăminte de protecție pentru a proteja piciorul de buștenii care cad.

Păstrați ordinea la locul dvs. de muncă! Dezordinea poate cauza accidente.

Uleiul este inflamabil și poate exploda. Sunt interzise fumatul și focul deschis.

Dispensați în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deșeurile.

Este interzisă îndepărtarea sau modificarea dispozitivelor de protectie și siguranță.

Atenție întotdeauna la mișcarea împingătorului de buștean.

În timpul despicării, fixați bine piesa de prelucrat cu gheară de strângere.

Aerisiți instalația hidraulică înaintea punerii în funcțiune a mașinii de despicat lemne de foc. (vezi „Punerea în funcțiune”)

Simboluri aparat / ambalaj

Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriiile și ambalajul se revalorifică întrun mod care protejează mediul înconjurător.

Conform Directivei Europene 2002/96/UE referitoare la aparatele electronice și electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat și reciclate în mod ecologic.

Simbolurile din instrucțiunile de folosire

Pericol iminent sau situație periculoasă. Nerespectarea acestor indicatii poate cauza accidentări sau daune materiale.

Indicații importante privind utilizarea competență. Nerespectarea acestor indicatii poate duce la perturbații.

Instrucțiuni de folosire. Aceste indicații vă ajută să folosiți în mod optim toate funcțiile.

Utilizarea conform domeniului de aplicatie specificat

• Utilizarea maşinii de despicat lemne de foc este permisă exclusiv pentru despicarea lemnelor.
• Doar lemnul tăiat drept se pretează pentru mașina de despicat lemne de foc.
• Bucățile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie despicat.
• Prin folosirea conform domeniului de aplicație specificat se înțelege și respectarea condițiilor de folosire, întreținere și reparație, impuse de producător, și respectarea măsurilor de siguranță prevăzute în instrucțiuni.
• Orice alt mod de utilizare este considerat a nu fi în conformitate cu domeniul de aplicație specificat. Producătorul nu răspunde de pagubele rezultate astfel – riscul și-l asumă în exclusivitate utilizatorul.
• Modificări arbitrare ale mașinii de despicat lemne de foc exclud răspunderea producătorului pentru pagube de orice fel rezultate din acestea.
• Montarea, utilizarea și întreținerea aparatului este permisă doar persoanelor care cunosc aparatul și sunt informate în legătură cu pericolele. Lucrările de reparații pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.

Alte riscuri

⚠️ În ciuda utilizării corecte și a respectării tuturor măsurilor de protecție în vigoare, mai apar alte riscuri datorită construcției conform scopului de folosire.

Acente riscuri pot fi diminuate dacă se respectă „Măsurile de siguranță”, „Utilizarea conformă domeniului de aplicație specificat destinatiei” și instrucțiunile de folosire în totalitate.

Atenția și precauția diminuează riscul accidentării persoanelor și riscul pagubelor materiale.

• Măsurile de siguranță ignoreate sau trecute cu vederea pot duce la rănirea utilizatorului sau la dăunarea proprietății.
• Prin neatenție, prin nerespectarea normelor de siguranță și prin utilizarea necorespunzătoare, cuțitul de despicat mobil poate provoca leziuni la mână și degete.
• Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare.
• Atingerea unor părti sub tensiune la piese electrice deschise.
• Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului.

Cu toate măsurile de precauție luate mai pot rămâne niște riscuri, greu definibile.

Munca în siguranță

⚠ Prin urmare, înaintea punerii în funcțiune a utilajului, citiți și respectați indicațiile următoare și măsurile de prevenire a accidentelor ale asociației dumneavoastră profesionale și indicațiile de siguranță, valabile în țara dumneavoastră, pentru a vă feri pe dumneavoastră și pe alții de accidente.

i Transmiteti măsurile de siguranță tuturor persoanelor, care lucrează cu această mașină.
i Păstrați aceste instrucțiuni de siguranță.

• Lucrați cu precauție. Fiti atent, la ce faceți. Lucrați rațional. Nu folosii aparatul, când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul folosirii aparatului poate conduce la accidente serioase.
• Familiarizați-vă cu acest utilaj înaintea punerii lui în funcțiune, cu ajutorul instrucțiunilor de folosire.
• Nu utilizați aparatul pentru alte domenii de aplicatie, pentru care nu a fost conceput (vezi utilizarea conform domeniului de aplicatie specificat și „Modul de lucru cu mașina de despicat lemne pentru foc“).
• Asigurați-vă stabilitatea și mentineți-vă tot timpul echilibrul.
• Asezați-vă în poziția de lucru, aflată în spatele împingătorului în zona mânerului de comandă. Nu stați niciodată în sfera de actiune a penei de despicat.
• Nu stati niciodată în picioare pe maşină.
  ■ în timpul lucrului purtați
  — ochelari sau mască de protectie
• mănuși de lucru
• eventual protectie a auzului
  — încăltăminte de sigurantă cu protectie din oțel

■ Purtaț i îmbrăcăminte de lucru potrivită:

- nu purtați haine largi sau bijuterii (pot fi prinse de părțile mobile ale mașinii)

- În perimetru de lucru al maşinii, persoana care o deservește poartă răspunderea față de alte persoane.

- Copiilor și tinerilor sub 18 ani le este interzisă folosirea mașinii.

- Păstrați copii la distanță de utilaj.

- Nu utilizați niciodată aparatul acolo, unde se află persoane neparticipante în apropiere.

- Păstrați ordinea la locul dvs. de muncă! Dezordinea poate cauza accidente.

- Nu lăsați niciodată aparatul nesupravegheat.

- Nu suprasolicitați aparatul! Lucrați mai bine și mai sigur în intervalul de putere indicat.

- Folosiți utilajul doar cu dispozitivele de protecție complet și corect fixate și nu modificați nimic la mașină, ce ar putea diminua siguranța.

- Este interzisă modificarea aparatului sau unor părți ale acestuia.

- Nu lăsați niciodată conectat aparatul când este culcat pe o parte. Aparatul a fost dezvoltat exclusiv pentru operarea în pozitie verticală.

- Nu stropiți aparatul cu apă. (sursa de pericol curentul electric).

- Nu lăsați mașina în ploaie si nu lucrați în timpul ploii.

- Depozitați-o doar într-un loc uscat și nu la îndemâna copiilor.

- Opriti mașina și scoateți stecărul din priză în timpul:

- lucrărilor de reparatie

- lucrărilor de întreținere și curățire

- lucrărilor de reparatie a avariilor

- verificării cablului de racordare în timpul operării pentru a constata dacă nu este cumva încurcat sau deteriorat

- transportului

- în timpul părăsirii utilajului (și la întreruperi de scurtă durată)

• Verificați dacă mașina nu prezintă cumva eventuale deteriorări:
• Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcționarea ireproșabilă și conformă domeniului de aplicație specificat a dispozitivelor de protectie.
• Verificați dacă părțile mobile funcționează ireproșabil, dacă nu sunt blocate sau dacă nu există componente deteriorate. Verificați, dacă piesele sunt deteriorate sau defecte. Toate piesele trebuie montate corect și trebuie să îndeplinească toate condițiile pentru o funcționare ireproșabilă.
• Dispozitivele de protectie defecte și alte părti deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucțiunile de folosire.
• Autocolantele de siguranță deteriorate sau ilizibile trebuie înlocuite.

Siguranța electrică

• Conductele de legătură se fixează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minimum ⇒ 230 V \~ 3 x 1,5 mm² la o lungime a cablului până la 10 m
• Nu utilizați niciodată cabluri de alimentare cu o lungime de peste 10 m. Conductele de legătură lungi și subțiri produc o cădere de tensiune. Motorul nu-și mai atinge randamentul maxim, funcționarea aparatului este redusă.
• Fișele și dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeași rezistență mecanică, sau acoperite cu acest material.
• Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă.
• La fixarea conductei de legătură asigurați-vă că aceasta nu este turtită, îndoită și că racordul cu ștecăr nu se umezește.
• Când folosiți un tambur pentru cabluri, desfășurați complet cablul.
• Nu folositi cablul în scopuri care nu corespunde domeniului de aplicație. Feriți cablul de căldură, de ulei și muchii ascuțite. Nu folositi cablul pentru a trage ștecărul din priză.
• Verificați cu regularitate cablurile prelungitoare și înlocuiti-le, dacă sunt deteriorate.
• Nu atingeți un cablu de racordare avariat înainte de a-l deconecta de la rețea. Un cablu de racordare avariat poate provoca un contact cu piesele conductoare de tensiune electrică.
• Nu folositi conducte de legătură defecte.
• Folosiți în aer liber doar cabluri de prelungire autorizate și deci marcate corespunzător.
  ■ Nu folositi legături electrice provizorii.
• Nu şuntați și nu scoateți niciodată din funcțiune instalațiile de protectie.

Conectarea electrică respectiv reparații ale părților electrice ale mașinii trebuie efectuate de către un specialist electrician concesionat sau de către unul din atelierele noastre de servicii pentru clienti. Regulamentele locale privind mai ales măsurile de protectie trebuie respectate.

Reparațiile altor părți ale mașinii trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienti.

Folosiți doar piese originale. Folosirea altor piese de schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

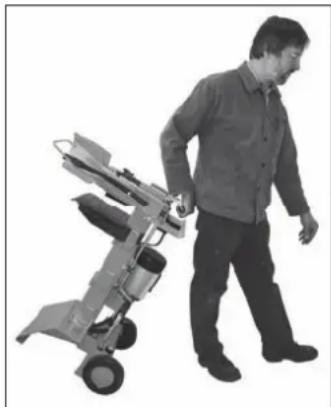

Instructiuni referitoare la transport

Înaintea fiecărei schimbări a locului de amplasare și înaintea oricărui transport, deplasați cuțitul de despicat în poziția cea mai joasă.

Pentru transport, prindeți cu o mână etrierul și basculați mașina de despicat lemne ușor spre dumneavoastră. În această poziție, mașina de despicat lemne poate fi transportată fără probleme.

Pentru a evita scurgerea de ulei în timpul transportului, dispozitivul de închiderea a rezervorului de ulei trebuie să fie bine înșurubat.

Amplasarea

Aveți grijă ca zone de lucru să îndeplinească următoarele condiții:

— stabilă la alunecare
- plană
- fără pericol de împiedicare
— luminozitate suficientă

Nu operați mașina în apropierea gazelor, canalelor de dină sau a altor materiale combustibile.

Punerea în funcțiune

• Asigurați-vă, că aparatul este montat conform indicațiilor.
  ■ Verificați înainte de fiecare utilizare:

- dacă conductele de legătură nu au defecte (fisuri, tăieturi etc.)

⚠️ Nu utilizati cabluri defecte

— dacă aparatul a suferit eventuale stricăciuni (vezi. „Lucrări în siguranță”)
— dacă toate legăturile cu şurub sunt bine strânse
— dacă sistemul hidraulic prezintă scurgeri
- nivelul de ulei

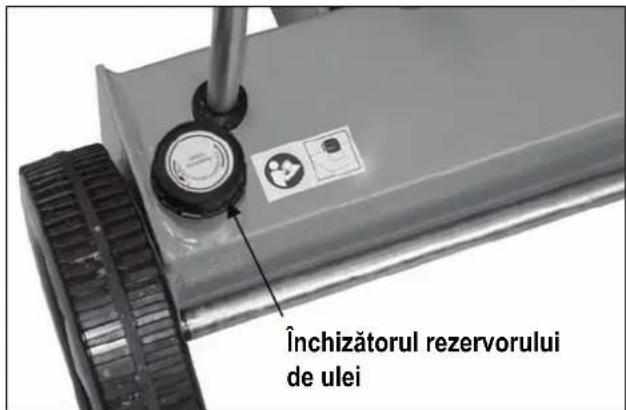

Aerisirea

Aerisiți instalația hidraulică înaintea punerii în funcțiune a mașinii de despicat lemne de foc.

• Deşurubați capacul rezervorului de ulei câteva rotații, pentru ca aerul din rezervorul de ulei să poată fi evacuat.
  În timpul funcționării, lăsați capacul deschis.

Închizătorul rezervorului de ulei

Înaintea deplasării mașinii de despicat lemne de foc, închideți capacul rezervorului de ulei, deoarece în caz contrar se scurge uleiul.

Dacă nu se aerisește instalația hidraulică, aerul închis în ea deteriorează garnitura de etanșare și provoacă daune permanente mașinii de despicat lemne.

i Racordarea la retea

• Comparați tensiunea indicată pe placa de constructie cu tensiunea rețelei și conectați aparatul la priza potrivită și prevăzută regulamentar.
• Utilizați cablu prelungitor cu diametru suficient.
• Conectați aparatul printr-un comutator de protecție Fi (comutator de protecție împotriva curenților vagabonzi) 30 mA.

i Asigurarea:

230 V \~ → 16 A inertă

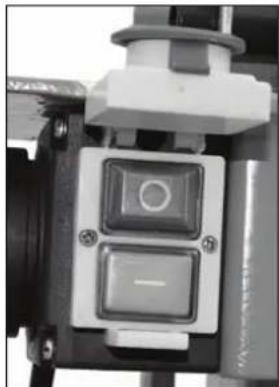

i Pornirea / oprirea

Înainte fiecărei utilizări, verificați modul de funcționare al deconectorului (prin pornire și oprire).

Nu folosiți aparate, la care comutatorul nu poate fi deschis și închis. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către Serviciul pentru clienti.

Apăsați butonul verde.

Oprirea

Apăsați butonul roșu.

① Siguranța împotriva repornirii în cazul unei pene de curent (declanșor la tensiune nulă)

În cazul întreruperii curentului electric prin scoaterea ștecherului sau datorită unei siguranțe defecte etc., aparatul se oprește în mod automat. Pentru repornire se apasă din nou butonul verde de la comutatorul pornit/oprit.

i Sistemul hidraulic

• Nu operați niciodată mașina în cazul unei periclitări datorate lichidului hidraulic.
• Asigurați-vă că mașina și spațiul de lucru nu sunt pătate cu ulei.
  Pericol de alunecare și de incendiu!

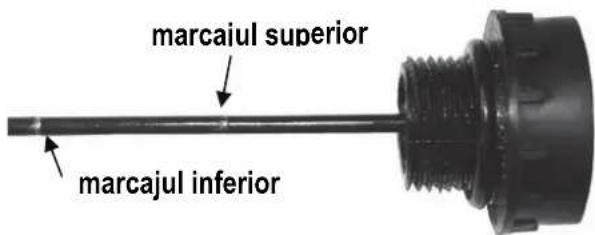

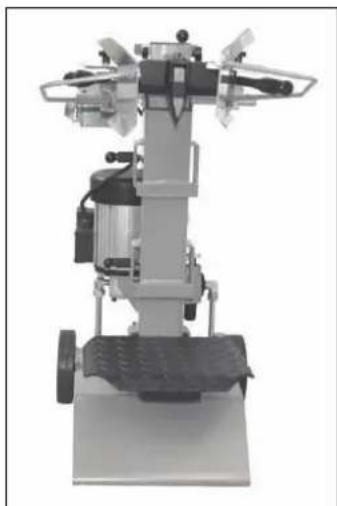

• Verificați regulat dacă este suficient ulei hidraulic în rezervor (vezi „Întreținerea și îngrijirea“)
  Cuprins: cca. 4,41

Lucrul cu maşina de despicat lemne

⚠ INDICAȚII DE SIGURANȚĂ suplimentare

• Operarea maşinii de despicat lemne de foc este permisă unei singure persoane.
• Utilizarea maşinii este permisă exclusiv persoanelor peste 18 ani care au citit și înteles instructiunile de utilizare.
• Purtati echipamentele dvs. de protectie (mască de protectie, mănuși, încăltăminte de siguranță) pentru a vă proteja împotriva posibilelor accidentări.
• Nu despicați niciodată bușteni care conțin cuie, sărmă sau alte obiecte.
• Lemnul deja despicat și șpanurile creează un spațiu de lucru periculos. Altfel există pericolul împiedicării, alunecării sau căderii. Păstrați întotdeauna ordinea în zona de lucru.
• Nu așezați niciodată mâinile pe piesele mobile ale mașinii. Păstrați distanța de siguranță față de buștean, împingător și pana de despicare pentru a vă proteja mâinile de accidentare.
• Despicați doar lemnele care corespund lungimii max. de prelucrare.
• Înaintea despicării, verificați gresarea coloanei de despicare; aceasta trebuie să fie gresată suficient, pentru putea intra și ieși fără probleme.

Ce pot despica?

Dimensiunea buştenilor de despicat

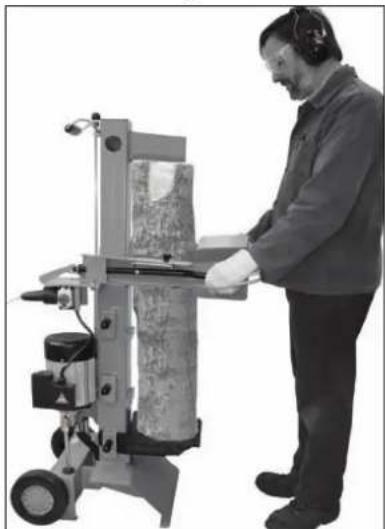

Lungimea lemnului: max. 1030 mm

Diametrul lemnului: min. 120 – max. 300 mm

Diametrul lemnului este o valoare orientativă recomandată deoarece:

- lemnul subțire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure.

Nu despicați bușteni verzi. Buștenii uscați și depozitați se despică mult mai ușor și nu cauzează atât de des griparea ca lemnul verde (ud).

⚠ Lemnele dure au tendința de a se sparge: lucrați cu cea mai mare atenție!

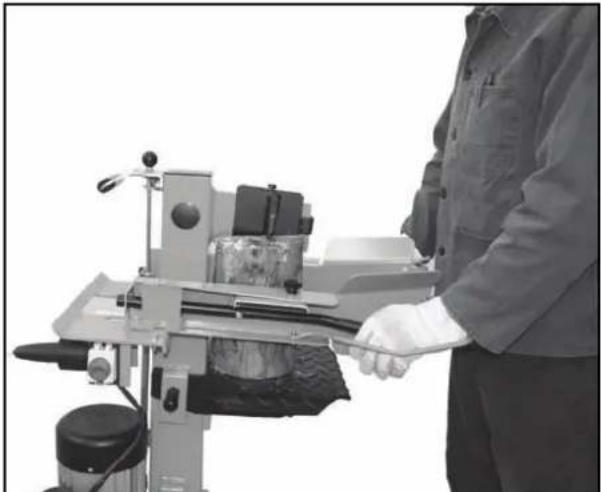

Deservirea

Deservirea cu două mâini

Nu deserviți niciodată mașina de despicat lemne cu două persoane.
⚠️ Nu blocați niciodată mânerele de deservire (gheară de strângere).

1. Apăsați butonul verde de pornire. Așteptați câteva secunde, pentru ca motorul să atingă numărul de rotații final și să se formeze presiune în pompa hidraulică.

i La temperaturi sub -5^ C, lăsați să meargă mașina de despicat lemne cel puțin 15 min. în regim de mers în gol, pentru ca uleiul să se poată încălzi.

1. Puneti buşteanul pe masa maşinii de despicat.

i Prelucrati materialul de despicat numai în directia fibrei.

1. Tineți bine bușteanul cu ghearele de strângere.

1. Apăsati concomitent mânerul de deservire în jos.

→ Ímpingătorul bușteanului apasă contra penei de despicare. Bușteanul este despicat.

1. Eliberați mânerul și tasta de comandă, împingătorul bușteanului se întoarce în poziția inițială.

Dacă eliberați doar o singură manetă de deservire, cuțitul de despicat se oprește.

Indicații speciale privind despicarea:

■ Pregătiri:

Preparați lemnul de despicat la dimensiunile maxime de prelucrare și aveți grijă, ca lemnul să fie tăiat drept.

Aşetezi lemnul pe despicătorul de lemne astfel încât să nu constituie un pericol pentru dumneavoastră (pericol de împiedicare).

■ Reglarea înăltimii cursei

În cazul unor bucăți de lemn mai scurte, puteți crește randamentul de lucru prin scurtarea returului cuțitului de despicat.

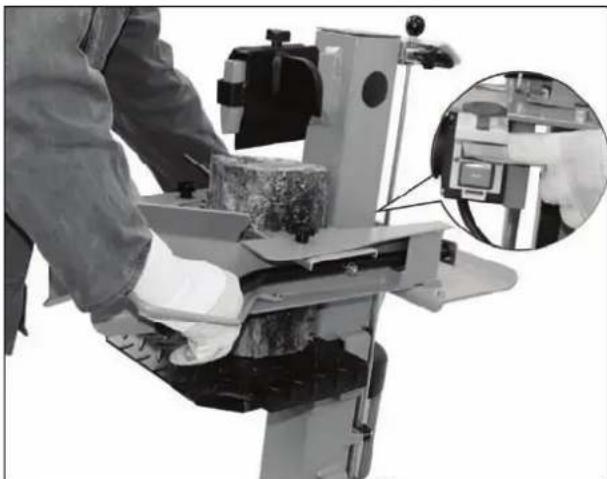

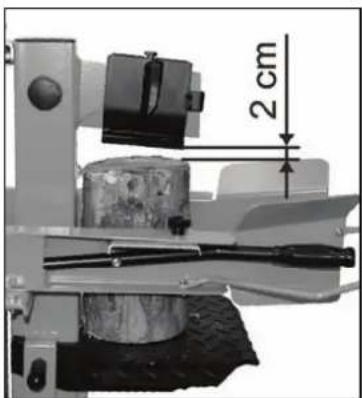

1. Puneti bușteanul pe masa de despicat și aduceți cuțitul de despicat, prin apăsarea în jos a ambelor manete de deservire, până la cca. 2 cm de buștean.

1. Eliberați o manetă de deservire pentru ca cuțitul de despicat să rămână în această poziție și opriti aparatul.

1. Scoateți stecărul din priză.

2. Eliberati și a doua manetă de deservire.

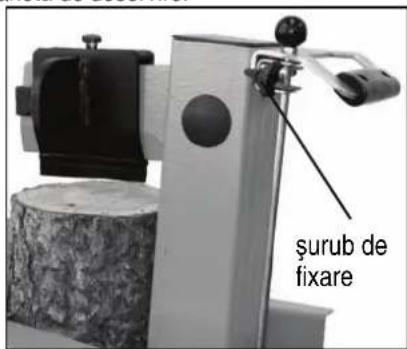

3. Reduceți returul la bara atașată lateral prin fixarea şurubului de fixare la înălțimea necesară.

şurub de fixare

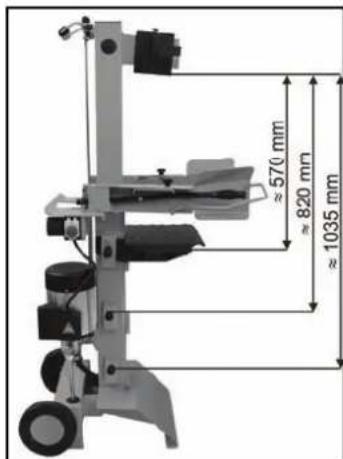

■ Reglarea înălțimii mesei

Pozitia superioară a mesei: ≈ 570 mm.

Pozitia mijlocie a mesei: ≈ 820 mm.

Pozitia inferioară a mesei: ≈ 1035 mm.

≈570 mm ≈820 mm ≈1035 mm

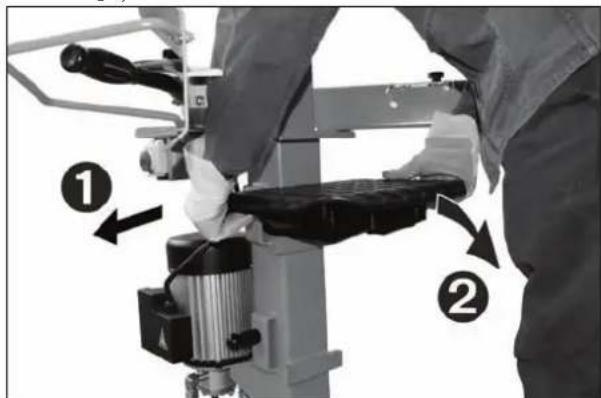

1. Desfaceti boltul de blocare.

2. Extrageti masa.

1. Montați masa într-o poziție aproape de lungimea bușteanului și asigurați-o cu bolțurile de blocare.

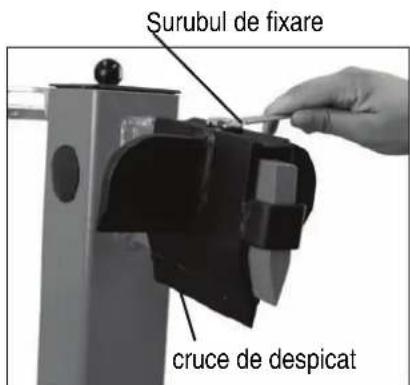

1. Deşurubați şurubul de fixare.

2. Ímpingeti crucea de despicat în poziția corectă (Şurubul de fixare se află deasupra alezajului din cuțitul de despicat).

3. Înşurubați din nou bine şurubul de fixare.

Surubul de fixare cruce de despicat

■ Despicarea lemnului scurt:

1. Pozitia superioară a plăcii mesei.

2. Puneti buşteanul pe placa mesei maşinii de despicat.

3. Tineți bine bușteanul cu ghearele de strângere.

i Prelucrati materialul de despicat numai în directia fibrei.

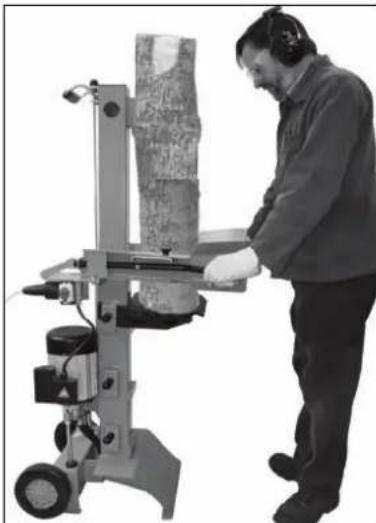

- Despicarea lemnului lung:

1. Pozitia de jos a mesei.

2. Demontați crucea de despicat.

3. Puneti buşteanul pe masă.

Perturbații posibile la despicarea lemnelor lungi:Materialul nu este despicat, se întepenește pe cuțitul de despicat fiind ridicat în sus la retur.

În acest caz, procedați după cum urmează:

1. Opriti aparatul.

2. În funcție de lungimea de despicat rămasă a bușteanului, fixați placa mesei în poziția de sus sau în poziția de mijloc.

3. Porniți aparatul și continuați procesul de despicare.

⚠️ Nu despicați niciodată doi bușteni în același proces de lucru.

⚠️ Nu completati sau înlocuiti niciodată lemnul în timpul procesului de lucru.

Nu forțați niciodată despicarea unui buștean prin menținerea împingerii timp de mai multe secunde. Acest lucru poate cauza deteriorarea mașinii.

Pozitionați bușteanul din nou pe cadrul principal și repetați procesul de despicare sau dati bușteanul la o parte.

Cum se eliberează un buștean blocat?

Există pericolul ca materialul de despicat cu crengi să se blocheze.

1. Opriti aparatul și scoateți fișa de bujie.

2. Nu îndepărtați niciodată buștenii blocați cu măinile.

3. Mișcați cu atenție bușteanul încoace și încolo folosind o rangă, pentru ca bușteanul să se poată desprinde. Nu deteriorați coloana de despicat!

⚠️ La eliberare, nu loviți bușteanul blocat cu ciocanul și nu țineți mâinile sub el.

⚠️ Nu tăiați niciodată cu ferăstrăul bușteanul blocat pentru a-l elibera.

⚠️ Nu rugați o a doua persoană să vă ajute.

■ Sfârşitul lucrului:

Aduceți cutitul de despicat în poziția de jos (stare retrasă).
➢ Eliberați manetă de deservire.
Opriti aparatul și scoateți fișa de alimentare din priză.
➢ Respectați instrucțiunile de întreținere și îngrijire.

În treținerea și curățarea

Înainte de întreținerea și curățarea

• deconectati maşina
• scoateti stecherul

Purtați mănuși de protectie pentru a evita accidentarea mâinilor.

Dispozitivele de siguranță demontate pentru executarea lucrărilor de întreținere și curățare, trebuie montate la loc în mod regulamentar și trebuie verificate în mod obligatoriu.

Utilizați numai piese originale. Alte piese pot produce pagube și accidentări imprevizibile.

Atenție ca după executarea lucrărilor de întreținere și reparație să îndepărtați din nou toate uneltele și cheile.

Executarea altor lucrări de întreținere și curățare, decât cele descrise în acest capitol, este permisă doar serviciului pentru clienti.

Pentru a asigura o utilizare de lungă durată și fiabilă a aparatului dumneavoastră, executați la intervale regulate următoarele lucrări de întreținere.

Pentru a păstra capacitatea de funcționare a mașinii de despicat lemne, respectați următoarele:

• Curățați bine mașina după fiecare utilizare.
• Îndepărtați reziduurile de rășini.
• Verificați, dacă ferăstrăul nu are defecte evidente cum ar fi:

- Înlocuiti piesele uzate sau defecte.

- Verificați etanșeitatea capacului rezervorului și a conductelor de carburant.

- Verificați montarea corectă și intactă a capacelor și a dispozitivelor de protectie

- Lubrifiati pistonul în mod regulat cu un ulei ecologic pulverizat.

- Verificați la intervale regulate conductele hidraulice și furtunurile pentru a constata dacă sunt etanșe și rezistente.

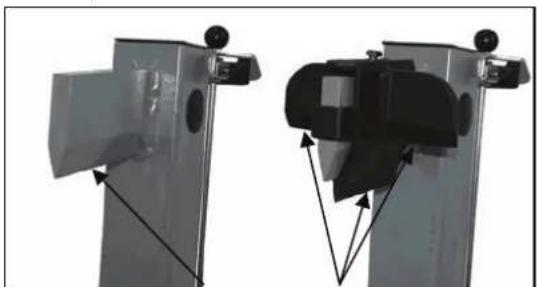

Ascuțirea penei de despicare

După o perioadă mai lungă de operare sau în cazul randamentului despicare redus, ascuțiți pana de despicare cu o pilă (îndepărtați bavura).

Cum verific nivelul uleiului?

1. Coloana de despicat trebuie să fie în stare retrasă.

2. Deşurubați tija de măsurare a uleiului.

3. Curățați tija de măsurare a uleiului și garnitura de etanșare pentru ulei.

4. Introduceți tija de măsurare înapoi în orificiu până la opritor.

5. Scoateți din nou tija de măsurare a uleiului.

Tija de măsurat nivelul uleiului

Dacă nivelul uleiului este între cele două marcaje, în rezervor este suficient ulei.

Dacă nivelul uleiului este sub marcajul inferior, trebuie completat ulei cu ajutorul unei pâlnii curate.

marcaiul superior marcaiul inferior

1. Verificați garnitură de etanșare pentru ulei. Aceasta trebuie schimbată dacă este deteriorată.
2. Introduceți tija de măsurare înapoi în orificiu până la opritor.

Când schimb uleiul?

Primul schimb de ulei se face la 50 de ore de functionare și apoi la fiecare 500 de ore de functionare.

Sunt necesare două persoane.

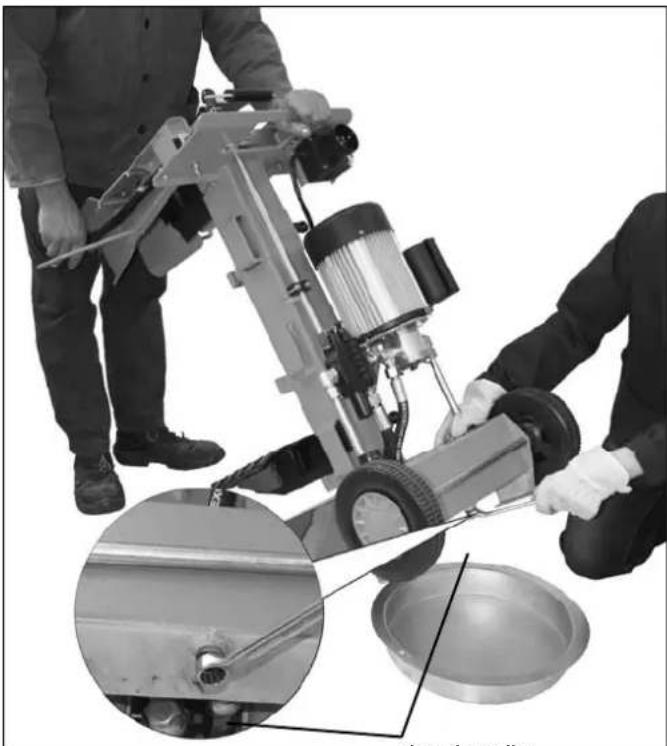

Schimbarea uleiului:

1. Coloana de despicat trebuie să fie în stare retrasă.
2. Deşurubati tija de măsurare a nivelului uleiului.
3. Asezați sub mașina de despicat lemne un recipient în care să încapă minimum 4,4 litri de ulei.
4. Deşurubați dopul de golire, pentru ca uleiul să se poată scurge.

1. Montați la loc dopul și garnitura.
2. Introduceți ulei hidraulic (cca. 2,8 litri) nou cu ajutorul unei pâlnii curate.
3. Curățați tija de măsurare a uleiului și garnitura de etanșare pentru ulei.
4. Verificați garnitură de etanșare pentru ulei. Aceasta trebuie schimbată dacă este deteriorată.
5. Înşurubați înapoi tija de măsurare a uleiului.

Dispensati în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deșeurile.

① Ulei hidraulic

Pentru mașina de despicat lemne vă recomandăm următoarele uleiuri hidraulice:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
sau echivalent

Nu utilizati alte sortimente de ulei. Utilizarea altor sortimente de ulei influentează funcționarea mașinii de despicat lemne.

Date tehnice

Model / Tip ASP 6 L
An de constructie	vezi ultima pagină
Forța de despicare 60 kN (6 t) ± 10 %
Lungimea lemnului max. 1030 mm
Diametrul lemnului min. 120 mm – max. 300 mm
Cursa de despicare	≈ 500 mm
Viteza de avans cca. 0,04 m/sek.
Viteza la mersul înapoi cca. 0,17 m/sek.
Ulei hidraulic (max.) 4,4 l
Presiunea sistemului 24 MPa (240 bar)
Puterea motorului (putere absorbită)	P_1 3,5 kW - 40 %
Racord 2300 V 3~ 50 Hz, 16 A
Dimensiuni incl. suport	lungime 840 x lățime 510 x înălțime 990 / 1520 mm
Greutatea	cca. 103,5 kg

Defectiuni posibile

Înaintea remedierii unei defectiuni:

• deconectati maşina
• scoateți stecherul

Problema	Cauza posibilă	Remedierea
Nu se execută despicarea bușteanului (prea puțină putere de despicare)	⇒ Bușteanul nu este poziționat corect⇒ Bușteanul depășește dimensiunile admise sau lemnul este prea dur pentru capacitatea mașinii⇒ Pana de despicare nu despică⇒ Presiunea hidraulică prea scăzută⇒ Tijele de declanșare îndoite (tachetul hidraulic nu intră complet prin apăsare)⇒ Cablu de racordare greșit (mai lung de 10 m sau cu o secțiune prea mică)	⇒ repozitionați bușteanul⇒ tăiați bușteanul la dimensiunile admise⇒ ascuțiți pana de despicare, verificați dacă nu cumva prezintă bavură sau crestături⇒ Verificați nivelul uleiului; la nevoie completați ulei. Problema nu se poate remedia, adresați-vă producătorului.⇒ dispuneți ajustarea tijelor de către producător sau de către o firmă numită de acesta⇒ utilizați cablul de racordare corect
Împingătorul bușteanului se deplasează oscilant sau cu vibrații puternice	⇒ Aer pe circuit⇒ Coloana de despicat nu este gresată, respectiv lubrifiată suficient	⇒ Verificați nivelul uleiului; la nevoie completați ulei.⇒ Gresați sau lubrifiată cu un ulei de pulverizat nepoluant.⇒ Dacă problema nu se poate remedia, adresați-vă producătorului.
Împingătorul bușteanului nu se deplasează	⇒ Pompa hidraulică defectă	⇒ Pentru remedierea problemei, vă rugăm să vă adresați producătorului
Motorulpornește, dar coloana de despicat nu se retrage	⇒ Direcția de rotație greșită a motorului	⇒ Pentru remedierea problemei, vă rugăm să vă adresați producătorului
Motorul nu pornește	⇒ tensiunea de rețea lipsește⇒ cablul de conectare defect⇒ Electromotorul este defect	⇒ Verificați asigurarea⇒ Dispuneți înlocuirea, respectiv verificarea cablurilor de alimentare de către un electrician specializat.⇒ Pentru remedierea problemei, adresați-vă producătorului sau unei firme numite de acesta.

Garantia

Atentie la declarația de garantie anexată.
