NÁVOD K OBSLUZE ASP 6 L ATIKA

Štípač palivového dřeva

Originální návod k použití

Brændekløver

Original brugsanvisning

Originálný návod na použitie

Cepilnik drv

Navodilo za uporabo

Seite 10

Page 19

Page 27

Стр. 36

Str. 45

Side 53

Side 61

1. oldal

Strana 78

Pagina 86

Blz. 95

Stronie 103

Pagina 112

Sidan 121

Strana 129

Stran 137

ASP 6 L

CZ ES-Prohlášení o shodě podle směrnice ES: 2006/42/ES

cz na vlastní zodpovědnost, že výrobek

Brennholzspalter (Štípač palivového dřeva) ASP 6 L

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2004/108/ES.

CZ Následující normy byly použity:

CZ Uchování technických podkladů:

DK Opbevaringssted for den tekniske dokumentation:

SK Archiv technické dokumentacie:

BG Описание на уреда - CZ Popis přístroje - DK Beskrivelse af apparatet

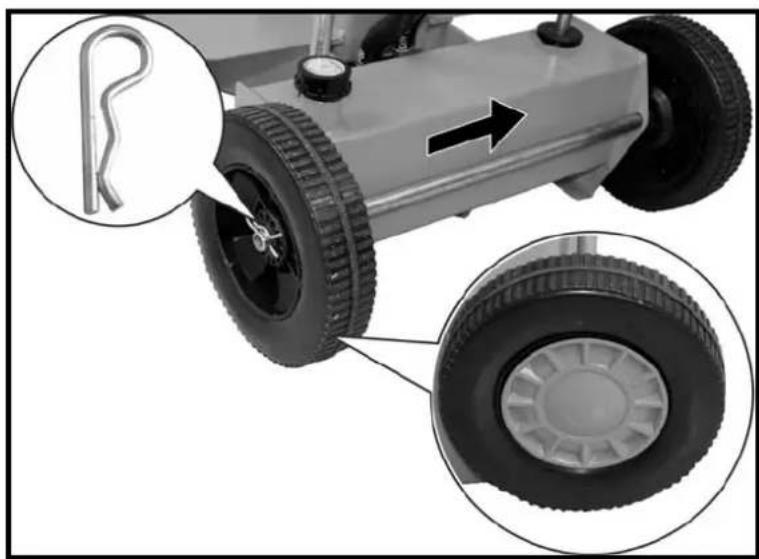

CZ Montáž ovládacích ramen

SK Montáž ovládacích ramien

CZ Nasadte ovládací ramena a zasuňte trubku do drážky příčné spojky.

SK Nasad'te ovládacie ramená a zasuňte trubicu do drážky priečnej.

CZ Zajistěte ovládací ramena rouby.podložkami a maticemi.

SK Zaistite ovládacie ramená skrutkami, podložkami a maticami.

SLO Pritrdite krmilne ročice s priloženimi vijaki, podložkami in maticami.

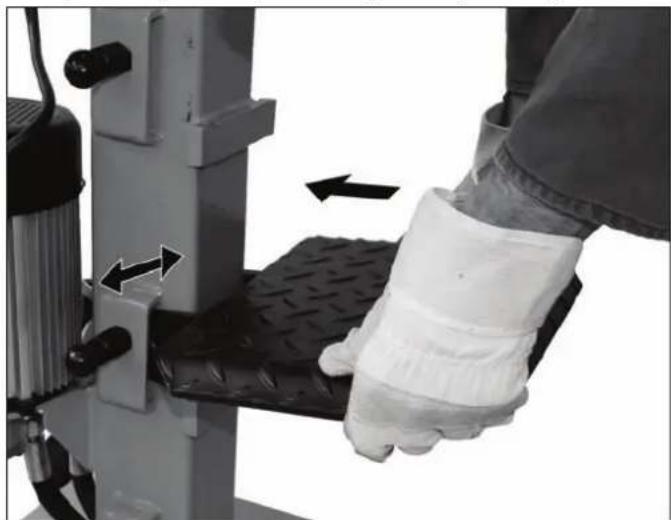

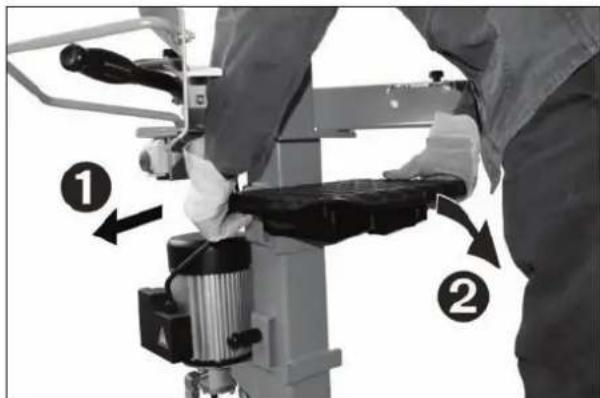

CZ Montáž stolní deska

Zajišťovací čep je umístěn v montážní poloze.
Stolní desku vložte do příslušných přídržných úhelníků.
Dbejte, aby zajišťovací čep zcela zapadl.

SK Montaž stolová doska

▶ V každé montážní poloze jsou zajišťovací čapy.
▶ Stůl vložte do příslušných přídržných úhelníků.
- Dbajte na to,aby uzamykatelné čapy riadne zapadali.

Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návodu, respektování všech daných pokynů a jeho řádného smontování.

Návod uschovejte pro případné další použití.

Obsah

ES Prohlášení o shodě	1
Náhradní díly 3
Montáž	6
Obsah dodávky 45
Grafické symboly 45 / 46
Určení použití stroje 46
Zbytková rizika 46
Bezpečnost práce 46
Pokyny pro přepravu	47
Umístění stroje 47
Uvedení do provozu 47
Práce se štípačem palivového dřeva	48

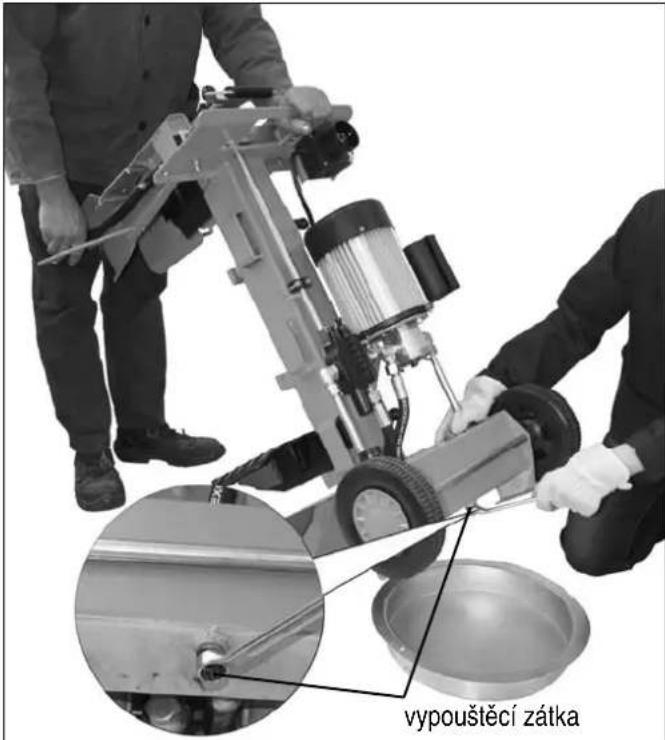

Údržba a čištění	50
Technická data 52
Možné poruchy 52
Záruka	52

Obsah dodávky

Po rozbalení dodávky z kartonu překontrolujte:

▶ úplnost dodávky
▶ event. škody způsobené transportem

Jestliže zjistíte závady, sdělte tyto neprodleně svému prodejci nebo přímo výrobci. Pozdější reklamace nebudou uznány.

▪ 1 předmontovaná přístrojová jednotka ▪ 1 náprava	▪ 2 víčka na kolečka
▪ 1 ovládací rameno pravé	▪ 1 sáček s příslušenstvím
▪ 1 ovládací rameno levé	▪ 1 návod k obsluze
▪ 1 stolní deska	▪ 1 Záruční prohlášení
▪ 2 kola

Symboly na přístroji

Před uvedením stroje do chodu si přečtěte tento návod a všechna bezpečnostní upozornění v něm uvedena. Striktně dbejte všech pokynů.

POZOR!

Před opravou, údržbou nebo čištěním vždy motor vypněte a stroj odpojte od sítě vytažením vidlice ze zásuvky.

Nebezpečí pořezání a zhmoždění. Nikdy se nedotýkejte nebezpečných oblastí, když je štípací nůž v pohybu.

Nesnažte se uvolnit zaklíněné špalky rukama.

Při práci obsluhuje stroj pouze jedna osoba. Jiné osoby, domácí či užitková zvířata se nesmějí v pracovní okruhu stroje pohybovat (pobývat). Minimální vzdálenost je 5 m.

Noste ochranná sluchadla.

Při práci noste ochranné brýle nebo hledí. Ochrana očí před odštěpky či třískami.

Používejte ochranné rukavice.

Během práce používejte bezpečnostní obuv. Ochrana nohou před padajícími špalky.

Udržujte Váš pracovní prostor v pořádku! Nepořádek na pracovišti by mohl vést ke vzniku úrazů.

Olej je hořlavina a může explodovat. Kouření a používání otevřeného ohně je zakázáno.

Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem.

Je zakázáno namontované ochranné prvky odmontovávat nebo měnit.

Veškerou pozornost věnujte pohybu štípacího nože.

Pevně držte špalek během štípání upínacími čelistmi.

Před uváděním štípačky na palivové dříví odvzdušněte hydraulické zařízení. (viz „Uvedení do provozu“)

Symbol zařízení/ balení I

Elektrická zařízení nepatří do domovního odpadu. Zařízení, příslušenství a předejte k ekologické recyklaci.

Podle evropské směrnice 2002/96/ES o elektro- a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Grafické symboly v návodu

Hrozící nebezpečí nebo nebezpečná situace. Při nedbání těchto pokynů může dojít ke zraněním nebo k věcným škodám.

Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k poruchám či poškození stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít.

Montáž, obsluha a údržba. Zde je presně vysvětleno, co je třeba udělat.

Určení použití stroje

• Štípač palivového dřeva je určen výhradně a pouze pro tuto činnost.
• Štípačem lze štěpit pouze špalky, které jsou rovně (kolmo) nařezány.
• Cizí tělesa (hřebíky, drát, beton atd.) je nutné ze štípaného dřeva bezpodmínečně odstranit.
• Každé jiné další užití stroje je kvalifikováno jako nespadající do okruhu působnosti a při event. škodách se výrobce vzdává veškeré odpovědnosti. Veškerá rizika nese obsluha stroje.
• Do této kapitoly patří též dodržení všech výrobcem předepsaných Pokynů z hlediska údržby, péče a event. oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů.
• Každé jiné použití stroje nespadá do okruhu působnosti stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.
• Svévolné úpravy či změny na přístroji vylučují ručení výrobce za takto způsobené škody všeho druhu.
• Obsluhu štípače palivového dřeva a provádění jeho seřizování a údržby smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event. opravy štípače smí, vedle výrobce, provádět pouze autorizovaný servis.

Zbytková rizika

I přes správné užití stroje a při dodržení všech osaných bezpečnostních pokynů je nutno vzhledem ke ukci stroje a způsobu jeho užití, počítat s jistými tvkovými riziky.

Tato zbytková rizika lze minimalizovat pouze tehdy, jestliže bezpečnostní pokyny, návod k obsluze a určení použití stroje dokonale prostudujete a respektujete.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

• Ignorování nebo jen přehlédnutí bezpečnostních pokynů a opatření mohou mít za následek zranění obsluhy či jiných osob nebo majetkových škod.
• Při nepozornosti, nedodržení bezpečnostních předpisů a při neodborném použití může štípací nůž v pohybu způsobit poranění na ruce nebo na prstech.
• Ohrožení el. proudem, při použití nevhodných kabelů nebo nevhodného připojení k el. síti.
• Dotýkání se el. částí pod proudem při odkrytých elektr. prvcích stroje.
• Možnost poškození sluchu při déletrvající práci bez sluchátek.

Dále se mohou objevit jistá skrytá rizika i přes veškerá zde uvedená upozornění.

Bezpečnost práce

Před uvedením do provozu čtěte a dbejte všech pokynů vedených, jakož i ve Vaší zemi platných předpisů pro provoz podobných strojů. Jen tak chráníte sebe a ostatní před možnými zraněními.

① Veškeré bezpečnostní pokyny předejte všem osobám, které se strojem pracují.
Návod spolu s bezpečnostními pokyny uschovejte.

- Budte pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně.

Zařízení není určeno pro použití:

• osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, pokud není zajišten jejich dohled a instruktáž odpovědnou osobou;
• osobami, které nejsou seznámeny s obsluhou v rozsahu tohoto návodu;
• osobami pod vlivem léků, omamných prostředků apod., snižujících schopnost rychlé reakce.

Zařízení zabezpečte tak, aby se k němu děti bez dozoru nemohly dostat.

Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění.

• Před uvedením do provozu se řádně se strojem seznamte prostřednictvím návodu.
• Neužívejte stroj k jiným účelům než je zde popsáno.
  ■ Užívejte bezpečné pracovní místo.
  ■ Zaujměte pracovní pozici, která je v oblasti ovládacích pák.
  ■ Nikdy nestoupejte na stroj.
• Při práci noste ochranné brýle nebo hledí, ochranná sluchadla, pracovní rukavice, pracovní boty s ocelovou špičkou. Pracovní oděv noste bez volných částí a pracujte bez ozdob, které by mohly být zachyceny pohyblivými částmi stroje.
• Obsluhující je při práci zodpovědný vůči dalším osobám.
  ■ Děti a mladiství pod 18 let nesmějí stroj obsluhovat.
  ■ Nepouštějte děti do pracovního okruhu stroje.
• Nikdy nespouštějte stroj, nachází-li se v jeho blízkosti další osoba.
  ■ Nenechávejte stroj bez dozoru.
• Udržujte pracoviště v pořádku.Nepořádek může být příčinou úrazu.
• Nepřetěžujte stroj. Výsledky práce jsou nejlepší, pracujete-li v rozsahu udaných výkonnostních hodnot.

• Stroj provozujte pouze s řádně namontovanými ochrannými prvky a neměňte na stroji nic, co by mohlo ovlivnit bezpečnost práce.
  ■ Stroj neupravujte a jeho části neměňte.
  ■ Stroj nestříkejte vodou (nebezpečí úrazu el. proudem).
  ■ Stroj nenechávejte na dešti a stejně tak při dešti nepracujte.
  ■ Stroj uschovejte na suchém místě a ne v dosahu dětí.
  ■ Stroj vypněte a odpojte od sítě při

• opravách
  – údržbě a čištění
  — odstraňování poruch

• kontrole přípojného vedení, zda není zamotané nebo poškozené
• transportu
  — opuštění stroje (i krátkodobě)

- Kontrolujte stroj z hlediska event.poškození:

• před každým započetím práce musí ochranné prvky být pečlivě prověřeny z hlediska jejich bezvadné funkce.
• zkontrolujte, zda všechny pohyblivé části jsou funkční, nikde neváznou a nejsou poškozené. Zkontrolujte jejich správné namontování. Tyto části musí splňovat podmínky bezvadného provozu a tím bezpečný chod stroje.

- poškozené bezpečnostní prvky nebo jiné části musí být prostřednictvím odborné firmy opraveny nebo vyměněny (není-li uvedeno v návodu jinak).

- poškozené či nečitelné bezpečnostní samolepky na stroji je třeba vyměnit.

Elektrická bezpečnost

■ Provedení přípojného kabelu podle IEC 60245 (H 07 RN-F) s příčným průřezem od nejméně ⇒ 230 V \~: 3 x 1,5 qmm při délce kabelu max. do 10 m.
- Nikdy nepoužívejte kabel delší než 10 m. Delší kabely mohou způsobit výpadek proudu. Motor nedosáhne svého maximálního výkonu, funkce stroje je redukována.
- Při používání kabelového bubnu kabel zcela odmotejte.
- Vidlice a zásuvky na připojovacích vodičích musejí být z pryže, měkčeného PVC nebo jiného termoplastického materiálu o stejné mechanické pevnosti nebo musejí být tímto materiálem potažené.
- Vidlice připojovacího vodiče musí být chráněna před stříkající vodou.
- Při vedení kabelu je třeba dbát na to, aby se kabel nelámal, nesvíral a zásuvka nebyla v mokru.
- Nepoužívejte kabel pro účely, ke kterým není určen. Chraňte kabel před horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahování vidlice ze zásuvky.
- Prodlužovací kabel pravidelně kontrolujte a ihned jej vyměňte v případě jeho poškození.
■ Nepoužívejte vadné přívodní kabely.
- Venku používejte jen prodlužovací kabely k tomu schválené a příslušně označené.
- Nepoužívejte žádné provizorní elektrické připojení.
- Jističe se nesmí nikdy přemostit ani vyřadit z provozu.

El.připojení resp. oprava el.částí stroje musí být svěřena koncesované elektrofimě nebo našemu autorizovanému servisnímu středisku. Dbejte na splnění místních bezpečnostních předpisů a opatření.

Opravy ostatních částí stroje provádí bud' výrobce nebo jím pověřená firma.

Používejte pouze originální náhradní díly. Použití jiných náhradních dílů může zapříčinit úrazy či poškození majetku. V těchto případech se výrobce vzdává veškeré zodpovědnosti.

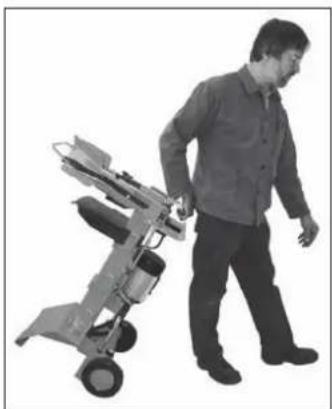

Pokyny pro přepravu

Před každým transportem e se štípacím nožem zcela

Pro transport uchopte štípač jednou rukou za držadlo a naklopte jej mírně směrem k sobě. V této poloze je možné štípač bez námahy přemístit.

Abyste zabránili úniku oleje při transportu, musíte transportní uzávěr pevně utáhnout.

Dbejte na to, aby pracoviště splňovalo následující podmínky:

– protiskluzová podlaha
- rovná podlaha
– eliminace možnosti klopýtnutí
- dostatek světla

Stroj neprovozujte v blízkosti zemního plynu,

benzinových výparů nebo dalších těkavých látek, které jsou vznětlivé.

Uvedení do provozu

• Ujistěte se, že stroj je kompletně smontován dle pokynů.

• Před uvedením do provozu zkontrolujte:

• přípojný kabel na poškození izolace či závadu vidlice (takové kabely nelze použít).
  — poškození přístroje (viz Bezpečnost práce)
  – že všechny šrouby jsou řádně dotaženy.

• hydrauliku na průsak oleje

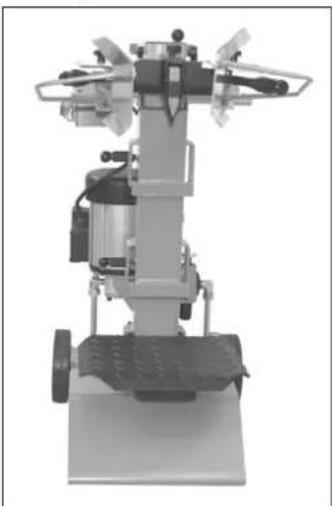

• stav oleje

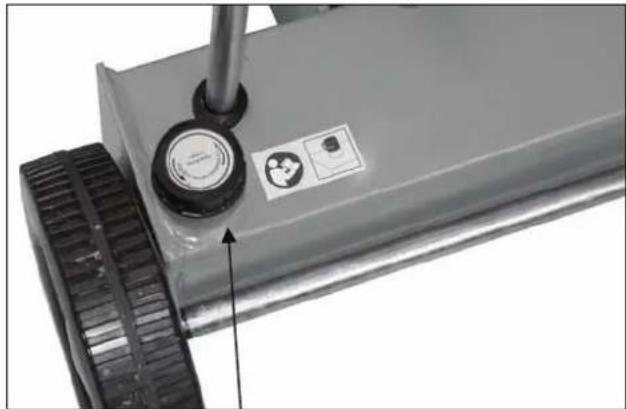

Odvzdušnění

Před uváděním štípačky na palivové dříví odvzdušněte hydraulické zařízení.

▶ Uvolněte zátku olejové nádrže o několik otáček, aby stlačený vzduch mohl uniknout.
▶ Nechte zátku olejové nádr že během provozu otevřenou.

zátka olejové nádrže

▶ Po skončení práce a před tím, než budete se štípačem hýbat, opět uzavřete zátku olejové nádrže aby olej nevytekl.
① Nebude-li hydraulické zařízení odvzdušněno, uzavřený vzduch poškodí těsnění a způsobí trvalé poškození štípačky na palivové dříví.
i Připojení k síti

• Porovnejte napětí uvedené na typovém štítku stroje s napětím ve Vaší síti. Stroj připojte na odpovídající napětí do rádné předpisové zásuvky.
  ■ Použijte kabel s dostatečným průřezem.
• Připojení stroje provedte přes proudový chránič s vybavovacím proudem max. 30 mA.

i Jištění:

230 V\~ → 16 A pomalá

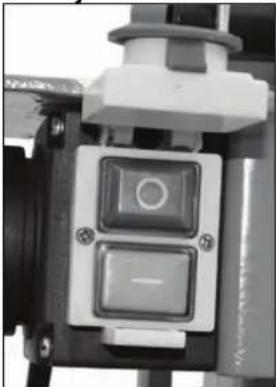

i Zapnutí / Vypnutí

⚠️ Před každým použitím zařízení nejdřív zkontrolujte funkci vypínacího systému (zapnutím a vypnutím).

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Přístroj se zapne stisknutím zeleného knoflíku.

Vypnutí

Přístroj se vypne stisknutím červeného knoflíku.

① Jištění proti znovurozběhu při výpadku proudu (vypínač při nulovém napětí)

Při výpadku proudu se přístroj automaticky vypne. Nové zapnutí se provede opětovným stisknutím zeleného knoflíku.

i Hydraulika

- Stroj nikdy nespouštějte, hrozí-li nebezpečí prostřednictvím hydraulické kapaliny.

- Ujistěte se, že stroj a pracovní místo je čisté bez olejových skvrn.

Nebezpečí uklouznutí a nebezpečí ohně.

- Pravidelně kontrolujte množství hydraulického oleje v nádrži (viz kapitola Údržba a péče o stroj).

Obsah nádrže: ca. 4,4 l

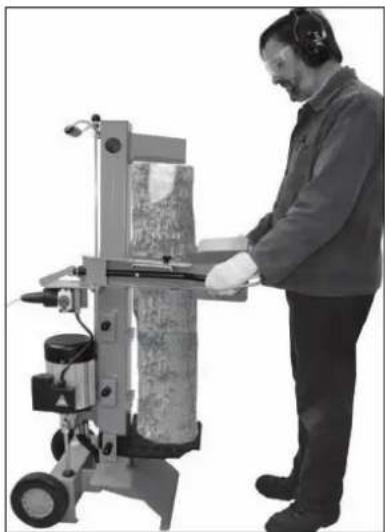

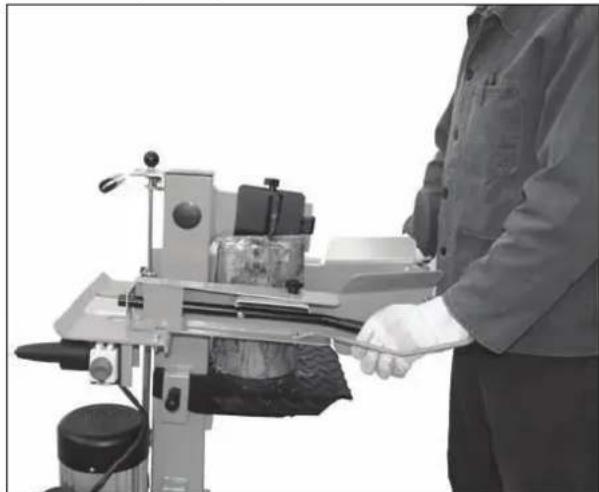

Práce se štípačem palivového dřeva

■ Štípač obsluhuje pouze 1 osoba!

- Štípač mohou obsluhovat pouze osoby starší 18 let, které byly dokonale seznámeny s návodem a se všemi bezpečnostními pokyny.

- Při práci vždy noste ochranné brýle, ochranu uší, pracovní obuv, rukavice a řádný pracovní oblek.

- Nikdy neštípejte špalky, které obsahují cizorodé předměty (kov).

- Rozštípané špalky představují nebezpečný pracovní prostor. Nebezpečí klopýtnutí, uklouznutí nebo pádu. Udržujte pracoviště vždy uklizené.

- Při zapnutém stroji nepřibližujte ruce k pohyblivým částem stroje. Dodržujte bezpečnou vzdálenost od špalku, posunovače a štípacího klínu.

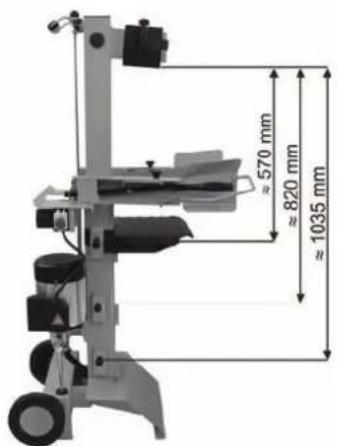

- Štípejte pouze špalky, které mají max. délku 1035 mm.

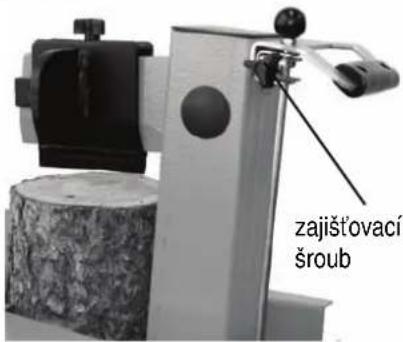

- Zkontrolujte před štípáním, jestli je štípací sloupek dostatečně namazaný, aby mohl bez problémů zajíždět a vyjíždět.

Co mohu štípat?

Velikost štípaného dřeva (špalku).

Délka: max. 1030 mm

Průměr: min. 120 – max. 300 mm

Průměr špalku je doporučen, protože:

- tenké dřevo je obtížné štípat, jestliže má více suků nebo jestliže dřevná vlákna jsou příliš silná.

Neštípejte zelené špalky (čerstvé). Suché uskladněné dřevo rozštípnete snadněji a nebudete mít problémy s častým „zakousnutím“ dřeva jako u vlhkého špalku.

⚠ Tvrdé dřevo má sklon k explozivnímu prasknutí. Pracujte se zvýšenou opatností!

Obsluha

Práce obouruč

Neobsluhujte štípač dřeva nikdy ve dvou.

Nikdy neblokujte ovládací páky (upínací čelisti).

1. Přístroj se zapne stisknutím zeleného knoflíku. Vyčkejte několik sekund než motor dosáhne svých otáček a než se hydraulika natlakuje.

i Při teplotách nižších než -5^ C nechejte štípač dřeva běžet alespoň 15 min. naprázdno, aby se olej mohl zahřát.

1. Položte špalek na stůl štípače.

① Materiál určený ke štípání zpracovávejte výhradně ve směru vláken.

1. Přidržte špalek upínacími čelistmi.

1. Stlačte obě ovládací páky současně dolů.

→ Štípací nůž sjede dolů a rozštípne špalek.

1. Uvolněte obě ovládací páky, štípací nůž zajede zpět do své výchozí polohy.

i Uvolníte-li pouze jednu ovládací páku, zůstane štípací nůž stát.

Zvláštní pokyny pro štípání

■ Příprava:

Připravte ke štípání špalky, které odpovídají předem uvedeným rozměrům a dbejte aby špalky byly rovně (kolmo) nařezány. Špalek vkládejte do štípače tak, aby pro Vás nevzniklo žádné nebezpečí.

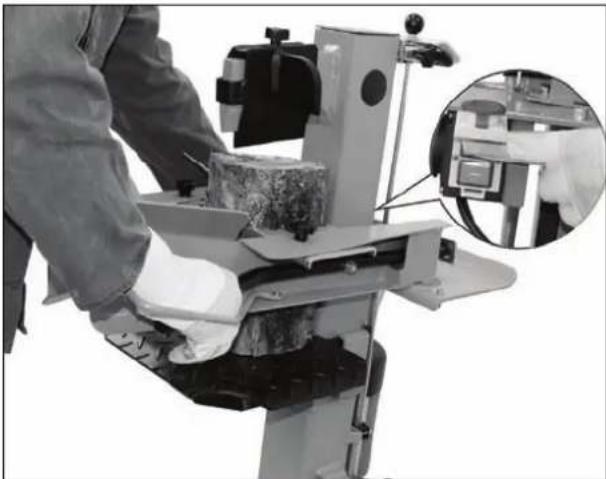

- Přestavení výšky zdvihu

U kratších kusů dřeva můžete pracovní výkon zvýšit zkrácením zpětného chodu štípacího nože.

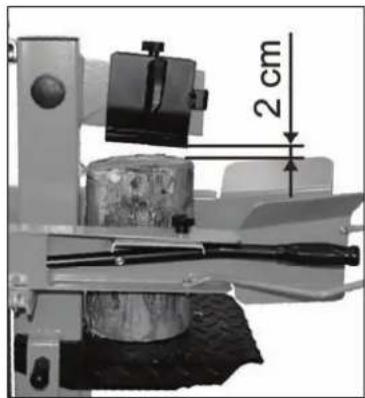

1. Postavte špalek na štípací stůl a popojed'te se štípacím nožem stisknutím obou ovládacích pák směrem dolů až ca. 2 cm nad špalek.

1. Uvolněte jednu ovládací páku, aby štípací nůž zůstal stát v této pozici.

1. Vypněte přístroj a vytáhněte vidlici ze zásuvky.

2. Uvolněte druhou ovládací páku.

3. Zkraťte zpětný chod na tyči umístěné na straně uchycením zajišťovacího šroubu v potřebné výšce.

zajišťovací šroub

■ Nastavení výšky stolu

horní poloha desky stolu: ≈ 570 mm

střední poloha stolu: ≈ 820 mm

spodní poloha stolu: ≈ 1035 mm

≈570 mm ≈820 mm ≈1035 mm

1. Uvolněte uzamykací čepy.

2. Vytáhněte desku stolu.

1. Umístěte pracovní stůl do vhodné polohy podle délky štípaného špalku a zajistěte ho opět uzamykací čepy.

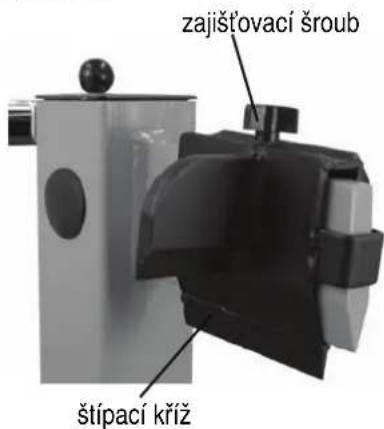

■ Seřízení štípacího kríže

1. Povolte upevňovací šroub a matici.

2. Štípací kříž nastavte do žádoucí polohy. (Upevňovací šroub je umístěn nad vývrtem ve štípacím noži.)

3. Upevňovací šroub a matici znovu utáhněte.

zajišťovací šroub štípací kříž

■ Štípání krátkého dříví:

1. Horní poloha desky stolu

2. Postavte špalek na pracovní desku štípače.

3. Přidržte špalek upínacími čelistmi.

Dříví na štípání zpracovávejte výhradně ve směru vláken.

- Štípání dlouhého dřeva:

1. Postavte špalek na pracovní desku.
2. Sundejte štípací kříž.
3. Postavte špalek na sokl štípače.

① Možné poruchy při štípání dlouhého dříví: Štípané dřevo není zcela rozštípnuto, pevně svírá štípací nůž a při zpětném chodu se zvedá i kmen. V takovém případě postupujte takto:

1. Vypněte stroj.
2. Stolní desku upevněte, podle délky špalku, ve střední nebo horní poloze.
3. Zapněte stroj a pokračujte ve štípání

Nikdy nezkoušejte štípat 2 ks dřeva v jednom pracovním kroku.
⚠️ Nikdy špalek v průběhu pracovního kroku neměňte (neopravujte jeho polohu, nebo jej nenahrazujte jiným).
Nikdy špalek, který zřejmě nelze rozštípnout, nezkoušejte donutit ke štěpu tím, že budete po dobu více sekund (> 3s) „tlačit“ na ovládací páky. To může vést k poškození motoru. Umístěte špalek znovu na stůl a opakujte štípání nebo jej odložte stranou.

Jak uvolnit zaklínovaný špalek ve stroji?

Existuje nebezpečí, že sukovité dřevo se při štípání zaklíní.

1. Vypněte stroj a vytáhněte vidlici ze zásuvky.

2. Nesnažte se uvolnit zaklíněné špalky rukama.

3. Zaklíněný špalek opatrně dřevenou tyčí pohybem sem a tam uvolněte tak, aby špalek nepoškodil štěpný válec.

4. Zaklíněný špalek opatrně dřevenou tyčí pohybem sem a tam uvolněte tak, aby špalek nepoškodil štěpný válec.

⚠️ Zaklíněný špalek nikdy neuvolňujte pomocí kladiva.

⚠️ Nikdy zaklíněný špalek nevyřezávejte pilou.

⚠️ Nežádejte další osobu o pomoc.

⚠ Zaklíněný špalek nikdy neuvolňujte pomocí kladiva. ⚠ Nikdy zaklíněný špalek nevyřezávejte pilou. ⚠ Nežádejte další osobu o pomoc.

■ Ukončení práce

Zajed'te štípacím nožem do spodní polohy (do zasunutého stavu).
Zajed'te štípacím nožem do spodní polohy (do zasunutého stavu).
Pustte ovládací páku.
Vypněte stroj a potom vytáhněte vidlici ze zásuvky.
Učiňte kroky popsané v kapitole Údržba a péče o stroj.
Zajed'te štípacím nožem do spodní polohy (do zasunutého stavu). Pust'te ovládací páku. Vypněte stroj a potom vytáhněte vidlici ze zásuvky. Učiňte kroky popsané v kapitole Údržba a péče o stroj.

Údržba a čištění

Před těmito pracemi vždy odpojit stroj od sítě (vytažením vidlice ze zásuvky):

• vypněte pilu
• vytáhněte zástrčku ze zásuvky

Noste ochranné rukavice.

Ochranné a bezpečnostní prvky na stroji, které je nutné při údržbě či očistě stroje odmontovat, musí být po skončení prací opět řádně a pevně namontovány a pevně připevněny.

Při výměně součástí používejte pouze originální díly. Jiné součásti mohou vést k nepředpokládaným škodám nebo zraněním.

Dbejte na to, abyste nezapomněli po skončení opravy nebo údržby nářadí ve stroji.

Údržbářské a očistné práce na stroji, které překračují rámec této kapitoly, smí provádět pouze servisní středisko.

Abyste Váš drtič mohli používat po dlouhou dobu, provádějte pravidelně následné práce.

Dbejte na dodržení následných kroků, aby funkce stroje byla zachována.

■ Po skončení práce stroj řádně vyčistěte.
- Odstraňte veškeré zbytky pryskyřice.
- Stroj pravidelně kontrolujte z hledisek následujících nedostatků jako
- Uvolněné spoje a upevnění.
- Opotřebené či poškozené části, zejména klínový řemen, nože a cepy.
- Správně namontované a nepoškozené bezpečnostní a ochranné prvky stroje.

- Štípací sloupek pravidelně mažte tukem nebo ekologickým olejem v rozprašovači.

- Kontrolujte pravidelně hydraulické hadice a hadicové spoje z hlediska jejich těsnosti a pevnosti.

- Štípací sloupek pravidelně mažte tukem nebo ekologickým olejem v rozprašovači. - Kontrolujte pravidelně hydraulické hadice a hadicové spoje z hlediska jejich těsnosti a pevnosti.

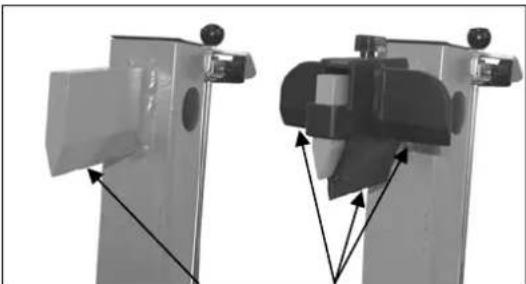

Naostření štípacího nože

Po dlouhé době provozování přístroje, dojde-li ke snížení štípacího výkonu nebo v případě lehké deformace ostří, štípací nůž příbruste nebo jej naostřete jemným pilníkem (odstraňte otřepy).

Jak zkontrolovat stav oleje?

1. Štípací sloupek musí být zasunutý.

2. Měrku vyjměte.

3. Očistěte měrku a těsnění.

4. Čistou měrku vsuňte opět do otvoru až nadoraz.

5. Měrku opět vyjměte.

měrka oleje

leží-li hladina oleje mezi oběma ryskami, je oleje ve stroji dostatek.

je-li hladina oleje pod dolní ryskou, je třeba olej doplnit. Použijte čistý trychtýř.

Horní ryska Dolní ryska

1. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození jej vyměňte.

2. Čistou měrku vsuňte opět do otvoru.

Kdy je nutné olej vyměnit?

První olej je třeba vyměnit po 50 pracovních hodinách, potom každých 500 pracovních hodin.

Výměna oleje:

1. Štípací sloupek musí být v zasunutém stavu.
2. Upevněte stůl v horní poloze.
3. Nádobu (nejméně 4,4 l obsah) postavte pod stroj.
4. Vyšroubujte výpustnou zátku, aby olej mohl vytéct.

vypouštěcí zátka

1. Znovu nasad'te těsnění a zašroubujte vypouštěcí zátku.
2. Pomocí čistého trychtýře vlijte nový hydraulicky olej (ca. 2,8 l).
3. Očistěte měrku a těsnění.
4. Přezkoušejte těsnost. Je-li těsnění poškozeno, musí být vyměněno.
5. Čistou měrku vsuňte opět do otvoru.

Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem.

Hydraulický olej

Pro stroj doporučujeme následující oleje:

Shell Tellus T 22
Mobil DTE 11
Aral Vitam Gf 22
nebo srovnatelné
BP Energol HLP 22

Jiné oleje nepoužívejte. Použití jiného oleje negativně ovlivňuje funkci hydraulického systému.

Technická data

Model / Typ ASP 6 L
Rok výroby viz poslední strana
Síla na klínu 60 kN (6 t) ± 10 %
Délka špalku max. 1030 mm
Průměr špalku	min. 120 mm – max. 300 mm
Posun na klín	≈ 500 mm
Rychlost při chodu vpřed	ca. 0,04 m/sek.
Rychlost při zpětném chodu	ca. 0,17 m/sek.
Hydraulický olej (max.) 4,4 Liter
Hydraulický tlak 24 MPa (240 bar)
Výkon motoru P	1 2,8 kW S6 - 40 %
Připojení 230 V~ 50 Hz, 16 A pomalá
Rozměry	délka 840 x šířka 510 x výška 990 /1520 mm
Váha ca. 103,5 kg

Možné poru chy

Před každým odstraňováním poruchy

• vypněte pilu
  – vytáhněte zástrčku ze zásuvky

Závada	Možná příčina	Odstranění
špalek není rozštípnut (slabý výkon)	⇒ špatná poloha špalku⇒ špalek překračuje rozměry⇒ štípací nůž neštípá⇒ malý tlak oleje⇒ uvolňovací tyčové ústrojí je ohnuté (ne-dojde k úplnému zamáčknutí hydraul. páky)⇒ použití kabelu přes 10 m nebo kabelu s malým průřezem vodičů	⇒ znovu vložit do stroje⇒ použijte doporučený rozměr⇒ naostřete štípací nůž, zkontrolujte, zda není ostří otřepené nebo zda na něm nejsou vruby⇒ zkontrolujte stav oleje. Jestliže po doplnění nedojde ke zlepšení, obraťte se na odbornou firmu.⇒ nechte tyčové ústrojí seřídit výrobcem nebo jím pověřenou firmou⇒ použijte předepsaný kabel
pohyb štípacího sloupku dolů je nerovnoměrný nebo sloupek silně vibruje	⇒ vzduch v hydraulickém systému⇒ štípací sloupek není dostatečně namazaný tukem nebo olejem.	⇒ zkontrolujte stav oleje⇒ namažte štípací sloupek tukem nebo nastříkejte olejem v rozprašovači;nejde-li závada takto odstranit, obraťte se na odb. firmu.
štípací sloupek se nezasouvá	⇒ závada v hydr. systému	⇒ odb. firma
motor se rozběhne, ale nedojde k posuvu štípacího sloupku	⇒ chybný směr otáčení motoru	⇒ odb. firma
motor neběží	⇒ závada v el. připojení⇒ závada příp. kabelu⇒ vadný motor	⇒ zkontrolujte jištění⇒ vyměňte kabel⇒ odb. firma

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

Grafické symboly 129 / 130

Bezpečnost' práce 130

Pokyny na prepravu 131

Údržba a čistenie 134

Technické dáta 136

Možné poruchy 136

Záruka 136

Obsah dodávky

Po rozbalení dodávky z kartónu skontrolujte:

Pred opravou, údržbou alebo čistením po každé motor vypnite a stroj odpojte zo siete vysunutím kolíka zo zásuvky.

Nebezpečenstvo porezania a pohmoždenia. Nikdy sa nedotýkajte nebezpečných oblastí, ked' je štiepací nôž v pohybe.

Nesnažte sa uvolnit' zaklieštené kmene rukami.

Používajte ochranné rukavice.

Grafické symboly v návode

Tieto ostatné riziká je možné minimalizovat' iba ak bezpečnostné pokyny, návod na obsluhu a okruh pôsobnosti stroja dokonale preštuđujete a rešpektujete.

Návod spolu s bezpečnostnými pokynmi uschovajte.

Elektrická bezpečnost'

- Pri použití káblového bubna kábel úplne odviňte.

transportom prejdite so štiepacím nožom celkom nadol.

Pre transport uchopte štiepačku jednou rukou za držadlo a naklopte ju mierne smerom k sebe. V tejto polohe je možné štiepačku bez námahy premiestnit'.

Aby ste zabránili úniku oleja pri transporte, musíte odvzdušňovaciu skrutku opät' pevne utiahnuť.

Pred uvedením štiepačky na palivové drevo odvzdušnite hydraulické zariadenie.

Práce so štiepačkou palivového dreva

Priemer polena je doporučený pretože:

Nikdy neblokujte ovládacie úchytky (napínacie lišty).

1. Uvolnite obe ovládacie úchytky, štiepací nôž zájde spät do svojej východzej polohy.

i Ak uvolnite len jednu ovládaciu úchytku, zostane štiepací nôž stát.

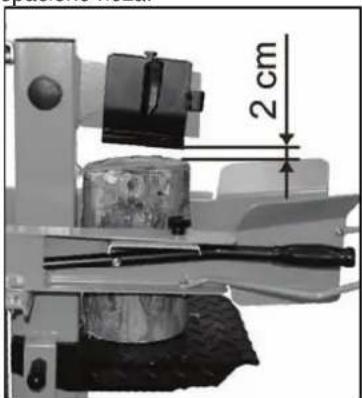

1. Postavte kmeň na štiepací stôl a prejdite štiepacím nožom stlačením oboch ovládacích úchytiek smerom nadol až cca na 2 cm ku kmeňu.

1. Postavte poleno na pracovní dosku.
2. Zložte štiepací kríž.
3. Postavte poleno na sokel štiepačky.

V takovém případě postupujte takto:

Zaseknutý kmeň nikdy neuvolňujte pomocou kladiva.

Zájdite štiepacím nožom do spodnej polohy (v zasunutom stave).
Pustite ovládaciu úchytku.
Vypnite stroj a potom vytiahnite kolík zo zásuvky.
Vykonajte kroky opísané v kapitole údržba a starostlivost.

Údržba a čistenie

Pred každou údržbovou a čistiacou prácou

Pred každým odstránením poruchy

Prosíme, prečítajtě a rešpektujte priložené záručné prehlášenie a jeho podmienky.
