NÁVOD NA OBSLUHU ASP 6 L ATIKA

Štiepačka palivového dreva

SK ES-Prehlásenie o zhode podľa smernice ES: 2006/42/ES

SK na vlastnú zodpovednosť, že výrobok

Brennholzspalter (Štiepačka palivového dreva) ASP 6 L

zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic: 2004/108/ES.

FIN Sarjanumero: Seriové číslo:

H Sorozatszám: Serijska številka:

HR

I

NL

PL

RO

\$

SK

SLO

Serijski broj:

Numero di serie:

Numer seryjny:

Numărul de serie:

000001 - 020000

SK Následujúcie normy byly použité:

SLO Uporabljeni so bili naslednjih harmonizirani standardi:

EN 609-1/A2:2009; EN 55014-1:2006+A1; EN 61000-3-2:2006+A1+A2; EN 61000-3-11:2000; EN 55014-2:1997+A1+A2

EN 60204-1:2006+A1:2009

Tip: Namažte nejprve styčné plochy!

DK Montering af betjeningsarme

Tip: Smør forinden bliktungerne med fedt!

Tip: Najprv namažte plechové spojky!

Mit szabad aprítanom?

Stroj nesmiete obsluhovať bez dokonalého preštudovania tohto návodu, rešpektovania všetkých uvedených pokynov a jeho riadneho zmontovania.

Návod uschovajte pre prípad d'alšieho použitia.

Obsah

Prehlásenie o zhode 1

Náhradné diely 3

Montáž 6

Obsah dodávky 129

Pôsobnost' stroja 130

Ostatné riziká 130

Uvedenie do prevádzky 131

Práca s palivovým drevom 132

▶ úplnost dodávky
- prípadne škody spôsobené transportom

Ak zistíte nedostatky, oznámte ich ihned svojmu predajcovi alebo priamo výrobcovi. Neskoršie reklamácie nebudú uznané.

▪ 1 predmontovaná prístrojová jednotka	▪ 2 Viečka na kolieska
▪ 1 ovládacie rameno pravé	▪ 1 náprava
▪ 1 ovládacie rameno l'avé	▪ 1 vrecko s príslušenstvom
▪ 1 stolová doska	▪ 1 návod na obsluhu
▪ 2 kola	▪ 1 Záručné prehlásenie

Symboly na prístroji

Pred uvedením stroja do prevádzky prečítať tento návod a všetky bezpečnostné upozornenia v ňom uvedené. Starostlivo dodržiavať všetky pokyny.

POZOR!

Pri práci obsluhuje stroj iba jedna osoba. Iné osoby, zvieratá sa nesmú v pracovnom okruhu stroja pohybovať (zdržiavať). Minimálna vzdialenost je 5 m.

Noste ochranné slúchadlá.

Pri práci noste ochranný štít tváre. Ochrana očí pred úlomkami alebo trieskami.

Počas práce používať bezpečnostnú obuv. Ochrana nôh pred padajúcimi polenami.

Udržiavajte Váš pracovný priestor uprataný! Neporiadok na pracovisku by mohol byt príčinou úrazu.

Olej je horl'avina a môže explodovat'. Fajčenie a používanie otvoreného ohňa je zakázané.

Starého oleja sa zbavte podľa zákona (zberné miesto). Je zakázané vylievať starý olej do pôdy alebo zmiešať ho s odpadom.

Je zakázané namontované ochranné prvky odmontovat' alebo menit'.

Všetku pozornosť venujte pohybu štiepacieho noža.

Pevne držte diel počas štiepenia držiakmi.

Pred uvedením štiepačky na palivové drevo odvzdušnite hydraulické zariadenie. (vid „Uvedenie do prevádzky“)

Symbol zariadenia / balenie I

Elektrické zariadenia nepatria do domového odpadu. Zariadenie, príslušenstvo odovzdajte ku ekologickej recyklácii.

Podla smernice ES 2002/96/ES o elektro- a elektronických starých prístrojách, nie je potrebné tyto prístroje jednotlivo zhromaždovať a dodat’ k ekologické recyklacii.

Hroziace nebezpečenstvo alebo nebezpečná situácia. Pri nedodržaní týchto pokynov môže dôjst' k poraneniu alebo vecným škodám.

Dôležitá informácia správneho zaobchádzania so strojom. Pri nedodržaní týchto pokynov môže dôjst k poruchám či k poškodeniu stroja.

Pokyny pre užívatelov. Tieto informácie Vám pomôžu všetky funkcie stroja optimálne využit.

Montáž, obsluha a údržba. Tu je presne vysvetlené čo je potrebné vykonat'.

Pôsobnost' stroja

• Štiepačka palivového dreva je určená výhradne iba na túto činnosť.
• Štiepačkou je možné štiepiť iba polená, ktoré sú rovno (kolmo) narezané.
• Cudzie telesá (klince, drôt, betón, atd.) je nutné zo štiepaného dreva bezpodmienečne odstránit.
• K použitiu na stanovený účel patrí aj dodržiavanie výrobcom predpísaných podmienok pre prevádzku, údržbu a opravy a dodržiavanie bezpečnostných predpisov uvedených v návode.
• Každé d'alšie iné použitie platí ako použitie, ktoré nie je v súlade so stanoveným účelom. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí. Riziko nesie sám užívatel.
• Svojvolné úpravy, alebo zmeny na prístroji vylučujú ručenie výrobcu za takto spôsobené škody všetkého druhu.
• Nástroj môžu pripravovať, používať a vykonávať na ňom údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Opravárske práce smieme prevádzat’ len my, príp. nami menované servisné miesta.

Ostatné riziká

Aj pri správnom použití stroja a pri dodržaní všetkých písaných bezpečnostných pokynov je nutné vzhľadom ku trukcii stroja a spôsobu jeho použitia počítat' s určitými tzv. tými rizikami.

Pri samotnej práci ohľaduplnosť a opatrnosť zmenšujú riziká zranenia alebo iných škôd.

• Ignorovanie alebo iba prehliadnutie bezpečnostných pokynov a opatrení môžu mať za následok poranenie obsluhy či iných osôb alebo majetkových škôd.
• Pri nepozornosti, nedodržaní bezpečnostných predpisov a pri neodbornom použití môže štiepací nôž v pohybe spôsobit' poranenia na ruke alebo na prstoch.
• Ohrozenie el. prúdom pri použití nevhodných káblov alebo nevhodného pripojenia k el. sieti.
• Dotýkanie sa el. častí pod prúdom pri odkrytých el. prvkoch stroja.
• Možnosti poškodenia sluchu pri dlhotrvajúcej práci bez slúchadiel.

Đalej sa môžu objaviť určité skryté riziká i napriek všetkým tu uvedeným upozorneniam.

Bezpečná práca

Pred uvedením do prevádzky čítajte a dodržiavajte všetky pokyny tu uvedené ako aj vo Vašej krajine platných predpisov na prevádzku podobných strojov. Tak chránite seba i ostatných pred možnými poraneniami.

Všetky bezpečnostné pokyny odovzdajte všetkým osobám, ktoré so strojom pracujú.

• Bud'te pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Prístroj nepouživajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri použivaní prístroja môže viest' k vážnym poraneniam.
• Pred uvedením do prevádzky sa so strojom riadne zoznámte prostredníctvom návodu.
• Nepoužívajte stroj k iným účelom ako je popísané.
  ■ Pracujte na bezpečnom pracovnom mieste.
• Zaujmite pracovné postavenie, ktoré je v oblasti ovládacích úchytiek.
  ■ Nikdy nestúpajte na stroj.
• Pri práci noste ochranný štít tváre, ochranné slúchadlá, ochranu uší, pracovné rukavice, pracovnú obuv s ocelovou špičkou. Pracovný odev bez volných častí a pracujte bez ozdôb, ktoré by mohli byť zachytené pohyblivými časťami stroja.
• Obsluhujúci je pri práci zodpovedný voči ostatným osobám.
• Deti a mladiství pod 18 rokov nesmú stroj obsluhovať.
  ■ Nepúšťajte deti do pracovného okruhu stroja.
• Nikdy nepúšťajte stroj ak sa v jeho blízkosti nachádza dálšia osoba.
  ■ Nenechávajte stroj bez dozoru.
• Udržiavajte pracovisko v poriadku. Neporiadok môže byt pričinou úrazu.
• Nepreťažujte stroj. Najlepšie výsledky dosiahnete ak pracujete s udanými výkonnostnými hodnotami.
• Stroj prevádzkujte iba s riadne namontovanými ochrannými prvkami a nemeňte na stroji nič čo by mohlo ovplyvnit bezpečnosť práce.
  ■ Stroj neprispôsobujte a jeho časti nemeňte.
  ■ Stroj nestriekajte vodou (nebezpečenstvo úrazu el. prúdom).
• Stroj nenechávajte na daždi a taktiež ani počas dažd'a nepracujte.
• Stroj uložte na suchom mieste a nie v dosahu detí.
  ■ Stroj vypnite a odpojte zo siete pri
• opravách
  – údržbe a čistení
  — odstraňovaní porúch
• preverovaní prípojných vedení, či nie sú zapletené alebo poškodené
• transporte
  – opustení stroja (i krátkodobo)
  ■ Kontrolujte stroj z hľadiska príp. poškodenia:
  – Pred každým začatím práce musia byt dôkladne preverené ochranné prvky z hľadiska ich bezchybnej funkcie.
• Skontrolujte či sú všetky pohyblivé časti funkčné, nelepia, nezadrhávajú sa a nie sú poškodené. Skontrolujte ich správne namontovanie. Tieto časti musia splňat podmienky bezchybnej prevádzky a tým bezpečný chod stroja.

- Poškodené bezpečnostné prvky alebo iné časti musia byt prostredníctvom odbornej firmy opravené alebo vymenené (ak nie je v návode inak uvedené).

- Poškodené alebo nečitatelné bezpečnostné samolepky na stroji je potrebné vymenit'.

■ Prevedenie prípojného káblu podľa IEC 60245 (H 07 RN-F) s priečnym priemerom od najmenej ⇒ 230 V \~: 3 x 1,5 qmm pri dlžke káblu max. do 10 m.

- Nikdy nepoužívajte kábel dlhší ako 10 m. Dlhšie káble môžu spôsobit výpadok prúdu. Motor nedosiahne svojho maximálneho výkonu, funkcia stroja je redukovaná.

- Zástrčky a spojovacie zásuvky na prípojných vedeniach musia byť z gumy, mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté.

- Zástrčné zariadenie prípojného vedenia musí byť chránené proti striekajúcej vode.

- Pri kladení prípojného vedenia dbať na to, aby neprekážalo, nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké.

- Kábel nepoužívajte na účely, pre ktoré nie je určený. Chráně kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo zásuvky.

- Kontrolujte pravidelne predlžovacie káble a vymeňte ich, ak sú poškodené.

- Nepoužívajte žiadne poškodené prípojné vedenia.

- Vonku používajte len pre toto použitie povolené a zodpovedajúco označené predlžovacie káble.

■ Nepoužívať žiadne provizórne elektrické pripojenia.

- Ochranné zariadenia nikdy nepremostovať alebo vyradovať z prevádzky.

El. pripojenie resp. oprava el. častí stroja musia byť zverené koncesiovanej elektrofirme alebo nášmu obchodnému oddeleniu. Dbajte na splnenie miestnych bezpečnostných predpisov a opatrení.

Opravy ostatných častí stroja vykonáva bud predajca, alebo ním poverená firma.

Používajte iba originálne náhradné diely. Použitie iných náhradných dielov môže viest' k úrazom alebo k poškodeniu majetku. V týchto prípadoch sa výrobca vzdáva akejkoľvek zodpovednosti.

Pokyny na prepravu

Pred každým

Dbajte na to, aby pracovisko spíňalo nasledujúce podmienky:

– protišmyková podlaha
- rovná podlaha
– eliminácia možnosti potknutia sa
- dostatok svetla

Stroj neprevádzkujte v blízkosti zemného plynu, benzínových výparov alebo d'alších tekutých látok, ktoré sú horl'avé.

Uvedenie do prevádzky

• Uistite sa, že stroj je kompletne zmontovaný podľa predpisov.
• Pred uvedením do prevádzky skontrolujte:

- prípojný kábel či nie je poškodený alebo defektný (také káble sa nesmú použit).

nepoužite žiadne vadné vedenie

— poškodenie prístroja (vid bezpečná práca).
– či sú všetky skrutky riadne zatiahnuté.
- hydrauliku na prietok oleja.
- stav oleja

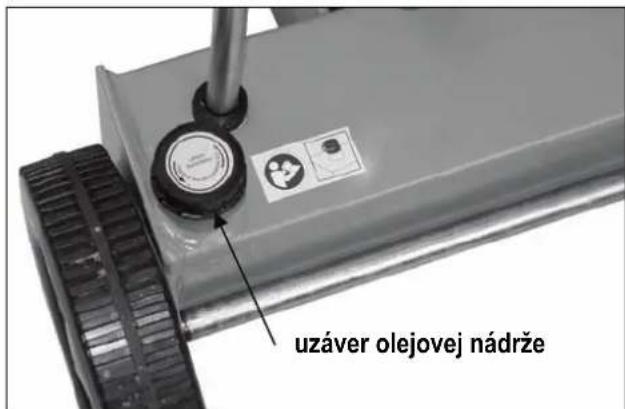

Odvzdušnenie

▶ Uvolnite uzáver olejovej nádrže o niekolko otáčok, aby mohol stlačený vzduch uniknút.
▶ Nechajte uzáver olejovej nádrže počas prevádzky otvorenú.

uzáver olejovej nádrže

▶ Po ukončení práce a skôr ako budete so štiepačkou hýbať opăť uzavrite uzáver olejovej nádrže, aby olej nevytiekol.

i Ak nebude hydraulické zariadenie odvzdušnené, uzavretý vzduch poškodí tesnenie a spôsobí trvalé poškodenie štiepačky na palivové drevo.

• Porovnajte napätie uvedené na typovom štítku stroja s napätím vo vašej sieti. Stroj pripojte k zodpovedajúcemu napätiu do riadnej predpisovej zásuvky.
  ■ Použite kábel s dostatočným prierezom.
• Pripojenie stroja vykonajte cez Fi-ochranný istič 30 mA.

i Istenie:

230 V \~ → 16 A pomalé

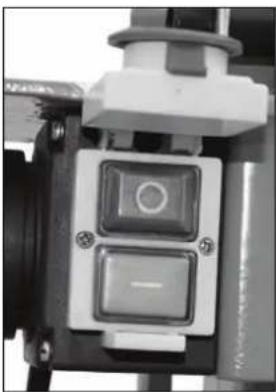

ⓘ Zapnutie / Vypnutie

Pred každým použitím zariadenia najskôr skontrolujte funkciu vypínacieho systému (zapnutím a vypnutím).

Nepoužívajte žiadne prístroje, u których sa nedá spínač zapínat' a vypínat'. Poškodené spínače sa musia dat' opravit' alebo vymenit' do servisu.

Prístroj sa zapne stlačením zeleného gombíka.

Vypnutie

Prístroj sa vypne stlačením červeného gombíka.

① Istenie proti opätovnému rozbehu pri výpadku prúdu (vypínač pri nulovom napätí)

Pri výpadku prúdu sa prístroj automaticky vypne. Nové zapnutie sa vykoná opätovným stlačením zeleného gombíka.

i Hydraulika

• Stroj nikdy nespúšťajte ak hrozí nebezpečenstvo prostredníctvom hydraulickej kvapaliny.
• Uistite sa, že stroj a pracovné miesto sú čisté bez olejových škvín. Nebezpečenstvo pošmyknutia a nebezpečenstvo ohňa.
• Pravidelne kontrolujte množstvo hydraulického oleja v nádrži (vid kapitola o údržbe a starostlivosti).

Obsah: ca. 4,41

■ Štiepačku obsluhuje iba 1 osoba.
- Štiepačku môžu obsluhovať iba osoby staršie ako 18 rokov, ktoré boli dokonale oboznámené s návodom a všetkými bezpečnostnými pokynmi.
- Pri práci vždy noste ochranné okuliare, ochranu uší, rukavice a riadny pracovný oblek.
- Nikdy neštiepajte polená, ktoré obsahujú cudzorodé predmety (kov).
- Rozstiepané polená predstavujú nebezpečný pracovný priestor. Nebezpečenstvo potknutia, pošmyknutia alebo pádu. Udržiavajte pracovisko upratané.
- Pri zapnutom stroji nepribližujte ruky k pohyblivým častiam stroja. Dodržiavajte bezpečnú vzdialenost' od polena, posunovača a štiepacieho klina.
- Štiepajte iba polená, ktoré majú max. dĺžku 1030 mm.

- i Skontrolujte pred štiepaním, či je štiepací stípik dostatočne namazaný, aby mohol bez problémov zachádzat' a vychádzat'.

Čo môžem štiepat'?

Vel'kost' štiepaného dreva (polena).

Dížka: max. 1030 mm

Priemer: min. 120 – max. 300 mm

- Tenké drevo je obtiažne štiepat' ak má viac výrastkov alebo ak sú drevené vlákna príliš silné.

Neštiepajte zelené polená (čerstvé). Suché uskladnené drevo rozštiepate jednoduchšie a nebudete mať problémy s častým „zakusnutím“ dreva ako pri vlhkom polene.

Tvrdé drevo može vybuchnut'. Pracujte s veľkou

opatrnost'ou!

Obsluha

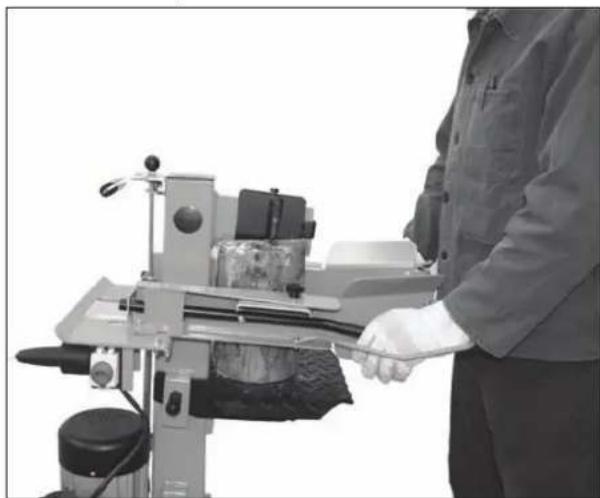

Práca obojručne

1. Prístroj sa zapne stlačením zeleného gombíka. Počkajte niekoľko sekúnd pokial' motor dosiahne svojich otáčok a pokiaľ sa natlakuje hydraulika.
   (i) Pri teplotách nižších ako -5^ C nechajte štiepačku dreva bežat' aspoň 15 min. naprázdno, aby sa mohol zohriat' olej.
2. Položte kmeň na stôl štiepačky.
   ① Materiál určený na štiepanie spracovávajte výhradne iba v smere vlákien.
3. Pridržte kmeň napínacími lištami.

1. Stlačte obe ovládacie madla súčasne nadol.

→ Štiepací nôž zíde nadol a rozštiepi kmeň.

Špeciálne pokyny na štiepanie

- Príprava:

Pripravte na štiepanie polená, ktoré zodpovedajú vopred uvedeným rozmerom a dbajte aby boli polená rovno (kolmo) narezané. Poleno vkladajte do štiepačky tak, aby pre Vás nevzniklo žiadne nebezpečenstvo.

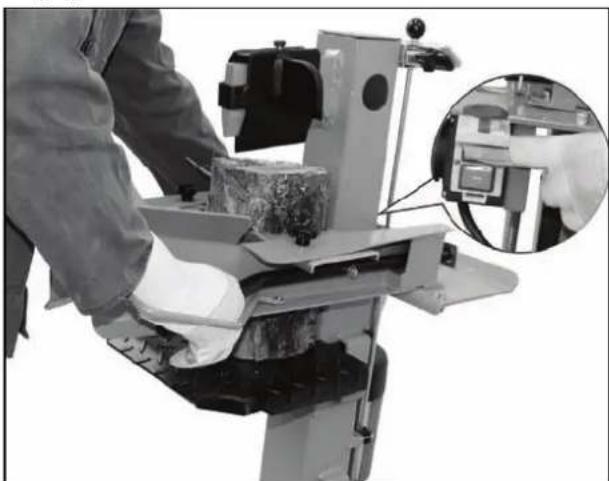

■ Prestavenie výšky zdvihu

Pri kratších kusoch dreva môžete pracovný výkon zvýšit s krátením spätného chodu štiepacieho noža.

1. Uvoľnite jednu ovládaciu úchytku, aby štiepací nôž zostal stát v tejto pozícii.

1. Vypnite prístroj a vytiahnite kolík zo zásuvky.

2. Pustite druhú ovládaciu úchytku.

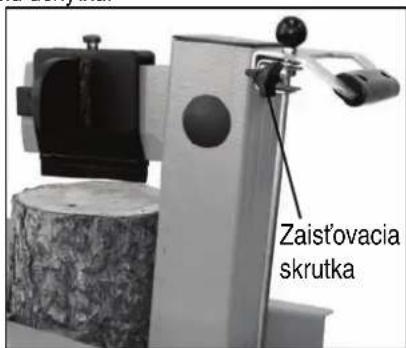

3. Skrate spätný chod na tyči umiestnenej na strane uchytením zaistovacej skrutky v potrebnej výške.

Zaistovacia skrutka

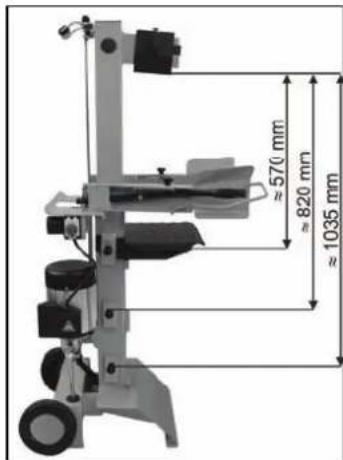

■ Nastavenie výšky stola

Horná poloha štiepací pre kmene do 565 mm.

Stredná poloha štiepací nôž pre kmene do 815 mm.

Spodná poloha štiepací tiepací pre kmene do 1030 mm.

≈570 mm ≈820 mm ≈1035 mm

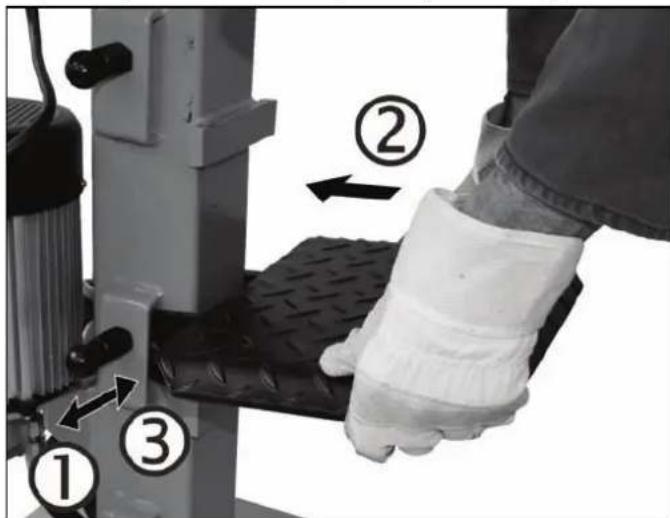

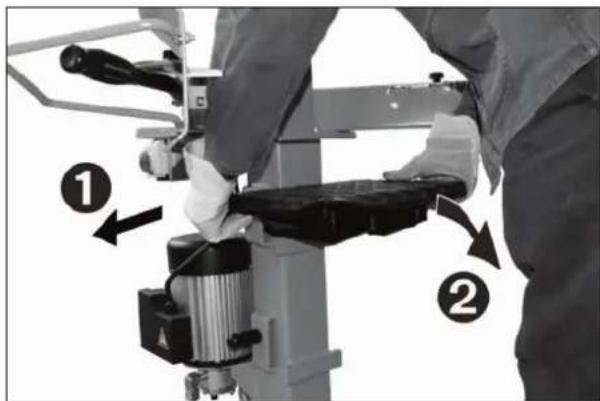

1. Uvolnite uzamykatelné čapy.
2. Vytiahnite dosku stola.

1. Umiestnite pracovný stôl do vhodnej polohy podľa dĺžky štiepaného polena a zaistite ho opět uzamykatelné čapy.

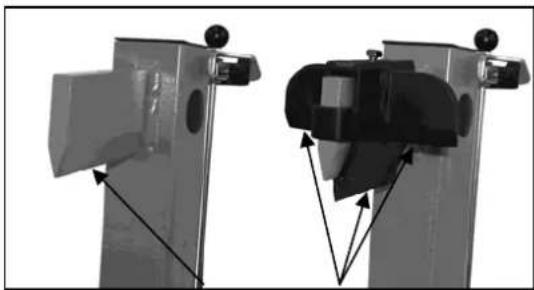

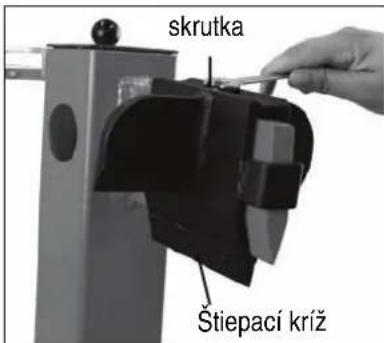

■ Zloženie štiepacieho kríža

1. Povol'te skrutku.

2. Štiepací kríž nastavte do požadovanej polohy. (Skrutka je umiestnená nad vývrtom v štiepa com noži.)

3. Skrutku opät pritiahnite.

skrutka Štiepací kríž

- Štiepanie krátkeho dreva:

1. Horná poloha dosky stola.

2. Postavte poleno na pracovnú dosku štiepačky.

3. Pridržte kmeň upevňovacími lištami.

i Drevo na štiepanie spracovávajte iba v smere vlákien.

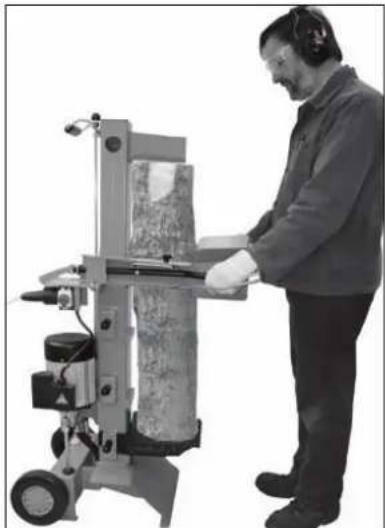

■ Štiepanie dlhého dreva:

Možné poruchy pri štiepaní dlhého dreva: Štiepané drevo nie je celkom rozštiepené, pevne zviera štiepací nôž a pri spätnom chode sa zdvíha aj kmeň.

1. Vypnite stroj.
2. Stolovú dosku upevnite podľa dĺžky polena, v strednej alebo hornej polohe.
3. Zapnite stroj a pokračujte v štiepaní.

Nikdy neskúšajte štiepat' 2 ks dreva v jednom pracovnom kroku.

Nikdy poleno v priebehu pracovného kroku nemeňte (neopravovať jeho polohu, alebo ho nahradzovať iným).

Nikdy poleno, ktoré očividne nejde rozštiepat' neskúšajte tit' ku štiepaniu tým, že budete dlhšie (viac sekúnd) tlačit' na

ovládacie madlá. To môže viest' k poškodeniu motora. Umiestnite kmeň opát' na stôl a opakujte štiepanie, alebo odložte kmeň nabok.

Ako uvoľnit' zaseknuté poleno v stroji.

Existuje nebezpečie, že výrastkove drevo sa pri štiepaní zasekne.

1. Vypnite stroj a vytiahnite kolík zo zásuvky.
2. Nesnažte sa uvolnit' zaklieštené kmene rukami.
   Nesnažte sa uvolnit' zaklieštené kmene rukami.

1. Zaseknuté poleno opatrne drevenou tyčou pohybom sem a tam uvol'nite.

Nikdy zaseknutý kmeň nevyrezávajte pílou.

Nežiadajte d'alšiu osobu o pomoc.

- Ukončenie práce

• prístroj vypnút'
• vytiahnut' siet'ovú zástrčku

Noste ochranné rukavice.

Ochranné a bezpečnostné prvky na prístroji, ktoré je nutné pri údržbe alebo čistení prístroja odmontovať, musia byť po ukončení prác opát' riadne a pevne namontované a pevne upevnené.

Pri výmene súčiastok používajte iba originálne diely. Iné súčiastky môžu viest' k nepredpokladaným škodám alebo poraneniam.

Dávajte pozor na to, aby ste nezabudli po ukončení opravy alebo údržby náradie v prístroji.

Údržbárske a očistné práce na prístroji, ktoré prekračujú rámec tejto kapitoly, môže vykonávať iba servisné stredisko.

Aby ste Váš drvič mohli používať po dlhý čas, vykonávajte pravidelne nasledujúce úkony.

Dbajte na dodržanie nasledujúcich krokov, aby funkcie stroja boli zachované.

■ Po skončení práce stroj riadne vyčistite.
- Odstráňte všetky zbytky živice.
- Stroj pravidelne kontrolujte z hl'adisk následujúcích nedostatkov ako sú

- Uvolnené spoje a upevnenia.

• Opotrebované alebo poškodené časti, najmä klínový remeň, nože a cepy.

• Správne namontované a nepoškodené bezpečnostné a ochranné prvky prístroja.

• Štiepací stípik pravidelne natierajte tukom alebo ekologickým olejom v rozprašovači.

• Kontrolujte pravidelne hydraulické hadice a hadicové spoje z hľadiska ich tesnosti a pevnosti.

Naostrenie štiepacieho noža

Po dlhšom čase prevádzky prístroja, ak príde ku zníženiu štiepacieho výkonu alebo v prípade lahkej deformácie ostrie štiepacieho noža pribrúste alebo ho naostríte jemným pilníkom (odstráňte zbytky).

Kedy je potrebné olej vymenit'?

Prví olej je potrebné vymenit' po 50 pracovných hodinách a potom po každých 500 pracovných hodinách.

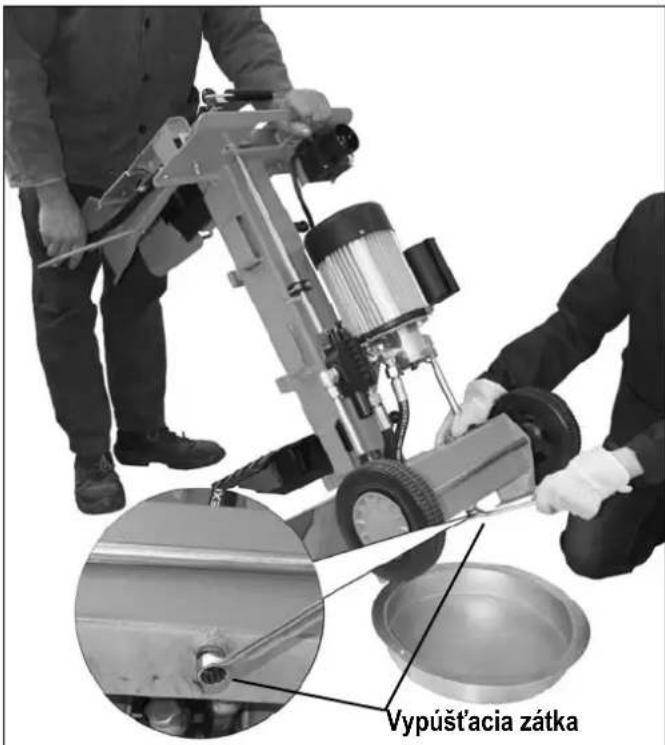

Výmena oleja:

1. Štiepací stípik musí byt' v zasunutom stave.
2. Pripevnite stôl v hornej polohe.
3. Nádobu (najmenej 4,4 l obsah) postavte pod stroj.
4. Odskrutkujte výpustný uzáver, aby mohol vytiect' olej.

Vypúšťacia zátka

1. Opät' nasad'te tesnenie a vložte vypúšt'aciu zátku.
2. Pomocou čistého lievika vlejte nový hydraulický olej (ca. 2,8 l).
3. Očistite odmerku a tesnenie.
4. Preskúšajte tesnost'. Ak je tesnenie poškodené musí byt' vymenené.
5. Čistú odmerku vsuňte opät' do otvoru.

Starého oleja sa zbavte podl'a zákona (zberné miesto). Je zakázané starý olej vylievat' do pôdy alebo zmiešat's odpadom.

i Hydraulický olej

Pre stroj doporučujeme nasledujúce oleje:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
▶ Alebo porovnatelné

Technické dáta

Model / Typ	ASP 6 L
Výrobný rok viz posledná strana
Sila na klina	60 kN (6 t) ± 10 %
Dížka polena	max. 1030 mm
Priemer polena	min. 120 mm – max. 300 mm
Posuv na klin	≈ 500 mm
Rýchlost' pri chode vopred	ca. 0,04 m/sek.
Rýchlost' pri spätnom chode	ca. 0,17 m/sek.
Hydraulický olej (max.)	4,4 Liter
Hydraulický tlak	24 MPa (240 bar)
Výkon motora	P _1 2,8 kW S6 – 40%
Pripojenie	230 V~ 50 Hz, 16 A pomala
Rozmery	Dížka 840 x Šírka 510 x Výška 990 / 1520 mm
Váha ca. 103,5 kg

Možné poru chy

• prístroj vypnút'
• vytiahnut' siet'ovú zástrčku

Porucha	možná	pričina	Odstránenie
Poleno nie je rozštiepené (slabý výkon)	zlá poloha polena poleno prekračuje rozmery štiepací nôž neštiepi malý tlak oleja uvolňovacia tyčová ústroj je ohnutá (nedôjde k úplnému zatlačeniu hydraulickej páky) použitie káblu cez 10 m alebo káblu s malým priemerom	opát’ vložiť do stroja použiť odporučený rozmer naostrit’ štiepací nôž, skontrolovať, či nie je ostrie zanesené alebo či na ňom nie sú vruby kontrola stavu oleja. Ak po doplnení ne dôjde k zlepšeniu, obrátte sa na odbornú firmu. Nechať tyčovú ústroj zriadi (napravit’) výrobcom alebo ním menovanou firmou použiť predpísaný kábel
štiepací stípik sa pri zasúvaní myká alebo silno vibruje	vzduch v systému Štiepací stípik nie je dostatočne namazaný tukom alebo olejem.	kontrola oleja Namažte štiepací stípik tukom alebo nastriekajte olejom v rozprašovači.Ak nejde závada takto odstránit’, obrátte sa na odb. firmu.
štiepací stípik sa nezasúva	závada v hydr. systéme	odb. firma
motor naskočí, ale nedôjde k zasunutiu štiepacieho stípiku	chybný smer otáčania motora	odb. firma
Motor nebeží	závada v el. pripojenie závada príp. kábla defektný motor	kontrola istenie výmena kábla odb. firma

Záruka

Pritisnite rdečo tipko.
