KÄYTTÖOHJE ASP 6 L ATIKA

Polttopuun halkaisukone

Alkuperäiset ohjeet

Túzifa hasogató

FIN EY-vaatimustenmukaisuusvakuutus vastaa EY-direktiiviä: 2006/42 EG

FIN ilmoittaa täten yksinomaisella vastuulla, että tuote

Brennholzspalter (Polttopuun halkaisukone) ASP 6 L

on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2004/108/EY.

FIN Seuraavia harmonisoituja normeja on käytetty:

FIN Teknisten asiakirjojen säilytys:

FIN Käyttökahvojen asennus

Vinkki: Rasvaa sitä ennen peltiläppien!

FIN Aseta käyttökahvat ja työnnä putki poikkituen loveen.

FIN Varmista käyttökahvat mukana olevilla ruuveilla, aluslaatoilla ja muttereilla.

FIN Pöytätaso asennus

▶ Asennusasennossa on olemassa lukitustappi.
▶ Aseta pöytälevy vastaviin kulmapidikkeisiin.
▶ Varmista, että lukitustappi on lukkiutunut.

Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Säilytettävä tulevaa käyttlö varten.

Sisältö

Yhdenmukaisuusselvitys	1
Laitteen kuvaus / Varaosat	3
Asennus	9
Toimituksen osat	61
Symbolit	61
Käyttötarkoitus	62
Jäännösriskit	62
Turvallinen työskentely 62
Kuljetusohjeet	63
Pystytys	63
Käyttöönotto 63
Työskentely halkaisukoneella 64
Huolto ja Puhdistus 66
Tekniset tiedot 68
Mahdolliset häiriöt 68
Takuuehdot 68

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

▶ onko sen sisältö täydellinen
▶ tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

▪ 1 Laiteyksikkö	▪ 2 Pyöräkapseli
▪ 1 Käyttökahva, oikea	▪ 1 Akseli
▪ 1 Käyttökahva, vasen	▪ 1 Ruuvipussi
▪ 1 Pöytätaso	▪ 1 Käyttöohje
▪ 2 Pyörä	▪ 1 takuuselvitys

Laitteen symbol lit

Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen laitteen käyttöönotto.

Huomio!

Sammuta moottori ennen korjaus-, huolto- ja puhdistustöitä ja vedä pistoke irti.

Leikkuu- ja puristusvaara; älä koskaan koske vaaralliseen alueeseen kun halkaisukiila liikkuu.

Älä koskaan poista käsin kiilaan jumittunutta pölkkyä.

Vain käyttäjä saa seistä koneen työympäristössä. Asiattomat henkilöt sekä kotija muut eläimet on pidettävä loitolla vaaraalueelta (vähimmäisetäisyys 5 m).

Käytä silmien- ja uulonsuojaa.

Käytä työskentelyssä silmäsuojusta kasvon suojaamiseksi lastuilta ja säleiltä.

Käytä työskentelyssä suojakäsineitä käsien suojaamiseksi lastuilta ja säleiltä.

Pidä työskentelyssä turvakenkiä jalkojen suojaamiseksi putoavilta tukeilta.

Pidä työskentelyalue kunnossa! Epäjärjestys voi johtaa tapaturmiin.

Bensiini ja öljy ovat tulenarkoja ja voivat räjähtää. Tuli, avotuli ja tupakointi kielletty.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty. Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Huomioi aina tukin työntäjän liike.

Pidä työkappaleesta kiinni puristuskäpälillä halkaisun ajan.

Poista ilma hydraulikkalaitteesta ennen halkaisukoneen käyttöönottoa. (katso "Käyttöönotto")

Laitteen / pakkauksen symboli

Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen.

EU-direktiivin 2002/96/EY mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Kä yttöohjeen symbolitt

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.

Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Käyttötarkoitus

• Polttopuun halkaisukone soveltuu vain puun halkaisemiseen.
• Vain suoraksi katkaistu puu sopii työstettäväksi halkaisukoneella.
  ■ Metalliosat (naulat, langat ym.) on ehdottomasti poistettava halkaistavasta puusta.
• Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määräämien käyttö-, huolto- ja kunnossapitoehtojen noudattaminen sekä käyttöohjeeseen kuuluvien turvallisuusohjeiden noudattaminen.
• Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.
• Polttopuun halkaisukoneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Laitetta saa varustaa, käyttää ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tietoisia vaaroista. Korjaustöitä saa suorittaa vain yrityksemme korjaajat tai yrityksemme ilmoittaman asiakaspalvelupisteen korjaajat.

Jäännösriskit

Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä.

• Turvallisuustoimenpiteiden sivuuttaminen voi johtaa käyttäjän loukkaantumiseen tai omaisuuden vaurioitumiseen.
• Halkaisuterä voi aiheuttaa käden tai sormien loukkaantumisen, jos käyttö on huolimatonta tai turvallisuusmääräyksiä ei noudateta.
• Sähkön aiheuttama vaara, jos ei käytetä määräyksenmukaisia sähköliitäntöjä.
• Avointen sähkökomponenttien jännityksen alaisten osien koskettaminen.
• Vaikutus kuuloon, kun työskennellään pitkiä aikoja ilman kuulosuojaimia.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Turvallinen työskentely

⚠ Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.

Säilytä nämä turvallisuusohjeet hyvin.

- Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet

huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

• Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.
• Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoituksiin (katso kohdat käyttötarkoitus ja „Työskentely polttopuun halkaisukoneella“).
• Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa.
• Seiso työskentelyn aikana työntäjän takana käyttökahvan alueella. Älä koskaan seiso halkaisukiilan alueella.
• Älä koskaan seiso koneen päällä.
• Käytä työskentelyssä:
  — suojalaseja tai suojanaamaria
• työkäsineitä
  — mahd. kuulosuojaimia
  — teräskärkisiä turvakenkiä

- Käytä sopivaa työvaatetusta: - ei väljiä vaatteita tai koruja (ne voivat tarttua liikkuviin osiin)

- Laitteen käyttäjä on vastuussa muiden käyttöpaikan läheisyydessä oleskelevien turvallisuudesta.

■ Alle 18-vuotiaat eivät saa käyttää konetta.

- Pidä lapset loitolla laitteesta.

- Älä koskaan ota laitetta käyttöön, kun sen lähellä on asiattomia henkilöitä.

- Älä jätä laitetta seisomaan ilman valvontaa.

- Pidä työskentelyalue kunnossa! Epäjärjestys voi johtaa tapaturmiin.

- Älä ylikuormita laitetta! On olemassa vaara, että sahanterä tartuu hallitsemattomasti yksittäiskappaleihin.

- Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

- Älä muuta laitetta tai laitteen osia.

- Älä koskaan jätä laitetta päällekytketyksi, kun se on kyljellään. Laite on suunniteltu käytettäväksi ainoastaan pystyasennossa.

- Älä ruiskuta laitetta vedellä.

- Älä jätä konetta sateeseen tai työskentele sateessa.

- Säilytä konetta vain kuivassa paikassa lasten ulottumattomissa.

- Sammuta laite ja vedä virtapistoke pistorasiasta seuraavissa tapauksissa:

• korjaustöissä
• huolto- ja puhdistustöissä
• häiriöiden poistossa
  – kun tarkistat johtoja kiertymisen tai vaurioiden varalta
• kuljetus
  – laitteelta poistuttaessa (myös lyhytaikaisesti)

■ Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksen-mukainen kunto.
• Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien täytyy olla asennettu oikein ja täyttää kaikki määräykset jotta sahan moitteeton toiminta varmistetaan.
• Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa.
• Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla.

Sähköturvallisuus

• IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään ⇒ 230 V\~: 3 x 1,5 mm², kun johtopituus on enintään 10 m
• Älä koskaan käytä yli 10 m pitkiä liitäntäjohtoja. Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.
• Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyv olla päällystetty vastaavalla materiaalillia.
  ■ Liitäntäjohdon pistokkeen täytyv olla roiskevesisuojattu.
• Liitäntäjohtojen asennuksessa on huomioitava, että johtoja eik litistetä, taivuteta eikä pistokeliitin ole märkä.
• Jos käytät johtokelaa, kelaa johto kokonaan kelasta.
• Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
  ■ Tarkista liitosiohdot säännöllisesti ja vaihda vioittuneet.
• Älä käytä viallisia liitäntäiohtoja.
• Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyiä jatkoiohtoja.
• Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa käyttää.
  ■ Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä.

Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava.

Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi.

Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

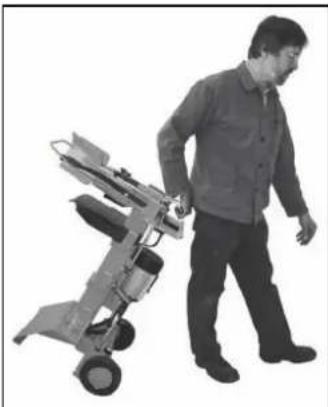

Kuljetusohjeet

Siirrä halkaisuterä alas ina kun siirrät laitetta ja at sitä.

Kuljettamista varten ota yhdellä kädellä kahvasta kiinni ja kallista puunhalkaisukonetta hieman itseesi päin. Halkaisija voidaan kuljettaa helposti tässä asennossa.

Öljysäilion korkki täytyy olla ruuvattu kunnolla kiinni, jotta estetään öljyn vuotaminen kuljetuksen aikana.

Varmista, että työalue täyttää seuraavat vaatimukset:

• liukumaton
• tasainen
  – ei kohtia, joihin voi kompastua

— riittävät valo- olosuhteet

Älä käytä konetta maakaasun, bensiinin tai muiden osti palavien materiaalien läheisyydessä.

Käyttöönotto

• Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti.
  ■ Tarkista ennen jokaista käyttöä:
• johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)
  ⚠️älä käytä rikkinäisiä johtoja
• laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskentely")
• kaikki ruuviliitokset on kiristetty
• hydraulikka vuotojen varalta

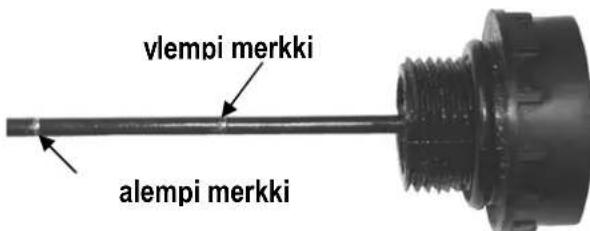

• öljytaso

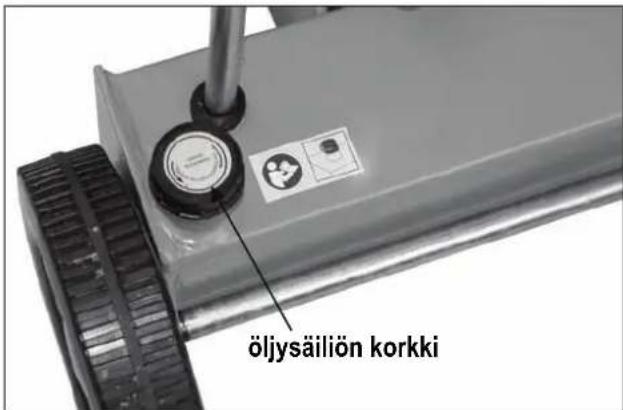

Ilmanpoisto

Poista ilma hydrauliikkalaitteesta ennen halkaisukoneen käyttöönottoa.

Löysää öljysäiliön korkkia muutama kierros, jotta ilma pääsee öljysäiliöstä.
▶ Jätä korkki auki käynnin aikana.

öljysäiliön korkki

Ennen kuin polttopuun halkaisukonetta liikutetaan, öljysäiliön korkki on jälleen suljettava, koska muuten öljy valuu ulos.

Sisään suljettu ilma vaurioittaa tiivisteitä ja aiheuttaa polttopuunhalkaisukoneelle pysyvää vauriota, jos ilma ei poisteta hydraulikkalaitteesta.

i Verkkoliintäntä

• Vertaa laitetyyppikilvessä annettua jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräyksenmukaiseen pistokkeeseen.
• Käytä jatkojohtoa, jonka poikkileikkaus on riittävä.
  ■ Liitä kone 30 mA Fi-suojakytkimen kautta (vikavirtasuojakytkin).

i Sulake

230 V \~ → 16 A hidas

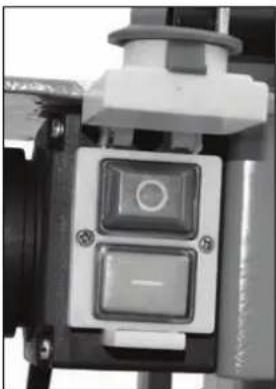

Päälle-/poiskytkentä

Tarkista ennen jokaista käyttöä poiskytkennän toiminta (päälle-/poiskytkennällä).

Älä käytä laitetta, jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut kytkin on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

Päällekytkeminen Paina vihreää painiketta.

Päältäkytkeminen Paina punaista painiketta.

① Jälleenkäynnistymissuoja virtakatkossa (nollajännitelaukaisin)

Laite kytkeytyy automaattisesti pois päältä, kun esiintyy virtakatko, pistoke vedetään tahattomasti irti, sulake on viallinen yms. Uudelleen käynnistämistä varten paina jälleen päälle-/poiskytkimessä olevaa vihreää painiketta.

Hydraulikka

• Älä koskaan käytä konetta, jos hydrauliikkaöljy voi muodostaa vaaratilanteen.
• Varmista, että kone ja työalue on puhdas ja ilman öljytahroja. Liukastumis- ja palovaara!
• Tarkista säännöllisesti, että säiliössä on riittävästi hydrauliikkaöljyä (katso "Huolto ja hoito")

Sisältö: n. 4,4 litraa

Työskentely halkaisukoneella

LISÄTURVALLISOHJEET

• Halkaisukonetta saa käyttää vain yksittäinen henkilö.
• Vain 18 vuotta täyttäneet henkilöt, jotka ovat lukeneet ja ymmärtäneet käyttöohjeen, saavat käyttää konetta.
• Käytä suojavarusteita (kasvonsuojus, käsineet, suojakengät) suoiautuaksesi mahdollisilta loukkaantumisilta.
• Älä koskaan halkaise tukkeja, joiden sisällä on nauloja, rautalankaa tai muita esineitä.

- Jo halkaistu puu ja puulastut muodostavat vaarallisen työalueen. Vaarana on kompastuminen, liukastuminen tai kaatuminen. Pidä työskentelyalue raivattuna!

- Älä koskaan aseta käsiä koneen liikkuville osille, kun kone on käynnissä. Pidä turvaetäisyys puurunkoon, työntäjään ja halkaisukiilaan käsien suoiaamiseksi loukkaantumisilta.

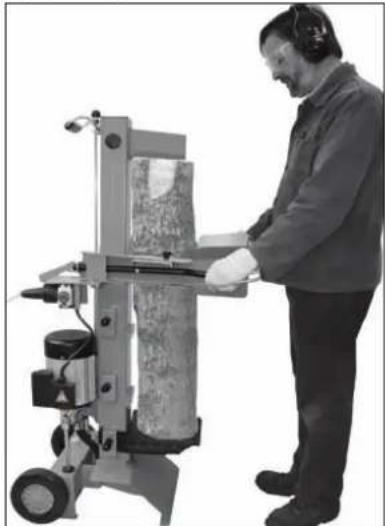

- Halkaise vain puuta, jonka pituus on korkeintaan sallittu enimmäispituus (1030 mm).

- i Tarkista ennen halkaisemista, että halkaisupylväs on rasvattu riittävästi, jotta se voi kulkea vaivatta sisään ja ulos.

Mitä voidaan halkaista?

Halkaistavien pölkkyjen koko

Puun pituus: maks. 1030 mm

Puun läpimitta: min. 120 – maks. 300 mm

Puun läpimitta on suositeltu ohjearvo, koska:

- ohutta puuta voi olla vaikea halkaista, jos siinä on oksareikiä tai sen syyt ovat liian kovat.

Älä halkaise tuoreita põlkkyjä. Kuivat, varastoidut põlkyt halkeavat paljon helpommin, eivätkä jumitu niin usein kiinni kuten tuore (märkä) puu.

⚠️ Kovilla puilla on taipumus pirstoutua: Ole erityisen varovainen!

Käyttö

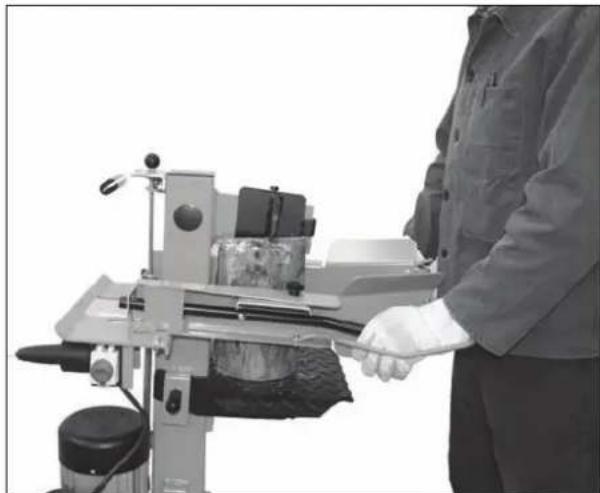

Käyttö molemmin käsin

Puunhalkaisukonetta saa käyttää ainoastaan yksi henkilö, ei useampi. Älä koskaan lukitse käyttökahvoja (kiinnityskäpäliä).

1. Paina vihreää käynnistyspainiketta. Odota muutama sekunti, jotta moottori saavuttaa lopullisen kierroslukunsa ja hydraulikkapumpun paine kehittyy.

① Kun lämpötila on alle -5^ C, anna halkaisukoneen käydä tyhjäkäynnillä vähintään 15 min., jotta öljy voi lämmetä.

1. Aseta pölkky halkaisukoneen pöydälle.

i Käsittele halkaistava tavara ainoastaan syyn suuntaisesti.

1. Pidä pölkystä kiinni kiinnityskäpälillä.

1. Paina samanaikaisesti käyttökahvaa alaspäin.

→ Halkaisukiila työntyy pölkkyä vasten. Pölkky halkaistaan.

1. Päästä käyttökahvasta ja toimintapainikkeesta irti, pölkyn halkaisukiila palaa lähtöasemaan.

① Jos päästetään irti yhdestäkin kahvasta, halkaisuterä pysähtyy.

Erityisiä huomautuksia halkaisemista varten:

- Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi ja huomioi, että puu on katkaistu suoraan.

Aseta puu halkaisukoneeseen siten, että se ei aiheuta vaaraa itsellesi (kompastusvaara).

- Iskunpituuden säätö

Lyhyempien puukappaleiden kohdalla suorituskykyä voidaan nostaa lyhentämällä halkaisuterän paluumatkaa.

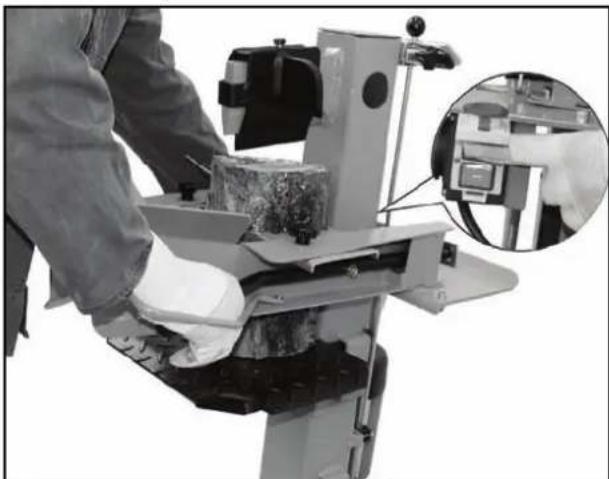

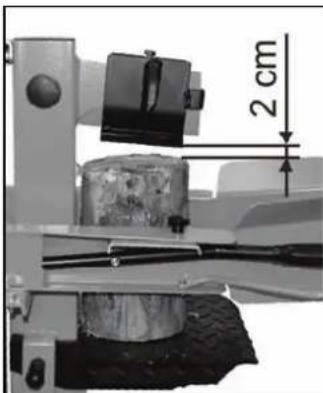

1. Aseta pölkky halkaisupöydälle ja molempia käyttökahvoja painamalla siirrä halkaisuterää noin 2 cm:n päähän pölkystä.

1. Päästä irti yhdestä käyttökahvasta, jotta halkaisuterä pysähtyy tähän asentoon ja sammuta laite.

1. Vedä verkkopistoke irti

2. Päästä irti toisesta käyttökahvasta.

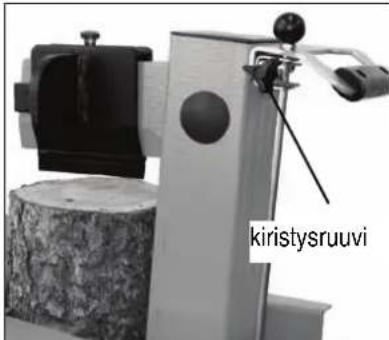

3. Lyhennä paluumatka sivussa sijaitsevalla tangolla kiinnittämällä kiristyssruuvi tarvittavaan korkeuteen.

kiristysruuvi

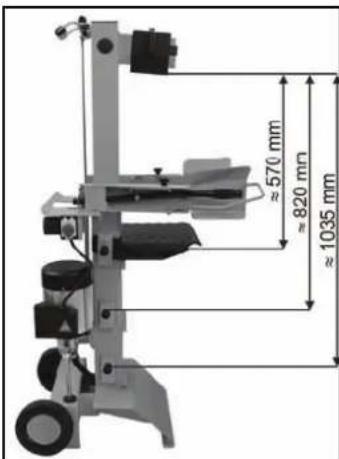

- Pöytäkorkeuden säätö

Pöytätason ylin asento on tarkoitettu enintään: 570 mm Pöytätason keskimmäinen asento on tarkoitettu enintään: 820 mm Pöytätason alin asento on tarkoitettu enintään: 1035 mm

≈570 mm ≈820 mm ≈1035 mm

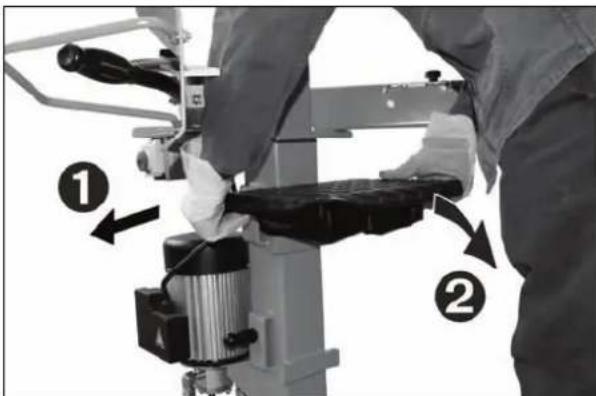

1. Irrota lukitustapit.

2. Vedä pöytä ulos.

1. Aseta pöytä kohtaan, joka on lähellä pölkyn pituutta, ja varmista se lukitustapeilla.

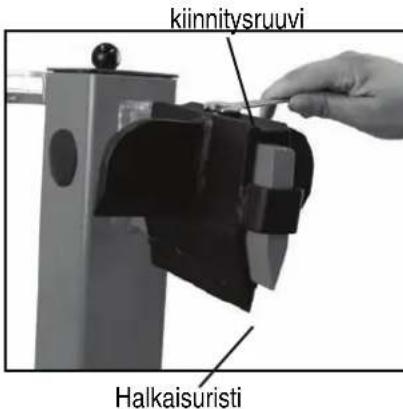

■ Halkaisuristin säätö:

1. Löysää kiinnitysruuveja
2. Työnnä halkaisuristi oikeaan kohtaan. (Kiinnitysruuvi i on halkaisuterän reiän yläpuolella).
3. Kiristä kiinnitysruuveja.

kiinnitysruuvi Halkaisuristi

■ Lyhyen puun halkaisminen:

1. Pöytätason ylin asento.
2. Aseta pölkky halkaisukoneen pöydälle.
3. Pidä pölkystä kiinni kiinnityskäpälillä.

i Käsittele halkaistava tavara ainoastaan syyn suuntaisesti.

■ Pitkän puun halkaisminen:

1. Pöydän alin asento.
2. Poista halkaisuristi.
3. Aseta pölkky halkaisukoneen pöydälle.

Mahdollinen häiriö pitkän puun halkaisemisessa: Halkaistava tavara ei halkea kokonaan, jumittuu halkaisuterään ja vedetään paluumatkalla mukaan ylös.

Tässä tapauksessa toimi seuraavasti:

1. Sammuta laite.
2. Kiinnitä pöytätaso keskimmäiseen tai ylimmäiseen asentoon riippuen halkaistavan põlkyn pituudesta.
3. Käynnistä laite ja jatka halkaisemista.

⚠️ Älä koskaan halkaise kahta pölkkyä samalla työkerralla.

⚠️ Älä koskaan lisää tai vaihda puuta työvaiheen aikana.

i Älä koskaan pakota pölkyn halkaisemista ylläpitämällä työntöä usean sekunnin ajan. Tämä voi johtaa koneen vaurioitumiseen.

Aseta pölkky uudestaan pöydän päälle ja toista halkaisutapahtuma tai laita pölkky sivuun.

Kuinka irrotetaan jumittunut tukki?

Vaarana on, että oksallinen pölkky jumittuu halkaisuvaiheessa.

1. Laite on sammutettava ja sytytystulpan kenkä on vedettävä irti.
2. Älä poista jumittuneita pölkkyjä käsillä.

1. Liikuta jumittunutta pölkkyä varovaisesti rautakangella edestakaisin, jotta pölkky irtoaa. Älä vaurioita halkaisupylvästä!

⚠️ Älä koskaan hakkaa jumittunutta pölkkyä tai pidä käsiä pölkyn lähellä sitä irrotettaessa.
⚠️ Älä koskaan irrota jumittunutta pölkkyä sahaamalla.
⚠️ Älä pyydä toista henkilöä avuksi.

- Työn lopettamisen jälkeen:

➢ Siirrä halkaisuterä alimmaiseen asentoon (sisääntyönnetty tila).
Päästä irti yhdestä käyttökahvasta.
Sammuta laitteen moottori.
▶ Huomioi huolto- ja hoito-ohjeet.

Huolto ja Puhdistus

Ennen jokaista huolto- ja puhdistustyötä

• kytke laite pois päältä
• verkkopistoke vedetään irti

Käytä suojakäsineitä käsien loukkaantumisen välttämiseksi.

Huolto- ja puhdistustöytä varten poistetut turvavarusteet täytyy asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytöstä voi seurata odottamattomia vahinkoja ja vammoja.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja tai ruuvivääntimiä jäänyt laitteeseen.

Tässä luvussa kuvattuja huolto- ja puhdistustöitä laajempia töitä saa suorittaa vain asiakaspalvelu.

Jotta taataan laitteen pitkä ja luotettava käyttö, suorita seuraavat huoltotyöt säännöllisesti.

① Huomioi seuraavat kohdat, jotta halkaisukoneen toimintakyky säilyisi:

• Puhdista kone perusteellisesti työn päätymisen jälkeen.
  ■ Poista pihkajäännökset.

• Tarkista laite selvien puutteiden kannalta kuten:

• Löysät kiinnitykset.

• Kuluneet tai vaurioituneet rakenneosat.

• Oikein asennetut ja ehjä suojukset ja turvavarusteet.

• Voitele männänvarsi säännöllisesti ympäristöystävällisellä suihkutusöljyllä.

• Tarkista säännöllisesti hydrauliikkaletkujen ja letkulitokset tiiviys ja kunto.

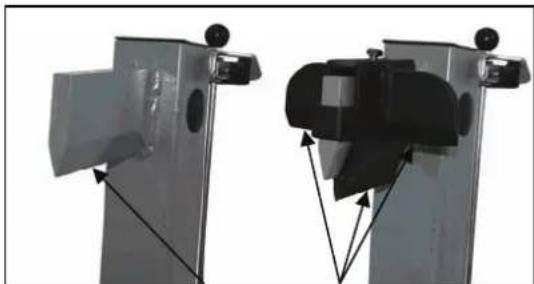

Halkaisukiilan teroitus

Kun konetta on käytetty pitkään tai halkaisuteho on vähentynyt, teroita halkaisukiila hienolla viilalla (purseen poisto).

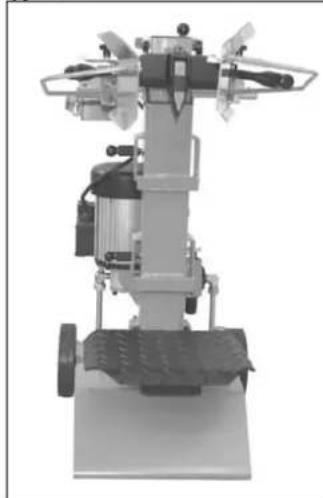

Miten tarkistetaan öljytaso?

1. Halkaisupylvään on oltava sisääntyönnetty.
2. Ruuvaa öljyn mittatikku ulos.
3. Puhdista öljyn mittatikku ja öljytiiviste.
4. Työnnä mittatikku takaisin aukkoon vasteeseen asti.
5. Vedä öljyn mittatikku jälleen ulos.

Säiliössä on riittävästi öljyä kun öljytaso on molempien merkkien välissä.

Öljyä täytyy lisätä puhtaan suppilon avulla, jos öljytaso on alemman merkin alapuolella.

vlempi merkki alempi merkki

1. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on vaihdettava.

2. Työnnä mittatikku takaisin aukkoon vasteeseen asti.

Milloin öljy vaihdetaan?

Ensimmäinen öljynvaihto 50 käyttötuntien jälkeen, sitten 500 käyttötuntien välein.

Vaihto:

1. Halkaisupylvään on oltava sisääntyönnetty.
2. Ruuvaa öljyn mittatikku ulos.

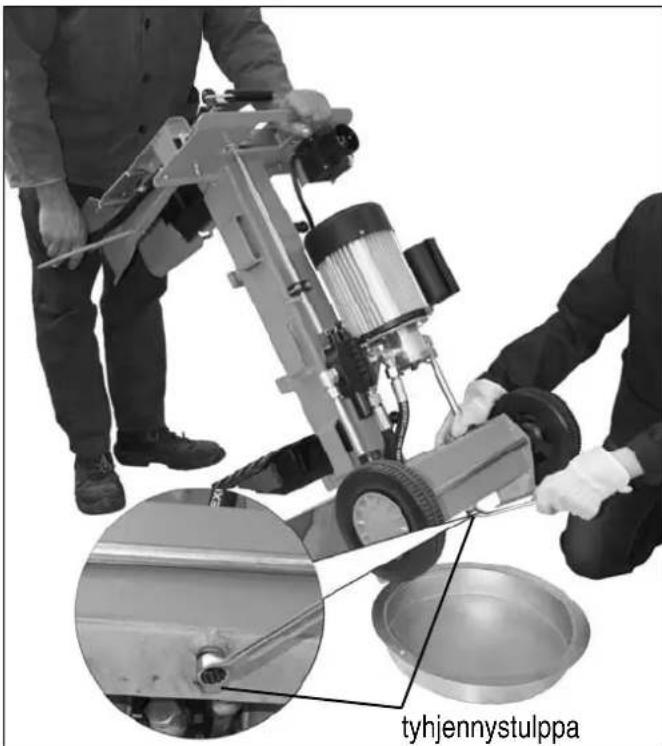

3. Aseta halkaisukoneen alle astia, johon mahtuu vähintään 4,4 litraa öljyä.
4. Ruuvaa tyhjennystulppa irti, jotta öljy voi valuu ulos.

tyhjennystulppa

1. Aseta tiiviste ja tyhjennystulppa takaisin.
2. Kaada uusi hydrauliikkaöljy (n. 2,8 litraa) puhtaan suppilon avulla säiliöön.
3. Puhdista öljyn mittatikku ja öljytiiviste.
4. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on vaihdettava.
5. Ruuvaa öljyn mittatikku jälleen kiinni.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

i Hydraulikkaöljy

Halkaisukoneelle suosittelemme seuraavia hydrauliikkaöljyjä:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
▶ tai vastaava

Älä käytä muita öljytyyppejä. Muiden öljytyyppien käyttö vaikuttaa halkaisukoneen toimintaan.

Tekniset tiedot

Malli / Tyyppi	ASP 6 L
Valmistusvuosi	katso viimeinen sivu
Halkaisuvoima	60 kN (6 t) ± 10 %
Puun pituus	maks. 1030 mm
Puun läpimitta	min. 120 mm – maks. 300 mm
Halkaisuliike	≈ 500 mm
Syöttönopeus n. 0,04 m/sek.
Palautusnopeus n. 0,17 m/sek.
Hydraulikkaöljy (maks.) 4,4 l
Järjestelmäpaine 24 MPa (240 bar)
Sähkömoottorin teho (ottoteho)	P_1 2,8 kW S6 - 40 %
Liitäntä	230 V ~ 50 Hz, 16 A hidas
Mitat runkotelineellä pituus 840 x leveys 510 x korkeus 990 / 1520 mm
Paino	n. 103,5 kg

Mahdolliset häiriöt

Ennen jokaista häiriönpoistoa:

• kytke laite pois päältä
  — vedä virtapistoke irti

Ongelma Mahdollinen syy Korjaus
Pölkky ei halkea(liian pieni halkaisuteho)	⇒ Pölkky on asetettu väärin.⇒ Pölkky yllittää sallitut mitat tai puu on liian kova koneen teholle.⇒ Halkaisukiila ei halkaise.⇒ Hydraulikkapaine liian alhainen.⇒ Laukaisuvivusto on vääntynyt (hydraulikkapainin ei painaudu kokonaan sisään).⇒ Väärä liitäntäjohto (yli 10 m pitkä tai liian pieni johdinhalkaisija).	⇒ Aseta pölkky uudelleen.⇒ Katkaise pölkky sallittuihin mittoihin.⇒ Teroita halkaisukiila, tarkista purse ja lovet.⇒ Tarkista öljytaso, lisää tarvittaessa öljyä.Ongelmaa ei voi poistaa, ota yhteys valmistajaan tai valmistajan nimeämään yritykseen.⇒ Anna valmistajan tai valmistajan nimeämän yrityksen korjata vivusto.⇒ Käytä sopivaa liitäntäjohtoa.
Halkaisukiila liikkuu horjuven tai voimakkaasti väristen.	⇒ Ilmaa piirissä.⇒ Halkaisupylväs ei ole tarpeeksi rasvattu tai öljytty.	⇒ Tarkista öljytaso, lisää tarvittaessa öljyä.⇒ Rasvaa halkaisupylväs tai öljyä se ympäristöystävällisellä suihkutusöljyllä.Ongelmaa ei voi poistaa, ota yhteys valmistajaan.
Halkaisukiila ei liiku.	⇒ Hydraulikkapumppu viallinen.	⇒ Ongelman poistamiseksi ota yhteys valmistajaan.
Moottori käynnistyy, mutta halkaisupylväs ei liiku.	⇒ Moottori pyörii väärään suuntaan.	⇒ Ongelman poistamiseksi ota yhteys valmistajaan.
Moottori ei käynnisty.	⇒ Ei verkkojännitettä.⇒ Liitäntäjohto viallinen.⇒ Sähkömoottori viallinen.	⇒ Tarkasta sulake.⇒ Vaihda johto tai anna tarkastettavaksi (sähköasentaja).⇒ Ongelman poistamiseksi ota yhteys valmistajaan.

Takuuehdot

Huomioi mukana oleva takuuselvitys.
