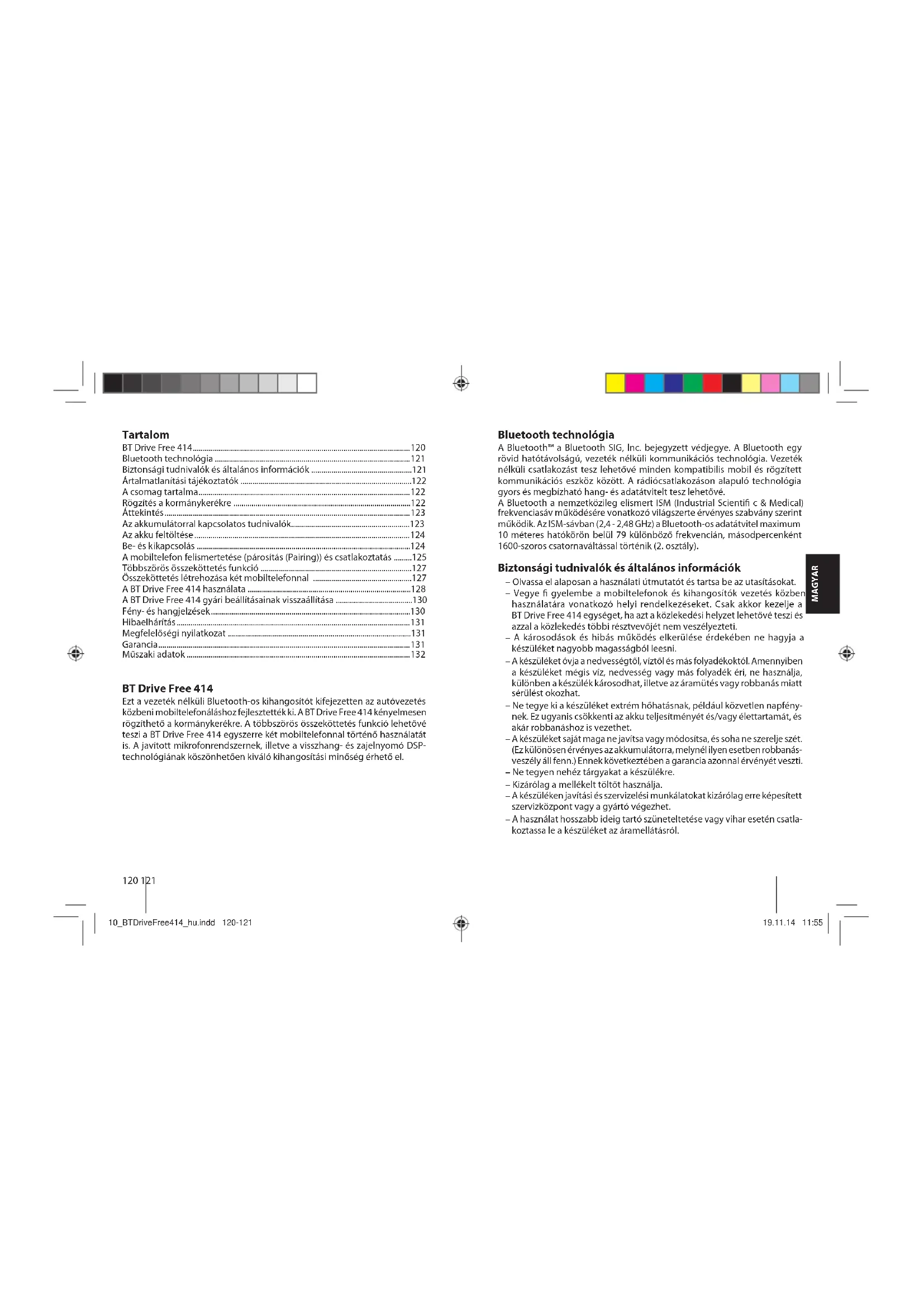

HASZNÁLATI ÚTMUTATÓ BT Drive Free 414 BLAUPUNKT
Bluetooth technológia 121
Biztonsági tudnivalók és általános információk 121
Ártalmatlanitási tájékoztatók 122
A csomag tartalma....122
Rögzítés a kormánykerékre 122
Attekintes 123
Az akkumulátorral kapcsolatos tudnivalók....123
Az akku feltöltése 124
Be- és kikapcsolás 124
A mobiltelefon felismertetése (párosítás (Pairing)) és csatlakoztatás .....125
Többszörös összeköttetés funkció 127
Osszekottetes letrehozasa ket mobiltelefonnal 127
A BT Drive Free 414 hasznalata ....128
A BT Drive Free 414 gyari beallitasainak visszaallitasa ....130
Fény- és hangjelzések....130
Hibaelhárítás....131
Megfelelöségi nyilatkozat 131
Garancia....131
Müszaki adatok 132
BT Drive Free 414
Ezt a vezeték nélküli Bluetooth-os kihangosítót kifejezetten az autóvezetés közbeni mobiltelefonáláshoz fejlesztették ki. A BT Drive Free 414 kényelmesen rögzíthető a kormánykerékre. A többszörös összeköttetés funkció lehetővé teszi a BT Drive Free 414 egyszerre két mobiltelefonnal történő használatát is. A javított mikrofonrendszernek, illetve a visszhang- és zajelynomó DSP-technológiának köszönhetően kiváló kihangosítási minőség érhető el.
Bluetooth technológia
A Bluetooth™ a Bluetooth SIG, Inc. bejegyzett védjegye. A Bluetooth egy rövid hatótávolságú, vezeték nélküli kommunikációs technológia. Vezeték nélküli csatlakozást tesz lehetőve minden kompatibilis mobil és rögzített kommunikációs eszköz között. A rádiócsatlakozáson alapuló technológia gyors és megbízható hang- és adatátvitelt tesz lehetővé.
A Bluetooth a nemzetközileg elismert ISM (Industrial Scientific & Medical) frekvencíasáv működésére vonatkozó világszerte érvényes szabvány szerint működik. Az ISM-sávban (2,4 - 2,48 GHz) a Bluetooth-os adatátvitel maximum 10 méteres hatókörön belül 79 különböző frekvencián, másodpercenként 1600-szoros csatornaváltással történik (2. osztály).
Biztonsági tudnivalók és általános információk
– Olvassa el alaposan a használati útmutatót és tartsa be az utasításokat.
- Vegye fi gyelembe a mobiltelefonok és kihangositók vezetés közben használatára vonatkozó helyi rendelkezéseket. Csak akkor kezelje a BT Drive Free 414 egységet, ha azt a közlekedési helyzet lehetővé teszi és azzal a közlekedés többi résztvevőjét nem veszélyezteti.
- A károsodások és hibás működés elkerülése érdekében ne hagyja a készüléket nagyobb magasságból leesni.
– A készüléket óvja a nedvességtől, viztől és más folyadékoktól. Amennyiben a készüléket mégis viz, nedvesség vagy más folyadék éri, ne használja, különben a készülék károsodhat, illetve az áramütés vagy robbanás miatt sérülést okozhat.
- Ne tegye ki a készüléket extrém höhatásnak, például közvetlen napfénynek. Ez ugyanis csökkenti az akku teljesítményét és/vagy élettartamát, és akár robbanáshoz is vezethet.
– A készüléket saját maga ne javitsa vagy módosítsa, és soha ne szerelje szét. (Ez különösen érvényes az akkumulátorra, melynél ilyen esetben robbanásveszély áll fenn.) Ennek következtében a garancia azonnal érvényét veszti.
- Ne tegyen nehéz tárgyakat a készülékre.
– Kizárólag a mellékelt töltöt használja.
– A készüléken javítási és szervizelési munkálatokat kizárólag erre képesített szervizközpont vagy a gyártó végezhet.
- A használat hosszabb ideig tartó szüneteltetése vagy vihar esetén csatlakoztassa le a készüléket az áramellátásról.
Ártalmatlanítási tájékoztatók
A használt készülék ártalmatlanításához használja a visszaváltó- és gyűjtőhelyeket.
A csomag tartalma
A szállított csomagban található:
- BT Drive Free 414
- DC 12 voltos autós töltöadapter
- USB-töltökábel
- Használati útmutató

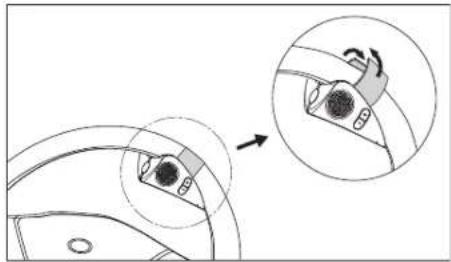

Rögzítés a kormánykerékre
Rögzítse a BT Drive Free 414 egységet a tépőzárral a kormánykerékre. Húzza össze a tépőzárat, hogy a készülék ne lazulhasson ki vezetés közben. A BT Drive Free 414 egységet a kormánykeréken belülre helyezze el, és olyan pozíciót válasszon, hogy a jármű kormányzásában ne akadályozza.
Figyelmeztetés: A BT Drive Free 414 elhelyezése a légzsák kioldási tartományában tilos.
① MF gomb (megvilágított funkciós gomb)
② Hangszóró
③ Hangerő csökkentése (−)
④ Hangerő növelés (+)
⑤ Mikrofon
⑥ Töltőaljzat (Micro-USB csatlakozó)
⑦ Tépőzár a kormánykeréken való rögzítéshez
Az akkumulátorral kapcsolatos tudnivalók
A készülék beépitett litium-polimer akkuval rendelkezik. Az akku nem cserélhető. Ne kisérélje meg eltávolítani az akkut a készülékből, mert az meg-sérülhet. Egy új akkumulátor maximális teljesitménye csak 2-3 teljes töltési ciklus után érhető el. Az akkumulátor néhány száz alkalommal feltölthető és lemerithető, de idővel a kapacitása csökken.
Az akkumulátor feltöltése után csatlakoztassa le a BT Drive Free 414 egységet az áramellátásról, mivel a tültöltés csökkenti az akkumulátor élettartamát. Használaton kívül a feltöltött akkumulátor veszít a kapacitásából.
Fontos! Ügyeljen arra, hogy az akkumulátor teljesen fel legyen töltve, ha a készüléket hosszabb ideig nem használja. Az akkumulátor mélykisülésének megakadályozása érdekében a BT Drive Free 414 egységet legalább kéthavonta fel kell tölteni.
19.11.14 11:55
Az akku feltöltése
A BT Drive Free 414 újratölthető akkumulátorról üzemel. Töltse fel teljesen az akkumulátort az első használat elött. A töltés elindítása elött olvassa el „Az akkumulátorral kapcsolatos tudnivalók” című fejezetet.
Töltés előtt a BT Drive Free 414 egységet le kell venni a kormánykerékról. A töltőaljzat a készülékház kormánykerékre felfekvő oldalán található. Csatlakoztassa a BT Drive Free 414 egységet az USB-kabellel az autós töltőadapterhez. Dugja be a töltőadapterter a jármű szivargyújtó csatlakozójába. A BT Drive Free 414 USB-kabelen keresztül számítógépról is feltöltthető.
Tudnivaló: A töltö csatlakoztatásakor a BT Drive Free 414 kikapcsol.
Töltés közben az MF gomb pirosan világít. Ha az akku teljesen feltöltödött, a piros szín kékre vált. Az akku feltöltése kb. 3 óráig tart. A feltöltés után válassza le a BT Drive Free 414 egységet a töltőröl.
A teljesen feltöltött akkumulátor 7 órányi beszélgetési időt, illetve 300 órányi készenléti időt biztosít. Ha az akkumulátor kezd kimerülni, akkor az MF gomb 3 másodpercenként villog és 60 másodpercenként figyelmeztető hang hallható.
Be- és kikapcsolás
Bekapcsolás
A bekapcsoláshoz tartsa nyomva 3 másodpercig az MF gombot, amíg magas jelzőhang hallatszik és a gomb kéken kezd világítani. Az MF gomb ezután kéken villog és a készülék bekapcsolt állapotban van.
Kikapcsolás
A kikapcsoláshoz tartsa nyomva 3 másodpercig az MF gombot, amíg mély jelzőhang hallatszik és a gomb pirosan kezd világítani. A készülék ezután kikapcsol.
124 125
10 BTDriveFree414 hu.indd 124-125
A mobiltelefon felismertetése (párosítás (Pairing)) és csatlakoztatás
A BT Drive Free 414 egységet a használatba vétel előtt az adott Bluetooth-képes mobiltelefonnal össze kell párosítani. A párosítás egy egyszeri eljárás, és csak a mobiltelefonhoz való első csatlakoztatáskor kell végrehajtani. A BT Drive Free 414 maximum nyolc mobiltelefonhoz párosítható és egyszerre két mobiltelefonnal lehet kapcsolatban.
NFC intelligens párosítás
Az NFC intelligens párosítás rendelkezésre áll a BT Drive Free 414 készüléken, így a párosítás egyszerű és gyors lesz.
Fontos, hogy telefonja operációs rendszerének verziószáma Android 4.1, Windows 8, Blackberry 7.0 vagy annál magasabb legyen. Az NFC érzékelője legtöbb esetben a telefonkészülék hátoldalán található.
– Ehhez engedélyezze az NFC funkciót telefonja beállításai között.
- Legelőször oldja fel telefonja képernyőzárját, ezzel engedélyezve az NFC felismerését, majd érintse hozzá BT Drive Free 414 készülékének NFC érzékelési felületét telefonja hátoldalához. A telefon a felismeréskor jelzőhangot ad, a hangszórója kikapcsol, illetve egyidőben a BT Drive Free 414 bekapcsol, és párosítási módba lép.
19.11.14 11:55
Általános lépések
- Tartsa a BT Drive Free 414 egységet a Bluetooth-képes mobiltelefon hatótávolságán belül. A távolság legfeljebb 1 méter lehet.
- A BT Drive Free 414 kikapcsolt állapotban kell legyen.
- Tartsa lenyomva kb. 6 másodpercig az MF-gombot, mig hangjelzést nem hall és az MT-gomb felváltva kék és piros szinnel villogni nem kezd. A készülék párosítási üzemmódban van.
- Aktiválja a mobiltelefon Bluetooth funkcióját, és keressen rá az elérhető Bluetooth eszközökre. (Ehhez olvassa el a mobiltelefon használati útmutatóját.)
- Válassza ki a megtalált készülékek listáján a „BT DF 414” elemet.
- Szükség esetén adja meg a „0000” PIN-kódot, majd erősítse meg a bevitelt. Ha a párosítás sikeres volt, akkor magas jelzőhang hallható és az MF gomb 3 másodpercig kéken világít. (Megjegyzés: A PIN-kód gyárilag van beállitva és nem módosítható.)
- Párosítás után a mobiltelefon automatikusan csatlakozik a BT Drive Free 414 egységhez. Egyes mobiltelefonoknál a csatlakozást manuálisan nyugtázni kell. Ezután a BT Drive Free 414 készenléti üzemmódba vált és az MF gomb 3 másodpercenként kéken felvillan.
Tudnivaló: Ha a párosítás 2 percen belül nem történik meg, a BT Drive Free 414 kikapcsol. Ilyen esetben ismételje meg a párosítást.
Többszörös összeköttetés funkció
A többszörös összeköttetés funkció lehetővé teszi a BT Drive Free 414 egyszerre két mobiltelefonnal történő használatát is. Ez olyan felhasználók számára elönyös, akik privát és vállalati mobiltelefonnal is rendelkeznek.
Összeköttetés létrehozása két mobiltelefonnal
A BT Drive Free 414 többféleképpen csatlakoztatható már párosított mobil- telefonokhoz.
- Automatikus csatlakozás
A BT Drive Free 414 bekapcsolásakor automatikusan létrejön a kapcsolat mindkét utoljára csatlakoztatott mobiltelefonnal.
- Kapcsolat létesítése a BT Drive Free 414 egységen keresztül
A BT Drive Free 414 és a két utoljára csatlakoztatott mobiltelefon közötti összeköttetés létrehozásához nyomja meg az MF gombot. A BT Drive Free 414 először a legutoljára csatlakoztatott mobiltelefonhoz kapcsolódik. Ezután következik az utolsó előttiként csatlakoztatott mobiltelefon.
- Kapcsolat létesítése a mobiltelefonon keresztül
Ha a mobiltelefon nem a BT Drive Free 414 egységhez utolsóként vagy utolsó előttiként csatlakoztatott mobiltelefon, akkor a kapcsolatot a mobiltelefon Bluetooth menújen keresztül kell létrehozni. A kapcsolat eredményes létrehozása után egy másik mobiltelefonnal egy további kapcsolat létesíthető. Ilyen módon határozható meg a kapcsolatok sorrendje. Ha a BT Drive 414 két mobiltelefonnal áll kapcsolatban, akkor az elsőként csatlakoztatott mobiltelefon az első, a másodikként csatlakoztatott pedig a második készülék. További összeköttetés csak a kettő közül valamelyik mobiltelefonnal fennállo kapcsolb nontása után létesíthető. Ilyenkor a még kapcsolatban maradó mobiltelefon lesz az első készülék.
Vegye fi gyellembe, hogy a hanggal tárcsázás csak az első készüléknél működik, és az utolsó szám újrahívásának módja az első és a második készülékre vonatkozóan eltér. A többi funkció végrehajtása a BT Drive Free 414 egységen keresztül ugyanúgy történik, mint csak egy mobiltelefon csatlakoztatása esetén.
126 1|27
10 BTDriveFree414 hu.indd 126-127
19.11.14 11:55
A BT Drive Free 414 használata
A párosítás sikeres befejezése és az akkumulátor feltöltése után az alábbi funkciók érhetők el:
Hívás kezdeményezése
- Hanggal tárcsázás\*
A hanggal tárcsázás aktiválásához nyomja meg röviden az MF gombot. Több jelzőhangot fog hallani. A jelzőhangok után adja ki az utasítást. Ha a mobiltelefon felismeri a hangutasítást, akkor tárcsázza az ehhez tartozó számot.
Tudnivaló: Ha két mobiltelefon csatlakozik a BT Drive Free 414 egységhez, akkor az utasításokat csak az elsőként csatlakoztatott mobiltelefon kapja meg.
– A legutolsó hívószám ismételt hívása\*
Nyomja meg kétszer az MF gombot. Jelzőhang hallatszik és a telefon újra hívja a legutolsó hívószámot.
Tudnivaló: Ha két mobiltelefon csatlakozik a BT Drive Free 414 egységhez, akkor a „-” gombot 2 másodpercig nyomva tartva a rendszer az utolsóként csatlakoztatott telefon legutolsó hívószámát hívja újra.
- Hívás kezdeményezése a mobiltelefonon keresztül
Hivja a kivánt számot a szokott módon a mobiltelefonon keresztül. A hivás automatikusan átadódik a BT Drive Free 414 egységre.
Hívás fogadása
A bejövő hívás fogadásához nyomja meg röviden az MF gombot.
Hívás bontása
A hívás befejezéséhez nyomja meg röviden az MF gombot.
Hívás elutasítása\*
A hívás elutasításához tartsa nyomva az MF gombot, amíg egy jelzőhangot hall.
Hangerő beállítása
Beszélgetés közben a hangerő a „+” és „-” gombokkal állítható be.
A mikrofon néma üzemmódba kapcsolása (Mute)
A mikrofon beszélgetés közbeni elnémításához tartsa nyomva 3 másodpercig a „-” gombot. Az MF gomb 10 másodpercenként pirosan villog és két jelző hang hallató. A némítás kikapcsolásához nyomja meg újra 3 másodpercig a „-” gombot.
Hívás átadása
A beszélgetés BT Drive Free 414 egységről mobiltelefonra történő átviteléhez nyomja meg egyszerre a „+” és „-” gombokat. A beszélgetés BT Drive Free 414 egységre történő visszairányításához ismételje meg a lépést.
Tudnivaló: Egyes mobiltelefonoknál a kapcsolat a beszélgetés mobiltelefonra történő átirányításakor megszakad. Ha a beszélgetést ismét a BT Drive Free 414 egységre kívánja irányítani, akkor a „+” és „-” gombok helyett nyomja meg az MF gombot.
Hívások kezelése\*
A csatlakoztatott mobiltelefonok egyikén a BT Drive Free 414 egységen keresztül két hívás fogadható és kezelhető.
| Aktív beszélgetés közben bejövő hívás érkezik | |
| Az aktív beszélgetés tartása és a bejövő hívás fogadása. | Nyomja meg 2 másodpercig az MF gombot. |
| Az aktív beszélgetés befejezése és a bejövő hívás fogadása. | Nyomja meg röviden az MF gombot. |
| Az aktív beszélgetés folytatása és a bejövő hívás elutasítása. | Nyomja meg kétszer az MF gombot. |
| Két beszélgetést folytat, egy aktivat és egy tartottat | |
| Váltás az aktív és a tartott beszélgetés között. | Nyomja meg 2 másodpercig az MF gombot. |
| Az aktív beszélgetés befejezése és a tartott hívás fogadása. | Nyomja meg röviden az MF gombot. |
| Az aktív beszélgetés folytatása és a tartott hívás befejezése. | Nyomja meg kétszer az MF gombot. |
| Az aktív beszélgetés folytatása és a tartott hívás fogadása. | Nyomja meg röviden a „+“ gombot. |
Tudnivaló: Két csatlakoztatott mobiltelefon több hívásának egyidejű kezelésére nincs lehetőség. Ha valamelyik mobiltelefonra hívás érkezik, és közben a másik mobiltelefonon beszélgetés folyik, akkor a bejövő hívást az MF gomb rövid megnyomásával fogadva az aktív beszélgetés befejeződik.
Audiostream
A BT Drive Free 414 támogatja az A2DP-funkciót. Az audiostream-kapcsolat segítségével a mobiltelefonon tárolt hangsávokat a BT Drive Free 414 egy-ségen keresztül lejátszhatja. Hívás esetén a zenelejátszás megszakad, és a beszélgetés befejeztével folytatódik.
* A mobiltelefonnak támogatnia kell ezt a funkciót. Erröl bővebb információ a mobiltelefon használati útmutatójában található.
128 1|29
10 BTDriveFree414 hu.indd 128-129
19.11.14 11:55
A BT Drive Free 414 gyári beállításainak visszaállítása
A BT Drive Free 414 maximum nyolc mobiltelefonhoz párosítható. A párosítási lista törölhető és a kihangosító a gyári beállításokra visszaállítható.
– A BT Drive Free 414 egységnek bekapcsolt állapotban kell lennie és nem állhat kapcsolatban egyetlen mobiltelefonnal sem.
- Tartsa nyomva egyszerre kb. 10 másodpercig a „+“ és „-“ gombokat, amíg az MF gomb felváltva pirosan és kéken villog.
– Amikor a párosítási lista törlödött, az MF gomb felhagy a váltott villogással.
– A következő bekapcsolás után a BT Drive Free 414 párosítás üzemmódban van.
Fény- és hangjelzések
| A készülék állapota | MF-gomb Hangjelzések | |
| Bekapcsolás 3 másod | percig kéken világít 1 magas hang | |
| Kikapcsolás 3 másod | percig pirosan világít 1 mély hang | |
| Párosítás üzemmód | Kék és piros fény felváltva villog | |
| Készenléti üzemmód kapcsolat nélkül | 3 másodpercenként 1-szer kéken felvillan | |
| Készenléti üzemmód kapcsolattal | 3 másodpercenként kéken világít | |
| Bejövő hívás Kéken villog | ||
| Aktív beszélgetés 2 | másodpercenként 1-szer kéken felvillan | |
| Némitás 10 másodpercenként 1-szer pirosan felvillan | 10 másodpercenként 2 hangjelzés | |
| Gyenge akkumulátor | 3 másodpercenként 1-szer pirosan felvillan | 60 másodpercenként 5 hangjelzés |
| Akkutöltés Pirosan világít. | ||
130 1|31
10 BTDriveFree414 hu.indd 130-131
Hibaelhárítás
Ha a BT Drive Free 414 és a mobiltelefon között nem hozható létre kapcsolat, elsőként az alábbiakat ellenörizze:
– Gyöződjön meg róla, hogy az akkumulátor fel van töltve.
– Ellenőrizze, hogy a mobiltelefonon a Bluetooth használata engedélyezve van-e. Erről pontosabb információt a mobiltelefon használati útmutató-jában talál.
– Ellenőrizze, hogy a BT Drive Free 414 csatlakozik-e a mobiltelefonhoz.
– Győződjön meg róla, hogy a BT Drive Free 414 és a csatlakoztatott mobiltelefon közötti távolság 10 méternél kisebb, és hogy nincs akadály a készülékek között. Az akadályok zavarhatják az átvitelt, illetve csökkenthetik a hatótávolságot.
– Ha a csatlakozás ezután sem lehetséges, vegye fel a kapcsolatot a gyártó helyi szervizével.
- A BT Drive Free 414 készülék megfelel a v4.0 Bluetooth specifikációnak. A BT Drive Free 414 és a különféle gyártóktól származó és különböző típusú Bluetooth-képes mobiltelefonok problémementes együttes használata nem garantálható, mivel ez az utóbbiak kompatibilitásától is függ.
Megfelelöségi nyilatkozat
A Blaupunkt Technology GmbH ezennel nyilatkozatot tesz, hogy a termék a 1999/5/EK irányelv alapvető előírásainak és egyéb releváns követelményeinek megfelel. A megfelelőségi nyilatkozat a www.blaupunkt.com honlapról tölthető le.
Garancia
Az Európai Unión belül vásárolt termékekre gyártói garanciát nyújtunk. Az Európai Unión kívüli országokban az adott külföldi képviseletünk által kiadott garanciális feltételek érvényesek. A garanciális feltételek a www.blaupunkt.com honlapról tölthetők le.
19.11.14 11:55
Müszaki adatok
| Bluetooth specifi káció 4.0-es verzión | |
| Támogatott Bluetooth profi lok HSP (Headset Profi le), HFP (Hands-free Profi le) és A2DP (Advanced Audio Distribution Profi le) | |
| Frekvenciatartomány 2,4 - 2,48 GHz közötti ISM-sáv | |
| A Bluetooth hatótávolsága maximum 10 méter (2. osztály) | |
| Méretek 46 (H) x 36 (Sz) x 95 (M) mm | |
| Tömeg Kb. 40 g | |
| Az akkumulátor töltési ideje Kb. 3 óra | |
| Beszélgetési idő Maximum 7 óra | |
| Készenléti idő Max. 300 óra | |
| Akkumulátor típusa | Lítium-polimer, 3,7 V, 160 mAh,tölthető, nem cserélhető |
| Töltő | DC 5 V - 6 V 300 mA |
