GEBRUIKSAANWIJZING BT Drive Free 414 BLAUPUNKT

Veiligheids- en algemene informatie 82

Afvoerinstructies 83

Bevestiging op het stuurwiel 83

Overzicht 84

Accu-informatie 84

Opladen van de accu 85

In-/uitschakelen 85

Koppelen (Pairing) en verbinden met de mobiele telefoon 86

Multiverbindingsfunctie 87

Verbinding met twee mobiele telefoons maken 87

Gebruik van de BT Drive Free 414 88

Resetten van de BT Drive Free 414 91

Optische en akoestische signalen 91

Probleemoplossen 92

Conformiteitsverklaring....92

Garantie 92

Deze draadloze Bluetooth-handsfreeset is speciaal ontwikkeld voor gebruikers die tijdens het rijden hun mobiele telefoon willen gebruiken. De BT Drive Free 414 wordt eenvoudig en comfortabel op het stuurwiel bevestigd. De multiverbindingsfunctie maakt gelijktijdig gebruik mogelijk van de BT Drive Free 414 met twee mobiele telefoons. Door een verbeterd microfoonsysteem en DSP-technologie voor echo- en ruisonderdrukking wordt een uitstekende handsfree spreekkwaliteit bereikt.

Bluetooth™ is een geregistreerd handelsmerk van Bluetooth SIG, Inc. Bluetooth is een draadloze communicatietechnologie met korte reikwijdte. Hiermee is een draadloze verbinding mogelijk tussen alle compatibele draagbare en stationaire communicatie-apparaten. De technologie is gebaseerd op een radioverbinding, welke een snelle en betrouwbare overdracht van spraak- en data-informatie waarborgt.

Bluetooth is gebaseerd op een wereldwijde norm voor gebruik op de internationaal erkende ISM-frequentieband (Industrial Scientifi c & Medical). Binnen deze ISM-band (2,4 GHz tot 2,48 GHz) wisselt de Bluetooth-overdracht 1600-maal per seconde tussen 79 afzonderlijke frequenties bij een gegevensoverdrachtbereik van tot 10 meter (klasse 2).

Veiligheids- en algemene informatie

• Lees de bedieningshandleiding zorgvuldig en volg de instructies op.
• Houd de lokaal geldende wetgeving aan voor het gebruik van mobiele telefoons en handsfree-inrichtingen tijdens het rijden. Bedien de BT Drive Free 414 alleen, wanneer de verkeerssituatie dat toelaat en u daarbij andere verkeersdeelnemers niet in gevaar brengt.
• Het apparaat niet van grote hoogte laten vallen om beschadigingen en storingen te voorkomen.
• Bescherm het apparaat tegen vochtigheid, water en andere vloeistoffen. Mocht het apparaat toch zijn blootgesteld aan water, vocht of andere vloeistoff en, gebruik het dan niet, omdat het anders kan leiden tot beschadiging van het apparaat en tot letsel door elektrocutie of explosies.
• Stel het apparaat niet bloot aan extreme warmtebronnen, zoals bijvoorbeeld direct zonlicht. Hierdoor kunnen explosies worden veroorzaakt en tevens kunnen de prestaties en/of levensduur van de accu's worden gereduceerd.
• Modifi ceer of repareer het apparaat niet en probeer niet het apparaat te demonteren. (Met name niet bij de accu, omdat er sprake is van explosiegevaar.) Dit doet direct de garantie komen te vervallen.
• Leg geen zware voorwerpen op het apparaat.
• Gebruik uitsluitend de meegeleverde oplader.
• Reparaties en servicewerkzaamheden mogen uitsluitend door een ge-kwalifi ceerd servicecentrum of door de fabrikant worden uitgevoerd.
• Koppel het apparaat los van de voeding bij onweer of wanneer het langere tijd niet wordt gebruikt.

82 83|

07 BTDriveFree414 nl.indd 82-83

Afvoerinstructies

Gebruik voor het afvoeren van het oude apparaat de beschikbare retour- en inzamelsystemen.

Leveringsomvang

In de leveringsomvang zijn inbegrepen:

• BT Drive Free 414
• DC 12 Volt voertuiglader
• USB-oplaadkabel
• Bedieningshandleiding

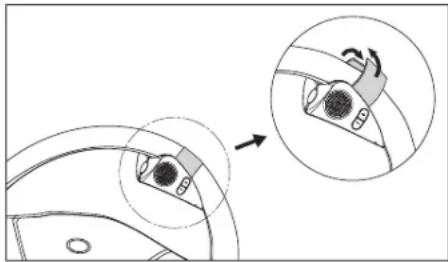

Bevestiging op het stuurwiel

Bevestig de BT Drive Free 414 met het klittenband op het stuurwiel. Trekt het klittenband strak vast, zodat het apparaat tijdens het rijden niet los kan raken. Plaats de BT Drive Free 414 aan de binnenkant van het stuurwiel en kies de positie zodanig, dat u bij het sturen van het voertuig niet wordt gehinderd. Waarschuwing: de BT Drive Free 414 mag niet in de airbag-zone worden geplaatst.

① MF-toets (verlichte multifunctionele toets)
② Luidspreker
③ Volume verlagen (−)
④ Volume verhogen (+)
⑤ Microfoon
⑥ Laadbus (Micro-USB-aansluiting)
⑦ Klittenband voor bevestiging op stuurwiel

Accu-informatie

Het apparaat is uitgerust met een geïntegreerde lithium-polymeer-accu. De accu kan niet worden vervangen. Probeer niet, de accu uit het apparaat te verwijderen, omdat dit het apparaat beschadigt. De volledige capaciteit van een nieuwe accu wordt pas na twee of drie volledige laad-/ontlaadcycli bereikt. De accu kan enkele honderden malen worden geladen en weer ontladen, maar verliest in de loop van de tijd wel aan capaciteit. Koppel de BT Drive Free 414 los van de voeding, zodra de accu volledig is opgeladen, omdat het te lang laden leidt tot een verkorting van de levensduur van de accu. Een opgeladen accu verliest aan capaciteit wanneer deze niet gebruikt wordt.
Belangrijk: let er op dat de accu volledig is opgeladen, wanneer u het apparaat langere tijd niet gebruikt. Om een diepontlading van de accu's te voorkomen, moet u de BT Drive Free 414 minimaal elke 2 maanden opladen.

84 85

07 BTDriveFree414 nl.indd 84-85

Opladen van de accu

De BT Drive Free 414 werkt met een oplaadbare accu. Laad de accu voor het eerste gebruik volledig op. Lees de paragraaf „Accu-informatie", voordat u het laden start.

U moet de BT Drive Free 414 voor het opladen van het stuurwiel losmaken. De oplaadbus bevindt zich aan die zijde van de behuizing, die tegen het stuurwiel aanligt. Sluit de BT Drive Free 414 aan op de voertuigadapter via de USB-kabel. Plaats de voertuigadapter in de sigarettenaansteker van het voertuig. De BT Drive Free 414 kan ook met de USB-kabel op de computer worden opgeladen.

Opmerking: zodra het oplaadapparaat wordt aangesloten, wordt de BT Drive Free 414 uitgeschakeld.

Tijdens het opladen brandt de MF-toets rood. Wanneer de accu volledig is opgeladen, brandt de MF-toets blauw. Het opladen van de accu duurt ca. 3 uur. Maak de BT Drive Free 414 los van het oplaadapparaat na het opladen. Een volledig opgeladen accu ondersteunt een gesprekstijd van max. 7 uur en een stand-by-tijd van maximaal 300 uur. Wanneer de oplaadtoestand van de accu zwak wordt, knippert de MF-toets iedere 3 seconden rood en u hoort met tussenpozen van 60 seconden signaaltonen.

In-/uitschakelen

Inschakelen

Houdt voor het inschakelen de MF-toets 3 seconden ingedrukt, tot u een hoge signaaltoon hoort en de MF-toets blauw oplicht. Daarna knippert de MF-toets blauw en is het apparaat ingeschakeld.

Uitschakelen

Houdt voor het inschakelen de MF-toets 3 seconden ingedrukt, tot u een lage signaaltoon hoort en de MF-toets rood oplicht. Daarna is het apparaat uitgeschakeld.

19.11.14 11:50

Koppelen (Pairing) en verbinden met de mobiele telefoon

Voordat u de BT Drive Free 414 kunt gebruiken, moet u deze met een met Bluetooth uitgeruste mobiele telefoon koppelen en verbinden. Het koppelen is een eenmalige procedure en alleen nodig bij de eerste keer verbinden met de mobiele telefoon. De BT Drive Free 414 kan met maximaal acht mobiele telefoons worden gekoppeld en met twee mobiele telefoons tegelijkertijd zijn verbonden.

NFC slim koppelen

De NFC slimme koppelingsprocedure is beschikbaar op de BT Drive Free 414 om het koppelen eenvoudiger en sneller te doen verlopen.

Controleer of de versie van uw besturingssysteem op uw mobiele telefoon Android 4.1, Windows 8, Blackberry 7.0 of hoger is. De NFC-sensor bevindt zich over het algemeen op de achterkant van de telefoon.

• Schakel eerst de NFC-functie in het instelmenu van uw telefoon in.
• Ontgrendel het scherm van uw telefoon om de NFC-detectie in te schakelen en raak vervolgens de NFC-sensorzone van de BT Drive Free 414 met de achterkant van uw mobiele telefoon aan. De mobiele telefoon produceert een geluidstoon zodra het naderen van de luidspreker wordt gedetecteerd. De BT Drive Free 414 wordt ingeschakeld en opent automatisch de koppelingsmodus.

NFC-sensor

- Bevestig de koppelingsaanvraag op het scherm van uw telefoon en de koppeling is tot stand gebracht. Anders, volg de algemene stappen om de koppelingsprocedure te voltooien.

86 87

07 BTDriveFree414 nl.indd 86-87

Algemene procedure

• Houd de BT Drive Free 414 binnen het bereik van een mobiele telefoon met Bluetooth, de afstand mag maximaal één meter bedragen.
• De BT Drive Free 414 moet uitgeschakeld zijn.
• Druk ca. 6 seconden op de MF-toets, tot u een lage signaaltoon hoort en de MF-toets afwisselend rood en blauw knippert. Het apparaat bevindt zich in de koppelingsmodus.
• Activeer de Bluetooth-functie van de mobiele telefoon en start het zoeken naar Bluetooth-apparaten. (Lees hiervoor de bedieningshandleiding van de mobiele telefoon.)
• Kies uit de lijst van gevonden apparaten „BT DF 414“.
• Voer eventueel de PIN-code „0000“ in en bevestig de invoer. Wanneer het koppelen succesvol is verlopen, hoort u een signaaltoon en de MF-toets licht 3 seconden blauw op. (Opmerking: de PIN-code is voorgeprogrammeerd en kan niet gewijzigd worden.)
• Na het koppelen maakt de mobiele telefoon automatisch een verbinding met de BT Drive Free 414. Bij sommige mobiele telefoons moet u de verbinding handmatig bevestigen. Aansluitend schakelt de BT Drive Free 414 over in de stand-by-modus en de MF-toets knippert iedere 3 seconden blauw.

Opmerking: wordt de koppelen niet binnen 2 minuten afgerond, dan schakelt de BT Drive Free 414 zich weer uit. Herhaal in dit geval het koppelen.

Multiverbindingsfunctie

De multiverbindingsfunctie maakt gelijktijdig gebruik mogelijk van de BT Drive Free 414 met twee mobiele telefoons. Dat is nuttig voor gebruikers met een privé en een zakelijke mobiele telefoon.

Verbinding met twee mobiele telefoons maken

U heeft meerdere mogelijkheden om de BT Drive Free 414 met al gekoppelde mobiele telefoons te verbinden.

Bij het inschakelen van de BT Drive Free 414 wordt automatisch een verbinding met de beide laatst verbonden mobiele telefoons gemaakt.

19.11.14 11:50

- Verbinding via de BT Drive Free 414 maken

Om tussen de BT Drive Free 414 en de twee laatst verbonden mobiele telefoons handmatig een verbinding te maken, drukt u op de MF-toets. De BT Drive Free 414 verbindt zich eerst met de laatst verbonden mobiele telefoon. Daarna verbindt deze zich met de voorlaatst verbonden mobiele telefoon.

- Verbinding via de mobiele telefoon maken

Wanneer de mobiele telefoon niet de laatste of voorlaatste met de BT Drive Free 414 verbonden mobiele telefoon is, moet u de verbinding via het Bluetooth-menu van de mobiele telefoon maken. Na een succesvolle verbinding kunt u een volgende verbinding met een tweede mobiele telefoon maken. Op deze manier kunt u de volgorde van de verbindingen bepalen.

Wanneer twee mobiele telefoons met de BT Drive Free 414 zijn verbonden, dan is de eerst verbonden mobiele telefoon het eerste toestel en het andere het tweede toestel. Een volgende verbinding kan pas worden gemaakt, wanneer de verbinding met een van de twee mobiele telefoons wordt verbroken. De mobiele telefoon, die dan nog is verbonden, wordt dan in de volgorde het eerste toestel.

Let erop, dat de spraakkeuze alleen voor het eerste toestel beschikbaar is, en de bediening voor de kiesherhaling van het laatste nummer voor het eerste en tweede toestel verschillend is. De andere functies wordt net zo via de BT Drive Free 414 uitgevoerd, als bij een verbinding met slechts één mobiele telefoon.

Gebruik van de BT Drive Free 414

Nadat het koppelen succesvol is afgerond en de accu is opgeladen, dan kunnen de volgende functies worden uitgevoerd:

Oproep doen

- Spraakkiezen\*

Om het spraakkiezen te activeren, drukt u kort op de MF-toets. U hoort meerdere signaaltonen. Spreek na de signaaltonen het spraakcommando. Wanneer het spraakcommando wordt herkend, kiest de mobiele telefoon het daar aan gekoppelde nummer.

Opmerking: wanneer twee mobiele telefoons met de BT Drive Free 414 zijn verbonden, dan worden de spraakcommando's alleen naar de eerst verbonden mobiele telefoon gestuurd.

88 89

07 BTDriveFree414 nl.indd 88-89

- Opnieuw kiezen laatste nummer ^®

Druk tweemaal op de MF-toets. U hoort een signaaltoon en het laatst gekozen nummer wordt opnieuw gekozen.

Opmerking: wanneer twee mobiele telefoons met de BT Drive Free 414 zijn verbonden, houdt u de toets „-” 2 seconden ingedrukt, om het laatste nummer van de laatst verbonden mobiele telefoon te kiezen.

- Gespreksopbouw via de mobiele telefoon

Kies het gewenste nummer zoals gewend via de mobiele telefoon. De oproep wordt automatisch naar de BT Drive Free 414 overgedragen.

Oproep accepteren

Druk voor het aannemen van een binnenkomende oproep kort op de MF-toets.

Oproep beëindigen

Druk kort op de MF-toets, om een gesprek te beëindigen.

Oproep afwijzen®

Houdt voor het afwijzen van een oproep de MF-toets ingedrukt, tot u een signaaltoon hoort.

Volume instellen

Stel tijdens een gesprek het volume in met de toetsen „+“ en „-“.

Microfoon onderdrukken (Mute)

Om tijdens een gesprek de microfoon uit te schakelen, houdt u de toets "3 seconden ingedrukt. De MF-toets knippert iedere 10 seconden rood en u hoort twee signaaltonen. Druk opnieuw op de toets "gedurende 3 seconden, om de geluidsonderdrukking weer op te heffen.

Gesprek overdragen

Om een gesprek van de BT Drive Free 414 naar de mobiele telefoon over te dragen, drukt u tegelijkertijd op de toetsen „+“ en „-“. Herhaal de bedieningsstap om het gesprek weer naar de BT Drive Free 414 over te dragen.

Opmerking: bij bepaalde mobiele telefoons wordt de verbinding verbroken, wanneer u het gesprek op de mobiele telefoon overdraagt. Om het gesprek weer naar de BT Drive Free 414 over te dragen, moet u in plaats van de toetsen „+“ en „-“ de MF-toets indrukken.

19.11.14 11:50

Beheren van oproepen ^®

U kunt twee oproepen op een van de verbonden mobiele telefoons via de BT Drive Free 414 accepteren en beheren.

Tijdens een gesprek krijgt u een andere oproep
Actief gesprek pauzeren en de binnenkomende oproep aannemen.	Druk 2 seconden op de MF-toets.
Actief gesprek beëindigen en de binnenkomende oproep aannemen.	Druk kort op de MF-toets.
Actief gesprek voortzetten en de binnenkomende oproep afwijzen.	Druk tweemaal op de MF-toets.
U voert twee gesprekken, een actief en een in de wacht
Tussen het actieve en het wacht-gesprek wisselen.	Druk 2 seconden op de MF-toets.
Actief gesprek beëindigen en de oproep in de wacht aannemen.	Druk kort op de MF-toets.
Actief gesprek voortzetten en de oproep in de wacht beëindigen.	Druk tweemaal op de MF-toets.
Actief gesprek voortzetten en de oproep in de wacht opnemen.	Druk kort op de toets „+”.

Opmerking: u heeft niet de mogelijkheid meerdere oproepen van twee verbonden mobiele telefoons tegelijkertijd te beheren. Wanneer u een oproep op een mobiele telefoon krijgt, terwijl op de andere mobiele telefoon een gesprek actief is, wordt het actieve gesprek beeindigd, wanneer u de binnenkomende oproep door kort indrukken van de MF-toets opneemt.

Audiostreaming

De BT Drive Free 414 ondersteunt de A2DP-werking. Met een audiostreaming-verbinding kunt u de op de mobiele telefoon opgeslagen muziektitels via de BT Drive Free 414 weergeven. Bij een oprocp wordt de muziekweergave onderbroken en na het gesprek weer voortgezet.

* De mobiele telefoon moet deze functie ondersteunen. Informatie hierover kunt u vinden de bedieningshandleiding van de mobiele telefoon.

Resetten van de BT Drive Free 414

De BT Drive Free 414 kan met maximaal acht mobiele telefoons worden gekoppeld. U kunt de koppelingslijst wissen en de handsfree-installatie op de fabrieksinstellingen terugzetten.

• De BT Drive Free 414 moet zijn ingeschakeld en er mag geen verbinding met een mobiele telefoon bestaan.
• Houd de toetsen „+“ en „-“ tegelijkertijd ca. 10 seconden ingedrukt, tot de MF-toets afwisselend rood en blauw knippert.
• Wanneer de koppelingslijst werd gewist, stopt de MF-toets met afwisselend knipperen.
• Na de volgende keer inschakelen bevindt de BT Drive Free 414 zich in de koppelingsmodus.

Optische en akoestische signalen

Apparaatstatus MF- toets Signaaltonen
Inschakelen Brandt	3 seconden blauw 1 hoge toon
Uitschakelen Brandt	3 seconden rood 1 lage toon
Koppelingsmodus Knippert afwisselend rood en blauw
Standby-modus zonder verbinding	Knippert elke 3 sec. 1-maal blauw
Standby-modus met verbinding	Brandt iedere 3 seconden blauw
Binnenkomende oproep	Knippert blauw
Actief gesprek Knippert elke 2 sec. 1-maal blauw
Mute Knippert elke	10 sec. 1-maal rood 2 tonen elke	10 seconden
Accu zwak	Knippert elke 3 sec. 1-maal rood	5 tonen elke 60 seconden
Accu wordt geladen	Brandt rood.Brandt blauw, wanneer de accu volledig is opgeladen.

Probleemoplossen

Mocht een verbinding tussen de BT Drive Free 414 en een mobiele telefoon niet tot stand komen, probeer dan het volgende:

• Verifi eer dat de accu is opgeladen.
• Zorg er voor dat de Bluetooth-functie van de mobiele telefoon geactiveerd is. Meer informatie hierover kunt u vinden de bedieningshandleiding van de mobiele telefoon.
• Controleer of de BT Drive Free 414 is verbonden met de mobiele telefoon.
• Waarborg, dat de afstand tussen de BT Drive Free 414 en een gekoppelde mobiele telefoon minder dan 10 meter is en er geen hindernissen tussen de toestellen aanwezig zijn. Hindemissen kunnen de overdracht storen of de reikwijdte verkorten.
• Mocht geen van deze maatregelen succesvol zijn, neem dan contact op met de service-afdeling van uw leverancier.
• De BT Drive Free 414 voldoet aan de Bluetooth-specifi catie v4.0. De probleemloze werking tussen de BT Drive Free 414 en mobiele telefoons met Bluetooth van verschillende fabrikanten en typen kan niet worden gewaarborgd, omdat deze afhangt van de compatibiliteit.

Technische gegevens

Bluetooth-specifi catie Versie 4.0
Ondersteunde Bluetooth-profi elen H	HSP (Headset Profi le), HFP (Hands-free Profi le) en A2DP (Advanced Audio Distribution Profi le)
Frequentiebereik 2,4 – 2,48 GHz ISM-	Band
Bluetooth-reikwijdte Tot 10 meter (klasse 2)
Afmetingen 46 (L) x 36 (B) x 95 (H) mm
Gewicht Ca. 40 g
Accu-oplaadduur Ca. 3 uur
Spreektijd Max. 7 uur
Stand-by tijd	Max. 300 uur
Accutype	Lithium-polymeer, 3,7 V, 160 mAh, oplaadbaar, niet vervangbaar
Laadapparaat	DC 5 V - 6 V, 300 mA

Conformiteitsverklaring

Hiermee verklaart Blaupunkt Technology GmbH, dat dit product in overeenstemming is met de vereisten en andere relevante voorschriften van de richtlijn 1999/5/EG. De conformiteitsverklaring kunt u op het internet vinden onder www.blaupunkt.com.

Garantie

Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. Voor buiten de EU gekochte apparaten gelden de garantiebepalingen van de betreffende vertegenwoordigingen in die landen. De garantiebepalingen kunt u onder www.blaupunkt.com opvragen.

Wijzigingen voorbehouden!
