РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BT Drive Free 414 BLAUPUNKT

Безопасност и обща информация ....147

Указания за унищожаване ....148

Закрепване към волана 148

Описание....149

Информация за акумулатора 149

Зареждане на акумулатора 150

Включване/изключване ....150

Сдвояване (Pairing) и свързване с мобилен телефон .....151

Функцията мулти свързване 152

Установяване на връзка с два мобилни телефона ....152

Използване на BT Drive Free 414....153

Нулиране на BT Drive Free 414 156

Светлинни индикации и звукови сигнали 156

Отстраняване на повреда 157

Декларация за съответствие ....157

Гаранция 157

Технически данни....158

BT Drive Free 414

Това безкабелно Bluetooth-разговорно устройство „свободни ръце“ е специално разработено за потребители, които искат да използват своя мобилен телефон по време на движение. BT Drive Free 414 се закрепва удобно и комфортно към волана. Функцията мулти свързване дава възможност за едновременно позване на BT Drive Free 414 с два мобилни телефона. Чрез подобрена система на микрофона и DSP-технология за заглушаване на ехо и шум се постига отлично качество на разговор.

Bluetooth™ e запазена марка на Bluetooth SIG, Inc. Bluetooth e безжична технология за комуникация с малък радиус на действие. Тя дава възможност за безжични връзки между всички съвместими портативни и стационарни уреди за комуникация. Технологията е базирана на радио връзка, която гарантира бързо и надеждно предаване на говор и информационни данни.

146 147

12 BTDriveFree414 bg.indd 146-147

Bluetooth ce съобразява с валиден в световен мащаб стандарт за работа в международно утвърдена ISM-честотна лента (Industrial Scientifi c & Medical - за индустриални, научни и медицински устройства). В рамките на ISM-честотната лента (2,4 GHz до 2,48 GHz) Bluetooth разменя 1600 пъти в секунда данни между 79 различни честоти при обхват до 10 метра (Клас 2).

Безопасност и обща информация

– Прочетете внимателно ръководството за работа и следвайте указанията.
- Спазвайте всички местни закони за използването на мобилни телефони и разговорни устройства „свободни рыце“ по време на движение. Обслужвайте BT Drive Free 414 само, когато пътната обстановка го позволява и при това не застрашавате другите участници в уличното движение.
– За да се предотвратят повреди и неправилно функциониране, пазете устройството от падане от по-голяма височина.
– Пазете устройството от влага, вода и други течности. В случай, че устройството въпреки това е било изложено на въздействието на вода, влага или други течности, не го използвайте, в противен случай това може да доведе до повреди на устройството и наранявания поради токов удар или експлозия.
– Не излагайте устройството на екстремни източници на топлина, като например директно слънчево облъчване. Това може да предизвика експлозии, както и да се намали мощността и/или експлоатационната продължителност на акумулаторите.
– Не извършвайте никакви промени или ремонти на устройството и не се опитвайте да го разглобявате. (Особено на акумулатора, защото съществува опасност от експлозия.) Това води до незабавно отпадане на гаранцията.
– Не поставяйте тежки предмети върху устройството.
– Използвайте само включеното в окомплектовката зарядно устройство.
– Работи по ремонти и обслужване трябва да се извършват само от квалифициран сервисен център или от производителя.
- При по-дълги периоди на неизползване или при буря разкачете устройството от електрозахранването.

19.11.14 12:01

Указания за унищожаване

За унищожаване на старото устройство спазвайте съществуващия ред за връщане и събиране на отпадъци.

Окомплектовка

Окомплектовката включва:

• BT Drive Free 414
  – Адаптер за зареждане от автомобил, DC 12 V
• USB-кабел за зареждане
• Ръководство за работа

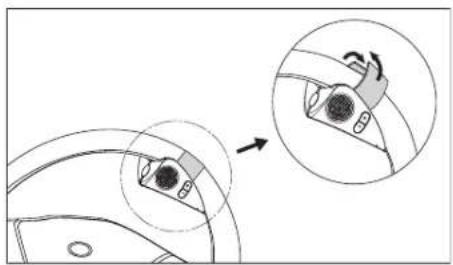

Закрепване към волана

Закрепете BT Drive Free 414 със захващането тип „Велкро“ към волана. Затегнете здраво лентата тип „Велкро“, за да не се разхлаби устройството по време на движение. Монтирайте BT Drive Free 414 към вътрешния кръг на волана и изберете положението така, че да не пречи на кормилното управление на превозното средство.

Предупреждение: BT Drive Free 414 не трябва да се позиционира в обсега на действие на въздушна възглавница.

① MF-бутон (осветен мултифункционален бутон)
② Високоговорител
③ Намаляване силата на звука (−)
④ Увеличаване силата на звука (+)
⑤ Микрофон
⑥ Букса за зареждане (Micro-USB връзка)
⑦ Захвашане тип „Велкро“ за закрепване към волана

Информация за акумулатора

Устройството е оборудвано с вграден литиево-полимерен акумулатор. Акумулаторът е без възможност за смина. Не се опитвайте да отстранявате акумулатора от устройството, тъй като това ще повреди устройството. Пълната мощност на новия акумулатор се достига едва след два или три пълни цикъла зареждане-разреждане. Акумулаторът може да се зарежда и разрежда отново стотици пъти, обаче с течение на времето постепенно губи от капацитета си.

Разкачете BT Drive Free 414 от електрозахранването веднага щом акумулаторът е напълно зареден, тъй като презареждането води до намаляване на експлоатационната продължителност на акумулатора. Един зареден акумулатор губи от капацитета си, ако не се използва.

Важно: Уверете се, че акумулаторът е напълно зареден, когато не сте използвали устройството по-дълго време. За да избегнете дълбоко разреждане на акумулатора, трябва най-малко на всеки 2 месеца да зареждате напълно BT Drive Free 414.

Зареждане на акумулатора

BT Drive Free 414 работи с акумулатор. Заредете напълно акумулаторната батерия преди първото използване. Преди да стартирате процеса на зареждане прочетете главата „Информация за акумулатора“.

За процеса на зареждане трябва да свалите BT Drive Free 414 от волана. Буксата за зареждане се намира на страната на корпуса, която лежи на волана. Свържете BT Drive Free 414 с автомобилния адаптер за зареждане чрез USB-кабела. Вкарайте автомобилния адаптер за зареждане в гнездато на запалката за цигари на автомобила. BT Drive Free 414 може също да се зарежда с USB-кабела на компютър.

Указание: Веднага щом зарядното устройство се свърже, BT Drive Free 414 се изключва.

По време на процеса на зареждане MF-бутонът свети в червено. Когато акумулаторът е напълно зареден, MF-бутонът свети в синьо. Процесът на зареждане на акумулатора продължава прибл. 3 часа. След зареждането разкачете BT Drive Free 414 от зарядното устройство.

Напълно зареден акумулатор издържа до 7 часа време на разговори и до 300 часа в режим Stand -by. Когато степента на зареденост на акумулатора отслабне, MF-бутонёт мига в червено на всеки 3 секунди и чувате звуков сигнал на интервал от 60 секунди.

Включване/изключване

Включване

За включване задръжте MF-бутона натиснат за 3 секунди, докато чуете висок звуков сигнал и MF-бутонът светне в синьо. След това MF-бутонът мига синьо и устройството е включено.

150 1|51

12 BTDriveFree414 bg.indd 150-151

Изключване

За изключване задръжте MF-бутона натиснат за 3 секунди, докато чуете нисък звуков сигнал и MF-бутонът светне в червено. След това устройството се изключва.

Сдвояване (Pairing) и свързване с мобилен телефон

Преди да пристъпите към използване на BT Drive Free 414, трябва да го сдвоите и свържете с мобилен телефон с Bluetooth. Сдвояването е еднократен процес и се изисква само при първото свързване с мобилния телефон. BT Drive Free 414 може да се сдвои с до осем мобилни телефона и да е свързан с два мобилни телефона едновременно.

NFC смарт сдвояване

Процедурата „NFC смарт сдвояване“ се предлага за BT Drive Free 414, за да направи свояването много по-лесно и бързо.

Уверете се, че версията на операционната система на Вашия мобилен телефон е Android 4.1, Windows 8, Blackberry 7.0 или по-висока. Сензорът на NFC обикновено се намира на гърба на телефона.

- Моля, първо активирайте функцията NFC в менюто с настройки на Вашия телефон.

– Отключете екрана на Вашия телефон, за да позволите откриване на NFC, и докоснете зоната на сензора на NFC на BT Drive Free 414 към гърба на мобилния телефон. Мобилният телефон ще издаде звуков сигнал, ако открисе изключването на говорителя, а BT Drive Free 414 ще се включи и ще влезе автоматично в режим на сдвояване.

- Потвърдете заявката за сдвояване на екрана на телефона, след което сдвояването ще завърши. В противен случай, моля следвайте общите стъпи за извършване на процедурата по сдвояване.

Обща процедура

– Дръжте BT Drive Free 414 в радиуса на действие на мобилен телефон с Bluetooth; разстоянието може да е максимум 1 метър.
- BT Drive Free 414 трябва да е изключено.
– Задръжте MF-бутона натиснат за прибл. 6 секунди, докато чуете звуков сигнал и MF-бутонът започне да мига периодично в червено и синьо. Устройството е в режим на сдвояване.
– Активирайте функцията Bluetooth на мобилния телефон и стартирайте търсене на Bluetooth-устройства. (За тази цел прочетете в ръководство за работа на мобилния телефон).
– Изберете от списъка с намерените устройства „BT DF 414“.
– Въведете ако е необходимо пин код „0000“ и потвърдете въвеждането Когато процесът на сдвояване е успешен, ще чуете звуков сигнал и MF-бутонът свети 3 секунди в синьо. (Забележка: Пин кодът е програмиран предварително и не може да се промени.)
– След сдвояването BT Drive Free 414 се свързва автоматично с мобилния телефон. При някои мобилни телефони трябва ръчно да потвърдите връзката. След това BT Drive Free 414 преминава в режим Stand-by и MF-бутонът мига на всеки 3 секунди синьо.

Указание: Ако сдвояването не може да се завърши в рамките на 2 минути, BT Drive Free 414 се изключва. В такъв случай повторете сдвояването.

Функцията мулти свързване

Функцията мулти свързване дава възможност за едновременно ползване на BT Drive Free 414 с два мобилни телефона. Това е полезно за потребител с един личен и един служебен мобилен телефон.

Установяване на връзка с два мобилни телефона

Имате повече възможности за свързване на BT Drive Free 414 с вече сдвоени мобилни телефони.

– Автоматично сврързване

При включването BT Drive Free 414 установява автоматично връзка с двата последно свързани мобилни телефона.

152 153

12 BTDriveFree414 bg.indd 152-153

– Установяване на връзка чрез BT Drive Free 414

За да установите ръчно връзка между BT Drive Free 414 и двата последно свързани мобилни телефона, натиснете MF-бутона. BT Drive Free 414 се свързва най-напред с последно свързания мобилен телефон. След това се свързва с предпоследния свързан мобилен телефон.

– Установяване на връзка чрез мобилния телефон

Kogato мобилният телефон не е последният или предпоследният свър- зан с BT Drive Free 414 mobilen телефон, трябва да установите връзката през Bluetooth-менюто на мобилния телефон. След успешно свързване можете да установите друга връзка с втори мобилен телефон. По този начин можете да определите последователността на свързванията.

Ако два мобилни телефона са свързани с BT Drive Free 414, първият свързан мобилен телефон е първото устройство, а другият е второто устройство. Друга връзка може да се установи едва, когато връзката към един от двата мобилни телефона се прекъсне. Мобилният телефон, който след това все още е свързан, в последовательността става първото устройство. Обърнете внимание, че гласовото избиране е налично само за първото устройство и обслужването за повторното набиране на последния номер е различно за първото и второто устройство. Другите функции се извършват чрез BT Drive Free 414 по същия начин, както при връзка само с един мобилен телефон.

Използване на BT Drive Free 414

Когато сдвояването е завършило успешно и акумулаторът е зареден, може да се осъществяват следните функции:

Провеждане на телефонен разговор

- Гласово избиране\*

За да активирате гласовото избиране, натиснете кратко MF-бутона. Ще чуете няколко звукови сигнала. След звуковите сигнали произнесете гласовата команда. Ако гласовата команда е разпозната, мобилният телефон набира свързания с нея номер.

Указание: Ако два мобилни телефона са свързани с BT Drive Free 414, гласовите команди се предават само на първия свързан мобилен телефон.

– Повторение на избирането на последния номер®

Натиснете два пъти MF-бутона. Ще чуете звуков сигнал и последно избрания номер се избира отново.

Указание: Ако два мобилни телефона са свързани с BT Drive Free 414, задръжте натиснат бутона „-” за 2 секунди, за да изберете последния номер на втория свързан мобилен телефон.

Обаждане чрез мобилния телефон

Изберете желания номер както обикновено чрез мобилния телефон. Обаждането се прехвърля автоматично към BT Drive Free 414.

Приемане на обаждане

За приемането на входящо повикване натиснете кратко MF-бутона.

Приключване на обаждането

Натиснете кратко MF-бутона, за да приключите обаждането.

Отхвърляне на обаждане*

За отхвърляне на обаждане задръжте MF-бутона натиснат, докато чуете звуков сигнал.

Регулиране на силата на звука

Регулирайте по време на разговор силата на звука с бутоните „+“ и „-“.

Изключване на микрофона (Mute)

За да изключите микрофона по време на разговор, задръжте натиснат бутона „-” за 3 секунди. МФ-бутоньт мига на всеки 10 секунди в червено и чувате два звукови сигнала. Натиснете повторно бутона „-” за 3 секунди, за да отмените изключването на звука.

Прехвърляне на разговор

За да прехвърлите разговора отново към BT Drive Free 414, трябва да натиснете MF-бутона вместо бутони „+” и „-”. Повторете стъпка от об служването, за да прехвърлите разговора обратно към BT Drive Free 414. Указание: При някои мобилни телефони връзката се прекъсва, когато прехвърлите разговора към мобилния телефон. За да прехвърлите разговора отново към BT Drive Free 414, трябва да натиснете MF-бутона вместо бутоните „+” и „-”.

Управление на обажданията®

Чрез BT Drive Free 414 можете да приемете и управлявате две обаждания към един свързан мобилен телефон.

По време на активен разговор получавате обаждане
Задържане на активния разговор и приемане на входящото обаждане.	Натиснете MF-бутона за 2 секунди.
Приключване на активния разговор и приемане на входящото обаждане.	Натиснете кратко MF-бутона.
Продължаване на активния разговор и отхвърляне на входящото обаждане.	Натиснете два пъти MF-бутона.
Водите два разговора, един активен и един задържан
Преминаване от активния към задържания разговор и обратво.	Натиснете MF-бутона за 2 секунди.
Приключване на активния разговор и приемане на задържаното обаждане.	Натиснете кратко MF-бутона.
Продължаване на активния разговор и приключване на задържаното обаждане.	Натиснете два пъти MF-бутона.
Продължаване на активния разговор и приемане на задържаното обаждане.	Натиснете кратко бутона „+”.

Указание: Нимате възможност за едновременно управление на няколко обаждания от двата свързани мобилни телефона. Когато получавате обаждане на мобилен телефон, по време на активен разговор по другия мобилен телефон, активният разговор се приключва, когато приемете входящото обаждане чрез кратко натискане на MF-бутона.

Audiostreaming-връзка за възпроизвеждане на муника

BT Drive Free 414 поддържа функцията A2DP. С Audiostreaming-връзка можете да възпроизвеждате запаметените на мобилния телефон музыкални заглавия през BT Drive Free 414. При повикване възпроизвеждането на музыка се прекъсва и след разговора продължава.

* Мобилният телефон трябва да поддържа тази функция. Информация за това ще намерите в ръководството за работа на мобилния телефон.

154 1|55

12 BTDriveFree414 bg.indd 154-155

19.11.14 12:01

Нулиране на BT Drive Free 414

BT Drive Free 414 може да се сдвои с до осем мобилни телефона. Можете да изтриете списъка със сдвоени устройства и да върнете разговорното устройство „свободни ръце“ на заводските настройки.

– BT Drive Free 414 трябва да е включено и не трябва да съществува връзка към мобилен телефон.
- Задръжте едновременно натиснати бутоните „+“ и „-“ за прибл. 10 секунди, докато MF-бутонът замига в сменящо се червено и синьо.
– Когато списъкът със сдвоени устройства е изтрит, MF-бутонът престава да мига сменяйки се.
- След следващото включване BT Drive Free 414 се намира в режим на сдвояване.

Светлинни индикации и звукови сигнали

Статус на устройството	MF-бутон Звукови	сигнали
Включване Свети 3	секунди в синьо 1 висок тон
Изключване Свети	3 секунди в червено 1 нисък тон
Режим на сдвояване	Мига периодично в червено и синьо
Режим Stand-by без връзка	Мига на всеки 3 секунди по веднъж в синьо
Режим Stand-by с връзка	Светва на всеки 3 секунди в синьо
Входящо обаждане	Мига в синьо
Активен разговор М	Мига на всеки 2 секунди по веднъж в синьо
Mute Мига на всеки	10 секунди по веднъж в червено	2 тона на всеки 10 секунди
Слаб акумулатор М	Мига на всеки 3 секунди по веднъж в червено	5 тона на всеки 60 секунди
Акумулаторът се зарежда	Свети в червено. Свети в синьо, когато акумулаторът е напълно зареден.

156 1|57

12 BTDriveFree414 bg.indd 156-157

Отстраняване на повреда

Ако не може да се установи връзка между BT Drive Free 414 и мобилен телефон, обърнете внимание на следното:

– Уверете се, че акумулаторът е зареден.
– Уверете се, че функцията Bluetooth на мобилния телефон е активирана. По-точна информация за това ще получите в ръководството за работа на мобилния телефон.
– Проверете дали BT Drive Free 414 е свързан с мобилния телефон.
– Уверете се със сигурност, че разстоянието между BT Drive Free 414 и сдвоения мобилен телефон е по-малко от 10 метра и че няма препятствия между устройствата. Препятствията могат да нарушат предаването или да скъсят радиуса на действие.
– Ако нито една от тези мерки не води до успех, свържете се със сервиза на Вашия дистрибутор.
– BT Drive Free 414 отговаря на Bluetooth-спецификацията v4.0. Изправното функциониране между BT Drive Free 414 и мобилните телефони с bluetooth на различните производители и видове не може да се гарантира, тъй като то зависи от съвместимостта.

Декларация за съответствие

С настоящето фирма Blaupunkt Technology GmbH декларира, че този продукт съответства на основните изисквания и на други важни предписания от директивата 1999/5/EO. Декларацията за съответствие ще намерите в Интернет на адрес www.blaupunkt.com.

Гаранция

За закупените в границите на Европейския съюз продукти ние осигуряваме гаранция на производителя. За устройства, закупени извън рамките на Европейския съюз, важат гаранционните условия на нашите компетентни представителства в съответната страна. Гаранционните условия можете да извикате на адрес www.blaupunkt.com.

19.11.14 12:01

Технически данни

Спецификация на Bluetooth Версия 4.0
Поддържани Bluetooth-профили	HSP (профил слушалка), HFP (профил „свободни ръце“)и A2DP (профил за пренос нависококачествен звук)
Честотен обхват 2,4 до 2,48 GHz	ISM-честотна лента
Радиус на действие наBluetooth	До 10 метра (клас 2)
Размери 46 (Д) x 36 (Ш) x 95 (В), mm
Тегло прибл. 40 g
Продължителност назареждане на акумулатора	прибл. 3 часа
Време за разговори до 7 часа
Време в режим Stand-by до 300 часа
Тип акумулатор Литиево-полимерен, 3,7 V, 160 mAh,зареждащ се, без възможност засмяна
Зарядно устройство DC 5 V - 6 V,	300 mA
