INSTRUKCJA OBSŁUGI BT Drive Free 414 BLAUPUNKT

Informacje dotyczące bezpieczeństwa oraz informacje ogólne .....108

Wskazówki dotyczące utylizacji 109

Zakres dostawy 109

Mocowanie na kierownicy 109

Budowa ogólna....110

Informacje o akumulatorze....110

Ładowanie akumulatora 111

Włączanie/wyłączanie 111

Sprzeganie (Pairing) i łączenie z telefonem komórkowym ....112

Funkcja wielokrotnego połączenia 113

Tworzenie połączenia z dwoma telefonami komórkowymi .....113

Zastosowanie BT Drive Free 414 114

Resetowanie urządzenia BT Drive Free 414....117

Wskaźniki świetlne i sygnały dźwiękowe ....117

Usuwanie usterek....118

Deklaracja zgodności....118

Gwarancja 118

Dane techniczne....119

BT Drive Free 414

Bezprzewodowy zestaw głośnomówiący Bluetooth został skonstruowany specjalnie dla użytkowników, którzy podczas jazdy samochodem chąc korzystać z telefonu komórkowego. BT Drive Free 414 mocuje się wygodnie i komfortowo na kierownicy. Funkcja wielokrotnego połączenia umożliwia używanie urządzenia BT Drive Free 414 równocześnie z dwoma telefonami komórkowymi. Dzięki zastosowaniu ulepszonego systemu mikrofonowego oraz technologii DSP do tłumieniu pogłosu i szumów osiągnięta została znakomita jakość rozmów głośnomówiących.

Technologia Bluetooth

Bluetooth™ jest zastrzeżonym znakiem towarowym fi rmy Bluetooth SIG, Inc. Bluetooth to technologia bezprzewodowej komunikacji krótkiego zasięgu. Umożliwia ona bezprzewodowe połączenie pomiędzy wszystkimi przenośnymi i stacjonarnymi urządzeniami komunikacyjnymi. Technologia opiera się na łączności radiowej, zapewniającej szybkie i niezawodne przesyłanie informacji głosowych i danych.

19.11.14 11:53

Technologia Bluetooth korzysta z dostępnego na całym świecie pasma ISM (Industrial Scientific & Medical). W paśmie ISM (2,4 GHz do 2,48 GHz) transmisja Bluetooth przełącza się z prędkością 1600 zmian na sekundę pomiędzy 79 różnymi kanałami w zasięgu do ok. 10 metrów (klasa 2).

Informacje dotyczące bezpieczeństwa oraz informacje ogólne

– Należy uważnie przeczytać instrukcję obsługi i stosować się do zawartych w niej wskazówek.
- Należy przestrzegać lokalnych przepisów dotyczących używania telefonów komórkowych i zestawów głośnomówiących podczas jazdy samochodem. BT Drive Free 414 wolno obsługować wyłącznie, gdy pozwala na to sytuacja na drodze oraz gdy obsługujący urządzenie nie stanowi zagrożenia dla innych użytkowników ruchu drogowego.
– W celu uniknięcia uszkodzeń i nieprawidłowego działania nie dopuścić, aby urządzenie spadło z dużej wysokości.
- Urządzenie należy chronić przed wilgocią, wodą i innymi płynami. Jeśli mimo to urządzenie zostało narażone na działanie wody, wilgoci lub innych płynów, nie należy go używać, gdyż w przeciwnym razie może dojść do uszkodzenia urządzenia i obrażeń ciała wskutek porażenia elektrycznego lub wybuchu.
- Urządzenia nie należy wystawiać na działanie zewnętrznych źródeł ciepła, na przykład bezpośredniego działania promieni słonecznych. Może to spowodować wybuch, jak również zmniejszyć moc lub trwałość akumulatorów.
– Nie wolno dokonywać żadnych zmian i napraw urządzenia ani rozkładać na części pierwsze. (W szczególności nie wolno tego robić z akumulatorem, gdyż istnieje niebezpieczeństwo wybuchu.) Następstwem takich czynności jest natychmiastowa utrata gwarancji.
– Nie kłaść na urządzeniu ciężkich przedmiotów.
- Używać wyłącznie dostarczonej ładowarki.
- Naprawy i prace serwisowe mogą być wykonywane wyłącznie przez wykwalifi kowane centrum serwisowe lub przez producenta.
– W przypadku nie korzystania z urządzenia przez dłuższy czas lub podczas burzy odlączyć urządzenie od zasilania.

108 1|09

09 BTDriveFree414 pl.indd 108-109

Wskazówki dotyczące utylizacji

Stare urządzenie należy oddać do utylizacji w punkcie zbiórki zużyte- go sprzętu.

Zakres dostawy

W zakres dostawy wchodzą:

• BT Drive Free 414
• Adapter samochodowy do ładowania DC 12 V
• Kabel USB do ładowania
• Instrukcja obsługi

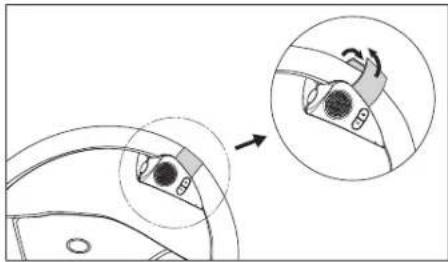

Mocowanie na kierownicy

Za pomocą rzepu przymocuj BT Drive Free 414 do kierownicy. Mocno zapnij rzep, aby urządzenie nie odpadło podczas jazdy. Przesuń BT Drive Free 414 na wewnętrzny krąg kierownicy i ustaw w takiej pozycji, aby podczas manewrowania kierownica urządzenie Ci nie przeszkadzało.

Ostrzeżenie: Urządzenia BT Drive Free 414 nie wolno umieszczać w obrębie otwarcia poduszki powietrznej.

① Przycisk MF (podświetlony przycisk wielofunkcyjny)
② Głośnik
③ Zmniejszanie głośności (-)
④ Zwiększanie głośności (+)
⑤ Mikrofon
⑥ Gniazdo do ładowania (przyłącze mini USB)
⑦ Rzep do mocowania na kierownicy

Informacje o akumulatorze

Urządzenie ma wbudowany akumulator litowo-polimerowy. Akumulator jest niewymienny. Nie wolno wyjmować akumulatora z urządzenia, ponieważ prowadzi to do uszkodzenia urządzenia. Pełna wydajność akumulatora jest uzyskiwana dopiero po 2-3 pełnych cyklach ładowania i rozładowania. Akumulator można ładować i rozładowywać kilkaset razy, jednak z czasem zmniejsza się jego pojemność.

Gdy tylko akumulator zostanie całkowicie naładowany, należy odłączyć urządzenie BT Drive Free 414 od zasilania, ponieważ przeładowanie prowadzi do skrócenia żywotności akumulatora. Jeśli naładowany akumulator nie jest używany, zmniejsza się jego pojemność.

Uwaga: Należy dopilnować, żeby akumulator był całkowicie naładowany, jeśli urządzenie nie będzie używane przez dłuższy czas. Aby uniknąć głębokiego rozładowania akumulatora, należy ładować urządzenie BT Drive Free 414 przynajmniej co 2 miesiące.

Ładowanie akumulatora

BT Drive Free 414 zasilane jest bateriami akumulatorowymi. Przed pierwszym użyciem urządzenia należy całkowicie naładować akumulator. Przed rozpoczęciem ładowania zapoznaj się z punktem „Informacje o akumulatorze”.

Do ładowania zdejmij BT Drive Free 414 z kierownicy. Gniazdo do ładowania znajduje się na obudowie od strony przylegającej do kierownicy. Za pomocą kabla USB połącz urządzenie BT Drive Free 414 z adapterem samochodowym do ładowania. Adapter samochodowy do ładowania włóż do zapalniczki samochodowej. Urządzenie BT Drive Free 414 można również naładować od komputera za pomocą kabla USB.

Wskazówka: W momencie podłączenia ładowarki urządzenie BT Drive Free 414 wyłącza się.

W trakcie ładowania przycisk MF świeci się na czerwono. Po całkowitym naładowaniu akumulatora przycisk MF świeci się na niebiesko. Proces ładowania akumulatora trwa ok. 3 godzin. Po naładowaniu akumulatora odłącz BT Drive Free 414 od ładowarki.

W pełni naładowany akumulator wystarcza na prowadzenie rozmów przez ok. 7 godzin i na pozostawanie urządzenia w trybie czuwania (Stand-by) do 300 godzin. Jeśli akumulator jest słabo naładowany, przycisk MF miga co 3 sekundy na czerwono, a co 60 sekund emitowany jest sygnał dźwiękowy.

Włączanie/wyłączanie

Włączanie

W celu włączenie naciśnij i przytrzymaj przycisk MF przez 3 sekundy, aż usłyszysz sygnał o wysokim tonie, a przycisk MF zaświeci się na niebiesko. Następnie przycisk MF miga na niebiesko i urządzenie jest włączone.

110 1|11

09 BTDriveFree414 pl.indd 110-111

19.11.14 11:53

Wyłączanie

W celu wyłączenie naciśnij i przytrzymaj przycisk MF przez 3 sekundy, aż usłyszysz sygnał o niskim tonie, a przycisk MF zaświeci się na czerwono. Następnie urządzenie wyłącza się.

Sprzeganie (Pairing) i łączenie z telefonem komórkowym

Aby móc korzystać z urządzenia BT Drive Free 414, należy je sprzęgnąć z telefonem komórkowym z obsługą funkcji Bluetooth. Sprzęganie to proces jednorazowy konieczny do przeprowadzenia tylko podczas pierwszego połączenia z telefonem komórkowym. BT Drive Free 414 może być przeżone nawet z ośmioma telefonami komórkowymi i połączone równocześnie z dwoma telefonami komórkowymi.

Inteligentne parowanie NFC

Procedura inteligentnego parowania NFC, umożliwiająca o wiele łatwiejsze i szybsze parowanie, jest kompatybilna z systemem BT Drive Free 414. Proszę upewnić się, że system operacyjny używanego telefonu komórkowego to Android 4.1, Windows 8, Blackberry 7.0 lub wersje wyższe. Czujnik NFC znajduje się zwykle z tyłu telefonu.

- W pierwszej kolejności należy włączyć funkcję NFC w menu ustawień w telefonie.

- Odblokować ekran telefonu, aby włączyć wykrywanie NFC i dotknąć obszaru czujnika NFC systemu BT Drive Free 414 znajdującego się z tyłu telefonu komórkowego. Po wykryciu głośnika telefon wyemituje monit dźwiękowy a system BT Drive Free 414 włączy się i automatycznie przejdzie w tryb parowania.

Czujnik NFC

112 1|13

09 BTDriveFree414 pl.indd 112-113

- Potwierdzenie parowania na ekranie telefonu zakończy proces. Jeśli tak się nie stanie, należy wykonać ogólne kroki celem zakończenia procedury parowania.

Postępowanie ogólne

- Trzymaj urządzenie BT Drive Free 414 w zasięgu telefonu komórkowego z obsługą funkcji Bluetooth; odległość może wynosić maksymalnie jeden metr. - Urządzenie BT Drive Free 414 musi być wyłączone.

– Naciśnij i przytrzymaj przycisk wielofunkcyjny przez ok. 6 sekund, aż usłyszysz sygnał o niskim tonie, a przycisk MF zacznie migać na przemian na czerwono i na niebiesko. Urządzenie znajduje się w trybie sprzęgania.

– Włącz funkcję Bluetooth w telefonie komórkowym i uruchom wyszukiwanie urządzeń Bluetooth. (Jak to zrobić, opisane jest w instrukcji obsługi telefonu komórkowego.)

- Z listy znalezionych urządzeń wybierz „BT DF 414”.

- W razie potrzeby wprowadź kod PIN „0000” i zatwierdź wpis. Jeśli proces sprzęgania powiódł się, rozlegnie się sygnał dźwiękowy, a przycisk MF będzie przez 3 sekundy świecił się na niebiesko. (Uwaga: Kod PIN jest zaprogramowany fabrycznie i nie można go zmienić.)

- Po zakończeniu sprzegania urządzenie BT Drive Free 414 łączy się automatycznie z telefonem komórkowym. W przypadku niektórych telefonów komórkowych połączenie trzeba potwierdzić ręcznie. Następnie BT Drive Free 414 przechodzi w tryb czuwania, a przycisk MF miga co 3 sekundy na niebiesko.

Wskazówka: Jeśli sprzęgnie nie zakończy się w ciągu 2 minut, urządzenie BT Drive Free 414 wyłączyć się. W takim przypadku należy powtórzyć sprzęgnie.

Funkcja wielokrotnego połączenia

Funkcja wielokrotnego połączenia umożliwia używanie urządzenia BT Drive Free 414 równocześnie z dwoma telefonami komórkowymi. Jest to korzystne dla użytkowników posiadających telefon prywatny i fi rmowy.

Tworzenie połączenia z dwoma telefonami komórkowymi

Jest wiele możliwości połączenia urządzenia BT Drive Free 414 ze sprężonymi telefonami komórkowymi.

- Połączenie automatyczne

W momencie włączenia BT Drive Free 414 zostanie automatycznie utworzone połączenie z obydwoma ostatnio połączonymi telefonami komórkowymi.

19.11.14 11:53

- Tworzenie połączenia przez BT Drive Free 414

Aby ręcznie utworzyć połączenie pomiędzy BT Drive Free 414 i obydwoma ostatnio połączonymi telefonami komórkowymi, naciśnij przycisk MF. Urządzenie BT Drive Free 414 łączy się najpierw z ostatnio połączonym telefonem komórkowym. Następnie z przedostatnio połączonym telefonem komórkowym.

- Tworzenie połączenia przez telefon komórkowy

Jeśli telefon komórkowy, który chcesz połączyć, nie jest telefonem, który był ostatnio lub przedostatnio połączony z BT Drive Free 414, połączenie trzeba utworzyć przez menu Bluetooth telefonu komórkowego. Po udanym połączeniu możesz utworzyć połączenie z drugim telefonem komórkowym. W ten sposób możesz ustalić kolejność połączeń.

Jeśli z BT Drive Free 414 połączone są dwa telefony komórkowe, wówczas telefon, który został połączony jako pierwszy, jest pierwszym urządzeniem, zaś telefon, który został połączony jako drugi, drugim urządzeniem. Inne połączenie można utworzyć dopiero wtedy, gdy rozłączone zostanie połączenie z jednym z dwóch telefonów. Telefon komórkowy, którego połączenie nie zostanie rozłączone, będzie w kolejności pierwszym urządzeniem.

Zwróć uwagę, że wybieranie głosowe dostępne jest tylko dla pierwszego urządzenia oraz że obsługa powtórnego wybierania ostatniego numeru jest różna dla pierwszego i drugiego urządzenia. Pozostałe funkcje wykonywane są przez BT Drive Free 414 tak samo, jak w przypadku połączenia z tylko jednym telefonem komórkowym.

Zastosowanie BT Drive Free 414

Po pomyślnym zakończeniu sprzęgania urządzeń i naładowaniu akumulatora możliwe jest korzystanie z następujących funkcji:

Wykonywanie połączenia

- Wybieranie głosowe\*

Aby aktywować wybieranie głosowe, naciśnij krótko przycisk MF. Wyemitowanych zostanie kilka sygnałów dźwiękowych. Po zakończeniu emisji sygnałów wydaj polecenie głosowe. Jeśli polecenie głosowe zostanie rozpoznane, telefon komórkowy wybiera odpowiedni numer.

Wskazówka: Jeśli z BT Drive Free 414 połączone są dwa telefony komórkowe, wówczas polecenia głosowe kierowane są tylko do telefonu, który został połączony jako pierwszy.

- Powtórne wybieranie ostatniego numeru®

Naciśnij dwa razy przycisk MF. Emitowany jest sygnał dźwiękowy, a ostatnio wybierany numer zostaje wybrany ponownie.

Wskazówka: Jeśli z BT Drive Free 414 połączone są dwa telefony komórkowe, wówczas przytrzymaj wciśnięty przycisk „-” przez 2 sekundy, aby w telefonie komórkowym, który został ostatnio połączony, wybrać ostatni numer.

- Łaczenie przez telefon komórkowy

Wybierz żądany numer jak zwykle na telefonie komórkowym. Połączenie zostanie automatycznie przekierowane na BT Drive Free 414.

Odbieranie połączenia

W celu odebrania połączenia naciśnij krótko przycisk MF.

Zakończenie połączenia

Aby zakończyć połączenie, nacisnąć krótko przycisk MF.

Odrzucanie połączenia\*

Aby odrzucić połączenie przychodzące, przytrzymaj wciśnięty przycisk MF, aż usłyszysz sygnał.

Regulacja głośności

Podczas rozmowy można regulować głośność przyciskami „+” i „-”.

Wyciszanie mikrofonu (Mute)

Aby podczas rozmowy wyciszyć mikrofon, naciskaj przycisk „-” przez 3 sekundy. Przycisk MF miga co 10 sekund na czerwono i emitowane są dwa sygnały dźwiękowe. Ponownie naciskaj przycisk „-” przez 3 sekundy, aby włączyć ton.

Przekierowanie połączenia

Aby przekierować rozmowę z BT Drive Free 414 na telefon komórkowy, naciśnij równocześnie przyciski „+” I „-”. Powtórz tę czynność, aby rozmowę z powrotem przekierować na BT Drive Free 414.

Wskazówka: W przypadku niektórych telefonów komórkowych połączenie zostanie rozłączone, jeśli rozmowa zostanie przekierowana na telefon komórkowy. Aby przekierować rozmowę z powrotem na BT Drive Free 414, zamiast przycisków „+” i „-”, naciśnij przycisk MF.

114 1|15

09 BTDriveFree414 pl.indd 114-115

19.11.14 11:53

Zarządzanie połączeniami telefonicznymi\*

Za pomocą urządzenia BT Drive Free 414 możesz odebrać i zarządzać dwoma połączeniami na jednym z połączonych telefonów komórkowych.

Podczas prowadzenia rozmowy ktoś do Ciebie dzwoni
Zawieszenie prowadzonej rozmowy i odebranie połączenia przychodzącego.	Naciskaj przycisk MF przez 2 sekundy.
Zakończenie prowadzonej rozmowy i odebranie połączenia przychodzącego.	Naciśnij krótko przycisk MF.
Kontynuowanie prowadzonej rozmowy i odrzucenie połączenia przychodzącego.	Naciśnij dwa razy przycisk MF.
Prowadzisz dwie rozmowy: aktywną i zawieszona
Przechodzenie od rozmowy prowadzonej (aktywnej) do zawieszonej.	Naciskaj przycisk MF przez 2 sekundy.
Zakończenie rozmowy prowadzonej (aktywnej) i podjęcie rozmowy zawieszonej.	Naciśnij krótko przycisk MF.
Kontynuowanie rozmowy prowadzonej (aktywnej) i zakończenie rozmowy zawieszonej.	Naciśnij dwa razy przycisk MF.
Kontynuowanie rozmowy aktywnej i podjęcie rozmowy zawieszonej.	Naciśnij krótko przycisk „+”.

Wskazówka: Nie ma możliwości prowadzenia równocześnie kilku rozmów z dwóch połączonych telefonów komórkowych. Jeśli ktoś zadzwoni na telefon komórkowy, podczas gdy prowadzisz rozmowę przez inny telefon, rozmowa ta zostanie zakończona, gdy przyjmiesz połączenie przychodzące, nasciskając krótko przycisk MF.

Bezprzewodowa transmisja danych

Urządzenie BT Drive Free 414 obsługuje funkcję A2DP. Dzięki połączeniu bezprzewodowej transmisji danych można za pomocą urządzenia BT Drive Free 414 odtworzyć zapisane w telefonie komórkowym utwory muzyczne. W przypadku połączenia telefonicznego odtwarzanie muzyki zostanie przewane i będzie kontynuowane po zakończeniu rozmowy.

* Telefon komórkowy musi obsługiwać tę funkcję. Informacje na ten temat znajdują się w instrukcji obsługi telefonu komórkowego.

Resetowanie urządzenia BT Drive Free 414

Urządzenie BT Drive Free 414 może być sprzęzone nawet z ośmioma telefonami komórkowymi. Listę sprzętonych urządzeń można usunąć, a zestaw głośnomówiący zresetować do ustawień fabrycznych.

– Urządzenie BT Drive Free 414 musi być włączone oraz nie może być nawiązane połączenie z którymś z telefonów komórkowych.
– Równocześnie naciskaj przyciski „+” i „-” przez ok. 10 sekund, aż przycisk MF będzie migać na zmianę na czerwono i niebiesko.
– Gdy lista sprężonych urządzeń zostanie usunięta, przycisk MF przestaje na zmianę migać.
- Po ponownym włączeniu urządzenie BT Drive Free 414 znajduje się w trybie sprzęgania.

Wskaźniki świetlne i sygnały dźwiękowe

Status urządzenia Przycisk wielofunkcyjny Sygnały		dźwiękowe
Włączanie Świeci się na niebiesko przez 3 sekundy 1 wysoki ton
Wyłączanie Świeci się na czerwono przez 3 sekundy 1 niski ton
Tryb sprzęgania Miga na przemian na czerwono i nie-biesko
Tryb czuwania (Stand-by) bez połączenia	Miga co 3 sekundy 1 raz na niebiesko
Tryb czuwania (Stand-by) z połączeniem	Zapala się co 3 sekundy na niebiesko
Połączenie przycho-dzące	Młga na niebiesko
Rozmowa prowadzona (aktywna)	Miga co 2 sekundy 1 raz na niebiesko
Mute Miga co 10 sekund	1 raz na czerwono 2 dźwięki co	10 sekund
Akumulator słabo naładowany	Miga co 3 sekund 1 raz na czerwono 5 dź−wieków co 60 sekund
Akumulator jest ładowany	Świeci się na czerwono.Gdy akumulator zostanie całkowlicie naładowany, zaświeci się na niebiesko.

Usuwanie usterek

Jeśli nie udało się nawiązać połączenia między urządzeniem BT Drive Free 414 a telefonem komórkowym, należy najpierw przeprowadzić następujące czynności:

• Upewnij się, że akumulator jest naładowany.
• Upewnij się, że funkcja Bluetooth w telefonie komórkowym jest włączona. Dokładniejsze informacje na ten temat zawiera instrukcja obsługi telefonu komórkowego.
• Sprawdź, czy urządzenie BT Drive Free 414 jest połączone z telefonem komórkowym.
• Upewnij się, że odległość między urządzeniem BT Drive Free 414 a sprzężonym telefonem komórkowym jest mniejsza niż 10 metrów oraz że pomiędzy tymi urządzeniami nie znajdują się żadne przeszkody. Przeszkody mogą zakłócać transmisję i skracać zasięg.
  – Jeśli żadna z tych operacji nie rozwiąże problemu, skontaktuj się serwisem przedstawicielstwa handlowego.
• Urządzenie BT Drive Free 414 jest zgodne ze specyfikacją Bluetooth wersja v4.0. Nie jest możliwe zagwarantowanie nienagannej współpracy urządzenia BT Drive Free 414 z telefonami komórkowymi różnych producentów i różnych typów z obsługą funkcji Bluetooth, ponieważ jest to zależne od ich kompatybilności.

Deklaracja zgodności

Firma Blaupunkt Technology GmbH oświadcza, że niniejszy produkt spełnia podstawowe wymagania oraz inne istotne przepisy dyrektywy 1999/5/WE. Deklaracja zgodności znajduje się w internecie pod adresem www.blaupunkt.com.

Gwarancja

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Produkty zakupione poza Unią Europejską podlegają gwarancji, która wystawiana jest przez nasze przedstawicielstwo w danym kraju. Warunki gwarancji znajdują się w internecie pod adresem www.blaupunkt.com.

Dane techniczne

Specyfi kacja Bluetooth Wersja 4.0
Obsługiwane profi le Bluetooth H	SP (Headset Profi le), HFP (Hands-free Profi le) i A2DP (Advanced Audio Distribution Profi le)
Zakres częstotliwości Od 2,4 do 2	48 GHz, pasmo ISM
Zasięg łączności Bluetooth Do 10	metrów (klasa 2)
Wymiary 46 (dl.) x 36 (szer.) x 95 (wys.) mm
Cieżar Ok. 40 g
Czas ładowania akumulatora Ok.	3 godzin
Czas prowadzenia rozmów Do 7 godzin
Czas czuwania	Do 300 godzin
Typ akumulatora	Litowo-polimerowy, 3,7 V, 160 mAh, wielokrotnego ładowania, niewymienny
Ładowarka	DC 5 V-6 V, 300 mA

118 1|19

09 BTDriveFree414 pl.indd 118-119

Zmiany techniczne zastrzeżone!
