KÄYTTÖOHJE BT Drive Free 414 BLAUPUNKT

Bluetooth-tekniikka....95

Turvallisuus- ja yleistiedot....95

Hävitysohjeet....96

Toimituslaajuus 96

Kiinnitys ohjauspyörään 96

Yleiskatsaus 97 Akkwa liittyviä tietais 97

Akkuun littyvia tietoja 97 Akun latazaminon 08

Akum lataaminen 98 Kytkeminen näälle/pois 98

Rytkeminen paalle/pols 98 Parikytkentä (Pairing) ja yhdistäminen matkanubelimeen 99

Monivhtevstojiminto 101

Yhteyden muodostaminen kahteen matkapuhelimeen 101

BT Drive Free 414:n käyttäminen ....102

BT Drive Free 414:n palauttaminen alkutilaan ....104

Merkkivalot ja äänimerkit....104

Vikojen korjaaminen 105

Vaatimustenmukaisuusvakuutus 105

Takuu....105

Tekniset tiedot....106

BT Drive Free 414

Tämä langaton Bluetooth-handsfree-laite on kehitetty erityisesti sellaisille asiakkaille, jotka haluavat käyttää matkapuhelintaan ajoneuvolla ajettaessa. BT Drive Free 414 kiinnitetään helposti ja mukavasti ohjauspyörään. Moniyhteystoiminto mahdollistaa BT Drive Free 414:n samanaikaisen käytön kahden matkapuhelimen kanssa. Parannetun mikrofonijärjestelmän ja kaiun ja kohinan vaimentavan DSP-tekniikan ansiosta saadaan aikaan erinomainen handsfree-äänenlaatu.

94 95

08 BTDriveFree414 sf.indd 94-95

Bluetooth-tekniikka

Bluetooth™ on Bluetooth SIG, Inc.:n rekisteröity tavaramerkki. Bluetooth on langaton kommunikaatiotekniikka, jonka toimintasäde on lyhyt. Se mahdollistaa langattomat yhteydet kaikkien yhteensopivien kannettavien ja kiinteiden kommunikaatiolaitteiden välillä. Tekniikka perustuu radiotaajuusyhteyteen, joka varmistaa ääni- ja datatietojen nopean ja luotettavan siirron.

Bluetooth perustuu maailmanlaajuisesti pätevään normiin, jolla on määritelty käyttö kansainvälisesti hyväksytyllä ISM-taajuuskaistalla (Industrial Scientific & Medical). ISM-kaistan (2,4 GHz ... 2,48 GHz) rajoissa Bluetooth-tiedonsiirto vaihtaa 1600 kertaa sekunnissa 79 eri taajuuden väillä enintään 10 metrin etäisyydelle ulottuvalla tiedonsiirtoalueella (luokka 2).

Turvallisuus- ja yleistiedot

– Lue käyttöohjekirja huolellisesti ja noudata sen antamia ohjeita.

– Noudata kaikkia paikallisia lakimääräyksiä, jotka koskevat matkapuhelinten ja handsfree-laitteiden käyttöä ajoneuvolla ajettaessa. Käytä BT Drive Free 414-laitetta vain silloin, kun liikennetilanne sen sallii ja et vaaranna muiden tielläliikkujien turvallisuutta.

- Älä päästä laitetta putoamaan, jotta siihen ei tule vaurioita eikä toimintahäiriöitä.

- Suojaa laite kosteudelta, vedeltä ja muilta nesteiltä. Mikäli laite on kuitenkin altistunut vedelle, kosteudelle tai muille nesteille, älä käytä sitä, sillä muuten se voi vaurioitua tai aiheuttaa sähköiskun tai räjähdyksen myötä vammoja.

- Älä altista laitetta voimakkaille lämmönlähteille kuten suoralle aurin-gonvalolle. Se voi aiheuttaa räjähdyksen ja akun teho voi heikentyä ja käyttöikä lyhentyä.

– Älä tee muutoksia tai korjaustoimenpiteitä laitteeseen äläkä yritä purkaa sitä. (Tämä koskee erityisesti akkua, koska tällöin syntyy räjähdysvaara.) Tämän ohjeen noudattamisen laiminlyönti aiheuttaa takuun välittömän raukeamisen.

- Älä aseta painavia esineitä laitteen päälle.

- Käytä yksinomaan oheista latauslaitetta.

- Korjaus- ja huoltotöitä saa tehdä vain ammattitaitoinen huoltopiste tai valmistaja.

- Irrota laite virtalähteestä ukkosella tai kun laite on pitempään käyttämätta.

19.11.14 11:52

Hävitysohjeet

Toimita käytöstä poistettu laite kierrätyspisteeseen.

Toimituslaajuus

Toimitukseen sisältyy:

• BT Drive Free 414
• DC 12 voltin autolatausadapteri
• USB-latausjohto
• Käyttöohjeet

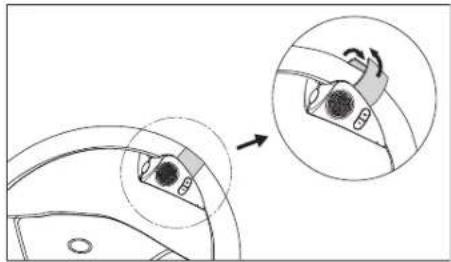

Kiinnitys ohjauspyörään

Kiinnitä BT Drive Free 414 tarrakiinnittimellä ohjauspyörään. Kiinnitä tarranauha pitävästi yhteen, jotta laite ei pääse irtoamaan ajomatkan aikana. Kiinnitä BT Drive Free 414 ohjauspyörän sisäkehälle ja valitse sen paikka niin, ettei se häiritse ajoneuvon ohjaamista.

Varoitus: BT Drive Free 414 -laitetta ei saa sijoittaa turvatyynyn laukeamis-alueelle.

① MF-näppäin (valaistu monitoiminäppäin)
② Kaiutin
③ Äänenvoimakkuuden vähennys (-)
④ Äänenvoimakkuuden korotus (+)
⑤ Mikrofoni
⑥ Latauskosketin (micro-USB-liitäntä)
⑦ Tarrakiinnitin ohjauspyörään kiinnitykseen

Akkuun liittyviä tietoja

Laite on varustettu sisäänrakennetulla litiumpolymeeriakulla. Akkua ei voi vaihtaa. Älä yritä irrottaa akkua laitteesta, koska tällöin laite vaurioituu. Uuden akun täysi teho saavutetaan vasta kahden tai kolmen täydellisen lataus-/purkujakson jälkeen. Akun lataus ja varauksen purku voidaan tehdä muutamia satoja kertoja, mutta sen kapasiteetti heikkenee kuitenkin ajan myötä. Irrota BT Drive Free 414 virtalähteestä heti kun akku on ladattu alivan täyteen, koska yilataus lyhentää akun käyttöikää. Ladattu akku menettää kapasiteettiaan, kun sitä ei käytetä.

Tärkeää: Huolehdi siitä, että akku on ladattu aivan täyteen, kun et käytä laitetta pitkään aikaan. Akun syväpurkautumisen estämiseksi BT Drive Free 414 tulee ladata vähintään 2 kuukauden välein.

19.11.14 11:52

Akun lataaminen

BT Drive Free 414 - laitetta käytetään uudelleenladattavalla akulla. Lataa akku aivan täyteen ennen ensimmäistä käyttökertaa. Lue jakso "Akkuun liittyviä tietoja", ennen kuin aloitat lataamisen.

BT Drive Free 414 täytyy ottaa ennen lataamista ohjauspyörästä irti. Latauskosketin on sillä kotelon puolella, joka on ohjauspyörää vasten. Yhdistä BT Drive Free 414 USB-johdola autolatausadapteriin. Kytke autolatausadapteri auton savukkeensytyttimen liitäntään. BT Drive Free 414 voidaan ladata myös USB-johdon kanssa tietokoneella.

Huomautus: Heti kun latauslaite kytketään, BT Drive Free 414 sammuu.

Latauksen aikana MF-näppäin palaa punaisena. Kun akku on ladattu täyteen, MF-näppäin palaa sinisenä. Akun lataaminen kestää noin 3 tuntia. Irrota BT Drive Free 414 latauksen jälkeen latauslaitteesta.

Täydellisesti ladattu akku takaa jopa 7 tunnin puheluajan ja jopa 300 tunnin valmiusajan. Kun akun lataustila heikkenee, MF-näppäin vilkkuu 3 sekunnin välein punaisena ja kuulet 60 sekunnin välein äänimerkkejä.

Kytkeminen päälle/pois

Kytkeminen päälle

Pidä päällekytkemistä varten MF-näppäintä 3 sekuntia painettuna, kunnes kuulet korkea äänimerkin ja MF-näppäin syttyy sinisenä. Sen jälkeen MF-näppäin vilkkuu sinisenä ja laite on kytketty päälle.

Kytkeminen pois päältä

Pidä poiskytkemistä varten MF-näppäintä 3 sekuntia painettuna, kunnes kuulet matalan äänimerkin ja MF-näppäin syttyy punaisena. Sitten laite on sammutettu.

98 99

08 BTDriveFree414 sf.indd 98-99

Parikytkentä (Pairing) ja yhdistäminen matkapuhelimeen

Ennen kuin voit aloittaa BT Drive Free 414:n käytön, se täytyy parikytkeä ja yhdistää Bluetooth-kykyiseen matkapuhelimeen. Parikytkentä on yhden kerran tehtävä toimenpide ja tarpeen vain matkapuhelimen ensimmäisellä yhdistämiskerralla. BT Drive Free 414 voidaan parikytkeä enintään kahdeksan matkapuhelimen kanssa ja se voi olla samanaikaisesti yhteydessä kahden matkapuhelimen kanssa.

NFC-yhteys

BT Drive Free 414-laitteissa on mahdollista muodostaa yhteys NFC-tekniikalla, jolloin kytkentä käy nopeasti ja helposti.

Tarkista, että matkapuhelimesi OS-versio on Android 4.1, Windows 8, Blackberry 7.0 tai uudempi. NFC-sensori sijaitsee tavallisesti puhelimen takaosassa.

- Aktivoi ensin NFC-toiminto puhelimesi asetusvalikosta.

- Avaa puhelimesi näyttö NFC-tunnistusta varten ja kosketa BT Drive Free 414-laitteen sensoria puhelimen takaosassa. Matkapuhelin lähettää äänimerkin, jos se tunnistaa kaiuttimen, jolloin BT Drive Free 414 kytkeytyy päälle ja siirtyy automaattisesti yhteystilaan.

NFC-sensori

– Vahvista yhteyspyyntö puhelimen näytöstä, jolloin yhteys avautuu. Muussa tapauksessa noudata yleistä käytäntöä yhteyden saamiseksi.

5UOMI

19.11.14 11:52

Yleinen käytäntö

• Pidä BT Drive Free 414 -laitetta Bluetooth-kykyisen matkapuhelimen toimintasäteellä; etäisyys saa olla enintään yksi metri.
• BT Drive Free 414 täytyy olla päältäkytkettynä.
• Paina MF-näppäintä noin 6 sekuntia, kunnes kuulet matalan äänimerkin ja MF-näppäin vilkkuu vuorotellen punaisena ja sinisenä. Laite on parikytkentätilassa.
• Aktivoi matkapuhelimen Bluetooth-toiminto ja käynnistä Bluetooth-laitteiden etsiminen. (Lue sitä varten matkapuhelimen käyttöohje.)
• Valitse löydettyjen laitteiden listasta "BT DF 414".
• Syötä tarvittaessa PIN-koodi "0000" ja vahvista tekemäsi syöttö. Mikälli parikytkentätoimenpide onnistui, kuulet äänimerkin ja MF-näppäin palaa 3 sekuntia sinisenä. (Huomautus: PIN-koodi on ohjelmoitu valmiiksi ja sitä ei voida muuttaa.)
• Parikytkennän jälkeen BT Drive Free 414 yhdistää automaattisesti matkapuhelimeen. Joissakin matkapuhelimissa yhteys täytyy vahvistaa manuaalisesti. Sen jälkeen BT Drive Free 414 vaihtaa valmiustilaan ja MF-näppäin vilkkuu 3 sekunnin välein sinisenä.

Huomautus: Jos parikytkentää ei saada tehdyksi 2 minuutin kuluessa, BT Drive Free 414 kytkeytyy pois päältä. Tee siinä tapauksessa parikytkentätoimenpide uudelleen.

Moniyhteystoiminto

Moniyhteystoiminto mahdollistaa BT Drive Free 414:n samanaikaisen käytön kahden matkapuhelimen kanssa. Tästä on etua sellaiselle käyttäjälle, jolla on erilliset matkapuhelimet yksityiskäyttöä ja ammattikäyttöä varten.

SUOMI

Yhteyden muodostaminen kahteen matkapuhelimeen

BT Drive Free 414 voidaan yhdistää ennestään parikytkettyihin matkapuhe-limiin usealla eri tavalla.

- Automaattinen yhdistäminen

Kun kytket BT Drive Free 414:n päälle, tällöin muodostetaan automaattisesti yhteys molempiin viimeksi yhdistettyihin matkapuhelimiin.

- Yhteyden muodostaminen BT Drive Free 414:n kautta

Kun haluat muodostaa manuaalisesti yhteyden BT Drive Free 414:n ja kahden viimeksi yhdistetyn matkapuhelimen välillä, paina MF-näppäintä. BT Drive Free 414 yhdistää ensin viimeksi yhdistettyyn matkapuhelimeen. Sen jälkeen se yhdistää toiseksi viimeislimpään yhdistettyyn matkapuhelimeen.

- Yhteyden muodostaminen matkapuhelimen kautta

Mikäli matkapuhelin ei ole viimeisin tai toiseksi viimeisin BT Drive Free 414:n kanssa yhdistetty matkapuhelin, silloin yhteys täytyy muodostaa matkapuhelimen Bluetooth-valikon kautta. Onnistuneen yhdistämisen jälkeen voit muodostaa yhden yhteyden lisää toisen matkapuhelimen kanssa. Tällä tavoin voit määrätä yhteyksien järjestyksen.

Kun kaksi matkapuhelinta on yhdistetty BT Drive Free 414 -laitteeseen, sillin ensimmäisenä yhdistetty matkapuhelin on ensimmäinen laite ja toisena yhdistetty toinen laite. Seuraavan uuden yhteyden muodostaminen on mahdollista vasta sitten, kun yhteys jompaankumpaan matkapuhelimeen katkaistaan. Matkapuhelin, joka on sitten vielä yhdistettynä, tulee järjestyk- sessä ensimmäiseksi laitteeksi.

Huomioi, että äänivalinta on käytettävissä vain ensimmäiselle laitteella ja viimeisen numeron valinnan toiston käyttö on erilainen ensimmäisessä ja toisessa laitteessa. Muut toiminnot suoritetaan BT Drive Free 414:n kautta täsmälleen samalla tavoin kuin silloin, kun vain yksi matkapuhelin on yhdistettynä.

100 1|01

08 BTDriveFree414 sf.indd 100-101

19.11.14 11:52

BT Drive Free 414:n käyttäminen

Kun parikytkentä on saatu onnistuneesti tehtyä ja akku on ladattu, voit suorittaa seuraavia toimintoja:

Puhelun soittaminen

- Äänivalinta\*

Äänivalinnan aktivoimiseksi paina lyhyesti MF-näppäintä. Kuulet useampia äänimerkkejä. Anna äänimerkkien jälkeen puhekomento. Kun puhekomento tunnistetaan, matkapuhelin valitsee tähän liittyvän numeron.

Huomautus: Jos kaksi matkapuhelinta on yhdistetty BT Drive Free 414 -laitteeseen, puhekomennot välitetään vain ensimmäisenä yhdistetylle matkapuhelimelle.

- Viimeksi valitun puhelinnumeron valinnan toistaminen\*

Paina kaksi kertaa MF-näppäintä. Kuulet äänimerkin ja viimeksi valitsemasi numero valitaan uudelleen.

Huomautus: Jos kaksi matkapuhelinta on yhdistetty BT Drive Free 414 -laitteeseen, pidä näppäintä "-" painettuna 2 sekuntia, jotta saat valittua viimeksi yhdistyn matkapuhelimen viimeisimmän numeron.

- Puhelun soittaminen matkapuhelimen välityksellä

Valitse haluamasi numero tavanomaiseen tapaan matkapuhelimella. Puhelu välitetään automaattisesti BT Drive Free 414 -laitteeseen.

Puheluun vastaaminen

Vastaa puheluun painamalla lyhyesti MF-näppäintä.

Puhelun lopettaminen

Lopeta puhelu painamalla lyhyesti MF-näppäintä.

Puhelun hylkääminen\*

Pidä puhelun hylkäämiseksi MF-näppäintä painettuna, kunnes kuulet äänimerkin.

Äänenvoimakkuuden säätö

Säädä äänenvoimakkuutta puhelun aikana näppäimillä "+" ja "−".

Mikrofonin mykistäminen (Mute)

Kun haluat mykistää mikrofonin puhelun aikana, pidä näppäintä "-" 3 sekuntia painettuna. MF-näppäin vilkkuu 10 sekunnin välein punaisena ja kuulet kaksi äänimerkkia. Paina näppäintä "-" uudelleen 3 sekuntia, kun haluat lopettaa mykistyksen.

Puhelun siirtäminen

Kun haluat siirtää puhelun BT Drive Free 414 -laitteesta matkapuhelimeen, paina samanaikaisesti näppäimiä "+" ja "-". Toista toimenpide, kun haluat siirtää puhelun jälleen BT Drive Free 414 -laitteeseen.

Huomautus: Joissakin matkapuhelimissa yhteys katkeaa, kun siirrät puhelun matkapuhelimeen. Kun haluat siirtää puhelun jälleen BT Drive Free 414 -laitteeseen, silloin täytyy painaa näppäimien "+" ja "-" sijasta MF-näppäintä.

Puheluiden hallinta\*

Voit vastata ja hallita kahta puhelua yhdessä yhdistetyistä matkapuhelimista BT Drive Free 414:n välityksellä.

Parhaillaan käymäsi puhelun aikana saat toisen puhelun
Laita nykyinen puhelu pitoon ja vastaa toiseen puheluun.	Paina MF-näppäintä 2 sekuntia.
Lopeta nykyinen puhelu ja vastaa toiseen puheluun.	Paina lyhyesti MF-näppäintä.
Jatka nykyistä puhelua ja hylkää toinen puhelu.	Paina kahdesti MF-näppäintä.
Käyt kahta puhelua, toinen aktiivisena ja toinen pidossa
Vaihda aktiivisen puhelun ja pidossa olevan puhelun välillä.	Paina MF-näppäintä 2 sekuntia.
Lopeta aktiivinen puhelu ja vastaa pidossa olevaan puheluun.	Paina lyhyesti MF-näppäintä.
Jatka aktiivista puhelua ja lopeta pidossa oleva puhelu.	Paina kahdesti MF-näppäintä.
Jatka aktiivista puhelua ja vastaa pidossa olevaan puheluun.	Paina lyhyesti näppäintä "+".

Huomautus: Useampia puheluita kahdesta yhdistetystä matkapuhelimesta ei ole mahdollista hallita samanaikaisesti. Jos saat puhelun matkapuhelimeen, kun toisessa matkapuhelimessa on puhelu aktiivisena, aktiivinen puhelu päättyy, kun vastaat uuteen puheluun painamalla lyhyesti MF-näppäintä.

Audiostreaming

BT Drive Free 414 tukee A2DP-toimintoa. Audiostreaming-yhteyden kanssa voi soittaa matkapuhelimeen tallennetun musiikkikappaleen BT Drive Free 414:n välityksellä. Puhelun yhteydessä musiilkin soitto keskeytetään ja puhelun jälkeen se jatkuu jälleen.

* Matkapuhelimen täytyy tukea tätä toimintoa. Tähän litttyviä llsätietoja saat matkapuhelimen käyttöohjekirjasta.

102 1|03

08 BTDriveFree414 sf.indd 102-103

19.11.14 11:52

BT Drive Free 414:n palauttaminen alkutilaan

BT Drive Free 414 voidaan parikytkeä enintään kahdeksan matkapuhelimen kanssa. Voit tyhjentää parikytkentälistan ja palauttaa handsfree-laitteen tehdasasetuksiin.

– BT Drive Free 414:n täytyy olla päällekytkettynä ja se ei saa olla yhteydessä matkapuhelimeen.
- Paina näppäimiä "+" ja "-" samanaikaisesti noin 10 sekuntia, kunnes MF-näppäin vilkkuu vuorotellen punaisena ja sinisenä.
- Kun parikytkentälista on tyhjennetty, MF-näppäin lakkaa vilkkumasta vuorotellen.
- Seuraavan päällekytkennän yhteydessä BT Drive Free 414 on parikyt-kentätilassa.

Merkkivalot ja äänimerkit

Laitteen tila MF-näppäin Äänimerkit
Kytkeminen päälle Palaa 3 sekuntia sinisenä 1 korkea ääni
Kytkeminen pois päältä	Palaa 3 sekuntia punaisena 1 mataala ääni
Parikytkentätila Vilkkuu vuorotellen punaisena ja sinisenä
Valmiustila ilman yhteyttä	Vilkahtaa 3 sekunnin välein1 kerran sinisenä
Valmiustila yhteyden kanssa	Syttyy 3 sekunnin välein sinisenä
Saapuva puhelu Vilkkuu sinisenä
Aktilivinen puhelu Vilkahtaa 2 sekunnin välein1 kerran sinisenä
Mykistys (Mute) Vilkahtaa 10 sekunnin välein1 kerran punaisena	2 äänimerkkää10 sekunnin välein
Akku heikko Vilkahtaa 3 sekunnin välein1 kerran punaisena	5 äänimerkkää60 sekunnin välein
Akkua ladataan Palaa punalsena.Palaa sinisenä, kun akku on ladattu täyteen.

Vikojen korjaaminen

Jos et saa muodostettua yhteyttä BT Drive Free 414 -laitteen ja matkapuhelimen välille, tarkista ensin seuraavat asiat:

• Varmista, että akku on ladattu.
  – Varmista, että matkapuhelimen Bluetooth-toiminto on aktivoitu. Tarkempia tietoja saat matkapuhelimen käyttöohjeesta.
  – Tarkasta, onko BT Drive Free 414 yhteydessä matkapuhelimeen.
• Varmista, että BT Drive Free 414:n ja parikytketyn matkapuhelimen keskinäinen etäisyys on alle 10 metriä ja ettei laitteiden välillä ole mitään esteitä. Esteet voivat häiritä siirtoa tai lyhentää toimintasädettä.
  – Jos et saa näistä toimenpiteistä huolimatta muodostettua yhteyttä, käänny jälleenmyyjän huoltopisteen puoleen.
• BT Drive Free 414 vastaa Bluetooth-erittelyä v4.0. Moitteetonta toimintaa BT Drive Free 414:n ja eri valmistajien ja eri tyyppisten Bluetooth-kykyisten matkapuhelimien välillä ei voida taata, koska se riippuu yhteensopivuudesta.

Vaatimustenmukaisuusvakuutus

Täten Blaupunkt Technology GmbH vakuuttaa, että tämä tuote täyttää direktiivin 1999/5/EY olennaiset vaatimukset ja muut asiaankuuluvat määräykset. Vaatimustenmukaisuusvakuutuksen voit katsoa osoitteesta www.blaupunkt.com.

Takuu

Euroopan unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahantuojan soveltamat takuuehdot. Takuuehdot voit katsoa osoitteesta www.blaupunkt.com.

104 1|05

08 BTDriveFree414 sf.indd 104-105

19.11.14 11:52

Tekniset tiedot

Bluetooth-erittely Versio 4.0
Tuetut Bluetooth-profi illit HSP (Headset Profi le), HFP (Hands-free Profi le) ja A2DP (Advanced Audio Distribution Profi le)
Taajuusalue 2,4-2,48 GHz ISM-kaiista
Bluetooth-toimintasäde Maks. 10	metriä (luokka 2)
Mitat 46 (P) x 36 (L) x 95 (K) mm
Paino Noin 40 g
Akun latausaika Noin 3 tuntia
Puhumisaika	Maks. 7 tuntia
Valmiusaika	Maks. 300 tuntia
Akun tyyppi	Litiumpolymeeri, 3,7 V, 160 mAh, ladattava, ei-vaihdettava
Latauslaite	DC 5 V - 6 V, 300 mA

Oikeus muutoksiin pidätetään!
