0740 AS - Sövényvágók SKIL - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ 0740 AS SKIL

• Ez a szerszám sövények és bokrok nyírására alkalmas, és csak háztartási célokra használható
• A szerszám nem professzionális használatra készült
• A használat előtt gondosan olvassa el ezt a kézikönyvet és tartsa meg, hogy később is használhassa ③
• Kísérje különös figyelemmel a biztonsági utasításokat és figyelmeztetéseket; ennek elmulasztása súlyos sérülést okozhat
• Ellenőrizze, hogy a csomag tartalmazza-e az ábrán látható összes alkatrészt ②
• Hiányzó vagy sérült alkatrész esetén forduljon a kereskedőhöz

TECHNIKAI ADATOK ①

SZERSZÁMGÉP ELEMEI ②

A Tápkábelt rögzítő horog
B Elülső fogantyú kapcsolója
C Hátsó fogantyú kapcsolója
D Vágópengék
E Védőpajzs
F A vágópenge hegyének védőeleme
G Szellőzőnyílások
H Tároló sín (csavar nélkül)
J Vágópenge védőtokja

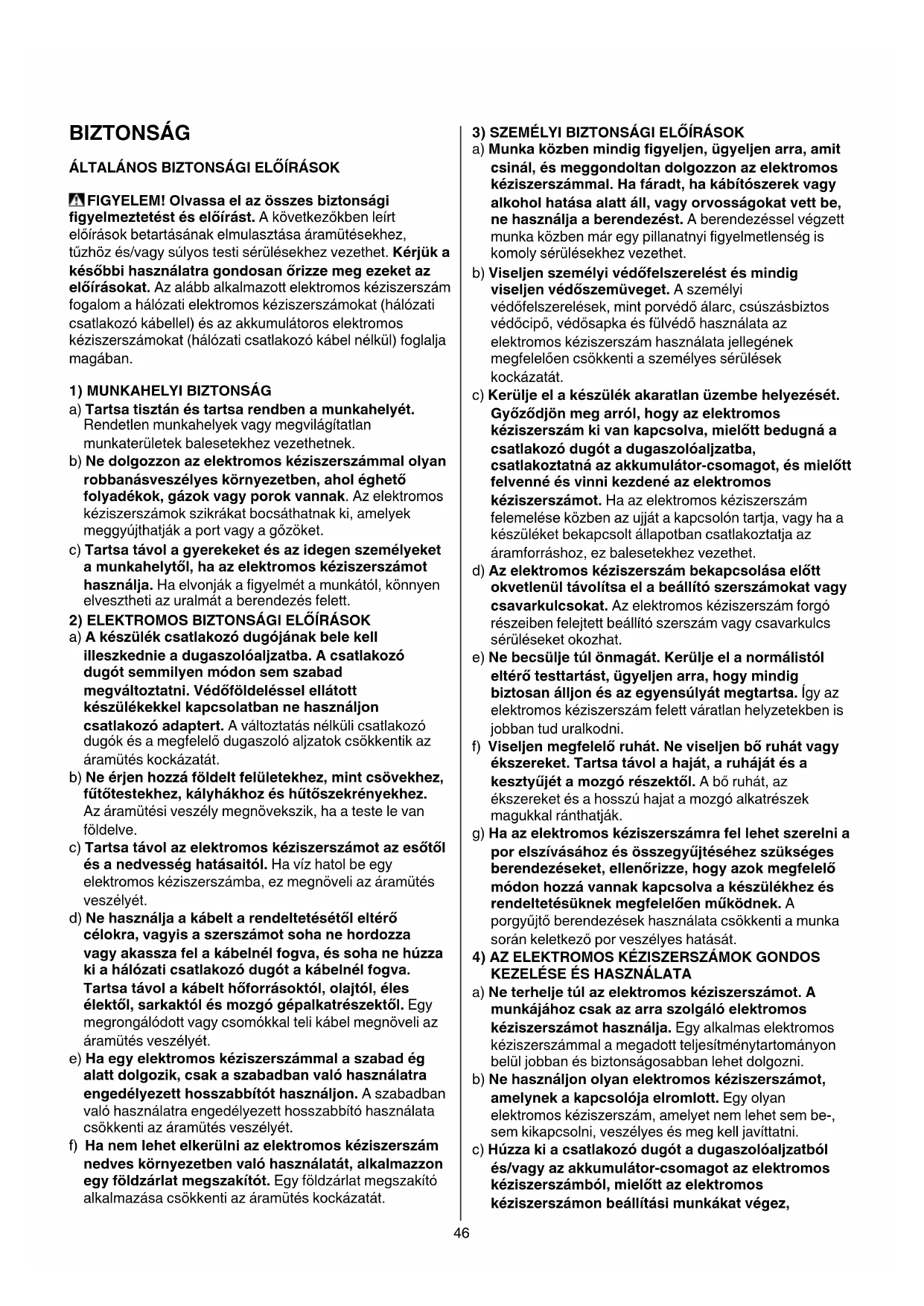

BIZTONSÁG

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

A FIGYELEM! Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott elektromos kéziszerszám fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek vagy megvilágítatlan munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gözöket.

c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

2) ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Ne érjen hozzá földelt felületekhez, mint csövekhez, fütőtestekhez, kályhákhoz és hütőszekrényekhez. Az áramütési veszély megnövekszik, ha a teste le van földelve.

c) Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől, sarkaktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy földzárlat megszakítót. Egy földzárlat megszakító alkalmazása csökkenti az áramütés kockázatát.

3) SZEMÉLYI BIZTONSÁGI ELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férhess nek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

e) A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

5) SZERVIZ

a) Az elektromos kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon.

SPECIÁLIS BIZTONSÁGI RENDSZABÁLYOK SÖVÉNYNYÍRÓKHOZ

HASZNÁLAT ELÖTT

• A szerszámgép legelsö alkalommal történö használata elött ajánlott gyakorlati tájékoztatást kérni
• Ezt a szerszámot nem tervezték hiányos fizikai, szenzoriális vagy értelmi képeségekkel rendelkező személyek (beleértve a gyerekeket), illetve tudással és tapasztalattal nem rendelkező személyek által történő használatra, hacsak ezen személyek számára nem biztosítanak a szerszám használatára vonatkozó kiképzést, illetőleg felügyeletet, egy erre megbízott, a biztonságukért felelős személy által
• Zárja ki annak lehetőségét, hogy a gyerekek játszhatnak a szerszámhoz
• Ne hagyja örizetlenül a szerszámot
• A szerszámot csak napfénynél vagy kellő mesterséges megvilágítás mellett használja
• Nedves sövényt ne nyírjon
• Ne használja a szerszámot sérült védőburkolattal
• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a szerszám adattábláján feltüntetett értékkel (a 230V vagy 240V jelzésű gépek 220V feszültségre is csatlakoztathatók)

- Minden használat előtt ellenőrizze, hogy helyesen működik-e a szerszám, és amennyiben meghibásodást észlel, azonnal foduljon szakképzett szerelőhöz, ön soha ne nyissa ki

- Rendszeresen vizsgálja meg a kábelt, és cseréltesse ki szakértő által ha sérült

- Csakis kültéri használatra gyártott hosszabbító kábelt használjon, amely víz ellen védett dugasszal és dugaszolóaljzattal rendelkezik

- Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-es teljesítménnyel

- Vizsgálja meg rendszeresen a hosszabbítót, és cserélje ki, ha megsérült (a hibás hosszabbító veszélyes lehet)

- A szerszám nedves környezetben történő használata esetén használjon maximum 30 mA kioldási határértékű FI relét

- Használat előtt alaposan vizsgálja meg a vágási területet, és távolítson el minden idegen objektumot, ami a kések közé szorulhat (követ, szöget, drótkerítés huzalát, futtató drótot)

HASZNÁLAT KÖZBEN

- Viseljen védőkesztyűt, testhez álló ruházatot és kemény cipöt

- Ne használja a szerszámot mezítláb vagy nyitott szandálban

- Mindig viseljen hosszúnadrágot és hosszú ujjú felsőt a szerszám használatakor

- A szerszám használatakor ne engedjen senkit és semmilyen állatot 5 méternél közelebb

- Dolgozzon biztonságos pózban (ne hajoljon át semmin, különösen ha létrán vagy állványon dolgozik)

- Minden testrészétől tartsa távol a vágópengéket, amíg a pengék mozognak, ne távolítson el a pengék közül, és ne fogjon meg beszorult tárgyat, a beszorult tárgyakat csak a gép lekapcsolása után távolítsa el (használat közben egy pillanatnyi figyelmetlenség is súlyos személyi sérüléshez vezethet)

- Tartsa távol a (hosszabbítót) tápvezetéket a vágási területtől (használat közben a vezeték a gallyak közé kerülve eltünhet, és a kések véletlenül átvághatják)

- Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogja meg, mert a kések elérhetik a rejtett huzalokat és a készülék saját hálózati vezetékét (ha az elektromos kéziszerszám elvág egy feszültség alatt álló vezetéket, a fémrészei szintén feszültség alá kerülnek, ami áramütéshez vezet)

- Ne terhelje túl, ne zúzza össze és he húzza a (hosszabbító) vezetéket

- Tartsa távol a (hosszabbító) vezetéket hőtől, olajtól és éles peremektől

- Normálistól eltérő működés valamint szokatlan, idegen hangok esetén a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból

A HASZNÁLATOT KÖVETÖEN

- Használat után mindig kapcsolja ki a szerszámot, és húzza ki a hálózatból

- A szerszámot leállított vágópengével és a fogantyúinál fogva szállítsa, és szállításkor, tároláskor mindig tegye fel a védőtokot a vágópengére (a szerszám megfelelő kezelése csökkenti

a vágópengék által okozott esetleges sérülések kockázatát)

- A szerszám beltéri száraz és zárt helyen tárolja, ahol gyermekek nem férhetnek hozzá

A SZERSZÁMON TALÁLHATÓ JELZÉSEK MAGYARÁZATA

③ Használat előtt olvassa el a használati utasítást
④ A gépet óvja a nedvességtől, különösen esőtől
⑤ Viseljen védőszemüveget és zaj elleni fülvédőt
⑥ Azonnal húzza ki a csatlakozó dugaszt, ha a (hosszabbító) vezetéket a munka során átvágta, vagy egyéb módon megsérült
⑦ Kettős szigetelés (földelővezeték nem szükséges)

KEZELÉS

- Tápkábelt rögzítő horog ⑧

- akassza be a tápkábelböl képzett hurkot a horogba A az ábra szerint

- a biztos rögzítéshez húzza feszesre a vezetéket

• Kétkezes biztonsági kapcsoló ⑨

Megakadályozza a szerszám véletlen bekapcsolását

- a szerszám bekapcsolásához nyomja meg egyszerre a B és a C kapcsolót

- a szerszám kikapcsolásához engedje el a B vagy a C kapcsolót

• A gép üzemeltetése

! a sövénynyírást csak járó motorral kezdje meg

! ne nyírjon talajtakaró növényeket, mert a vágópengék közé föld/homok kerülhet, ami tönkreteszi a pengéket D

! ne terhelje túl a szerszámot, ne vágjon vele 14 mm-nél vastagabb ágakat

- kikapcsolás előtt vigye el a szerszámot a vágási területröl

! a szerszám kikapcsolása után a vágópengék még pár másodpercig tovább mozognak

- A vágópenge hegyének védőeleme F ②

- megakadályozza, hogy a szerszám szilárd objektum (kerítésoszlop, házfal) érintésekor visszarúgjon

- megvédi a pengék végét a károsodástól

- Sövény nyírása ⑩

- először a sövény oldalait nyírja le (alulról felfelé), majd ezután a tetejét

- a sövény szélét úgy nyírja le, hogy felfele kissé keskenyedjen

- a vastagabb ágakat vágja le kézifűrésszel vagy ágnyeső ollóval

• A gép vezetése és tartása

- tartsa két kézzel, erösen a gépet, s válasszon stabil és biztonságos

! munka közben mindvégig tartsa gépet a szürke színű markolati terület(ek)en ⑪

• vezesse a szerszámot maga előtt
• mindig gondoskodjon arról, hogy a hosszabbító vezeték ne legyen a vágási területen
• kezdje a munkát a tápcsatlakozó aljzat közelében, és távolodjon töle a munka során

HASZNÁLAT

- Sövény nyírása egyenletes magasságra

• rögzítsen egy huzalt a sövény mentén a kívánt magasságban
• végezze el a nyírást a huzal fölött közvetlenül

- Javasolt vágási/nyírási idők (Nyugat-Európa)

• a lombhullató sövények nyírását végezze júniusban és októberben
• az örökzöldek nyírását végezze áprilisban és augusztusban
• a tűlevelűek és egyéb gyorsan növő bokrok nyírását májustól októberig hathetente végezze

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült
• Tartsa tisztán a szerszámot, a vezetéket és a vágópengéket

! tisztítás előtt húzza ki a csatlakozódugót

• a készülék tisztítását nedves, puha törlőkendővel végezze (ne használjon tisztítószert vagy oldószert)
• rendszeresen tisztítsa meg a szellőző nyilásokat G ② kefével vagy sürített levegővel
• használat után mindig gondosan tisztítsa meg, és kenje meg a vágópengéket

! a vágópengék kezelése és tisztítása során viseljen kesztyűt

• Rendszeresen ellenőrizze a vágópengék állapotát és a penge csavarjainak meghúzott állapotát
• Rendszeresen ellenőrizze, hogy nincsenek-e kopott, elhasználódott alkatrészek, azokat javíttassa meg, cseréltesse ki szükség szerint

• A vágópengék élezése

! élezés előtt húzza ki a csatlakozódugót

• a vágópengék élesítését végezze kis méretű, finom reszelővel, ha egy szilárd tárgy sérülést okozott rajtuk
• azt javasoljuk, hogy a vágópengéket szakemberrel éleztesse meg
• élezés után kenje meg a vágópengéket

• Tárolás ⑫

• a tároló sínt H rögzítse a falra 4 csavarral (nem tartozék) megfelelően vízszintezve és biztonságosan
• a szerszám tárolásakor használja a vágópenge védőtokját J
• tárolás előtt törölje le a vágópengéket olajjal átitatott ronggyal, hogy megelőzze a korróziót

- Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skileurope.com címen található)

HIBAELHÁRÍTÁS

- Az alábbi lista a hibajelenségeket, azok lehetséges okait és az elhárítás módját ismerteti (ha ezek között nem található az észlelt hibajelenség, forduljon a márkakereskedőhöz vagy szakszervizhez)

! a készüléket először kapcsolja ki, majd húzza ki a konnektorból, mielőtt a hiba elhárításába kezdene

★ A motor nem indul be, vagy hirtelen leáll

• hibás a tápcsatlakozó aljzat -> használjon másik aljzatot
• a dugasz kihúzódott -> csatlakoztassa a dugaszt
• a hosszabbító vezeték megsérült -> cserélje ki

★ A szerszám szakaszosan működik

• a hosszabbító vezeték megsérült -> cserélje ki
• belső vezetékhiba -> forduljon a márkakereskedőhöz/szakszervizhez
• be-/kikapcsoló gomb hibája -> forduljon a márkakereskedőhöz/szakszervizhez

★ A motor jár, de a vágópengék nem mozdulnak meg

- belső hiba -> forduljon a márkakereskedőhöz/ szakszervizhez

★ A vágópengék forrók

• a vágópengék éle eltompult -> éleztesse meg a pengéket
• a vágópengék kicsorbultak -> vizsgáltassa meg a pengéket
• a kenés hiányától megnött a súrlódás -> kenje meg a pengéket

KÖRNYEZET

- Az elektromos kéziszerszámokat, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára)

• a használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani
• erre emlékeztet a ⑬ jelzés, amennyiben felmerül az intézkedésre való igény

CE MEGFELELŐSÉGI NYILATKOZAT

• Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következő szabványoknak vagy kötelező hatósági előírásoknak megfelel: EN 60745, EN 61000, EN 55014, a 2004/108/EK, 2006/42/EK, 2000/14/EK, 2011/65/EU előírásoknak megfelelően
• A műszaki dokumentáció a következő helyen található: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Jan Trommelen

Vice President

- Az EN 60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 80 dB(A) a hangteljesítmény szintje 100 dB(A) (normál eltérés: 3 dB), a rezgésszám 3,3 m/s ^2 (kézre-ható érték; szórás K = 1,5 m/s ^2 )

• A 2000/14/EK szabvány szerinti mérések alapján a garantált LWA hangteljesítmény szint alacsonyabb mint 103 dB(A) (a konformítás megállapítási eljárás leírása a V. függelékben található)

• A rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét

• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét

! az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól
