HASZNÁLATI ÚTMUTATÓ AF 5105MS AGFAPHOTO

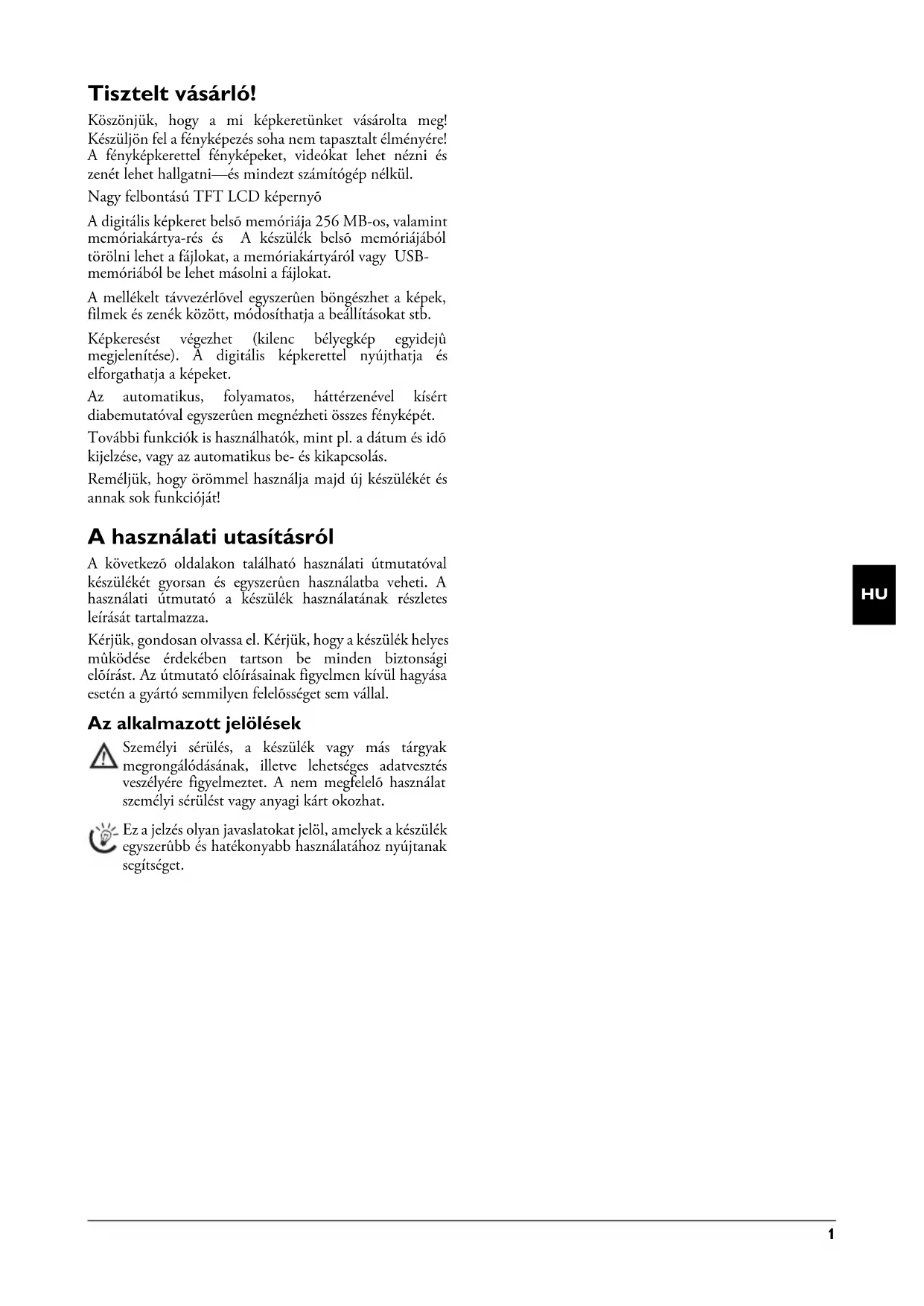

Tisztelt vásárló! Köszönjük, hogy a mi képkeretünket vásárolta meg! Készüljön fel a fényképezés soha nem tapasztalt élményére! A fényképkerettel fényképeket, videókat lehet nézni és zenét lehet hallgatni—és mindezt számítógép nélkül. Nagy felbontású TFT LCD képernyõ Memoria A digitális képkeret belsõ memóriája 256 MB-os, valamint memóriakártya-rés és A készülék belsõ memóriájából törölni lehet a fájlokat, a memóriakártyáról vagy USB- memóriából be lehet másolni a fájlokat. A mellékelt távvezérlõvel egyszerûen böngészhet a képek, filmek és zenék között, módosíthatja a beállításokat stb. Képkeresést végezhet (kilenc bélyegkép egyidejû megjelenítése). A digitális képkerettel nyújthatja és elforgathatja a képeket. Az automatikus, folyamatos, háttérzenével kísért diabemutatóval egyszerûen megnézheti összes fényképét. További funkciók is használhatók, mint pl. a dátum és idõ kijelzése, vagy az automatikus be- és kikapcsolás. Reméljük, hogy örömmel használja majd új készülékét és annak sok funkcióját! A használati utasításról A következõ oldalakon található használati útmutatóval készülékét gyorsan és egyszerûen használatba veheti. A használati útmutató a készülék használatának részletes leírását tartalmazza. Kérjük, gondosan olvassa el. Kérjük, hogy a készülék helyes mûködése érdekében tartson be minden biztonsági elõírást. Az útmutató elõírásainak figyelmen kívül hagyása esetén a gyártó semmilyen felelõsséget sem vállal. Az alkalmazott jelölések VeszélyJavaslatok Személyi sérülés, a készülék vagy más tárgyak megrongálódásának, illetve lehetséges adatvesztés veszélyére figyelmeztet. A nem megfelelõ használat személyi sérülést vagy anyagi kárt okozhat. Ez a jelzés olyan javaslatokat jelöl, amelyek a készülék egyszerûbb és hatékonyabb használatához nyújtanak segítséget. af-5105_5086_5135ms_manual_hu.book Seite 1 Montag, 15. September 2008 12:08 122 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

1 Biztonsági elõírások és javaslatok Bevezetés Ne végezzen olyan változtatást vagy beállítást, amit ez a kézikönyv nem tartalmaz. A készülék beállítása A készülék beállítása A készülék csak beltérben használható. A készüléket síma, lapos és stabil felületen kell elhelyezni. Minden kábelt úgy vezessen, hogy ne lehessen bennük megbotlani, így elkerülhetõ legyen a személyi sérülés vagy a faxkészülék megrongálódása. LCD-képernyõ Mindig óvatosan kezelje a készüléket. Ne érintse meg az LCD-képernyõt. Ne tegyen nehéz, éles, hegyes tárgyat az LCD-képernyõre a keretre vagy a tápfeszültség-kábelre. A készüléket ne érje kö zvetlen napsugárzás A készüléket ne érje közvetlen napsugárzás, magas hõmérséklet, nagy hõmérséklet-ingadozás és nedvesség. A készüléket ne helyezze fûtõkészülék vagy légkondicionáló közelébe. Tartsa szem elõtt a mûszaki adatokban megadott hõmérséklet- és páratartalom-adatokat. Ha a faxkészülék túlságosan felmelegedik, vagy füstöl Ha a faxkészülék túlságosan felmelegedik, vagy füstöl, a hálózati kábelt azonnal húzza ki az elektromos falicsatlakozóból. A készüléket képzett szakemberrel, szervizben vizsgáltassa át. A tûzveszély elkerülése érdekében a készüléket nyílt lángtól tartsa távol. A készüléket ne csatlakoztassa nedves helyiségben. A készüléket ne csatlakoztassa nedves helyiségben. Nedves kézzel soha ne érintse a hálózati kábelt vagy a hálózati csatlakozót! A faxkészülékbe nem j uthat semmilyen folyadék. A faxkészülékbe nem juthat semmilyen folyadék. Ha a készülékbe folyadék vagy idegen tárgy került, csatlakoztassa le a hálózati feszültségrõl és képzett szakemberrel, szervizben vizsgáltassa át. Gyerekek felügyelet nélkül ne használják a faxkészüléket. Gyerekek felügyelet nélkül ne használják a faxkészüléket. A csomagolóanyagokat tartsa gyerekek elõl elzárva. Tápellátás Tápellátás Csak a mellékelt hálózati adaptert használja (ld. Függelék / Mûszaki adatok). Ellenõrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. A készülék a rajta feltüntetett feszültséggel használható. Ne érintse meg a há lózati kábelt, ha a szigetelése sérü lt! Ne érintse meg a hálózati kábelt, ha a szigetelése sérült! A készülék felü letének tisztítása elõtt a kész üléket csatlakoztassa le a hálzóa ti feszültségrõl! A készülék felületének tisztítása elõtt a készüléket csatlakoztassa le a hálzóati feszültségrõl! A tisztításhoz ne használjon folyékony vagy gáznemû tisztítószert (spray, súrolószer, polírozó szer, alkohol stb.). A kijelzõt csak száraz, puha ronggyal tisztítsa. A kijelzõt csak száraz, puha ronggyal tisztítsa. Ha a kijelzõ eltörik, akkor enyhén savas hatású folyadék léphet ki belõle. Az anyag ne kerüljön a szembe vagy a bõrre. A készülék javítása Ne próbálkozzon a készülék javításával. A helytelen karbantartás személyi sérülést okozhat és a készülék is megrongálódhat. A készüléket csak a hivatalos szakszerviz javíthatja. A típustáblát ne távolítsa el a készülékrõl, mert ez a garancia elvesztését okozza. Fényképtároló eszköz: Csak a készülékkel kompatibilis tárolóeszközt használjon. A memóriakártyán vagy a készüléken tárolt adatok sérülésének elkerülése érdekében a kártya behelyezésekor vagy eltávolításakor kapcsolja ki a tápfeszültséget. A memóriakártyát ne vegye ki a készülékbõl, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek. Akkumulátorok VIGYÁZAT! NEM MEGFELELÕ TÍPUSÚ ELEM

HASZNÁLATA ESETÉN AZ ELEM

FELROBBANHAT. Ha hosszú ideig nem használja a készüléket, vegye ki az elemeket. Így megelõzheti az elemek szivárgását és a távvezérlõ megrongálódását. Az elhasznált akkumulátorokat a helyi hulladékkezelési elõírásoknak megfelelõen kell kezelni. af-5105_5086_5135ms_manual_hu.book Seite 2 Montag, 15. September 2008 12:08 12Áttekintés 3

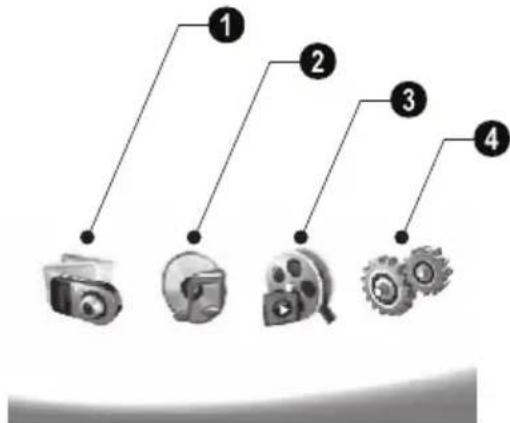

2 Áttekintés A menüfunkciók áttekintése A fõmenüben négy almenü található. 1 Kép menü 2 Zene menü 3 Video menü 4 Beállítások Menüübersicht A menü használata 1 A távvezérlõn nyomja meg a A gombot. 2 A J/H jelölje ki a kívánt menüt. 3 Nyomja meg az K gombot. Menük közvetlen megnyitása Menük közvetlen megnyitása Kép menü A távvezérlõ C gombjával a kép menüt lehet megnyitni. Zene menü A távvezérlõ D gombjával a zene menüt lehet megnyitni. Video menü A távvezérlõ E gombjával a video menüt lehet megnyitni. A kijelzõn megjelenõ szimbólumok Funkciók behívása A megfelelõ funkciókat a készülék hátlapján található gombokkal is lehet használni. Kép- / zene- / film- üzemmód Visszatérés az elõzõ menüszintre ¥—Visszatérés az elõzõ menüszintre Mozgás felfelé ¢—Mozgás felfelé Mozgás lefelé ¡—Mozgás lefelé Mozgás balra £—Mozgás balra Mozgás jobbra ¤—Mozgás jobbra Törlés ³—Fájlok törlése a belsõ memóriából Másolás ²—Fájlok másolása a belsõ memóriába a választás nyugtázása ¦—A választás nyugtázása Diabemutató üzemmód Visszatérés az elõzõ menüszintre ¥—Visszatérés az elõzõ menüszintre Ugrás a következõ képfájl ra ¤—Ugrás a következõ képfájlra Ugrás az elõzõ képfájlra £—Ugrás az elõzõ képfájlra A lejátszás indítása vagy megállítása. §—A lejátszás indítása vagy megállítása. Beállító menü ¬—A fényerõ (®), kontraszt (¯) és színtelítettség (°) beállító menüje. A készülék hátulján található megfelelõ gombot megnyomva lépjen a beállítások menüjébe. A megfelelõ gomb többszöri megnyomásával be lehet állítani a fényerõt, a kontrasztot és a színtelítettséget. Egyebek menü ±—Ebben a menüben el lehet forgatni a képet (X), meg lehet változtatni a képarányt (W) és be lehet állítani a diavetítés sebességét (V). A készülék hátulján található megfelelõ gombot megnyomva lépjen be a menübe. Az egyes mûveleteket a megfelelõ gomb többszöri megnyomásával lehet használni. A háttérzene beá llító menüje ¨—A háttérzene beállító menüje Zene- / filmlejátszás- menü Visszatérés az elõzõ menüszintre ¥—Visszatérés az elõzõ menüszintre Ugrás a következõ zene- va gy filmfájlra ¤—Ugrás a következõ zene- vagy filmfájlra Ugrás az elõzõ zene- vagy filmfájlra £—Ugrás az elõzõ zene- vagy filmfájlra A lejátszás indítása vagy megállítása. §—A lejátszás indítása vagy megállítása. A hangerõ beállítása ª/©—A hangerõ beállítása Az éppen lejátszott zene- vagy videofájl címének kijelzése «—Az éppen lejátszott zene- vagy videofájl címének kijelzése A megfelelõ menüket a készülék hátlapján található gombokkal is meg lehet nyitni. Ha a készülék hátulján lévõ gomb megnyomása után öt másodpercig semmilyen mûveletet sem végez, akkor az ikon eltûnik. af-5105_5086_5135ms_manual_hu.book Seite 3 Montag, 15. September 2008 12:08 124 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

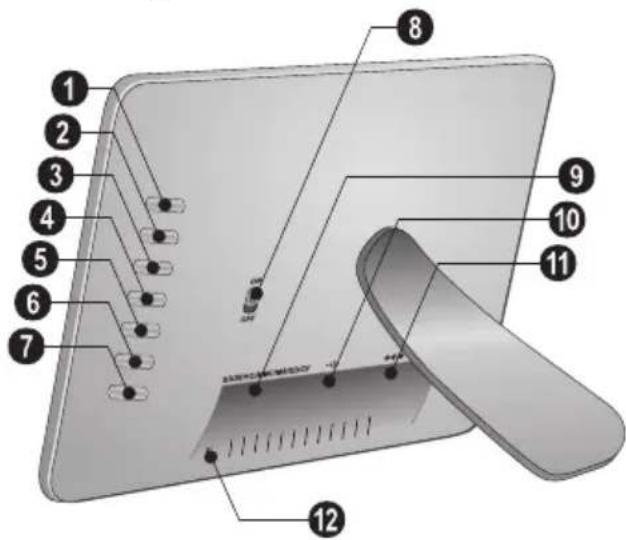

A készülék áttekintése Funkciók behívása A megfelelõ funkciókat a készülék hátlapján található gombokkal is lehet használni. 1 Menu 1 ¥—A menüfunkciók megnyitása / visszatérés az elõzõ menüszintre 2 Nyíl-gombok 2 ¢—A menüfunkciók megnyitása / mozgás a menüben / ugrás a következõ képre, zenére vagy filmre / a fényerõ növelése. 3 Nyíl-gombok 3 ¡—A menüfunkciók megnyitása / mozgás a menüben / ugrás az elõzõ képre, zenére vagy filmre / a fényerõ csökkentése. 4 Nyíl-gombok 4 ¤—A menüfunkciók megnyitása / mozgás a menüben / a lejátszás indítása vagy megállítása / a kontraszt növelése / a diabemutató képváltási idõközének beállítása. 5 Nyíl-gombok 5 £—A menüsor megjelenítése / mozgás a menüben / a fényerõ-, kontraszt- és színtelítettség-menü megjelenítése / a kontraszt csökkentése / a fényerõ növelése. 6 Delete / Copy 6 ³/²—A menüfunkciók megjelenítése / fájl másolása vagy törlése / belépés az Egyebek menübe / a hangerõ csökkentése 7 OK 7 ¦—A beállítások nyugtázása / a diabemutató indítása 8 Be- és kikapcsolás 8 ON/OFF – A készülék be- és kikapcsolása Memóriaká rtya-rés 9 SD/SDHC/MMC/MS/XD/CF—Memóriakártya- rés 10 USB-csatlakozó ‚ ´ csatlakozó – USB-csatlakozó a PC számára telefonvonal 11 A hálózati ká bel csatlakozója ƒµ—csatlakozó—A hálózati kábel csatlakozója 12 keretcsere-gomb „ keretcsere-gomb Rückseite nummeriert af-5105_5086_5135ms_manual_hu.book Seite 4 Montag, 15. September 2008 12:08 12Áttekintés 5

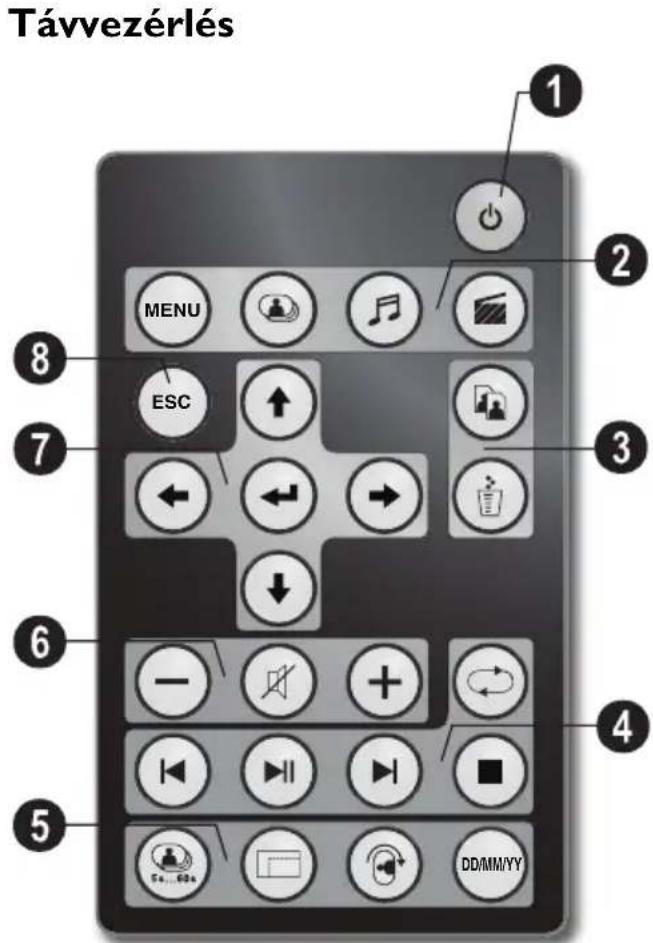

Távvezérlés Fernbedienung Übersicht 1 Bekapcsolás és kikapcsolás B – Be/ki/készenlét üzemmód

A menüfunkciók megnyitása A—A menüfunkciók megnyitása C – A kép menü megnyitása D – A zene menü megnyitása E – A video menü megnyitása

– Fájl másolása / törlése L – A kép, zene és video menüben: fájlmásolás M – A kép, zene és video menüben: fájltörlés

lejátszási funkciók R – Egyetlen kép, zene vagy film lejátszásakor: Ugrás az elõzõ képre, zene- vagy filmfájlra T—A lejátszás indítása vagy megállítása. S – Egyetlen kép, zene vagy film lejátszásakor: Ugrás a következõ képre, zene- vagy filmfájlra U—A lejátszás leállítása / visszatérés az elõzõ menüszintre Q—A kép, zene és videofájl lejátszásának ismétlése:

További funkciók V—Többször megnyomva: a különbözõ diavetítési sebességek megjelenítése W—Átkapcsolás a képarányok (4:3 és 16:9) között X—Egy megjelenített kép vagy egyetlen képet tartalmazó diabemutató képének elforgatása. Y—Lejátszás közben megnyomva a beállító menüben beállított idõkijelzés megjelenítése vagy elrejtése.

A hangerõ beállítása N/O—A hangerõ beállítása P—Némítás

/8 Nyíl-gombok G/I/J/H—Mozgás a menüben / választás K – Menüfunkciók megjelenítése / beírás nyugtázása F—Visszatérés az elõzõ menüszintre MENU ESC DD/MM/YY af-5105_5086_5135ms_manual_hu.book Seite 5 Montag, 15. September 2008 12:08 126 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

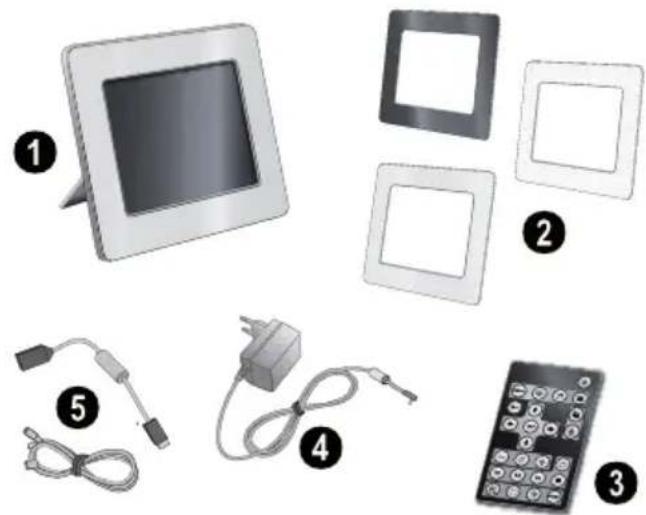

3 Elsõ üzembe helyezés A csomag tartalma 1 Fényképkeret 1 Digitális fényképkeret tartóval 2 Cserélhetõ keretek 2 Cserélhetõ keretek 3 Távvezérl õ (elemekkel) 3 Távvezérlõ (elemekkel) 4 Hálózati adapter 4 Tápfeszültség 5 USB-kábel 5 USB-kábel Használati útmutató (nincs ábra) Használati útmutató (nincs ábra) Verpackungsinhalt AF 5135 A csomag tartalma A tartó felszerelése A tartó felszerelése A készülék támasztólábát illessze a készülék hátuljára. Ständer anbringen A hálózati kábel csatlakoztatása Hálózati feszültség 1 A hálózati kábelt csatlakoztassa a faxkészülék hátoldalán található csatlakozóra. A hálózati csatlakozót csatlakoztassa a hálózati feszültség fali csatlakozójába. Ne kapcsolja be a készüléket! Csatlakoztatás számítógéphez Az USB-kábel használatával a képkeretet PC-hez lehet csatlakoztatni, és a belsõ memória illetve a számítógép között fájlokat lehet cserélni. 1 A készülék hátulján található kapcsolóval kapcsolja ki a képkeretet. 2 A kábel kisebbik csatlakozóját csatlakoztassa a kikapcsolt képkerethez, a másikat pedig a számítógéphez. 3 A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. Várjon pár másodpercet, amíg a számítógép felismeri az új hardvert. A lejátszható kép-, zene- és videofájlokat az Intézõ (Explorer) használatával lehet a készülék belsõ memóriájába másolni Ha valamelyik részegység hiányzik vagy sérült, értesítse a készülék eladóját vagy az ügyfélszolgálatot. Ellenõrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. Ha a képkeretet számítógéphez csatlakoztatja, akkora behelyezett memóriakártyát nem lehet felismerni. af-5105_5086_5135ms_manual_hu.book Seite 6 Montag, 15. September 2008 12:08 12Elsõ üzembe helyezés 7

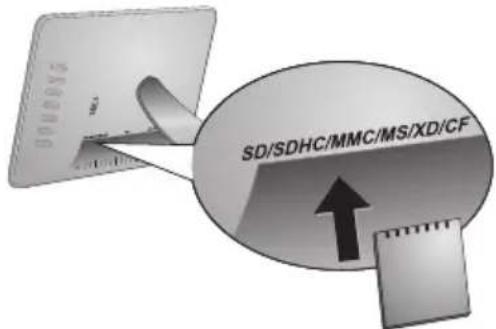

Memóriakártya behelyezése 1 A készülék hátulján található kapcsolóval kapcsolja ki a képkeretet. 2 A memóriakártyát helyezze a készülék hátulján található megfelelõ kártyarésbe. A képkerettel a következõ memóriakártyák használhatók: SD/SDHC/ MMC/MS/XD/CF. 3 A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. A készülék az indító képernyõ megjelenítése után kezdi meg a diabemutatót. A távvezérlõ F gombjával le lehet állítani a diabemutatót. A távvezérlõ elemének behelyezése vagy cseréje 1 A zárószerkezetet (1) felnyitva húzza ki az elemtartót (2) a távvezérlõbõl. 2 A távvezérlõ hátoldalán látható ábra szerint, a pozitív- negatív pólusra ügyelve helyezze az elemet az elemtartóba. Ügyeljen a + és – pólus helyes irányára. 3 Tolja vissza az elemtartót a távvezérlõbe addig, hogy a zárószerkezet záródjon. A távvezérlés használata A távvezérlõt irányítsa a képkeret elõlapján található távvezérlõ-érzékelõ felé. A legnagyobb távolság 2 méter, az infravörös sugár 30 fokkal térhet el a merõlegestõl. Használat közben a távvezérlõ és a távvezérlõ-érzékelõ között semmi se akadályozza a fénysugár útját. Csak a készülékkel kompatibilis tárolóeszközt használjon. A memóriakártyán vagy a készüléken tárolt adatok sérülésének elkerülése érdekében a kártya behelyezésekor vagy eltávolításakor kapcsolja ki a tápfeszültséget. A memóriakártyát ne vegye ki a készülékbõl, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek. VIGYÁZAT! NEM MEGFELELÕ TÍPUSÚ ELEM

HASZNÁLATA ESETÉN AZ ELEM

FELROBBANHAT. Az elem általában kb. egy évig használható. Ha a távvezérlõ nem mûködik, cserélje ki az elemet. Ha hosszú ideig nem használja a készüléket, vegye ki az elemeket. Így megelõzheti az elemek szivárgását és a távvezérlõ megrongálódását. Az elhasznált akkumulátorokat a helyi hulladékkezelési elõírásoknak megfelelõen kell kezelni. af-5105_5086_5135ms_manual_hu.book Seite 7 Montag, 15. September 2008 12:08 128 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

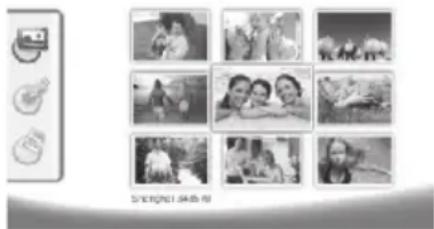

4Lejátszás Kép megjelenítése 1 A fõmenüben válassza a kép menüt és nyomja meg azK gombot. A memóriatípusok ikonjai jelennek meg. 2 A „Belsõ memória és memóriakártya-rés” c. pontban leírtak szerint jelölje ki a kívánt memóriatípust és nyomja meg a K gombot. 3 Ezután a képernyõn az alábbi ábra szerint oldalanként kilenc bélyegkép jelenik meg. 4 A távvezérlõ J/H vagy G/I gombjával jelölje ki a kívánt képet. 5 A K gombbal indítsa el a diabemutatót. A kép elforgatása Egyetlen kép megjelenítése esetén a képet a távvezérlõ X gombjával el lehet forgatni, majd az eredeti helyzetbe lehet visszaállítani. A gomb minden megnyomásakor a kép 90 foknyit fordul jobbra. A képarány átkapcsolása A digitális képkeret 16:9 szélesvásznú képarányú. A legtöbb digitális fényképezõgép azonban 4:3 képarányú képet készít. A 16:9 és 4:3 képarány között a távvezérlõ W gombjával lehet váltani. Ha a képarányt 4:3-ra állítja, akkor a kép a képernyõ közepén, jobb és bal oldalon fekete sávval jelenik meg. Diabemutató beállítása A képváltási sebesség beállítása A diabemutató sebességét a távvezérlõ V gombjával lehet beállítani. A gomb ismételt megnyomásával a képváltási idõköz 5 mp,10 mp, 30 mp és 60 mp értékre állítható. A diabemutató háttérzenéjének beállítása 1 A diabemutató alatt nyomja meg a készülék hátoldalán található ¨ gombot. A háttérzene beállító menüje jelenik meg. 2 A § gomb megnyomásával indítsa el a háttérzenét. Zenelejátszás 1 A fõmenüben válassza a zene menüt és nyomja meg azK gombot. A memóriatípusok ikonjai jelennek meg. 2 A „Belsõ memória és memóriakártya-rés” c. pontban leírtak szerint jelölje ki a kívánt memóriatípust és nyomja meg a K gombot. 3 A távvezérlõ J/H vagy G/I gombjával jelölje ki a kívánt zenét. 4 A K gombbal indítsa el a lejátszást. A távvezérlõ U vagy F gombjával le lehet állítani a lejátszást. A hangerõ beállítása Zenelejátszás közben a hangerõt a távvezérlõ NO gombjával lehet beállítani. A P gomb egyszeri, vagy a N gomb többszöri megnyomásával ki lehet kapcsolni a hangot (némítás funkció). A kép menüt a távvezérlõ C gombjával is meg lehet nyitni. Lejátszás közben a A gombbal ismét meg lehet nyitni a menüt. Diabemutató közben a K gombot megnyomva egyetlen képet lehet kimerevíteni. A J/H gombbal az elõzõ vagy a következõ képre lehet ugrani. Háttérzeneként csak a belsõ memóriában, a memóriakártyán vagy az USB-csatlakozóra csatlakozó eszközön tárolt képekkel együtt tárolt zenefájlok használhatók. A ª/©gombbal állítsa be a hangerõt. A távvezérlõ £ vagy ¤ gombjával az elõzõ vagy a következõ zenére lehet ugrani. A zene menüt a távvezérlõ D gombjával is meg lehet nyitni. Lejátszás közben a távvezérlõ R/J vagy S/ H gombjával az elõzõ vagy a következõ zenefájlra lehet ugrani. Lejátszás közben a távvezérlõ T gombját megnyomva a lejátszást le lehet állítani és a gomb ismételt megnyomásával folytatni lehet. A Q gombbal az éppen játszott zene ismétlését, minden zenefájl ismétlését vagy az ismétlési funkció kikapcsolását lehet választani. af-5105_5086_5135ms_manual_hu.book Seite 8 Montag, 15. September 2008 12:08 12Lejátszás 9

Filmlejátszás 1 A fõmenüben válassza a film menüt és nyomja meg azK gombot. A memóriatípusok ikonjai jelennek meg. 2 A „Belsõ memória és memóriakártya-rés” c. pontban leírtak szerint jelölje ki a kívánt memóriatípust és nyomja meg a K gombot. 3 A távvezérlõ J/H vagy G/I gombjával jelölje ki a kívánt zenét. 4 A K gombbal indítsa el a lejátszást. A távvezérlõ U vagy F gombjával le lehet állítani a lejátszást. A hangerõ beállítása Zenelejátszás közben a hangerõt a távvezérlõ NO gombjával lehet beállítani. A P gomb egyszeri, vagy a N gomb többszöri megnyomásával ki lehet kapcsolni a hangot (némítás funkció). A film menüt a távvezérlõ E gombjával is meg lehet nyitni. Lejátszás közben a távvezérlõ R/J vagy S/ H gombjával az elõzõ vagy a következõ zenefájlra lehet ugrani. Lejátszás közben a távvezérlõ T gombját megnyomva a lejátszást le lehet állítani és a gomb ismételt megnyomásával folytatni lehet. A Q gombbal az éppen játszott zene ismétlését, minden zenefájl ismétlését vagy az ismétlési funkció kikapcsolását lehet választani. af-5105_5086_5135ms_manual_hu.book Seite 9 Montag, 15. September 2008 12:08 1210 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

5 Beállítások A beállítások megváltoztatása 1 A fõmenüben válassza a beállító menüt és nyomja meg azK gombot. 2 A G/I gombbal jelölje ki a kívánt beállítást. 3 Nyomja meg az K gombot. A következõ beállításokra van lehetõség: ¶(Óra)—Óraidõ és dátum beállítása. Nyomja meg az Y gombot, ekkor az óraidõ megjelenik a képernyõn.

• (Fényerõ, kontraszt, színtelítettség)—Itt az LCD- képernyõ fényerejét, kontrasztját és színtelítettségét lehet beállítani. ¬(Képváltási effektusok)—A listából ki lehet jelölni a diabemutató kívánt képváltási effektusait. ¸ (Ébresztés és kikapcsolás) Ébresztés: Az ébresztést minden nap adott idõpontjára lehet beállítani. Az órát és a percet az órabeállítás menüben használt módon lehet beállítani. Kikapcsolás: Be lehet állítani, hogy a képkeret a nap egy adott idõpontjában automatikusan kikapcsoljon. A Power beállítás ilyenkor legyen ». ¹ (Auto bekapcsolás)—Különbözõ automatikus indítási lehetõségeket lehet beállítani (fõmenü, diabemutató egyetlen képpel, diabemutató négy képpel és videolejátszás). A készülék az indító képernyõ megjelenítése után kezdi meg a megfelelõ tartalom lejátszását. º (Alapértelmezés)—-A » választásával a gyári beállításokat lehet visszaállítani. 4 A G/I.gombbal válassza a kívánt beállítást. 5 Nyomja meg az K gombot. Fájl másolása / törlése A készülék belsõ memóriájából törölni lehet a képeket, a zene- és videofájlokat. A memóriakártyáról vagy az USB- eszközrõl a készülék belsõ memóriájába lehet másolni a képeket, a zene- és videofájlokat. Fájlmásolás 1 Jelölje ki a másolandó fájlt. 2 A távvezérlõn nyomja meg a L gombot. 3 Álljon a » ikonra és a K gombbal kezdje meg a másolást. 4 A képernyõn a folyamatjelzõ jelenik meg. A másolás befejezése után a kép a belsõ memóriába kerül. Megszakítás Fájltörlés 1 Jelölje ki a törlendõ fájlt. 2 A távvezérlõn nyomja meg a M gombot. 3 Álljon a » ikonra és a K gombbal törölje a fájlt. Megszakítás A zene és az idõpont beállítása az ébresztés-funkcióhoz 1 A távvezérlõn nyomja meg a D gombot. 2 A G/I gombbal jelölje ki hangforrásként a memóriakártyát vagy az USB-kapcsolatot. 3 Nyomja meg az K gombot. 4 A J/H vagy G/I gombbal jelölje ki az ébresztéshez használni kívánt zenét. 5 A távvezérlõn nyomja meg a L gombot. 6 A J/H gombbal álljon az ébresztés-funkció (¸) ikonjára. 7 Nyomja meg az K gombot. A zenefájl a belsõ memóriába másolódik és ez lesz az ébresztési hang. 8 A távvezérlõ A gombjával álljon a beállítás-ikonra

9 Nyomja meg az K gombot. 10 A G/I gombbal válassza az ¸ lehetõséget. 11 Kövesse az Ébresztési idõpont beállítása c. rész lépéseit. Az ébresztési üzemmódot MP3 -re kell állítani. Nyomja meg a F vagy J gombot, ezzel a menü bezárul és a készülék a kiindulási állapotba tér vissza. Álljon az ¼ ikonra és a K gombbal lépjen ki az éppen használt menübõl. Álljon az ¼ ikonra és a K gombbal lépjen ki az éppen használt menübõl. Ellenõrizze, hogy a készülékben van-e memóriakártya vagy USB-kábellel a számítógépre csatlakozik-e. af-5105_5086_5135ms_manual_hu.book Seite 10 Montag, 15. September 2008 12:08 12Szerviz 11

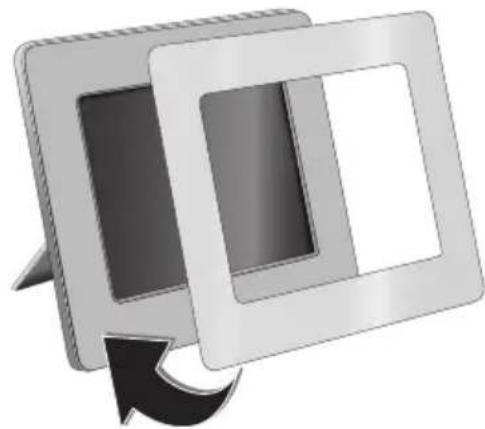

6 Szerviz A keret cseréje A készülék keretét a mellékelt keretekkel lehet kicserélni. A kereteket mágnesek rögzítik. 1 Nyomja meg a készülék hátoldalán található „keretcsere” gombot. A keret eltávolítása. 2 A képkeretet helyezze a készülékre úgy, hogy a mágnesek megtartsák. Információ Probléma Megoldás A képkeretet nem lehet bekapcsolni. Ellenõrizze a hálózati tápegység helyes csatlakoztatását. Nem lehet fájlt tárolni Ügyeljen arra, hogy a belsõ memóriában legyen elegendõ szabad hely. Indítsa újra a képkeretet és néhány fájl törlésével szabadítson fel memóriahelyet. Nincs hang Ellenõrizze a fájl formátumát, a számítógép és a képkeret megfelelõ kapcsolatát és a memóriakártya esetleges sérülését. A készülék nem ismeri fel a memóriakártyát Ha a képkeretet számítógéphez csatlakoztatja, akkora behelyezett memóriakártyát nem lehet felismerni. af-5105_5086_5135ms_manual_hu.book Seite 11 Montag, 15. September 2008 12:08 1212 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

7Függelék Mûszaki adatok AF 5086MS Áttekintés Méretek (szél.¦×¦mag.¦×¦mélys.).......232,5¦×¦192¦×¦22,5¦mm Tömeg................................................................0,575¦kg Bemenet Hálózati feszültség ...Bemenet: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz ................................................. Kimenet: 5¦V¦† / 2¦A Hangkimenet Hangkimenet....................................................... 2¦×¦1¦W Ajánlott környrzeti hõmérséklet Ajánlott környezeti hõmérséklet.......................10¦–¦45¦ºC Relatív páratartal om Relatív páratartalom..........................................20¦–¦80¦% Kijelzõ Képernyõméret............................................................8¦“ Méretarány .................................................................4:3 Felbontás................................................. 800¦×¦600 pixel Memoria elsõ memória Belsõ memória........................ 256¦MB-NAND memória Csatlakozók USB-csatlakozó USB-csatlakozó...............................................USB OTG A használható memóriak ártyák A használható memóriakártyák ....... SD/SDHC/MS/XD/ .................................................................. MMC/CF Használható formátumok Képfájl-formátumok Képfájl-formátumok ...............................................JPEG Zenefájl-formátumok Zenefájl-formátumok...............................................MP3 Videofájl-formátumok Videofájl-formátumok...................Motion Jpeg, Mpeg-4 Mûszaki adatok AF 5105MS Áttekintés Méretek (szél.¦×¦mag.¦×¦mélys.)..........293¦×¦200,5¦×¦23¦mm Tömeg..................................................................0,74¦kg Bemenet Hálózati feszültség ...Bemenet: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz ................................................. Kimenet: 5¦V¦† / 2¦A Hangkimenet Hangkimenet....................................................... 2¦×¦1¦W Ajánlot környrzeti hõmérséklet Ajánlott környezeti hõmérséklet.......................10¦–¦45¦ºC Relatív páratartal om Relatív páratartalom..........................................20¦–¦80¦% Kijelzõ Képernyõméret.......................................................10,2¦“ Méretarány ...............................................................16:9 Felbontás................................................. 800¦×¦480 pixel Memoria Belsõ memória Belsõ memória........................ 256¦MB-NAND memória Csatlakozók USB-csatlakozó USB-csatlakozó...............................................USB OTG A használható memóriak ártyák A használható memóriakártyák ....... SD/SDHC/MS/XD/ .................................................................. MMC/CF Használható formátumok Képfájl-formátumok Képfájl-formátumok ...............................................JPEG Zenefájl-formátumok Zenefájl-formátumok...............................................MP3 Videofájl-formátumok Videofájl-formátumok...................Motion Jpeg, Mpeg-4 Mûszaki adatok AF 5135MS Áttekintés Méretek (szél.¦×¦mag.¦×¦mélys.).............356¦×¦249¦×¦24¦mm Tömeg ............................................................... 1,168¦kg Bemenet Hálózati feszültség... Bemenet: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz ............................................Kimenet: 12¦V¦† / 1,5¦A Hangkimenet Hangkimenet.......................................................2¦×¦1¦W Ajánlott környrze ti hõmérséklet Ajánlott környezeti hõmérséklet.......................10¦–¦45¦ºC Relatív páratartalom Relatív páratartalom..........................................20¦–¦80¦% Kijelzõ Képernyõméret ...................................................... 13,3¦“ Méretarány .............................................................. 16:9 Felbontás ...............................................1280¦×¦800 pixel Memoria Belsõ memória Belsõ memória ........................256¦MB-NAND memória Csatlakozók USB-csatlakozó USB-csatlakozó.............................................. USB OTG A használható memór iakártyák A használható memóriakártyák........SD/SDHC/MS/XD/ .................................................................. MMC/CF Használható formátumok Képfájl-formátumok Képfájl-formátumok ...............................................JPEG Zenefájl-formátumok Zenefájl-formátumok...............................................MP3 Videofájl-formátumok Videofájl-formátumok .................. Motion Jpeg, Mpeg-4 Minden adat csak tájékoztató jellegû. Az AgfaPhoto fenntartja az elõzetes értesítés nélküli változtatás jogát. AgfaPhoto Holding GmbH: Az AGFAPHOTO megnevezés használatát az Agfa-Gevaert NV & Co.KG engedélyezte. Az Agfa-Gevaert NV & Co.KG nem gyártja ezeket a termékeket és ezekre nem nyújt szavatosságot vagy tá- mogatást. Kapcsolat: www.agfaphoto.com Szerviz-, támogatási és garanciális ügyekben keresse fel a forgalmazót vagy a gyártót: értékesíti és terjeszti a Sagem Communications. Kapcsolat: www.sagem-communications.com af-5105_5086_5135ms_manual_hu.book Seite 12 Montag, 15. September 2008 12:08 12Függelék 13

A CE jelzés tanúsítja, hogy a termék teljesíti az Európai Parlament és Tanács távközlési végberendezésekre, a felhasználók biztonságára és egészségvédelmére és az elektromágneses zavarásra vonatkozó 1999/5/CE irányelv fõ követelményeit. A megfelelõségi nyilatkozatot a www.agfaphoto.com honlapon lehet megtekinteni. A fenntartható fejlõdés logikájának részeként az AgfaPhoto egyik alapvetõ szempontja a környezet megõrzése. Az AgfaPhoto kitûzött célja a rendszerek környezetkímélõ üzemeltetése, ebbõl következõen úgy döntött, hogy termékeinek életciklusába a gyártástól az üzembe helyezésen és a használaton át a hulladékkezelésig beépíti a környezet védelmét. Csomagolás: Ez a logó(zöld pont) azt jelenti, hogy a gyártó hozzájárulást fizetett egy hivatalos nemzeti szervezetnek a csomagolóanyagok újrahasznosításának és az újrahasznosító létesítmények fejlesztésének céljára. Kérjük, a csomagolóanyag-hulladék kezelésekor tartsa tiszteletben a helyi szelektív hulladékgyûjtési szabályokat. Elemek:Ha az Ön készülékében elemek vannak, akkor az elhasznált elemeket a megfelelõ begyûjtõhelyen kell leadni. Termék: A készüléken látható áthúzott szeméttároló azt jelzi, hogy a készülék hulladékkezelését elektromos és elektronikus hulladékként kell végezni. Ebben a vonatkozásban az EU-elõírások a szelektív hulladékkezelést kérik;

• hasonló készülék vásárlása esetén a vásárlás helyén,

• a helyi begyûjtõhelyeken (központi begyûjtõhely, szelektív hulladékgyûjtõ hely stb.). Ilyen módon Ön is hozzájárulhat az elektronikus és elektromos hulladék újrahasznosításának és feldolgozásának fejlesztéséhez, ami elõnyös hatással lehet a környezetre és az emberi egészségre. Ezt a használati útmutatót újrahasznosított, klórmentesen fehérített papírra nyomtatták. Ez megfelel a kis környezeti hatásra vonatkozó legszigorúbb elõírásoknak is. A kartondobozt, a papír- és karton betéteket papírhulladékként lehet kezelni. A mûanyagfóliát az Ön országának elõírásait alkalmazva újrahasznosításra le lehet adni, vagy a nem újrahasznosítható hulladékban lehet elhelyezni. Védjegyek: A kézikönyvben említett hivatkozások a megfelelõ vállalatok védjegyei. A ® és ™ jelölések hiánya nem jelenti azt, hogy az adott kifejezések védjegyoltalom nélküliek. A megemlített más terméknevek csak azonosítási célt szolgálnak és a megfelelõ tulajdonosok védjegyei lehetnek. A AgfaPhoto lemond az ilyen védjegyekkel kapcsolatos minden jogról. A készülék vásárlója vagy harmadik fél sem a AgfaPhoto-et, sem leányvállalatait nem teheti felelõssé a vásárlót vagy harmadik felet ért olyan kárért, veszteségért, költségért vagy kiadásért, amelyet baleset, a késülék nem rendeltetésszerû használata, jogosulatlan megváltoztatása, javítása, módosítása, vagy a AgfaPhoto üzemeltetési és karbnatartási elõírásainak be nem tartása okoz. A AgfaPhoto nem tehetõ felelõssé a nem a AgfaPhoto által gyártott vagy jóváhagyott kiegészítõ vagy fogyóanyag használatából eredõ károkért vagy problémákért. A AgfaPhoto nem tehetõ felelõssé a nem a AgfaPhoto által gyártott interfész-kábel haszálatából eredõ elektromágneses zavar által okozott károkért. Minden jog fenntartva. A jelen kiadvány a AgfaPhoto elõzetes engedélye nélkül sem részben, sem egészben nam reprodukálható, kereshetõ rendszerben nem tárolható, valamint semmilyen módon és formában, sem elektronikus vagy mechanikus úton, sem fénymásolás, felvétel vagy más útján nem továbbítható. A AgfaPhoto nem tehetõ felelõssé azért, ha ezeket az utasításokat más készülékre alkalmazzák. A jelen használati útmutató nem testesít meg szerzõdést. A hibák, nyomtatási hibák és változtatások joga fenntartva. Copyright © 2008 Sagem Communications af-5105_5086_5135ms_manual_hu.book Seite 13 Montag, 15. September 2008 12:08 1214 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS
