BEDIENUNGSANLEITUNG AF 5105MS AGFAPHOTO

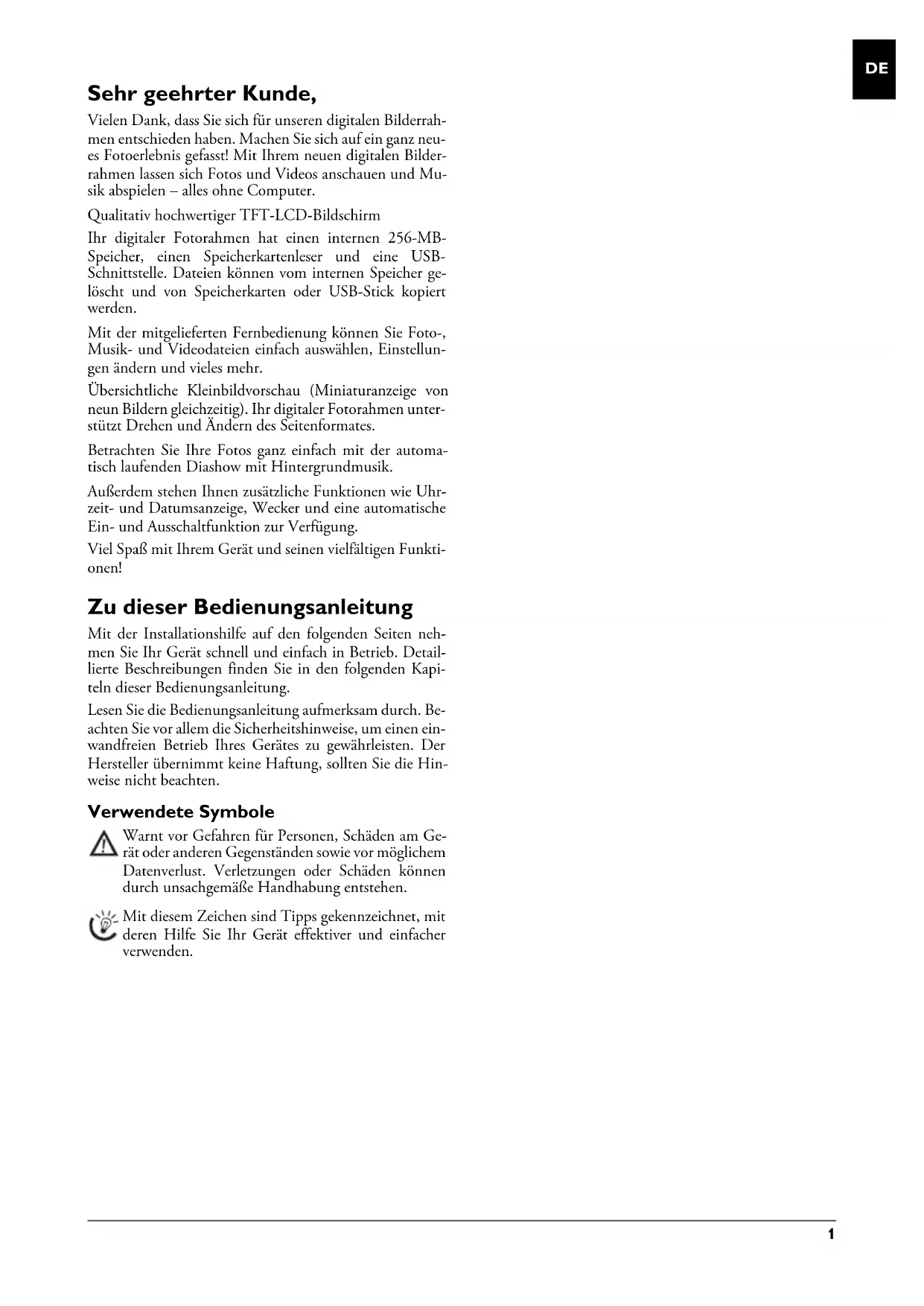

Sehr geehrter Kunde, Vielen Dank, dass Sie sich für unseren digitalen Bilderrah- men entschieden haben. Machen Sie sich auf ein ganz neu- es Fotoerlebnis gefasst! Mit Ihrem neuen digitalen Bilder- rahmen lassen sich Fotos und Videos anschauen und Mu- sik abspielen – alles ohne Computer. Qualitativ hochwertiger TFT-LCD-Bildschirm Speicher Ihr digitaler Fotorahmen hat einen internen 256-MB- Speicher, einen Speicherkartenleser und eine USB- Schnittstelle. Dateien können vom internen Speicher ge- löscht und von Speicherkarten oder USB-Stick kopiert werden. Mit der mitgelieferten Fernbedienung können Sie Foto-, Musik- und Videodateien einfach auswählen, Einstellun- gen ändern und vieles mehr. Übersichtliche Kleinbildvorschau (Miniaturanzeige von neun Bildern gleichzeitig). Ihr digitaler Fotorahmen unter- stützt Drehen und Ändern des Seitenformates. Betrachten Sie Ihre Fotos ganz einfach mit der automa- tisch laufenden Diashow mit Hintergrundmusik. Außerdem stehen Ihnen zusätzliche Funktionen wie Uhr- zeit- und Datumsanzeige, Wecker und eine automatische Ein- und Ausschaltfunktion zur Verfügung. Viel Spaß mit Ihrem Gerät und seinen vielfältigen Funkti- onen! Zu dieser Bedienungsanleitung Mit der Installationshilfe auf den folgenden Seiten neh- men Sie Ihr Gerät schnell und einfach in Betrieb. Detail- lierte Beschreibungen finden Sie in den folgenden Kapi- teln dieser Bedienungsanleitung. Lesen Sie die Bedienungsanleitung aufmerksam durch. Be- achten Sie vor allem die Sicherheitshinweise, um einen ein- wandfreien Betrieb Ihres Gerätes zu gewährleisten. Der Hersteller übernimmt keine Haftung, sollten Sie die Hin- weise nicht beachten. Verwendete Symbole GefahrenwarnungHinweis-Erklärung Warnt vor Gefahren für Personen, Schäden am Ge- rät oder anderen Gegenständen sowie vor möglichem Datenverlust. Verletzungen oder Schäden können durch unsachgemäße Handhabung entstehen. Mit diesem Zeichen sind Tipps gekennzeichnet, mit deren Hilfe Sie Ihr Gerät effektiver und einfacher verwenden. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 1 Montag, 15. September 2008 9:56 092 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

1 Sicherheitshinweise und Empfehlungen Einleitung Nehmen Sie keine Einstellungen und Veränderungen vor, die nicht in dieser Bedienungsanleitung beschrieben sind. Gerät aufstellen Gerät aufstellen Das Gerät ist ausschließlich für den Gebrauch im Innen- bereich bestimmt. Das Gerät soll sicher und stabil auf einer ebenen Oberfläche stehen. Verlegen Sie alle Kabel so, dass niemand darüber stolpern und sich verletzen kann oder das Gerät beschädigt wird. LCD-Bildschirm Gehen Sie immer sorgsam mit dem Gerät um. Vermeiden Sie Berührungen des LCD-Bildschirmes. Stellen Sie nie- mals schwere oder scharfkantige Gegenstände auf den Bildschirm, den Rahmen oder das Netzanschlusskabel. Schützen Sie das Gerät vor direkter Sonneneinstrahlung Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze, großen Temperaturschwankungen und Feuchtig- keit. Stellen Sie das Gerät nicht in die Nähe von Heizun- gen oder Klimaanlagen. Beachten Sie die Angaben zu Temperatur und Luftfeuchtigkeit in den technischen Da- ten. Wird das Gerät zu heiß, oder kommt Rauch aus dem Gerät Wird das Gerät zu heiß, oder kommt Rauch aus dem Ge- rät, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie Ihr Gerät von einer technischen Servicestelle untersuchen. Um das Ausbreiten von Feuer zu vermeiden, sind offene Flammen von dem Gerät fernzuhalten. Schließen Sie das Gerät nicht in Feuchträumen an. Schließen Sie das Gerät nicht in Feuchträumen an. Berüh- ren Sie weder Netzstecker noch Netzanschluss mit nassen Händen. Es dürfen keine Flüssigkeiten in das Gerät kommen. Es dürfen keine Flüssigkeiten in das Gerät kommen. Tren- nen Sie das Gerät vom Stromnetz, wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind und lassen Sie Ihr Gerät von einer technischen Servicestelle untersuchen. Lassen Sie Kinder nicht unbeaufsichtigt am Gerät hantieren. Lassen Sie Kinder nicht unbeaufsichtigt am Gerät hantie- ren. Die Verpackungsfolien dürfen nicht in Kinderhände gelangen. Stromversorgung Stromversorgung Verwenden Sie nur das mitgelieferte Netzteil (siehe An- hang / Technische Daten). Prüfen Sie, ob die Netzspan- nung Ihres Gerätes (Typenschild) mit der vorhandenen Netzspannung am Aufstellort übereinstimmt. Sämtliche Teile entsprechen der auf dem Gerät angegebenen Span- nungsart. Berühren Sie niemals das Netzkabel, wenn die Isolation beschädigt ist. Berühren Sie niemals das Netzkabel, wenn die Isolation beschädigt ist. Trennen Sie Ihr G erät vom Stromnetz, bevor Sie die Obe rfläche reinigen. Trennen Sie Ihr Gerät vom Stromnetz, bevor Sie die Ober- fläche reinigen. Verwenden sie auf keinen Fall flüssige, gas- förmige oder leicht entflammbare Reinigungsmittel (Sprays, Scheuermittel, Polituren, Alkohol). Reinigen Sie das Display mit einem trockenen, weichen Tuch. Reinigen Sie das Display mit einem trockenen, weichen Tuch. Bricht das Display, kann eine schwach ätzende Flüs- sigkeit austreten. Vermeiden Sie Haut- und Augenkon- takt. Reparaturen Nehmen Sie keine Reparaturarbeiten am Gerät vor. Un- sachgemäße Wartung kann zu Personen- oder Geräteschä- den führen. Lassen Sie Ihr Gerät ausschließlich von einer autorisierten Servicestelle reparieren. Entfernen Sie nicht das Typenschild von Ihrem Gerät, an- derenfalls erlischt die Garantie. Fotospeichermedien Verwenden Sie nur Speichermedien, die mit dem Gerät kompatibel sind. Um Beschädigungen an der Karte oder dem Gerät vorzubeugen, darf die Karte nur in das Gerät eingeführt bzw. entfernt werden, wenn es ausgeschaltet ist. Ziehen Sie die eingesetzte Speicherkarte keinesfalls heraus, während das Gerät darauf zugreift. Dadurch können Da- ten beschädigt werden oder verloren gehen. Batterien

WARNUNG! BEI VERWENDUNG DES FALSCHEN

BATTERIETYPS BESTEHT EXPLOSIONSGEFAHR. Wenn Sie den Bilderrahmen über einen längeren Zeitraum nicht benutzen, entnehmen Sie bitte die Batterien. So lau- fen sie nicht aus und können keine Schäden an der Fern- bedienung verursachen. Die verwendeten Batterien sind entsprechend den Recyc- ling-Bestimmungen Ihres Landes zu entsorgen. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 2 Montag, 15. September 2008 9:56 09Übersicht 3

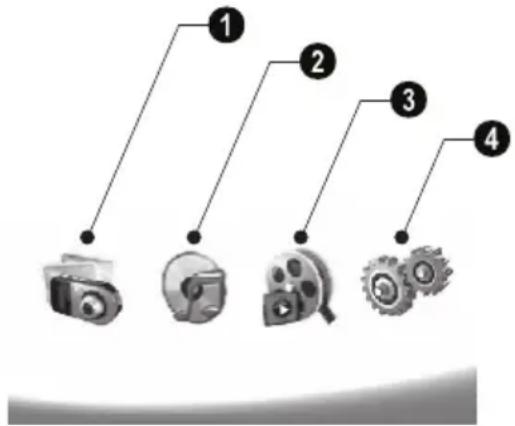

2 Übersicht Übersicht der Menüfunktionen Das Hauptmenü beinhaltet vier Symbole. 1 Photomenü 2 Musikmenü 3 Videomenü 4 Einstellungen Menüübersicht Im Menü navigieren 1 Drücken Sie auf der Fernbedienung A. 2 Wählen Sie mit J/H das gewünschte Menü. 3 Bestätigen Sie mit K. Menüs direkt aufrufen Menüs direkt aufrufen Fotomenü Drücken Sie auf der Fernbedienung C, um das Fotome- nü aufzurufen. Musikmenü Drücken Sie auf der Fernbedienung D, um das Musik- menü aufzurufen. Videomenü Drücken Sie auf der Fernbedienung E, um das Videome- nü aufzurufen. Symbole auf dem Display Funktionen aufrufen Mit den Tasten auf der Rückseite des Gerätes rufen Sie die entsprechende Funktion auf, die auf dem Display ange- zeigt wird. Foto-/Musik-/Video-Modus Zur vorhergehenden Menüstufe zurück ¥ – Zur vorhergehenden Menüstufe zurück Nach oben ¢ – Nach oben Nach unten ¡ – Nach unten Nach links £ – Nach links Nach rechts ¤ – Nach rechts Löschen ³ – Löschen von Dateien aus dem internen Speicher Kopieren ² – Kopieren von Dateien in den internen Speicher Auswahl best ätigen ¦ – Auswahl bestätigen Diashow-Modus Zur vorhergehenden Menüstufe zurück ¥ – Zur vorhergehenden Menüstufe zurück Zur nächsten Fot odatei ¤ – Zur nächsten Fotodatei Zur vorherigen Fotodatei £ – Zur vorherigen Fotodatei Wiedergab e starten oder anha lten § – Wiedergabe starten oder anhalten Einstellungsmenü ¬ – Einstellungsmenü für Helligkeit (®), Kontrast (¯) und Farbsättigung (°). Drücken Sie die entsprechende Taste auf der Rückseite des Bilderrahmens, um ins Einstel- lungsmenü zu gelangen. Durch wiederholtes Drücken der entsprechenden Taste stellen Sie Helligkeit, Kontrast und Farbsättigung ein. Optionsmenü ± – Optionsmenü zum Drehen des Bildes (X), Ändern des Seitenformates (W) und Anpassen der Diashow-Ab- lösezeit (V). Drücken Sie die entsprechende Taste auf der Rückseite des Bilderrahmens, um ins Optionsmenü zu ge- langen. Wiederholtes Drücken der entsprechenden Taste zeigt die verschiedenen Effekte an. Einstellungsmenü für Hintergrundmusik ¨ – Einstellungsmenü für Hintergrundmusik Musik-/Video-Wiedergabe-Modus Zur vorhergehenden Menüstufe zurück ¥ – Zur vorhergehenden Menüstufe zurück Zur nächsten Musik- oder Videodatei ¤ – Zur nächsten Musik- oder Videodatei Zur vorherigen Musik- oder Videodatei £ – Zur vorherigen Musik- oder Videodatei Wiedergab e starten oder anha lten § – Wiedergabe starten oder anhalten Lautstärke e instellen ª/© – Lautstärke einstellen Zeigt den aktuellen Musik- oder Videotitel an « – Zeigt den aktuellen Musik- oder Videotitel an Sie können die Menüs auch mit den entsprechenden Tasten auf der Rückseite des Gerätes aufrufen. Erfolgt keine Betätigung innerhalb von fünf Sekun- den nach Drücken der Tasten auf der Rückseite, ver- schwindet das Anzeigesymbol. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 3 Montag, 15. September 2008 9:56 094 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

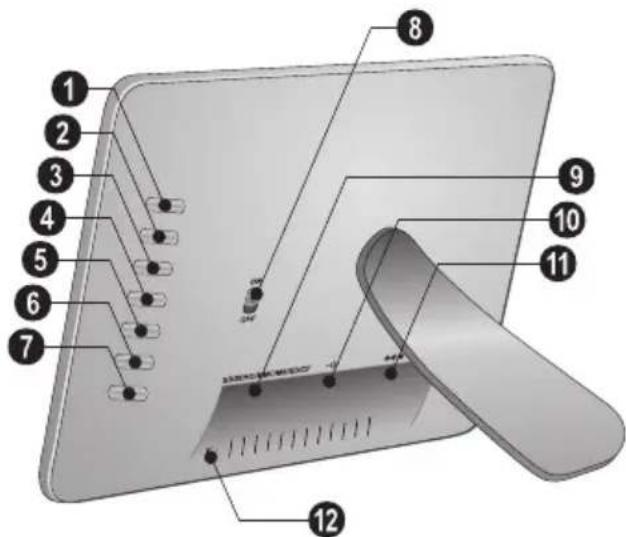

Geräteübersicht Funktionen aufru fen Mit den Tasten auf der Rückseite des Gerätes rufen Sie die entsprechende Funktion auf, die auf dem Display ange- zeigt wird. 1 Menü 1 ¥ – Menüfunktionen aufrufen / Zur vorhergehenden Menüstufe zurück 2 Pfeiltasten 2 ¢ – Menüfunktionen aufrufen / Im Menü navigieren / Springen zum nächsten Bild, Musik oder Video / Erhö- hen der Helligkeit 3 Pfeiltasten 3 ¡ – Menüfunktionen aufrufen / Im Menü navigieren / Springen zum vorherigen Bild, Musik oder Video / Ver- ringern der Helligkeit 4 Pfeiltasten 4 ¤ – Menüfunktionen aufrufen / Im Menü navigieren / Starten oder Anhalten der Wiedergabe / Erhöhen des Kontrastes / Einstellen der Diashow-Ablösezeit 5 Pfeiltasten 5 £ – Menüfunktionen aufrufen / Im Menü navigieren / Zugang zum Einstellungsmenü für Helligkeit, Kontrast und Farbsättigung / Verringern des Kontrastes / Erhöhen der Helligkeit 6 Löschen/Kopieren 6 ³/² – Menüfunktionen aufrufen / Kopieren oder Löschen von Dateien / Zugang zum Optionsmenü / Ver- ringern der Lautstärke 7 OK 7 ¦ – Auswahl bestätigen / Starten der Diashow 8 Ein-/Ausschalter 8 ON/OFF – Ein-/Ausschalter Steckplatz für Speich erkarte 9 SD/SDHC/MMC/MS/XD/CF – Steckplatz für Speicherkarte 10 USB-Anschluss ‚ ´-Buchse – USB-Anschluss für den PC 11 Netzkabelanschluss ƒ µ-Buchse – Netzkabelanschluss 12 Knopf für den Rahmenwechsel „ Knopf für den Rahmenwechsel Rückseite nummeriert af-5105_5086_5135ms_manual_de_253145895-a.book Seite 4 Montag, 15. September 2008 9:56 09Übersicht 5

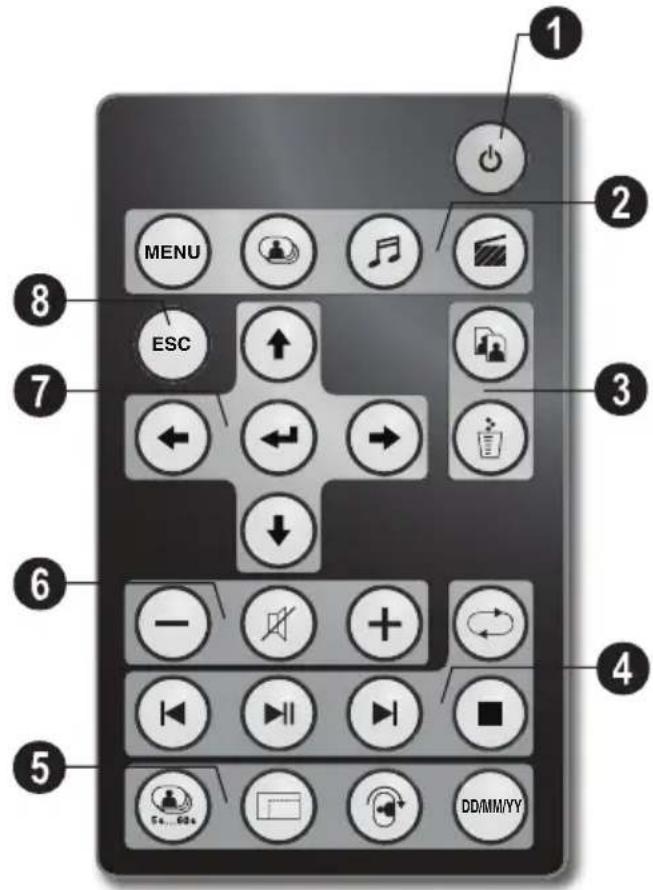

Fernbedienung Fernbedienung Übersicht 1 Ein-/Ausschalten B – Ein-/Ausschalten / Bereitschaftsbetrieb

Menüfunktionen aufrufen A – Hauptmenü aufrufen C – Fotomenü aufrufen D – Musikmenü aufrufen E – Videomenü aufrufen

Dateien kopieren/löschen L – Im Foto-, Musik- oder Videomenü: Datei kopieren M – Im Foto-, Musik- oder Videomenü: Datei löschen

Wiedergabefunktionen R – Während der Einzelwiedergabe: Zur vorherigen Foto-, Musik- oder Videodatei T – Wiedergabe starten oder anhalten S – Während der Einzelwiedergabe: Zur nächsten Foto- , Musik- oder Videodatei U – Wiedergabe beenden / Zur vorhergehenden Menü- stufe zurück Q – Wiedergabe von Foto-, Musik- oder Videodatei wie- derholen

Zusätzliche Funktionen V – Mehrfach drücken: Anzeige der verschiedenen Dia- show-Ablösezeiten W – Anzeigeformat ändern (4:3 oder 16:9) X – Drehen des Bildes in der Einzelbildansicht Y – Anzeige der eingestellten Zeit während der Wieder- gabe

Lautstärke einstellen N/O – Lautstärke einstellen P – Stumm schalten

/8 Navigationstasten G/I/J/H – Im Menü navigieren / Optionen wäh- len K – Menüfunktionen aufrufen / Eingaben bestätigen F – Zur vorhergehenden Menüstufe zurück MENU ESC DD/MM/YY af-5105_5086_5135ms_manual_de_253145895-a.book Seite 5 Montag, 15. September 2008 9:56 096 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

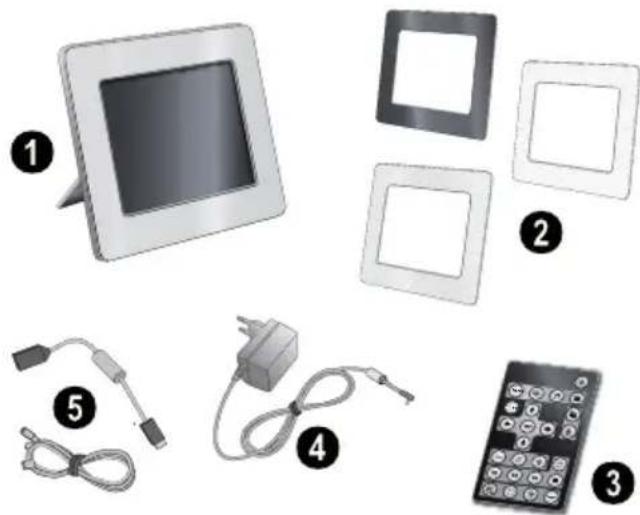

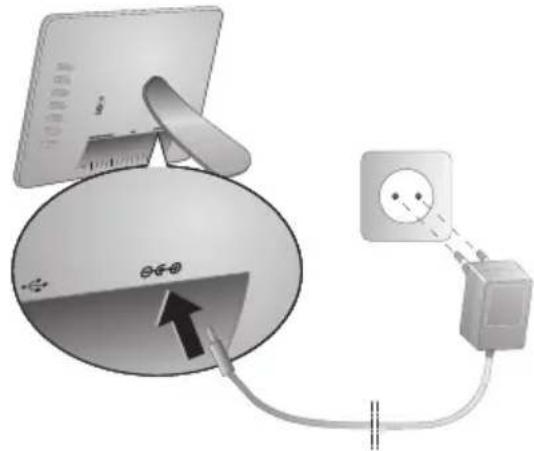

3 Erste Inbetriebnahme Verpackungsinhalt 1 Bilderrahmen 1 Digitaler Bilderrahmen mit Standfuß 2 Wechselrahmen 2 Wechselrahmen 3 Fernbedienung (mit Batterie) 3 Fernbedienung (mit Batterie) 4 Netzteil 4 Netzteil 5 USB-Kabel 5 USB-Kabel Bedienungsanleitung (ohne Abbildung) Bedienungsanleitung (ohne Abbildung) Verpackungsinhalt AF 5135 Verpackungsinhalt Standfuß anbringen Standfuß anbringen Befestigen Sie den Standfuß auf der Rückseite des Bilder- rahmens. Ständer anbringen Netzkabel anschließen Netzspannung A ufstellort 1 Stecken Sie das Netzkabel in den Anschluss auf der Rückseite des Gerätes. Schließen Sie das Netzkabel an die Steckdose an. Schalten Sie das Gerät nicht ein! An den PC anschließen Mit den USB Kabel können Sie den Bilderrahmen mit ei- nem Computer verbinden, um Dateien zwischen dem in- ternen Speicher und dem Computer zu übertragen. 1 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite aus. 2 Verbinden Sie das schmale Ende des Kabels mit dem ausgeschalteten Rahmen und das dicke Ende mit dem Computer. 3 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite ein. Warten Sie einen Moment, bis der Com- puter die neue Hardware erkannt hat. Kompatible Foto-, Musik- und Videodateien können mit dem Ex- plorer auf den internen Speicher kopiert werden. Sollte eines der Teile fehlen oder Beschädigungen aufweisen, wenden Sie sich bitte an Ihren Fachhänd- ler oder an unseren Kundendienst. MENU

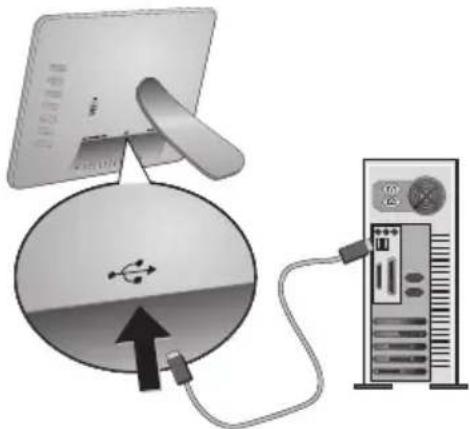

Prüfen Sie, ob die Netzspannung Ihres Gerätes (Ty- penschild) mit der vorhandenen Netzspannung am Aufstellort übereinstimmt. Wenn Sie den Rahmen an einen Computer ange- schlossen haben, wird die eingelegte Speicherkarte nicht erkannt. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 6 Montag, 15. September 2008 9:56 09Erste Inbetriebnahme 7

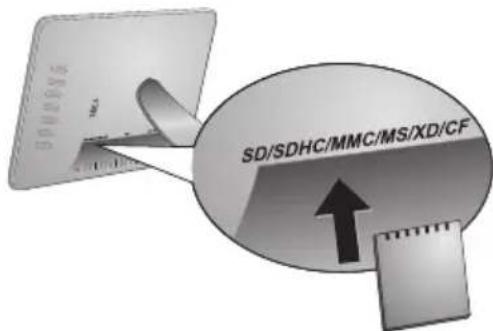

Speicherkarte einsetzen 1 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite aus. 2 Setzen Sie eine Speicherkarte in den entsprechenden Steckplatz auf der Rückseite des Gerätes. Ihr Gerät un- terstützt folgende Speicherkarten: SD/SDHC/MMC/ MS/XD/CF. 3 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite ein. Nach der Anzeige des Startbildschirms startet die Diashow. Drücken Sie auf der Fernbedie- nung F, um die Diashow zu stoppen. Batterie der Fernbedienung einle- gen oder wechseln 1 Nehmen Sie das Batteriefach aus der Fernbedienung, indem Sie die Verriegelung öffnen (1) und das Batte- riefach herausziehen (2). 2 Legen Sie die neue Batterie so mit den Plus- und Mi- nuspolen in das Batteriefach ein, wie auf der Zeichnung auf der Rückseite der Fernbedienung beschrieben. Ach- ten Sie dabei auf die Polarität! 3 Schieben Sie das Batteriefach in die Fernbedienung bis die Verriegelung einrastet. Fernbedienung verwenden Richten Sie die Fernbedienung auf den Sensor an der Vor- derseite des Gerätes. Die Fernbedienung funktioniert nur, wenn der Winkel weniger als 30 Grad und die Entfernung höchstens 2 Meter beträgt. Wenn Sie die Fernbedienung verwenden, sollten sich keine Gegenstände zwischen ihr und dem Sensor befinden. Verwenden Sie nur Speichermedien, die mit dem Gerät kompatibel sind. Um Beschädigungen an der Karte oder dem Gerät vorzubeugen, darf die Karte nur in das Gerät eingeführt bzw. entfernt werden, wenn es ausgeschaltet ist. Ziehen Sie die eingesetzte Speicherkarte keines- falls heraus, während das Gerät darauf zugreift. Dadurch können Daten beschädigt werden oder verloren gehen.

WARNUNG! BEI VERWENDUNG DES FAL-

SCHEN BATTERIETYPS BESTEHT EXPLOSI-

ONSGEFAHR. In der Regel halten die Batterien ungefähr ein Jahr. Sollte die Fernbedienung nicht funktionieren, erset- zen Sie bitte die Batterien. Wenn Sie den Bilderrah- men über einen längeren Zeitraum nicht benutzen, entnehmen Sie bitte die Batterien. So laufen sie nicht aus und können keine Schäden an der Fernbedie- nung verursachen. Die verwendeten Batterien sind entsprechend den Recycling-Bestimmungen Ihres Landes zu entsor- gen. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 7 Montag, 15. September 2008 9:56 098 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

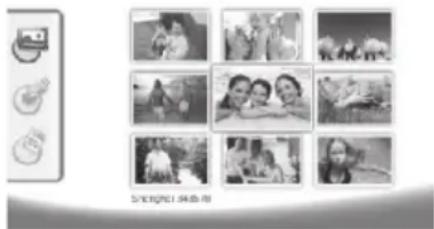

4 Wiedergabe Foto-Wiedergabe 1 Wählen Sie das Fotomenü im Hauptmenü, und bestä- tigen Sie mit K. Ein Bildschirm mit Symbolen für die Speichermedien erscheint. 2 Folgen Sie den Schritten zur Auswahl des internen Speichers und des Speicherkartenlesers, um ein Spei- chermedium auszuwählen, und drücken Sie K. 3 Auf dem Bildschirm werden je neun Miniaturfotos pro Seite wie untenstehend angezeigt. 4 Wählen Sie auf der Fernbedienung mit J/H oder G/I das Bild, das Sie anzeigen möchten. 5 Drücken Sie K, um die Diashow zu starten. Fotos drehen Wenn ein Bild angezeigt wird, können Sie dieses auf der Fernbedienung mit X drehen und schließlich zur Origi- nalansicht zurückkehren. Bei jedem Tastendruck dreht sich das Bild um 90 Grad im Uhrzeigersinn. Anzeigeformat ändern Der digitale Bilderrahmen hat ein Display im 16:9-For- mat. Üblicherweise nehmen digitale Kameras Fotos im Format 4:3 auf. Sie können zwischen dem Seitenformat 16:9 und 4:3 wechseln, indem Sie auf der Fernbedienung wiederholt W drücken. Wenn Sie das Seitenformat auf 4:3 wechseln, wird das Bild mittig mit schwarzen Balken am linken und rechten Bildschirmrand angezeigt. Diashow einrichten Diashow-Ablösezeit ändern Die Ablösezeit der Diashow können Sie auf der Fernbedie- nung mit V ändern. Durch wiederholtes Drücken kön- nen Sie zwischen 5, 10, 30 und 60 Sekunden wählen. Diashow-Hintergrundmusik einstellen 1 Drücken Sie während einer Diashow auf die Taste des Symbols ¨ auf der Rückseite des Gerätes. Das Einstel- lungsmenü für die Hintergrundmusik öffnet sich. 2 Drücken Sie §, um die Hintergrundmusik zu star- ten. Musik-Wiedergabe 1 Öffnen Sie das Musikmenü im Hauptmenü, und bestä- tigen Sie mit K. Ein Bildschirm mit Symbolen für die Speichermedien erscheint. 2 Folgen Sie den Schritten zur Auswahl des internen Speichers und des Speicherkartenlesers, um ein Spei- chermedium auszuwählen, und drücken Sie K. 3 Wählen Sie auf der Fernbedienung mit J/H oder G/I die Datei, die Sie wiedergeben möchten. 4 Drücken Sie K, um die Wiedergabe zu starten. Zum Stoppen drücken Sie auf der Fernbedienung U oder F . Lautstärke einstellen Während der Wiedergabe können Sie auf der Fernbedie- nung die Lautstärke mit N/O einstellen. Drücken Sie P oder wiederholt N, um die Lautstärke ganz auszu- schalten. Sie können das Fotomenü auf der Fernbedienung auch mit C aufrufen. Mit A rufen Sie während der Wiedergabe das Menü auf. Drücken Sie K während einer Diashow, um ein einzelnes Bild anzusehen. Drücken Sie J/H, um zum vorherigen oder nächsten Bild zu sprin- gen. Als Hintergrundmusik können Sie nur Dateien ver- wenden, die zusammen mit den Fotos im internen Speicher, auf der Speicherkarte oder der USB-Ver- bindung gespeichert sind. Mit ª/© stellen Sie die Lautstärke ein. Mit £ beziehungsweise ¤ springen Sie zum vorheri- gen beziehungsweise nächsten Titel. Sie können das Musikmenü auf der Fernbedie- nung auch mit D aufrufen. Während der Wiedergabe können Sie mit R/ J oder S/H zum vorherigen oder nächsten Titel springen. Drücken Sie auf der Fernbedienung T, um die Wiedergabe anzuhalten und um fortzufahren. Mit Q wählen Sie aus, ob der laufende Titel wie- derholt werden soll, ob alle Titel wiederholt ge- spielt werden sollen oder ob Sie die Wiederho- lung ausschalten möchten. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 8 Montag, 15. September 2008 9:56 09Wiedergabe 9

Video-Wiedergabe 1 Öffnen Sie das Videomenü im Hauptmenü, und bestä- tigen Sie mit K. Ein Bildschirm mit Symbolen für die Speichermedien erscheint. 2 Folgen Sie den Schritten zur Auswahl des internen Speichers und des Speicherkartenlesers, um ein Spei- chermedium auszuwählen, und drücken Sie K. 3 Wählen Sie auf der Fernbedienung mit J/H oder G/I die Datei, die Sie wiedergeben möchten. 4 Drücken Sie K, um die Wiedergabe zu starten. Zum Stoppen drücken Sie auf der Fernbedienung U oder F . Lautstärke einstellen Während der Wiedergabe können Sie auf der Fernbedie- nung die Lautstärke mit N/O einstellen. Drücken Sie P oder wiederholt N, um die Lautstärke ganz auszu- schalten. Sie können das Videomenü auf der Fernbedie- nung auch mit E aufrufen. Während der Wiedergabe können Sie mit R/ J oder S/H zum vorherigen oder nächsten Titel springen. Drücken Sie auf der Fernbedienung T, um die Wiedergabe anzuhalten und um fortzufahren. Mit Q wählen Sie aus, ob der laufende Titel wie- derholt werden soll, ob alle Titel wiederholt ge- spielt werden sollen oder ob Sie die Wiederho- lung ausschalten möchten. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 9 Montag, 15. September 2008 9:56 0910 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

5 Einstellungen Einstellungen ändern 1 Öffnen Sie das Einstellungsmenü im Hauptmenü, und bestätigen Sie mit K. 2 Wählen Sie mit G/I, welche Einstellung Sie vor- nehmen möchten. 3 Bestätigen Sie mit K. Sie können folgende Einstellungen vornehmen: ¶ (Uhrzeit) – Einstellung von Uhrzeit und Datum. Drü- cken Sie Y, um die Uhrzeit auf dem Bildschirm anzuzei- gen.

• (Helligkeit, Kontrast, Farbsättigung) – Einstellung von Helligkeit, Kontrast und Farbsättigung des LCD-Displays ¬ (Übergangseffekte) – Einstellung verschiedener Über- gangseffekte im Diashow-Modus ¸ (Alarm und Ausschalten) Alarm: Der Alarm kann jeden Tag zu einer bestimmten Zeit ertönen. Die Stunden und Minuten entsprechen der in den Einstellungen gewählten Uhrzeit. Ausschalten: Automatisches Ausschalten zu einer festge- legten Tageszeit. Das Ausschalt-Symbol muss auf » ge- stellt werden. ¹ (Auto Start) – Einstellen verschiedener Autostart- Wiedergabe-Funktionen im Hauptmenü (Diashow mit ei- nem Bild, Diashow mit vier Bildern oder Video). Nach er- neutem Starten wird der entsprechende Inhalt nach dem Startlogo angezeigt. º (Werkseinstellung) – Wählen Sie », um die Einstel- lungen auf Werkseinstellung zurückzusetzen. 4 Wählen Sie die gewünschte Einstellung mit G/I. 5 Bestätigen Sie mit K. Dateien kopieren und löschen Aus dem internen Speicher können Sie Foto-, Musik- und Videodateien löschen. Von einer Speicherkarte oder einem USB-Stick können Sie Foto-, Musik- und Video-Dateien kopieren. Datei kopieren 1 Markieren Sie die Datei, die Sie kopieren möchten. 2 Drücken Sie auf der Fernbedienung L. 3 Markieren Sie das Symbol », und drücken Sie K, um den Kopiervorgang zu starten. 4 Auf dem Display erscheint ein Bearbeitungsbalken. Nach dem Kopieren, finden Sie die Datei im internen Speicher. Abbruch Datei löschen 1 Markieren Sie die Datei, die Sie löschen möchten. 2 Drücken Sie auf der Fernbedienung M. 3 Markieren Sie das Symbol » und drücken Sie K, um die Datei zu löschen. Abbruch Musik und Zeit für Alarmfunktion einstellen 1 Drücken Sie auf der Fernbedienung D. 2 Wählen Sie mit G/I die USB-Verbindung oder eine Speicherkarte als Quelle. 3 Bestätigen Sie mit K. 4 Wählen Sie mit J/H oder G/I die Datei, die Sie als Musik für die Alarmfunktion einstellen möchten. 5 Drücken Sie auf der Fernbedienung L. 6 Wählen Sie mit J/H das Symbol der Alarmfunktion

7 Bestätigen Sie mit K. Die Musikdatei wird in den in- ternen Speicher kopiert und als Musik für die Alarm- funktion eingestellt. 8 Drücken Sie auf der Fernbedienung A, um das Ein- stellungssymbol zu markieren (¬). 9 Bestätigen Sie mit K. 10 Wählen Sie mit G/I ¸. 11 Folgen Sie den Schritten zur Einstellung der Alarmzeit. Der Alarm-Modus sollte auf MP3 gesetzt werden. Mit F oder J beenden Sie das Menü und kehren in den Ausgangsmodus zurück. Markieren Sie das Symbol ¼, und drücken Sie K, um das Bearbeitungsmenü zu verlassen. Markieren Sie das Symbol ¼, und drücken Sie K, um das Bearbeitungsmenü zu verlassen. Achten Sie darauf, dass eine Speicherkarte in das Ge- rät eingelegt ist oder eine USB-Verbindung zu einem Computer besteht. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 10 Montag, 15. September 2008 9:56 09Service 11

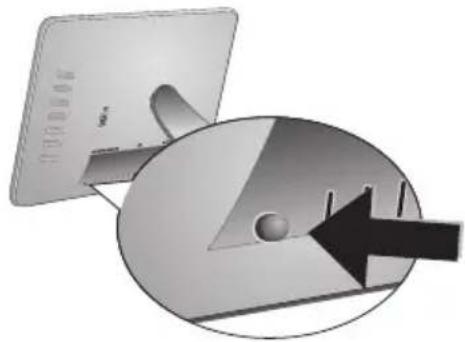

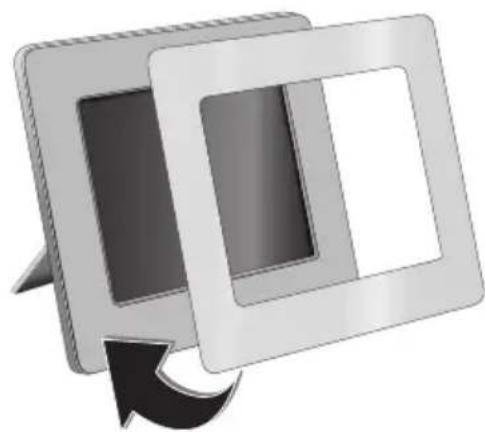

6 Service Rahmen wechseln Sie können den Rahmen des Gerätes mit den mitgeliefer- ten Wechselrahmen austauschen. Die Rahmen werden mit Magneten gehalten. 1 Drücken Sie auf den Knopf für den Rahmenwechsel auf der Rückseite des Gerätes. Nehmen Sie den Rah- men ab. 2 Setzen Sie den Wechselrahmen auf das Gerät, bis er auf den Magneten einrastet. Hinweise Probleme Lösungen Der Bilderrahmen lässt sich nicht einschalten. Stellen Sie sicher, dass das Netzteil ordnungsgemäß mit dem Rahmen verbunden ist. Kann keine Dateien speichern Stellen Sie sicher, dass ausreichend interner Speicher Spei- cherplatz zur Verfügung steht. Starten Sie den Bilderrah- men erneut und löschen Sie einige Dateien, um Speicher- platz freizugeben Kein Ton Stellen Sie sicher, dass das Dateiformat unterstützt wird, dass Bilderrahmen und Computer ordnungsgemäß ver- bunden sind und dass die Speicherkarte nicht beschädigt ist. Speicherkarte wird nicht erkannt Wenn Sie den Rahmen an einen Computer angeschlossen haben, wird die eingelegte Speicherkarte nicht erkannt. af-5105_5086_5135ms_manual_de_253145895-a.book Seite 11 Montag, 15. September 2008 9:56 0912 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS

Das CE-Zeichen gewährleistet, dass dieses Produkt hin- sichtlich Sicherheit und Gesundheit des Benutzers sowie elektromagnetischer Interferenz der Richtlinie 1999/5/CE des Europäischen Parlaments und des Rates zu Telekom- munikationsendgeräten entspricht. Die Einhaltungserklärung können Sie auf der Internetseite www.agfaphoto.com nachlesen. Die Erhaltung der Umwelt im Rahmen eines Konzepts nachhaltiger Entwicklung liegt AgfaPhoto sehr am Her- zen. AgfaPhoto ist bestrebt, umweltfreundliche Systeme zu betreiben. Daher hat AgfaPhoto beschlossen, der ökologi- schen Leistung in allen Produktphasen, von der Herstel- lung über die Inbetriebnahme bis hin zum Gebrauch und zur Entsorgung, einen hohen Stellenwert beizumessen. Verpackung: Das Logo (Grüner Punkt) drückt aus, dass eine anerkannte nationale Organisation eine Beitragszah- lung erhält, um die Verpackungserfassung und die Recyc- ling-Infrastrukturen zu verbessern. Bitte halten Sie sich bei der Entsorgung dieser Verpackung an die bei Ihnen gelten- den Vorschriften zur Mülltrennung. Batterien: Sollte Ihr Produkt Batterien enthalten, müs- sen diese an den dafür vorgesehenen Sammelstellen ent- sorgt werden. Produkt: Der durchgestrichene Mülleimer auf dem Pro- dukt bedeutet, dass es sich bei diesem Produkt um ein elek- trisches oder elektronisches Gerät handelt. Die europäi- sche Gesetzgebung schreibt hierfür eine gesonderte Ent- sorgung vor:

• An Verkaufsstellen, falls Sie ein ähnliches Gerät kaufen.

• An den örtlichen Sammelstellen (Wertstoffhof, Sonder- abholdienste etc.). So können auch Sie Ihren Beitrag zu Wiederverwendung und Recycling von elektronischen und elektrischen Altge- räten leisten, was sich auf die Umwelt und die Gesundheit der Menschen auswirken kann. Diese Bedienungsanleitung wurde auf chlorfrei gebleich- tem Recyclingpapier gedruckt. Das entspricht den höchs- ten Standards in Bezug auf Umweltverträglichkeit. Die verwendeten Kartonverpackungen und die Verpackungs- halbschalen aus Papier und Karton können wie Altpapier entsorgt werden. Die Plastikfolien geben Sie zum Recyc- ling oder in den Restmüll, je nach den Anforderungen Ih- res Landes. Warenzeichen: Die im vorliegenden Handbuch ge- nannten Referenzen sind Warenzeichen der jeweiligen Fir- men. Das Fehlen der Symbole ® und ™ rechtfertigt nicht die Annahme, dass es sich bei den entsprechenden Begrif- fen um freie Warenzeichen handelt. Andere im vorliegen- den Dokument verwendete Produktnamen dienen ledig- lich Kennzeichnungszwecken und können Warenzeichen der jeweiligen Inhaber sein. AgfaPhoto lehnt jegliche Rechte an diesen Marken ab. Weder AgfaPhoto noch angeschlossene Gesellschaften sind gegenüber dem Käufer dieses Produktes oder Dritten haftbar in Bezug auf Schadenersatzansprüche, Verluste, Kosten oder Ausgaben, die dem Käufer oder Dritten in Folge eines Unfalles, des falschen Gebrauches oder Miss- brauches dieses Produktes oder nicht autorisierten Modifi- kationen, Reparaturen, Veränderungen des Produktes oder der Nichteinhaltung der Betriebs- und Wartungshin- weise von AgfaPhoto erwachsen. AgfaPhoto übernimmt keine Haftung für Schadensersatz- ansprüche oder Probleme in Folge der Verwendung jegli- cher Optionen oder Verbrauchsmaterialien, die nicht als Originalprodukte von AgfaPhoto oder von AgfaPhoto ge- nehmigte Produkte gekennzeichnet sind. AgfaPhoto übernimmt keine Haftung für Schadensersatz- ansprüche in Folge elektromagnetischer Interferenzen be- dingt durch den Einsatz von Verbindungskabeln, die nicht als Produkte von AgfaPhoto gekennzeichnet sind. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung durch AgfaPhoto vervielfältigt, in einem Archivsystem gespeichert oder in ir- gendeiner Form oder auf sonstigem Wege – elektronisch, mechanisch, durch Fotokopie, Aufnahme oder anderweiti- ge Möglichkeit – übertragen werden. Die im vorliegenden Dokument enthaltenen Informationen sind ausschließlich zur Verwendung mit diesem Produkt gedacht. AgfaPhoto übernimmt keine Verantwortung, wenn diese Informatio- nen auf andere Geräte angewendet werden. Diese Bedienungsanleitung ist ein Dokument ohne Ver- tragscharakter. Irrtümer, Druckfehler und Änderungen vorbehalten. Copyright © 2008 Sagem Communications af-5105_5086_5135ms_manual_de_253145895-a.book Seite 13 Montag, 15. September 2008 9:56 0914 AgfaPhoto Digital Photo Frame AF 5086MS · AF 5105MS · AF5135MS
