HASZNÁLATI ÚTMUTATÓ WT344 - WX333 WORX

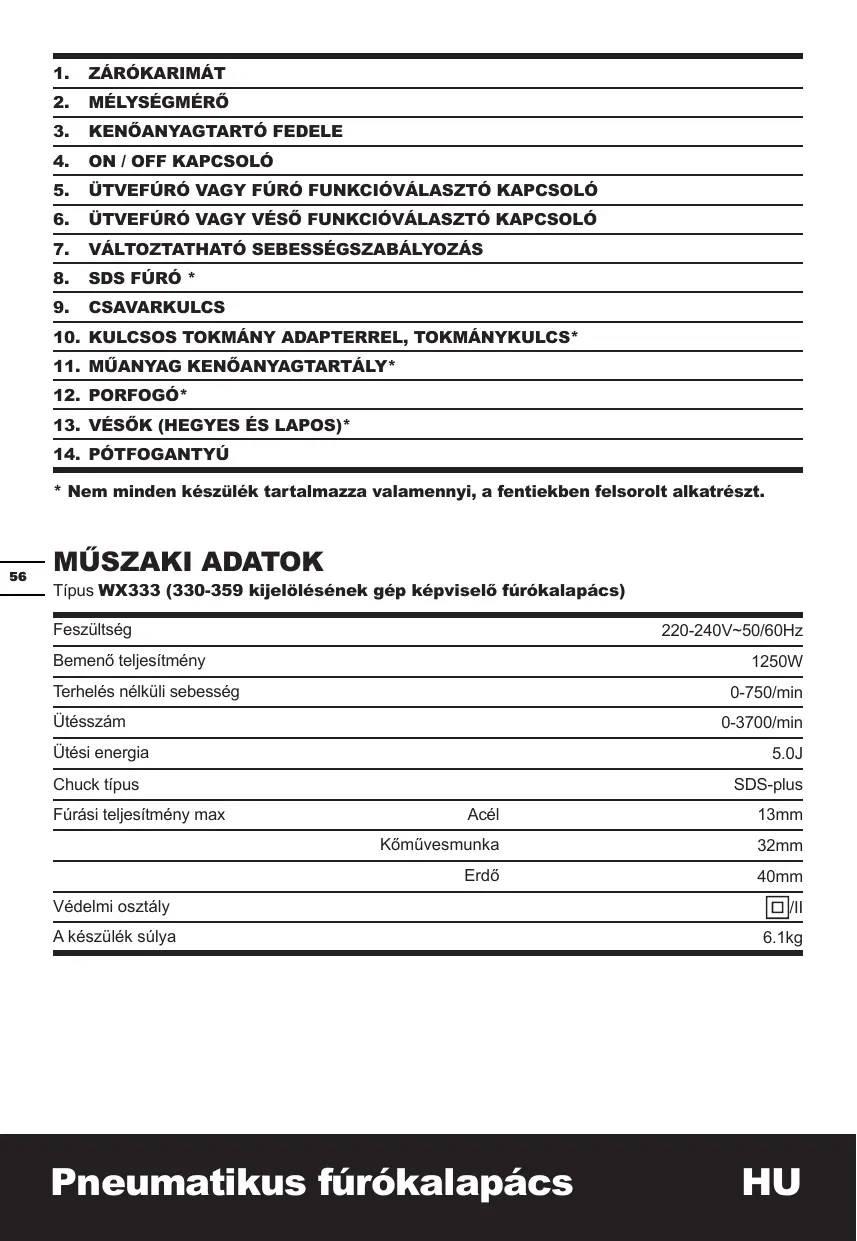

Típus WX333 (330-359 kijelolésének gép képviselő fúrókalapács)
MUSZAKI ADATOK
| Feszültseg | 220-240V~50/60Hz | |
| Bemenő teljesítmény | 1250W | |
| Terhelés nélküli sebesség | 0-750/min | |
| Ütésszám | 0-3700/min | |
| Ütési energia | 5.0J | |
| Chuck típus | SDS-plus | |
| Fúrási teljesítmény max | Acél | 13mm |
| Kőművesmunka | 32mm | |
| Erdő | 40mm | |
| Védelmi osztály | ☐/II | |
| A készülék súlya | 6.1kg |
ZAJ ES REZGÉS ADATOK
| A-súlyozású hangnyomásszint | LpA:90dB(A) |
| A-súlyozású hangerő | LwA:101dB(A) |
| KPA& KwA | 3.0dB(A) |
| Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket | 80dB(A) |
REZGÉSERTÉKEK
Az EN 60745 szabvány szerint meghatározott összes rezgés (háromtengelyü vektoríalis összug) a követkežo:
| Hammer fürás betonba | Rezgés kibocsátási érték αh,HD=17.4m/s2 |
| Bizonytalanság K=1.5m/s2 | |
| Chiselling | Rezgés kibocsátási érték αh,Cheq=14.3m/s2 |
| Bizonytalanság K=1.5m/s2 |
A hivatalos összesítétt rezgésszt a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható.
FIGYELEM: Az elektramos kesziszerszám használata során a rezgészikibocsát elterhet a fenti értéktól attól fuggöen, hogy a szerszámot hogyan használják. Az érték fugghet az alábbiaktól:
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy furnak.
Az eszkocz jo allapotban van-e, megfeleloen karbantartjak-e.
Megfelelo tartozekokat hasznalnak-e az eszkozhoz, vigyaznak-e, hogy hegyes legyen es jó allapotban maradjon.
A markolat megfeleloen rogzul-e, hasznalnak-e rezgescillapitó tartozékokat.
A szerszámot rendeltetesszerüen, kialakitásának és a jelen utasításoknak megfelelothen használják-e.
Ha a szerszámot nem kezelik megfeleloen, kéz-kar vibrációs szindrómat okozhat.
FIGYELEM: A pontossag érdekében az exposizciós szint becsult ertékéhez a valós hasznalati körülmenyek kozott figyelembe kell venni a mukódési ciklus valamennyi elemét, igy azt az idöt
is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban muködik. Ez a teljes munkaidőszak viszonylatában jalentősen csökentheti az expozićios szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésôt, pengét, és hegyes fúrófejet használjon.
Az eszkocz jelen utasitásoknak megfeleloen tartsa karban, és vigyázzon a megfelelo konésre (ahol erre szükség van).
Ha rendszeresen hasznalja az eszkocz, vásároljón regzéscssillapíto tartozékokat.
Kerüle az eszköz hasznalatát 10^ vagy alacsonyabb hörmséklen.
Ugy tervezze meg a munkajat, hogy a magas rezgeisszámú eszközök hasznalatát igenyló feladatokat tòbb napra ossza el.
TARTOZÉKOK
Pótfogantyú 1
Mélységmero 1
SDS furo (8 10 12x150mm) 3
SDS véso (pont es lapos 250mm) 2
Porvédó fedél 1
Villaskulcs 1
Key tokmány adapter, tokmánykulcsot 1
Múanyag kenóanyagartáy 1
Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta.
További részleteket a tartozék csomagolásán talál. Kérjen segitéséget és tanácsot a bolti eladóktól.
BIZTONSAGIELOÍRÁSOK A KALAPACSOK SZÁMÁRA
- Viseljen fulvedot. A zaj hallaskarosodast okozhat.
- Ha az eszközhöz kiegésztö markolato(ka)t mellekeltek, használja az(oka)t. A kontrollvesztés személyi sérulést eredményezhet.
- Tartsa az elektromos szerszámot a szigetelt markolófelületeinél ha olyan munkát végez, ahol a befogott tartozék rejtét tábeleket vagy a készülék saját kabelét. Ha a vágotartozék feszültség alatt alló vezéteket érint, az elektromos kéziszerszám kulso fémailkatrészei feszültség alá kerulhetnek, aminek hatására a szerszám múködtetője áramütest szenvedhet.
TOVÁBBI BIZTONSAGI SZABÁLYOK A FÜRÖKALAPÁCS
- Minden esetben viseljen pormaszkot
SZIMBÓLUMOK
A sérulésveszély csökkentése érdekében a felhasznalónak el kell olvasnia az utasitásokat
Dupla szigetelés
Figelmeztetes
Viseljenszemvedot
Viseljen fulvedot
Viseljen pormaszkot
A leselejtetzett elektromos
készülékek nem dobhaték ki a
háztartási hulladékkal. Ha van a
kozelben elektromos hulladék gyüjtő
udvar, vigye oda a készüléket. Az
újrahasznosítási lehtöségekról
tajekozódnj a helyi hatóságoknál
vagy a kereskedönél.
HASZNÁLATI UTASÍTÁSOK
MEGJEGYZES: Mielott a szerszámot használná, olvassa el figyelmesen az tásokat.
RENDELTÉSSZERÜ HASZNÁLAT
Az elektramos kesziszerszám utvefurásra beton, tegla és kó, valamint konnyú vésési munkák. Ugyancsak alkalmas a furusra fa, fém, kerámia és muányag.
1. A SEGÉDFOGANTYÜ BEÁLLITÁSA (Lásd A. Ábra)
SzemelyesBiztonsaga erdekuben minden esetben javasolt a segedfogantyu hasznalata. A fogantyubeallitasyhoz forgassa a fogantyusalo reszét az oramutato jarasaval ellentêtes iranyba,és forgassa a fogantyut az utvefuronyaka krol, mig a fogantyu a kivant helyzetbe kerul.Szoritsa meg.
2. A MÉLYSEGMÉRÖ HASZNÁLATA (Lásd A. Ábra)
A mélységmero segitségével beallithato a fús állandó mélysége.
Forgassa a fogantyú felsó részén talalható
rögztócsavart az oramutató jrásával
ellentétés irányban a lazításhoz, majd illessze
be a mélységmerôt a fogantúya. Állítsa a kivánt
mélységre. Forgassa a rögztócsavart az
óramutató jrásával megegyező irányba a
szorításhoz.
3. A BITFEJEK VAGY A TOKMÁNY BEILLESZTÉSE (Lásd B1. Ábra)
Tisztftsa meg a bitfej nyakát, és beillesztés elott kenje meg kenoanyaggal. Tartsa meg a markolatot, húzza hátra a rögzítóhüvelyt, majd illessze be a bitfejeket vagy a tokmányt a bittartóba. Forsassa és nyomja be a bitfejet, amig Ellenálasba nem utközik. A bitfej teljesen besüllyed a bittartóba. Amint elegedett a behelyezéssel, engedje ki a rögzítóhüvelyt. Ez az aktuális pozićoan rögzítí a bitfejeket vagy a tokmányt.
Beillesztés után mindig Ellenörizze, hogy a bitfej vagy tokmányBiztosan rogzul,ugy,hogy probálaj meg kihúzni.
Ha a bitfejek vagy a tokmány nem jol helyezkedik el, ismetelje meg a muveletet.
4. A BITFEJEK VAGY A TOKMÁNY ELTÁVOLITÁSA (Lásd B1. Ábra)
A bitfej vagy a tokmány eltávolításához húzza hátra a rögzítóhúvelyt, tartsa meg és húzza ki a bitfejet vagy a tokmányt.
MEGJEGYZÉS: A bitfejek vagy a tokmány szilárdan rögzúl a nyaknál, és nem lehet eltávolítani rögzítétted pozióban.
5. A TOKMÁNY HASZNÁLATA
A nagyfoku kenyelem erdekében utvefuroja hárompofas tokmányal érkezik. Ez lehetóve teszi a nem SDS befogásü bitfejekkel/eszközkökkel valo munkát is.
FIGYELEM! A harompofas tokmányCsak fa és fém FÜRÁSÁRA alkalmas. SOHA ne használja ezt a tokmányt fúrókalapáccsal vagy vésövel. ELLENKEZő ESETBEN A TOKMÁNY SÉRÜLNI FOG.
Fúrófej beillesztése a tokmányba. (Lásd B2. Ábra)
A furofej beillesztését megelózōen húzza ki a készüléket az áramból.
Helyeze a tokmánykulcsot a tokmányba, fordütsa el az oramutató jarásával ellentétés irányaba atokmány kinyitásához/meglazításához, helyeze be a fúrot/eszközt, és erösen szorítsa meg a tokmányt a kulcsnak az oramutató jarásával megegyező irányba történő elfordításával. Vegye ki a kulcsot, és helyeze vissza a szerszámostáskába.
6. A KI/BEKAPCSOLÓ GOMB MÜKÖDTETÉSE (Lásd C. Ábra)
A szerszám elindításához nyomja le a kapcsológombot, a leállításhoz engedje fel.
7. A VALTOZTATHO SEBESSÉG SZABÁLYOZÓ HASZNÁLATA (Lásd D. Ábra)
A sebesség nó, ha a gombot a nagyobb szám irányába fordítja, és csökken, ha a kisebb szám irányába fordítja.
- ÜTVEFÜRÖ FUNKCIÖ (Lásd E, F. Ábra)
1) Beton, falazat stb. furusahoz nyomja meg a rogztogombat (A), es forgassa a valasztokapcsolot uyg, hogy a(z), "T" jel a haromszogre mutasson. (Lasd E. Abra)
MEGJEGYZÉS: A vásaszťokapcsól beállítása elótt meg kell nyomnia a vásaszťokapcsól rógztífogombját. Ha a vásaszťokapcsól nem kerül a kívant poziúoba, kapcsolja be kis idöre a szerszámot, majd állītsa be Újra a vásaszťokapcsólót.
2) Forditsa el az utvefuro vagy furo
funckiovalaszto kapcsolot ugy, hogy az utvefuro
funkcio "T" iranyaba alljon. (Lasd F. Abra)
3) Most már készen áll a falazat utvefúrasára.
9. FÜRÖ FUNKCIÖ (Lásd G, H. Ábra)
1) Nyomja meg a rogztogombat (A), es forgassa a valiasztókapcsolúugy, hogy a „ T” jel a haromszögre mutasson. (Iásd G. ábra)
2) Forditsa az utvefuro vagy furo funkcióvalszto kapcsoló uyg, hogy a furo funkció „ irányába alljon. (Lásd H. Ábra)
3) Most már készen áll a fúró funkció használatára.
10. VÉSÖ FUNKCIÖ (Lásd I. J. Ábra)
1) Tóreshez, véseshez és bontáshoz nyomja meg a rögzítogombat (A), és forgassa a valasztokapcsoló utgya, hogy a „T” jel a haromszögre mutasson. (Lásd I. Ábra)
2) Forditsa az utvefuro vagy furo funkcióvalszto capcsoló uyg, hogy az utvefuro funkció „ T" irányába alljon. (Lásd J. Ábra)
3) Most már készen all a vésö munka vegzésére
a Vésö funkció segitségével.
FIGYELEM: Győzódjön meg arról, hogy a vásasztokapcsoló kiegészítő rögzítésu a véső mod pozióban. Ellenkező esetben veszély allhat fenn.
11. PORFOGO (Lásd K. Ábra)
Használja a porfogót annak érdekében, hogy ne hullhasson por a szerszámra, illetev onre, amikor fej fölotti fúrsokat végez. Rögzítse a porfogó t a bitfejre a K. ábra szerint.
12. KENÖGÉP (Lásd L. Ábra)
A gép kenǎanyaggal muködik. A kenǎanyaggal való újratoltésreCsak akkor van szükség,
amikor az utvefuro kis hatekonysaggal mukodik. Nyissa fel a szerszam felso reszen talalhato kenoyanyagtarto fedelet a tartozek csapos csavarkulcs segitssegivel. Helyezzen bele kb. 30 g kenoyanyagot, mely a szerszam tartozeka. Akenoyanyag adatai: altalanos celu, litium alapu. Csak eredeti Worx utvefurohoz alkumas kenoyanyagot hasznaljon (optionalis tartozek).
FIGYELEM: A kenőanyagartályt tartsa támol a gyermektől.
13. A KEFÉK CSERÉJE (Lásd M, N. Ábra)
Húzza ki az eszkózt az áramból.
Csavarhúzó segítsegével csavarozla le a szénkefe tetejét.
Vegye ki a szénkefét. Ellenőrizze a kefe hosszát, és amennyiben 6 mm alatt van, cserélje ki.
Amikor a kefek cseréje szükségessé vålrik,\ minden esetben cserélje ki mindkettöt, meg\ akkor is, ha az egyik hosszabb, mint 6 mm.
Teljesen csavarozza vissza a szénkefe tetejét. Ellenörizze, hogy a szerszám mukódik-e. Hasznalat elottnéhány percig járassa üresben a kefék elhelyezkedésé érdekében.
A SZERSZÁM HASZNÁLATÁVAL KAPCSOLATOS JAVASLATOK
- Csökkentse a fúrófejre nehezedǒ nyomást az áttörés elött. Ez megakadályozza a fúró elakadását.
- Amikor nagy lyukat für, elször fürjon egy próbalyukat egy kisebb furofej segítsegével.
- Mindig egyenes vonalban alkalmazzon nyomást a furofejre, és lehetöség szerint egyenesszögben a munkadarabra.
- Soha ne valtoztassa a mukodesi modot a furogep hasznalata kozben.
- Vésés során ne alkalmazzon tún nagy nyomást a szerszámra. A tólzzott erő nem gyorsütja fel a munkát.
KARBANTARTÁS
Húzza ki a dugó t a konnektorból Mielótt barmilyen beállítás, vagy karbantartási.
Nincsenek a felhasznaló által javithato alkárresz a szerszámot. Soha ne használjon vizet vagy vegyi tiszítószereket a szerszámot. Törölje le egy száraz ruhával. Mindig lárolja a szerszámot száraz helyen. Tartsa a motor szelőzonyilásait. Tartsa a munka Ellenőrsezé a portól. Néha lehet látni szikrák a szelőzonyilásokat. Ez normális, és nem károsítja a szerszámot.
Ha a tapkabel sérult, ki kell cserélni a gyartó, a hivatalos márkaserviz vagy hasonloan képzett szemelyeket, hogy a kockázatok elkerülèse.
HIBAELHÁRITÁS
- Ha a szerszám nem indul, elóször ellenőrizable a dugót.
- Amennyiben az utvefuro hasznalat kozben tulsagosan felmelegedik, alltsa a kapcsolot furo modba, es jarassa maximalis sebessegen terheles nelkul 2 percig.
- Amennyiben utvefurojanak teljesitménye tul alacsony, helyezzen megfelelo mennyisegu kenəanyagot a kenəanyagartóba.
- Amennyiben utvefurojának teljesitménye tul alacsony, ellenorizze, hogy a szerszám nem tornpult-e el.
- Ha nem találja a hiba okát, juttassa vissza a szerszámot a kereskedóhóz javítas céljábló.
KÖRNYEZETVEDELEM
A leselejtzeett elektromos keszülkek nem dobhatók ki a háztartási hulladékkal.
Ha van a kölben elektramos hulladék
gyüjto udvar, vigye oda a készüléket. Az
úrahasznositasi lehtosegekról tajekozódjon a
helyi hatoságoknál vagy a kereskedönél.
MEGFELELOSEGINYILATKOZAT
A gyártó:
POSITEC Germany GmbH
Kijelenti, hogy a termék:
Leirás WORX Pneumatikus furokalapács
Típus WX333 (330-359 kijelólésenek gép képviseló fúrolakapács)
Funkcio Kalapalás különbozó anyagok
Megelel a következör irányelveknek:
2006/42/EC,
2011/65/EU,
2014/30/EU
Az alabbi normákna:
EN 60745-1,
EN 60745-2-6,
EN 55014-1,
EN 55014-2,
EN 61000-3-2,
EN 61000-3-3
A muszaki dokumentácio összeállitására jogosult személy:
Nev Russell Nicholson
Cim Positec Power Tools (Europe)Ltd,
PO Box 6242 Newbury RG14 9LT UK
Suzhou 2016/03/17
Allen Ding
Helyettes fomernöke, Tesztelés és minosités
