GEBRUIKSAANWIJZING WT344 - WX333 WORX
*Niet alle afgebeelde of beschreiben toebehoren worden standaard meegeleverd.
TECHNISCHE GEGEVENS
Type WX333 (330~359-aanduiding van machinerie, kenmerkend voor Boorhamer)
| Spanning | 220-240V~50/60Hz | |
| Ogenomen vermogen | 1250W | |
| Toerental onbelast | 0-750/min | |
| Impactfrequentie | 0-3700/min | |
| Gemeten energia | 5.0J | |
| Boorkop | SDS-plus | |
| Max. boardiameter | Staal | 13mm |
| Steen | 32mm | |
| Hout | 40mm | |
| Dubbele isolatie | ☐/II | |
| Gewicht machine | 6.1kg | |
| A-gewogen geluidsdruk | LpA: 90dB(A) |
| A-gewogen geluidsvermögen | LwA: 101dB(A) |
| KpA & KwA | 3.0dB(A) |
| Gebruik gehoorbescherming indien de geluidsdruk hoger is dan | 80dB(A) |

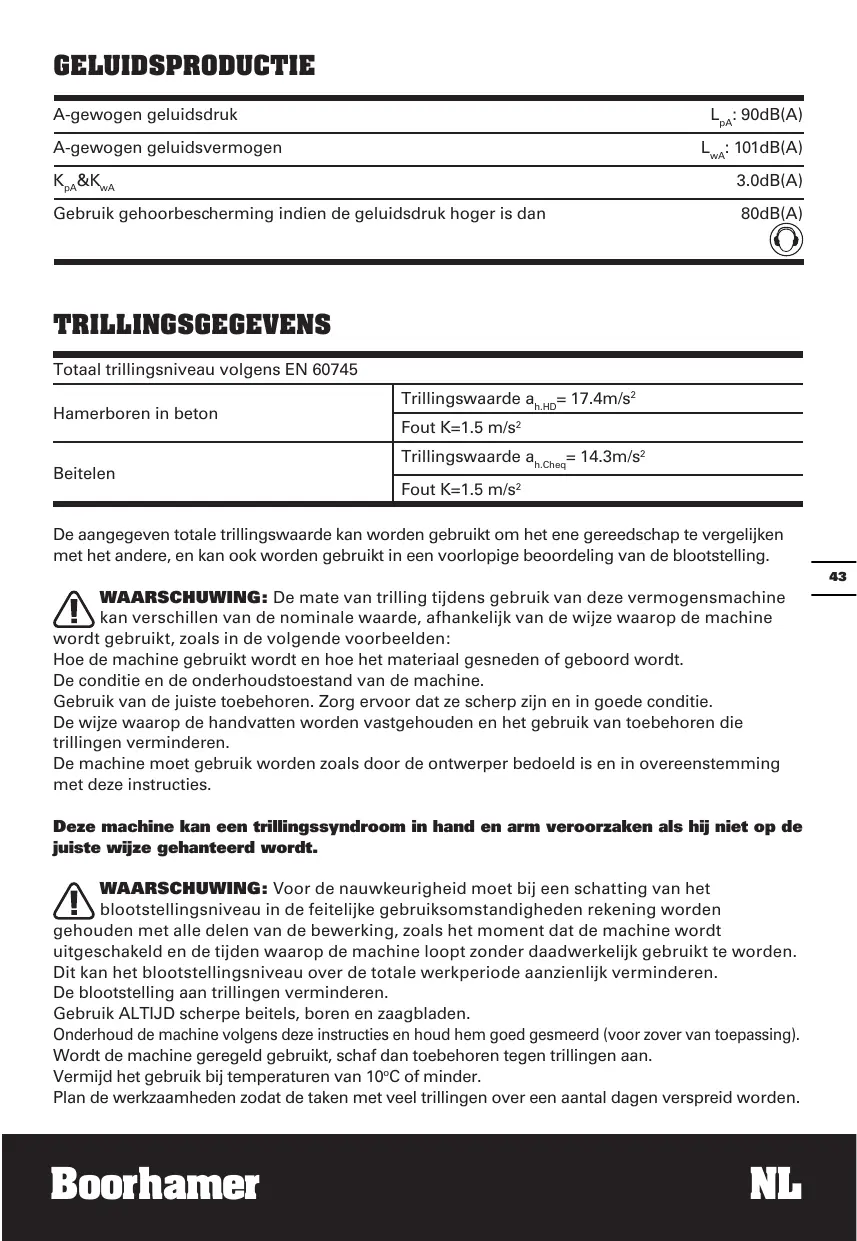

TRILLINGSGEGEVENS
| Totaal trillingsniveau volgens EN 60745 | |
| Hamerboren in beton | Trillingswaarde ah.HD=17.4m/s2 |
| Fout K=1.5 m/s2 | |
| Beitelen | Trillingswaarde ah.Cheq=14.3m/s2 |
| Fout K=1.5 m/s2 | |
De aangegeven totale trillingswaarde kan worden gebruikt om het ene gereedschap te vergelijk met het andere, en kan ook worden gebruikt in een voorlopige beoordeling van de blootstelling.
WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine
wordt gebruikt, zoals in de volgende voorbeelden:
Hoe de machine gebruikt worden en hoe het material gesneden of geboard worden.
De conditie en de onderhoudstoestand van de machine.
Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.
De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.
De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.
Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gehanteerd worden.
WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het blootstellingsniveau in die feitelijke gebruiksomstandigheden rekening worden
gehonden met alle delen van de bewerking, zoals het moment dat de machine wordenuitgeschakeld en deijdnen waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het bloatstellingsniveau over de totale werkperiode aanzienlijk verminderen.
De bloatstelling aan trillingen verminderen.
Gebruik ALTIJD scherpe beitels, boren en zaagbladen.
Onderhoud de machine volgens们都 instructies en houd hem goed gesmeerd (voor zover van toepassing).
Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.
Vermijd het gebruik bij temperaturen van 10^ of minder.
Plan de werkzaamheden zodate met veel trillingen over een aantal deren verspreid worden.
ACCESSIONS
Extra handvat 1
Dieptestop 1
SDS boren (8 10 12x150mm) 3
SDS beitels (puntig en vlak 250mm) 2
Stofkap 1
Spanner 1
Boorhouser met verloopstuk en sleutel 1
Vetbak 1
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accesaire voor meer informatie. Ook het winkkelpersoneel kan u helpen en adviseren.
VEILIGHEIDS- VOORSCHRIFTEN VOOR HAMERS
- Draag oorbescherming. Bootstelling aan lawaai kan gehoorverlies veroorzaken.
- Gebruik de hulphandvatten die met het gereedschap zichmeegeleverd. Controleverlies kan persoonlijke kwetsuur veroorzaken.
- Houd het gereedschap vast bij de geisoleerde handvatten als u een actie onderneemt waarbij het priemende gereedschap in contact kan komen met verborgen kabels.
Contact met een kabel waar spanning op staat zet tevens spanning op metalen onderdelen van het apparatusat en geeft de gebruiker een schok.
EXTRA VEILIGHEIDS-MAATREGELEN VOOR UW BOORHAMER
- Draag een stofmasker
SYMBOLEN
Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
Veiligheidsklasse
Waarschuwing
Draag oogbescherming
Draag een stofmasker
Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeenteaar informatie en advies over het recyclen van elektrische producten.
BEDIENINGS INSTRUCTIES
OPMERKING: Lees voor het gebruik
van het gereedschap aandachtig het
instructieboekje.
GEBRUIK VOLGENS BESTEMMING
De machine is bestemd voor het hamerboren in baksteen, beton en steen en voor lichte hakwerkzaamheden. De machine is eveneens geschikt voor het boren zonder slag in hout, metaal, keramiek en kunststof.
1. HET HULPHANDVAT VERSTELLEN (Zie A)
We adviseren u voor uw veiligheid algijd het hulphandvat te gebruiken.
Draai, om het handvat te verstellen, de onderkant hiervan gegen de klok in los, en draai het handvat om het halsstuk tot het handvat in de gewenste positie staat. Zet volledig strak.
2. DE DIEPTEMETER GEBRUIKEN (Zie A)
De diepteter kan worden gebruikt om de boor op een constante diepte in te stellen. Draai de vergrendelende schroef aan de bovenkant van het handvat gegen de klok in om los te make, voer de dieptestop in het handvat in. Stel de meter in op de gewenste diepte. Draai de vergrendelende schroef met de klok mee om het handvat wee vast te zetten.
3. GEREEDSCHAP OF BOORKOP INPASSEN (Zie B1)
Maak de schacht van de boor schoon en vet de boor in voor gebruik. Houd de draaigreep vast, vergrendelingssleuf terug en voer het gereedschap of de boorkop in de houder. Draai de boor en druk deleze in tot u onderstand voelt. De schacht zet zich geheel vast in de houder. Als u er tevreden mee bent met hoe de boor vast zaat laat u de Zwarte vergrendelingssleuf los. Dit zet het gereedschap of de boorkop vast. Zorg er na installmentie voor dat het gereedschap of de boorkop goed vast zit door eraan te trekken.
Herhaal de actie als het gereedschap of de boorkop Niet goed zitten.
4. GEREEDSCHAP OF BOORKOP VERWIJDEREN (Zie B1)
Trek de vergrendelingssleuf谈起 om het gereedschap of de boorkop te verwijderen.
ONTHOUD: Het gereedschap of de boorkop worden stevig vastgehonden door de schacht en kan nicht worden verwijderd wonneer vastgezet.
5. DE BOORKOP GEBRUIKEN
Voor extra gemak worden u boorhamer met een cilindrische boorkop geleverd. Dit stelt u in staat te werken met nicht-SDS boren/ gereedschap.
WAARSCHUWING! De cilindrische boorkop is alleen ontworpen voor het BOREN van hout en metaal. Gebruik deze boorkop NOOT met de boorhamer of de beitel. DEZE BOORKOP KAN IN DAT GEVAL BESCHADIGD WORDEN.
Een boor in de boorkop invoeren (Zie B2)
Haal de stekker uit het stopcontact voor u een boor invoert.
Draai de boorkop gegen de klok in los, voer gereedschap of een boor en draai de boorkop met de klok mee weeer vast. Verwijder de sleutel en leg deze weein de koffer.
6. DE AAN/UITSCHAKELAAR BEDIENEN (Zie C)
Druk in om het gereedschap te starten en LAST los om het gereedschap te stoppen.
7. DE VARIABELE SNELHEIDS SCHAKERLAAR GEBRUIKEN (Zie D)
De snelheid neemt toe zodra u de schakelaar\ aar een hoger nummer draait en neemt af bij\ een lager nummer.
8. HAMERBOOR FUNCTIE (Zie E, F)
1)Voor het boren van beton, bakstenen, enz. drukt u op vergrendelingsknop (A) en draait u de selectieschakelaar zDat het teken " T" maar de driheok is gericht. (Zie E)
ONTHOUD: U要去vergrendelingsknop van de keuzeschakelaar indrukken voor u deze
verstelt. Als de schakelaar Niet in de gewenste positie kan komen, moet u de hamer even aan zetten en de keuzeschakelaar dan opnieuw verstellen.
2)Draai de hamer of boor keuzeschakelaar\
aar de hamerstand op de "T" positie. (Zie F)
3)U bent nu klaar om in steen te boren.
9. BOORFUNCTIE (Zie G, H)
1)Druk op de vergrendelingsknop (A) en draai de selectieschakelaar zodate het teken " T" maar de driehoek is gericht. (Zie G)
2)Zet de hamer- of boorkeuze schakelaar op de boorstand " 日 . (Zie H)
3)Het apparaat staat nu op de boorstand.
10. BEITELFUNCTIE (Zie I, J)
1)Voor het beitelen, groeven of afbreken, drukt u op vergrendelingsknop (A) en draait u de selectieschakelaar zodate het teken "T"aar de driehoek is gericht. (Zie I)
2)Draai de hamer- of boorstand keuzeschakelaar maar de hamerstand "T". (Zie J)
3)U bent nu klaar om te beitelen met de Beitel stand.
WAARSCHUWING: U moet er zeker van zich dat de keuzeschakelaar vast staat op de beitelstand. Zo Niet, kan het gevaarlijk+zijn.
11. STOFKAPJE (Zie K)
Gebruik het stofkapje om te voorkomen dat stof over het gereedschap en op uzelf valt wanner u boven uw hoofd boort. Zet het stofkapje vast zoals getoond in K.
12. SMEERMACHINE (Zie L)
De machine is met olie gesmeerd. Het vet hoeft alleen maar te worden aangevuld als de hamer Niet efficient werkt. Open het deksel van de vetcontainer bovenop de hamer met de meegeleverde pensleutel. Vul ongeveer 30g bij met het meegeleverde vet. De vetspecificatie is gebaseerd op lithium voor algemene toepassingen. Daar bij moet beslist de waaroor bedoelde olie van Worx worden gezruikt.
LET OP: Houd de vethouder uit het bereik van kinderen.
Trek de stekker uit het stopcontact.
Schroef de kap van de koolborstel los met de schroevendraaier.
Verwijder de koolborstel. Controller de lenghte van de borstel en verrang deze als de lenghte minder is dan 6 mm. Wonneer u de borstels verrangt, moet u ze.altijd allebei verrangen, zichs als een van beiden langer is dan 6 mm.
Schroef de kap van de koolborstel volledig in. Controller of het gereedschap werkt; Laat het enkele minuten draaien voordat u het gebruikt zodat de borstels de kans krijgen zich aan te passen.
- Verminder de druk op de boor als de boor op het punt staat door te breken. Dit voorkomt dat de boor vast gaat zitten.
- Boor, als u een groot gat boort, eerst een proefgat met eenkleinere boor.
- Pas.altijd druk in een rechte lijn toe op uw boor, en zo möglichk met rechte hoeken\ aar het werkstuk.
- Verander de bedieningsstand nooit als de boor loopt.
- Pas geen excessieve druk toe als u de beitelfunctie gezruikt. Hoge druk versnelt het werk Niet.
ONDERHOUD
Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparations of onderhoud uitvoert.
Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of要去itvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap algijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij
van stof. Er können vonden zichtaar� in de ventilatiegleuven. Dit is normala en leidt nicht tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant,� vertegenwoordiger of een ander bevoegt persoon.
PROBLEM OPLOSSEN
- Als uw elektrisch gereedschap Niet start, moet u eerst de stekker in het stopcontact controleren.
- Als uw hamerijdens gebruik te heet worden moet u de schakelaar maar de boorstand zetten en uw boor 2 Minutes lang+zonder werkleading laden draaien.
- Vul het vet in het vetbakje bij als de efficiëntie van uw hamer te laag is.
- Controller of het gereedschap bot is als uw hamer Niet efficiennt meer is.
- Als u een fout nicht kurz herstellen kurz u het gereedschap terugbrengen maar een geautoriseerd verkooppunt vor reparatie.
BESCHERMING VAN HET MILIEU
Afgedankte elektrische producten
kunt u Niet met het normale huisafval
weggooien. Breng deze producten,
indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.
CONFORMITEITVERKLARING
Verklaren dat het product,
Beschrijving WORX Boorhamer
Type WX333 (330~359-aanduiding van machinerie, kenmerkend voor Boorhamer)
Functie Verschillende materialen hameren
Overeenkomt met de volgende richtlijnen, 2006/42/EC, 2011/65/EU, 2014/30/EU
Standaards in overeenstemming met, EN 60745-1, EN 60745-2-6, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3
De person die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe)Ltd, PO Box 6242 Newbury RG14 9LT UK
Suzhou 2016/03/17
Allen Ding
Plaatsvervangend Chief Ingenieur, Testen en Certificering
