Termék típusa	Elszívó
Márka	ZANUSSI
Modell	ZHB90460XA
Méretek (Szé x Mé x Ma)	900 x 500 x 600 mm (becsült)
Nettó tömeg	20 kg (becsült)
Elektromos tápellátás	220-240 V, 50 Hz
Motor teljesítmény	250 W (becsült)
Világítás	2 halogén lámpa 4W (E14)
Sebességfokozatok száma	3
Vezérlés	Nyomógombok
Beépítés típusa	Elszívó (kivezető) vagy szűrő (visszaforgató)
Minimális távolság a főzőlaptól	65 cm
Zsírszűrő	Alumínium, mosogatógépben mosható (2 havonta)
Aktívszén szűrő	4 havonta cserélendő (nem mosható)
Külső anyag	Rozsdamentes acél
Szigetelési osztály	II (modelltől függően, ellenőrizze az adattáblát)
Biztonság	Földelés kötelező, ha a szimbólum hiányzik
Karbantartás	Nedves ruhával és semleges tisztítószerrel tisztítandó
Elérhető alkatrészek	Zsírszűrők, aktívszén szűrők, izzók
Garancia	2 év (alap)

Gyakran ismételt kérdések - ZHB90460XA ZANUSSI

Mi a minimális távolság a páraelszívó és a főzőlap között?

Az edények alátámasztási felülete és a páraelszívó alsó része közötti minimális távolság 65 cm legyen, kivéve ha a főzőlap utasításai nagyobb távolságot írnak elő, akkor azt kell betartani.

Használhatom a páraelszívót elszívó üzemmódban?

Igen, a páraelszívó telepíthető elszívó (kültéri kivezetés) vagy szűrő (belső visszaforgatás) változatban. Az elszívó változat ajánlott a jobb hatékonyság érdekében.

Hogyan kell tisztítani a zsírszűrőket?

Az alumínium zsírszűrőket legalább 2 havonta kell tisztítani kézzel semleges tisztítószerrel vagy mosogatógépben. Az esetleges elszíneződés nem befolyásolja a hatékonyságot.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrő nem mosható, és 4 havonta kell cserélni, vagy gyakrabban intenzív használat esetén.

Hogyan kell cserélni a páraelszívó izzóit?

Először húzza ki a páraelszívót. Győződjön meg arról, hogy az izzók kihűltek. Cserélje ki az izzókat azonos típusúra: ø35, E14, 4W. Ha a reflektor sérült, lépjen kapcsolatba a gyártóval.

Földelnem kell a páraelszívót?

Ellenőrizze a készülék belsejében lévő adattáblát. Ha a II. szigetelési osztály szimbólum (négyzet a négyzetben) jelen van, a földelés nem szükséges. Ellenkező esetben a készüléket földelni kell az elektromos előírásoknak megfelelően.

Mit tegyek, ha a tápkábel megsérül?

A sérült tápkábelt a gyártónak, a vevőszolgálatának vagy szakképzett személynek kell kicserélnie a veszély elkerülése érdekében.

Tilos a páraelszívó alatt flambírozni?

Igen, tilos flambírozni a páraelszívó alatt a tűzveszély miatt. Legyen óvatos a sütés során is.

Felszerelhető a páraelszívó gáztűzhely fölé?

Igen, feltéve, hogy betartja a minimális 65 cm távolságot és biztosítja a helyiség megfelelő szellőzését a túlzott nyomáscsökkenés elkerülése érdekében.

Hogyan állítsam be a motor sebességét?

Használja a gombokat: A a világításhoz, B az 1. sebességhez (BE/KI), C a 2. sebességhez, D a 3. sebességhez. Egyes modelleken a 'Beta kapcsoló' lehetővé teszi a motor fordulatszámának és a világítás kiválasztását.

HASZNÁLATI ÚTMUTATÓ ZHB90460XA ZANUSSI

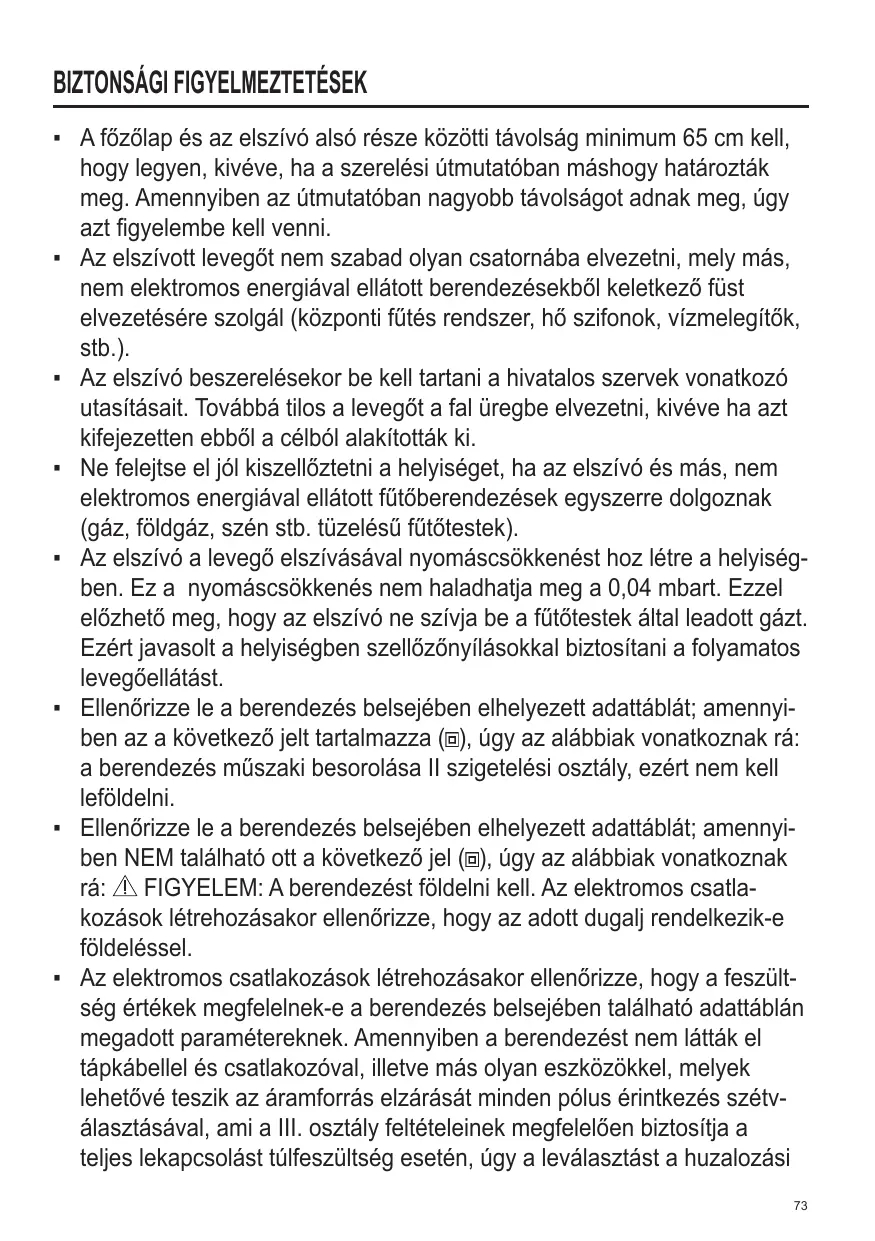

HU Használati útmutató 73

• A főzőlap és az elszívó alsó része közötti távolság minimum 65 cm kell, hogy legyen, kivéve, ha a szerelési útmutatóban máshogy határozták meg. Amennyiben az útmutatóban nagyobb távolságot adnak meg, úgy azt figyelembe kell venni.
• Az elszívott levegőt nem szabad olyan csatornába elvezetni, mely más, nem elektromos energiával ellátott berendezésekből keletkező füst elvezetésére szolgál (központi fűtés rendszer, hő szifonok, vízmelegítők, stb.).
• Az elszívó beszerelésekor be kell tartani a hivatalos szervek vonatkozó utasításait. Továbbá tilos a levegőt a fal üregbe elvezetni, kivéve ha azt kifejezetten ebből a célból alakították ki.
• Ne felejtse el jól kiszellőztetni a helyiséget, ha az elszívó és más, nem elektromos energiával ellátott fűtőberendezések egyszerre dolgoznak (gáz, földgáz, szén stb. tüzelésű fűtőtestek).
• Az elszívó a levegő elszívásával nyomáscsökkenést hoz létre a helyiségben. Ez a nyomáscsökkenés nem haladhatja meg a 0,04 mbart. Ezzel előzhető meg, hogy az elszívó ne szívja be a fűtőtestek által leadott gázt. Ezért javasolt a helyiségben szellőzőnyílásokkal biztosítani a folyamatos levegőellátást.
• Ellenőrizze le a berendezés belsejében elhelyezett adattáblát; amennyiben az a következő jelt tartalmazza (☐), úgy az alábbiak vonatkoznak rá: a berendezés műszaki besorolása II szigetelési osztály, ezért nem kell leföldelni.
• Ellenőrizze le a berendezés belsejében elhelyezett adattáblát; amennyiben NEM található ott a következő jel (☐), úgy az alábbiak vonatkoznak rá: ⚠️ FIGYELEM: A berendezést földelni kell. Az elektromos csatlakozások létrehozásakor ellenőrizze, hogy az adott dugalj rendelkezik-e földeléssel.
• Az elektromos csatlakozások létrehozásakor ellenőrizze, hogy a feszültség értékek megfelelnek-e a berendezés belsejében található adattáblán megadott paramétereknek. Amennyiben a berendezést nem látták el tápkábellel és csatlakozóval, illetve más olyan eszközökkel, melyek lehetővé teszik az áramforrás elzárását minden pólus érintkezés szétválasztásával, ami a III. osztály feltételeinek megfelelően biztosítja a teljes lekapcsolást túlfeszültség esetén, úgy a leválasztást a huzalozási

szabályoknak megfelelően az állandó kábelezésben kell biztosítani. Amennyiben az egysége rendelkezik tápkábellel és csatlakozóval, úgy ezeket helyezze úgy el, hogy könnyen hozzáférhetőek legyenek.

• A berendezés tisztításának vagy karbantartásának megkezdése előtt mindig kapcsolja ki a berendezés áramellátását.
• Balesetveszély elkerülése céljából a sérült tápkábelt kizárólag a gyártó, annak szakszervize vagy hasonló képesítéssel rendelkező személy cserélheti ki.
• Vigyázat: a csavarok vagy más rögzítő elemek be nem szerelése balesetveszélyes és elektromos veszéllyel járhat.
• A berendezést a használati útmutatónak megfelelően kizárólag megfelelő képesítéssel rendelkező személy szerelheti be.

A terméken vagy annak csomagolásán feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető szokásos háztartási hulladékként, hanem a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Ha Ön gondoskodik arról, hogy a kiselejtezett termék megfelelő módon kerüljön elhelyezésre, akkor ezzel hozzájárul a hulladékká vált készülék nem szabályos elhelyezése miatti potenciális káros következmények elkerüléséhez. A termék újrahasznosításával kapcsolatban a helyileg illetékes hivatal, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

• Kerülje lángképző anyagok használatát a berendezés mellett (flambírozás).
• Ne flambírozzon az elszívó alatt.
• Sütéskor ügyeljen arra, hogy az olaj vagy a zsiradék ne gyulladjon be. A használt olaj különösen veszélyes. Ne használjon bevonat nélküli elektromos rácsokat.
• A tüzveszély elkerülése végett mindig tartsa be az olajszűrő tisztítására és a zsírlerakódások eltávolítására vonatkozó előírásokat.
• Ezt a készüléket 8 éves és idős-ebb gyerekek, illetve csökkent fizikai, érzékszervi vagy ért- elmi képességű, illetve kellő tapasztalattal és tudással nem rendelkező személyek csak akkor használhatják, ha közben felügyelik őket vagy a készülék biztonságos használatára me-gtanították őket és megértett-ék a kapcsolódó veszélyeket. A gyerekek nem játszhatnak a készülékkel. A tisztítást és karbantartást nem végezhetik gyerekek felügyelet nélkül.
• Vigyázat: a hozzáférhető elemek felmelegedhetnek a főzésh-ez használt eszközökkel való használat során.
• Ez a konyhai páraelszívó otthoni konyhába, főzőlapok, főző berendezések és más konyhai

eszközök fölé szerelhető be.

HASZNÁLAT

• SZÜRÖ VAGY ELVEZETÖ VÁLTOZAT?
• Az elszívó két üzemmódban szerelhető be: szűrő vagy elvezető változatban. Beszerelés előtt el kell döntenie, melyik változatot szándékozik igénybe venni.
• A jobb eredmény érdekében, amennyiben az lehetséges, javasoljuk elvezető üzemmódban beszerelni az elszívót.
  Elvezető változat
• Az elszívó megtisztítja a levegőt és az elvezető csatornán ke-resztül kivezeti a levegőt.
  Szűrő változat
• Az elszívó megtisztítja a levegőt és a megtisztított levegőt vissza-forgatja a helyiségbe.

KARBANTARTÁS

• A megfelelő karbantartás biztosítja a helyes és hosszú távú használatot.
• A használat mértékétől függően minden zsírlerakódást el kell távolítani a berendezésről (legalább kéthavonta). A tisztítás során kerülje a súroló vagy dörzsölő felületű eszközök használatát,

nehogy korróziót okozzanak. A kívül festett felületű rész- eket langyos vízbe mártott és semleges mosogatószerrel átitatott kendővel törölje át. Az acél, réz vagy sárgaréz elemek külsejét legjobb az adott anyag használati utasításában mega- dott tisztítószerekkel tisztítani. A berendezés belsejét denaturált szeszbe mártott ronggyal vagy kefével lehet tisztítani.

• Tüzveszély megelőzése céljából használattól függően, de legalább 2 havonta.
• Kézileg vagy mosogatógépben semleges mosogatószer használatával. Mosogatógépben való mosás esetén az esetleges elszíneződés semmilyen módon nem befolyásolja a szűrő működését.

- Az aktív szénszűrő se nem tisztítható és se nem újítható fel, ezért kb. 4 havonta (illetve intenzív használat esetén sűrűbben) cserélni kell.

A kapcsoló: villany felkapcsolása.
B kapcsoló: KI/BE kapcsoló, motor első fokozat.
C kapcsoló: motor második fokozat.
D kapcsoló: motor harmadik fokozat.

Modell ZHB60460XA, ZHB90460XA:

1: Motor első fokozat.
0: Kikapcsolt motor
2: Motor második fokozat
Villany KIKAPCSOLVA
- : Villany BEKAPCSOLVA

VILÁGÍTÁS

Modell ZHB60460XA, ZHB90460XA:

Kapcsolja le az elszívó áramellátását.

⚠ Vigyázat! Bizonyosodjon meg arról, hogy kihültek a villanykörték, mielőtt megérinti őket. Kizárólag ugyan olyan típusú lámpákra cserélje őket (ø35, E14, 4W).

Balesetek elkerülése céljából a sérült reflektort kizárólag a gyártó, annak szakszervize, illetve ha- sonló képesítésekkel rendelkező személy cserélheti ki.
