Typ produktu	Okap kuchenny
Marka	ZANUSSI
Model	ZHB90460XA
Wymiary (S x G x W)	900 x 500 x 600 mm (szacunkowo)
Masa netto	20 kg (szacunkowo)
Zasilanie elektryczne	220-240 V, 50 Hz
Moc silnika	250 W (szacunkowo)
Oświetlenie	2 żarówki halogenowe 4W (E14)
Liczba prędkości	3
Sterowanie	Przyciski
Typ instalacji	Wyciągowa (odprowadzanie) lub filtrująca (recyrkulacja)
Minimalna odległość od płyty grzewczej	65 cm
Filtr tłuszczowy	Aluminiowy, zmywalny w zmywarce (co 2 miesiące)
Filtr węglowy	Wymieniać co 4 miesiące (niezmywalny)
Materiał zewnętrzny	Stal nierdzewna
Klasa izolacji	II (zależnie od modelu, sprawdź tabliczkę)
Bezpieczeństwo	Uziemienie obowiązkowe, jeśli brak symbolu
Konserwacja	Czyszczenie wilgotną szmatką i neutralnym detergentem
Części zamienne dostępne	Filtry tłuszczowe, filtry węglowe, żarówki
Gwarancja	2 lata (standardowo)

Często zadawane pytania - ZHB90460XA ZANUSSI

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość między powierzchnią podparcia garnków a dolną częścią okapu musi wynosić 65 cm, chyba że instrukcje płyty grzewczej wskazują większą odległość, którą należy wówczas zachować.

Czy mogę używać okapu w wersji wyciągowej?

Tak, okap może być zainstalowany w wersji wyciągowej (odprowadzanie na zewnątrz) lub filtrującej (recyrkulacja wewnętrzna). Wersja wyciągowa jest zalecana dla lepszej wydajności.

Jak czyścić filtry tłuszczowe?

Aluminiowe filtry tłuszczowe należy czyścić co najmniej co 2 miesiące ręcznie neutralnym detergentem lub w zmywarce. Ewentualne odbarwienie nie wpływa na ich skuteczność.

Kiedy należy wymienić filtr węglowy?

Filtr z węglem aktywnym jest niezmywalny i należy go wymieniać co 4 miesiące, lub częściej w przypadku intensywnego użytkowania.

Jak wymienić żarówki w okapie?

Najpierw odłącz okap. Upewnij się, że żarówki ostygły. Wymień żarówki na identyczne modele: ø35, E14, 4W. W przypadku uszkodzenia reflektora skontaktuj się z producentem.

Czy muszę uziemić okap?

Sprawdź tabliczkę znamionową wewnątrz urządzenia. Jeśli obecny jest symbol izolacji II (kwadrat w kwadracie), uziemienie nie jest konieczne. W przeciwnym razie urządzenie musi być uziemione zgodnie z normami elektrycznymi.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Uszkodzony przewód zasilający powinien zostać wymieniony przez producenta, jego serwis lub wykwalifikowaną osobę, aby uniknąć zagrożenia.

Czy zabronione jest flambirowanie potraw pod okapem?

Tak, zabrania się flambirowania potraw pod okapem ze względu na ryzyko pożaru. Zachowaj również ostrożność podczas smażenia.

Czy okap może być zainstalowany nad kuchenką gazową?

Tak, pod warunkiem zachowania minimalnej odległości 65 cm i zapewnienia odpowiedniej wentylacji pomieszczenia, aby uniknąć nadmiernego podciśnienia.

Jak ustawić prędkość silnika?

Użyj przycisków: A do oświetlenia, B do pierwszej prędkości (ON/OFF), C do drugiej prędkości, D do trzeciej prędkości. W niektórych modelach sterowanie 'Przełącznik Beta' umożliwia wybór prędkości silnika i oświetlenia.

INSTRUKCJA OBSŁUGI ZHB90460XA ZANUSSI

PL Instrukcja użytkowania 89

HR Knjižica s uputama 94

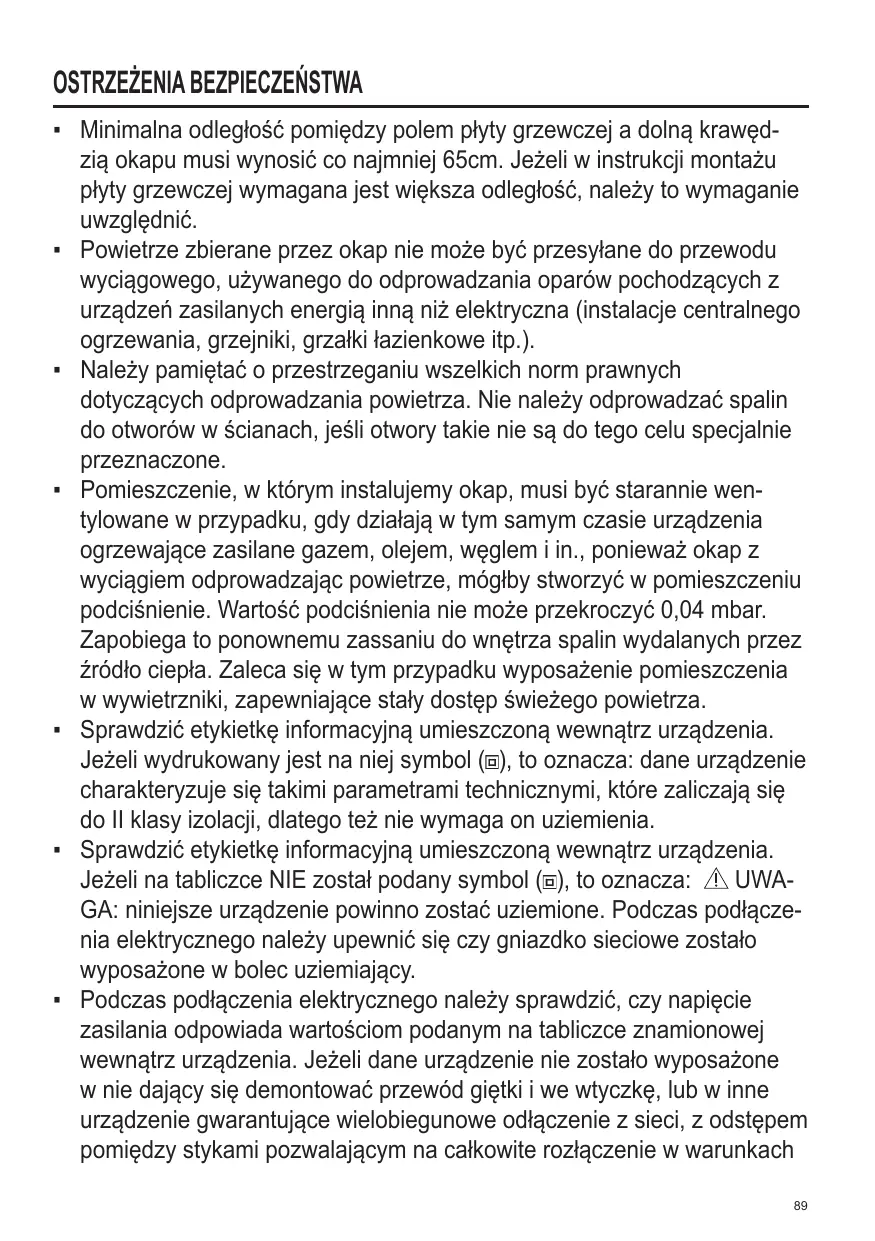

• Minimalna odległość pomiędzy polem płyty grzewczej a dolną krawędzią okapu musi wynosić co najmniej 65cm. Jeżeli w instrukcji montażu płyty grzewczej wymagana jest większa odległość, należy to wymaganie uwzględnić.
• Powietrze zbierane przez okap nie może być przesyłane do przewodu wyciągowego, używanego do odprowadzania oparów pochodzących z urządzeń zasilanych energią inną niż elektryczna (instalacje centralnego ogrzewania, grzejniki, grzałki łazienkowe itp.).
• Należy pamiętać o przestrzeganiu wszelkich norm prawnych dotyczących odprowadzania powietrza. Nie należy odprowadzać spalin do otworów w ścianach, jeśli otwory takie nie są do tego celu specjalnie przeznaczone.
• Pomieszczenie, w którym instalujemy okap, musi być starannie wentylowane w przypadku, gdy działają w tym samym czasie urządzenia ogrzewające zasilane gazem, olejem, węglem i in., ponieważ okap z wyciągiem odprowadzając powietrze, mógłby stworzyć w pomieszczeniu podciśnienie. Wartość podciśnienia nie może przekroczyć 0,04 mbar. Zapobiega to ponownemu zassaniu do wnętrza spalin wydalanych przez źródło ciepła. Zaleca się w tym przypadku wyposażenie pomieszczenia w wywietrzniki, zapewniające stały dostęp świeżego powietrza.
• Sprawdzić etykietkę informacyjną umieszczoną wewnątrz urządzenia. Jeżeli wydrukowany jest na niej symbol (☐), to oznacza: dane urządzenie charakteryzuje się takimi parametrami technicznymi, które zaliczają się do II klasy izolacji, dlatego też nie wymaga on uziemienia.
• Sprawdzić etykietkę informacyjną umieszczoną wewnątrz urządzenia. Jeżeli na tabliczce NIE został podany symbol (☐), to oznacza: ⚠ UWA-GA: niniejsze urządzenie powinno zostać uziemione. Podczas podłączenia elektrycznego należy upewnić się czy gniazdko sieciowe zostało wyposażone w bolec uziemiający.
• Podczas podłączenia elektrycznego należy sprawdzić, czy napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej wewnątrz urządzenia. Jeżeli dane urządzenie nie zostało wyposażone w nie dający się demontować przewód giętki i we wtyczkę, lub w inne urządzenie gwarantujące wielobiegunowe odłączenie z sieci, z odstępem pomiędzy stykami pozwalającym na całkowite rozłączenie w warunkach

III kategorii przepięcia, w takim przypadku należy użyć takiego urządzenia rozdzielającego od sieci. Jeżeli dane urządzenie wyposażone zostało w przewód zasilający i we wtyczkę, urządzenie należy ustawić w taki sposób, aby wtyczka była dostępna. Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji, należy wyłączyć urządzenie i wyjąć z gniazda zasilania.

• Jesli kabel zasilający jest uszkodzony, musi on zostac wymieniony przez producenta lub przez jego serwis techniczny lub przez inna osobe posiadajaca odpowiednie kwalifikacje, w celu unikniecia wszelkiego ryzyka.
• Uwaga: Jezeli w czasie montazu okapu nie beda użyte wymagane w niniejszych instrukcjach sruby lub inne urządzenia mocujace, moze to spowodowac ryzyko spiec elektrycznych.
• Montaz musi zostac wykonany zgodnie z niniejszymi instrukcjami i przez odpowiednio wykwalifikowany personel.

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie można traktować jak zwykłych odpadów, ale należy go zawieźć do punktu zajmującego się likwidacją urządzeń elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko i na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat utylizacji tego produktu można uzyskać w urzędzie miasta/ gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

• Należy unikać stosowania materiałów łatwopalnych w pobliżu urządzenia.
• Przy przyrządzaniu potraw nie dopuszcać do przerzucenia się płomienia na okap.
• W przypadku smażenia na patelni należy zawracać uwagę na to, aby olej czy tłuszcz nie zajęły się ogniem. Szczególnie niebezpieczny, z uwagi na swoją łatwopalność, jest olej. Nie stosować otwartych ru-sztów elektrycznych.
• W celu uniknięcia możliwego zagrożenia pożarem należy zawsze stosować się do instrukcji podczas czyszczenia filtrów przeciwłuszczowych i usuwania ewentualnych osadów tłuszczu na urządzeniu.
• Urządzenie może być używane przez osoby o obniżonych zdolnościach fizycznych, czuciowych lub umysłowych, lub też nieposiadające odpowiedniego doświadczenia lub wiedzy pod warunkiem, że osoby te znajdują się pod kontrolą, otrzymały instrukcję obsługi i rozumieją wiążące się z tym zagrożenia. Zabrania się wykorzystywania urządzenia do zabawy przez dzieci. Czyszczenie i konserwacja, których wykonanie leży w zakresie użytkownika, nie mogą być wykonywane

przez dzieci bez nadzoru.

• Uwaga: części dostępne okapów mogą być gorące, gdy używane są z innymi urządzeniami kuchennymi.
• Niniejszy okap może być używany tylko w warunkach domowych i przeznaczony jest do instalacji nad kuchenkami, urządzeniami do gotowania i podobnymi urządzeniami.

UŻYTKOWANIE

• FILTRUJACE CZY WYCIAGOWE?
• Okap moze byc zamontowany w wersji filtrujacej lub wyciągowej. Juz na poczatku należy okreslic typ instalacji. O ile to mozliwe, zalecamy zainstalo-wanie okapu w wersji wyciągowej, ktyra pozwala uzyskac wieksza skutecznosc.

Wersja wyciagowa

- Okap zasysa powietrze zawierajace opary i zapachy i wyprowadza na zewnatrz przez rure wylotowa.

Wersja filtrujaca

- Okap zasysa powietrze zawierające opary i zapachy, oczyszcza za pomoca filtra i zwraca oczyszczone powietrze z powrotem do pomieszczenia.

• Prawidłowa konserwacja gwarantuje właściwe i długotrwałe funkcjonowanie urządzenia.
• Oczyszczanie urządzenia z tłuszczu należy wykonywać okresowo, w zależności od intensywności użytkowania (co najmniej jeden raz na trzy miesiące). Unikać stosowania produktów, zawierających substancje korozyjne, ścierne. Aby oczyścić części urządzenia pokryte na zewnątrz lakierem, należy stosować szmatkę zanurzoną w letniej wodzie i obojętny detergent. Aby oczyścić z zewnątrz elementy stalowe, miedziane lub z mosiądzu, należy zawsze stosować produkty dla nich odpowiednie, zgodnie z instrukcjami ich użycia. Aby oczyścić wnętrze urządzenia, należy użyć szmatki lub szczotki zwilżonej denaturatem.

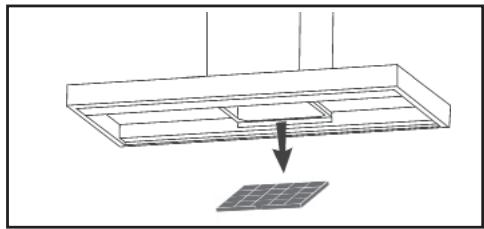

- Czyszczenie filtryw przeciwłuszczowych. Czyscic przynajmniej raz na 2 miesiące, aby uniknac ryzyka pozaru, w odniesieniu do produkcji.Myc z uzyciem neutralnego środka myjacego recznie lub w zmywarce. W przypadku mycia w zmywarce, ewentualne wystapienie odbarwienia nie wpływa w zaden sposyb na jakosc filtra.

- Aktywowany filtr węgla drzewnego nie nadaje się do czyszczenia i nie da się go odnowić oraz musi być wymieniany w przybliżeniu co 4 miesiące użytkowania lub częściej w przypadku szczególnie intensywnego użytkowania.

Przycisk A: Włacznik oswietlenia.

Przycisk B: Włacznik ON/OFF silnika na I predkosc obrotowa.

Przycisk C: Przelacznik II predkosci.

Przycisk D: Przelacznik III predkosci.

Modele ZHB60460XA, ZHB90460XA:

1: Pierwsza prędkość silnika.

0: Silnik wyłączony

2: Druga prędkość silnika

-♂:: światła WYŁĄCZONE

-światła WŁĄCZONE

OŚWIETLENIE

Modele ZHB60460XA, ZHB90460XA:

Należy odłączyć okap od zasilania elektrycznego.

Ostrzeżenie! Przed dotknięciem żarówek,ży upewnić się czy ostygły.

Wymienić na lampy tego samego typu (ø35, E14, 4W).

Jeśli reflektor został uszkodzony, może zostać wymieniony wyłącznie przez producenta, jego serwisanta lub osobę o podobnych kwalifikacjach w celu uniknięcia zagrożenia.
