Tipo di prodotto	Cappa aspirante
Marca	ZANUSSI
Modello	ZHB90460XA
Dimensioni (L x P x H)	900 x 500 x 600 mm (stimato)
Peso netto	20 kg (stimato)
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	250 W (stimato)
Illuminazione	2 lampade alogene 4W (E14)
Numero di velocità	3
Comando	Pulsanti
Tipo di installazione	Aspirante (estrazione) o filtrante (ricircolo)
Distanza minima dal piano cottura	65 cm
Filtro antigrasso	Alluminio, lavabile in lavastoviglie (ogni 2 mesi)
Filtro al carbone	Da sostituire ogni 4 mesi (non lavabile)
Materiale esterno	Acciaio inossidabile
Classe di isolamento	II (secondo il modello, verificare targhetta)
Sicurezza	Messa a terra obbligatoria se simbolo assente
Manutenzione	Pulizia con panno umido e detergente neutro
Ricambi disponibili	Filtri antigrasso, filtri al carbone, lampadine
Garanzia	2 anni (standard)

Domande frequenti - ZHB90460XA ZANUSSI

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la superficie di supporto delle pentole e la parte inferiore della cappa deve essere di 65 cm, salvo che le istruzioni del piano cottura indichino una distanza superiore che deve essere rispettata.

Posso utilizzare la cappa in versione aspirante?

Sì, la cappa può essere installata in versione aspirante (estrazione esterna) o filtrante (ricircolo interno). La versione aspirante è consigliata per una migliore efficienza.

Come pulire i filtri antigrasso?

I filtri antigrasso in alluminio devono essere puliti almeno ogni 2 mesi a mano con un detergente neutro o in lavastoviglie. Un eventuale scolorimento non ne pregiudica l'efficacia.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone attivo è non lavabile e deve essere sostituito ogni 4 mesi, o più spesso in caso di uso intensivo.

Come sostituire le lampadine della cappa?

Prima di tutto scollegate la cappa. Assicuratevi che le lampadine si siano raffreddate. Sostituite le lampadine con modelli identici: ø35, E14, 4W. In caso di proiettore danneggiato, contattate il produttore.

Devo collegare la cappa a terra?

Verificate la targhetta delle caratteristiche all'interno dell'apparecchio. Se il simbolo isolamento II (quadrato in un quadrato) è presente, la messa a terra non è necessaria. Altrimenti, l'apparecchio deve essere messo a terra secondo le norme elettriche.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo di alimentazione danneggiato deve essere sostituito dal produttore, dal suo servizio post-vendita o da una persona qualificata per evitare pericoli.

È vietato flambare alimenti sotto la cappa?

Sì, è vietato flambare cibi sotto la cappa a causa dei rischi di incendio. Fate anche attenzione durante le fritture.

La cappa può essere installata sopra un fornello a gas?

Sì, a condizione di rispettare la distanza minima di 65 cm e di garantire un'adeguata ventilazione dell'ambiente per evitare una depressione eccessiva.

Come regolare la velocità del motore?

Utilizzare i pulsanti: A per l'illuminazione, B per la 1a velocità (ON/OFF), C per la 2a velocità, D per la 3a velocità. Su alcuni modelli, il comando 'Commutatore Beta' consente di selezionare i regimi motore e l'illuminazione.

MANUALE UTENTE ZHB90460XA ZANUSSI

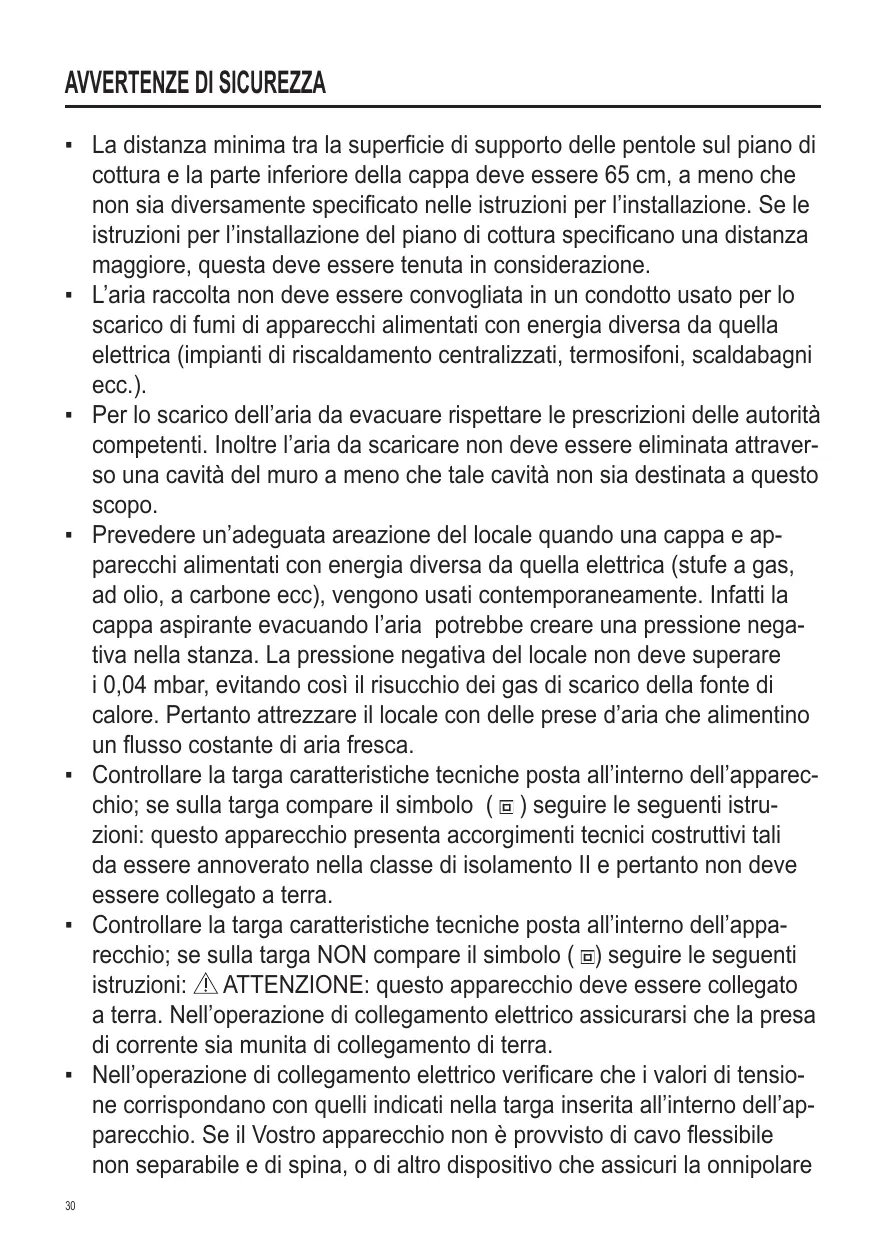

IT Libretto di uso 30

• La distanza minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa deve essere 65 cm, a meno che non sia diversamente specificato nelle istruzioni per l'installazione. Se le istruzioni per l'installazione del piano di cottura specificano una distanza maggiore, questa deve essere tenuta in considerazione.
• L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).
• Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo.
• Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe creare una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d'aria che alimentino un flusso costante di aria fresca.
• Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa compare il simbolo (☐) seguire le seguenti istruzioni: questo apparecchio presenta accorgimenti tecnici costruttivi tali da essere annoverato nella classe di isolamento II e pertanto non deve essere collegato a terra.
• Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa NON compare il simbolo (☐) seguire le seguenti istruzioni: ⚠️ ATTENZIONE: questo apparecchio deve essere collegato a terra. Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra.
• Nell'operazione di collegamento elettrico verificare che i valori di tensione corrispondano con quelli indicati nella targa inserita all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altro dispositivo che assicuri la onnipolare

disinserzione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, allora tali dispositivi di separazione dalla rete devono essere previsti nella rete di alimentazione conformemente alle regole di installazione. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.

• Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
• Attenzione: la mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica.
• L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o i l negozio in cui è stato acquistato il prodotto.

• Evitare l'uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell'apparecchio.
• Non cucinare “flambè” sotto la cappa.
• Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infiammabilità è l'olio già usato. Non usare griglie elettriche scoperte.
• Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la pulizia dei filtri anti-grasso e la rimozione di eventuali depositi di grasso sull'apparec-chio.

• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni da persone responsabili della loro sicurezza relative all'u-so sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• Attenzione: parti accessibili possono diventare calde quando usate con apparecchi di cottura.

• Questa cappa da cucina è destinata ad essere installata sopra cucine per uso domestico, dispositivi di cottura e apparecchi per cucine similari.

USO

• FILTRANTE O ASPIRANTE ?
• La cappa puo' essere in versione aspirante o in versione filtrante.
• Decidere sin dall'inizio il tipo di installazione.
• Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).
  Versione aspirante.
• La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico.
  Versione filtrante
• La cappa depura l'aria e la re-immette pulita nella stanza.

MANUTENZIONE

• Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.
• La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno ogni 2 mesi).

Evitare l'uso di prodotti contenenti abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, seguendo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.

• Pulire i filtri antigrasso in rapporto all'uso, almeno ogni 2 mesi per evitare rischi di incendio.
• Lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

- I filtri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti approssimativamente ogni 4 mesi, o piu' frequentemente secondo l'uso.

Tasto A: interruttore accensione luce.

Tasto B: interruttore accensione ON/OFF motore alla I velocità.

Tasto C: interruttore II velocità.

Tasto D: interruttore III velocità.

Modelli ZHB60460XA, ZHB90460XA:

1 : Motore alla prima velocità.
0 : OFF motore.
2 : Motore alla seconda velocità.
·OFF Luci
- : ON Luci

ILLUMINAZIONE

Modelli ZHB60460XA, ZHB90460XA:

Disinserire l'apparecchio dalla rete elettrica.

⚠️ Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire con lampade dello stesso tipo (ø35, E14, 4W).

Se la luce LED è danneggiata, deve essere sostituito dal costruttore o dal

suo servizio assistenza o da persone similmente qualificate, al fine di evitare un pericolo.
