Type de produit	Hotte aspirante
Marque	ZANUSSI
Modèle	ZHB90460XA
Dimensions (L x l x H)	900 x 500 x 600 mm (estimé)
Poids net	20 kg (estimé)
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	250 W (estimé)
Éclairage	2 lampes halogènes 4W (E14)
Nombre de vitesses	3
Commande	Boutons poussoirs
Type d'installation	Aspirante (extraction) ou filtrante (recyclage)
Distance minimale au plan de cuisson	65 cm
Filtre à graisse	Aluminium, lavable au lave-vaisselle (tous les 2 mois)
Filtre à charbon	À remplacer tous les 4 mois (non lavable)
Matériau extérieur	Acier inoxydable
Classe d'isolation	II (selon modèle, vérifier plaque)
Sécurité	Mise à la terre obligatoire si symbole absent
Entretien	Nettoyage avec chiffon humide et détergent neutre
Pièces détachées disponibles	Filtres à graisse, filtres à charbon, ampoules
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - ZHB90460XA ZANUSSI

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale entre la surface de support des casseroles et la partie inférieure de la hotte doit être de 65 cm, sauf si les instructions du plan de cuisson indiquent une distance supérieure qui doit alors être respectée.

Puis-je utiliser la hotte en version aspirante ?

Oui, la hotte peut être installée en version aspirante (évacuation extérieure) ou filtrante (recyclage intérieur). La version aspirante est recommandée pour une meilleure efficacité.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium doivent être nettoyés au moins tous les 2 mois à la main avec un détergent neutre ou au lave-vaisselle. Une décoloration éventuelle n'affecte pas leur efficacité.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon activé est non lavable et doit être remplacé tous les 4 mois, ou plus souvent en cas d'utilisation intensive.

Comment remplacer les ampoules de la hotte ?

Débranchez d'abord la hotte. Assurez-vous que les ampoules ont refroidi. Remplacez les ampoules par des modèles identiques : ø35, E14, 4W. En cas de projecteur endommagé, contactez le fabricant.

Dois-je relier la hotte à la terre ?

Vérifiez la plaque des caractéristiques à l'intérieur de l'appareil. Si le symbole isolation II (carré dans un carré) est présent, la mise à la terre n'est pas nécessaire. Sinon, l'appareil doit être mis à la terre conformément aux normes électriques.

Que faire si le câble d'alimentation est endommagé ?

Le câble d'alimentation endommagé doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger.

Est-il interdit de flamber des aliments sous la hotte ?

Oui, il est interdit de flamber des mets sous la hotte en raison des risques d'incendie. Soyez également prudent lors des fritures.

La hotte peut-elle être installée au-dessus d'une cuisinière à gaz ?

Oui, à condition de respecter la distance minimale de 65 cm et d'assurer une aération adéquate de la pièce pour éviter une dépression excessive.

Comment régler la vitesse du moteur ?

Utilisez les boutons : A pour l'éclairage, B pour la 1ère vitesse (ON/OFF), C pour la 2e vitesse, D pour la 3e vitesse. Sur certains modèles, la commande 'Commutateur Beta' permet de sélectionner les régimes moteur et l'éclairage.

MODE D'EMPLOI ZHB90460XA ZANUSSI

FR Manuel d'utilisation 10

• La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit mesurer 65 cm, sauf si les instructions pour l'installation sont différentes. Si les instructions pour l'installation du plan de cuisson indiquent une distance supérieure, cette dernière doit être respectée.
• L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).
• Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.
• Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant.
• Contrôler la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (☐) figure sur la plaque suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d'isolation II ; il ne doit donc pas être relié à la terre.
• Contrôler la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (☐) NE figure pas sur la plaque suivre les instructions suivantes: ⚠️ ATTENTION: cet appareil doit être relié à la terre. Lors du raccordement électrique s'assurer que la prise de courant est équipée d'une connexion de mise à la terre.
• Lors du raccordement électrique assurez-vous que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les

pôles du réseau, avec une distance d'ouverture entre les contacts permettant la déconnexion complète en termes de catégorie de surtension III, ces dispositifs de séparation du réseau doivent alors être prévus dans l'alimentation électrique en conformité avec les règles de l'installation. Si votre appareil est muni d'un câble d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible.

• Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur ou son service d'assistance technique, ou toutefois par une personne adéquatement qualifiée, afin d'éviter tout danger.
• Avertissement: Si vous n'installez pas les vis ou dispositifs de fixation conformément à ces instructions cela pourrait engendrer des risques électriques.
• L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau muni-cipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

• Evitez d'utiliser des matériaux qui provoquent des flammes à proximité de l'appareil.
• Il est interdit de flamber des mets sous la hotte de cuisine.
• Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l'huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts.
• Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil.
• Cet appareil n'a pas été conçu pour être utilisé par des enfants âgés de moins de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l'utilisation sécuritaire de l'équipement et la compréhension des dangers qui lui sont inhérents. Les enfants ne devraient pas jouer avec l'appareil. Le nettoyage et l'entretien destinée à être exécutée par l'utilisateur ne doivent pas être

effectuées par des enfants sans surveillance.

• Attention : des parties accessibles peuvent se réchauffer lorsqu'elles sont utilisées avec des appareils de cuisson.
• Cette hotte de cuisine est conçue pour être installée au-dessus de cuisinières à usage domestique, dispositifs de cuisson et appareils similaires.

UTILISATION

• FILTRANTE OU ASPIRANTE?
• La hotte peut être installée en version aspirante ou en version filtrante.
• Le type d'installation doit être choisi d'emblée.
• Pour une plus grande efficacité, il est recommandé, dans la mesure du possible, d'installer la hotte en version aspirante.

■ Version aspirante
- La hotte filtre l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation.

■ || Version filtrante

- La hotte filtre l'air et l'expulse à l'intérieur de la pièce.

ENTRETIEN

- Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre

appareil dans le temps.

- L'élimination, d'éventuels dépôts de graisse sur l'appareil, doit être effectuée en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseillé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

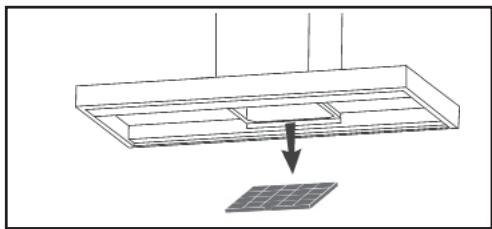

• Nettoyer les filtres à graisse au moins une fois tous les 2 mois pour prévenir le risque d'incendie, en ce qui concerne l'utilisation.
• Laver les filtres avec un détergent neutre à la main ou au lave-vaisselle. En cas de lavage au lave-vaisselle, une éventuelle décoloration ne compromet en aucun cas l'efficacité des filtres.

- Le filtre à charbon de bois activé ne doit pas être nettoyé, est irrenouvelable et doit être remplacé tous les 4 mois d'utilisation ou plus souvent en cas d'utilisation particulièrement intensive.

Touche A = Interrupteur d'éclairage.

Touche B = Interrupteur ON/OFF moteur 1e vitesse.

Touche C = Interrupteur 2e vitesse.

Touche D = Interrupteur 3e vitesse.

Modèles ZHB60460XA, ZHB90460XA:

Contrôle « Commutateur Beta »

1: Premier régime moteur.

0: Moteur éteint

2: Deuxième régime moteur

- : lumières ÉTEINTES

- : lumières ALLUMÉES

ÉCLAIRAGE

Modèles ZHB60460XA, ZHB90460XA:

Débranchez la hotte de l'alimentation électrique.

⚠ Attention! Avant de toucher les ampoules, assurez-vous qu'elles ont refroidi.

Remplacer par des lampes du même type (ø35, E14, 4W).

Si le projecteur a été endommagé, il ne peut être remplacé que par le fabricant, son technicien de maintenance ou une personne de qualification similaire afin d'éviter tout danger.
