Tuotetyyppi	Liesituuletin
Merkki	ZANUSSI
Malli	ZHB90460XA
Mitat (L x S x K)	900 x 500 x 600 mm (arvioitu)
Nettopaino	20 kg (arvioitu)
Sähköliitäntä	220-240 V, 50 Hz
Moottorin teho	250 W (arvioitu)
Valaistus	2 halogeenilamppua 4W (E14)
Nopeuksien määrä	3
Ohjaus	Painonapit
Asennustyyppi	Poistoilma (ulospuhallus) tai kiertoilmakäyttö (kierrätys)
Vähimmäisetäisyys liedestä	65 cm
Rasvasuodatin	Alumiini, konepesun kestävä (joka 2 kk)
Hiilisuodatin	Vaihdettava joka 4 kk (ei pestävä)
Ulkomateriaali	Ruostumaton teräs
Eristysluokka	II (mallin mukaan, tarkista kilpi)
Turvallisuus	Maadoitus pakollinen jos symboli puuttuu
Huolto	Puhdistus kostealla liinalla ja neutraalilla pesuaineella
Varaosat saatavilla	Rasvasuodattimet, hiilisuodattimet, lamput
Takuu	2 vuotta (vakio)

Usein kysytyt kysymykset - ZHB90460XA ZANUSSI

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä?

Vähimmäisetäisyys kattiloiden tukipinnasta liesituulettimen alaosaan on oltava 65 cm, ellei keittotason ohjeissa ole määritelty suurempaa etäisyyttä, jota tulee noudattaa.

Voinko käyttää liesituuletinta poistoilma-versiona?

Kyllä, liesituuletin voidaan asentaa joko poistoilmaversioksi (ulospuhallus) tai kiertoilmaversioksi (sisäinen kierrätys). Poistoilmaversio on suositeltavampi paremman tehokkuuden vuoksi.

Miten rasvasuodattimet puhdistetaan?

Alumiiniset rasvasuodattimet on puhdistettava vähintään 2 kuukauden välein käsin neutraalilla pesuaineella tai astianpesukoneessa. Mahdollinen värimuutos ei vaikuta niiden tehokkuuteen.

Milloin hiilisuodatin pitää vaihtaa?

Aktiivihiilisuodatin on ei pestävä ja se on vaihdettava 4 kuukauden välein, tai useammin runsaan käytön yhteydessä.

Miten liesituulettimen lamput vaihdetaan?

Irrota ensin liesituuletin pistorasiasta. Varmista, että lamput ovat jäähtyneet. Vaihda lamput samanlaisiin malleihin: ø35, E14, 4W. Jos projekti on vaurioitunut, ota yhteyttä valmistajaan.

Pitääkö liesituuletin maadoittaa?

Tarkista laitteen sisällä oleva ominaisuuskilpi. Jos toisistaan erotetun toisen neliön muotoinen luokan II symboli (neliö neliön sisällä) on merkitty, maadoitusta ei tarvita. Muussa tapauksessa laite on maadoitettava sähköstandardien mukaisesti.

Mitä tehdä, jos sähköjohto on vaurioitunut?

Vaurioitunut sähköjohto on vaihdettava valmistajan, sen huoltopalvelun tai pätevän henkilön toimesta vaaratilanteiden välttämiseksi.

Onko ruoan liekittäminen liesituulettimen alla kielletty?

Kyllä, ruokien liekittäminen liesituulettimen alla on kielletty palovaaran vuoksi. Ole myös varovainen uppopaistaessasi.

Voidaanko liesituuletin asentaa kaasulieden yläpuolelle?

Kyllä, edellyttäen että vähimmäisetäisyys 65 cm säilytetään ja huoneen riittävä tuuletus varmistetaan liiallisen alipaineen välttämiseksi.

Miten moottorin nopeus säädetään?

Käytä painikkeita: A valaistus, B 1. nopeus (ON/OFF), C 2. nopeus, D 3. nopeus. Joissakin malleissa 'Beta-kytkin' mahdollistaa moottorin nopeuksien ja valaistuksen valinnan.

KÄYTTÖOHJE ZHB90460XA ZANUSSI

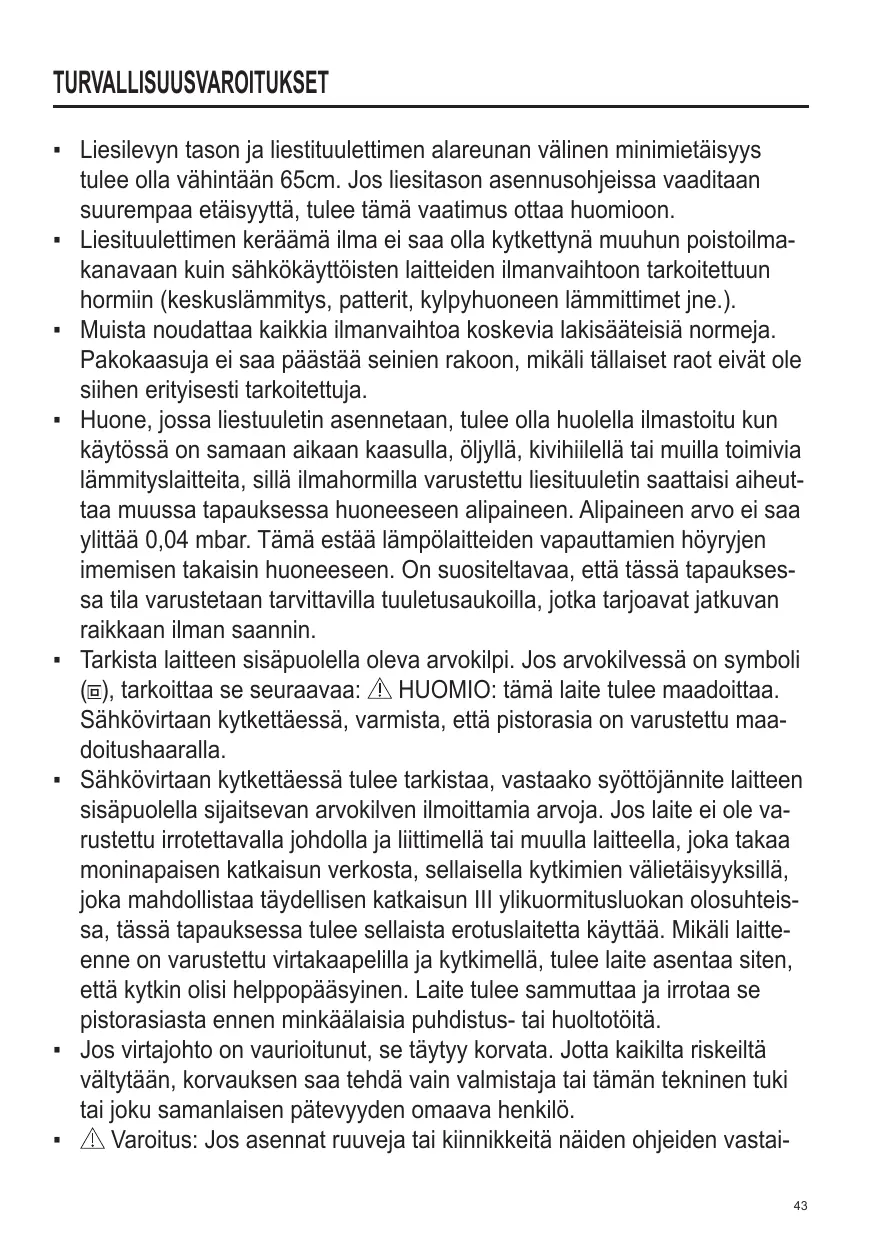

• Liesilevyn tason ja liestituulettimen alareunan välinen minimietäisyys tulee olla vähintään 65cm. Jos liesitason asennusohjeissa vaaditaan suurempaa etäisyyttä, tulee tämä vaatimus ottaa huomioon.
• Liesituulettimen keräämä ilma ei saa olla kytkettynä muuhun poistoilmakanavaan kuin sähkökäyttöisten laitteiden ilmanvaihtoon tarkoitettuun hormiin (keskuslämmitys, patterit, kylpyhuoneen lämmittimet jne.).
• Muista noudattaa kaikkia ilmanvaihtoa koskevia lakisääteisiä normeja. Pakokaasuja ei saa päästää seinien rakoon, mikäli tällaiset raot eivät ole siihen erityisesti tarkoitettuja.
• Huone, jossa liestuuletin asennetaan, tulee olla huolella ilmastoitu kun käytössä on samaan aikaan kaasulla, öljyllä, kivihiilellä tai muilla toimivia lämmityslaitteita, sillä ilmahormilla varustettu liesituuletin saattaisi aiheuttaa muussa tapauksessa huoneeseen alipaineen. Alipaineen arvo ei saa ylittää 0,04 mbar. Tämä estää lämpölaitteiden vapauttamien höyryjen imemisen takaisin huoneeseen. On suositeltavaa, että tässä tapauksessa tila varustetaan tarvittavilla tuuletusaukoilla, jotka tarjoavat jatkuvan raikkaan ilman saannin.
• Tarkista laitteen sisäpuolella oleva arvokilpi. Jos arvokilvessä on symboli (☐), tarkoittaa se seuraavaa: ⚠️ HUOMIO: tämä laite tulee maadoittaa. Sähkövirtaan kytkettäessä, varmista, että pistorasia on varustettu maadoitushaaralla.
• Sähkövirtaan kytkettäessä tulee tarkistaa, vastaako syöttöjännite laitteen sisäpuolella sijaitsevan arvokilven ilmoittamia arvoja. Jos laite ei ole varustettu irrotettavalla johdolla ja liittimellä tai muulla laitteella, joka takaa moninapaisen katkaisun verkosta, sellaisella kytkimien välietäisyyksillä, joka mahdollistaa täydellisen katkaisun III ylikuormitusluokan olosuhteissa, tässä tapauksessa tulee sellaista erotuslaitetta käyttää. Mikäli laitteenne on varustettu virtakaapelilla ja kytkimellä, tulee laite asentaa siten, että kytkin olisi helppopääsyinen. Laite tulee sammuttaa ja irrotaa se pistorasiasta ennen minkäälaisia puhdistus- tai huoltotöitä.
• Jos virtajohto on vaurioitunut, se täytyy korvata. Jotta kaikilta riskeiltä vältytään, korvauksen saa tehdä vain valmistaja tai tämän tekninen tuki tai joku samanlaisen pätevyyden omaava henkilö.
• Varoitus: Jos asennat ruuveja tai kiinnikkeitä näiden ohjeiden vastai-

sesti, tämä toimenpide voi aiheuttaa sähköiskun vaaran.

- Asennus tulee suorittaa näiden ohjeiden mukaisesti pätevän henkilöstön avulla.

Merkki tuotteessa tai sen asiakirjoissa tarkoittaa, että laitetta ei saa hävittää kotitalousjätteiden mukana, vaan se tulee toimittaa sopivaan sähkö- ja elektroniikkalaitteiden kierrätyskeskukseen. Tuotteen hävittäminen oikealla tavalla auttaa välttämään mahdollisia ympäristö- ja terveyshaittoja, joita saattaa aiheutua sen vääränlaisesta käytöstä poistamisesta. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

• Vältä palavien materiaalien käyttöä laitteen lähettyvillä.
• Paistinpannulla paistaessa tulee muistaa, ettei öljy tai rasva syttyisi palamaan. Erityisen vaarallinen, palavuutensa takia, on öljy. Älä käytä avoimia sähkögrillejä.
• Mahdollisten tulipalojen välttämiseksi, toimi aina ohjeiden mukaisesti rasvasuodattimia puhdistettaessa ja mahdollisia rasvakertymiä poistettaessa.
• Laitetta voivat käyttää henkilöt, joilla on alentunut fyysinen, tunteellinen tai henkinen toimintakyky, tai myös he, joilla ei ole asianmukaista kokemusta tai tietoa siinä tapauksessa, kun nämä henkilöt olevat valvonnan alaisina, ovat saaneet opastuksen ja olevat tietoisia käyttöön liittyvistä vaaroista. Laitteen käyttö leikki-mistä varten on lapsilta kielletty. Puhdistusta ja huoltoa, joka on käyttäjän vastuulla, ei saa jättää

lasten hoidettavaksi, jotka ovat vailla valvontaa.

• Huomio: liesituulettimen esillä olevat osat voivat olla kuumia, silloin kun niitä käytetään muiden keittiölaitteiden kanssa.
• Tätä liesituuletinta voi käyttää ainoastaan kotiolosuhteissa ja se on tarkoitettu asennettavaksi liesitasojen, keittämiseen ja sen tapaisten laitteiden yläpuolelle.

KÄYTTÖ

■ SUODATIN- VAI IMUVERSIO?
- Liesituuletin on saatavilla sekä suodatin- että imuversiona. Päätä heti alussa, kumman version haluat asentaa.
- Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

■ Liesituuletin puhdistaa ilman ja

ohjaa sen poistokanavan.

Suodatinversio
- Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

HUOLTO

• Asianmukainen huolto takaa laitteen moitteettoman ja pitkäaikaisen toiminnan.
• Laitteen puhdistus rasvasta tulee suorittaa tietyin aikavälein, riippuen käytöstä (vähintään kerran kolmessa kuukaudessa). Vältä tuotteita, jotka sisältävät syövyttäviä tai hankaavia aineita. Käytä haaleassa vedessä kastel-tua liinaa ja neutraalia pesuai-netta puhdistaaksesi laakerilla pinnoitettuja osia. Käytä aina teräksellä, kuparilla tai messing-gillä päällystettyjen osien puhdi-stukseen sopivia tuotteita, niiden käytön ohjekirjojen mukaisesti. Laitteen sisäosat voi puhdistaa liinalla tai harjalla denaturoitua alkoholia avuksi käyttäen.

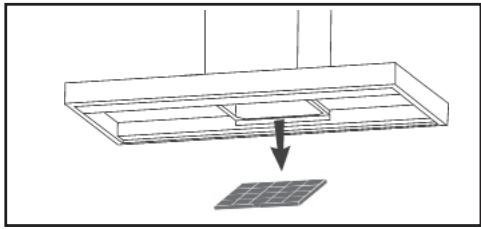

- Rasvasuodatinten puhdistus. Puhdista vähintään kahden kuukauden välein tulipalovaaran ehkäisemiseksi, suhteessa käyttää. Puhdista käsin tai astianpesukoneessa mie-dolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

- Aktivoitu puuhiilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa ja se pitää vaihtaa noin joka 4. käyttökuukausi tai useammin, jos käyttö on erityisen intensiivistä.

Painike B: nopeus 1; moottorin virtakytkin.

Painike C: nopeus 2. Painike

D: nopeus 3.

Malli ZHB60460XA, ZHB90460XA:

1. Moottorin ensimmäinen nopeus.

0: Moottori kytketty pois päältä

2: Moottorin toinen nopeus.

- :valot KYTKETTY POIS PÄÄLTÄ

- : valot KYTKETTY PÄÄLLE

VALAISTUS

Malli ZHB60460XA, ZHB90460XA:

Liesituuletin on irrotettava verkkovirrasta.

⚠️ Varoitus! Ennen lamppuihin koskemista, tulee varmistaa, että ne ovat jäähtyneet.

Lamput on vaihdettava saman tyypin lamppuihin (ø35, E14, 4W).

Malli ZHB92670XA, ZHB62670XA, ZHB92650XA, ZHB62650XA:

Jos valonheitin on vaurioitunut, sen voi vaihtaa ainoa-staan valmistaja, hänen huoltomies tai henkilö, jolla on vastaavat pätevyydet, vaaran välttämiseksi.
