BRUKSANVISNING ZHB90460XA ZANUSSI

SV Användningshandbok 35

NO Bruksveiledning 39

FI Käyttöohjeet 43

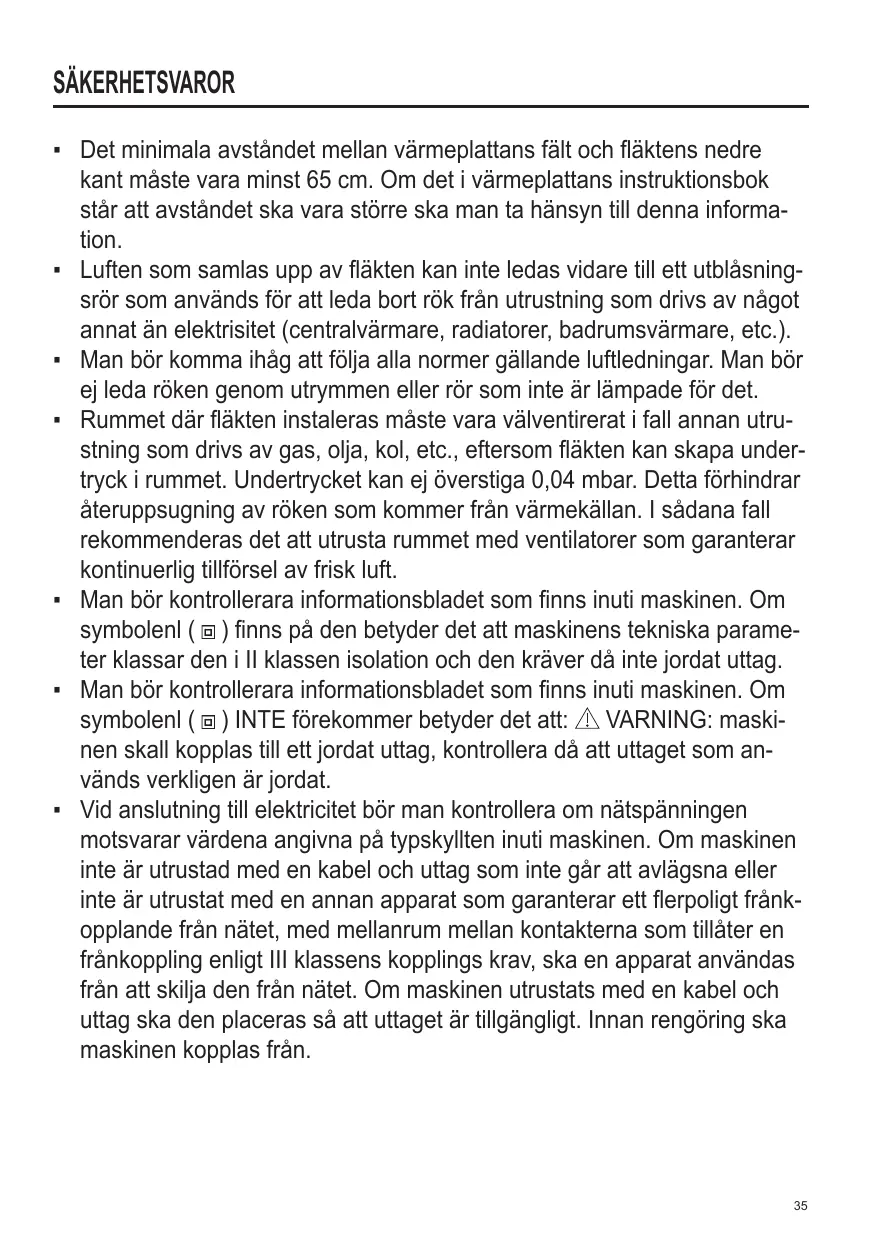

• Det minimala avståndet mellan värmeplattans fält och fläktens nedre kant måste vara minst 65 cm. Om det i värmeplattans instruktionsbok står att avståndet ska vara större ska man ta hänsyn till denna information.
• Luften som samlas upp av fläkten kan inte ledas vidare till ett utblåsningsrör som används för att leda bort rök från utrustning som drivs av något annat än elektrisitet (centralvärmare, radiatorer, badrumsvärmare, etc.).
• Man bör komma ihåg att följa alla normer gällande luftledningar. Man bör ej leda röken genom utrymmen eller rör som inte är lämpade för det.
• Rummet där fläkten instaleras måste vara välventirerat i fall annan utrustning som drivs av gas, olja, kol, etc., eftersom fläkten kan skapa undertryck i rummet. Undertrycket kan ej överstiga 0,04 mbar. Detta förhindrar återuppsugning av röken som kommer från värmekällan. I sådana fall rekommenderas det att utrusta rummet med ventilatorer som garanterar kontinuerlig tillförsel av frisk luft.
• Man bör kontrollerara informationsbladet som finns inuti maskinen. Om symbolenl (回) finns på den betyder det att maskinens tekniska parameter klassar den i II klassen isolation och den kräver då inte jordat uttag.
• Man bör kontrollerara informationsbladet som finns inuti maskinen. Om symbolenl (☐) INTE förekommer betyder det att: ⚠️ WARNING: maskinen skall kopplas till ett jordat uttag, kontrollera då att uttaget som används verkligen är jordat.
• Vid anslutning till elektricitet bör man kontrollera om nätspänningen motsvarar värdena angivna på typskyllten inuti maskinen. Om maskinen inte är utrustad med en kabel och uttag som inte går att avlägsna eller inte är utrustat med en annan apparat som garanterar ett flerpoligt frånkopplande från nätet, med mellanrum mellan kontakterna som tillåter en frånkoppling enligt III klassens kopplings krav, ska en apparat användas från att skilja den från nätet. Om maskinen utrustats med en kabel och uttag ska den placeras så att uttaget är tillgängligt. Innan rengöring ska maskinen kopplas från.

Symbolen på produkten eller emballaget anger produkten inte får hanteras som hushållsavfall.

Den skall istället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst, alternativt affären där du köpte varan.

• Undvik att använda brännbart material i fläktens närhet.
• Tillåt inte lågan från spisen att nå fläkten.
• Var försiktig vid stekning så att oljan eller matfettet inte fattar eld. Matlagningsolja är på grund av sin brännbarhet speciellt farlig. Använd inte elgrill.
• ör att utesluta eldfaran måste man rengöra fettfiltern och avlägsna fettrester från fläkten.
• Maskinen kan användas av personer med nedsatt fysisk-, kännsel- eller mental förmåga samt av oerfarna personer, om dessa personer gör det under någons uppsikt, och har fått instruktioner samt inser vilka faror som kan uppstå. Man förbjuder barn att leka med maskinen. Rengöring och underhåll kan ej genomföras av barn utan uppsikt.
• Varning: fläktens yttre delar kan vid användning bli varma.
• Fläkten ska endast användas i hushåll och ska endast installeras över spisar och liknande

redskap.

• Om matarkabeln är skadad ska den ersättas av tillverkaren eller av tillverkarens serviceverkstad, eller av en person med liknande behörighet, i syfte att undvika alla typer av risker.
• Varning: Om du inte installerar skruvar eller fjøsten i enlighet med dessa instruktioner kan leda till elektriska faror.
• Installationen ska ske enligt dessa anvisningar och av behörig personal.

ANVÄNDNING

• FILTRERANDE ELLER INSUGANDE ?
• Spiskåpan finns tillgänglig i insugande version eller i filtrerande version. Bestäm er redan från början för installationstypen.
• För att öka effektiviteten rekommenderar vi er att installera spiskåpan i den insugande versionen (om detta är möjligt).

Insugande version
- Spiskåpan renar luften och släpper sedan ut den utomhus med hjälp av en utloppsledning.

- Filtrerande version

- Spiskåpan renar luften och släpper återigen ut den rena luften i rummet.

- Rätt underhåll garanterar en längre livslängd och bättre fungerande.

- Man bör regelbundet rengöra fläkten från fett, hur ofta det ska göras beror på hur intensivt fläkten används (dock minst en gång var tredje månad). Man bör undvika produkter som innehåller frätande och nötande ämnen. För att rengöra de lackade delarna av fläkten bör man använda en fuktad trasa och ett valfritt rengöringsmedel. För att rengöra stål-, mässing- eller koppardelar bör man alltid använda speciella rengöringsmedel enligt bruksanvisningen. För att rengöra insidan bör man använda en trasa eller en borste fuktade med rengöringsmedel.

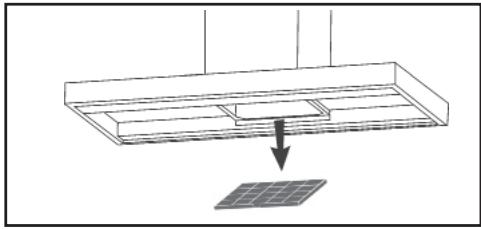

• Rengöring av fettfilter. Rengör åtminstone en gång varannan månad för att undvika brandrisk, i förhållande till användning.
• Tvätta för hand eller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte påverkar filtrens funktion på något sätt.

- Aktivt kolfilter är inte lämpligt för rengöring och kan inte förnyas och måste bytas ungefär var 4: e månad eller oftare vid särskilt intensiv användning.

Knapp B: strömbrytare ON/OFF på motorn med första hastighet.

Knapp C: knapp för andra hastigheten.

Knapp D: knapp för tredje hastigheten.

Modeller ZHB60460XA, ZHB90460XA:

1: Motorns första hastighet
0: Motorn avstängd
2: Motorn andra hastighet
·∅: belysning AVSTÄNGD
- : belysning PÅSLAGEN

1 2

BELYSNING

Modeller ZHB60460XA, ZHB90460XA:

Koppla loss köksfläkten från strömförsörjningen.

⚠ OBS! Innan du nuddar glödlamporna, kontrollera att de har svalnat.

Byt ut med lampor av samma typ (ø35, E14, 4W).

Om reflektorn är skadad får den endast ersättas av tillverkaren, hans servicetekniker eller en liknande kvalificerad person för att undvika fara.
