ZHB90460XA - Virtuves nosūcējs ZANUSSI - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	ZANUSSI
Modelis	ZHB90460XA
Izmēri (P x D x A)	900 x 500 x 600 mm (aptuvens)
Neto svars	20 kg (aptuvens)
Elektroapgāde	220-240 V, 50 Hz
Motora jauda	250 W (aptuvens)
Apgaismojums	2 halogēna lampas 4W (E14)
Ātrumu skaits	3
Vadība	Spiedpogas
Uzstādīšanas veids	Izvadošā (izsūkšana) vai filtrējošā (recirkulācija)
Minimālais attālums līdz plīts virsmai	65 cm
Tauku filtrs	Alumīnijs, mazgājams trauku mazgājamajā mašīnā (ik pēc 2 mēnešiem)
Ogles filtrs	Jāmaina ik pēc 4 mēnešiem (nemazgājams)
Ārējais materiāls	Nerūsējošais tērauds
Izolācijas klase	II (atkarībā no modeļa, pārbaudiet plāksnīti)
Drošība	Obligāts zemējums, ja nav simbola
Apkope	Tīrīšana ar mitru drānu un neitrālu mazgāšanas līdzekli
Rezerves daļas pieejamas	Tauku filtri, ogles filtri, spuldzes
Garantija	2 gadi (standarta)

Bieži uzdotie jautājumi - ZHB90460XA ZANUSSI

Kāds ir minimālais attālums starp tvaika nosūcēju un plīts virsmu?

Minimālajam attālumam starp katlu balsta virsmu un nosūcēja apakšdaļu jābūt 65 cm, ja vien plīts virsmas instrukcijās nav norādīts lielāks attālums, kas tad jāievēro.

Vai es varu izmantot nosūcēju izvadošajā versijā?

Jā, nosūcēju var uzstādīt izvadošajā versijā (ārējā izsūkšana) vai filtrējošajā versijā (iekšējā recirkulācija). Izvadošā versija ir ieteicama labākai efektivitātei.

Kā tīrīt tauku filtrus?

Alumīnija tauku filtri jātīra vismaz reizi 2 mēnešos ar rokām, izmantojot neitrālu mazgāšanas līdzekli, vai trauku mazgājamajā mašīnā. Iespējamā krāsas maiņa neietekmē to efektivitāti.

Kad jāmaina ogles filtrs?

Aktivētais ogles filtrs ir nemazgājams un jāmaina ik pēc 4 mēnešiem vai biežāk, ja to intensīvi lieto.

Kā nomainīt nosūcēja spuldzes?

Vispirms atvienojiet nosūcēju. Pārliecinieties, ka spuldzes ir atdzisušas. Nomainiet spuldzes ar identiskiem modeļiem: ø35, E14, 4W. Ja projekcijas spuldze ir bojāta, sazinieties ar ražotāju.

Vai man ir jāpiezemē nosūcējs?

Pārbaudiet tehniskās plāksnīti ierīces iekšpusē. Ja ir simbols II izolācija (kvadrāts kvadrātā), tad zemējums nav nepieciešams. Pretējā gadījumā ierīce jāpiezemē saskaņā ar elektriskajiem standartiem.

Ko darīt, ja strāvas vads ir bojāts?

Bojāts strāvas vads jānomaina ražotājam, tā apkopes servisam vai kvalificētai personai, lai novērstu briesmas.

Vai zem nosūcēja ir aizliegts liesmot ēdienu?

Jā, zem nosūcēja ir aizliegts liesmot ēdienus ugunsgrēka riska dēļ. Esiet piesardzīgi arī cepot fritētus ēdienus.

Vai nosūcēju var uzstādīt virs gāzes plīts?

Jā, ja tiek ievērots minimālais attālums 65 cm un nodrošināta atbilstoša telpas ventilācija, lai novērstu pārmērīgu spiediena kritumu.

Kā regulēt motora ātrumu?

Izmantojiet pogas: A apgaismojumam, B 1. ātrumam (ON/OFF), C 2. ātrumam, D 3. ātrumam. Dažos modeļos 'Beta slēdzis' ļauj izvēlēties motora režīmus un apgaismojumu.

LIETOŠANAS INSTRUKCIJA ZHB90460XA ZANUSSI

LV Lietošanas pamācība 60

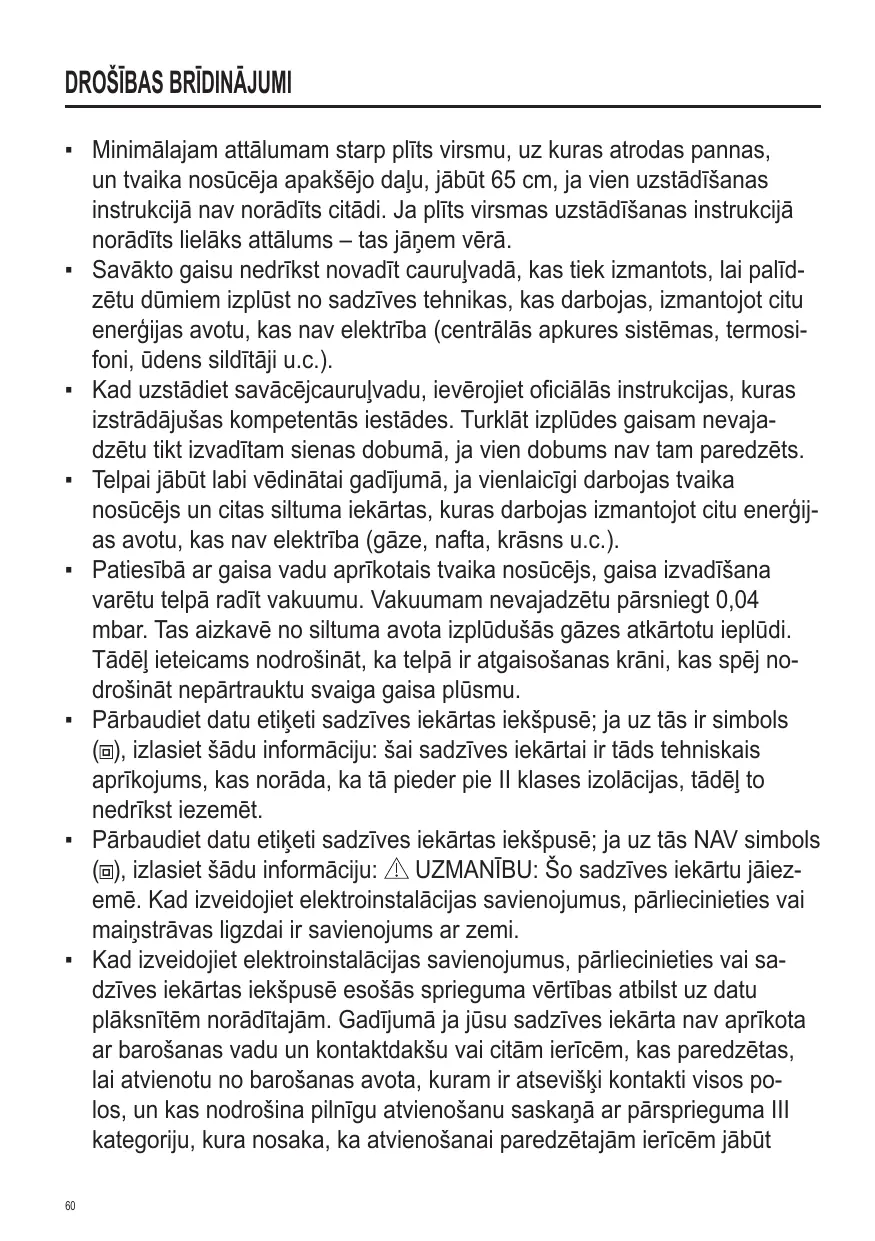

• Minimālajam attālumam starp plīts virsmu, uz kuras atrodas pannas, un tvaika nosūcēja apakšējo daļu, jābūt 65 cm, ja vien uzstādīšanas instrukcijā nav norādīts citādi. Ja plīts virsmas uzstādīšanas instrukcijā norādīts lielāks attālums – tas jāņem vērā.
• Savākto gaisu nedrīkst novadīt cauruļvadā, kas tiek izmantots, lai palīdzētu dūmiem izplūst no sadzīves tehnikas, kas darbojas, izmantojot citu energijas avotu, kas nav elektrība (centrālās apkures sistēmas, termosifoni, ūdens sildītāji u.c.).
• Kad uzstādiet savācējcauruļvadu, ievērojiet oficiālās instrukcijas, kuras izstrādājušas kompetentās iestādes. Turklāt izplūdes gaisam nevajā-dzētu tikt izvadītam sienas dobumā, ja vien dobums nav tam paredzēts.
• Telpai jābūt labi vēdinātai gadījumā, ja vienlaicīgi darbojas tvaika nosūcējs un citas siltuma iekārtas, kuras darbojas izmantojot citu energij-as avotu, kas nav elektrība (gāze, nafta, krāsns u.c.).
• Patiesībā ar gaisa vadu aprīkotais tvaika nosūcējs, gaisa izvadīšana varētu telpā radīt vakuumu. Vakuumam nevajadzētu pārsniegt 0,04 mbar. Tas aizkavē no siltuma avota izplūdušās gāzes atkārtotu ieplūdi. Tādēļ ieteicams nodrošināt, ka telpā ir atgaisošanas krāni, kas spēj nodrošināt nepārtrauktu svaiga gaisa plūsmu.
• Pārbaudiet datu etikęti sadzīves iekārtas iekšpusē; ja uz tās ir simbols (回), izlasiet šādu informāciju: šai sadzīves iekārtai ir tāds tehniskais aprīkojums, kas norāda, ka tā pieder pie II klases izolācijas, tādēl to nedrīkst iezemēt.
• Pārbaudiet datu etikęti sadzīves iekārtas iekšpusē; ja uz tās NAV simbols (回), izlasiet šādu informāciju: ⚠ UZMANĪBU: Šo sadzīves iekārtu jāiezemē. Kad izveidojiet elektroinstalācijas savienojumus, pārliecinieties vai mainstrāvas ligzdai ir savienojums ar zemi.
• Kad izveidojiet elektroinstalācijas savienojumus, pārliecinieties vai sadzīves iekārtas iekšpusē esošās sprieguma vērtības atbilst uz datu plāksnītēm norādītajām. Gadījumā ja jūsu sadzīves iekārta nav aprīkota ar barošanas vadu un kontaktdakšu vai citām ierīcēm, kas paredzētas, lai atvienotu no barošanas avota, kuram ir atsevišķi kontakti visos polos, un kas nodrošina pilnīgu atvienošanu saskaņā ar pārspreguma III kategoriju, kura nosaka, ka atvienošanai paredzētajām ierīcēm jābūt

iekļautām stacionārajā elektroinstalācijā atbilstoši elektroinstalācijas noteikumiem. Ja jūsu ierīcei ir gan barošanas vads, gan kontaktdakša, novietojiet tos tā, lai kontaktdakšai būtu viegli pieklūt.

• Vienmēr atvienojiet elektrības padevi pirms veiciet tīrīšanas vai apkopes darbus uz sadzīves iekārtas.
• Ja barošanas vads ir bojāts, lai izvairītos no riska, tas jānomaina ražotājam, tā pakalpojumu sniedzējam vai līdzīgi kvalificētām personām.
• Brīdinājums: Neveiksmīgs mēģinājums ieskrūvēt skrūves vai uzstādīt fiksējošo ierīci saskaņā ar šīm instrukcijām, var radīt elektrodrošības draudus.
• Sadzīves iekārta jāuzstāda kvalificētai personai saskaṇā ar norādītajām instrukcijām.

Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

• Izvairieties iekārtas tuvumā izmantot materiālus, kuri varētu izraisīt liesmu mēļu rašanos.
• Uguns tvaika nosūcēja darbības tuvumā aizliegta.
• Lai novērstu ellas un tauku aizdegšanos, cepšanas laikā ie-vērojiet īpašu piesardzību. Šajā ziņā iepriekš lietota ellā ir īpaši bīstama. Nelietojiet neaizsegtus elektriskos režgus. Lai izvairītos no iespējamiem ugunsgrēka draudiem, kad veiciet tauku filtru tīrīšanu un atbrīvojieties no tauku nogulsnējumiem uz sadzīves iekārtas, vienmēr ie-vērojiet norādītās instrukcijas.
• Šo ierīci var lietot bērni vecumā sākot no 8 gadiem un vecāki, kā arī personas ar pazeminātām fiziskajām, sensorajām vai garīgajām spējām vai pieredzes un zināšanu trūkumu, ja viņi atrodas atbildīgas personas uzraudzībā vai arī viņi iepazīstināti ar sadzīves iekārtas lietošanas instrukciju, kas nodrošina drošu ierīces lietošanu, kā arī apzinās sekas. Bērni nedrīkst rotaļāties ar iekārtu. Tīrīšanas un lietotāja uzturēšanas darbus nedrīkst veikt bērni, kas neatrodas uzraudzībā.
• Brīdinājums: pieejamās daļas var klūt karstas, kad tiek izman-totas kopā ar ēdiena gatavošan-as ierīcēm.

- Virtuves tvaiku nosūcējs ir paredzēts uzstādīšanai virs plīts virsām, ēdiena gatavošanas ierīcēm un tamlīdzīga virtuves aprīkojuma mājas virtuvēs.

IZMANTOŠANA

• FILTRĒJOŠAIS VAI UZSŪCOŠAIS VEIDS?
• Pieejami divi tvaika nosūcēja veidi – filtrējošais vai uzsūcošais. No paša sākuma izlemiet kuru veidu nepieciešams uzstādīt.
• Lai panāktu labāku rezultātu, mēs iesakām uzstādīt uzsūcošo tvaika nosūcēju (ja iespējams).

Uzsūcošais tvaika cējs

- Tvaika nosūcējs attīra un izsūknē ārā gaisu caur izplūdes caurulvadu.

Filtrējošais tvaika nosūcējs

- Tvaika nosūcējs attīra un apstrādā gaisu, nogādājot tīro gaisu atpakal telpā.

APKOPE

• Rūpīga apkope garantē pareizu un ilgstošu darbību.
• Jebkādi tauku nogulsnējumi periodiski jānotīra no sadzīves iekārtas atkarībā no lietošanas biežuma (vismaz ik pēc 2 mēn-

ešiem). Izvairieties lietot abrazīvas vai kodīgas vielas. Lai notīrītu iekārtas krāsojumu ārpusē, izmantojiet remdenā ūdenī iemērktu drānu un neitrālu mazgāšanas līdzekli. Lai notīrītu iekārtas tērauda, vara vai misiņa virsmas ārpusē, vienmēr vislabāk izman-tot īpašus produktus, ṣemot vērā uz tiem pieejamo instrukciju. Lai notīrītu iekārtas iekšpusi, izman-tojiet denaturētā etilspirtā iemērktu drānu (vai suku).

• Tīriet tauku filtrus, kad tie tiek lietoti, vismaz katru 2 mēnesi, lai novērstu ugunsgrēka risku.
• Mazgājiet ar rokām vai trauku mazgājamā mašīnā, izmantojot neitrālu mazgāšanas līdzekli. Ja mazgājat trauku mazgājamā mašīnā, iespējamā filtru krāsas maiņa nekādā veidā neietekmē to darbību.

- Aktīvās ogles filtrs nav paredzēts mazgāšanai un to nevar pārveidot, un tas jānomaina ik pēc 4 lietošanas mēnešiem vai biežāk, ja tiek lietots īpaši daudz.

Taustiņš A: gaismas slēdzis.

Taustinš B: pirmā ātruma motora IESLĒGŠANAS/IZ-SLĒGŠANAS slēdzis.

Taustiņš C: otrā ātruma motors.

Taustiņš D: trešā ātruma motors.

Modelis ZHB60460XA, ZHB90460XA:

1 : pirmā ātruma motors

0 : IZSLĚGŠANAS motors.

2 : otrā ātruma motors

- : gaisma IZSLËGTA

- : gaisma IESLÊGTA

APGAISMOJUMS

Modells ZHB60460XA, ZHB90460XA:

Atvienojiet tvaika nosūcēju no elektrības padeves.

⚠️ Brīdinājums! Pirms pieskarieties kvēlspuldzēm, pārliecinieties, ka tās ir atdzisušas.

Nomainiet tās ar tāda paša veida spuldzēm (ø35, E14, 4W).

Modelis ZHB92670XA, ZHB62670XA, ZHB92650XA, ZHB62650XA:

Ja kvēlspuldzei paredzētā vieta ir bojāta, lai izvairītos no riska, to drīkst nomainīt tikai ražotājs, tā pakalpoju-mu sniedzējs vai personas ar līdzīgu kvalifikāciju.
