ZHC 615 x - Okap kuchenny ZANUSSI - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Zanussi
Model	ZHC 615 X
Szerokość	60 cm
Głębokość	50 cm
Wysokość (min./maks.)	65 cm / 110 cm
Masa netto	10 kg
Zasilanie elektryczne	220-240 V ~ 50 Hz
Maksymalna moc	150 W
Moc oświetlenia	2 x 40 W (halogenowe)
Klasa energetyczna	B
Wydajność wyciągu (maks.)	300 m³/h
Poziom hałasu (maks.)	65 dB(A)
Liczba prędkości	3
Tryb pracy	Wyciąg i cyrkulacja
Filtr tłuszczu	Aluminiowy filtr metalowy (zmywalny)
Filtr węglowy (opcjonalnie)	Model ZFCA 10
Sterowanie	Panel przycisków
Materiał	Stal nierdzewna
Średnica przewodu wylotowego	150 mm
Minimalna odległość od płyty	65 cm (elektryczna) / 75 cm (gaz)
Dostępność części zamiennych	Tak, za pośrednictwem autoryzowanego serwisu
Wskaźnik naprawialności	7,5 / 10

Często zadawane pytania - ZHC 615 x ZANUSSI

Jak zainstalować okap kuchenny ZHC 615 X?

Instalacja powinna być wykonana przez autoryzowanego specjalistę. Należy zachować minimalną odległość między okapem a płytą (65 cm dla kuchenek elektrycznych, 75 cm dla gazowych). Przymocuj konstrukcję do ściany za pomocą dostarczonych kołków i śrub. Podłącz przewody wylotowe na zewnątrz lub zamontuj filtr węglowy do cyrkulacji.

Jak często należy czyścić filtry tłuszczu?

Zaleca się czyszczenie metalowych filtrów tłuszczu co 2 miesiące lub gdy wskaźnik nasycenia (jeśli jest) to sygnalizuje. Można je myć w zmywarce w niskiej temperaturze lub ręcznie z detergentem.

Jak wymienić filtr węglowy?

Filtr węglowy nie nadaje się do mycia. Należy go wymieniać co 6-12 miesięcy w zależności od użytkowania. Aby go wymienić, wyjmij filtr tłuszczu, usuń zużyty filtr węglowy (model ZFCA 10) i włóż nowy, odpowiednio go mocując.

Co zrobić, jeśli okap jest głośny?

Sprawdź, czy filtry tłuszczu są czyste i prawidłowo zamocowane. Dokręć wszystkie mocowania okapu i upewnij się, że przewody wyciągowe nie są zatkane. Jeśli hałas nadal występuje, może to być problem z silnikiem; skontaktuj się z serwisem.

Czy można używać w trybie cyrkulacji?

Tak, okap ZHC 615 X może pracować w trybie cyrkulacji. W tym celu należy zamontować filtr węglowy (nie dołączony). Oczyszczone powietrze wraca do kuchni przez górne kratki.

Jakich żarówek używa i jak je wymienić?

Używa żarówek halogenowych G4 o mocy 40 W. Odłącz okap, zdejmij osłonę lampy płaskim śrubokrętem, wyjmij uszkodzoną żarówkę i włóż nową. Nie dotykaj żarówki bezpośrednio rękami.

Dlaczego okap słabo zasysa?

Możliwe przyczyny: nasycone filtry tłuszczu, zatkany przewód wylotowy, zbyt niska prędkość lub cyrkulacja bez filtra węglowego. Wyczyść lub wymień filtry i zapewnij prawidłową instalację przewodu.

Jak czyścić powierzchnię ze stali nierdzewnej?

Użyj miękkiej ściereczki zwilżonej wodą z mydłem neutralnym lub specjalnego środka do czyszczenia stali nierdzewnej. Nie używaj szorstkich gąbek, wybielacza ani produktów zawierających chlor. Osusz ściereczką z mikrofibry, aby uniknąć plam.

Co oznacza kontrolka na panelu?

Niektóre modele mają wskaźnik, który zapala się, gdy filtry tłuszczu są nasycone. Po ich wyczyszczeniu należy zresetować wskaźnik, przytrzymując odpowiedni przycisk (zobacz instrukcję).

Gdzie kupić oryginalne części zamienne Zanussi?

Oryginalne części zamienne, takie jak filtry węglowe czy żarówki, są dostępne w autoryzowanych sklepach AGD lub na oficjalnej stronie internetowej Zanussi. Użyj numeru modelu (ZHC 615 X), aby znaleźć dokładne części.

INSTRUKCJA OBSŁUGI ZHC 615 x ZANUSSI

Instrukcja Obslugi SPIS TREÄCI

ZALECENIA I WSKAZÓWKI 22
WŁAŚCIWOŚCI....23
MONTAŻ 25
UŻYTKOWANIE....28
KONSERWACJA 29

• Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłowym montażem, niezgodnym z zasadami sztuki.
• Minimalna bezpieczna odległość pomiędzy płytą do gotowania a okapem wynosi 650 mm.

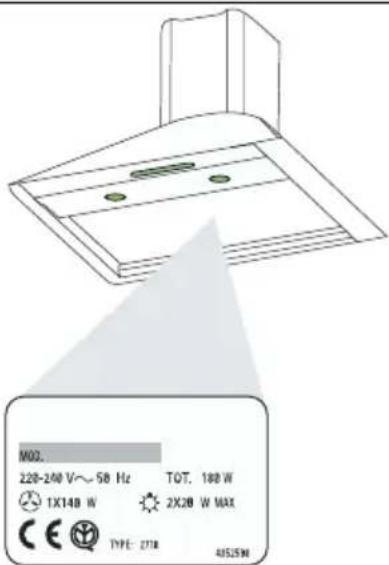

• Sprawdź, czy napięcie w sieci zasilania odpowiada danym znajdującym się na tabliczce wewnątrz okapu. • W przypadku urządzeń klasy Ia upewnij się, czy sieć zasilania w domu gwarantuje prawidłowe uziemienie.
• Podłącz okap do wylotu przewodu wentylacyjnego za pomocą rury o średnicy równej lub większej niż 120 mm. Trasa przebiegu rury powinna być jak najkrótsza.
• Nie podłączaj okapu do kominów odprowadzania spalin (z kołów, kominków itp.).
• Jeżeli w pomieszczeniu używane są zarówno okap, jak i urządzenia niezasilane energią elektryczną (na przykład urządzenia zasilane gazem), należy zapewnić prawidłowy dopływ powietrza do pomieszczenia. Jeżeli w kuchni nie ma takiej możliwości, należy wykonać otwór na zewnątrz, aby zapewnić dopływ świeżego powietrza.

UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do pochłaniania oparów kuchennych.
• Nie używaj nigdy okapu w sposób niezgodny z jego przeznaczeniem.
• Nie pozostawiaj wolnego płomienia o dużej intensywności pod pracującym okapem.
• Reguluj zawsze płomień tak, aby nie wydostawał się w sposób bardzo zauważalny poza dno naczyń do gotowania.
• Nie pozostawiaj patelni bez nadzoru: przegrzany ogień może się zapalić.
• Okapu nie mogą używać dzieci lub osoby, które nie potrafią prawidłowo go użytkować.

KONSERWACJA

• Przed przystąpieniem do czyszczenia należy odłączyć okap, wyciągając wtyczkę z gniazdka lub wyłączając wyłącznik główny.
• Czyść filtry dokładnie i z zalecaną częstotliwością.
• Do czyszczenia powierzchni okapu wystarczy użyć wilgotnej szmatki i nieżraccego detergentu.

Odn. II Elementy składowe produktu
1	1	Korpus okapu wraz z: napędem, oświetleniem, filtrami
2	1	Komin teleskopowy składający się z:
2.1	1	Komina górnego
2.2	1	Komina dolnego
9 1 Kołnierz redukcyjny o ø 150–120 mm
10	1	Kołnierz z zaworem blokującym o ø 150 mm
15	1	Złączka wylotu powietrza
17 2 Tuleje mocowania komina dolnego

Odn.	II	Elementy	montażowe
7.1	1	Wspornik mocowania korpusu okapu
7.2.1	2	Wsporniki mocowania komina górnego
11	6	Koszulki
12a	6	Śruby 4,2 x 44,4
12c	6	Śruby 2,9 x 9,5
	II	Dokumentacja
	1	Instrukcja

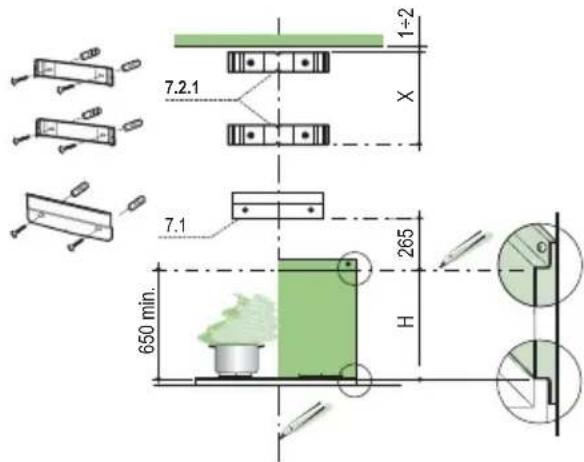

Wiercenie otworów w ścianie i mocowanie wsporników

Narysuj na ścianie:

• linię pionową do sufitu lub do górnej granicy ściany, przez środek obszaru przeznaczonego na montaż okapu;
• linię poziomą w odległości: minimalnie 650 mm nad płytą do gotowania, do montażu bez dna lub na wysokości H (H = wysokość widocznej części dna), do instalacji z dnem.
• Oprzyj, tak jak pokazano, wspornik 7.1 na wysokości 265 mm nad narysowaną poziomą linią odniesienia, tak by jego środek (nacięcia) znalazł się na pionowej linii odniesienia.
  • Zaznacz środki otworów wspornika.
• Oprzyj, tak jak pokazano, wspornik 7.2.1 w odległości 1–2 mm od sufitu lub od górnej granicy ściany, tak by jego środek (nacięcia) znalazł się na pionowej linii odniesienia.
  • Zaznacz środki otworów wspornika.
• Oprzyj, tak jak pokazano, wspornik 7.2.1 w odległości X mm poniżej pierwszego wspornika (X = wysokość górnego komina znajdującego się w wyposażeniu), tak by jego środek (nacięcia) znalazł się na pionowej linii odniesienia.
  • Zaznacz środki otworów wspornika.

DNO (OPCYJNIE)

Dno należy zamontować przed zamontowaniem korpusu okapu i, jeśli ma być przymocowane do ściany zarówno z góry, jak i z dołu, należy je zamontować na właściwej wysokości, przed montażem podstaw. Jako że jest to skomplikowana operacja, powinien ją wykonać wyłącznie monter mebli kuchennych lub osoba kompetentna, która zna wszystkie docelowe wymiary mebli kuchennych.

Jeśli montaż będzie ograniczony tylko do mocowania od góry, należy:

• Oprzeć dno na podstawie, wsuwając fałdę dolną pomiędzy płaszczyznę górną a ścianę i wycentrować je do pionowej linii odniesienia.
• Zaznaczyć środki dwóch otworów fałdy górnej.
• Wywiercić otwory o 8 mm w zaznaczonych punktach.
• Wprowadzić koszulki kołków 11 do otworów.
• Przymocować wsporniki za pomocą śrub 12a (4,2 x 44,4), znajdujących się w wyposażeniu.
• Przymocować dno za pomocą śrub 12a (4,2 x 44,4), znajdujących się w wyposażeniu.

Montaż korpusu okapu

• Przed zaczepieniem korpusu okapu dokręć do połowy 2 śruby Vr, znajdujące się w punktach zaczepienia korpusu okapu.
• Zaczep korpus okapu na przygotowanym wsporniku.
• Dokręcaj śruby Vr, aby wypoziomować korpus okapu.
• Dokreć ostatecznie śrubę blokującą Vf.

Podłączenia

WYLOT POWIETRZA – WERSJA Z WYCIĄGIEM

Przy instalacji w wersji z wyciągiem należy podłączyć okap do przewodu rurowego wylotowego za pomocą sztywnej lub giętkiej rury o średnicy 150 lub 120 mm, według decyzji montera.

Podłączenie rury o ø 150 mm

• Nałóż kołnierz o średnicy 150 10 na wylot korpusu okapu.
• Zamocuj rurę odpowiednimi opaskami zaciskowymi. Potrzebnych do tego elementów nie ma w wyposażeniu.

Podłączenie rury ∅ 120

• Aby podłączyć rurę o średnicy 120 mm, nałów kołnierz redukcyjny 9 na wcześniej zamontowany kołnierz o ø 150 10.
• Zamocuj rurę odpowiednimi opaskami zaciskowymi. Potrzebnych do tego elementów nie ma w wyposażeniu.
• W obydwóch przypadkach wyjmij ewentualne filtry węglowe pochłaniające zapachy.

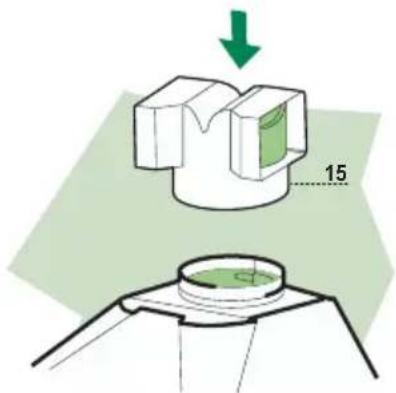

WYLOT POWIETRZA – WERSJA Z FILTREM

- Włóż na wcisk złącze 15 na wylot powietrza.

- Upewnij się, czy założony jest filtr węglowy, pochłaniający zapachy.

PODŁĄCZENIE ELEKTRYCZNE

- Podłącz okap do sieci zasilania za pomocą wtyczki dwubiegu nowej z rozwarciem styków – minimalnie 3 mm.

- Wyjmij filtry thuszczowe (patrz par. „Konserwacja”) i upewnij się, czy wtyczka przewodu zasilania jest prawidłowo włożona do gniazda wtyczkowego okapu.

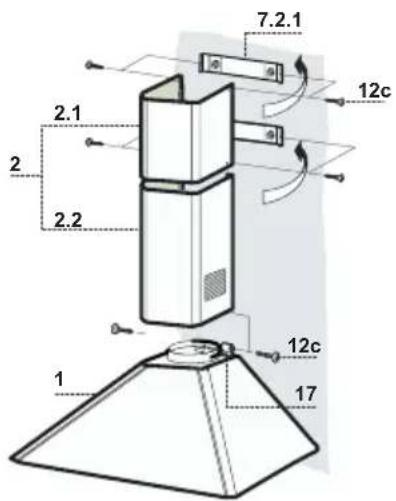

- Rozszerz lekko dwie fałdy boczne, zaczep je za wspornikami 7.2.1 i zamknij, aż zaskocza.

- Przymocuj z boku do wsporników za pomocą 4 śrub 12c (2,9 x 9,5), znajdujących się w wyposażeniu.

Komin dolny

- Wlóż tuleje 17 do górnej części korpusu okapu, przekręcając je o 90° w kierunku zgodnym z ruchem wskazówek zegara, aż zaskocza.

- Rozszerz lekko dwie fałdy boczne komina, zaczep je pomiędzy kominem górnym a ścianą i zamknij, aż zaskoczą.

- Przymocuj z boku część dolną do przygotowanych tulei, za pomocą 2 śrub 12c (2,9 x 9,5), znajdujących się w wyposażeniu.

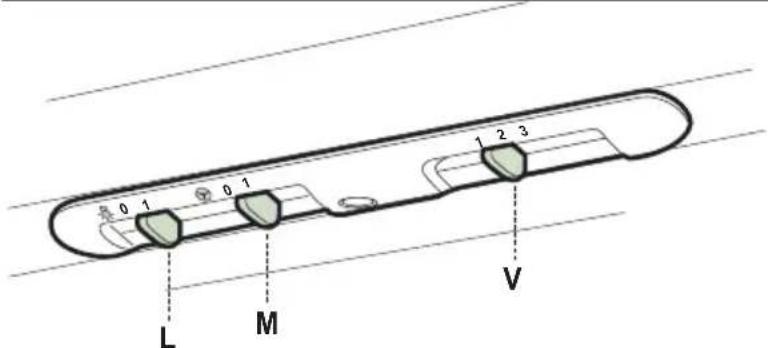

L Oświetlenie Załącza i gasi instalację oświetleniową.

M Silnik Załącza i gasi silnik wyciągu.

V Prędkość Ustala prędkość pracy:

1. Prędkość minimalna, dostosowana do ciągłego wymieniania powietrza w sposób bardzo cichy, gdy wytwarzana jest niewielka ilość oparów kuchennych.
2. Prędkość średnia, dostosowana do większości warunków roboczych, ma optymalny stosunek pomiędzy ilością przetwarzanego powietrza a poziomem hałasu.
3. Prędkość maksymalna, dostosowana do pracy przy wysokim wydzielaniu oparów kuchennych, także przez dłuższy okres.

Filtry tłuszczowe

CZYSZCZENIE METALOWYCH, SAMONOŚNYCH FILTRÓW TŁUSZ-CZOWYCH

• Można je myć w zmywarkach, należy je myć co około 2 miesiące użytkowania lub częściej, w przypadku szczególnie intensywnego użytkowania.
• Wyjmij filtry po jednym na raz, popychając je do tyłu i pociągając równocześnie w dół.
• Umyj filtry uważając, aby ich nie zgiąć, i zostaw je do wyschnięcia przed ponownym założeniem.
• Założ filtry z powrotem, uważając, aby rączka znalazła się na zewnątrz od widocznej strony.

Filtry węglowe, pochłaniające zapachy(Wersja z filtrem)

Filtr węglowy, pochłaniający zapachy nie nadaje się do mycia ani do regeneracji, należy go wymieniać co około 4 miesiące użytkowania lub częściej, w przypadku szczególnie intensywnego użytkowania.

WYMIANA

• Wyjmij filtry tłuszczowe.
- Wyjmij zużyte filtry węglowe pochłaniające zapachy, tak jak to pokazano (A).
- Założ nowe filtry, tak jak to pokazano (B).
- Założ z powrotem filtry thuszczowe.

Oświetlenie

WYMIANA ŻARÓWEK

Żarówki 40 W

• Wyjmij metalowe filtry tłuszczowe.
• Odkręć żarówki i wymień je na nowe, o takich samych właściwościach.
• Zamontuj metalowe filtry tłuszczowe.

Symbol 📄 na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
