Tipo de producto	Campana extractora
Marca	Zanussi
Modelo	ZHC 615 X
Ancho	60 cm
Profundidad	50 cm
Altura (mín./máx.)	65 cm / 110 cm
Peso neto	10 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia máxima	150 W
Potencia de iluminación	2 x 40 W (halógenas)
Clase energética	B
Caudal de extracción (máx.)	300 m³/h
Nivel de ruido (máx.)	65 dB(A)
Número de velocidades	3
Funcionamiento	Extracción y recirculación
Filtro de grasa	Filtro metálico de aluminio (lavable)
Filtro de carbón activo (opcional)	Modelo ZFCA 10
Mando	Panel de botones
Material	Acero inoxidable
Diámetro del conducto de salida	150 mm
Distancia mínima encimera	65 cm (eléctrica) / 75 cm (gas)
Disponibilidad de repuestos	Sí, a través del servicio técnico oficial
Índice de reparabilidad	7,5 / 10

Preguntas frecuentes - ZHC 615 x ZANUSSI

¿Cómo instalar la campana extractora ZHC 615 X?

La instalación debe ser realizada por un profesional autorizado. Asegúrese de respetar la distancia mínima entre la campana y la encimera (65 cm para cocinas eléctricas, 75 cm para gas). Fije la estructura a la pared con los tacos y tornillos suministrados. Conecte los conductos de salida al exterior o instale el filtro de carbón para recirculación.

¿Cada cuánto se deben limpiar los filtros de grasa?

Se recomienda limpiar los filtros de grasa metálicos cada 2 meses o cuando el indicador de saturación (si lo tiene) lo señale. Se pueden lavar en lavavajillas a baja temperatura o a mano con detergente.

¿Cómo cambiar el filtro de carbón activo?

El filtro de carbón activo no es lavable. Debe reemplazarse cada 6-12 meses según el uso. Para cambiarlo, retire el filtro de grasa, saque el filtro de carbón usado (modelo ZFCA 10) e inserte el nuevo, asegurándolo correctamente.

¿Qué hacer si la campana hace mucho ruido?

Verifique que los filtros de grasa estén limpios y correctamente colocados. Apriete todas las fijaciones de la campana y asegúrese de que los conductos de extracción no estén obstruidos. Si el ruido persiste, puede ser un problema del motor; contacte al servicio técnico.

¿Se puede utilizar en modo recirculación?

Sí, la campana ZHC 615 X puede funcionar en modo recirculación. Para ello debe instalar un filtro de carbón activo (no incluido). El aire filtrado se devuelve a la cocina a través de las rejillas superiores.

¿Qué bombillas usa y cómo cambiarlas?

Utiliza bombillas halógenas G4 de 40 W. Desconecte la campana, retire la cubierta de la lámpara con un destornillador plano, extraiga la bombilla dañada y coloque una nueva. No toque la bombilla con las manos directamente.

¿Por qué la campana no aspira bien?

Causas posibles: filtros de grasa saturados, conducto de salida obstruido, velocidad demasiado baja o recirculación sin filtro de carbón. Limpie o reemplace los filtros y asegure una correcta instalación del ducto.

¿Cómo se limpia la superficie de acero inoxidable?

Use un paño suave humedecido con agua y jabón neutro o un limpiador específico para acero inoxidable. No use estropajos abrasivos, lejía ni productos que contengan cloro. Seque con un paño de microfibra para evitar manchas.

¿Qué significa el testigo luminoso del panel?

Algunos modelos incorporan un indicador que se ilumina cuando los filtros de grasa están saturados. Después de limpiarlos, debe reiniciar el indicador manteniendo presionado el botón correspondiente (consulte el manual).

¿Dónde comprar repuestos originales Zanussi?

Los repuestos originales, como filtros de carbón o bombillas, están disponibles en tiendas de electrodomésticos autorizadas o en la web oficial de Zanussi. Utilice el número de modelo (ZHC 615 X) para encontrar las piezas exactas.

MANUAL DE USUARIO ZHC 615 x ZANUSSI

MANUAL DE INSTRUCCIONES

Manual de instrucciones ÍNDICE

CONSEJOS Y SUGERENCIAS 6

CARACTERÍSTICAS....7

INSTALACIÓN......9

USO 12

MANTENIMIENTO....13

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm.

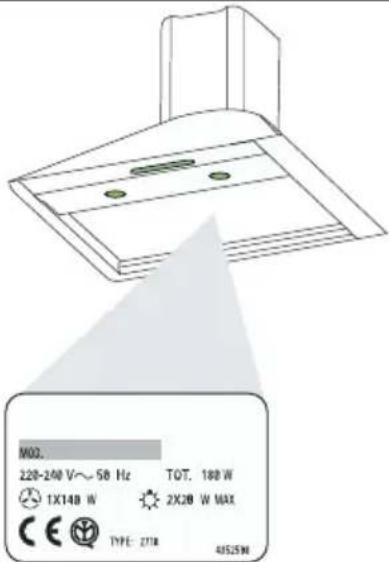

• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos de 1 ^a clase asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• La campana no debe ser utilizada por niños o personas que no conozcan su uso correcto.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

Ref. Cant. Componentes del Producto

1 1 Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros.
2 1 Chimenea Telescópica formada por:
2.1 1 Chimenea Superior
2.2 1 Chimenea Inferior
9 1 Brida de reducción ø 150-120 mm
10 1 Arandela con válvula ø 150 mm
15 1 Racor salida aire
17 2 Casquillo de fijación de la chimenea inferior

Ref. Cant. Componentes de Instalación

7.1 1 Bridas de fijación campana
7.2.1 2 Bridas de fijación chimenea superior
11 6 Tacoos
12a 6 Tornillos 4.2 x 44,4
12c 6 Tornillos 2.9 x 9.5

Cant. Documentación

1 Manual de instrucciones

Taladrado pared y fijación de las bridas

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 650 mm mín. sobre el plano de cocción, para la instalación sin Fondo; a la cota H (H = altura de la parte del Fondo a la vista), para instalación con Fondo.
• Apoyar como se indica la brida 7.1 a 265 mm sobre la línea horizontal de referencia.
  • Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a 1-2mm del cielorraso o límite superior, alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo la primera brida(X= altura de Chime-nea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.

FONDO (OPCIONAL)

El fondo debe montarse antes de montar el cuerpo de la campana y, si se desea fijarlo a la pared tanto en la parte superior como inferior, es necesario montarlo a la altura correcta, antes de montar las bases. Como esta operación es compleja debe efectuarla solamente el instalador de la cocina o personal competente que conozca todas las dimensioens finales de los muebles.

Si nos limitamos sólo a la fijación superior, proceder de la siguiente manera:

• Apoyar el fondo sobre la base introduciendo la falda inferior entre el plano superior y la pared, centrándolo en la línea vertical de referencia.
• Marcar los centros de los dos orificios de la falda superior.
• Perforar 8 mm los puntos marcados.
• Introducir los tarugos 11 en los orificios.
• Fijar las bridas, usando los tornillos 12a (4,2 x 44,4) en dotación.
• Si existe, fijar el fondo, usando los tornillos 12a (4,2 x 44,4) en dotación.

Montaje Cuerpo de la Campana

• Antes de enganchar el Cuerpo de la Campana, atornillar hasta la mitad los dos Tornillos Vr colocados en los puntos de enganche del Cuerpo de la Campana.
• Enganchar el Cuerpo de la Campana en la brida.
• Regular los Tornillos Vr para nivelar la campana.
• Apretar definitivamente el tornillo Vf de bloqueo.

Conexiones

SALIDA DEL AIRE VERSION ASPIRANTE

Para instalar la campana en versión aspirante conectarla a la tubería de salida mediante un tubo rígido ó flexible de 150 ó 120 mm, cuya elección se deja al instalador.

Conexión mediante tubo de ∅ 150

• Insertar la arandela ∅ 150 10 en la salida del cuerpo de la campana.
• Sujetar el tubo con unas fajillas. El material necesario no está incluído en la dotación.

Conexión mediante tubo de ∅ 120

• Para conectarla mediante un tubo de ∅ 120 mm, insertar la arandela de reducción 9 en la arandela ∅ 150 10 que hemos colocado antes.
• Sujetar el tubo con unas fajillas. El material necesario no está incluído en la dotación.
• En los dos casos, quitar el filtro antiolor al cabón activado si estubiera colocado.

SALIDA DEL AIRE VERSIÓN FILTRANTE

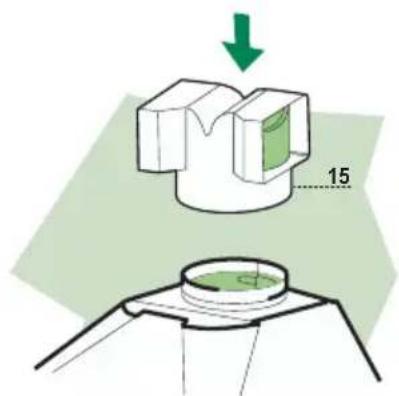

- Introducir a presión el racor 15 en la salida del aire.

- Comprobar la presencia de los filtros antiolor de carbón activo.

CONEXIÓN ELÉCTRICA

- Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.

- Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

Montaje de la chimenea

Chimenea superior

- Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.

- Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

- Meter los casquillo 17 en la parte superior del Cuerpo de la Campana, girándolos 90° en el sentido de las agujas del reloj hasta el fondo.

- Ensanchar ligeramente las dos faldas laterales de la Chimenea, engancharlas entre la Chimenea superior y la pared y dejarlas volver a su posición normal.

- Sujetar lateralmente la parte inferior a los Bullones existentes con dos Tornillos 12c incluídos en la dotación.

L Luces Enciende y apaga la instalación de iluminación.

M Motor Enciende y apaga el motor de aspiración.

V Velocidad Determina las velocidades de ejercicio:

1. Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción.
2. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.
3. Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior..

Filtros antiolor (Versión filtrante)

No se pueden lavar ni regenerar, se deben cambiar cada 4 meses o más a menudo si su uso es muy intenso.

SUSTITUCIÓN DE LOS FILTROS DE CARBÓN ACTIVO

• Quitar los filtros antigrasa metálicos.
• Quitar los filtros antiolor de carbón activo saturado, de la manera indicada (A).
• Montar los nuevos filtros (B).
• Montar los filtros antigrasa metálicos.

Iluminación

SUSTITUCIÓN DE LAS LÁMPARAS

Lámparas incandescentes de 40 W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
