MANUAL DE UTILIZADOR ZHC 615 x ZANUSSI
Manual de Instruções ÍNDICE
CONSELHOS E SUGESTÕES 14
CARACTERÍSTICAS....15
INSTALAÇÃO 17
UTILIZAÇÃO 20
MANUTENÇÃO ....21
- O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

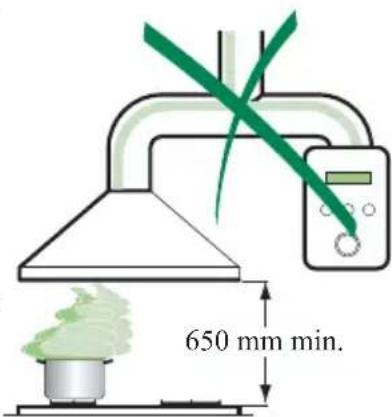

- A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

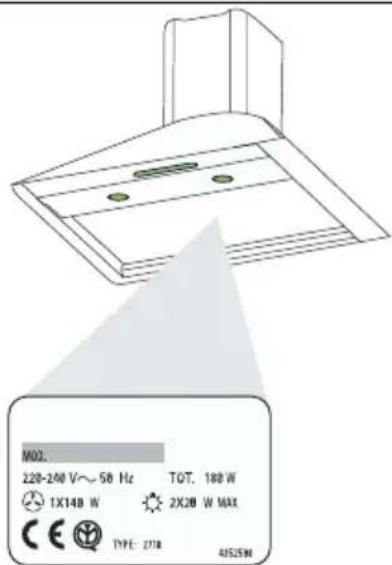

- Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
- Para os aparelhos de Classe I ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
- Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
- Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
- Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.
USO
- O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira impró-pria.
- As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
- Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
- Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
- O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.
MANUTENÇÃO
- Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
- Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
- Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.



Ref. Qtd. Componentes do Produto
1 1 Corpo do exaustor equipado com: Comandos, Luzes, Filtros
2 1 Chaminé telescópica constituída por:
2.1 1 Chaminé superior
2.2 1 Chaminé inferior
9 1 Flange de redução ø 150-120 mm
10 1 Flange com válvula ø 150 mm
15 1 Conexão de saída de ar
17 2 Casquilhos de fixação da chaminé inferior
Ref. Qtd. Componentes de Instalação
7.1 1 Suporte de fixação da estrutura do exaustor
7.2.1 2 Suportes de fixação da chaminé superior
11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5
Qtd. Documentos
1 Livro de Instruções

Perfuração da parede e fixação dos suportes

Marque na parede:
- uma linha vertical até ao tecto ou ao limite superior, no centro da zona prevista para a montagem do exaustor;
- uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.
- Apoie o suporte 7.1 como indicado a 265 mm acima da linha de referência horizontal.
- Marque os centros dos furos do suporte.
- Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.
- Marque os centros dos furos do suporte.
- Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
- Marque os centros dos furos do suporte.
FUNDO (ACESSÓRIO DE OPÇÃO)
O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correcta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal competente, que conheça todas as dimensões finais dos móveis.
Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:
- Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a parede, centrando-o sobre a linha de referência Vertical.
- Marque os centros dos dois furos da chapa superior.
- Com uma broca de ∅ 8 mm fure os pontos marcados.
- Introduza as buchas 11 nos furos.
- Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
- Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
Montagem da estrutura do exaustor
- Antes de fixar a estrutura do exaustor, ajuste os 2 parafusos, Vr, situados nos pontos de fixação da estrutura do exaustor, apertando-os até metade da respectiva excursão.
- Prenda a estrutura do exaustor no suporte previamente fixado.
- Aperte/desaperte os parafusos Vr para nivelar a estrutura do exaustor.
- Aperte definitivamente o parafuso de fixação, Vf.

Ligações
SISTEMA DE EXAUSTÃO DO AR VERSÃO COM CONDUTA
Quando instalar a versão com conduta, ligue o extractor à chaminé utilizando um tubo flexível ou um tubo rígido de ø 150 ou 120 mm, sendo a escolha deixada ao critério do responsável pela instalação.
- Para instalar o registo de tiragem 10.
- Para instalar uma ligação de exaustão de ar de 120 mm, introduza a flange redutora 9 no registo de tiragem 10.
- Fixe o tubo na posição correcta utilizando grampos para tubos em quantidade suficiente (não fornecidos).
- Retire quaisquer filtros de carvão activado que estejam instalados.

SAÍDA DO AR PARA A VERSÃO FILTRANTE

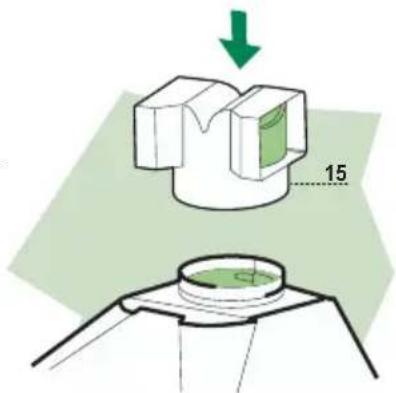

- Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.
- Assegure-se de que o filtro anti cheiros, de carvão activo, se encontra presente.

LIGAÇÃO ELÉCTRICA
- Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
- Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

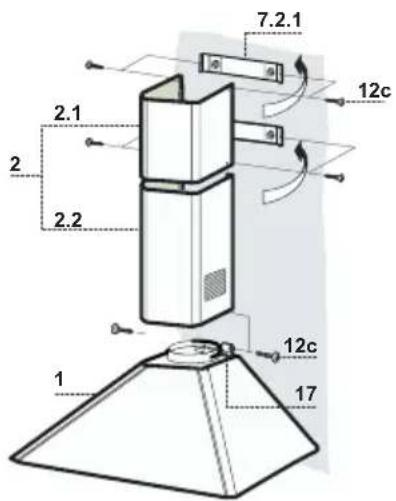

- Alargue ligeiramente as duas chapas laterais, prenda-as atrás dos suportes 7.2.1 e feche-as de novo até encostarem.
- Fixe lateralmente aos suportes, com os 4 parafusos 12c (2,9 x 9,5) incluídos nos acessórios.
Chaminé inferior
- Introduza os casquilhos 17 na parte superior da estrutura do exaustor, rodando-os 90° no sentido dos ponteiros do relógio até encostarem no limite de curso.
- Alargue ligeiramente as duas chapas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo até encostarem.
- Fixe a parte inferior, lateralmente, nos casquilhos montados previamente, utilizando os 2 parafusos 12c (2,9 x 9,5) incluídos nos acessórios.


L Luzes Liga e desliga a Iluminação
M Motor Liga e desliga o motor de exaustão
V Velocidade Determina a velocidade de funcionamento:
- Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.
- Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.
- Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.
Filtros contra gordura
LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA
- Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.
- Retire os filtros, um de cada vez, empurrando-os para trás e pu-xando-os ao mesmo tempo.
- Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.
- Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Filtro anti-odor (Versão Filtrante)
Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.
SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO
- Tire os filtros metálicos antigordura.
- Remova o filtro anti-odor de carvão activo saturado, conforme indicado.(A)
- Monte o filtro novo prendendo-o na sua sede.(B)
- Reinstale os filtros metálicos antigordura.

Iluminação
SUBSTITUIÇÃO DAS LÂMPADAS
Lâmpadas incandescentes de 40 W
- Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
- Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
- Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
