Tipo de Produto	Exaustor Embutido
Marca	Zanussi
Modelo	ZHC 590
Dimensões (L x P x A)	898 x 500 x 150 mm
Peso Líquido	11,5 kg
Alimentação Elétrica	220-240 V ~ 50 Hz
Potência Nominal	220 W
Taxa Máxima de Extração	620 m³/h
Nível Máximo de Ruído	65 dB(A)
Classe de Eficiência Energética	A
Tipo de Filtro de Gordura	Alumínio
Filtro de Carvão	Opcional (vendido separadamente)
Iluminação	2 x LED (3 W)
Controles	Controle deslizante com 3 velocidades
Diâmetro da Saída de Ar	150 mm
Material	Aço inoxidável e vidro
Instalação	Embaixo do armário
Características de Segurança	Corte térmico
Manutenção	Limpar filtros de gordura mensalmente; substituir filtro de carvão a cada 3-6 meses
Peças de Reposição Disponíveis	Motor, controles, luzes LED, filtros

Perguntas frequentes - ZHC 590 ZANUSSI

Como instalar o exaustor ZHC 590?

Consulte o manual de instalação. Certifique-se de que o duto de saída de ar esteja corretamente conectado (diâmetro 150 mm). O exaustor deve ser montado firmemente embaixo do armário a pelo menos 65 cm acima da superfície de cozimento para fogões elétricos (75 cm para gás). A conexão elétrica deve ser feita por um técnico qualificado.

Como limpar o filtro de gordura?

Remova o filtro de gordura de alumínio e lave-o com água morna e sabão ou na máquina de lavar louça. Deixe secar completamente antes de recolocar. Limpe mensalmente para manter a eficiência de extração.

Como substituir o filtro de carvão?

Se usado em modo de recirculação, substitua o filtro de carvão a cada 3–6 meses. Abra a grade do filtro, remova o filtro de carvão antigo e insira um novo (específico do modelo). Certifique-se de que o filtro esteja bem encaixado. O filtro de carvão não é lavável.

O exaustor não está extraindo corretamente.

Verifique se o filtro de gordura está limpo e não obstruído. Certifique-se de que o duto não esteja bloqueado. Se estiver usando filtro de carvão, pode ser necessário substituí-lo. Verifique também se a configuração de velocidade é adequada. Se o problema persistir, entre em contato com o serviço.

A luz não está funcionando.

O exaustor usa luzes LED. Se uma falhar, pode ser necessário substituí-la. Desconecte a energia antes de substituir. Os módulos LED estão disponíveis como peças de reposição. Se ambas as luzes falharem, verifique a conexão elétrica.

O exaustor está barulhento.

Os níveis normais de ruído são de até 65 dB(A). Se estiver anormalmente barulhento, verifique se há fixações soltas, duto bloqueado ou pás do ventilador danificadas. Certifique-se de que o exaustor esteja firmemente montado. Limpe os filtros, pois um filtro sujo pode aumentar o ruído.

Como alterar a velocidade?

Use o controle deslizante no painel frontal para selecionar a velocidade 1 (baixa), 2 (média) ou 3 (alta). A luz indicadora correspondente mostrará a velocidade selecionada.

Posso usar o exaustor sem filtro de carvão?

Sim, se o exaustor estiver conectado a um duto externo (modo de extração). O filtro de carvão é necessário apenas para o modo de recirculação para absorver odores. No modo de extração, não é necessário.

Qual é o cronograma de manutenção recomendado?

Limpe o filtro de gordura mensalmente. Substitua o filtro de carvão a cada 3–6 meses (se usado). Limpe o exterior com um pano úmido. Inspecione o duto periodicamente quanto a bloqueios. Recomenda-se verificação profissional anual.

O exaustor vem com controle remoto?

Não, o ZHC 590 é controlado através do controle deslizante integrado na unidade. Não há controle remoto incluído.

MANUAL DE UTILIZADOR ZHC 590 ZANUSSI

Manual de Instruções

Bedienungsanleitung

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES 43

CARACTERÍSTICAS......44

INSTALAÇÃO 46

UTILIZAÇÃO 50

MANUTENÇÃO 51

CONSELHOS E SUGESTÕES

Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe ^1 , certifi que-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode infl amar-se.
• No prepare alimentos fl amejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.
• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a re-ciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, con-tacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Dimensões

* Dimensões para exaustor na versão aspirante.
** Dimensões para exaustor na versão fi ltrante.

Componentes

Ref. Qtd. Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, luz, fi ltros e chaminé inferior

2 1 Chaminé superior

7.1 1 Armação telescópica com aspirador, composta de:

7.1a 1 Armação superior

7.1b 1 Armação inferior

9 1 Flange de redução ø 150-120 mm

9a 1 Anel ø120-125

10 1 Flange de ø120 mm

15 1 Conexão da saída filtrante

25 2 Braçadeiras para tubos

Ref. Qtd. Componentes de instalação

11 4 Buchas de ø 10

12c 4 Parafusos 2,9 x 6,5

12f 4 Parafusos M6 x 15

12g 4 Parafusos M6 x 80

12h 4 Parafusos 5,2 x 70

21 1 Molde de furação

1 Manual de Instruções

Perfuração do tecto/prateleira e fi xação da armação

PERFURAÇÃO DO TECTO/PRATELEIRA

- Com a ajuda de um fio de prumo, marque noTecto/Prateleira de suporte o ponto de projecção do centro da placa do fogão.

- Apoie o gabarito de perfuração 21, que acompanha o aparelho, no tecto/prateleira de modo a fazer com que o centro deste coincida com o centro projectado e alinhando os eixos do gabarito com os eixos da placa do fogão.

• Marque os centros dos furos do gabarito.

• Fure os pontos marcados:

- Tecto de betão maciço: de acordo com as buchas para betão utilizadas.

- Tecto de tijolo perfurado, com espessura resistente de 20 mm: ø 10 mm (introduza imediatamente as buchas 11 fornecidas juntamente com o aparelho).

- Tecto de traves de madeira: de acordo com os parafusos para madeira utilizados.

- Prateleira de madeira: ø 7 mm.

- Passagem do fi o eléctrico de alimentação: ø 10 mm.

- Saída de ar (versão aspirante): de acordo com o diâmetro da ligação à tubagem de evacuação exterior.

- Enrosque dois parafusos, cruzando-os e deixando-os a 4-5 mm de distância do tecto:

- para betão maciço, buchas para betão (não fornecidas com o aparelho).

- para tijolos ocos com espessura resistente, de cerca de 20 mm, Parafusos 12h, fornecidos com o aparelho.

- para traves de madeira, 4 parafusos para madeira (não fornecidos com o aparelho).

- para prateleira de madeira, 4 parafusos 12g (M6 x 80) com anilhas 22 e porcas 23 (fornecidas com o aparelho).

PREPARAÇÃO DA ARMAÇÃO PARA A CONEXÃO FILTRANTE

No caso de se instalar o exaustor na versão filtrante, é necessário preparar na armação todas as conexões necessárias para esta versão. Para facilitar a instalação dos componentes específicos para a versão filtrante, é necessário alongar a armação. Proceda assim:

• Desaperte os dois parafusos que estão a fixar a chaminé superior 2.1 à armação, e tire a chaminé.
• Desaperte os quatro parafusos de segurança aplicados em cima, na zona de separação da armação. (A)
• Desaperte os oito parafusos métricos que estão a unir as duas colunas, situados de ambos os lados da armação. (B)

Instalação dos componentes para a versão fi ltrante:

• Fixe a conexão filtrante 15 na parte superior da armação, utilizando os 4 parafusos 12c incluídos nos acessórios.
• Fixe a flange, com movimento rotativo (ø120) 10, à parte inferior da conexão filtrante 15.
• Encaixe a flange de redução 9 na saída do aspirador.
• Nesta altura, é necessário ligar as duas fl anges com um tubo. Para calcular a altura do tubo, é necessário fazer o cálculo estimativo da altura do exaustor (mm) e subtrair a esse valor 615 mm. (H tubo = H exaustor-615).
• Estique a armação de modo a permitir a inserção do tubo e reposicione-a, fixando o tubo entre as duas flanges. Verifique se a altura da armação é adequada à altura do exaustor desejada (H armação = H exaustor - 184). Ajuste a altura da armação desejada e aperte de novo os parafusos tirados anteriormente. Para garantir maior estabilidade da armação, aperte os quatro parafusos de segurança no último furo disponível.
• Fixe o tubo com as braçadeiras próprias, 25, incluídas nos acessórios.

FIXAÇÃO DA ARMAÇÃO

- Levante a armação, prestando atenção ao indicador sobre a placa da armação, que tem de estar na parte anterior.

- Enfi e os orifícios oblongos da armação nos dois parafusos aplicados anteriormente no tecto e rode até ao centro do orifício oval de regulação.

- Aperte os dois parafusos e enrosque os outros dois incluídos nos acessórios; antes de apertar os parafusos defi nitivamente, é possível fazer pequenos ajustes rodando a armação, mas prestando atenção para impedir que os parafusos saiam do orifício de ajuste, oval.

- A fixação da armação deve ficar bem firme, quer atendendo ao peso do exaustor, quer atendendo à possibilidade de solicitações provocadas por empurrões laterais ocasionais no aparelho montado. Concluída a fixação, verifique se a base se mantém estável mesmo quando a armação é solicitada à flexão.

- Em todos os casos em que o tecto não for sufi cientemente robusto no ponto de suspensão, o instalador deverá torná-lo seguro utilizando chapas e contra-chapas adequadas, fi xadas em partes estruturalmente resistentes.

Saída do ar para a Versão Aapirante

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou fl exível de ø150 ou 125 mm; esta escolha deve ser feita pelo instalador.

- Para a ligação com um tubo de ø125 mm, instale a fl ange de redução 9 na saída do corpo do exaustor e o anel ø120-125 9a na fl ange.

- Fixe o tubo com braçadeiras para tubo 25 (fornecidas com o aparelho).

- Tire os filtros anti-odor de carvão activo, se presentes.

Montagem da chaminé e fi xação do corpo do exaustor

Se o exaustor for instalado na versão filtrante, a chaminé deverá ser montada com os orifícios ovais para cima. Se a instalação for feita na versão aspirante, os orifícios ovais deverão ficar para baixo.

- Introduza a chaminé superior de baixo para cima e fi xe-a à armação, na parte superior, com os 2 para-fusos tirados anteriormente, prestando atenção para, no caso da instalação ser feita na versão fi ltrante, os orifícios ovais da chaminé fi carem na posição correspondente à saída da conexão filtrante 15.

- Abra o grupo de iluminação, puxando-o pelo entalhe próprio e desprenda-o do corpo do exaustor, deslizando com o pino de fi xação próprio.

- Tire o fi Itro antigordura, empurrando-o em direcção à parte posterior do grupo, ao mesmo tempo que o puxa para baixo.

- Tire os filtros anti-cheiros, de carvão activo, se disponíveis.

- Prepare as coisas para fazer a fi xação do corpo do exaustor à armação, enroscando os 4 parafusos 12f nas respectivas sedes. Deixe, pelo menos, um espaço de 4-5 mm entre a cabeça do parafuso e a placa da armação.

- Fixe o corpo do exaustor à armação e rode o mais possível para a esquerda. Aperte imediatamente os parafusos para evitar a queda acidental do corpo do exaustor.

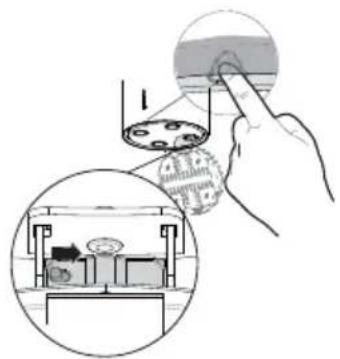

Ligação Eléctrica

- Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.

- Assegure-se de que o conector do cabo de alimentação esteja bem adaptado na tomada do aspirador.

• Ligue o conector dos comandos Cmd.

- Ligue o conector dos focos Lux a extremidade do cabo electrico que se encontra atras da tampa du caixa de iluminação.

- Para a versão filtrante, monte o filtro anti-odor de carvão activo.

- Monte de novo os filtros y o grupo de iluminação.

Pode ligar-se o exaustor directamente, na velocidade pretendida, carregando no botão corres-pondente, sem ter de se carregar no botão 0/1 motor.

TECLA LED FUNÇÕES

L	Liga e desliga a iluminação.
T1	0/1 Motor Fixo	Primeira velocidade.Desliga o exaustor se for mantida premida por cerca de 1”.
T2	Velocidade	Fixo	Segunda velocidade.
T3	Velocidade	Fixo	Terceira velocidade.
T4	Velocidade	Fixo	Velocidade máxima.
	A piscar	Velocidade intensa.Adequada para enfrentar as máximas emissões de vapores de cozedura. É activada com a pressão da tecla por cerca de 2”.Desliga-se automaticamente ao fim de 10 minutos da entrada em função. Pode ser desligada manualmente com a pressão de qualquer tecla de velocidade.
S1	Led	Fixo	Sinaliza o alarme de saturação dos Filtros Metálicos Antigordura e a necessidade de lavá-los. O alarme entra em função ao fim de 100 horas de funcionamento efectivo do exaustor. (Para apagar o alarme ver o parág. Manutenção)
		A piscar	Quando é activado, sinaliza o alarme de saturação do Filtro Anti-odor de Carvão Activo, que deve ser substituído; também devem ser lavados os Filtros Metálicos Antigordura.O alarme de saturação do Filtro Anti-odor de Carvão Activo entra em função ao fim de 200 horas de funcionamento efectivo do exaustor.(Quanto à activação e para saber como apagar o alarme, ver o parág. Manutenção)

Filtros metálicos antigordura

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA

Como apagar o sinal de alarme

• Desligue as luzes e o motor de sucção.
• Prima a tecla T3 durante, pelo menos, 3 segundos, até os leds piscarem a confi rmar.

• São laváveis na máquina de lavar louça e precisam de ser lavados quando o led S1 acender ou, pelo menos, de 2 em 2 meses de utilização.
• Abra o grupo de iluminação, puxando-o pelo entalhe próprio.
• Tire os filtros, um de cada vez, empurrando-os para a parte traseira do grupo e puxando-os ao mesmo tempo para baixo.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os, lembrando-se de manter a pega virada para a parte visível exterior.
• Feche de novo o grupo de iluminação.

Não pode ser lavado e não é regenerável, devendo ser substituído quando o led S1 se liga ou de 4 em 4 meses de utilização; com maior frequência se o aparelho for utilizado com muita intensidade.

Activação do sinal de alarme

• Nos exaustores Versão Filtrante, a sinalização de alarme por saturação dos filtros tem de ser activada na altura de instalação ou posteriormente.
• Deslique as luzes e o motor de aspiração.
• Desligue o exaustor accionando o interruptor bipolar colocado de permeio na alimentação de Rede ou operando com o interruptor geral.
• Restabeleca a ligação mantendo premida a tecla T1.
• Solte a tecla. Os cinco leds estão todos acesos fixos.
• No prazo máximo de 3 segundos, prima a tecla T1 até ao sinal de luz intermitente de confirmação dos Leds T1 e T4:
• 2 sinais de luz intermitente Led-Alarme de saturação do filtro anti-cheiro de carvão activo ACTIVADO.
• 1 sinal de luz intermitente Led-Alarme de saturação do filtro anti-cheiro de carvão activo DESACTIVADO.

SUBSTITUIÇÃO

Reset do sinal de alarme

• Deslique as luzes e o motor de aspiração.
• Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confi rmação através dos leds, que começam a piscar.

Substituição do Filtro

• Abra o grupo de iluminação puxando-o pelo entalhe próprio.
• Remova os fi ltros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
  • Monte o fi Itro novo prendendo-o na sua sede.
• Reinstale os filtros metálicos antigordura e grupo de iluminação.

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas de halogénio de 20 W

• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
