ZHC 590 - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato ZHC 590 ZANUSSI en formato PDF.
| Tipo de producto | Campana extractora empotrada |
| Marca | Zanussi |
| Modelo | ZHC 590 |
| Dimensiones (An x Pr x Al) | 898 x 500 x 150 mm |
| Peso neto | 11.5 kg |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Potencia nominal | 220 W |
| Caudal de extracción máximo | 620 m³/h |
| Nivel de ruido máximo | 65 dB(A) |
| Clase de eficiencia energética | A |
| Tipo de filtro de grasa | Aluminio |
| Filtro de carbón | Opcional (se vende por separado) |
| Iluminación | 2 x LED (3 W) |
| Controles | Control deslizante con 3 velocidades |
| Diámetro de salida de aire | 150 mm |
| Material | Acero inoxidable y vidrio |
| Instalación | Bajo armario |
| Características de seguridad | Corte térmico |
| Mantenimiento | Limpiar los filtros de grasa mensualmente; sustituir el filtro de carbón cada 3-6 meses |
| Piezas de repuesto disponibles | Motor, controles, luces LED, filtros |
Preguntas frecuentes - ZHC 590 ZANUSSI
Preguntas de los usuarios sobre ZHC 590 ZANUSSI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones ZHC 590 - ZANUSSI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ZHC 590 de la marca ZANUSSI.
MANUAL DE USUARIO ZHC 590 ZANUSSI
Manual de instrucciones
Manual de instrucciones ÍNDICE
CONSEJOS Y SUGERENCIAS 32
CARACTERÍSTICAS....33
INSTALACIÓN....35
USO 39
MANTENIMIENTO 40
CONSEJOS Y SUGERENCIAS

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.
INSTALACIÓN
- El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
- La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm.
- Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
- Para los aparatos de 1 ^a clase asegurarse de que la instalación eléctrica doméstica posea una toma de tierra efi caz.
- Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
- No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
- En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.
USO
- La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
- No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
- Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
- Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
- No preparar alimentos flambè debajo de la campana de la cocina; peligro de incendio
- Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguridad.
- Controlar que los niños no jueguen con el aparato.
MANTENIMIENTO
- Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
- Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
- Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se des-eche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contac-to con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
Dimensiones

* Dimensiones de la campana en versión aspirante.
** Dimensiones de la campana en versión fi Itrante.
Componentes
Ref. Cant. Componentes del Producto
1 1 Cuerpo Campana completo de: Mandos, Iluminación, Filtros, Chimenea Inferior
| 2 | 1 | Chimenea | superior |
| 7.1 | 1 | Armazón telescópico completo de Aspirador, formado por: | |
| 7.1a | 1 | Armazón | superior |
| 7.1b | 1 | Armazón | inferior |
| 9 | 1 | Arandela de reducción ø 150-120 mm | |
| 9a | 1 | Anillo adaptador ø120-125 mm | |
| 10 | 1 | Arandela ø 120 mm | |
| 15 | 1 | Empalme Salida Aire Filtrante | |
| 25 | 2 | Fajillas | |
Ref. Cant. Componentes de Instalación
| 11 | 4 | Tacos ø 10 |
| 12c | 4 | Tornillos 2,9 x 6,5 |
| 12f 4 | Tornillos M6 x 15 | |
| 12g | 4 | Tornillos M6 x 80 |
| 12h | 4 | Tornillos 5,2 x 70 |
| 21 | 1 | Máscara |
| 22 | 4 | Arandelas ø 6,4 |
| 23 | 4 | Tuercas M6 |
Cant. Documentación
1 Manual instrucciones

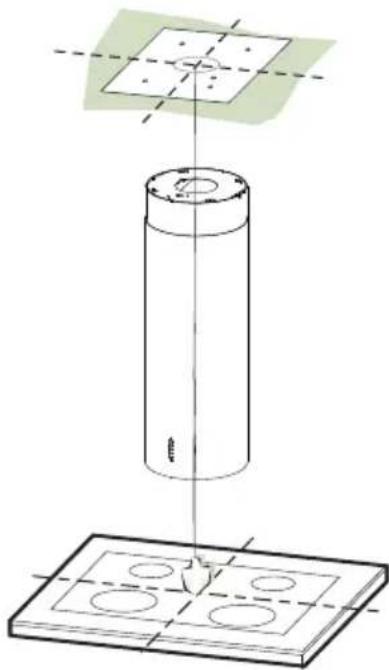

Taladrado del cielorraso/repisa y fi jación del armazón metálico

- Con la ayuda de un hilo de plomo marcar en el cielorraso/repisa de soporte el centro del plano de cocción.
- Apoyar en el cielorraso/repisa la plantilla de taladrado 21 en dotación, haciendo coincidir su centro con el centro proyectado y alineando los ejes de la plantilla con los ejes del plano de cocción.
- Marcar los centros de los orificios de la plantilla.
• Taladrar los puntos marcados:
- Cielo de hormigón macizo: según los tacos para hormigón empleados.
- Cielo de ladrillos huecos, con espesor resistente de 20 mm: ø 10 mm (inserir rápidamente los Tacos 11 en dotación).
- Cielo con vigas de madera: según los tornillos para madera empleados.
- Repisa de madera: ø 7 mm.
- Paso del cable eléctrico de alimentación: ø 10 mm.
- Salida aire (Versión Aspirante): según el diámetro de la conexión a la tubería de evacuación externa.
- Atornillar, cruzándolas y dejando 4-5 mms del techo, dos tornillos:
- Para hormigón macizo, tacos para hormigón, no en dotación.
- Para Ladrillo con cámaras de aire, con espesor resistente de unos 20 mms, Tornillos 12h, en dotación.
- Para vigas de madera, 4 tornillos para madera, no en dotación.
- Para repisa de madera, 4 tornillos 12g con arandelas 22 y tuercas 23, en dotación.
PREPARACIÓN DEL ARMAZON PARA LA CON- EXION FILTRANTE
En el caso de que se instale la campana en versión fi ltrante hace falta predisponer en el armazón todos los empalmes necesarios para tal versión. Para facilitar la instalación de los particulares para la versión fi ltrante, es necesario alargar el armazón, Proceder de la siguiente manera:
- Destornillar los dos tornillos que sujetan la chimenea superior 2.1 al armazón y sacar la chimenea.
- Destornillar los cuatro tornillos de seguridad situados en la parte superior de la zona de separación del armazón. (A)
- Destornillar los ocho tornillos métricos que unen las dos columnas, situados a los lados del armazón. (B)
Instalación de los componentes para la versión fi ltrante:
- Fijar el empalme filtrante 15 a la parte superior del armazón utilizándo los 4 tornillos 12c en dotación.
- Enganchar con un movimiento rotativo la arandela (ø120) 10 a la parte inferior del empalme fi Itrante 15.
- Insertar la arandela de reducción 9 sobre la salida del aspirador.
- A este punto es necesario conectar las dos arandelas con un tubo, para calcular la altura del tubo hace falta calcular la altura de la campana (mm) y quitarle 615 mm. (H tubo = H campana-615).
- Alargar el armazón hasta que permita la inserción del tubo y volver a colocarlo bloqueando el tubo entre las dos arandelas. Controlar si la altura del armazón es la adecuada a la altura deseada de la campana (H armazón = H campana–184). Regular la altura deseada del armazón y volver colocar los tornillos anteriormente quitados. Para garantizar una mayor estabilidad al armazón volver a colocar los cuatro tornillos de seguridad en el último aquiero disponible.
- Sujetar el tubo con las fajas 25 en dotación.

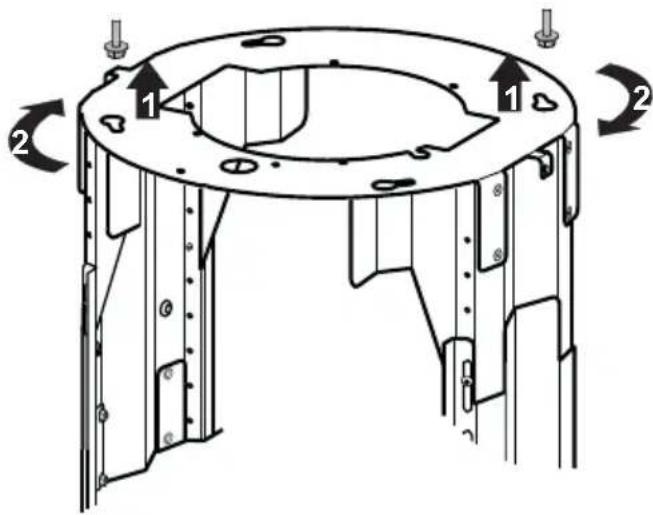

FIJACION ARMAZON
- Levantar el armazón teniendo cuidado de que el índice puesto sobre la lámina de éste se encuentre en la parte anterior.
- Encajar los ojales del armazón en los dos tornillos colocados anteriormente en el techo y girar hasta el centro del ojal de regulación.
- Apretar los dos tornillos y atornillar los otros dos en dotación; antes de atornillar defi nitivamente los tornillos es posible efectuar regulaciones girando el armazón, teniendo cuidado que los tornillos no se salgan de la sede del ojal de regulación.
- El fi jado del armazón tiene que ser seguro en relación sea al peso de la Campana sea a los movimientos causados por ocasionales empujones laterales al aparato una vez montado. A fi jado realizado controlar por lo tanto que la base sea estable aunque el armazón sea sometido a fl exiones.
- En todos los casos en que el Techo no fuera suficientemente robusto en el punto de suspensión, el instalador tendrá que proveer a robustecerlo con oportunas láminas y contraplacas ancladas a partes estructuralmente resistentes.

Conexiones Salida del Aire Versión Aspirante
Para la instalación en Versión Aspirante conectar la Campana a la tubería de salida mediante un tubo rígido o fl exible de ø150 o 125 mm, cuya selección se deja al instalador.
- Para conexión ø125 mm, insertar la Brida de reducción 9 en la Salida del Cuerpo Campana y el anillo adaptador 9a ø120-125 mm en la Brida.
- Fijar el tubo con abrazaderas adecuadas 25 en dotación.
- Quitar eventuales Filtros Antiolor al Carbono activo.

Montaje Chimenea y Sujeción Cuerpo Campana
Es necesario girar la chimenea hacia arriba con los ojales hacia arriba en caso de instalación de la campana en versión fi Itrante, viceversa, con los ojales hacia abajo en caso de instalación en versión aspirante.
- Meter desde abajo hacia arriba la Chimenea superior y sujetarla en la parte superior al armazón con los 2 Tornillos quitados precedentemente, teniendo cuidado, en caso de instalación fi Itrante de que los ojales de la chimenea se encuentren en correspondencia de la salida del empalme fi Itrante 15.
- Abrir el grupo de iluminación tirándo de él sobre la adecuada marca, desengancharlo del cuerpo de la campana deslizando el perno de sujeción.
- Sacar el Filtro Antigrasa, empujándolo hacia la parte posterior del grupo y tirando al mismo tiempo hacia abajo.
- Quitar los eventuales Filtros Antiolor al Carbón activado.
- Predisponer la sujeción del cuerpo de la campana al armazón atornillándo los 4 Tornillos 12f en las sedes adecuadas. Dejar por lo menos 4-5 mm de espacio entre la cabeza del tornillo y la lámina del armazón.
- Enganchar el cuerpo de la campana al armazón y girar hacia la izquierda hasta el fondo, proceder enseguida al bloqueo de los tornillos para evitar una caída accidental del cuerpo de la campana.
CONEXIÓN ELÉCTRICA
- Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
- Asegurarse de que el conector del Cable de alimentación esté correctamente metido en la toma del Aspirador.
- Conectar el conector de los mandos Cmd.
- Conectar el conector de los Focos Lux a la toma existente detrás de la tapa del grupo ilumina-ción.
- Para la versión filtrante montar el filtro antiolor de carbón activo.
- Volver a montar los Filtros y el grupo iluminación.

La camapana puede encenderse directamente a la velocidad deseada, apretando el correspondiente pulsador sin pasar por el pulsador 0/1 motor.
TASTO LED FUNCIONES
| L | 0/1 Luz | Enciende y apaga la iluminación. | |
| T1 | 0/1 Motor encendido Primera velocidad.Apretándolo durante 1” apaga la campana. | ||
| T2 | Velocidad | encendido | Segunda velocidad. |
| T3 | Velocidad | encendido | Tercera velocidad. |
| T4 | Velocidad | Fijo | Velocidad máxima. |
| Intermitente | Velocidad intensiva.Adecuada para afrontar emisiones máximasde humos de cocción. Se activa apretando durante 2” el pulsante. Se apaga automaticamente al cabo de 10 minutos de iniciar el funcionamiento. Puede apagarse manualmente apretando cualquier pulsante. | ||
| S1 | Led | Fijo | Alarma que señala la saturación de los Filtros Antigrasa Metálicos y la necesidad de lavarlos. El dispositivo entra en funcionamiento tras 100 horas de uso efectivo de la Campana. (Reset ver párrafo Mantenimiento) |
| Intermitente | Alarma que señala, cuando está activada, lasaturación del Filtro Antiolor al Carbón Activo, y que , por lo tanto, hay que cambiarlo; hay que lavar también los Filtros Antigrasa Metálicos. El dispositivo del Filtro Antiolor al Carbón Attivo entra en funcionamiento tras 200 horas de uso efectivo de la Campana.(Activación y Reset ver párrafo Mantenimiento) | ||

Filtros antigrasa
LIMPIEZA DE LOS FILTROS ANTIGRASA METALICOS
Reset de la señal de alarma
- Apagar las Luces y el Motor de aspiración.
- Apretar el pulsante T3 durante 3 segundos, hasta el relampagueo de confi rmación de los leds.
Limpieza de los fi Itros
- Se pueden lavar en el lavavajillas. Lavarlos cuando se encienda el led S1 o al máximo cada 2 meses de uso de la Campana.
- Abrir el grupo de iluminación hasta la muesca.
- Quitar los Filtros uno a la vez, empujándolos hacia la parte posterior del grupo y tirando contemporaneamente hacia abajo.
- Lavar los Filtros evitando que se doblen, y asegurarse de que estén bien secos antes de volver a montarlos.
- Volver a montarlos prestando atención a que la manilla quede hacia la parte visible externa.
- Volver a montar el grupo de iluminación.

Filtro antiolor (Versión Filtrante)
No se puede lavar y no se regenera, se substituye cuando el led S1 relampaguea o cada 4 meses. La señal de Alarma se produce solo cuando se acciona el Motor de aspiración.
Activación de la señal de alarma
- En las Campanas en Versión Filtrante, la señalación de Alarma de saturación de los Filtros se activa en el momento de la instalación o sucesivamente.
- Apagar las Luces y el Motor de aspiración.
- Desenchufar la Campana o desconectar el interruptor general.
- Restablecer la conexión teniendo apretado el pulsador T1.
- Soltar el pulsador, los cinco leds se encienden.
- En 3 segundos apretar el pulsador T1 hasta que relampagueen los Leds T1 y T4:
- 2 relampaqueos del Led - Alarma saturación Filtro antiolor al Carbón activo ACTIVADO.
- 1 relampaqueo del Led - Alarma saturación Filtro antiolor al Carbón activo DESACTIVA.
SUBSTITUCION
Reset de la señal de alarma
- Apagar las Luces y el Motor de aspiración
- Apretar el pulsador T3 durante 3 segundos, hast el relampa- gueo de confi rmación de los leds.
Substitución Filtro
- Abrir el grupo de iluminación hasta la muesca.
- Quitar los Filtros empujándolos hacia la parte posterior del grupo y tirando contemporaneamente hacia abajo.
- Quitar el Filtro antiolor al Carbón activo saturado,obrando en los enganches.
- Montar el Filtro nuevo enganchándolo en su sede.
- Volver a montar el grupo de iluminación.

SUSTITUCIÓN DE LAS LAMPARAS
Lámparas halógenas de 20 W
- Extraer la lámpara desde el soporte.
- Sustituirla con una nueva con las mismas características, poniendo cuidado en insertar correctamente los dos enchufes en el asiento del soporte.
