Termék típusa	Páraelszívó
Márka	Zanussi
Modell	ZHC 615 X
Szélesség	60 cm
Mélység	50 cm
Magasság (min./max.)	65 cm / 110 cm
Nettó tömeg	10 kg
Elektromos tápellátás	220-240 V ~ 50 Hz
Maximális teljesítmény	150 W
Világítás teljesítmény	2 x 40 W (halogén)
Energiaosztály	B
Elszívási teljesítmény (max.)	300 m³/h
Zajszint (max.)	65 dB(A)
Sebességfokozatok száma	3
Működés	Elszívás és recirkuláció
Zsírszűrő	Alumínium fém szűrő (mosható)
Aktív szénszűrő (opcionális)	ZFCA 10 modell
Vezérlés	Gombos panel
Anyag	Rozsdamentes acél
Kivezetőcső átmérője	150 mm
Minimális távolság a főzőlaptól	65 cm (elektromos) / 75 cm (gáz)
Alkatrész elérhetőség	Igen, a hivatalos szervizen keresztül
Javíthatósági index	7,5 / 10

Gyakran ismételt kérdések - ZHC 615 x ZANUSSI

Hogyan kell felszerelni a ZHC 615 X páraelszívót?

A telepítést szakembernek kell elvégeznie. Ügyeljen a páraelszívó és a főzőlap közötti minimális távolság betartására (65 cm elektromos tűzhely esetén, 75 cm gáztűzhely esetén). Rögzítse a szerkezetet a falhoz a mellékelt dübelekkel és csavarokkal. Csatlakoztassa a kivezető csöveket a szabadba, vagy szerelje fel a szénszűrőt a recirkulációhoz.

Milyen gyakran kell tisztítani a zsírszűrőket?

Ajánlott a fém zsírszűrőket 2 havonta, vagy amikor a telítettségjelző (ha van) jelzi, megtisztítani. Mosogatógépben alacsony hőmérsékleten, vagy kézzel mosogatószerrel tisztíthatók.

Hogyan kell kicserélni az aktív szénszűrőt?

Az aktív szénszűrő nem mosható. Használattól függően 6-12 havonta cserélni kell. Cseréjéhez vegye le a zsírszűrőt, vegye ki a használt szénszűrőt (ZFCA 10 modell), és helyezze be az újat, ügyelve a megfelelő rögzítésre.

Mi a teendő, ha a páraelszívó túl hangos?

Ellenőrizze, hogy a zsírszűrők tiszták és megfelelően vannak-e elhelyezve. Húzza meg a páraelszívó összes rögzítését, és győződjön meg arról, hogy az elszívócsövek nem eldugultak. Ha a zaj továbbra is fennáll, motorhiba lehet; lépjen kapcsolatba a szervizzel.

Használható recirkulációs üzemmódban?

Igen, a ZHC 615 X páraelszívó recirkulációs üzemmódban is működhet. Ehhez fel kell szerelni egy aktív szénszűrőt (nem tartozék). A megszűrt levegő a felső rácsokon keresztül kerül vissza a konyhába.

Milyen izzókat használ, és hogyan kell cserélni?

G4-es, 40 W-os halogén izzókat használ. Kapcsolja le a páraelszívót, egy lapos csavarhúzóval távolítsa el a lámpa burkolatát, vegye ki a sérült izzót, és helyezzen be egy újat. Ne érintse meg az izzót közvetlenül kézzel.

Miért nem szív jól a páraelszívó?

Lehetséges okok: túltelített zsírszűrők, eldugult kivezetőcső, túl alacsony sebesség, vagy szénszűrő nélküli recirkuláció. Tisztítsa meg vagy cserélje ki a szűrőket, és biztosítsa a csővezeték megfelelő telepítését.

Hogyan kell tisztítani a rozsdamentes acél felületet?

Használjon puha, nedves ruhát enyhe szappanos vízzel vagy rozsdamentes acél tisztítószerrel. Ne használjon súrolószivacsot, fehérítőt vagy klórtartalmú termékeket. Szárítsa meg mikroszálas ruhával a foltok elkerülése érdekében.

Mit jelent a panelen lévő fényjelző?

Egyes modellek rendelkeznek egy jelzővel, amely akkor világít, amikor a zsírszűrők telítettek. Tisztítás után a jelzőt a megfelelő gomb lenyomva tartásával kell visszaállítani (lásd a kézikönyvet).

Hol vásárolhatók eredeti Zanussi alkatrészek?

Az eredeti alkatrészek, mint a szénszűrők vagy izzók, engedélyezett háztartásigép-üzletekben vagy a Zanussi hivatalos weboldalán kaphatók. A pontos alkatrészek megtalálásához használja a modellszámot (ZHC 615 X).

HASZNÁLATI ÚTMUTATÓ ZHC 615 x ZANUSSI

Felhasználói Kézikönyv MUTATÓUJJ

TANÁCSOK ÉS JAVASLATOK....30

JELLEMZÖK....31

FELSZERELÉS....33

HASZNÁLAT 36

KARBANTARTÁS 37

INSTALACIÓN

- A helytelen vagy a törvényi előírásoknak nem megfelelő üzembe helyezés miatti károkért a gyártó semmilyen felelősséget nem vállal.

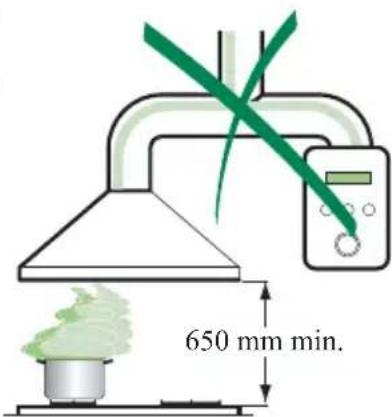

- A főzőfelület és a készülék közötti távolság minimum 650 mm legyen.

- Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék adattábláján feltiüntetett értéknek.

- Az Ia osztályba tartozó készülékeknél győződjön meg arról, hogy otthonának elektromos hálózata megfelelően földelt-e.

- Legalább 120 mm átmérőjű csövezettel kösse rá a készüléket a beszívott levegő kimenetére. A csövezetnek a lehető legrövidebbnek kell lennie.

- Tilos a készüléket az égetőberendezések (kazán, konvektor, stb.) által előállított füstgázok elvezetésére szolgáló vezetékbe hekötni.

- Megfelelő szellőzésről kell gondoskodni abban az esetben, ha a készülék elhelyezésére szolgáló helyiségben nem elektromos üzemű (hanem például gázüzemű) berendezések is vannak. Ha a konyha semmilyen nyílással nincs összekötve a külvilággal, akkor a tiszta levegő biztosítása érdekében gondoskodni kell egy ilyenről.

HASZNÁLAT

- A készülék kizárólag otthoni használatra, a konyhai szagok eltávolítására szolgál.

- Tilos a készüléket a rendeltetésszerűtől eltérő módon használni

- Tilos a működésben levő készülék alatt erősen égő nyílt lángot használni

- Mindig olyan erősre állítsa be a lángot, hogy az a tüzhelyen levő lábas alól ne szökhessen ki oldalsó irányban.

- Olajsütő használatakor figyeljen oda: a felforrósodott olaj könnyen meggyulladhat.

- A szagelszívót nem használhatják gyermekek, illetve a helyes alkalmazásra nem képes személyek.

KARBANTARTÁS

- A hálózati csatlakozó kihúzásával vagy az áramellátás kikapcsolásával mindig válassza le a készüléket az elektromos hálózatról, amikor a karbantartást végzi.

- Az ajánlásnak megfelelő időközönként végezze el a szűrők alapos karbantartását.

- A szagelszívó felületének tisztításához elegendő egy semleges kémhatású mosószerrel benedvesített ruhát használni.

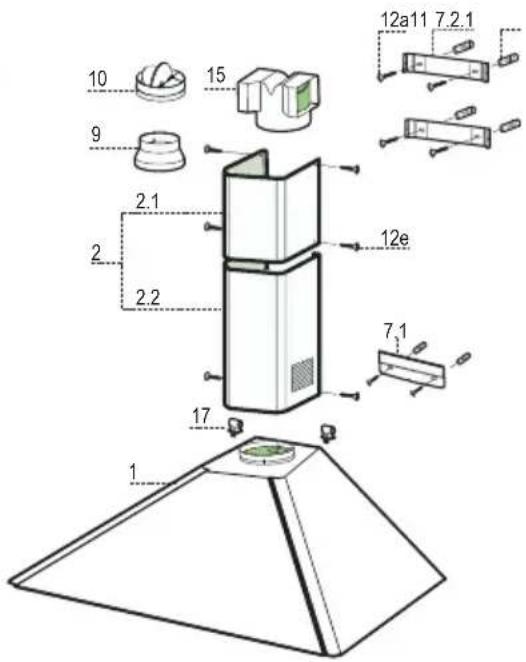

Hiv.	Db	Készülék	alkatrészek
1	1	készülékház: kezelőszervek, világítás, szűrők
2	1	teleszkópszerű kémény:
2.1	1	felső kémény
2.2	1	alsó	kémény
9	1	szűkítőperem, ∅150-120 mm
10	1	csőperem visszacsapó szeleppel, ∅ 150 mm
15	1	levegőkimenet csatlakozó
17	2	alsó kéményt rögzítő bilincs

Hiv.	Db	Felszerelési	alkatrészek
7.1	1	készülékházat rögzítő kengyel
7.2.1	2	felső kéményt rögzítő bilincs
11	6	tipli
12a	6	4,2 x 44,4 csavar
12c	6	2,9 x 9,5 csavar

Db	Dokumentáció
1	Használati	útmutató

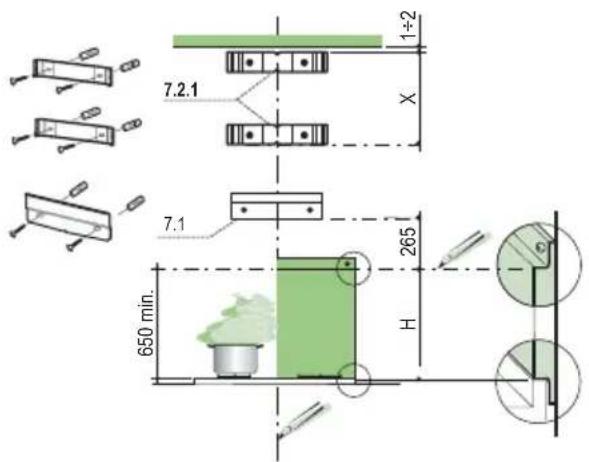

Falfuratok és rögzítési pontok

Húzzon a falon:

• egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén;
• egy vízszintes vonalat a főzőfelület felett min. 650 mm magasságban, hátlap nélküli felszerelés esetén; H magasságban (H = a hátlapból látható rész magassága), hátlappal együtt való felszerelés esetén.
• Illessze az ábra szerinti módon 265 mm-re a vízszintes segédvonal fölé a 7.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Illessze az ábra szerinti módon 1-2 mm-re a mennyezet vagy a felső határvonal alá a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Illessze az ábra szerinti módon X mm-re (X = a tartozékként adott felső kémény magassága) az első kengyel alá a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segéd-vonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.

A készülékház felszerelése előtt kell felszerelni a hátlapot, amit – ha azt akár felülre, akár alulra a falhoz kívánja rögzíteni – még az alapok felszerelése előtt a helyes magasságba kell beállítani. Bonyolultsága miatt ezt a műveletet kizárólag a konyhát berendező vagy a konyhabútorok összes végleges méretét pontosan ismerő személy végezheti el.

Csak felső rögzítés esetén a következőket kell tennie:

• A hátlapot úgy helyezze rá az alapra, hogy az alsó panelt beteszi a felső sík és a fal közé, a hátlap közepét pedig a függöleges segédvonalhoz illeszti.
• Jelölje be a felső panel két furatának a középpontját.
• A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat.
  • Helyezze be a furatokba a 11 tipliket.
• A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a kengyeleket.
• A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a hátlapot (ha van).

A készülékház felszerelése

• A készülékház felakasztása előtt csavarja be félig a készülékház felakasztási pontjain levő 2 Vr csavart.
• Akassza fel a készülékházat az előkészített kengyelre.
  • A Vr csavarokkal szintezze be a készülékházat.
  • Jól húzza meg a Vf rögzítőcsavart.

Bekötések

LEVEGÓKIMENET (KIVEZETÉSES VÁLTOZAT)

Kivezetéses változat esetén a szagelszívó és a levegőkimenet ösz- szekötése a felszerelést végző szakember választásától függően 120 vagy 150 mm átmérőjű merev vagy rugalmas csővel történ- jen.

Összekötés 150 mm átmérőjű csővel

• Illessze a 10 150 mm átmérőjű peremet a készülékház kimenetéhez.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.

Összekötés 120 mm átmérőjű csővel

• A 120 mm átmérőjű csővel való összekötés esetén illessze a 9 szükítőperemet az előzetesen felszerelt 10 150 mm átmérőjű peremhez.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• Mindkét esetben vegye ki az aktív szenes szagszüröket.

LEVEGÖKIMENET (KERINGETÉSES VÁLTOZAT)

• A 15 csatlakozót nyomja rá a levegőkimenetre.

- Ügyeljen arra, hogy az aktív szenes szagszürö a helyén legyen.

ELEKTROMOS BEKÖTÉS

- A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm.

- Vegye le a zsírszűrőket (lásd a “Karbantartás” fejezetet) és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába

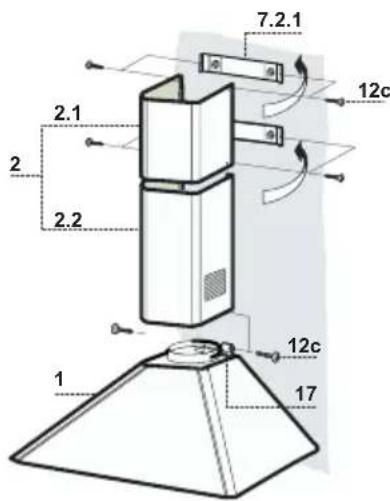

A kémény felszerelése

Felső kémény

- A két oldalsó panelt finoman húzza szét, akassza a 7.2.1 kengyelek mögé, majd kattanásig zárja vissza őket.

- A tartozékként adott 4 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról a kengyeleket.

Alsó kémény

- Illessze be a készülékházba a 17 bilincseket, majd kattanásig forgassa el öket 90°-kal az óramutató járásával megegyező irányba.

- A kémény két oldalsó panelét finoman húzza szét, akassza a felső kémény és a fal közé, majd kattanásig zárja vissza őket.

- A tartozékként adott 2 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról az alsó részt a bilincsekhez.

L Világítás Be- és kikapcsolja a világítási rendszert.

M Motor Be- és kikapcsolja a beszívó motort.

V Sebesség Szabályozza az üzemi sebességet:

1. Legkisebb sebesség a különösen csendes és folyamatos légcseréhez, kevés főzési göz esetén.

2. Közepes sebesség, ami az üzemi körülmények többségéhez ajánlott, te- kintettel a kezelt levegő mennyisége és a zajszint közötti kedvező arányra.

3. Legnagyobb sebesség, ami akár hosszabb időtartamon keresztül is alkalmas a nagymennyiségű főzési göz kezelésére.

Zsírszűrők

AZ ÖNHORDÓ FÉM ZSÍRSZÚRŐK TISZTÍTÁSA

• Mosogatógépben is tisztíthatók, és kb. kéthavonta vagy – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni.

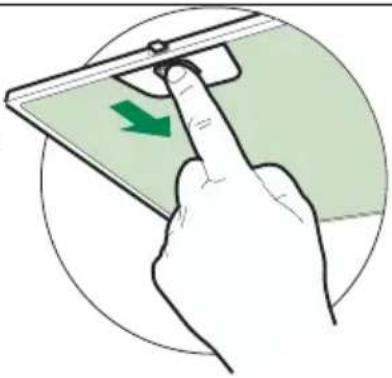

• Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.
• Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket.
• Úgy szerelje őket vissza, hogy a fogantyú a külső látható rész felé essen

Aktív szenes szagszürök (keringetéses változat)

Az aktív szenes szagszűrő nem mosható és nem regenerálható, hanem kb. négyhavonta vagy – nagyon intenzív használat esetén – ennél gyakrabban cserélendő.

CSERE

• Vegye ki a zsírszűrőket.
- Az ábra szerinti módon emelje ki az elhasználódott aktív szenes szagszűrőket (A).
- Az ábra szerinti módon szerelje be az új szűrőket (B).
- Szerelje vissza a zsírszüröket.

Világítás

AZ IZZÓK CSERÉJE

40 wattos izzók

• Vegye ki a fém zsírszűrőket.
- Csavarja ki, majd cserélje ki az izzókat ugyanolyan minőségű új izzókkal.
- Tegye vissza a fém zsírszűrőket.
