HASZNÁLATI ÚTMUTATÓ ZH 6024 x ZANUSSI

Cooker hood Dunstabzugshaube Hotte de cuisine Cappa Campana Exaustor Dampkap

ZH 6014

Operating instructions Bedienungsanleitung Mode d'emploi Istruzioni per l'uso

Manual de instrucciones Manual de instruções Gebruiksaanwijzing

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 14

Fig. 15

INSTRUCTIES VOOR DE INSTALLATIE

1 - ALGEMEEN

Deze kap is geschikt om aan de muur te worden geïnstalleerd, boven een kookplaat die tegen een wand is geplaatst.

Hij kan worden gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recy- cling binnen)

Vanwege de gecompliceerdheid en het gewicht van het apparaat raadt men aan de installatie te laten uitvoeren door gespecialiseerde vakmensen, terwijl rekening gehouden dient te worden met alle voorschriften van de bevoegde autoriteiten voor wat betreft de afvoer van de weg te leiden lucht.

De fabrikant wijst iedere verantwoordelijkheid voor schade, die te wijten is aan een niet correcte of niet volgens de regels uitgevoerde installatie, af.

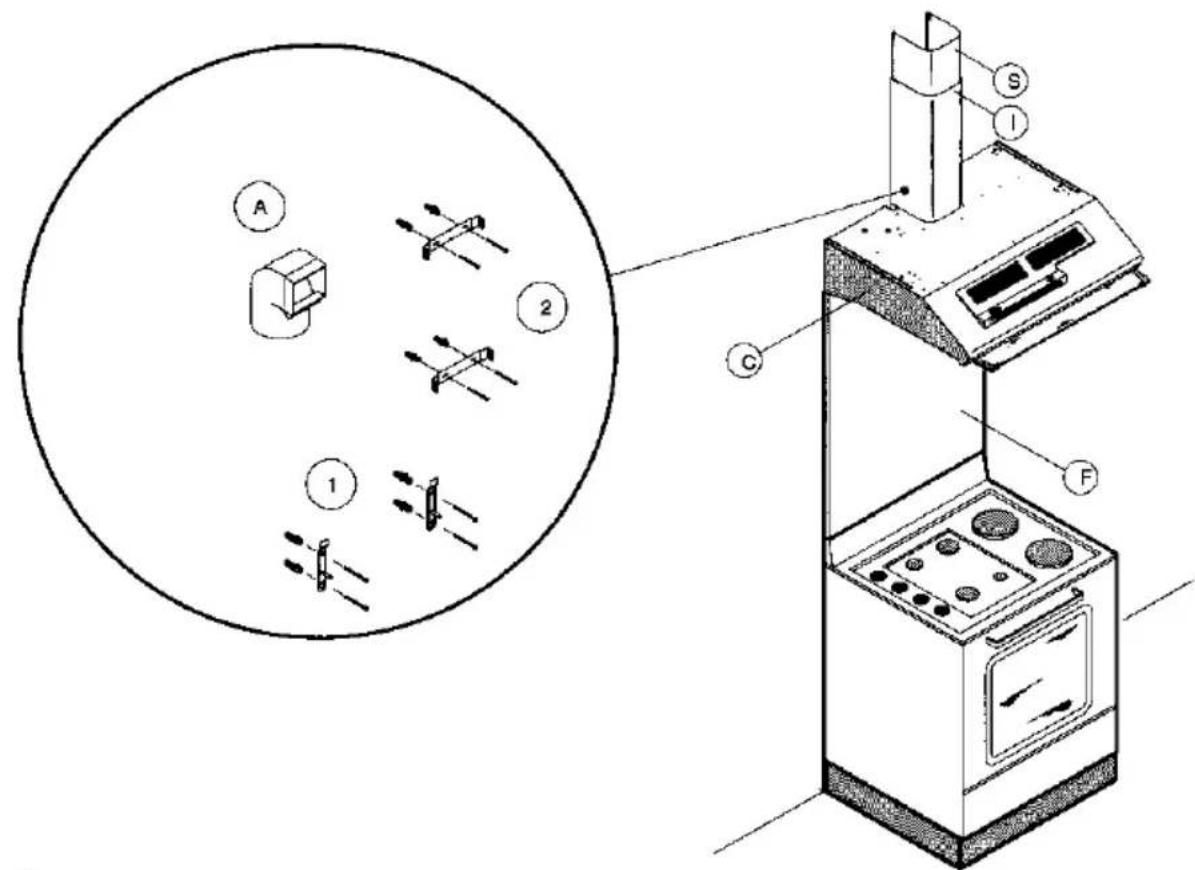

2 - ONDERDELEN

De afzuigkap bestaat uit (fig. 1):

2.1 - 1 afzuigkap C, compleet met commandoknoppen, licht en ventilator
2.2 - 1 telescoopschoorsteen bestaande uit: 1 bovenste halve buis S 1 onderste halve buis I
2.3 - 1 afzuigverbindingsstuk 90 x 132 A
2.4 - 1 zakje met inhoud: 2 beugels voor 1 bevestiging van de kap 2 beugels voor 2 bevestiging van de schoorsteen, schroeven, pluggen en documenten
2.5 - 1 ruggedeelte F (optional)

3 - WAARSCHUWINGEN VOOR DE VEILIGHEID

3.1 - Sluit het apparaat niet aan op pijpen die door verbranding ontstane rook afvoeren (verwarmingsketels, open haarden enz...).
3.2 - Controleer of de spanning van het elektriciteitsnet overeenstemt met de spanning die op het gegevensplaatje aan de binnenkant van de kap staat aangegeven.
3.3 - Verbind de afzuigkap met het elektriciteitsnet door een tweepolige schakelaar aan te brengen met een opening van de contacten van ten minste 3 mm.
3.4 - Vergewis U ervan dat het elektriciteitsnet in huis een correcte aarding heeft.
3.5 - De minimum veiligheidsafstand tussen de kookplaat en de kap is 65 cm.

3.6 - Flamboyeer niet onder de afzuigkap.
3.7 - Houdt frituurpannen onder controle gedurende het gebruik: de oververhitte olie zou kunnen ontvlammen.
3.8 - Voordat U welke reinigings- of onderhoudswerkzaamheden dan ook gaat uitvoeren, dient U de stekker uit het stopcontact te trekken of de hoofdschakelaar uit te schakelen.
3.9 - In het geval waarin in het vertrek zowel de afzuigkap als niet door elektriciteit aangedreven (b.v. gasapparaten) apparaten worden gebruikt, dient men te zorgen voor een adequate ontluchting van het vertrek. Een juist gebruik zonder risico's bereikt men wanneer de maximum depressie van het vertrek de 0,04 mbar niet overschrijdt; men voorkomt op deze manier een terugkeer van de vrijkomende gassen.

4 - INSTALLATIE

De afzuigkap kan op drie verschillende manieren aan de wand worden geinstalleerd:

A - installatie van de kap met een ruggedeelte (optional)
B - installatie van de kap zonder ruggedeelte
C - installatie waarbij de schoorsteen op één lijn gebracht wordt met de bovenkant van de hangkastjes.
Het volgende schema dient te worden gerespecteerd:

4.1 - Montage van de ondersteunende beugels
4.2 - Montage van de afzuigkap
4.3 - Aansluiting op het elektriciteitsnet en controle van de werking
4.4 - Afzuig- of filteraansluiting
4.5 - Aansluiting van de telescoopschoorsteen

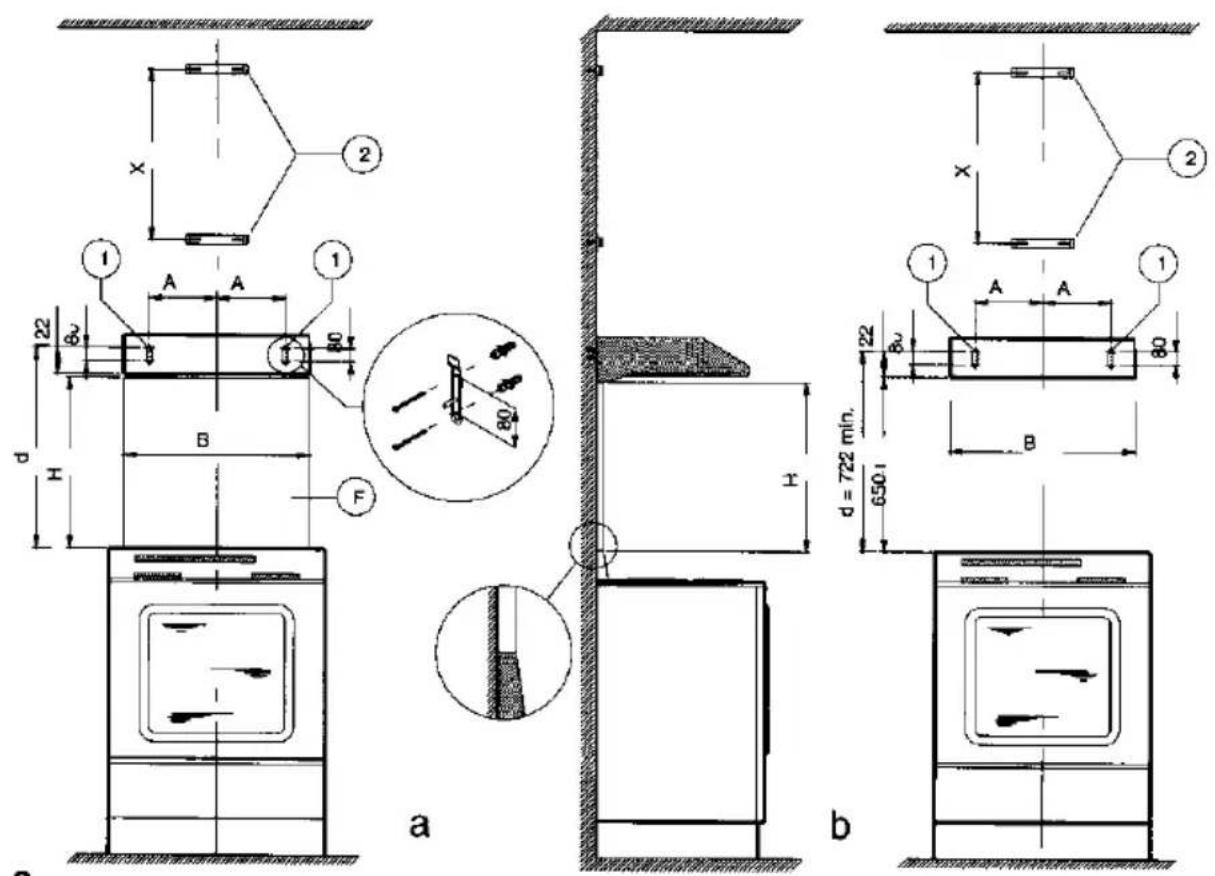

4.1 - Montage van de ondersteunende beugels Installatie type A/B (fig. 2a-b)

1 - Trek op de wand een verticale lijn tot aan het plafond, in het midden van de zone waar de afzuigkap gemonteerd gaat worden: dit dient voor de verticale opstelling op één lijn van de onderdelen.
2 - Plaatsing van de beugels 1 Trek een horizontale lijn op een afstand tot de kookplaat van:

a - met ruggedeelte (fig. 2a) : d = 122 + H, waarbij H = de hoogte in milimeters van het zichtbare deel van het ruggedeelte; deze maat dient direct te worden genomen op het bijgeleverde ruggedeelte, aangezien er verschillende soorten ruggedeelten worden geleverd.
b - zonder ruggededeelte (fig. 2b) d = minimaal 772

Geef op de horizontale lijn de boringen aan

voor de bevestiging van de beugels 1, zoals aangegeven in de tabel:

B mm	600	900
A mm	284	434

B = breedte van de afzuigkap in mm

A = afstand tussen het midden van de boringen van de beugels en het midden van de kap.

3 - Plaatsing van de beugels 2

a - Zet één van de beugels 2 tegen de muur op ongeveer 1 of 2 mm van het plafond of van de bovengrens, terwijl U het midden ervan inkepingen op de verticale lijn brengt.

b - Geef op de muur de twee ogen van de beugel aan.

c - Zet de andere beugel 2 tegen de wand op de verticale lijn, op een afstand X gemeten zoals in fig. 2, op dezelfde hoogte als de bovenste halve buis S die bij de afzuigkap geleverd wordt.

De maat X kan verschillende waarden hebben, al naar gelang de verschillende beschikbare hoogtes van de bovenste halve buis.

d - Geef op de wand het midden van de ogen van de beugel aan.

4 - Met een boortje van ö 8 mm alle aangegeven punten boren.

De beugels 1 - 2 goed vastzetten door gebruik te maken van de pluggen ∅ 8 mm en de bijbehorende schroeven.

5 - Ruggedeelte (optional)

De afstand van de afzuigkap ten opzichte van de kookplaat wordt bepaald, in dit geval, door de hoogte van het ruggedeelte F en door de eventuele opstaande rand van de kookplaat. Het ruggedeelte moet worden gemonteerd voor de afzuigkap, en, als men hem zowel boven als onder tegen de wand wenst te bevestigen, is het noodzakelijk hem op de juiste hoogte te monteren, voor de montage van de basis of tenminste van de daarbij behorende plaat. Aangezien het om een gecompliceerde operatie gaat, dient deze uitsluitend door de keukeninstallateur te worden uitgevoerd of door vakbekwaam personeel, dat alle afmetingen van de meubels kent.

Indien men alleen de bovenkant wil vastzetten, dient men als volgt te werk te gaan:

a - Zet het ruggedeelte op de plaat van de basis zoals op fig. 2a, breng hem in contact met de wand en plaats hem goed op het midden van de basis.

b - Geef het midden van de twee boringen van de bovenste strook aan.

c - Boor de wand met een boortje van ∅ 8 mm en bevestig het ruggedeelte door gebruik te maken van de pluggen ∅ 8 mm en de bijgeleverde schroeven.

d - De eventuele stabilisatie van het onderste deel wordt, indien nodig, overgelaten aan de installateur.

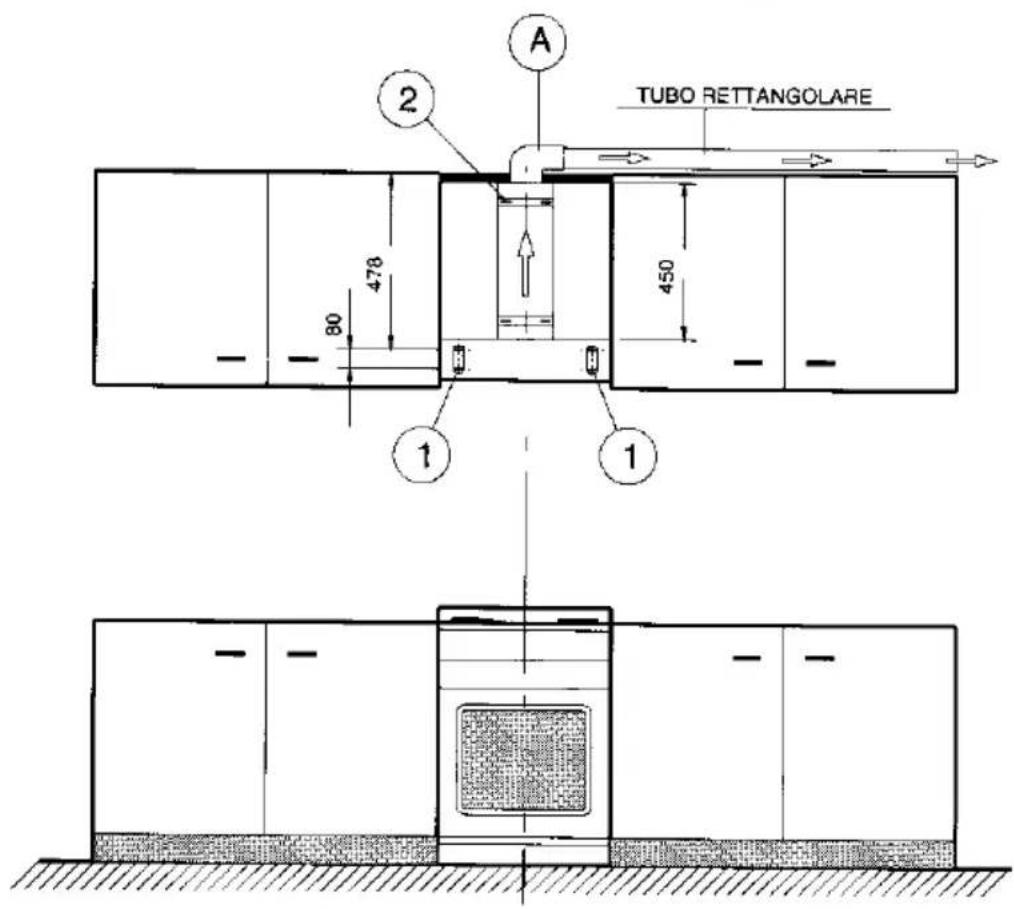

Installatie type C (fig. 3)

Het is mogelijk dit type montage uit te voeren door slechts gebruik te maken van de onderste halve buis I, van 450 mm lengte

1 - Trek een vertical lijn op de muur in het midden van de zone waar de afzuigkap gemonteerd gaat worden tot aan de bovengrens die gevormd kan worden door een houten plank: dit dient om de onderdelen verticaal op één lijn te brengen.

Trek een horizontale lijn op een afstand van 478 mm van de bovenkant van de hangkastjes.

2 - Plaatsing van de beugels 1

Geef op de horizontale lijn de boringen aan voor de bevestiging van de beugels zoals beschreven in paragraaf 4.1.2

3 - Plaatsing van de beugels 2

a - Zet één van de beugels 2 tegen de wand op ongeveer 1 of 2 mm van de plank, terwijl het midden ervan (inkepingen) op één verticale lijn worden gebracht.

b - geef de twee ogen van de beugel aan op de wand.

4 - Met een boortje van ö 8 mm alle aangegeven gaten boren.

De beugels 1 - 2 goed vastzetten door gebruik te maken van de pluggen ö 8 mm en de bijbehorende schroeven.

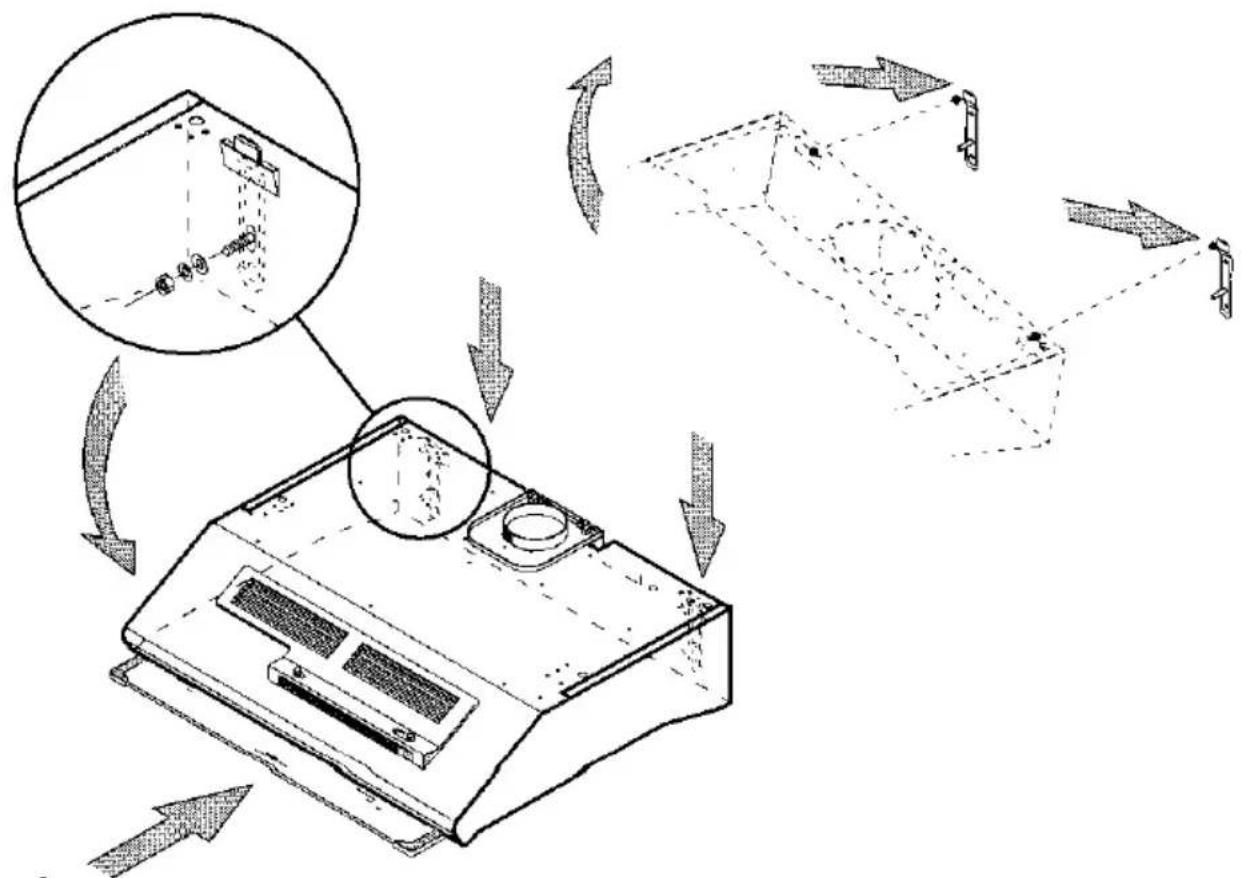

4.2 - Montage van de afzuigkap zelf

1 - Haak de afzuigkap C aan de beugels 1, erop lettend dat de pinnen met schroefdraad van de beugels correct in de achterste boringen van de afzuigkap worden gestoken (fig. 4).

2 - Regel de afzuigkap C horizontaal door aan de regelschroeven R aan de binnenkant van de afzuigkap te draaien (fig. 5).

3 - Bevestig de kap definitief aan de beugels 1 met twee moeren en twee ringetjes die bij de accessoires worden geleverd.

4.3 - Aansluiting op het elektriciteitsnet en controle van de werking

1 - Het is noodzakelijk alle waarschuwingen uit paragraaf 3 met betrekking tot de veiligheid nauwgezet te respecteren.

2 - Als de elektrische aansluiting eenmaal is uitgevoerd, moet de correcte werking van de verlichting, de ontsteking van de motor en de wisseling van de snelheden worden gecontroleerd.

4.4 - Afzuigende of filterende aansluiting

1 - Afzuigende aansluiting (installatie type A/B)

a - De kap kan aangesloten worden op externe buizen met behulp van buizen of slangen van ∅ 100 mm of 120 mm; de keuze hiervan wordt overgelaten aan de installateur.

b - De flens voor de uitgang van de lucht die aan de bovenkant van de afzuigkap C is geplaatst, is geschikt voor de buis van ∅ 100 mm; om deze aan te passen aan ∅ 120 mm moet met een mesje het dunnere stuk worden gesneden (fig. 6).

c - Verbind de flens voor de uitgang van de lucht aan op de buizen voor afvoer naar buiten, met een buis of slang die vastgezet moet worden met geschikte buisklem.

Het juiste materiaal voor deze laatste operatie dient door de installateur verschaft te worden.

d - Verwijder eventuele aktieve koolfilters uit de afzuigkap (zie paragraaf 3.4 2, 2e deel) en vergewis U ervan dat de knop op de afzuigstand staat (fig. 14).

2 - Afzuigende aansluiting (installatie type C)

Dit soort installatie maakt het mogelijk de afzuigkap te verbinden met de buizen voor afvoer naar buiten met behulp van rechthoekige buizen met nominale afmetingen van 90x132, door alleen gebruik te maken van de onderste halve buis I van 450 mm lengte (fig. 3).

a - Maak een gat van 120 mm in de plank die zich tussen de twee hangkastjes boven de kookplaat bevindt.

b - Verbind de flens voor de uitgang van de lucht, na het deel van ∅ 100 mm te hebben weggehaald, met het afzuig-verbindingsstuk A, zoals aangeduid in paragraaf 4.4. I

c - Verbind het afzuig-verbindingsstuk A met de buizen voor afvoer naar buiten, door gebruik te maken van de rechthoekige buis 90x132.

Ook in dit geval dienen de buizen en de buisklemmetjes door de installateur te worden verschaft.

d - Verwijder eventuele aktieve koolfilters uit de afzuigkap (zie paragraaf 3.4 2, 2e deel) en vergewis U ervan dat de knop op de afzuigstand staat (fig. 14).

3 - Filterende verbinding

a - Als men de afzuigkap wil installeren in de filterversie, is het niet noodzakelijk de uitgang van de lucht te verbinden met de buizen voor de afvoer naar buiten.

In dit geval wordt de lucht gefilterd en teruggebracht in het vertrek door de opening in het bovenste deel van de afzuigkap.

b - Vergewis U ervan dat de aktieve kookfilters zijn gemonteerd en dat de knop op de filterstand staat zoals aangegeven in paragraaf 5.4, 2e deel.

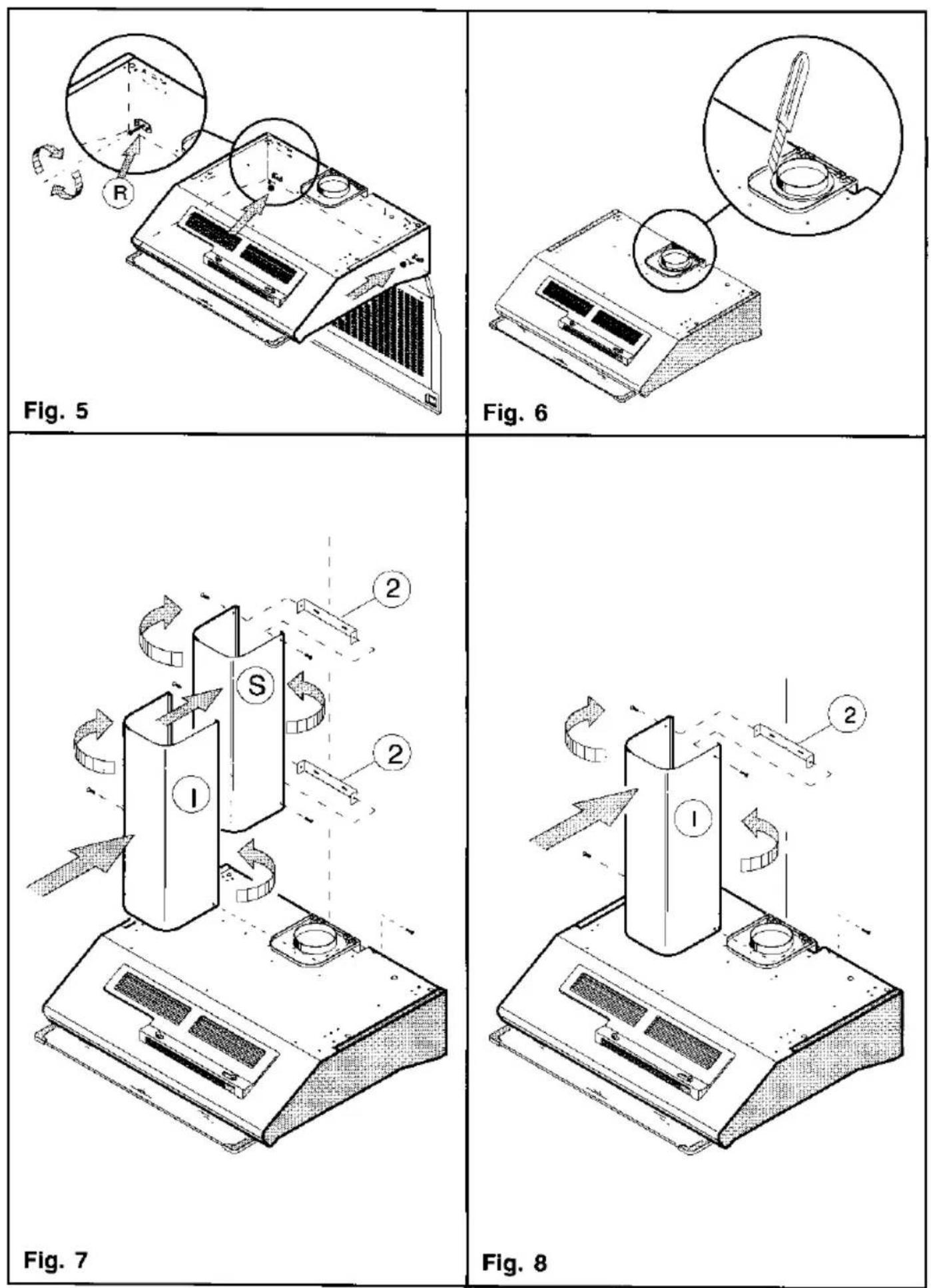

4.5 - Montage van de telescoopschoorsteen

1 - Installatie type A/B (fig. 7)

a - Om de bovenste halve buis S aan te brengen, dient u de twee zijstukken een stukje verder uit elkaar te trekken, hen achter de beugels 2 te haken en weer te sluiten tot aan de aanslag. Bevestig de halve buis aan de beugels 2 met vier van de bij de accessoires geleverde schroeven.

b - Op de zelfde wijze de onderste halve buis I aanbrengen tussen de onderste beugel 2 en de wand, rekening houdend met het feit

dat aan de basis, de halve buis bevefigd moet worden aan de flens van de uitgang van de lucht met de andere twee schroeven die bij de accessoires worden geleverd.

2 - Installatie type C (fig. 8)

Bevestig de onderste halve buis 1 door de twee zijstukken een stukje uit elkaar te trekken, hen achter de beugel 2 te haken en hen weer te sluiten tot aan de aanslag. De basis van de halve buis bevestigen aan de flens voor de uitgang van de lucht met twee van de schroeven die bij de accessoires worden geleverd.

2e deel INSTRUCTIES VOOR HET GEBRUIK EN HET ONDERHOUD

1 - WAARSCHUWINGEN VOOR DE VEILIGHEID

Het is absoluut noodzakelijk alle waarschuwingen die beschreven zijn in paragraaf 3 van het eerste deel - instructies voor de installatie, te respecteren.

Bovendien is het erg belangrijk tijdens het gebruik en het onderhoud bijzondere aandacht te schenken aan de volgende opmerkingen:

1.1 - De antivet-filters en de aktieve koolfilters nauwgezet en op tijd onderhouden volgens de raadgevingen van de fabrikant of vaker, indien er sprake is van intensief gebruik (meer dan 4 uur per dag).

1.2 - Laat geen grote vlammen onbedekt terwijl de afzuigkap in werking is: wanneer U pannen van het vuur haalt, de vlam doven of in ieder geval, gedurende korte tijd en onder bewaking, op het minimum zetten.

1.3 - Regel de vlam altijd zodanig dat deze niet aan de zijkant van de pan omhoog komt: men bespaart energie en men voorkomt gevaarlijke warmteconcentraties.

1.4 - Gebruik het apparaat niet voor oneigenlijke doeleinden; het is uitsluitend ontworpen om keukenluchtjes tegen te gaan.

2 - GEBRUIK

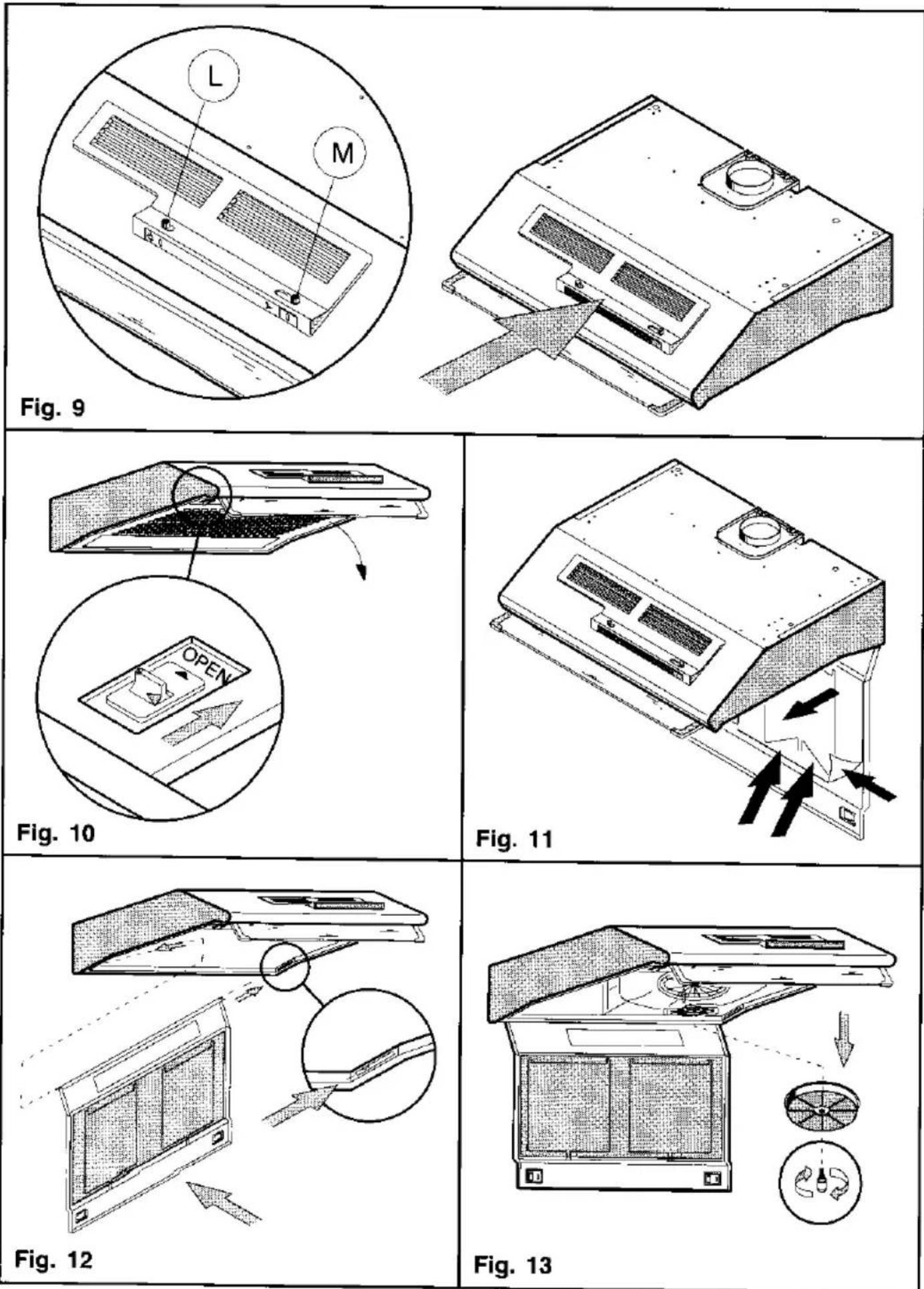

Knoppenpaneel (fig. 9)

Het schema van de knoppen is als volgt:

TOETS L = Schakelt de verlichting aan en uit TOETS M = Schakelt de motor aan en uit en bepaalt de bedrijfssnelheid, onderverdeeld in:

1 = Minimum snelheid, geschikt voor een continue bijzonder geruisloze luchtverversing, wanneer er weinig kookluchten zijn.

2 = Gemiddelde snelheid, geschikt in de meeste gevallen, gezien de optimale verhouding tussen hoeveelheid verwerkte lucht en geluidsniveau.

3 = Maximum snelheid, geschikt om zeer sterke kookluchten tegen te gaan, ook gedurende langere tijd.

3 - ONDERHOUD

Een constant onderhoud garandeert een goede werking en een goed rendement ook na verloop van tijd. Bijzondere aandacht dient te worden geschonken aan de metalen antivet-filters en, alleen voor filterkappen, aan het aktieve koolfilter.

3.1 - Metalen antivet-filter

l - Reiniging

Het is noodzakelijk deze filters tenminste eenmaal in de twee maanden met een normaal huisschoonmaakmiddel te reinigen; de compacte afmetingen maken het mogelijk de filters ook in de vaatwasmachine te wassen.

2 - Demonteren van de filters

a - Maak het afzuigrooster open door de sluitknopjes naar het midden te drukken en hen naar beneden te draaien (fig. 10)

b - Haal de filterhouder van ijzerdraad weg en verwijder de filters (fig. 11).

c - Na de filters te hebben gewassen en gedroogd, het afzuigrooster weer sluiten.

3.2 - Filters van synthetische vezels

Kunnen niet worden gewassen, maar moeten gemiddeld iedere twee maanden worden vervangen.

Als het filter voorzien is van chemische verzadigingsindikatoren, moeten ze vervangen worden wanneerde rode kleur van de puntjes die van buiten kunnen worden gezien, zich over het hele oppervlak heeft verspreid.

Om het filter te vervangen dient men te werk te gaan zoals in de voorafgaande paragraaf is beschreven, erop lettend bij het opnieuw monteren, dat de rode puntjes gekeerd zijn naar het zichtbare deel van het rooster.

Attentie: het is noodzakelijk de voor het onderhoud en de vervangingen aangegeven tussenpozen te respecteren, om een eventueel

risico van brand, als de filters met vet verzadigd zijn, te voorkomen.

3.3 - Voor een gemakkelijk onderhoud van de kap, is het ook mogelijk het afzuigrooster weg te nemen door de rechterpin van zijn plaats te halen (fig. 12).

3.4 - Aktieve koolfilters

1 - Werking

De aktieve koolfilters hebben het vermogen geuren te weerhouden totdat ze verzadiging bereiken.

Ze kunnen niet worden gewassen of opnieuw worden gebruikt, en moeten daarom tenminste iedere 4 maanden worden vervangen, of vaker als er sprake is van een bijzonder intensief gebruik.

2 - Vervanging

a - Open het afzuigrooster (fig. 10)

b - Vervang de filters door de bevestigingsknoppen los te schroeven (fig. 13)

c - Sluit het afzuigrooster weer.

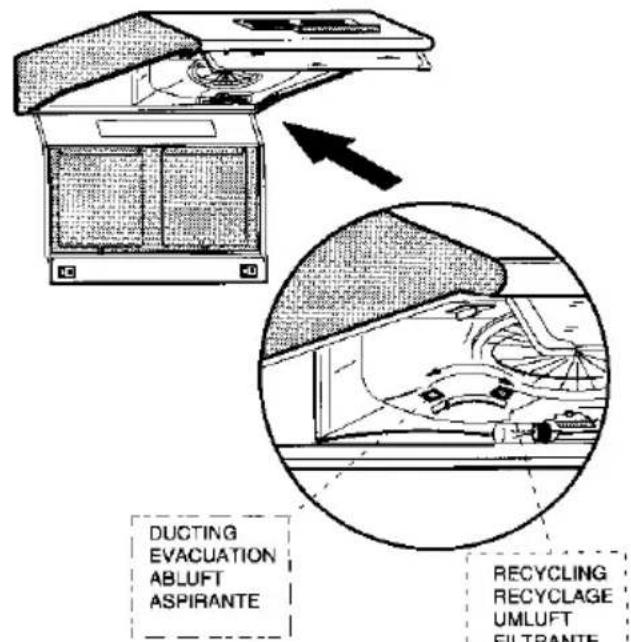

3 - In het geval dat de afzuigkap geinstalleerd wordt in de filterversie met de aktieve koolfilters al gemonteerd, moet men zich ervan vergewissen dat de knop in de filterstand staat (fig. 14).

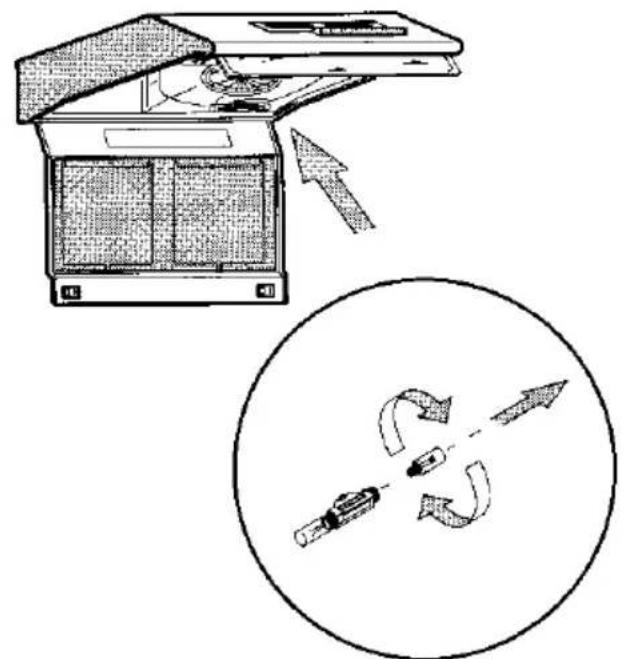

3.5 - Verlichting

a - Bestaat uit twee lampjes van 40 W.

b - Als één van de lampjes niet brandt, het afzuigrooster openen en controleren of hij goed aangedraaid is.

c - Als het lampje doorgebrand is, moet hij vervangen worden door een lampje met hetzelfde voltage en vermogen (fig. 15). Het afzuigrooster weer sluiten.

3.6 - Reiniging

De reiniging aan de binnen- en buitenkant van de afzuigkap moet worden uitgevoerd met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel.

Er mag absoluut geen schuurmiddel worden gebruikt, in het bijzonder op de gesatineerde roestvrijstalen oppervlakken.
