HASZNÁLATI ÚTMUTATÓ KDL-32W705C SONY

Felhasználói útmutató

• DiSEqC™ je ochranná známka spoločnosti EUTELSAT. Tento TV prijímač podporuje DiSEqC 1.0. Tento TV prijímač nie je určený pre kontrolné motorizované antény. 14SK KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\010COVTOC.fm masterpage: Left Bevezetés Tartalomjegyzék Köszönjük, hogy ezt a Sony terméket választotta. Kérjük, mielőtt üzembe helyezi a készüléket, olvassa el figyelmesen ezt a használati utasítást, és őrizze meg, mert a későbbiekben is szüksége lehet rá. Megjegyzés

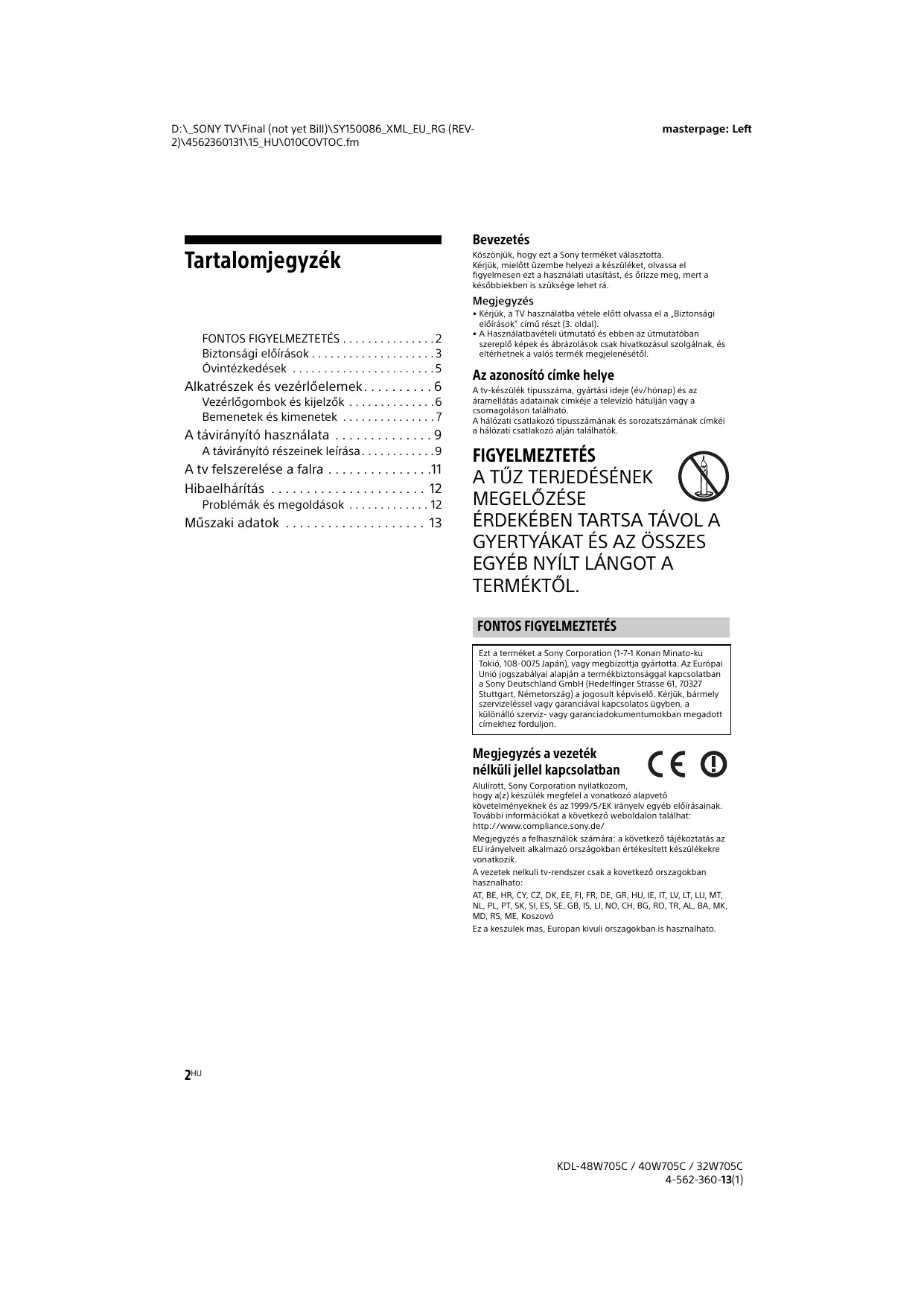

FONTOS FIGYELMEZTETÉS . . . . . . . . . . . . . . . 2

• Biztonsági előírások p. 3
• Óvintézkedések p. 5
• Alkatrészek és vezérlőelemek p. 6
• Vezérlőgombok és kijelzők p. 6
• Bemenetek és kimenetek p. 7
• A távirányító használata p. 9
• A távirányító részeinek leírása p. 9
• A tv felszerelése a falra p. 11
• Hibaelhárítás p. 12
• Problémák és megoldások p. 12
• Műszaki adatok p. 13

• Kérjük, a TV használatba vétele előtt olvassa el a „Biztonsági előírások” című részt (3. oldal).
• A Használatbavételi útmutató és ebben az útmutatóban szereplő képek és ábrázolások csak hivatkozásul szolgálnak, és eltérhetnek a valós termék megjelenésétől. Az azonosító címke helye A tv-készülék típusszáma, gyártási ideje (év/hónap) és az áramellátás adatainak címkéje a televízió hátulján vagy a csomagoláson található. A hálózati csatlakozó típusszámának és sorozatszámának címkéi a hálózati csatlakozó alján találhatók. FIGYELMEZTETÉS

GYERTYÁKAT ÉS AZ ÖSSZES

EGYÉB NYÍLT LÁNGOT A TERMÉKTŐL.

FONTOS FIGYELMEZTETÉS

Ezt a terméket a Sony Corporation (1-7-1 Konan Minato-ku Tokió, 108-0075 Japán), vagy megbízottja gyártotta. Az Európai Unió jogszabályai alapján a termékbiztonsággal kapcsolatban a Sony Deutschland GmbH (Hedelfinger Strasse 61, 70327 Stuttgart, Németország) a jogosult képviselő. Kérjük, bármely szervizeléssel vagy garanciával kapcsolatos ügyben, a különálló szerviz- vagy garanciadokumentumokban megadott címekhez forduljon. Megjegyzés a vezeték nélküli jellel kapcsolatban Alulírott, Sony Corporation nyilatkozom, hogy a(z) készülék megfelel a vonatkozó alapvető követelményeknek és az 1999/5/EK irányelv egyéb előírásainak. További információkat a következő weboldalon találhat: http://www.compliance.sony.de/ Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik. A vezetek nelkuli tv-rendszer csak a kovetkező orszagokban hasznalhato: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó Ez a keszulek mas, Europan kivuli orszagokban is hasznalhato. 2HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\010COVTOC.fm Biztonsági előírások FIGYELMEZTETÉS Az elemeket ne tegye ki túlságosan magas hőmérsékletnek, például napfénynek, tûznek vagy hasonló hatásnak. Üzembe helyezés, beállítás Tûz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tvkészüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja. masterpage: Right Falra szerelve 30 cm 10 cm 10 cm 10 cm Legalább ennyi helyet hagyjon a készülék körül. Állványon történő használat esetén 30 cm Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést okozhatna, vagy a tvkészülék megrongálódását.
• A készülék falra szerelését szakemberrel végeztesse!
• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők: Fali konzol SU-WL450
• A tartókat a fali konzolhoz mellékelt csavarokkal rögzítse a tvkészülékre. A mellékelt csavarok az ábrának megfelelően lettek kialakítva, a tartókampó illesztési felületétől mérve. A csavarok hossza és átmérője a fali konzol modelljétől függően különböző. A mellékelt csavarok helyett más csavarok használata a tvkészülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja. 8 mm - 12 mm 10 cm 10 cm 6 cm Legalább ennyi helyet hagyjon a készülék körül.
• A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében: Ne üzemeltesse a készüléket a hátára vagy az oldalára fordítva. Ne üzemeltesse a készüléket zárt polcon, ágyra vagy takaróra helyezve, illetve szekrényben. Ne takarja le a készüléket függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal. Ne üzemeltesse a készüléket az alábbi módokon. A légáramlás gátolt. Fal Csavar (a fali konzolhoz mellékelve) Tartókampó Kampócsatlakozás a tvkészülék hátlapján Fal Szállítás
• A készülék szállítása előtt szüntesse meg a készülék összes csatlakozását.
• A készülék szállításához legalább két ember szükséges.
• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCDképernyőre és a képernyőt körülvevő keretre.

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába. Szellőzés
• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen semmit a készülékbe.
• Az alábbi ábrán látható mértékû helyet hagyjon a készülék körül.
• Határozottan javasolt Sony fali konzol használata, a megfelelő szellőzés biztosítása érdekében. Hálózati csatlakozóvezeték A tûz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a hálózati csatlakozóvezetéket az alábbi utasításoknak megfelelően használja: Csak a Sony által gyártott hálózati csatlakozóvezetéket használjon, ne használja más gyártókét. Ütközésig tolja a csatlakozódugaszt a hálózati aljzatba. A tv-készüléket csak 220 V - 240 V AC-tápegységről működtesse. Egyéb vezetékek csatlakoztatása előtt, a biztonsága érdekében, mindig húzza ki a hálózati csatlakozóvezetéket. Ügyeljen rá, hogy lábai ne akadjanak a vezetékekbe. Húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból, mielőtt a készüléken javítást végez vagy mozgatja azt. A hálózati csatlakozóvezetéket tartsa távol mindenféle hőforrástól. Rendszeresen húzza ki és tisztítsa meg alaposan a csatlakozódugaszt. Ha a dugasz beszennyeződik, az magába szívhatja a nedvességet, ami a szigetelési tulajdonságok romlásához vezethet, és ez tüzet okozhat. Megjegyzés
• A mellékelt hálózati csatlakozóvezetéket ne használja más készülékhez.
• A vezetéket nem szabad túlzott mértékben megszorítani, meghajlítani vagy megcsavarni. A belső érpár csupaszolódhat vagy elszakadhat.
• A hálózati csatlakozóvezetéket nem szabad átalakítani.
• Ne helyezzen semmilyen nehéz tárgyat a hálózati csatlakozóvezetékre.
• Kihúzásnál soha ne magát a vezetéket húzza, hanem a csatlakozódugaszt.
• Ügyeljen arra, hogy ne csatlakoztasson túl sok készüléket ugyanahhoz a hálózati aljzathoz.
• Soha ne használjon szakszerûtlenül felszerelt hálózati aljzatot. 3HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)

D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\010COVTOC.fm FIGYELMEZTETÉS A HÁLÓZATI CSATLAKOZÓRA VONATKOZÓAN Figyelmeztetés A tűz és áramütés veszélyének csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek. A tűz vagy áramütés megelőzése érdekében ne tegyen a készülékre folyadékkal telt tárgyat, például vázát. A berendezést ne helyezze üzembe szűk helyeken, például könyvespolcon vagy hasonló szekrényben.

• A készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• A mellékelt hálózati csatlakozót és hálózati csatlakozóvezetéket használja.
• Ne használjon más hálózati csatlakozót. Ez meghibásodást okozhat.
• A hálózati csatlakozót könnyen elérhető hálózati aljzatra csatlakoztassa.
• A hálózati csatlakozóvezetéket ne csavarja a hálózati csatlakozó köré. A belső vezető elszakadhat, és a médiavevő hibás működését okozhatja.

• Ne érintse nedves kézzel a hálózati csatlakozót.
• Ha a hálózati csatlakozó működésében rendellenességet tapasztal, azonnal válassza le a hálózati aljzatról.
• A készülék addig nincs áramtalanítva, amíg a hálózati aljzatra csatlakozik, akkor sem, ha magát a készüléket kikapcsolta.
• Mivel a hálózati csatlakozó a hosszú használat során felmelegszik, előfordulhat, hogy a kezével forrónak érzi. Tilos a készülék használata! Ne helyezze üzembe, és ne használja a tv-készüléket az alábbiakban felsorolt helyeken, környezetekben vagy alkalmakkor. Ellenkező esetben a készülék meghibásodhat, tüzet, áramütést, anyagi kárt vagy sérülést okozhat. Elhelyezés:
• Kültéren (közvetlen napsugárzásnak kitett helyen), tengerparton, hajón vagy más vízi jármûvön, jármûben, egészségügyi intézményekben, instabil helyen, víz közelében, esőben, nedves vagy füstös környezetben tilos.
• Ha a televíziókészüléket egy nyilvános fürdő vagy termálvíz öltözőjében szerelik fel, a televíziókészüléket károsíthatja a levegőben megtalálható kén és más anyagok.
• A legjobb képminőség érdekében ne tegye ki a képernyőt közvetlen megvilágításnak vagy napfénynek.
• Kerülje a televíziókészülék hideg helyiségből meleg helyiségbe történő áthelyezését. A hirtelen hőmérséklet-változások páralecsapódást okozhatnak. Ez pedig a televíziókészüléken rossz minőségû képet vagy színeket okozhat. Ha ez bekövetkezne, hagyjon időt a párának a teljes elpárolgásra, mielőtt bekapcsolná a televíziókészüléket. Környezet:
• Forró, párás vagy túlzottan poros környezetben; ahol rovarok juthatnak a belsejébe; ahol rázkódásnak van kitéve, gyúlékony anyagok (pl. gyertya stb.) közelében. Ne tegye ki a tv-készüléket csepegő vagy fröccsenő víz hatásának, és ne helyezzen vízzel telt tárgyakat (pl. vázát) a tv-készülékre.
• Ne szerelje fel a televíziókészüléket párás vagy poros helyen, vagy olyan helyiségben, ahol olajos füst vagy gőz található a levegőben (főzőasztalok vagy párologtatók közelében). Ez tûzhöz, áramütéshez vagy a készülék elgörbüléséhez vezethet. masterpage: Left

• A televíziókészüléket ne állítsa fel szélsőséges hőmérsékletnek, például közvetlen napsütésnek kitett helyen, fûtőtest vagy meleglevegő-befúvó közelében. Ilyen esetben a televíziókészülék túlmelegedhet, a burkolata deformálódhat és/ vagy a televíziókészülék meghibásodhat. Alkalom:
• Ne használja nedves kézzel, eltávolított készülékházzal; ne használja olyan kiegészítő berendezésekkel, amelyet a gyártó nem javasolt. Villámlással kísért vihar esetén húzza ki a készüléket a hálózati aljzatból, és távolítsa el az antennavezetéket is.
• Ne szerelje fel a készüléket olyan módon, hogy az akadályozza a közlekedést. Ez a televíziókészülék károsodását vagy személyi sérülést okozhat, ha egy személy vagy egy tárgy beleütközik. Letört darabok:
• Ne dobjon semmit a tv-készüléknek. Az ütéstől a képernyő üvege betörhet, és komoly sérüléseket okozhat.
• Ha a készülék felülete megreped, ne érintse meg addig, amíg meg nem szüntette a hálózati vezeték csatlakozását. Ellenkező esetben áramütést szenvedhet. Ha a készüléket nem használja
• Környezetvédelmi és biztonsági okokból javasoljuk, hogy áramtalanítsa teljesen a készüléket, ha hosszabb ideig nem használja azt.
• A tv-készülék kikapcsolt állapotban is feszültség alatt áll, amíg a hálózati aljzathoz csatlakozik. A készülék áramtalanításához, húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból.
• Elképzelhető, hogy némely tv-készülék bizonyos funkcióinak helyes mûködéséhez szükséges, hogy a készüléket készenléti üzemmódban hagyja. A gyermekekre vonatkozóan
• Ne engedje, hogy a gyerekek felmásszanak a készülékre.
• A kisméretû tartozékokat tartsa gyermekek elől elzárva, nehogy véletlenül lenyeljék azokat. Ha a következő problémák merülnek fel... Kapcsolja ki a tv-készüléket, és azonnal húzza ki a hálózati csatlakozóvezetéket, amikor a következő problémák valamelyikét tapasztalja. Lépjen kapcsolatba egy Sony márkaszervizzel, és vizsgáltassa meg a készüléket szakemberrel. Amikor: A hálózati csatlakozóvezeték megsérült. A csatlakozódugasz nem illeszkedik tökéletesen a hálózati aljzatba. A tv-készülék megsérült, mert elejtették, megütötték vagy valamit nekidobtak. Valamilyen folyadék vagy szilárd tárgy kerül a készülék valamely nyílásába. Az LCD-monitor hőmérséklete Ha az LCD-monitort hosszú ideig használja, a panel környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével. 4HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\010COVTOC.fm Óvintézkedések tv-nézés
• A tv-készüléket közepes megvilágítás mellett nézze, mert a túl gyenge fénynél történő tv-nézés, vagy hosszú ideig történő használat megerőlteti szemeit.
• Fejhallgató használata esetén kerülje a túl nagy hangerőt, mert károsodhat a hallása. LCD-képernyő
• Annak ellenére, hogy az LCD-képernyőt nagypontosságú technológiával gyártják, és a képpontok legalább 99,99%-a mûködőképes, fekete vagy világos (piros, kék, zöld) pontok jelenhetnek meg tartósan a képernyőn. Ez az LCD-képernyő szerkezeti jellemzője, és nem jelent hibás mûködést.
• Ne nyomja vagy karcolja meg a képernyő felületét, és ne helyezzen semmilyen tárgyat a készülék tetejére. A megjelenítés egyenetlenné válhat, és az LCD-képernyő megsérülhet.
• Ha a készüléket hideg helyen üzemelteti, a kép elmosódottá válhat, vagy a képernyő elsötétülhet. Ez nem hibajelenség. A jelenség megszûnik, amint a hőmérséklet emelkedik.
• Ha hosszabb ideig állóképet jelenít meg a képernyőn, szellemkép jelenhet meg. Ez pár pillanat múlva eltûnik.
• A készülék üzemeltetése közben a képernyő és a készülékház felmelegedhet. Ez nem hibajelenség.
• Az LCD-képernyő kis mennyiségû folyadékkristályt tartalmaz. Kövesse a helyi előírásokat és szabályozásokat hulladékként történő elhelyezésekor. A készülék képernyőjének és házának kezelése és tisztítása A tisztítás megkezdése előtt húzza ki a készülék hálózati csatlakozóvezetékét az aljzatból. Az anyagok, illetve a képernyő bevonatának károsodását elkerülendő tartsa be az alábbi óvintézkedéseket.
• A képernyő és a készülékház portalanításához használjon puha tisztítókendőt. Ha a port nem lehet letörölni, nedvesítse meg a tisztítókendőt enyhe mosószeres oldattal.
• Ne permetezzen vizet vagy tisztítószert közvetlenül a tv-készülékre. Beszivároghat a képernyő aljába vagy a külső alkatrészekbe, illetve a tv-készülék belsejébe juthat, és a tv-készülék károsodását okozhatja.
• Soha ne használjon súrolóeszközt, lúgos vagy savas tisztítószert, súrolóport, illetve oldószert, például alkoholt, benzint, hígítót vagy rovarirtót. Ezek az anyagok károsíthatják a képernyő és a készülékház felületét.
• A megfelelő szellőzés biztosítása érdekében javasoljuk a szellőzőnyílások rendszeres porszívózását.
• A készülék dőlésszögének beállításakor lassan mozgassa a készüléket, így elkerülheti, hogy az elmozduljon vagy lecsússzon az állványról. Külső készülékek
• Tartsa távol a tv-készüléktől a külön megvásárolható készülékeket vagy bármely eszközt, amely elektromágneses sugárzást bocsát ki. Ellenkező esetben torzult kép vagy zaj jelentkezhet.
• Ez a termék a tesztelések alapján az EMC-irányelvben meghatározott korlátokon belül esik, ha 3 méternél rövidebb jelkábellel használják. Javaslatok az F típusú csatlakozóhoz A belső vezeték legfeljebb 1,5 mm-re állhat ki a csatlakozó részből. Legfeljebb 7 mm Legfeljebb 1,5 mm (Az F típusú csatlakozó referenciaábrája) masterpage: Right Az egység vezeték nélküli funkciója
• Ne használja a készüléket egészségügyi berendezések (szívritmusszabályozó stb.) közelében, mert ilyen esetben ezek hibásan mûködhetnek.
• Bár a készülék kódolt jeleket ad/vesz, ügyeljen a jogosulatlan lehallgatásra. Az ebből eredő problémákért nem vállalunk felelősséget. Figyelmeztetés a távvezérlő használatával kapcsolatban
• Győződjön meg arról, hogy a mellékelt elemeket megfelelő polaritással helyezi be a távvezérlőbe.
• Ne használjon együtt régi és új, illetve eltérő típusú elemeket.
• Gondoskodjon a kimerült elemek környezetbarát elhelyezéséről. Bizonyos régiókban törvény szabályozza az elemek hulladékként történő elhelyezését. Lépjen kapcsolatba a helyi hatóságokkal.
• Óvatosan kezelje a távvezérlőt. Ne ejtse le, ne lépjen rá és ne öntsön rá semmilyen folyadékot.
• Ne helyezze a távvezérlőt hőforrás közelébe, ne tegye ki közvetlen napfény hatásának, és ne tárolja nyirkos helyiségben. A tv-készülék elhelyezése hulladékként Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyûjtésére kijelölt gyûjtőhelyen adja le. A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyûjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. Feleslegessé vált elemek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum az elemen vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Bizonyos akkumulátorokon ez a szimbólum együtt szerepelhet egy vegyi szimbólummal. Egyes elemeken vagy azok csomagolásán ez a szimbólum együtt szerepelhet a higany (Hg) vagy az ólom (Pb) vegyjelével akkor, ha az elem 0,0005%-nál több higanyt vagy 0,004%-nál több ólmot tartalmaz. Kérjük, hogy azt a használt elemek gyûjtésére kijelölt gyûjtőhelyen adja le. A feleslegessé vált elemek helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. Olyan berendezéseknél alkalmazott elemeket, ahol biztonsági, teljesítményi, illetve adatok megőrzése érdekében elengedhetetlen az energiaellátás folyamatosságának biztosítása, csak az arra felkészült szerviz állomány cserélheti ki. Beépített elem esetén, hogy biztosítható legyen az elem megfelelő kezelése, a termékének elhasználódásakor jutassa el azt az arra kijelölt elektromos és elektronikus hulladékgyûjtő pontra. Minden más elem esetén kérjük, hogy tanulmányozza, milyen módon lehet biztonságosan az elemet a készülékből eltávolítani. Az elemet a használt elemek megfelelő begyûjtőhelyén adja le. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyûjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. 5HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)

D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\15_HU\020OPT.fm masterpage: Left Alkatrészek és vezérlőelemek Vezérlőgombok és kijelzők

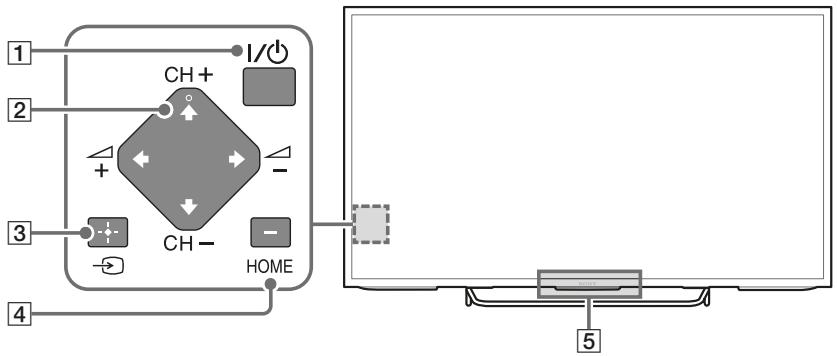

/ (Bekapcsoló) CH +/– (Csatorna) +/– (Hangerő)

(Bemenetválasztás)/ (Kiválasztás/Teletext oldal tartása) A bemeneti forrás megjelenítése és kiválasztása. (Az Otthoni menüben ez a gomb -ként (Kiválasztás/Teletext oldal tartása) működik.) HOME A tv Otthoni menü megjelenítése (az Otthoni menüben a gombok mint /// működnek.) Távirányító-érzékelő*1/Fényérzékelő*1/ világító LED A világító LED a tv állapotától függően világít vagy villog.

• Fehér A TV bekapcsolásakor/kép ki üzemmódban/szoftverfrissítés közben stb.
• Cián Mobileszköz vezeték nélküli csatlakoztatásakor.
• Rózsaszín*2 Felvevő/szünet üzemmód.
• Borostyánsárga Időzítő beállítva. *1 Ne tegyen semmit az érzékelő közelébe. *2 Csak egyes régiókban/országokban/tvmodellekben. 6HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\15_HU\020OPT.fm masterpage: Right Bemenetek és kimenetek

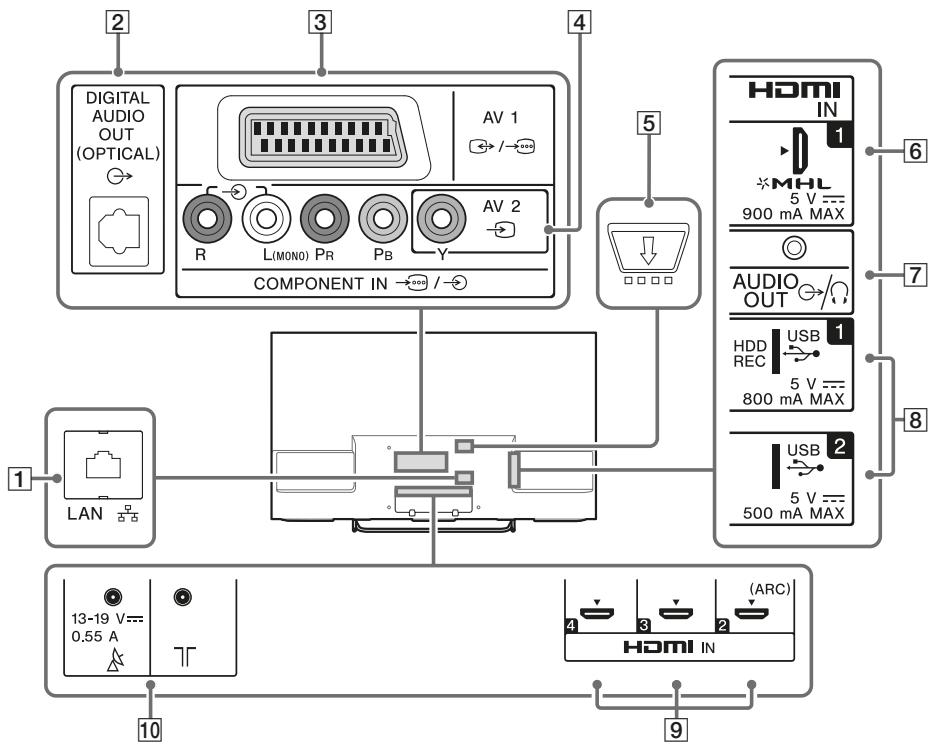

• Kompozit csatlakozás esetén: Használja az AV 2 és az (L/R) vagy a COMPONENT IN

• Komponenscsatlakozás esetén: Használja a Y, PB, PR és (L/R) funkciókat.

(CAM) Hozzáférést biztosít fizetős tvszolgáltatásokhoz.

MHL (Mobile High-definition Link) készülékét HD minőségű MHL-kábellel csatlakoztathatja.

Ha a tv hangját a csatlakoztatott készüléken keresztül szeretné hallgatni, nyomja meg a HOME gombot. Válassza a [Beállítások] [Hang] [Fejhallgató/Hang kimenet] lehetőséget, majd válassza ki a kívánt elemet.

Egy nagy USB-eszközhöz történő kapcsolódás ütközést okozhat más, egyidejűleg csatlakoztatott eszközökkel. HDMI IN 2/3/4 Ha olyan digitális audiorendszerhez csatlakozik, amely kompatibilis az Audio Return Channel (ARC) technológiával, használja a HDMI IN 2 bemenetet. Ellenkező esetben egy kiegészítő csatlakozás szükséges DIGITAL AUDIO OUT (OPTICAL) funkcióval. 7HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)

• Mono berendezés csatlakoztatásakor használja az L (MONO) audio dugaszt. 8HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\15_HU\020OPT.fm masterpage: Right A távirányító használata A távirányító részeinek leírása DIGITAL/ANALOG Átkapcsolás a digitális és az analóg üzemmód között. TV/RADIO Átkapcsolás a tv vagy a rádióközvetítések között. Szám/Betű gombok EXIT Visszatér az előző képernyőhöz vagy kilép a menüből. Ha elérhető egy Interaktív alkalmazás szolgáltatás, nyomja meg a szolgáltatásból való kilépéshez. (Teletext) Szöveges információk megjelenítése. Színes gombok Alkalmazásfüggő funkció végrehajtása.

(Információ/Szöveg felfedése) Információk megjelenítése. NETFLIX*2 Hozzáférés a „NETFLIX” online szolgáltatáshoz. /i-MANUAL A képernyőn megjelenő használati útmutató megjelenítése. SEN/APPS

(Bemenetválasztás/Teletext oldal tartása) TV üzemmódban: A bemeneti forrás megjelenítése és kiválasztása. Teletext üzemmódban: Az aktuális oldal megtartása. RELATED SEARCH Ha a tv az internethez kapcsolódik. Kapcsolódó tartalmak keresése, miközben különböző tartalmakat néz a tvkészüléken*1.

Az Apps kategória megnyitása a Home menüben. DISCOVER A Discover funkció behívása tartalomkereséshez. GUIDE*2 A digitális műsorújság megjelenítése. RETURN/ BACK Visszatérés az előző képernyőhöz. OPTIONS / (Tv készenlét) A kapcsolódó funkciók listájának megjelenítése. A tv bekapcsolása vagy kikapcsolása (készenléti mód). HOME A tv Home menüjének megjelenítése. 9HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\15_HU\020OPT.fm masterpage: Left //// (Elem kiválasztása/ Kiválasztás érvényesítése) +/– (Hangerő) A hangerő beállítása. (Ugrás) Oda-vissza váltás két csatorna vagy bemeneti forrás között. A tv az aktuális csatorna vagy bemeneti eszköz és az utoljára kiválasztott csatorna vagy bemenet között vált. (Némítás) A hang elnémítása. Ismételt megnyomásra visszakapcsolja a hangot. PROG +/–/

TV üzemmódban: A csatorna kiválasztása. Teletext üzemmódban: A következő ( ) vagy az előző oldal ( ) kiválasztása. AUDIO Az éppen megtekintett program nyelvének megváltoztatása. (Feliratok beállítása) A feliratok be- vagy kikapcsolása (ha a funkció választható). SOCIAL VIEW Bárhol élvezheti a tévézés örömeit barátaival a közösségi háló szolgáltatás segítségével.

Működtesse a médiatartalmat a tvkészüléken és a csatlakoztatott BRAVIA Sync-kompatibilis eszközön. /REC Rögzítse az aktuális programot az USB HDD felvételi funkcióval. SYNC MENU A BRAVIA Sync menü megjelenítése. TV PAUSE Az éppen nézett program megállítása. FOOTBALL Az Élő futball üzemmód be- vagy kikapcsolása (ha a funkció választható). *1 A kereshető tartalom az adott régiótól/országtól vagy más körülményektől függően változik. *2 A távvezérlő gomb helye, elérhetősége és funkciója országtól,/régiótól/a tv-készülék típusától függően változhat. 10HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\030ADD.fm masterpage: Right A tv felszerelése a falra A tv-készülék használati útmutatója csak a tv-készülék falra történő felszerelésének előkészületeire vonatkozó lépéseket tartalmazza. Vásárlóink figyelmébe: Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését. Sony viszonteladók és alvállalkozók figyelmébe: A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést. A készülék felszerelése megfelelő szaktudást igényel, különösen a tv-készülék súlyát tartó fal teherbírásának megállapítását illetően. A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért. A tv-készülék falra szereléséhez használja az SU-WL450 fali konzolt (nincs mellékelve). A fali konzol felszerelésekor olvassa el a fali konzolhoz mellékelt Kezelési utasítást és Felszerelési útmutatót is. Az Ön TV-készülékének fali konzolra szerelésével kapcsolatos útmutatást a következő honlapon találja: www.sony.eu/tv/wall-mount-bracket-manual

11HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\040TRO.fm masterpage: Left A távvezérlő nem működik. Hibaelhárítás Ha a világító LED vörösen villog, akkor számolja meg, hogy hányszor villan fel (a villanások között három másodperc van). Ha a világító LED vörösen villog, állítsa alaphelyzetbe a tv-készüléket a hálózati vezeték leválasztásával a tv-készülékről két percre, majd kapcsolja be a tv-készüléket. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a forgalmazóval vagy a Sony szervizközponttal, és mondja el, hogy a világító LED hányszor villan fel vörösen (a villanások között három másodperc van). Húzza ki a hálózati csatlakozóvezetéket és tájékoztassa a forgalmazót vagy a Sony szervizközpontot. Ha a világító LED nem villog, ellenőrizze a hibalehetőségeket az alábbiak szerint. Az öndiagnózis végrehajtásához elolvashatja az i-kézikönyv [Hibaelhárítás] szakaszát is a [Súgó] [Ügyféltámogatás] [Öndiagnosztika] lehetőseg kiválasztásával. Ha a probléma továbbra is fennáll, javíttassa meg a tv-készüléket egy szakemberrel. Problémák és megoldások Cserélje ki az elemeket. Lehetséges, hogy a tv-készüléke SYNC üzemmódban van. A tv-készülék vezérléséhez nyomja meg a SYNC MENU gombot, válassza a [Tv-vezérlés] funkciót, majd a [Főmenü] vagy az [Opciók] lehetőséget. Elfelejtette a [Gyermekzár] jelszavát. Írja be a 9999 PIN-kódot. (A 9999 PIN-kódot mindig elfogadja a készülék.) A tv-készülék környezete felmelegszik. Ha a tv-készüléket hosszú ideig használja, a környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével. Megakadt hang vagy kép, üres képernyő, vagy a tv-készülék nem reagál a tv-készülék vagy a távirányító gombjaira. Hajtsa végre a tv-készülék alaphelyzetbe állítását. Ehhez húzza ki két percre az AC hálózati kábelt, majd csatlakoztassa újra. Nem találja a /, CH +/–, +/–, ///, vagy HOME gombot a TV-n. A TV gombjainak helyével kapcsolatban tekintse meg az alábbi ábrát. A TV hátulnézete Nincs kép (a képernyő sötét), nincs hang. Ellenőrizze az antenna/kábeltelevíziós kábel csatlakozását. Csatlakoztassa a tv-készüléket az AC hálózati feszültségre, majd nyomja meg a tv vagy a távvezérlő / gombját. Egyes műsorok nem rögzíthetők. Ellenőrizze az antenna/kábel csatlakozását vagy a tányért. Elképzelhető, hogy zárlatos a műholdkábel, esetleg a kábel nincs megfelelően csatlakoztatva. Ellenőrizze a kábel csatlakozását, és a hálózati tápellátás be-/kikapcsolójával kapcsolja ki, majd kapcsolja be újra a televíziókészüléket. A megadott frekvencia kívül esik a tartományon. Lépjen kapcsolatba a befogott műhold műsorszolgáltato vállalatával. A világító LED be van kapcsolva. Ha nem szeretné. hogy a világító LED világítson, akkor kikapcsolhatja. Nyomja meg a HOME gombot, majd válassza a [Beállítások] t [Rendszerbeállítások] t [Általános beállítások] t [Világítás LED] t [Ki] lehetőséget. Megnyomhatja az OPTIONS gombot is, majd válassza a [Világítás LED] t [Ki] lehetőséget. Nem található Kábel tv-s szolgáltatás (műsor). Ellenőrizze a kábelek csatlakozását vagy a hangolási konfigurációt. A [Digitális automatikus hangolás] megkisérléséhez válassza a [Földi sugárzású] lehetőseget a [Kábel] helyett. 12HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\040TRO.fm Nem lehet csatlakozni a vezeték nélküli útválasztóhoz a WPS (Wi-Fi Protected Setup) segítségével. WEP biztonság használata eseten válassza az [Egyszerű] t [Wi-Fi] t [Csatlakozás keresési lista alapján] lehetőséget. Ezután válassza ki annak a hálózatnak a nevét (SSID), amelyhez csatlakozni kíván. A hálózati beállításokban nem található a kért hálózati név. Válassza a [[Kézi beírás]] lehetőséget, és nyomja meg a gombot a hálózati név megadásához. masterpage: Right Műszaki adatok Rendszer Megjelenítő típusa LCD- (folyadékkristályos kijelző) megjelenítő, LED-es háttér-megvilágítás Tv-rendszer Az ország-/régióválasztástól függően Analóg: B/G, D/K, L, I, M Digitális: DVB-T/DVB-C DVB-T2 Műhold: DVB-S/DVB-S2 Szín-/videórendszer Analóg: PAL, SECAM, NTSC3.58 (csak videó), NTSC4.43 (csak videó) Digitális: Tekintse meg az i-Manual kézikönyvet. Fogható csatornák Analóg: UHF/VHF/kábel, az ország-/ régióválasztástól függően. Digitális: UHF/VHF/kábel, az ország-/ régióválasztástól függően. Műhold: 950-2 150 MHz KF frekvencia Hangkimenet

KDL-40W705C: 5 W + 5 W

Vezeték nélküli technológia IEEE802.11a/b/g/n protokoll Bemeneti/kimeneti aljzatok Antenna/kábel 75 ohmos külső antennacsatlakozó VHF/UHF-hez Műholdantenna F típusú anya csatlakozó, IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494. AV1

21 érintkezős SCART csatlakozó (CENELEC szabvány), ezen belül audio-, videóbemenet, RGB bemenet, valamint tv audio-, videókimenet. COMPONENT IN

YPBPR (Komponens videó): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiobemenet (RCA aljzatok) AV2 Videóbemenet (közös RCA érintkező Y bemenettel) 13HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\040TRO.fm HDMI IN 1, 2, 3, 4 Képernyőméret (átlósan mérve) (kb.) Videó: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-formátumok Audio: 5.1-csatornás lineáris PCM: 32, 44,1 és 48 kHz, 16, 20 és 24 bit, Dolby Digital ARC (Audio Return Channel) (csak HDMI IN 2) MHL (a HDMI IN 1 bemenettel közös) Videó: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Audio: 5.1-csatornás lineáris PCM: 32, 44,1 és 48 kHz, 16, 20 és 24 bit, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM, Dolby Digital) AUDIO OUT / (sztereó minijack) Fejhallgató, Hangkimenet, Mélynyomó USB 1 (HDD REC), masterpage: Left USB 2 USB HDD-eszköz csatlakozója (csak USB-csatlakozó USB 1), KDL-48W705C/FWL-48W705C: 120,9 cm / 48 hüvelyk KDL-40W705C/FWL-40W705C: 101,6 cm / 40 hüvelyk KDL-32W705C: 80,1 cm / 32 hüvelyk Teljesítmény-felvétel [Normál] módban KDL-48W705C/FWL-48W705C: 46 W KDL-40W705C/FWL-40W705C: 44 W

[Élénk] módban KDL-48W705C/FWL-48W705C: 92 W KDL-40W705C/FWL-40W705C: 79 W

Átlagos évi energiafogyasztás*1 KDL-48W705C/FWL-48W705C: 64 kWh KDL-40W705C/FWL-40W705C: 61 kWh KDL-32W705C: 53 kWh Készenléti üzemmódban*2 0,50 W Kijelző felbontása Feltételes hozzáférési modul (CAM) nyilása DC IN 19.5 V AC hálózati adapter bemenet LAN 10BASE-T/100BASE-TX csatlakozó (A hálózat működési környezetétől függően a kapcsolódási sebesség eltérő lehet. A 10BASE-T/100BASE-TX kommunikáció sebessége és minősége nem garantált e tv-készülék esetén.) Egyebek Külön megvásárolható tartozékok Fali konzol: SU-WL450 Vezeték nélküli subwoofer: SWF-BR100 MHL-kábel: DLC-MC10/DLC-MC20 Üzemi hőmérséklet 0 ºC és 40 ºC között Üzemi páratartalom 10% és 80% relatív páratartalom között (kicsapódás nélkül) Tápellátás és egyebek Tápellátás 19,5 V egyenáram AC hálózati adapterrel Besorolás: Bemenet: 220 V – 240 V AC, 50 Hz Energiahatékonysági osztály KDL-48W705C/FWL-48W705C: A++ KDL-40W705C/FWL-40W705C: A+

1 920 képpont (vízszintes) × 1 080 sor (függőleges) Méretek (kb.) (szé × ma × mé) asztali állvánnyal KDL-48W705C: 108,9 × 67,1 × 19,5 cm KDL-40W705C: 92,4 × 57,9 × 17,9 cm KDL-32W705C: 73,8 × 46,9 × 16,2 cm asztali állvány nélkül KDL-48W705C: 108,9 × 63,2 × 5,7 cm KDL-40W705C: 92,4 × 54,0 × 5,7 cm KDL-32W705C: 73,8 × 43,5 × 5,9 cm Tömeg (kb.) asztali állvánnyal KDL-48W705C: 11,7 kg KDL-40W705C: 9,1 kg KDL-32W705C: 6,8 kg asztali állvány nélkül KDL-48W705C: 11,3 kg KDL-40W705C: 8,8 kg KDL-32W705C: 6,5 kg *1 Éves energiafogyasztás, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. *2 A megadott készenléti üzemmódi teljesítményfelvételt akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat. 14HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\15_HU\040TRO.fm Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-modelltől/árukészlettől függ.
• A vakkártyát csak akkor vegye ki a TV CAM (Feltételes hozzáférési modul) kártyanyílásából, ha intelligens kártyát helyez be a CAM-kártyanyílásba.
• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
• Ez a tv-készülék MHL 2 csatlakozót tartalmaz. Megjegyzések a digitális tv-funkcióról
• Minden digitális tv-adással ( kapcsolatos funkció, csak azokban az országokban és régiókban működik, ahol DVB-T/DVB-T2 (MPEG-2 és H.264/MPEG-4 AVC) digitális jeleket továbbítanak földi műsorszórással, illetve ahol hozzáféréssel rendelkezik egy kompatibilis DVB-C (MPEG2 és H.264/MPEG-4 AVC) kábeltelevíziós szolgáltatáshoz. Érdeklődjön kereskedőjénél, hogy sugároznak-e DVB-T/ DVB-T2 jeleket a lakóhelyén, vagy kérdezze meg a kábeltelevízió szolgáltatóját, hogy az általa szolgáltatott DVB-C jellel tudja-e használni a készülékét.
• A kábeltelevízió-szolgáltató esetleg díjat számolhat fel a szolgáltatásért, vagy megköveteli Öntől, hogy elfogadja szerződéses feltételeit.
• A tv-készülék megfelel a DVB-T/DVB-T2 és DVB-C előírásoknak, azonban a kompatibilitást nem garantáljuk a jövőbeli DVB-T/DVB-T2 digitális földi és DVB-C digitális kábeltelevíziós adásokkal.
• Néhány digitális tv-funkció esetleg nem érhető el bizonyos országban, körzetben, és a DVB-C rendszer egyes kábeltelevíziószolgáltatók esetén nem működik megfelelően. Védjegyekkel kapcsolatos információk masterpage: Right

• A gyártás a Dolby Laboratories licencengedélyével történt. A Dolby és a két D betű alkotta jel a Dolby Laboratories védjegye.
• A „BRAVIA” és a szimbólum a Sony Corporation cég védjegye.
• A TrackID a Sony Mobile Communications AB védjegye vagy bejegyzett védjegye.
• A Gracenote, a Gracenote eyeQ, a Gracenote VideoID, a Gracenote Video Explore, a Gracenote MusicID, a Gracenote embléma és a „Powered by Gracenote” embléma a Gracenote védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• A Wi-Fi, a Wi-Fi Direct, a Miracast és a Wi-Fi Protected Setup a Wi-Fi Alliance cég védjegyei vagy bejegyzett védjegyei.
• Az MHL, a Mobile High-Definition Link és az MHL embléma az MHL Licensing, LLC védjegye vagy bejegyzett védjegye.
• A DTS-szabadalmakról lásd a http://patents.dts.com webhelyet. Készült a DTS, Inc. licence alapján. A DTS, a szimbólum, illetve a DTS és a szimbólum együttesen bejegyzett védjegyek, a DTS Digital Surround a DTS, Inc. védjegye. © DTS, Inc. Minden jog fenntartva.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014
• A DiSEqC™ az EUTELSAT védjegye. Ez a tv-készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve.

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezés, illetve a HDMI embléma a HDMI Licensing LLC védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban.
• A DLNA® es a DLNA CERTIFIED® a Digital Living Network Alliance védjegye és/vagy szolgáltatási védjegye. 15HU KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)
