INSTRUKCJA OBSŁUGI KDL-32W705C SONY

• DiSEqC™ er et varemerke for EUTELSAT. Denne TV-en støtter DiSEqC 1.0. Denne TVen er ikke ment for styring av motoriserte antenner. 14NO KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\12_PL\010COVTOC.fm masterpage: Left Wprowadzenie Spis treści Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości. Uwaga

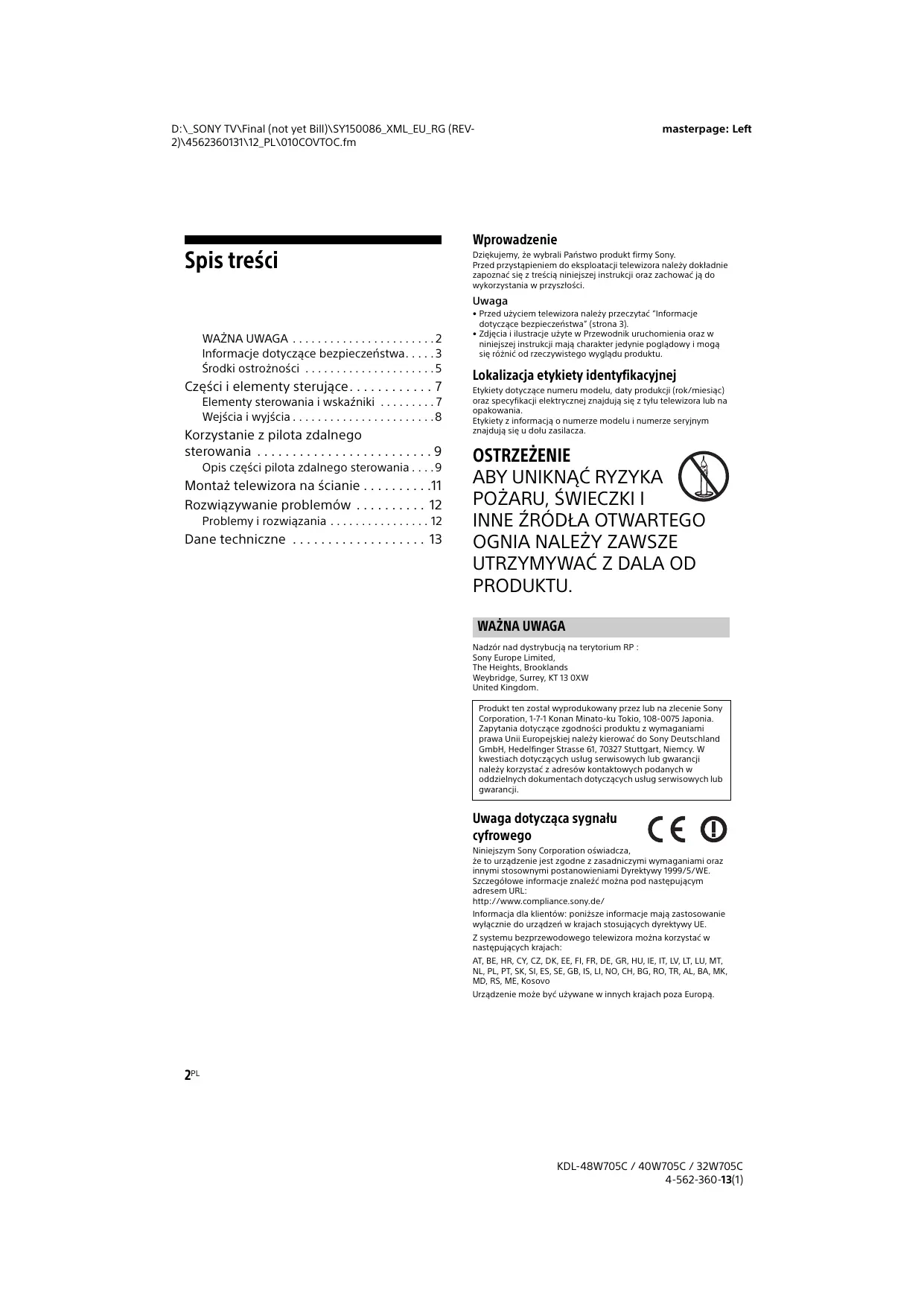

WAŻNA UWAGA . . . . . . . . . . . . . . . . . . . . . . . 2

• Informacje dotyczące bezpieczeństwa p. 3
• Środki ostrożności p. 5
• Części i elementy sterujące p. 7
• Elementy sterowania i wskaźniki p. 7
• Wejścia i wyjścia p. 8
• Korzystanie z pilota zdalnego sterowania p. 9
• Opis części pilota zdalnego sterowania p. 9
• Montaż telewizora na ścianie p. 11
• Rozwiązywanie problemów p. 12
• Problemy i rozwiązania p. 12
• Dane techniczne p. 13

• Przed użyciem telewizora należy przeczytać “Informacje dotyczące bezpieczeństwa” (strona 3).
• Zdjęcia i ilustracje użyte w Przewodnik uruchomienia oraz w niniejszej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego wyglądu produktu. Lokalizacja etykiety identyfikacyjnej Etykiety dotyczące numeru modelu, daty produkcji (rok/miesiąc) oraz specyfikacji elektrycznej znajdują się z tyłu telewizora lub na opakowania. Etykiety z informacją o numerze modelu i numerze seryjnym znajdują się u dołu zasilacza. OSTRZEŻENIE

Nadzór nad dystrybucją na terytorium RP : Sony Europe Limited, The Heights, Brooklands Weybridge, Surrey, KT 13 0XW United Kingdom. Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji. Uwaga dotycząca sygnału cyfrowego Niniejszym Sony Corporation oświadcza, że to urządzenie jest zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami Dyrektywy 1999/5/WE. Szczegółowe informacje znaleźć można pod następującym adresem URL: http://www.compliance.sony.de/ Informacja dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń w krajach stosujących dyrektywy UE. Z systemu bezprzewodowego telewizora można korzystać w następujących krajach: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Urządzenie może być używane w innych krajach poza Europą. 2PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\12_PL\010COVTOC.fm Informacje dotyczące bezpieczeństwa OSTRZEŻENIE Nie wolno narażać baterii na działanie zbyt wysokich temperatur przez ekspozycję na słońce, ogień itd. Montaż i instalacja masterpage: Right Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.
• Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej.
• Zaleca się stosowanie oryginalnego ściennego uchwytu mocującego Sony, aby zapewnić odpowiednią wentylację.

Instalacja na ścianie Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Ustaw telewizor na stabilnej, równej powierzchni tak, aby uniknąć ryzyka jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia telewizora.
• Montaż odbiornika na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony: Uchwyt ścienny SU-WL450
• Podczas montażu haków montażowych do telewizora należy używać śrub dostarczonych wraz z uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej haka montażowego. Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp. 8 mm - 12 mm Śruba (w komplecie ze ściennym uchwytem mocującym) Hak Mocowanie haka z tyłu odbiornika TV Transport
• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.
• Przenosząc telewizor w rękach, należy go złapać tak, jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.

• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania. 10 cm Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

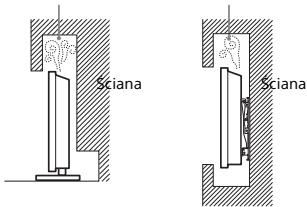

Instalacja na podstawie

Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

• Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu: Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem. Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce. Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp. Nie należy instalować odbiornika tak, jak to pokazano na rysunkach poniżej.

Obieg powietrza jest zablokowany.

Przewód zasilający Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób: Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców. Wtyczka powinna być całkowicie włożona do gniazda sieciowego. Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220 V – 240 V AC. W celu zachowania bezpieczeństwa, podczas dokonywania połączeń, należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód. Przed przystąpieniem do serwisowania lub przesuwania odbiornika TV należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Przewód zasilający powinien znajdować się z dala od źródeł ciepła. Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru. 3PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)

• Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.
• Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.
• Nie należy przerabiać przewodu zasilającego.
• Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.
• Podczas odłączania nie wolno ciągnąć za sam przewód.
• Nie należy podłączać zbyt wielu urządzeń do tego samego gniazda sieciowego.
• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

• Nie należy umieszczać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek, itp.). Odbiornik TV należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów.
• Nie wolno umieszczać telewizora w miejscach wilgotnych lub zakurzonych oraz miejscach wypełnionych oleistym dymem lub parą (w pobliżu płyt kuchennych lub nawilżaczy). Może to spowodować pożar, porażenie prądem lub odkształcenia obudowy.
• Nie należy instalować telewizora w miejscach narażonych na działanie wyższych temperatur, takich jak miejsca bezpośrednio oświetlane przez promienie słońca, położone w pobliżu grzejnika lub czy urządzeń grzewczych. W takich warunkach może dojść do przegrzania telewizora, a w konsekwencji do zdeformowania obudowy i/lub awarii samego urządzenia.

UWAGA ODNOŚNIE ZASILACZA SIECIOWEGO

Ostrzeżenie W celu ograniczenia ryzyka pożaru lub porażenia prądem nie wystawiać tego urządzenia na działanie deszczu ani wilgoci. W celu ograniczenia ryzyka pożaru lub porażenia prądem nie umieszczać na tym urządzeniu obiektów wypełnionych wodą, takich jak flakony. Nie instalować urządzenia w ograniczonej przestrzeni, takiej jak np. półka na książki.

• Należy się upewnić, że gniazdko sieciowe znajduje się w pobliżu urządzenia i jest łatwo dostępne.
• Należy używać dołączonego do zestawu zasilacza sieciowego i przewodu zasilającego.
• Nie należy używać żadnego innego zasilacza sieciowego, gdyż może to spowodować awarię.
• Zasilacz sieciowy należy podłączać do łatwo dostępnego gniazdka sieciowego.
• Nie owijać przewodu zasilającego wokół zasilacza sieciowego. Żyły przewodu mogą ulec przerwaniu, co może spowodować nieprawidłowe działanie odbiornika.
• Nie dotykać zasilacza sieciowego mokrymi dłońmi.
• Jeśli stwierdzone zostanie nieprawidłowe działanie zasilacza sieciowego, należy go natychmiast odłączyć od gniazdka sieciowego.
• Telewizor pozostaje podłączony do zasilania tak długo, jak jest podłączony do gniazdka sieciowego, nawet jeśli sam telewizor jest wyłączony.
• Ponieważ zasilacz sieciowy nagrzewa się podczas długotrwałego użytkowania, dotykając go dłonią, można odczuć ciepło. Niedozwolone użycie Odbiornika TV nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy odbiornika, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała. Miejsce:
• Odbiornika TV nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad morzem, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu.
• Telewizor znajdujący się w szatni jacuzzi albo łaźni publicznej może zostać uszkodzony przez unoszące się w powietrzu cząsteczki siarki i inne. Okoliczności:
• Odbiornika TV nie należy dotykać mokrymi rękoma, przy zdjętej obudowie lub z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego telewizora z gniazdka i odłączyć przewód antenowy.
• Nie wolno instalować telewizora tak, aby jego obudowa wystawała na otwartą przestrzeń. Może to powodować uderzanie w telewizor przez osoby lub przedmioty oraz doprowadzić do jego uszkodzenia. Kawałki szkła lub uszkodzenia:
• W odbiornik nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała.
• W przypadku pęknięcia powierzchni ekranu lub obudowy telewizora, przed dotknięciem odbiornika należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Niezastosowanie się do powyższego zalecenia może spowodować porażenie prądem elektrycznym. Gdy odbiornik TV nie jest używany
• Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie odbiornika od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
• Ponieważ wyłączenie odbiornika telewizyjnego nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
• Niektóre odbiorniki mogą być jednak wyposażone w funkcje wymagające pozostawienia ich w trybie gotowości. Zalecenia dot. bezpieczeństwa dzieci
• Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.
• Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia.

• Aby zapewnić najlepszą jakość obrazu, nie należy wystawiać ekranu na bezpośrednie oświetlenie lub działanie promieni słonecznych.
• Nie przenosić urządzenia z zimnego do ciepłego pomieszczenia. Gwałtowna zmiana temperatury może powodować skraplanie wilgoci. Może to pogorszyć jakość obrazu na telewizorze lub kolorów. W takiej sytuacji przed włączeniem telewizora należy poczekać na całkowite odparowanie wilgoci. 4PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\12_PL\010COVTOC.fm Co robić w przypadku wystąpienia problemów... W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć odbiornik TV oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego. Należy zwrócić się do punktu sprzedaży lub punktu serwisowego firmy Sony z prośbą o sprawdzenie odbiornika przez wykwalifikowanego serwisanta. W przypadku: Uszkodzenia przewodu zasilającego. Gniazd sieciowych słabo trzymających wtyczkę. Uszkodzenia odbiornika w wyniku jego upuszczenia lub uderzenia przez obiekt obcy. Dostania się do wnętrza odbiornika cieczy lub przedmiotów obcych. Informacje o temperaturze monitora LCD Gdy monitor LCD jest używany przez dłuższy czas może dojść do rozgrzania się miejsc wokół panelu. Po dotknięciu dłonią tych miejsc możesz poczuć, że są gorące. Środki ostrożności masterpage: Right

• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.
• Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.
• Regulację kąta nachylenia odbiornika należy wykonywać powolnym ruchem tak, aby odbiornik nie spadł lub nie zsunął się z podstawy pod telewizor.

Urządzenia dodatkowe

• W pobliżu odbiornika TV nie należy umieszczać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.
• To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami zawartymi w dyrektywie EMC przy założeniu, że używany jest kabel o długości 3 metrów lub krótszy.

Zalecenie dotyczące wtyku typu F Długość części przewodu wewnętrznego wystającej z części połączeniowej nie może przekraczać 1,5 mm.

maks. 7 mm Oglądanie telewizji

• Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.
• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu. Ekran LCD
• Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie mogą pojawiać się czarne plamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki.
• Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenie ekranu LCD.
• Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia telewizora. Zjawiska te zanikają w miarę wzrostu temperatury.
• Długotrwałe wyświetlanie obrazów nieruchomych może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
• Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie jest to oznaką uszkodzenia urządzenia.
• Ekran LCD zawiera niewielką ilość ciekłych kryształów. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów.

maks. 1,5 mm (rysunek przedstawiający wtyk typu F)

Funkcje komunikacji bezprzewodowej

• Urządzenia nie należy używać w pobliżu sprzętu medycznego (rozruszników serca itd.). W przeciwnym wypadku sprzęt medyczny może nie działać prawidłowo.
• To urządzenie wysyła i odbiera sygnał zakodowany. Tym niemniej należy dbać o to, aby nie został on przechwycony przez niepowołane osoby. Nie ponosimy odpowiedzialności za ewentualne problemy wynikające z takich zdarzeń. Zalecenie dotyczące obsługi pilota

• Przy wkładaniu baterii do pilota zachować właściwą biegunowość.
• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.
• Zużyte baterie należy utylizować w sposób nieszkodliwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.
• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.
• Nie należy kłaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią.

Obchodzenie się z powierzchnią ekranu/ obudową odbiornika TV i ich czyszczenie

Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu odbiornika, należy postępować zgodnie z poniższymi środkami ostrożności.

• Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.
• Nie wolno spryskiwać odbiornika TV wodą ani detergentem. Ciecz może przedostać się przez spód ekranu lub elementy zewnętrzne do środka odbiornika i spowodować jego uszkodzenie.

5PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\12_PL\010COVTOC.fm masterpage: Left Utylizacja telewizora Pozbywanie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki) Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt. Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki) Ten symbol umieszczony na baterii lub na jej opakowaniu oznacza, że nie może być ona traktowana jako odpad komunalny. Symbol ten dla pewnych rodzajów baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt. 6PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\12_PL\020OPT.fm masterpage: Right

Części i elementy sterujące

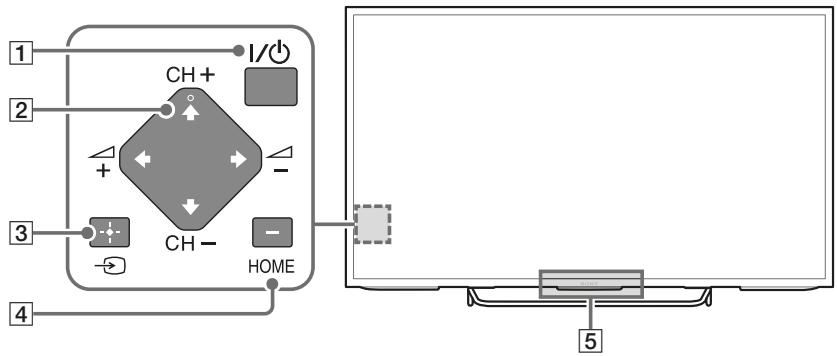

Elementy sterowania i wskaźniki

CH +/– (Kanał) +/– (Głośność)

(Wybór wejścia)/ Potwierdź)

Służy do wyświetlania i wybierania źródła sygnału wejściowego. (W Menu głównym ten przycisk działa jak (Wybierz/ Potwierdź).)

HOME Wyświetl Menu główne telewizora (W Menu głównym przycisk działa jak ///.)

sterowania*1/ Czujnik pilota zdalnego Czujnik światła*1/Dioda podświetlenia LED

Dioda podświetlenia LED świeci się lub pulsuje zgodnie ze statusem telewizora.

• Biały Podczas włączania telewizora/wyłączania obrazu/aktualizacji oprogramowania itd.
• Cyjankowy Podczas łączenia z urządzeniem bezprzewodowym.
• Różowy*2 Nagrywanie/tryb pauzy.
• Bursztynowy Ustawiono timer.

*1 Nie kładź niczego w pobliżu czujnika. *2 Wyłącznie w przypadku niektórych regionów/ krajów/modeli telewizora.

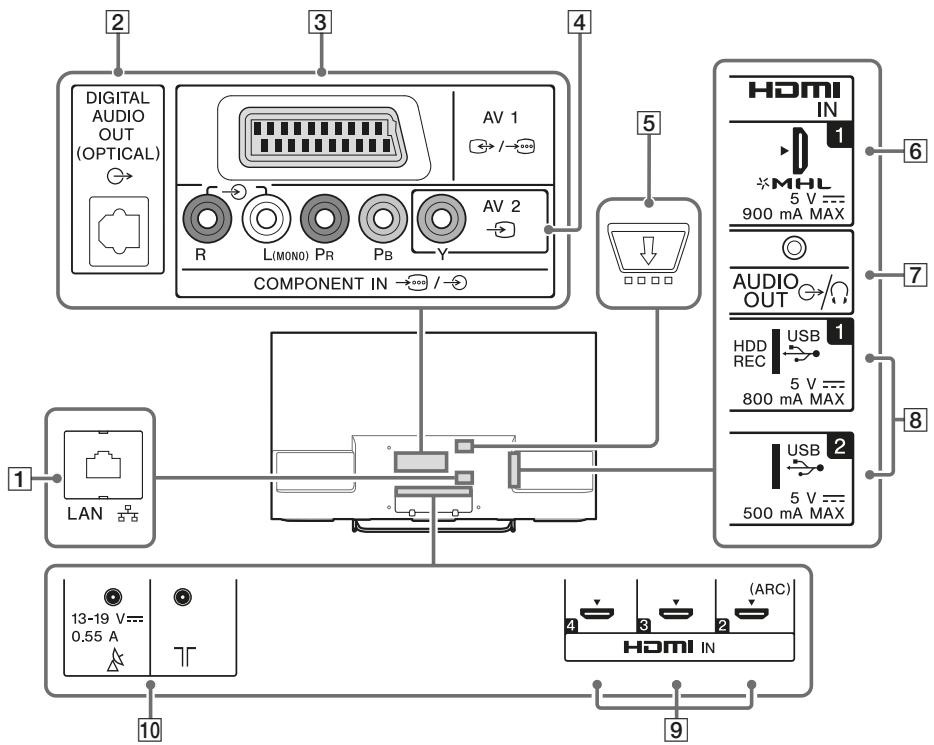

Połącz za pomocą kabla SCART. AV 2 , COMPONENT IN

• Dla połączenia kompozytowego: Użyj AV 2 (L/R) lub COMPONENT

• Dla połączenia komponentowego: Użyj Y, PB, PR oraz (L/R).

(CAM) Zapewnia dostęp do płatnych usług telewizyjnych.

Możesz podłączyć urządzenie MHL (Mobile High-definition Link) za pomocą kabla MHL zapewniającego jakość HD.

Aby odtwarzać dźwięk telewizora przez podłączony sprzęt, naciśnij przycisk HOME. Wybierz [Ustawienia] [Dźwięk] [Słuchawki/Wyjście audio], a następnie wybierz żądany element.

Podłączenie urządzenia USB o dużej pojemności może zakłócić pracę pozostałych podłączonych urządzeń. HDMI IN 2/3/4 Jeżeli podłączany jest cyfrowy system audio kompatybilny z kanałem zwrotnym audio (ARC), użyj HDMI IN 2. Jeżeli nie, konieczne jest dodatkowe połączenie z DIGITAL AUDIO OUT (OPTICAL)

(wejście RF) Podłącz kabel lub antenę (zewnętrzną).

• Podłączając urządzenie monofoniczne, podłącz je do gniazda L (MONO). 8PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\12_PL\020OPT.fm masterpage: Right

Korzystanie z pilota zdalnego sterowania

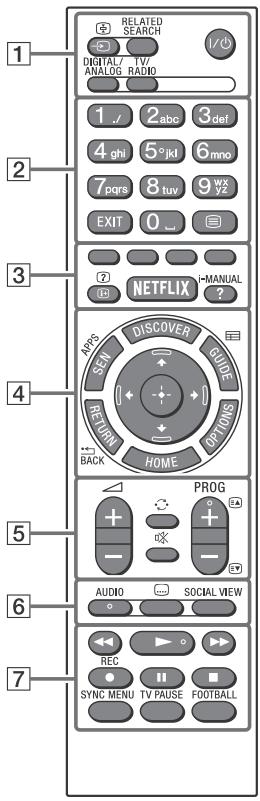

Opis części pilota zdalnego sterowania DIGITAL/ANALOG

Przełączaj pomiędzy trybem cyfrowym i analogowym.

TV/RADIO Przełączaj pomiędzy odbiorem telewizji i radia.

Przyciski numeryczne/z literami

EXIT Przejdź do poprzedniego menu lub wyjdź z menu. Jeżeli dostępna jest Aplikacja interaktywna, naciśnij, aby wyłączyć usługę.

(Tekst) Wyświetl informacje tekstowe.

Kolorowe przyciski Jednocześnie wykonaj daną funkcję.

(Informacje/Wyświetlenie tekstu)

Wyświetl informacje. NETFLIX*2 Uzyskaj dostęp do usługi online „NETFLIX”. /i-MANUAL

Wyświetl instrukcję obsługi na ekranie. SEN/APPS

Wejdź do kategorii Aplikacje z poziomu Menu głównego.

(Wpisywanie/Zatrzymanie tekstu) W trybie telewizora: Służy do wyświetlania i wybierania źródła sygnału wejściowego. W trybie tekstowym: Zatrzymuje bieżącą stronę.

DISCOVER Wyświetla Discover, aby wyszukać dane treści.

Wyświetl cyfrowy przewodnik po programach. RELATED SEARCH RETURN/ Jeżeli telewizor jest podłączony do Internetu. Wyszukuj niezbędne informacje podczas oglądania różnych treści na ekranie telewizora*1. Powrót do poprzedniego ekranu. / (Tryb czuwania telewizora) HOME Włącz lub wyłącz telewizor (tryb czuwania).

OPTIONS Wyświetl listę funkcji kontekstowych.

Wyświetl Menu główne telewizora.

9PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\12_PL\020OPT.fm masterpage: Left //// (Wybór pozycji/ Zatwierdzenie) +/– (Głośność) Wyreguluj głośność. (Przejście) Przełączaj pomiędzy dwoma kanałami lub wejściami. Telewizor przełącza się pomiędzy aktualnym a ostatnio wybranym kanałem/ wejściem. (Wyciszenie) Wycisz dźwięk. Aby przywrócić dźwięk, naciśnij ten przycisk ponownie. PROG +/–/

W trybie telewizora: Wybierz kanał. W trybie tekstowym: Wybierz następną ( lub poprzednią stronę ( ).

AUDIO Zmień język aktualnie oglądanego programu. (Ustawienia napisów) Włącz lub wyłącz napisy (jeżeli taka funkcja jest dostępna). SOCIAL VIEW Ciesz się oglądaniem telewizji ze znajomymi, niezależnie od ich miejsca pobytu, za pomocą funkcji obsługi serwisów społecznościowych.

Obsługuj treści za pomocą telewizora oraz podłączonego urządzenia kompatybilnego z BRAVIA Sync. /REC Nagraj aktualny program za pomocą funkcji nagrywania USB HDD. SYNC MENU Wyświetl menu BRAVIA Sync. TV PAUSE Pauzuj aktualnie oglądany program. FOOTBALL Włącz lub wyłącz tryb Live Football Mode (tryb meczu na żywo) (jeżeli taka funkcja jest dostępna). *1 To, co możesz wyszukiwać, zależy od danego rejonu/kraju lub innych czynników. *2 Lokalizacja, dostępność oraz funkcje przycisków pilota mogą się różnić w zależności od kraju/ regionu/modelu telewizora. 10PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\12_PL\030ADD.fm masterpage: Right

Montaż telewizora na ścianie W tej instrukcji obsługi telewizora pokazano wyłącznie kroki dotyczące przygotowania telewizora do montażu na ścianie.

Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie próbować wykonywać montażu samodzielnie. Do przedstawicieli firmy Sony i licencjonowanych wykonawców:

Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu.

Do zamontowania tego produktu wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora. Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem. Do zamontowania telewizora na ścianie używać uchwytu ściennego SU-WL450 (nie należy do wyposażenia). Podczas montażu uchwytu ściennego korzystać również z instrukcji obsługi i instrukcji montażu dostarczonych z uchwytem ściennym.

Instrukcje montażu uchwytu ściennego dla telewizora: www.sony.eu/tv/wall-mount-bracket-manual

11PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\12_PL\040TRO.fm masterpage: Left Pilot nie działa. Rozwiązywanie problemów Kiedy dioda podświetlenia LED pulsuje na czerwono, policz liczbę mignięć (odstęp między mignięciami wynosi trzy sekundy) Jeśli dioda podświetlenia LED pulsuje na czerwono, wyzeruj telewizor, odłączając od niego przewód zasilający na dwie minuty, a potem włącz telewizor ponownie. Jeśli problem występuje nadal, skontaktuj się ze sprzedawcą lub punktem serwisowym firmy Sony, podając liczbę mignięć diody podświetlenia LED świecącego na czerwono (odstęp między mignięciami wynosi trzy sekundy). Odłącz przewód zasilający i zwróć się do sprzedawcy lub punktu serwisowego firmy Sony. Kiedy dioda podświetlenia LED nie miga, sprawdź poniższe pozycje. Patrz rownież [Rozwiązywanie problemów] w i-Manual albo wykonaj automatyczną diagnostykę poprzez wybranie [Pomoc] [Pomoc techniczna] [Automatyczna diagnostyka]. Jeśli problem występuje nadal, oddaj telewizor do naprawy wykwalifikowanemu personelowi serwisowemu. Problemy i rozwiązania Wymień baterie Telewizor może być w trybie SYNC. Naciśnij przycisk SYNC MENU, wybierz opcję [Sterowanie telewizorem], a następnie wybierz opcję [Główne (menu)] lub [Opcje], aby sterować telewizorem. Nie pamiętasz hasła do usługi [Kontrola rodzicielska] Wprowadź 9999 jako kod PIN. (kod PIN 9999 jest zawsze akceptowany.) Otoczenie telewizora może się nagrzać. Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Po dotknięciu dłonią tych miejsc możesz poczuć, że są gorące. Zamrożony obraz lub dźwięk, pusty ekran, telewizor nie odpowiada na naciskanie przycisków na telewizorze lub pilocie. Należy wykonać prosty reset, odłączając przewód telewizora od zasilania na dwie minuty, a następnie podłączając go z powrotem. Nie można znaleźć przycisków /, CH +/–,

i HOME na telewizorze. Patrz poniższa ilustracja odnośnie do lokalizacji przyciskow na telewizorze. Tył telewizora Brak obrazu (ekran jest ciemny), brak dźwięku. Sprawdź podłączenie anteny/kabla. Podłącz telewizor do zasilania i naciśnij przycisk / na telewizorze lub pilocie. Niektórych programów nie można dostroić. Sprawdź podłączenie anteny/telewizji kablowej lub anteny satelitarnej. Kabel odbiornika satelitarnego może być zwarty lub występuje problem z połączeniem kabla. Sprawdź kabel i połączenie, wyłącz odbiornik TV przy użyciu włącznika/wyłącznika zasilania, a następnie włączyć go ponownie. Wprowadzona częstotliwość jest poza zakresem. Należy skontaktować się z operatorem telewizji satelitarnej. Dioda podświetlenia LED jest włączona. Jeżeli nie chcesz włączać diody podświetlenia LED, możesz ją wyłączyć. Naciśnij HOME i wybierz [Ustawienia] t [Ustawienia systemowe] t [Konfiguracja funkcji ogólnych] t [Dioda podświetlenia LED] t [Wył.]. Możesz również nacisnąć OPTIONS i wybrać [Dioda podświetlenia LED] t [Wył.]. Nie znaleziono żadnych usług telewizji kablowej (programów). Sprawdź podłączenie kabla lub konfigurację strojenia. Zmień opcję [Kablowa] na [Naziemna] i spróbuj ponownie wykonać funkcję [Autoprogramowanie cyfrowe]. 12PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\12_PL\040TRO.fm Brak możliwości połączenia z routerem bezprzewodowym poprzez WPS (Wi-Fi Protected Setup). W przypadku stosowania zabezpieczenia WEP wybierz [Podstawowy] t [Wi-Fi] t [Połącz — lista wyszukiwania]. Następnie wybierz nazwę sieci (SSID), z którą chcesz się połączyć. aby wprowadzić nazwę sieci. Dane techniczne

System panelu Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED Nie można znaleźć żądanej nazwy sieci w ustawieniach sieci. Wybierz [[Wprowadzanie ręczne]] i naciśnij masterpage: Right System TV

Zależnie od kraju lub obszaru Analogowy: B/G, D/K, L, I, M Cyfrowy: DVB-T/DVB-C DVB-T2 Satelitarny: DVB-S/DVB-S2

System kodowania kolorów Analogowy: PAL, SECAM, NTSC3.58 (tylko wideo), NTSC4.43 (tylko wideo) Cyfrowy: Patrz i-Manual Zakres kanałów Analogowy: UHF/VHF/telewizja kablowa, zależnie od kraju lub regionu. Cyfrowy: UHF/VHF/telewizja kablowa, zależnie od kraju lub regionu. Satelitarny: częstotliwość IF 950-2 150 MHz

Technologia bezprzewodowa

Protokół IEEE802.11a/b/g/n Gniazda wejściowe i wyjściowe

Antena/kabel 75-omowa antena zewnętrzna VHF/UHF

Antena satelitarna Żeńskie złącze typu F, IEC169-24, 75 omowa. DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz, Dystr. za pomocą poj. kabla EN50494. AV1

21-wtykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB, wyjście audio/wideo TV. COMPONENT IN

YPBPR (wideo komponentowe): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Wejście audio (gniazda foniczne) AV2 Wejście wideo (wspólny bolec foniczny z wejściem Y)

Przeciętne roczne zużycie energii*1 KDL-48W705C/FWL-48W705C: 64 kWh KDL-40W705C/FWL-40W705C: 61 kWh KDL-32W705C: 53 kWh Pobór mocy w stanie czuwania*2 USB 2 Gniazdo urządzenia USB HDD (tylko port USB KDL-48W705C/FWL-48W705C: 120,9 cm / 48 cali KDL-40W705C/FWL-40W705C: 101,6 cm / 40 cali KDL-32W705C: 80,1 cm / 32 cali 0,50 W USB 1), Rozdzielczość ekranu 1 920 punktów (w poziomie) × 1 080 linii (w pionie) Gniazdo CAM (Moduł Warunkowego Dostępu) DC IN 19.5 V Wejście zasilacza LAN Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego odbiornika TV.) Inne Wyposażenie dodatkowe Uchwyt ścienny: SU-WL450 Bezprzewodowy subwoofer: SWF-BR100 Kabel MHL: DLC-MC10/DLC-MC20 Temperatura robocza 0 ºC – 40 ºC Wilgotność robocza 10 % – 80 % wilgotności względnej (bez kondensacji) Zasilanie i inne parametry Wymagane zasilanie 19,5 V prądu stałego z zasilaczem sieciowym Parametry: Wejście 220 V – 240 V prądu zmiennego (AC), 50 Hz Wymiary (ok.) (szer. × wys. × gł.) z podstawą KDL-48W705C: 108,9 × 67,1 × 19,5 cm KDL-40W705C: 92,4 × 57,9 × 17,9 cm KDL-32W705C: 73,8 × 46,9 × 16,2 cm bez podstawy KDL-48W705C: 108,9 × 63,2 × 5,7 cm KDL-40W705C: 92,4 × 54,0 × 5,7 cm KDL-32W705C: 73,8 × 43,5 × 5,9 cm Waga (ok.) z podstawą KDL-48W705C: 11,7 kg KDL-40W705C: 9,1 kg KDL-32W705C: 6,8 kg bez podstawy KDL-48W705C: 11,3 kg KDL-40W705C: 8,8 kg KDL-32W705C: 6,5 kg *1 Zużycie energii rocznie, w oparciu o wyliczenie zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. *2 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. Klasa efektywności energetycznej KDL-48W705C/FWL-48W705C: A++ KDL-40W705C/FWL-40W705C: A+

14PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\12_PL\040TRO.fm Uwaga

• Dostępność akcesoriów opcjonalnych zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
• Nie wyjmuj atrapy karty z gniazda CAM (Modułu Warunkowego Dostępu) telewizora w innym celu niż włożenie do gniazda CAM karty inteligentnej.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
• W tym telewizorze zastosowano MHL 2. Informacje dotyczące funkcji Telewizji Cyfrowej
• Wszystkie funkcje dotyczące Telewizji Cyfrowej ( ) dostępne są tylko w krajach lub na obszarach, gdzie nadawane są sygnały cyfrowej telewizji naziemnej DVB-T/DVB-T2 (MPEG-2 i H.264/MPEG-4 AVC) lub w miejscach, w których istnieje dostęp do kompatybilnych z urządzeniem sygnałów kablowych DVB-C (MPEG-2 i H.264/MPEG-4 AVC). Prosimy skontaktować się z lokalnym sprzedawcą, aby ustalić, czy w miejscu Państwa zamieszkania można odbierać sygnały DVB-T/DVB-T2 lub zwrócić się do dostawcy usług kablowych o informacje, czy oferowane przez niego usługi DVB-C będą dostępne w zakupionym odbiorniku TV.
• Państwa dostawca usług kablowych może doliczyć dodatkową opłatę za swoje usługi lub poprosić o podpisanie stosownej umowy.
• Zakupiony model telewizora jest dostosowany do odbioru sygnałów telewizji naziemnej DVB-T/DVB-T2 oraz kablowej DVB-C, nie można jednak zagwarantować jego kompatybilności z tworzonymi w przyszłości programami w formacie DVB-T/DVB-T2 lub DVB-C.
• W niektórych krajach lub regionach pewne funkcje Telewizji Cyfrowej lub kablowej DVB-C mogą być niedostępne. masterpage: Right Informacje dot. znaków towarowych
• HDMI, logo HDMI i nazwa HDMI HighDefinition Multimedia Interface to znaki towarowe lub zarejestrowane znaki towarowe HDMI Licensing LLC na terenie Stanów Zjednoczonych i innych krajów.
• DLNA®, logo DLNA oraz DLNA CERTIFIED® są znakami towarowymi, znakami usług lub znakami certyfikacji podmiotu Digital Living Network Alliance.
• Wyprodukowano na licencji Dolby Laboratories. Dolby i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories.
• „BRAVIA” i są znakami towarowymi Sony Corporation.
• TrackID jest znakiem towarowym lub zarejestrowanym znakiem towarowym firmy Sony Mobile Communications AB.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, logo i logotyp Gracenote oraz logo „Powered by Gracenote” są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote w USA oraz innych krajach.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast oraz Wi-Fi Protected Setup są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Wi-Fi Alliance.
• MHL, Mobile High-Definition Link oraz logo MHL są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy MHL Licensing, LLC.
• Informacje o patentach DTS można znaleźć na stronie: http://patents.dts.com. Wyprodukowano na licencji firmy DTS Inc. DTS, symbol oraz DTS i symbol łącznie są zarejestrowanymi znakami towarowymi, a DTS Digital Surround jest znakiem towarowym DTS, Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014
• DiSEqC™ jest znakiem handlowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem. 15PL KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)
