BRUKSANVISNING KDL-32W705C SONY

• Driver D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\07_IT\040TRO.fm Diagrammi a blocchi 16IT D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\08_SE\010COVTOC.fm Inledning Innehållsförteckning Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk. Anmärkning VIKTIGT MEDDELANDE p. 2
• Säkerhetsinformation p. 3
• Försiktighetsåtgärder p. 4
• Delar och reglage p. 6
• Kontroller och indikatorer p. 6
• Ingångar och utgångar p. 7
• Använda fjärrkontrollen p. 8
• Beskrivning av fjärrkontrollens delar p. 8
• Montera TV:n på väggen p. 10
• Felsökning p. 11
• Problem och lösningar p. 11
• Specifikationer p. 12

• Innan du använder TV:n bör du läsa avsnittet “Säkerhetsinformation” (sidan 3).
• De bilder som används i Startguide och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten. Identifieringsetikettens placering Etiketter för TV-modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida. Etiketter för nätadapterns modellnr. och serienr. finns på nätadapterns undersida. VARNING!

HÅLLAS PÅ AVSTÅND FRÅN PRODUKTEN. VIKTIGT MEDDELANDE Denna produkt har tillverkats av eller på uppdrag av Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Frågor som rör produkternas överensstämmelse, grundar sig på Europeiska unionens lagstiftning skall ställas till den auktoriserade representanten, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Tyskland. För service och garantiärenden, vänligen se de adresser som finns i de separata service och garantihandlingarna. Anmärkning beträffande trådlös signal Härmed intygar Sony Corporation att denna enhet står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgårav direktiv 1999/5/EG. För ytterligare information gå in på följande hemsida: http://www.compliance.sony.de/ Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller. Trådlösa TV-system kan användas i följande länder: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Denna utrustning kan användas i andra icke-europeiska länder. 2SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\08_SE\010COVTOC.fm Säkerhetsinformation VARNING! Batterier får inte utsättas för hög temperatur, exempelvis från solljus, eld och liknande. Installation Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom. masterpage: Right Monterad på väggen

10 cm Lämna minst så här mycket fritt utrymme runt TV:n. 30 cm Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
• Placera TV-apparaten på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller skada på TV:n.
• Endast en behörig servicetekniker får utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: Väggfäste SU-WL450
• Använd de skruvar som medföljer väggfästet när monteringskrokarna fästs i TV-apparaten. De medföljande skruvarna är utformade som på bilden när de mäts från monteringskrokens infästningsyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned. 8 mm - 12 mm

Lämna minst så här mycket fritt utrymme runt TV:n.

• För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts: Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes. Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob. Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den. Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Skruv (medföljer väggfästet) Monteringshake Hakfäste på TV:ns baksida Vägg

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller tre personer för att bära en stor TV-apparat.
• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen. Nätkabel

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar. Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom: Använd endast nätkablar från Sony och inga andra märken. För in stickkontakten hela vägen i eluttaget. Anslut TV:n till ett eluttag som levererar 220 - 240 volt AC. För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna. Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den. Håll nätkabeln på avstånd från värmekällor. Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand. Ventilation
• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.
• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

• Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.
• Installera INTE TV:n så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter in i TV:n. Utsätt inte den här apparaten för regn eller fukt för att undvika risk för brand eller elstötar. Att placera kärl med vätska, t.ex. blomvaser, på enheten medför risk för elektriska stötar och fara för brand. Placera inte denna utrustning i ett trångt utrymme, som till exempel i en bokhylla eller liknande.
• Se till så att nätkontakten ansluts till ett lättåtkomligt eluttag i närheten av utrustningen.
• Använd medföljande nätadapter och nätkabel.
• Använd inte någon annan nätadapter. Det kan orsaka funktionsstörningar.
• Anslut nätadaptern till ett lättåtkomligt eluttag.
• Vira inte nätkabeln runt nätadaptern. Det kan hända att kabeln går sönder och/eller orsakar funktionsfel på mediamottagaren.

• Vidrör inte nätadaptern med våta händer.
• Om nätadaptern inte verkar fungera korrekt bör du omedelbart dra ut den från eluttaget.
• Systemet är inte bortkopplat från elnätet så länge kontakten sitter i ett vägguttag, även om du stängt av själva systemet.
• Det kan hända att din hand blir varm när du rör vid nätadaptern eftersom den blir varm när den används under en längre tid. Förbjuden användning Installera inte och använd inte TV:n på platser eller i miljöer/ situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom. Platser:
• Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.
• Om TV:n placeras i ett omklädesrum för ett allmänt bad eller varma källor kan TV:n skadas av luftburen svavel etc. Trasiga delar:
• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.
• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar. När TV:n inte används
• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.
• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.
• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt. Barnens säkerhet
• Se till att barn inte klättrar på TV:n.
• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag. Om följande problem uppstår... Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår. Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker. Om:
• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Undvik att flytta TV:n från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att TV:n visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan TV:n startas. Miljöer:
• Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.
• Placera inte TV:n i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att TV:n blir skev.
• Installera inte TV:n på platser som utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. TV:n kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på TV:n. Nätkabeln skadas. Eluttaget inte passar till stickkontakten. TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den. Vätska eller något föremål råkar hamna i höljets öppningar. Om LCD-skärmens temperatur När LCD-skärmen används under en längre tid kan området runt panelen bli varmt. Du kan känna denna värme om du tar på panelen med handen. Varning! Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabelTV nät kan i vissa fall medföra brandfara. För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet. Försiktighetsåtgärder Se på TV
• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel. 4SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\08_SE\010COVTOC.fm masterpage: Right LCD-skärm Försiktighet vid hantering av fjärrkontrollen

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.
• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller. Kassera TV:n enligt lokala lagar och bestämmelser.

• Var noga med att sätta i batterierna åt rätt håll (+ / -).
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.
• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum. Hantering och rengöring av TV:ns bildskärm/ hölje Var noga med att lossa nätkabeln från eluttaget före rengöring. Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.
• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV:apparaten.

• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet. Extra utrustning
• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avstånd från TV:n. Annars kan bildstörningar och/ eller akustiskt brus uppstå.
• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter. Rekommendation för kontakten av F-typ Den inre tråden får inte skjuta ut mer 1,5 mm från anslutningsdelen. max. 7 mm

Kassering av TV-apparaten Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder med separata insamlingssystem) Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. För att säkerställa för att dessa batterier blir kastade på ett riktigt sätt, kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

max. 1,5 mm (Referensritning för kontakten av F-typ)

• Använd inte denna enhet i närheten av medicinsk apparatur (pacemaker m.m.) eftersom dessa apparater då kan upphöra att fungera.
• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat uppsnappande. Vi kan inte hållas ansvariga för problem som uppstår.

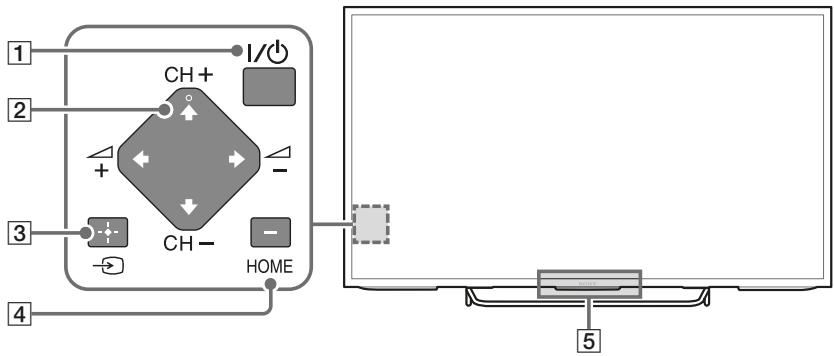

(Ingångsväljare)/ (Välj/Bekräfta) Visa och välj ingångskällan. (I hemmenyn (Välj/ fungerar denna knapp som Bekräfta).) HOME Visa TV:ns hemmeny (I hemmenyn fungerar knapparna i som ///.) Fjärrkontrollsensor*1/Ljussensor*1/ Belysnings-LED Belysnings-LED:n tänds eller blinkar enligt TV:ns status.

• Vit När du sätter på TV:n/i läget bild av/under programuppdatering, osv.
• Cyan När du ansluter med en mobil enhet trådlöst.
• Rosa*2 Inspelnings-/pausläge.
• Gul Timer är inställd. *1 Placera inte någonting nära sensorn. *2 Endast för begränsad region/land/TV-modell. 6SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\08_SE\020OPT.fm masterpage: Right Ingångar och utgångar

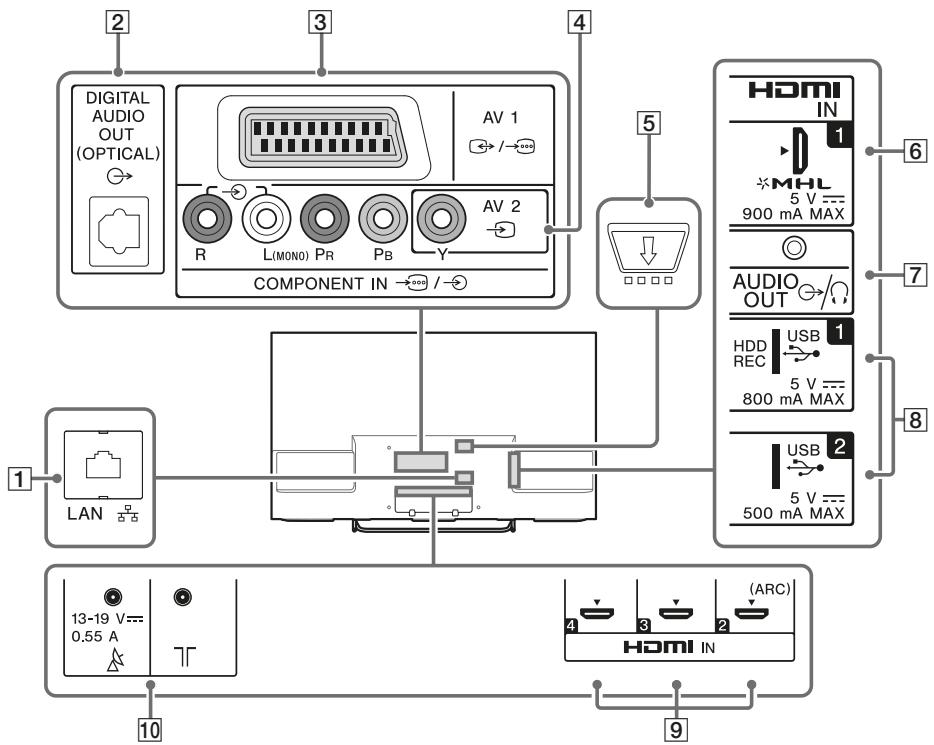

• För en kompositanslutning: Använd AV 2 , och (L/R) eller COMPONENT

• För en komponentanslutning: Använd Y, PB, PR, och (L/R).

(CAM) Ger tillgång till betal-TV-tjänster.

För att lyssna på TV:ns ljud genom den anslutna utrustningen, tryck på HOME. Välj [Inställningar] [Ljud] [Hörlurar/ Ljudutgång] och välj sedan den önskade posten. DIGITAL AUDIO OUT (OPTICAL) AV 1

Anslutning av en stor USB-enhet kan störa andra anslutna enheter utöver den.

HDMI IN 2/3/4 Om du ansluter ett digitalt ljudystem som är kompatibelt med Returkanal för ljud (ARC) teknik, använd HDMI IN 2. Annars är en ytterligare anslutning med DIGITAL AUDIO OUT (OPTICAL) nödvändig. (RF-ingång)

• Anslut till L-ljuduttaget (MONO) vid anslutning av monoutrustning. 7SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\08_SE\020OPT.fm masterpage: Left Använda fjärrkontrollen Beskrivning av fjärrkontrollens delar Siffer-/alfabetknappar EXIT Återgå till föregående skärm eller gå ur menyn. Om en interaktiv applikationstjänst är tillgänglig, tryck för att gå ur tjänsten. (Text) Visa textinformation. Färgade knappar Utför motsvarande funktion vid den tidpunkten.

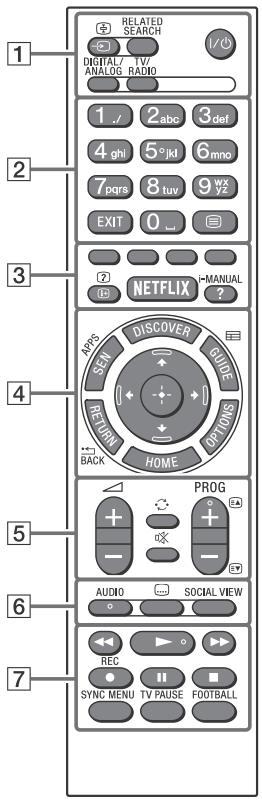

(Visa info/Text) Visa information. NETFLIX*2 Tillgå “NETFLIX”-onlinetjänsten. /i-MANUAL Visa bruksanvisningen på skärmen. SEN/APPS Öppna appkategorin i hemmenyn. DISCOVER Ta fram Discover för att söka efter innehåll. GUIDE*2 Visa digitalprogramguiden. RETURN/ BACK Återgå till föregående skärm.

(Ingångsväljare/Text halt) I TV-läge: Visa och välj ingångskällan. I textläge: Håll den aktuella sidan. Visa en lista över funktioner för det aktuella sammanhanget. HOME RELATED SEARCH Visa TV:ns hemmeny. Om TV:n är ansluten till internet. Sök efter relaterat innehåll medan du ser på olika sorters innehåll på TV:n*1.

/ (TV-standby) Sätt på eller stäng av TV:n (standbyläge). DIGITAL/ANALOG Växla mellan digitalt och analogt läge. TV/RADIO Växla mellan TV- eller radiosändningar. (Val av alternativ/Enter) +/– (Volym) Justera volymen. (Hoppa) Hoppa tillbaka och framåt mellan två kanaler eller ingångar. TV:n alternerar mellan den aktuella kanalen eller ingången och den senaste kanalen eller ingången som var vald. 8SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV-2)\4562360131\08_SE\020OPT.fm masterpage: Right (Ljudlöst) Stäng av ljudet. Tryck igen för att återställa ljudet.

I TV-läge: Välj kanal. I textläge: Välj nästa ( sida ( ). ) eller föregående

Ändra språket för det program som ses på för närvarande.

(Inställning av textning) Sätt på eller stäng av textning (om funktionen finns tillgänglig).

Se på TV med vänner nära och fjärran med sociala nätverkstjänster.

Använd mediainnehåll på TV och ansluten BRAVIA Sync-kompatibel enhet.

Spela in det nuvarande programmet med USB HDD-inspelningsfunktionen.

TV PAUSE Pausa det för närvarande visade programmet.

Sätt på eller stäng av live-fotbolläget (om funktionen finns tillgänglig).

*1 Vad du kan söka efter beror på din region/ditt land eller andra omständigheter. *2 Platsen, tillgänglighet och funktion för fjärrkontrollknapp kan variera beroende på din/ditt land/region/TV-modell.

9SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\08_SE\030ADD.fm masterpage: Left Montera TV:n på väggen I bruksanvisningen för denna TV visas endast stegen för att förbereda montering av TV:n innan själva installationen på väggen utförs. Till kunden: Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv. Till Sony-återförsäljare och installatörer: Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt. Experthjälp krävs för installation av denna produkt, speciellt för att avgöra väggens styrka att hålla TV:ns vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvarigt för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation. Använd väggfästet SU-WL450 (medföljer ej) för att montera TV:n på väggen. Se också bruksanvisningen och installationsguiden som medföljer väggfästet för montering av väggfästet. På följande webbplats finns det instruktioner om hur du installerar väggfästet till din TV-modell: www.sony.eu/tv/wall-mount-bracket-manual 10SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\08_SE\040TRO.fm masterpage: Right Lösenordet för [Barnlås] har glömts bort. Felsökning Mata in PIN-koden 9999. (PIN-kod 9999 När belysnings-LED:n blinkar röd räknar du hur många gånger den blinkar (intervallet är tre sekunder). Om belysnings-LED:n blinkar röd återställer du TV:n genom att koppla från strömkabeln från TV:n i två minuter, och sedan sätter du på TV:n. Om problemet kvarstår kan du kontakta din återförsäljare eller Sony servicecenter och ange hur många gånger belysnings-LED:n blinkar röd (intervallet är tre sekunder). Koppla ur strömkabeln och informera din återförsäljare eller Sony servicecenter. Det blir varmt runt TV:n. När belysnings-LED:n inte blinkar kontrollerar du de olika alternativen nedan. Du kan även referera till [Felsökning] i i-Manual eller genomföra självdiagnostik genom att välja [Hjälp] [Kundsupport] [Självdiagnostik]. Om problemet kvarstår, kontakta en auktoriserad servicetekniker för kontroll av TV:n.

När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen.

Fruset ljud eller frusen bild, en tom skärm eller om TV:n inte reagerar på TV:ns eller fjärrkontrollens knapptryckningar.

Genomför en enkel återställning av TV:n genom att dra ur strömkabeln i två minuter, och sedan sätter du i den igen.

Det går inte att hitta knapparna /, CH +/–,

Se bilden nedan för att hitta knapparna på TV:n.

Problem och lösningar Ingen bild (skärmen är mörk) och inget ljud. Kontrollera antenn/kabelanslutningen. Anslut TV:n till vägguttaget och tryck på / på TV:n eller fjärrkontrollen. Vissa program kan inte ställas in. Kontrollera antenn/kabelanslutningen eller parabolantennen. Satellitkabeln kan vara kortsluten eller så kan det förekomma kontaktproblem med kabeln. Kontrollera kabeln och anslutningen och stäng därefter av TV:n med På / Av-omkopplaren för nätström och slå därefter på den igen. Frekvensen som du har angett är utanför området. Rådfråga det mottagande satellitsändningsföretaget. Det finns ingen kabel-TV-tjänst (program). Kontrollera kabelanslutningen eller inställningen. Försök med [Digital automatisk kanalinställning] genom att välja [Egen antenn] istället för [KabelTV]. Fjärrkontrollen fungerar inte. Byt batterierna. Din TV kan vara i SYNC-läge. Tryck på SYNC MENU, välj [TV-styrning] och välj sedan [Home (Meny)] eller [Alternativ] för att manövrera TV:n.

Belysnings-LED:n är påsatt. Om du inte vill att belysnings-LED:n ska tändas kan du stänga av den. Tryck på HOME, och välj sedan [Inställningar] [Systeminställningar] t [Allmän inställning] t [LED-belysning] t [Av]. Du kan även trycka på OPTIONS, och sedan välja [LED-belysning] t [Av].

Går inte att ansluta till en trådlös router med WPS (Wi-Fi Protected Setup). Om du använder WEP-säkerhet, välj [Enkelt] t [Wi-Fi] t [Anslut via skanningslista]. Välj därefter det nätverksnamn (SSID) som du vill ansluta till. Kan inte hitta det nätverksnamn som krävs för nätverksinställning. Välj [[Manuell inmatning]] och tryck på

för att ange nätverksnamn.

Trådlös teknik Protokoll IEEE802.11a/b/g/n Uttag för ingångar/utgångar Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Ljud: 5.1-kanals linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitars, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Digitalt optiskt uttag (Tvåkanalig linjär PCM, Dolby Digital) AUDIO OUT / (Stereo-miniuttag) Hörlurar, Ljudutgång, Subwoofer USB 2 USB HDD-enhetsport (endast USB 1), USB-port CAM-plats (CA-modul) DC IN 19.5 V Nätadapteringång LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.) Övrigt Antenn/kabel 75 ohms externt uttag för VHF/UHF Satellitantenn Honkontakt av F-Typ IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via enkel kabel-TV EN50494.

Medfoljande tillbehor Väggfäste: SU-WL450 Trådlös subwoofer: SWF-BR100 MHL-kabel: DLC-MC10/DLC-MC20 Driftstemperatur 0 ºC – 40 ºC 21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/ videoutgång. COMPONENT IN MHL (gemensam med HDMI IN 1) USB 1 (HDD REC), Analog: UHF/VHF/kabel, Beroende på ditt val av land/område. Digital: UHF/VHF/kabel, Beroende på ditt val av land/område. Satellit: IF-frekvens 950-2 150 MHz AV1 Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-format Ljud: 5.1-kanals linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitars, Dolby Digital ARC (Audio Return Channel) (endast HDMI IN 2) Driftsluftfuktighet 10 % – 80 % relativ luftfuktighet (ickekondenserande)

YPBPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Ljudingång (phonokontakter) AV2 Videoingång (vanlig phonokontakt med Y-ingång) Strömförsörjning och övrigt Strömförsörjning 19,5 V likström (DC) med nätadapter Gradering: Inmatning 220 V - 240 V växelström (AC), 50 Hz Energieffektivitetsklass KDL-48W705C/FWL-48W705C: A++ KDL-40W705C/FWL-40W705C: A+

Medelårsförbrukning*1 KDL-48W705C/FWL-48W705C: 64 kWh KDL-40W705C/FWL-40W705C: 61 kWh KDL-32W705C: 53 kWh Energiförbrukning i viloläge*2 (standby) 0,50 W Bildupplösning 1 920 punkter (horisontell) × 1 080 linjer (vertikal) Dimension (Cirka) (b × h × d) med bordsstativ KDL-48W705C: 108,9 × 67,1 × 19,5 cm KDL-40W705C: 92,4 × 57,9 × 17,9 cm KDL-32W705C: 73,8 × 46,9 × 16,2 cm utan bordsstativ KDL-48W705C: 108,9 × 63,2 × 5,7 cm KDL-40W705C: 92,4 × 54,0 × 5,7 cm KDL-32W705C: 73,8 × 43,5 × 5,9 cm Vikt (Cirka) med bordsstativ KDL-48W705C: 11,7 kg KDL-40W705C: 9,1 kg KDL-32W705C: 6,8 kg masterpage: Right Anmärkning

• Tillgången på alternativa tillbehör beror på land/ region/TV-modell/lager.
• Ta inte ut atrappkortet ur TV CAM-facket (CA-modul) om du inte sätter i ett smart-kort som sitter i CAM.
• Design och specifikationer kan ändras utan föregående meddelande.
• Denna TV-apparat använder MHL 2.

Anmärkningar om digital TV

• Funktioner avseende digital TV ( fungerar endast i länder eller områden där DVB-T/DVB-T2 (MPEG-2 och H.264/MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T/DVB-T2-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TVapparat.
• Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.
• Denna TV följer gällande specifikationer för DVB-T/DVB-T2 och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T/DVB-T2 digitala marksändningar och DVB-C digitala kabelsändningar.
• Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer.

*1 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag, 365 dagar om året. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.

• Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

13SE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\08_SE\040TRO.fm masterpage: Left Information om varumärken

• Orden HDMI och HDMI High-Definition Multimedia Interface, samt HDMIlogotypen är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder.
• DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance.
• Tillverkad under licens från Dolby Laboratories. Dolby och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories.
• “BRAVIA” och är varumärken som tillhör Sony Corporation.
• TrackID är ett varumärke eller registrerat varumärke som tillhör Sony Mobile Communications AB.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, Gracenote-logotypen och “Powered by Gracenote”-logotypen är antingen registrerade varumärken eller varumärken som tillhör Gracenote i USA och/eller andra länder.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast och Wi-Fi Protected Setup är varumärken eller registrerade varumärken som tillhör Wi-Fi Alliance.
• MHL, Mobile High-Definition Link och MHLlogotypen är varumärken eller registrerade varumärken som tillhör MHL Licensing, LLC.
• För DTS-patent, se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014
