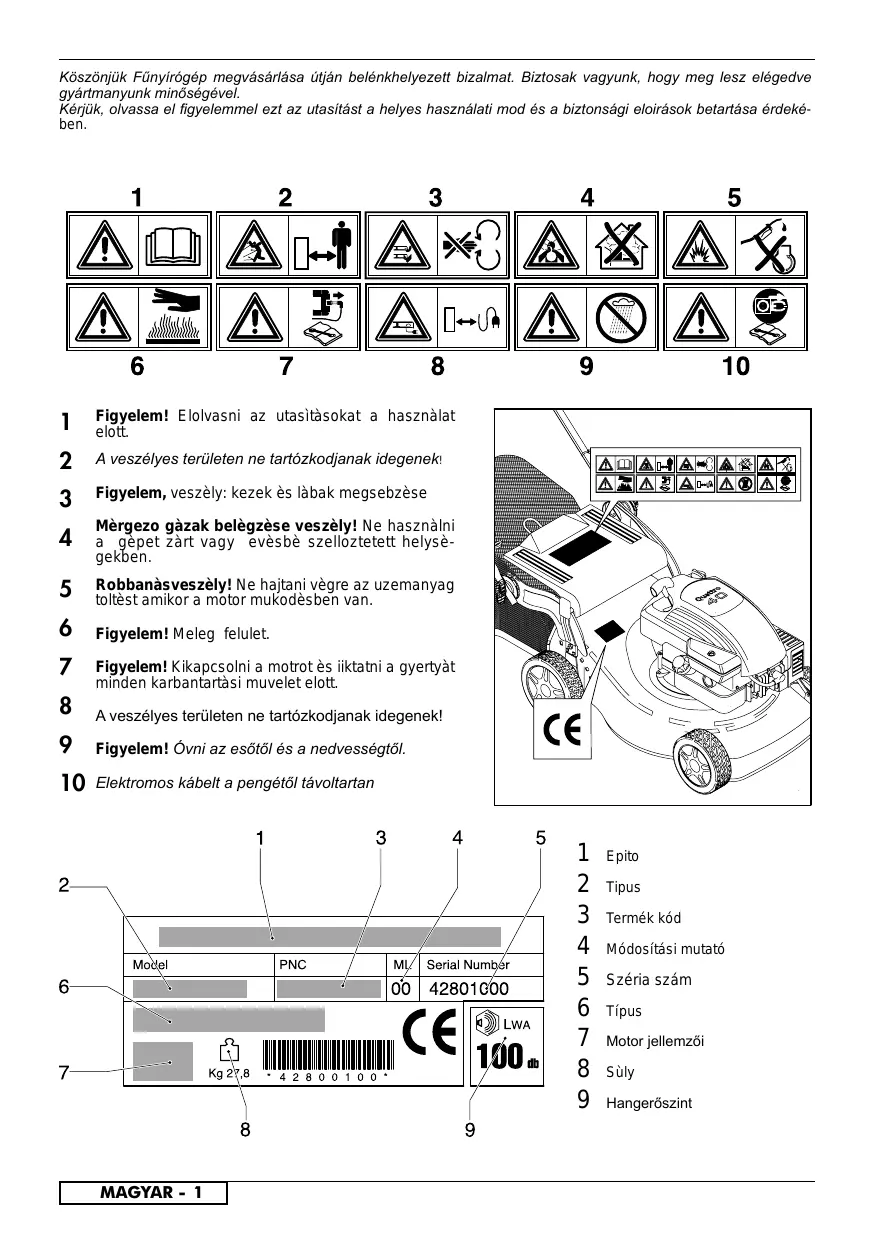

Koszönjuk Fünyirogep megvásárlása utján belénkhelyezett bizalmat. Biztosak vagyunk, hogy meg lesz elégedve gyartmanyunk minösegével.
Kérjuk, olvassa el figyelemmel=ezt az utasitást a helyes használati mod és a biztonsági eloirások betartása érdekében.

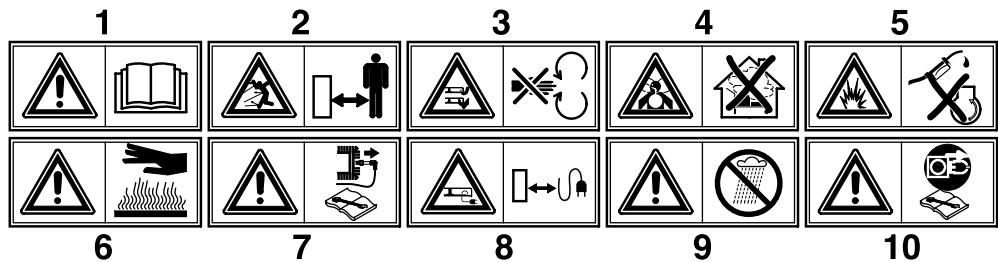

1 Figyelem! Eolvasni az utasitāsokat a hasznālat elott.
2 A veszelyes teruleten ne tartozkodjanak idegenek!
3 Figyelm, veszely: kezek és labak megsebzese
4 Mègego gazak belègëse veszë! Ne hasznänlī a gèpet zart vagy evësbé szelloztetét helysègken.
5 Robbanasveszely! Ne hajtani vège az uzemanyag toltèst amikor a motor mukodèsben van.
6 Figyelem! Meleg felulet.
7 Figeylem! Kikapcsolni a motrot es iiktatni a gyertyat\ minden karbantartasi muvelet elott.
8 A veszelyes teruleten ne tartozkodjanak idegenek!
9 Figyelem! Ovni az esotol és a nedvességtoI.

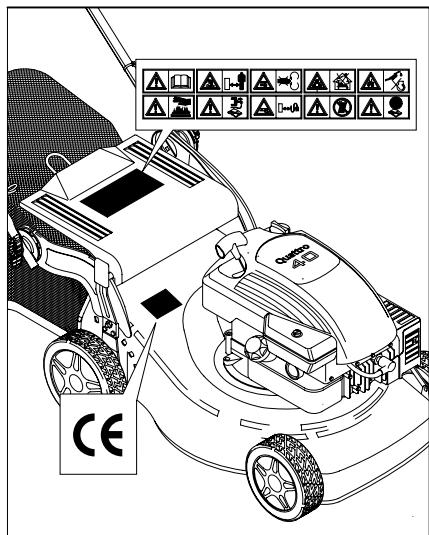

10 Elektromos kábel a pergétól távoltartan

1 Epito
2 Tipus
3 Termek kód
4 Módosításimuátó
5 Szeria szám
6 Tipus
7 Motor jellemzöi
8 Suly
9 Hangeroszint

A gyalogos operador altal verzereelt forgokëses fünyirogpbiztonsagos hasznalata

FONTOS: Vigyāzat, a gèp vagōszerkezete képes a vegṭa-gok amputalāsā res kisebb tārgyak levegōbe vetèsere. Az alabbi bizzonsägi elófiräsk elhanyagolasa súlyos vagy akar halálos sérulēst is okozhat.

I.Gyakorlati utasitasok

• Olvassa el gondosan a hasznalati utasitast. Tnulmanyozza a vezerlrogombokat es a berendezes megfelelohasznalatalt.
  A funyiro hasznalatat ne engedelyezezgyermekeknek vagy oyan szemelynek aki nem ismeri annak hasznalatat. Helyi elorasok szabalyozhatjak a felhasznalo elekorat.
  Soha ne nyirja a füvet mas személyek, különösen gyerekek vagy háziällatok kozeleben.
  Tarta fi gyeltemb, hogy a berendezes felhasznalojfa felelos az esetleges, mas szemelyekben vagy vagyontargyakban okozott karret.

II. Elokieszuletek

-Funyiras kozben viseljen zart, vastag cipot es hosszunadragot. Ne hasznalja a berendezest mezitlab vagy nyitot szandalban.
Ellenorizae alaposan a terepat a berendezes hasznalata elott es tavolit on el minded oylan taryat (pl. nagyobb kavicsok) amit a gep levego bvetht.
FIGYELEM- A benzin fokozattan gyulékony anyag.

• Tartsa az uzemanyagot erre megfelelo, biztonsagos tartalyban.

• Csak a szabadban toltse fel az üzemanyagtartalyt és ne dohányozon e müvelet vegzese közben!
  -Az uzemaniyagot a motor beinditasa elott tolfse be. A motor mukodese kozben es forro moter esentilos az tankskapkata lecsavarni vagy benzint hozzatoltenil!

• Ha az üzemanayag kifolyt, ne kiserelje meg a motor beinditasat, tavolodjon el a berendezessel a benzintocsatol es amig a benzingoz el nem paroLOG keruljön minded olyan tevekenysèget amely annak begyulladasat okozhatja.
• Csavarja vissza a tanksapkát ès a benzinkanna kupakját.
  Cserelje ki a hibas kipufogodobot.
  Hasznalat elott nèze à a berendezest, Ellenörizze hogy a kèsek, a kèsek csapszgeiei ès késrögztö szerkezet ne legyeken kopottak vagy hibasak. A kopott vagy hibas kèseketès cavarokat helyettesitse garniturånkèt hogy a gèp egensülyban maradjon.
  Többkèses vãltozat eseten vegye fi gyelembe, hogy egy kès elforgatàsa elfordithatja a tòbbi kěst is.

III. Üzemeltetes

-Ne üemeltesse a motort zart helyen, ahol a veszelyes szenmonoxid gaz felgyulhet.
Csak nappali fenynel, vagy megfelelo mesterseges megvilagitas eseten hasznalja a berendezest.
Kerulje, ha lehetseges, a berendezes hasznalatat.
nedves f u eseten.
Ha lejtos talajon dolgozik, gyozodjon meg mindig arrol, hogyBiztonsagosan all.
A gèp hasznàlata közben lassan haladjon, ne fusson.
Kerekes forgokeses gep hasznalata eseten funyiras kozben kovesse a lejto oldalat, ne menjen hegynek fel es ie.
Legyen kulonosen ovatos mikor lejtón vát irányt.

-Ne hasznalja a gèpet tul Meredithek lejtökön.
Legyen nagyon ovatos mikozben a gèpet maga fele forditja vagy hùzza

AlIttsa le k'est ha a funyirot el kell donenti a szallitashoz, ha a futol kulonboz feuleten kell athaladnia es mikobzen a lenyirandro futerulette vagy onnan elszailita.

Sose hasznalja a funiyrot hianyos vedoraccsal vagy ha abiztansagi berendezsek, pl. a terelolapok es/ vagy a fuyyulytok nincsenek a helyk.cn.
- Ne vältoztasson a motorbeallitason es y gyorsitsa tul a motor. A motor tulzott sebessegen valo mukötdetese fokozza a szemelyi sérülües veszelyét.
A motor beinditasa elott iktassa ki a keseket es a kuplungot.
- Inditsa el a gèpet vagy kapcsolja be a motort az utasitāsoknak megfeleloen, LABait a kèsektólBiztonsagos távolsagra tartva.
- Ne dōntse el a fūnyirōt mikōzben a gèpēt beinditja vagy a motort bekapcsolja, kīvève ha a fūnyirōt el kell dōnteni a beinditashoz. Ebben az esetben is csak annyira dōntse el, amennyire felṭelten szūksèges, és csak a magatól távol és részt emelje fel.
Ha a fukiszorò terelolap elott all, ne kapcsolja be a gèpet.
-Ne rakja vegtagjait a forgo reszek kozelèbe ès azok alà.
Tartsa mindig tiszṭàn a kiszöronyilast!
A motor mukodse kozben ne emelje fel es ne hordozza a fynyirò!
- Allitsa le a motort es kapcsolja le a gyujtogyertya gezeteket :

• a rögzitők vagy a fúkiszöró kitisztitàsa elött;

-mielott atnezné,tiszitanà vagy dolgozna a fynyirón;

• idegen targyal valorukozes utan. Vizsgalja mea g a funyirot, hovy nem sereit-e meg es javatitsa meg az esetleges hibat mielott ujarhasznalna.

• ha a fünyirò szokatlanul rezeg (ellenőrizze azonal).

-Allitsa le a berendezèst:

-valahanyszor magara hagyja a funyiro;
-mielott uzemanyagot totene be.

A motor kikapsolsaahoz vegye le a gàzt, és ha a gèp elzarö szeleppel van ellàtva zárja el benzint a fünyirás vēgétével.
- Haladjon lassan mikor gezető ülessel elatott gêpet használ.

Hüzza szorosra az összes csapszeget, csavaranyat éscsavart, hogyBiztositsa a berendezésbiztonsagos hasznalatalat.
-Ne tārola ja berendeżest teli tankkal oyan epūiletten ahol a benzingžo nyilt langgal vagy szirrakkal erin-teksezbe lephet.
Hagyja a berendezest kihulni mielot zart helyre elrakna.
A tuzveszely csokkentese erdekeken tiszitsa meg a motor, a kipufogodobot, az akkumulatort es a uzemanyag tarolohelyet a futol, a falevelektol es a felesleges kenoyangtol.
Ellorizze gykran a fugyujto kopasat es elhasznalodasat.
Cserelje ki a megkopott vagy sereult reszeketBiztonsaga erdekeken.
Ha az uzemanyagtartalyt ki kell uriteni, a szabadban vègezze ezt a mveletet!

NOMENKLATURA

1 Felső markolat
2 Dusitó szivattyu
3 Felső markolat rögzítő csavar és anya
4 Szak
5 Olajbetolto dugó
6 Olajleereszt dugó
7 Vaz
8 Vágásimagassagot szábalyozó kar
9 Gyujtógyertya
10 Benzintartály dugó
11 Inditókar

12 Terelőlemez
13 Gazkar
14 Biztonsági kar
15 Reduktor csoport
16 Elektromos inditókulcs
17 Az elorehaladás sebességszabályóka
18 Kuplung markolat

FUGYUJTO ZSÁK / KOSÁR FELSZERELESE

VÉDÖBORÍTÓ FELSZERELESE (ha már nem összeszerelt)

KAR FELSZERELESE (Also)

KAR FELSZERELESE (Felsó)

A KAR BEÁLLITÁSA

MULCHING RUGO BEILLESZTÉSE (csak azoknál a modelleknél ahol tartozék)

Ahhoz hogy a MULCHING szisztémával le lehessen nyirni a füvet (a fú beszedésè nělkūl) fel kell húzni a zsi-liptàblát ès beilleszteni a dugòt a rugohoz hózzákõte ahogy a kèpen latszik.

VÁGÁSI MAGASSAG BEÁLLITÁSA

BIZTONSÁGIELOKÉSZULETEK

Csakis felszerelt fugyujtkosarral vagy terelolemezzel dolgozni.
Fugyujt to levetelen es a vagasi magassag beallitasanal motort leallitani
Mukodomotonal kezet es labat a vaz szegelyetol es nyilasatol tavoltartani.

Munka megkezdese elott a gyepröl minded idegen targyat eltavolitani. Munkakozben figyelniz esetleg ottmaradt targyakra.

A motor beinditása alatt az operator ne emelje fel a funyirogép, heman ha szukségés, dontse meg uyhogy a kés a vele ellentêtes irányban legyen.

Járó motornál felététrnól elkerülendö a kezeknek és lábak-nak a váz ala vagy a kifúvó nyilashoz valo kölítésé.

MUKÖDÉS

MOTOR ELOKESZITÉSE (Jiábra)

A motor elokeszitesehez a motor gyartojanak hasznalati utasitasat kell figyembe venni.

Figyelem: Hasznalat elott olajat tolteni a motorba (0,6 I)..

MOTOR BEINDITÁSA (JII ábra)

A motor elokeszitese utan a beinditas a kovetkezoképpen tortenik:

a) choke-rendszeru motornal:

gázkarral ellátott motoroknól, hideg motor esétében, a gázkart (13) START helyzetbe állitani

b) Feket (14) meghuzni, elkesziteni a motrot az inditasa, az emeltyut a fogantuyuhoz nyomni et igy tartani az gep inditasa es hasznata alatt; ez mukodteti a motorfeket.
c) primer-rendszerú motornál:

a karburatoron levo suriro pumpat (2) 3-4-szer megynomi; gazkarral ellatot motoroknal a gazkart (13) MAX helyzetbe allitani.

Esetleges további felvilágosítások a motor használatiutasításaban talalhatók.

d) Motort beinditani:

KÉZI INDITÁS: (A motor stop- fogantúját tartva (14)).

Az idido fogantuyt megmarkolva (11) a kotelet kulonosebb erokifjetes nelkui addig huzni, mig a kompressio altal eloidezett ellanllas erezhetovne nem valik, majd visszaengedese utan erelyenes megrantani.

ELEKTROMOS INDITÁS: (A motor stop- fogantúját tartva (14)).

• Beilleszteni a cisatlakozó dugó (G) a gépen talalhátó cisatlakozó aljzatba (H). A slusszkulcsot (16)

VIGYAZAT! A motor beinditsasakor a kés is forogni kezd.

Muködés kozben a fogantyút (14) lenyomva tartani; annak elengedesekor a motor leáll.

TNYIRÁS

A fünyírás elvégzéséhez a gépet kézzel tolni, vagy az automatikus elöremenetet bekapsolni.

Automatikus eloremenet bekapcsolasa (Fig.Jll):kuplungfogantyut (17-18) felemelni es nyomva tartani.

VIGYAZAT:bekapcsolásCsakjáró motornal.

Elorehaladas automatikus kikapcsolasa: kuplungfoganyut elengedni.

UPLUNG KÁBEL BEÁLLITÁSA (csak önmüködő valtozatoknál)

Fontos: ha a kuplungfogantuy ményomásakor a kapcsolás nem jön létre akkor a kuplungkábel be kei szabályozni a (P) rugónak az (R) lemez ten talíható kovetkezó lukába, vagy a kuplungfogantuy allati lemezkén levo^ "S".

KARBANTARTÁS

Figyelem! Kikapcsolni a motrot és kiiktatni a gyertyàt\ minden karbantartasi muvelet elott

• 4 utemu robbanomotoroknál az olajszintet rendszereşen ellenorizni. Ha szükseges, olajat utanatölteni, vagy cserélni. Továbi felvilagositások a motor hasznalatiutasitasaban.
• Idönkit ellenörizni, hogy a csavarok és anyak kelloen meg legyenek huzva. Funyirás utan a gépet alul-felül alaposan megtisztitani. Megakadálvozni a viz alatti fulerakodast.
• Üglyelni a füstkipufogó hangtompítójara...mert forró
  Pengét gyakran ellenorizni: akkor nyir jol, ha alaposan meg van fenve es ki van egyensulyozva.

• Gyakran ellenorizni a kest az esetleges károsódas megallapitása vègett.

• Minden esetre ajánlatos az évszak végéztével a funyirógepét egy szerví zallomason ellenoriztetni, kūlónosen ha a penge akadályokba utköze eros utéseket kapott.

• Altest tisztitas

Amikor ez tortenik a gèp le kèl legyen àlltva ès ki kell égeny kapcsolva.

• Osszekapcsolni a kapcsolast (22) az altestre a vizcsaphoz viztaplalas. Kinyitani a vizcsapot.
• Beinditani a motrot (a pengèk forgàsban vannak) ès ukodtetni egy pàr perciig.
• Amikor megtortent a tiszitias: kikapcsolni a motrot, elzarni a vizcsapot, kivenni a csovet az altest kapcsolaß.

KÉS

A penge (23) leszereléséhez kicsavarni a (24) csavart
Ellenorizni: pengetaró (25), dorzalátet (26), alatétlemezek (28). Ha sérúltek, kicserénlí.

Fölszereléskor ügyelni hovy a csap (27) a motortengelyen lévo furatában legyen és a penge a vázóélev a motor forgásí irányában legyen felszerelve. A penge csavarját (24) 5,34 Kpm (52,4 Nm) forgatonyomatemekkal kell befogni.

• Az elso beinditas elott ajanlatos 2-3 oraig felttolteni.

Ha az indítás alatt gyengének bizonyul, 24 oráig i.

Inditásonkint legföljebb 5 masodpercig的概率kozni.

AZ AKKUMULATOR KARBANTARTASA

FIGYELEM

Az akkumulator helyes karbantartasa erdekeken (29), fókeppen amikor hosszabb ideig nem üsemeltetjuk, a feltoltésnel nem szüksèges kivenni ezt a védötköl, hanem a kovetkezô lèpèsek szerint kel eijärn:

1. Levenni a 30- es kontaktust.
2. Az akkumulatort uvos es szaraz helyen taro!
3. Feltolteni az akkumulatort a hasznalat elott 24-36 oran keresztul kornyezeti homserekletben.
4. Visszatenni a 30.-es kontaktust a hasznalat elott.

AZ AKKUMULATOR GYUJTESE

Az akkumulātort melyen a " hulladèkkontēner thuzva" vagy a Pb egyjel (= olmot tartalmazō akkumulār) lathatō tilos a telepi hulladèkhoz dovni

A törvenyrendelkezesek szerint a hasznalt akumulatort az engedelyezett gyujtkozkpontoknak vagy az eladonak kell atadni.

JOTALLAS ES JOTALLASI IRANYELVEK

Ha barmelyik alkatrész gyartásihiba miatt hibasnak bizationyul a vásárlástó szamitott két even belül, akkor az Husqvarna kerti cikkekkel foglalkozó részlege a szaks-zervizein keresztul a vevok szamára djimentes javistast vagy cserétbiztosit:

a) A hibabejelentés kozvetlenul a megbizott szervizkozponton keresztul történik.
b) A vevò fel tutja mutatni a veteli elismervényt.
c) A hiba nem rendellenes hasznalatból, hanyagságból vagy hibás beallitásból fakad.
d)A hiba nem elfogadhato merteku kopasból vagy elnyiroédsból ered.
e) A berendezest a Husqvarna Outdoor Products altal felhatalmazott szemelyen kivul mas nem szervizelte, nem javitotta, nem szedte darabjaira ill. nem bolygatta.
f) A gép nem szolgált bérbeadásicélokat.
g)A berendezés az eredeti vásarlo tulajdonát képezi.
h) A berendezest nem hasznaktak kereskedelmi celokra.
Ez a jotallas kiegszitetskent szolgal, es semmikepp nem csokkenti a vevok torenyszeru jogait.

A jóttállas nem fedezi az alabb felsoroltakból eredo meghib-básodást, és épzen ezét fontsos, hagy a gép kezelöje a Kezelési utmutatoban leirtakat alaposan atanulmányozza, és megérse fünyirolgep muködésenek modját és karbantartásanak mikentjét.

A jotallas nem ter ki az alabbiakra:

• Elkopott és megrongálódd tékék cserëje.
• Eredeti hibabeejentésnek elmulasztásaból fakadó meghibásodás.
  -Hirtelen utesbol szarmaz meghibasodasok.
• A Kezelési utmutatóban leirutasítasok és javaslatok figyelmen kivül hagyásából fakadó meghibásodások.
  -Berbe adott funyirokat nem fedezi a jotallas.
• Az alabb felsorolt tartozékok kopásnak kitett alkatrészeknek minosulnek, és élettartamuk a rendszeres karbantartáson és elioregedésen mülik, - ezert nem sorolhátok azon teletek koze, amelyekre elfogadhtó garanciaigény nyujtható be: kések, elektramos csatlakozókabel, szalag

- Figyelmeztetes!

A Husqvarna Outdoor Products nem vãll semminemu felelosséget a jóttalson belul az olyan jellegu meghibá-sodásér, amely részben vagy egészben, kozvetlen vagy kozvetéttedómona nem a Husqvarna Outdoor Products által gyartott ilj. vojahagyott cserealkatreszekkel vagy kiegésztö tartozekokkal történó cserebóvá berendezs barmely módontorténó módositásabóf kadad.

EC MEGFELELOSEGITANUSITVANY

Alulirott, Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). hogy a {_fynyíró:

Kategória . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Benzinmotoros, kerekes, rotari rendszerú

Gyártmány. Husqvarna Outdoor Products

Megfelela 2000/14/EEC direktivak specifikaciónak

Tipus.

Változat. B

Vagoszélesség C

Garantált hangerószint D

Mert hangeroszint. E

Akusztikai nyomásszint F

Vágoeltipus. .Forgókeses

Séeria azonosítása. Lásd a Termékminősítő Cédulat

Termekmegfeleloség ANNEX VI

Ertesitet testület.. .Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Egyeb direktivak 98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

valamint az . EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006
