HASZNÁLATI ÚTMUTATÓ H420 EMTEC

2 az 1-ben univerzális távirányító

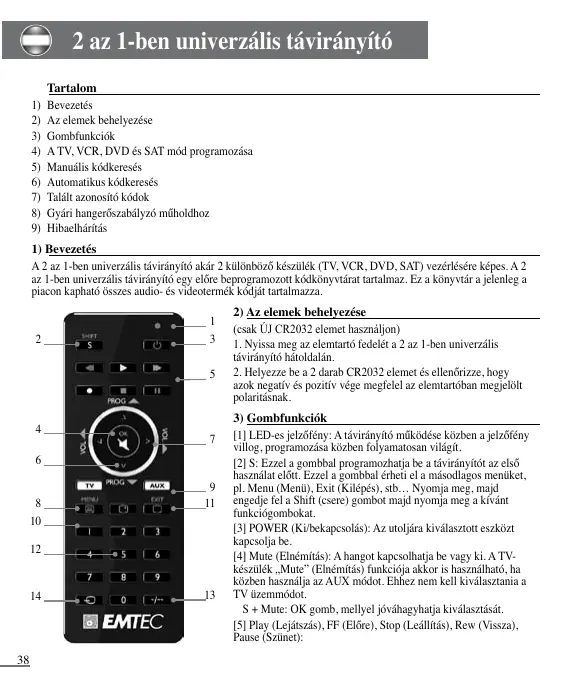

Tartalom Bevezetés Az elemek behelyezése Gombfunkciók A TV, VCR, DVD és SAT mód programozása Manuális kódkeresés Automatikus kódkeresés Talált azonosító kódok Gyári hangerőszabályzó műholdhoz Hibaelhárítás

A 2 az 1-ben univerzális távirányító akár 2 különböző készülék (TV, VCR, DVD, SAT) vezérlésére képes. A 2 az 1-ben univerzális távirányító egy előre beprogramozott kódkönyvtárat tartalmaz. Ez a könyvtár a jelenleg a piacon kapható összes audio- és videotermék kódját tartalmazza.

2) Az elemek behelyezése

(csak ÚJ CR2032 elemet használjon)

1. Nyissa meg az elemtartó fedelét a 2 az 1-ben univerzális

távirányító hátoldalán.

2. Helyezze be a 2 darab CR2032 elemet és ellenőrizze, hogy

azok negatív és pozitív vége megfelel az elemtartóban megjelölt polaritásnak.

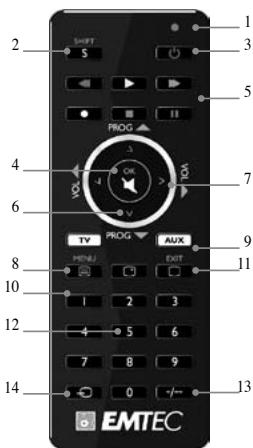

[1] LED-es jelzőfény: A távirányító működése közben a jelzőfény villog, programozása közben folyamatosan világít. [2] S: Ezzel a gombbal programozhatja be a távirányítót az első használat előtt. Ezzel a gombbal érheti el a másodlagos menüket, pl. Menu (Menü), Exit (Kilépés), stb… Nyomja meg, majd engedje fel a Shift (csere) gombot majd nyomja meg a kívánt funkciógombokat. [3] POWER (Ki/bekapcsolás): Az utoljára kiválasztott eszközt kapcsolja be. [4] Mute (Elnémítás): A hangot kapcsolhatja be vagy ki. A TVkészülék „Mute” (Elnémítás) funkciója akkor is használható, ha közben használja az AUX módot. Ehhez nem kell kiválasztania a TV üzemmódot. S + Mute: OK gomb, mellyel jóváhagyhatja kiválasztását. [5] Play (Lejátszás), FF (Előre), Stop (Leállítás), Rew (Vissza), Pause (Szünet): VCR és DVD üzemmódban: Ezek a gombok ugyanúgy működnek, mint az eredeti távirányítón. TV üzemmódban: Gyorsszöveg funkció (színes gombok). REC (felvétel): Ezek a gombok ugyanúgy működnek, mint a VCR eredeti távirányítóján. A funkció bekapcsolásához ezt a gombot egymásután kétszer kell megnyomni. Ezzel elkerülhető a funkció véletlenszerű aktiválása. [6] PROG +/-: TV, VCR, DVD, SAT mód: válassza ki a következő vagy előző csatornát. DVD mode (DVD üzemmód): válassza ki a következő vagy előző mozgóképfejezetet. S + PROG +/-: menü-navigácós gombok, melyekkel a kiválasztott készülék menüjében navigálhat fel vagy le. [7] Volume (hangerő) +/-: Hangerőszabályzó gomb. A TV-készülék hangerejét akkor is szabályozhatja, ha közben VCR, DVD vagy SAT üzemmódban van. Ehhez nem kell kiválasztania a TV üzemmódot. S + Volume +/-: menü-navigácós gombok, melyekkel a kiválasztott készülék menüjében navigálhat balra vagy jobbra. [8] Teletext ON: A Teletext leállítása/indítása. S + Teletext ON: A menü bekapcsolása: [9] TV, VCR, DVD, SAT: Ezekkel a gombokkal választhatja ki a készüléket, melyhez a távirányítót használni szeretné. [10] INFO (információ): Információkat jelenít meg a kiválasztott készülékről. [11] Teletext OFF: A Teletext leállítása. S + Teletext OFF: Kilépés a menüből. [12] 0 – 9 számgombok: Ugyanúgy működnek, mint az eredeti távirányítón. [13] -/--: Programozási – automatikus kódkeresési üzemmódban jóváhagyhatja annak az eszköznek a kódját, melyet vezérelni szeretne. Egyes készülékeknél ezzel a gombbal közvetlenül választhatja a 9 csatorna utáni csatornákat. [14] A/V: Külső forrás kiválasztása (SCART-bemenet).

4) A TV és AUX mód programozása

Megjegyzés: Bármelyik készüléket (TV, DVD, SAT...) hozzárendelheti az AUX gombhoz: ehhez mindössze a készülék 4 számjegyű kódját kell megadnia, (lásd a kódfüzetben): pl. egy DVD kódot az AUX gombhoz. Minden esetben kövesse az alábbi lépéseket:

1. Kapcsolja be a készüléket (pl. a TV-készüléket).

2. Nyomja meg és tartsa benyomva az S (2) (beállítás) gombot, amíg a LED jelző (1) folyamatosan világít.

Engedje el az S gombot.

3. Nyomja meg és engedje el a mode (mód) gombot, (9) azon a készüléken melyet vezérelni szeretne (pl. TV).

4. Írja be a 4 jegyű kódot (12) a Kódfüzetből. A LED (1) kialszik az utolsó számjegy beírásakor. Hibás kód

beírása esetén a LED 3 másodpercig villog, majd kialszik. Ismételje meg a műveletet a 2. lépéstől.

5. Irányítsa a távirányítót a TV-készülék felé és nyomja meg a POWER gombot (3). A készüléknek ekkor

ki kell kapcsolnia. Ellenőrizze a többi funkciót (pl. egy VCR esetében: az FF vagy REW funkciót, stb.). Ha bizonyos funkciók nem működnek, ez azt jelzi, hogy hibás kódot adott meg. Ebben az esetben ismételje meg a fenti eljárást a márkának megfelelő következő kóddal.

6. Ismételje meg ezeket a lépéseket az 1. lépéstől a többi készülékkel is (TV, VCR, DVD, SAT)

5) Manuális kódkeresés

Amennyiben készüléke (TV, SAT stb....) nem válaszol, próbálja az adott márkához tartozó többi kódot. Ha továbbra sem válaszol, próbálja meg a Code Search (Kódkeresés) módszerrel.

Megjegyzés: Mivel tetszőleges készüléket (TV, DVD, SAT...) rendelhet az AUX gombhoz, először a készüléktípus vonatkozó négyjegyű kódját kell megadnia (lásd a kódfüzetben), pl.: Ha egy műholdvezérlőt (SAT) szeretne az AUX gombhoz rendelni, adjon meg egy SAT kódot a kódfüzetből, majd kövesse az alábbi lépéseket: 1.Ellenőrizze, hogy a készülék be van-e kapcsolva. Ha nincs, kapcsolja ki manuálisan. 2.Nyomja meg és tartsa benyomva az S (2) (beállítás) gombot, amíg a LED jelző (1) folyamatosan világít. Engedje el az S gombot.

3. Nyomja meg az annak a készüléknek megfelelő mode (mód) gombot (9), melyet vezérelni szeretne (pl. TV).

4. Nyomja meg a PROG + (6) gombot többször egymás után, amíg a PROG megváltozik. Ha véletlenül

túlhalad a helyes kódon, a PROG - (6) gombbal léphet vissza a helyes kódra.

5. Amikor a készülék reagál, nyomja meg a -/-- (13) gombot, a kód megerősítéséhez. Ezennel végzett.

Megjegyzés: Ha a készülék nem rendelkezik PROG + gombbal, használhatja a PLAY (Lejátszás) (VCR vagy DVD) (5) vagy a POWER (3) gombokat. A keresés az utolsó regisztrált kód után kezdődik. Ha az 0030 volt, a keresés 0031-nél kezdődik, és az utolsó lehetséges kódig folytatódik, majd kezdi elölről, a 0000-től 0029-ig. Megjegyzés: Amennyiben a készülék egyes funkciói nem vezérelhetők, másik kódot kell keresnie a márkán belül.

6) Automatikus kódkeresés

Ismeretlen kód keresésekor automatikusan végigkeresheti a könyvtárat (AutoSearch). Amikor a készülék válaszol, leállíthatja a keresési folyamatot és tárolhatja a megtalált kódot. Megjegyzés: Mivel tetszőleges készüléket (TV, DVD, SAT...) rendelhet az AUX gombhoz, először a készüléktípus vonatkozó négyjegyű kódját kell megadnia (lásd a kódfüzetben), pl.: Ha egy műholdvezérlőt (SAT) szeretne az AUX gombhoz rendelni, adjon meg egy SAT kódot a kódfüzetből, majd kövesse az alábbi lépéseket:

1. Kapcsolja be a készüléket, melyet vezérelni szeretne.

2. Nyomja meg és tartsa benyomva az S (2) gombot, amíg a LED jelző (1) folyamatosan világít. Engedje el az

3. Nyomja meg az annak a készüléknek megfelelő mode (mód) gombot (3), melyet vezérelni szeretne. A LED

(1) egyszer felvillan.

4. Nyomja meg a PROG+ (6) gombot egyszer. Pár másodperc múlva a távirányító el kezdi a keresést a

kódkönyvtárban (gyorskeresés, másodpercenként egy kód). Amikor a készülék válaszol, megnyomhatja a PROG+ (6) gombot a gyors keresésre való váltáshoz (1 kód 3 másodpercenként). Visszafele a PROG- (6) gomb megnyomásával léphet (előre a PROG+ (6) gombbal), ha túllépett a megfelelő kódon. Amikor a készülék ismét válaszol, nyomja meg az -/-- gombot (13) a talált kód mentéséhez.

7) Keresési funkcióval talált kódok azonosítása

1. Nyomja meg és tartsa benyomva az S (2) gombot, amíg a LED jelző (1) folyamatosan világít. Engedje el az

2. Nyomja meg a mode gombot (9) az azonosítandó készülékhez (TV vagy AUX) A LED egyszer felvillan.

3.Nyomja meg még egyszer az S gombot. A LED egyszer felvillan. 4.Az első számjegy azonosításához nyomja meg mindegyik gombot 0 tól – 9-ig (12) amíg a LED világítani kezd. A megnyomott szám képezi a kód első számjegyét.

5. Hasonlóan, nyomja meg az összes gombot 0-tól – 9-ig a második és harmadik számjegy megtalálásához.

6.Hasonlóan, nyomja meg az összes gombot 0-tól – 9-ig a negyedik számjegy megtalálásához. A negyedik számjegy megtalálásakor a LED kikapcsol. Ne feledje a kódot ráírni az akkumulátortartóra ragasztott címkére.

Az ÖSSZES hangerő szabályozása specifikus módban A távirányító beprogramozható úgy, hogy a hangerő és elnémítás gombok egy meghatározott eszközt vezéreljenek (az adott eszköznek rendelkezni kell hangerőszabályzóval). Pl. a TV hangerejének szabályozása TV módban, AUX módban.

1. Nyomja meg és tartsa benyomva az S (2) gombot, amíg a LED jelző (1) folyamatosan világít. Engedje el az

2. Nyomja meg és tartsa benyomva a MUTE (4) gombot, amíg a LED jelző (1) egyet villan. Engedje el a

MUTE (Elnémítás) gombot.

3. Nyomja meg egyszer annak az eszköznek a mód gombját, (TV vagy AUX). melynek hangerejét a VOL (7) és

MUTE (4) gombokkal szeretné a továbbiakban szabályozni.

4. Nyomja meg a MUTE (4) gombot egyszer.

Az ÖSSZES mód hangerőszabályzásának beállítása A távirányító beprogramozható úgy, hogy a hangerőszabályzó mindegyik kiválasztott módban funkcionális (az adott eszköznek rendelkezni kell hangerőszabályzóval). Pl. a televíziókészülék hangerejének vezérlése TV módban, a műholdas vevő hangerejének vezérlése AUX módban.

1. Nyomja meg és tartsa benyomva az S (2) gombot, amíg a LED jelző (1) folyamatosan világít. Engedje el az

2. Nyomja meg és tartsa benyomva a MUTE (4) gombot, amíg a LED jelző (1) egyet villan. Engedje el a

MUTE (Elnémítás) gombot.

3. Nyomja meg egyszer annak az eszköznek a mód gombját, (TV vagy AUX). melynek hangerejét a VOL (7) és

MUTE (4) gombokkal szeretné a továbbiakban szabályozni.

4. Nyomja meg a VOL- (7) gombot egyszer.

5. Nyomja meg a MUTE (4) gombot egyszer.

9) Problémák és hibaelhárítás

A távirányító nem működik vagy elvesztette a megadott kódokat Ellenőrizze az eredeti távirányítóval, hogy a készülék működik-e. Győződjön meg róla, hogy annak a készüléknek a mód gombját nyomta meg, melyet vezérelni szeretne. Ha a listázott kód nem működik, próbálkozzon az automatikus kereséssel) vagy írja be a márka következő kódját. A készülék megfelelő kódjának kiválasztásához használja az automatikus keresést. Ellenőrizze, hogy az akkumulátorok megfelelő polaritással vannak behelyezve.

• A távirányító programozásához 2 darab CR2032 szükséges (új). Ha a távirányító pár nap vagy hét alatt elveszti a kódokat, cserélje ki az elemeket hasonló típusúakra és márkájúakra. Ha a LED folyamatosan világít ez általában ezt jelzi, hogy az elemeket ki kell cserélni. Fontos: A 2 az 1-ben univerzális távirányító kizárólag az itt leírt módon működtethető és nem használható más célra.
