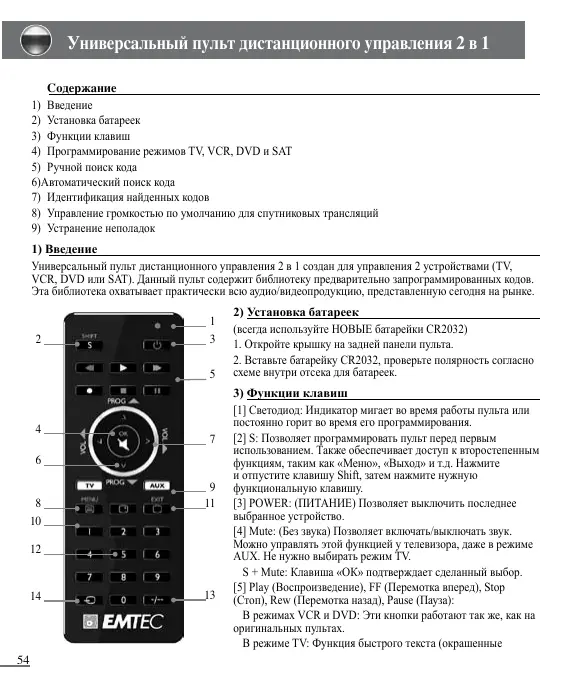

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H420 EMTEC

Универсальный пульт дистанционного управления 2 в 1

2) Установка батареек

4) Программирование режимов TV, VCR, DVD и SAT

5) Ручной поиск кода

6)Автоматический поиск кода

7) Идентификация найденных кодов

8) Управление громкостью по умолчанию для спутниковых трансляций

9) Устранение неполадок

Универсальный пульт дистанционного управления 2 в 1 создан для управления 2 устройствами (TV, VCR, DVD или SAT). Данный пульт содержит библиотеку предварительно запрограммированных кодов. Эта библиотека охватывает практически всю аудио/видеопродукцию, представленную сегодня на рынке.

2) Установка батареек

(всегда используйте НОВЫЕ батарейки CR2032)

1. Откройте крышку на задней панели пульта.

2. Вставьте батарейку CR2032, проверьте полярность согласно

схеме внутри отсека для батареек.

[1] Светодиод: Индикатор мигает во время работы пульта или постоянно горит во время его программирования. [2] S: Позволяет программировать пульт перед первым использованием. Также обеспечивает доступ к второстепенным функциям, таким как «Меню», «Выход» и т.д. Нажмите и отпустите клавишу Shift, затем нажмите нужную функциональную клавишу. [3] POWER: (ПИТАНИЕ) Позволяет выключить последнее выбранное устройство. [4] Mute: (Без звука) Позволяет включать/выключать звук. Можно управлять этой функцией у телевизора, даже в режиме AUX. Не нужно выбирать режим TV. S + Mute: Клавиша «ОК» подтверждает сделанный выбор. [5] Play (Воспроизведение), FF (Перемотка вперед), Stop (Стоп), Rew (Перемотка назад), Pause (Пауза): В режимах VCR и DVD: Эти кнопки работают так же, как на оригинальных пультах. В режиме TV: Функция быстрого текста (окрашенные

REC (запись): Эта клавиша работает так же, как и такая клавиша на оригинальном пульте видеомагнитофона. Во избежание ошибки нужно нажать эту клавишу дважды для включения данной [6] PROG +/-: (ПРОГРАММА) Режим TV, VCR или SAT: выбор следующего или предыдущего канала. Режим DVD: выбор следующего или предыдущего эпизода. S + PROG +/-: навигационные клавиши меню; позволяют перемещаться вверх и вниз по меню [7] Volume +/-: (Громкость) Позволяет управлять громкостью. Можно управлять громкостью телевизора в режиме VCR, DVD или SAT. Не нужно выбирать режим TV. S + Volume +/-: навигационные клавиши меню; позволяют перемещаться влево и вправо по меню [8] Teletext ON: (Телетекст ВКЛ.) Запуск/останов телетекста. S + Teletext ON: Меню ВКЛЮЧЕНО. [9] TV, VCR, DVD, SAT: Эти клавиши позволяют выбрать устройство, которым нужно управлять. [10] INFO: (ИНФОРМАЦИЯ) Показывает информацию о выбранном устройстве. [11] Teletext OFF: (Телетекст ВЫКЛ.) Останов телетекста. S + Teletext OFF: Выход из меню. [12] Числовые клавиши 0 - 9: Работают так же, как и на оригинальном пульте. [13] -/--: Если вы находитесь в режиме программирования - автоматический код поиска - можно подтвердить код устройства, которым вы хотите управлять. В сочетании с числовыми клавишами эта кнопка позволяет с помощью определенного оборудования напрямую выбирать каналы с номером более 9. [14] A/V: (Аудио/Видео) Выбор внешнего источника (вход SCART).

4) Программирование режимов TV и AUX

Примечание: Можно назначить любое устройство (TV, DVD, SAT...) клавише AUX: нужно просто ввести 4-значный цифровой код (найденный в книге кодов) устройства, т.е. код DVD для клавиши AUX. В любом случае выполните следующие действия:

1. Убедитесь, что устройство включено (например, телевизор).

2. Нажмите и удерживайте клавишу S (2), пока светодиод (1) не будет гореть постоянно. Отпустите

3. Нажмите и отпустите клавишу режима (9) устройства, которым вы хотите управлять (например,

4. Введите 4-значный цифровой код (12) из книги кодов. Светодиод (1) погаснет после ввода последней

цифры. При вводе неправильного кода светодиод мигает 3 секунды и затем гаснет. Нужно повторить, начиная со второго действия.

5. Направьте пульт на телевизор и нажмите кнопку POWER (3). Устройство должно быть выключено.

Проверьте другие функции (например, для VCR: FF или REW и т.д.). Если определенные функции недоступны, значит, введенный код неверен. В этом случае повторите указанную выше процедуру со следующим подходящим кодом для вашей марки.

6. Повторите эту процедуру, начиная с действия 1, для другого устройства, которым вы хотите управлять

5) Ручной поиск кода

Если ваше оборудование (TV, SAT и т.д.) не отвечает, попробуйте другие коды для вашей марки. Если и это не помогает, попробуйте способ поиска кодов. Примечание: Поскольку можно назначить любое устройство (TV, DVD, SAT...) клавишам AUX, сначала нужно ввести любой код из 4 цифр для типа устройства, которым вы хотите управлять (найденный в книге кодов), т.е.: если вы хотите запрограммировать SAT на клавишу AUX, введите код SAT, найденный в книге кодов, и затем выполните следующие действия: 1.Убедитесь, что оборудование включено. Если оно выключено, включите вручную. 2.Нажмите и удерживайте S (2), пока светодиод (1) не будет гореть постоянно. Отпустите клавишу S.

3. Нажмите клавишу режима (9), совпадающую с устройством, которым вы хотите управлять (например,

4. Нажмите PROG + (6) несколько раз, пока PROG не изменится. Если вы пропустили правильный код,

вернитесь к нему с помощью PROG - (6).

5. Когда нужное устройство откликнется, нажмите -/-- (13) для подтверждения кода. Это все.

Примечание: Если на устройстве нет клавиши PROG +, можно использовать клавишу PLAY (видеомагнитофон или DVD) (5) или POWER (3). Поиск начнется с последнего зарегистрированного кода. Если это был код 0030, поиск начнется с 0031 до последнего возможного кода и затем от 0000 до 0029. Примечание: Если определенные функции вашего оборудования не могут управляться, нужно найти другой код для вашей марки.

6) Автоматический поиск кода

При поиске неизвестного кода, можно автоматически просмотреть библиотеку (AutoSearch). Когда устройство откликнется, можно остановить поиск и сохранить найденный код. Примечание: Поскольку можно назначить любое устройство (TV, DVD, SAT...) клавише AUX, сначала нужно ввести любой код из 4 цифр для типа устройства, которым вы хотите управлять (найденный в книге кодов), т.е.: если вы хотите запрограммировать SAT на клавишу AUX, введите код SAT, найденный в книге кодов, и затем выполните следующие действия:

1. Включите устройство, которым вы хотите управлять.

2. Нажмите и удерживайте S (2), пока светодиод (1) не будет гореть постоянно. Отпустите кнопку S.

3. Нажмите кнопку режима (3), совпадающую с устройством, которым вы хотите управлять. Светодиод

(1) мигнет один раз.

4. Нажмите PROG+ (6) один раз. Через несколько секунд пульт начнет просмотр библиотеки кодов

(быстрый поиск - 1 код в секунду). Когда устройство откликнется, можно нажать PROG+ (6) для переключения на медленный поиск (1 код за 3 секунды). Можно вернуться назад, нажав PROG- (6) (можно перейти вперед, нажав PROG+ (6), если вы ушли слишком далеко назад). Как только устройство откликнется снова, нажмите клавишу -/-- (13) для сохранения кода вашей марки.

7) Идентификация кодов, найденных с помощью поиска

1. Нажмите и удерживайте S (2), пока светодиод (1) не будет гореть постоянно. Отпустите клавишу S.

2. Нажмите клавишу режима (9) для устройства, которое вы хотите идентифицировать (TV или AUX).

Светодиод мигнет один раз. 3.Нажмите S снова. Светодиод мигнет один раз. 4.Для определения первой цифры нажимайте каждую числовую кнопку от 0 до 9 (12), пока светодиод не мигнет. Нажатое число - это первая цифра кода.

5. Нажмите каждую числовую клавишу от 0 до 9, чтобы найти вторую и третью цифры.

6.Нажмите каждую числовую клавишу от 0 до 9, чтобы найти четвертую цифру. После нахождения четвертой цифры светодиод погаснет. Не забудьте записать код на наклейке отсека для батареек.

8) Управление громкостью

Регулировка ВСЕХ органов управления громкостью в конкретном режиме Можно запрограммировать пульт, чтобы клавиши громкости и отключения звука управляли конкретным устройством (управление громкостью должно быть доступно на соответствующем устройстве). Например, управление звуком телевизора в режиме TV и AUX.

1. Нажмите и удерживайте S (2), пока светодиод (1) не будет гореть постоянно. Отпустите S.

2. Нажмите и удерживайте MUTE (4), пока светодиод (1), не мигнет один раз. Отпустите MUTE.

3. Нажмите один раз клавишу режима (TV или AUX), соответствующую устройству, чья громкость

всегда будет управляться клавишами VOL (7) и MUTE (4).

4. Нажмите клавишу MUTE (4) один раз.

Регулировка органов управления громкостью для режима EACH (КАЖДЫЙ). Можно запрограммировать пульт, чтобы управление громкостью работало для каждого выбранного режима (управление громкостью должно быть доступно на соответствующем устройстве). Например, управление звуком телевизора в режиме TV, управление звуком устройства, запрограммированного на кнопку AUX в режиме AUX.

1. Нажмите и удерживайте S (2), пока светодиод (1) не будет гореть постоянно. Отпустите S.

2. Нажмите и удерживайте MUTE (4), пока светодиод (1), не мигнет один раз. Отпустите MUTE.

3. Нажмите один раз клавишу режима (TV, AUX), соответствующую устройству, чья громкость всегда

будет управляться клавишами VOL (7) и MUTE (4).

4. Нажмите клавишу VOL- (7) один раз.

5. Нажмите клавишу MUTE (4) один раз.

9) Устранение неполадок

Пульт не работает или теряет введенные коды. Проверьте с помощью оригинального пульта, что устройство работает правильно. Убедитесь, что вы нажали соответствующую клавишу режима оборудования или устройства, которым вы хотите управлять. Если перечисленные коды не работают, попробуйте способ АВТОПОИСКА или введите следующий код для этой марки. Для поиска соответствующего кода вашего оборудования используйте автоматический поиск. Проверьте правильность полярности батареек.

• Для программирования пульта требуется 2 CR2032 AAA (новых). Если пульт теряет коды в течение нескольких дней/недель, проблему можно решить с помощью 2 новых батареек той же марки. Если светодиод горит постоянно, то, как правило, требуется замена батареек. Важные замечания: Универсальный пульт дистанционного управления 2 в 1 следует использовать только способом, описанным в инструкции, и запрещается использовать его в иных целях.
