HD 5/15 C Plus - Magasnyomású mosó KARCHER - Ingyenes használati útmutató

Terméktípus	Nagynyomású tisztító
Márka	Kärcher
Modell	HD 5/15 C Plus
Üzemi nyomás	150 bar
Vízáramlás	500 l/h
Tápellátás	Elektromos 230 V, 50 Hz
Felvett teljesítmény	3,5 kW
Motor típusa	Indukciós villanymotor
Súly	28 kg
Méretek (H x Sz x M)	500 x 380 x 700 mm
Nagynyomású tömlő hossza	15 m
Pisztoly típusa	Automatikus leállító rendszerrel ellátott ravaszpisztoly
Fő funkciók	Nagynyomású tisztítás, zajcsökkentő rendszer, beépített vízszűrő
Karbantartás és tisztítás	Rendszeresen tisztítsa a vízbemeneti szűrőt, ürítse ki a szivattyút fagy előtt
Biztonság	Motor automatikus leállítása szivárgás esetén, biztonsági szelep
Pótalkatrészek és javíthatóság	Csere készlet elérhető: tömítések, szelepek, fúvókák
Általános információk	Professzionális használat, akár 5 év garancia (feltételektől függően)

Gyakran ismételt kérdések - HD 5/15 C Plus KARCHER

Milyen típusú olajat használjak a Kärcher HD 5/15 C Plus szivattyújához?

Használja a Kärcher által ajánlott speciális nagynyomású szivattyúolajat (ref. 6.392-530.0).

Hogyan távolítsam el a levegőt a körből az első használat előtt?

Csavarja ki a fúvókát, nyomja meg a ravaszt nyomás nélkül, amíg a víz buborékmentesen ki nem jön, majd csavarja vissza a fúvókát.

Mit tegyek, ha a tisztító nem indul?

Ellenőrizze a tápfeszültséget, a biztosítékot és a nyomáskapcsolót. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan teleltessem a nagynyomású tisztítómat?

Ürítse ki a vizet a szivattyúból és a tömlőből, adjon hozzá nagynyomású tisztítókhoz való fagymentesítőt (ref. 6.295-605.0).

Használhatok szabványos kerti tömlőt a vízellátáshoz?

Igen, de a tömlő átmérőjének legalább 1/2 hüvelyknek kell lennie, és a vízhozamnak elegendőnek (min. 10 l/perc).

Hogyan cseréljem ki a pisztoly fúvókáját?

Csavarja ki a fúvóka anyáját egy megfelelő kulccsal, cserélje ki a fúvókát egy újra (ref. 2.574-032.0), majd csavarja vissza.

Miért alacsony a nyomás?

Lehetséges okok: eltömődött bemeneti szűrő, elhasználódott fúvóka, vagy szivárgás a nagynyomású körben. Tisztítsa meg a szűrőt és ellenőrizze a fúvókát.

Mi a megengedett maximális nyomás?

A maximális üzemi nyomás 150 bar, de a használt fúvókától függően változhat.

Hogyan tároljam a nagynyomású tömlőt használat után?

Tekercselje fel a tömlőt hajlítás nélkül, akassza fel a készüléken lévő tartóra, hogy elkerülje az alakváltozást.

Hol találom a készülék sorozatszámát?

A sorozatszám a motorházra rögzített adattáblán található.

HASZNÁLATI ÚTMUTATÓ HD 5/15 C Plus KARCHER

Tel.: [phone]

Általános utasítások 117

Rendeltetésszerű alkalmazás 117

Környezetvédelem 117

Tartozékok és pótalkatrészek 117

Szállított tartozékok 117

Biztonsági utasítások 117

A készülék leírása 118

Szerelés 118

Elektromos csatlakozás 119

Vízcsatlakozás 119

Kezelés 119

Szállítás 120

Tárolás 120

Ápolás és karbantartás 121

Segítség üzemzavarok esetén 121

Garancia.... 122

Műszaki adatok 122

EU-megfelelőségi nyilatkozat 124

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek-

nek megfelelően járjon el.

Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

Rendeltetésszerű alkalmazás

A magasnyomású mosót kizárólag az alábbi munkákhoz használja:

• Tisztítás alacsony nyomású sugárral és tisztítószerrel (pl. gépek, járművek, építmények, szerszámok esetén)
• Tisztítás magasnyomású sugárral tisztítószer nélkül (pl. homlokzatok, teraszok, kerti készülékek esetén)

A makacs szennyeződésekhez ajánljuk a külön tartozékként kapható rotorfejet.

A "Plus" változat esetén a rotorfej a szállított tartozékokban található.

A vízellátásra vonatkozó határértékek

FIGYELEM

Szennyezett víz

Idő előtti kopás vagy lerakódás a készülékben A készüléket csak olyan tiszta vagy újrahasznosított vízzel működtesse, mely a határértékeket nem lépi át. A vízellátásra az alábbi határértékek vonatkoznak:

• pH-érték: 6,5-9,5
• Elektromos vezetőképesség: Friss víz vezetőképessége + 1200 μS/cm, maximális vezetőképesség 2000 μS/cm
• Ülepíthető anyagok (1 l mintamennyiség, 30 perc ülepítési idő): < 0,5 mg/l
• Kiszürhető anyagok: < 50 mg/l, abrazív anyagok kizárva
• Szénhidrogének: < 20 mg/l ● Klorid: < 300 mg/l
• Szulfát: < 240 mg/l
• Kalcium: < 200 mg/l
• Teljes keménység: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Vas: < 0,5 mg/l ● Mangán: < 0,05 mg/l
• Réz: < 2 mg/l
• Aktív klór: < 0,3 mg/l
• Kellemetlen szagoktól mentes

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségére és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Biztonsági utasítások

• A készülék első üzembe helyezése előtt feltétlenül olvassa el az 5.951-949.0 biztonsági tanácsokat.
• Tartsa be a folyadéksugarakra vonatkozó nemzeti előírásokat.
• Tartsa be a balesetvédelemre vonatkozó nemzeti előírásokat. A folyadéksugarakat rendszeresen ellenőrizni kell. A vizsgálat eredményét írásban dokumentálni kell.
• A készüléken és tartozékain ne végezzen módosításokat.

Szimbólumok a készüléken

A készüléket nem szabad közvetlenül a nyilvános ivóvíz hálózatra csatlakoztatni.

A magasnyomású sugarat ne irányítsa személyekre, állatokra, aktív elektromos felszerelésre vagy magára a készülékre. A készüléket védeni kell a fagytól.

Biztonsági berendezések

⚠VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne hagyja el használatukat.

A biztonsági berendezések gyárilag vannak beállítva és leplombálva. A beállításokat csak az ügyfélszolgálat végezheti.

Nyomáskapcsoló

A magasnyomású pisztolyon található kihúzókar elengedésével a nyomáskapcsoló lekapcsolja a magasnyomású szivattyút és a magasnyomású sugár leáll.

Ha a kihúzókart meghúzzuk, a szivattyú ismét bekapcsol.

A készülék leírása

Készülék áttekintés

Lásd az ábrát

① Dísztárcsa

② Fúvókatartó

③ Csúszótalp

④ Típustábla

⑤ Fúvókatartó a háromállású fúvókához

⑥ Szállítótartó a felülettisztítóhoz

⑦ Tolókengyel kireteszelés

⑧ Tolókengyel, lent (betolva)

⑨ Tolókengyel, fent (kihúzva)

⑩ Magasnyomású fúvóka

⑪ A magasnyomású fúvóka jelölése

⑫ EASY!Lock szórócső

⑬ EASY!Force magasnyomású pisztoly

⑭ Biztosító retesz

⑮ Lehúzó kar

⑯ Biztonsági kar

⑰ EASY!Lock magasnyomású tömlő

18 Tömlőtartó

⑲ Kábeltartó

20 Szórócső tartó kapocs nélkül

②1 Gumiszalag (tömlődobos készüléknél nincs)

②2 Fúvókatartó a rotorfejhez (rotorfej csak a "Plus" változatban szerepel a szállított tartozékok között)

23 A szórócső tartó kapoccsal a szállításhoz

24 Készülékkapcsoló

25 Fogantyú

26 EASY!Lock magasnyomású csatlakozó

27 Tartó fogantyú

28 Vízcsatlakozás

29 Tisztítószer-szívótömlő szűrővel és tisztítószer adagolással

30 Szita

31 Tömlőcsonk

32 Hollandia

33 Forgattyú

34 Tömlődobb

Színjelölés

- A tisztítási folyamat kezelőelemei sárgák.

- A karbantartás és a szerviz kezelőelemei világosszürkék.

Szerelés

A keréktárcsa rögzítése

• Rögzítse a keréktárcsát.

A tartozékok felszerelése

Megjegyzés

Az EASY!Lock-rendszerben az alkotóelemeket gyorsmenettel, egy fordulattal gyorsan és biztonságosan lehet összekapcsolni.

1. Helyezze fel a magasnyomású fúvókát a jelöléssel felfelé a szórócsőre.
2. Kézzel húzza meg a magasnyomású fúvókát (Easy!Lock).
3. A szórócsövet kösse össze a magasnyomású pisztollyal és kézzel húzza meg (EASY!Lock).

1. Lazítsa meg a tolókengyel reteszelését.
2. Húzza ki a tolókengyelt a végállásig.

Tömlődob nélküli készülékeknél:

1. Kösse össze a magasnyomású tömlőt a magasnyomású pisztollyal és a készülék magasnyomású csatlakozójával, és kézzel húzza meg (EASY!Lock).

Tömlődobos készülékeknél:

1. Húzza ki a magasnyomású tömlőt, és fektesse a földre.
2. Dugja be a forgattyút a tömlődobb tengelyébe, és kattintsa be.
3. Tekerje a forgattyút az óra járásával megegyező irányba, és közben a magasnyomású tömlőt egyenletes elrendezésben csavarja fel a tömlődobb.
4. Kösse össze a magasnyomású tömlőt a magasnyomású pisztollyal, és kézzel húzza meg (EASY!Lock).

Elektromos csatlakozás

⚠VESZÉLY

Hiányzó hálózati leválasztás

Sérülésveszély áramütés miatt

A készüléket egy dugó segítségével csatlakoztassa a hálózathoz. Az elektromos hálózatról nem leválasztható csatlakozó felszerelése tilos. A dugó a hálózatról történő leválasztáshoz szükséges.

1. Tekerje le a hálózati kábelt és fektesse a földre.
2. Csatlakoztassa a hálózati dugaszt az aljzathoz.

Vízcsatlakozás

Csatlakoztatás vízvezetékhez

⚠ FIGYELMEZTETÉS

Szennyezett víz visszaáramlása az ivóvízhálózatba.

Egészségügyi veszély

Tartsa be a helyi vízművek előírásait.

Az érvényes előírások szerint a készüléket soha nem lehet rendszerleválasztó nélkül üzemeltetni az ivóvízhálózaton. Használja a KÄRCHER rendszerleválasztóját vagy az EN 12729 szerinti BA típusú egyéb rendszerleválasztót. A rendszerleválasztón keresztüláramló víz nem ihatónak minősül. A rendszerleválasztót mindig a vízellátásra csatlakoztassa, soha ne közvetlenül a készülék vízcsatlakozására.

1. Ellenőrizze a vízellátás hozzáfolyási nyomását, hozzáfolyási hőmérsékletét és a hozzáfolyási mennyiséget (lásd a . fejezetet Műszaki adatok).
2. A rendszer elválasztót és a készülék vízcsatlakozását kösse össze egy vízbeviteli tömlő segítségével (a vízbeviteli tömlőre vonatkozó követelményeket lásd a . fejezetben Műszaki adatok).
3. Nyissa meg a vízbefolyást.

Szivattyúzza ki a vizet a tartályból.

1. A szívótömlőt a szűrővel csavarja a vízcsatlakozásra (rendelési számot lásd a Műszaki adatok fejezetben).
2. Légtelenítse a készüléket (lásd a A készülék légtelenítése fejezetet).

A készülék légtelenítése

1. Csavarja le a magasnyomású fúvókát a szórócsőröl.
2. Járassa a készüléket, amíg a víz buborékmentesen folyik ki.
3. Légtelenítési problémák esetén járassa a készüléket 10 másodpercig, majd kapcsolja ki. Ismételje meg többször az eljárást.
4. Kapcsolja ki a készüléket.
5. Csavarja a magasnyomású fúvókát a szórócsőre.

Kezelés

⚠ VESZÉLY

Magasnyomású vízsugár

Sérülésveszély

Soha ne rögzítse a kihúzókart és a biztonsági kart bekapcsolt pozícióban.

Ne használja a magasnyomású pisztolyt, ha a biztonsági kar sérült.

A készüléken végzett minden munka előtt tolja előre a magasnyomású pisztoly biztosító reteszét.

A magasnyomású pisztolyt és a szórócsövet két kézzel tartsa.

⚠️ FIGYELMEZTETÉS

Hibás készülék és tartozékok, hibás bejövő vezetékek és csatlakozók

Sérülésveszély

A készüléket csak kifogástalan állapotban szabad üzemeltetni.

Nyissa meg / Zárja el a magasnyomású pisztolyt

1. Mozgassa a biztonsági kart és a kihúzó kart. A magasnyomású pisztoly kinyílik.
2. Engedje el a biztonsági kart és a kihúzó kart. A magasnyomású pisztoly bezáródik.

Magasnyomáson történő üzemeltetés

A készülék működtethető állva vagy fekve.

Megjegyzés

A készüléken található egy nyomáskapcsoló. A motor csak akkor indul be, ha a magasnyomású pisztoly nyitva van.

1. Tömlődobos készülékeknél: A magasnyomású tömlőt teljesen tekerje le tömlődobról.
2. A készülék kapcsolóját állítsa "I/ON" állásba.
3. Tolja hátra a magasnyomású pisztoly biztonsági reteszét.

A magasnyomású pisztoly ki van biztosítva.

1. Nyissa meg a magasnyomású pisztolyt.

A szórásmód kiválasztása

1. Zárja el a magasnyomású pisztolyt.
2. A fúvóka házat tekerje addig, míg a kívánt szimbólum nem egyezik a jelöléssel.

	Magasnyomású körsugár (0°) különösen makacs szennyeződésekhez
	Alacsony nyomású lapos sugár (CHEM) tisztítószeres használathoz vagy alacsony nyomású tisztításhoz
	Magasnyomású lapos sugár (25°) nagyfe-lületű szennyeződésekhez

Tisztítószerrel együtt történő használat

⚠ VESZÉLY

A készülékben maradó túlnyomás

Sérülésveszély

A fúvókacsere előtt kapcsolja ki a készüléket.

Nyomja meg a magasnyomású pisztolyt, míg a készülék el nem éri a nyomásmentes állapotot.

⚠️ FIGYELMEZTETÉS

A tisztítószerek helytelen használata

Egészségügyi veszély

Tartsa be a tisztítószeren található biztonsági tanácsokat.

FIGYELEM

Nem megfelelő tisztítószer

A készülék és a tisztítandó tárgyak károsodása

Csak a KÄRCHER által engedélyezett tisztítószert használjon.

Tartsa be a tisztítószerhez mellékelt adagolási javaslatokat és útmutatásokat.

A környezet védelme érdekében takarékosan használja a tisztítószereket.

Megjegyzés

A KÄRCHER-tisztítószerek biztosítják a zökkenőmentes munkavégzést. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy a tisztítószerekkel kapcsolatos tájékoztató füzeteinket.

1. Húzza ki a tisztítószer-szívótömlőt.
2. A tisztítószer oldat szívási mennyiségét állítsa be a tisztítószer szűrőn.
3. A tisztítószer-szívótömlőt akassza egy tisztítószeres tartályba.
4. A fúvókát állítsa "CHEM" állásba.
5. Helyezze üzembe a magasnyomású mosót.

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).
2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

Tisztítószeres használat után

1. A szívási mennyiséget állítsa a maximum mennyiségre a tisztítószer szűrőn.
2. Merítse a szűrőt tiszta vízbe.
3. Indítsa el a készüléket és egy percig öblítse tisztára.

A működés megszakítása

1. Zárja el a magasnyomású pisztolyt. A készülék kikapcsol.
2. Tolja előre a biztosító reteszt. A magasnyomású pisztoly biztosítva van.

A működés folytatása

1. Tolja hátra a biztonsági reteszt. A magasnyomású pisztoly ki van biztosítva.
2. Nyissa meg a magasnyomású pisztolyt. A készülék bekapcsol.

A működés befejezése

1. Zárja el a vízbefolyást.
2. Nyissa meg a magasnyomású pisztolyt.
3. A készülék kapcsolóját állítsa "I/ON" állásba és működtesse a készüléket 5-10 mp-ig.
4. Zárja el a magasnyomású pisztolyt.
5. A készülék kapcsolóját állítsa "0/OFF" állásba.
6. A hálózati dugaszt száraz kézzel húzza ki a dugaljból.
7. Távolítsa el a vízbefolyást.
8. Nyissa meg a magasnyomású pisztolyt, míg a készülék el nem éri a nyomásmentes állapotot.
9. Tolja előre a biztosító reteszt. A magasnyomású pisztoly biztosítva van.

Szállítás

⚠ VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

FIGYELEM

Szakszerűtlen szállítás

Károsodás veszélye

Védje a magasnyomású pisztoly kihúzó karját a károsodástól.

• A készülék szállítása járműveken: A készüléket a vonatkozó irányelvek szerint biztosítsa csúszás és felborulás ellen.
• A készülék szállítása hosszabb útvonalon: A készüléket a tolókengyel segítségével mozgassa.
• A készülék szállítása lépcsőn: A készüléket fokról-fokra húzza fel. A csúszótalpak védik a házat a károsodástól.
• A készülék kézi szállítása: A készüléket a fogantyúk segítségével emelje.

Szállítótartó a felülettisztítóhoz

1. ilyenkor a felülettisztító csatlakozócsonkját dugja a magasnyomású mosó szállító fogantyújára.
2. A hollandianyát kb. 1 fordulattal csavarja rá.

Darus szállítás

⚠ VESZÉLY

Szakszerűtlen darus szállítás

Sérülésveszély a leeső készülék vagy leeső tárgyak miatt

Kövesse a helyi balesetmegelőzési előírásokat és biztonsági tanácsokat.

A készüléket csak olyan személyek szállíthatják daru segítségével, akik oktatásban részesültek a daru kezelését illetően.

Minden darus szállítás előtt ellenőrizze az emelőeszköz esetleges sérüléseit.

Minden darus szállítás előtt ellenőrizze a fogantyú esetleges sérüléseit.

A készüléket csak a fogantyúnál fogva emelje.

Ne használjon emelőláncot.

Biztosítsa az emelőberendezést a teher felügyelet nélküli felhúzása ellen.

A darus szállítás előtt távolítsa el a szórócsövet a magasnyomású pisztolyt, a fúvókákat, a felülettisztítót és egyéb lazán rögzített tárgyakat.

Az emelési folyamat során ne szállítson tárgyakat a készüléken.

Ne álljon a teher alatt.

Ügyeljen arra, hogy a daru veszélyességi tartományában ne tartózkodjon senki.

Ne hagyja a készüléket felügyelet nélkül lógni a darun.

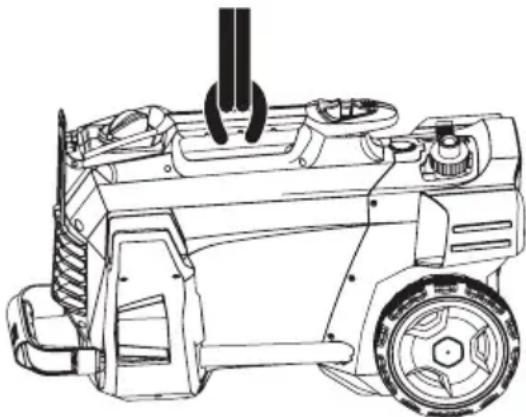

1. Rögzítse az emelőberendezést a készülék fogantyúján.

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

A készüléket csak belső helyiségben tárolja.

A készülék tárolása

1. A magasnyomású pisztollyal szerelt szórócsövet helyezze a fúvókatartóra és kattintsa be a szórócső tartóba.
2. A hálózati kábelt tekercselje fel és akassza a kábel-tartóra.
3. A dugót rögzítse a felszerelt kapoccsal. Tömlődobos készülékeknél:
4. Tekerje fel a magasnyomású tömlőt a tömlődobra és a forgattyú fogantyúját hajtsa rá.

Tömlődob nélküli készülékeknél:

1. A magasnyomású tömlő tárolása:

a) Tekercselje fel a magasnyomású tömlőt.

b) A magasnyomású tömlőt akassza a tömlőtárolóra.

c) Rögzítse a magasnyomású tömlőt a gumiszalaggal.

1. Nyomja meg a tolókengyel kireteszelését és tolja be a tolókengyelt.

Fagyvédelem

FIGYELEM

Fagy

A készülék tönkremehet a megfagyó víztől

A vizet teljesen ürítse le a készülékből.

A készüléket fagymentes helyen tárolja.

Ha a fagymentes tárolás nem lehetséges:

1. Engedje le a vizet.
2. A készülékbe szivattyúzzon a kereskedelemben kapható fagyálló szert.

Megjegyzés

Használjon a gépjárművekhez használt, glikolalapú fagyálló szert. A fagyálló gyártójának használati előírásait tartsa be.

1. A készüléket legfeljebb 1 percen át járassa, míg a szivattyú és a vezetékek ki nem ürülnek.

Ápolás és karbantartás

⚠ VESZÉLY

Nem szándékosan beinduló készülék

Sérülésveszély, áramütés veszélye

Minden munkavégzés előtt kapcsolja ki a készüléket, és húzza ki a hálózati dugaszból.

Megjegyzés

A fáradt olajat csak az erre kijelölt gyűjtőhelyeken szabad ártalmatlanítani. A keletkező fáradt olajat kérjük, ott adja le. A környezet fáradt olajjal történő szennyezését a törvény bünteti.

Biztonsági felülvizsgálat / Karbantartási szerződés

Kereskedőjével megállapodhatnak egy rendszeres biztonsági felülvizsgálatban, vagy köthetnek karbantartási szerződést. Javasoljuk, hogy kérjen tanácsot.

Karbantartási időközök

Minden beüzemelés előtt

• Vizsgálja meg a hálózati kábel esetleges sérüléseit. A sérült kábelt haladéktalanul cseréltesse ki a felhatalmazással rendelkező ügyfélszolgálattal vagy villamos szakemberrel.
• Ellenőrizze a magasnyomású tömlő esetleges károsodásait. A sérült magasnyomású tömlőt haladéktalanul cserélje ki.
• Ellenőrizze a készülék tömítettségét. Percenként 3 csepp víz engedélyezett. Komolyabb tömítetlenség esetén keresse fel ügyfélszolgálatunkat.

Hetente

- A vízcsatlakozás szitájának tisztítása (lásd a következő fejezetet: A vízcsatlakozás szitájának tisztítása).

- Tisztítsa meg a tisztítószer-szívótömlőn található szűrőt.

500 üzemóra után, de legalább évente

- A készülék karbantartását az ügyfélszolgálattal végeztesse el.

Karbantartási munkálatok

A vízcsatlakozás szitájának tisztítása

1. Tekerje le a hollandianyát.
2. Vegye le a tömlöcsonkot.
3. Vegye ki a szitát.
4. Tisztítsa le kívülről a szitát és öblítse le.
5. Helyezze be a szitát.

Megjegyzés

A tömlőcsonk hatlapját igazítsa a készüléken található csatlakozáshoz.

1. Helyezze fel a tömlőcsonkot és húzza meg a hollandianya segítségével.

Segítség üzemzavarok esetén

⚠VESZÉLY

Nem szándékosan beinduló készülék, áramvezető alkatrészek érintése

Sérülésveszély, áramütés veszélye

A készüléken végzett munkák előtt kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

Az elektromos alkatrészeken végzendő minden ellenőrzést és munkálatot szakszemélyzettel végeztessen el.

A jelen fejezetben nem található üzemzavarok esetén keresse fel a felhatalmazott ügyfélszolgálatot.

A készülék nem indítható

1. Ellenőrizze a hálózati kábel sérüléseit.
2. Ellenőrizze a hálózati feszültséget.
3. Ha a készülék túlmelegedett: a) A készülék kapcsolóját állítsa "0/OFF" állásba. b) Legalább 15 percen át hagyja a készüléket lehülni. c) A készülék kapcsolóját állítsa "I/ON" állásba.
4. Elektromos meghibásodás esetén keresse fel az ügyfélszolgálatot.

A készülék nem kerül nyomás alá

1. A fúvókát állítsa magasnyomásra.
2. Légtelenítse a készüléket (lásd a fejezetet A készülék légtelenítése).
3. A vízcsatlakozás szitájának tisztítása (lásd a következő fejezetet A vízcsatlakozás szitájának tisztítása).
4. Ellenőrizze a vízbefolyás mennyiségét (a szükséges mennyiséget a következő fejezetben találja: Műszaki adatok).
5. Tisztítsa meg, szükség esetén cserélje ki a fúvókát.
6. Szükség esetén keresse fel az ügyfélszolgálatot.

A szivattyú tömítetlen.

Percenként legfeljebb 3 csepp víz engedélyezett.

- Ennél komolyabb tömítetlenség esetén a készüléket vizsgáltassa át az ügyfélszolgálattal.

A szivattyú kopog

1. Ellenőrizze a vízbeömlő vezeték tömítettségét.
2. Ellenőrizze a tisztítószer szívóvezeték tömítettségét.
3. A tisztítószer szűrő szívási mennyiségét állítsa a minimális mennyiségre.
4. Légtelenítse a készüléket (lásd a fejezetet A készülék légtelenítése).
5. Szükség esetén keresse fel az ügyfélszolgálatot.

A tisztítószer-hozzákeverés túl alacsony

1. A fúvókát állítsa "CHEM" állásba.
2. Növelje a tisztítószer szűrő szívási mennyiségét.
3. Ellenőrizze / tisztítsa meg a szűrővel rendelkező tisztítószer-szívótömlőt.
4. Szükség esetén keresse fel az ügyfélszolgálatot.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag-

, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

					HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Országvariáns
O	r	s	z	á	g	A	U	E	U	G	B	C	H
Elektromos csatlakozás
Feszültség					V			240			230
F	á	z	i	s		~			1	1	1	1	1
Frekvencia Hz 50 50 50 50 50 60 60
Csatlakozási teljesítmény					kW	2,1	2,5	2,5	2,2	2,2	2,4	2,4
Védettség						IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Hálózati biztosíték (lassú kioldású)					A 10 16	13 10 10	15 13
Hosszabbító kábel 30 m					mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Vízcsatlakozás
Hozzáfolyási nyomás (max.)					MPa	1	1	1	1	1	1	1
Hozzáfolyási hőmérséklet (max.)					°C	60	60	60	60	60	60	60
Hozzáfolyási mennyiség (min.)					l/min	12	12	12	12	12	12	12
Szívómagasság (max.)					m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Vízbeviteli tömlő minimum hossz					m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Vízbeviteli tömlő minimum átmérő					in	1/2	1/2	1/2	1/2	1/2	1/2	1/2
Szívótömlő szűrővel rendelési szám						2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
A készülék teljesítményre vonatkozó adatai
A sztenderd fúvókaméret						038 035	035 038	038 036	036
Üzemi nyomás					MPa	11	12	12	11,5	11,5	12	12
Működési túlnyomás (max.)					MPa	17,1	17,5	17,5	17,1	17,1	18	18
Szállítási mennyiség, víz					l/min	8,3	8,3	8,3	8,3	8,3	8,3	8,3
Szállítási mennyiség, tisztítószer					l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
A magasnyomású pisztoly vissza-lökőereje					N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Méretek és súlyok
Jellemző üzemi súly (CX)					kg	24,2 (-)	23,7(26)	23,7(26)	23,7(26)	24,2(26,4)	25,2 (-)	25,2 (-)
Hosszúság					mm	380 380	380 380	380 380	380
Szélesség (CX)					mm	360 (-)	360(370)	360(370)	360(370)	360(370)	360 (-)	360 (-)
Magasság					mm	930 930	930 930	930 930	930
Az EN 60335-2-79 szerint meghatározott értékek
Kéz-kar-vibrációs érték					m/s2	3,6	3,6	3,6	3,6	3,6	4,2	4,2
Bizonytalansági paraméter K					m/s2	0,9	0,9	0,9	0,9	0,9	0,9	0,9
Zajszint LpA (CX)					dB(A)	72 (-)	72 (75)	72 (75)	72 (75)	72 (75)	74 (-)	74 (-)
Bizonytalansági paraméter KpA					d	B(	A	) 3	3	3	3	3
L zajteljesítményszint WA + K bizony-talansági paraméter WA (CX)					dB(A)	88 (-)	88 (92)	88 (92)	88 (92)	88 (92)	90 (-)	90 (-)

	HD 5/13	HD 5/15	HD 5/17	HD 5/17	HD 6/13	HD 6/13	HD 6/13
	C HD 5/13 CX	C HD 5/15 CX	C HD 5/17 CX	C HD 5/17 CX	C HD 6/13 CX		C HD 6/13 CX

Országvariáns

Ország EU EU EU KAP EU AR GB Elektromos csatlakozás

Feszültség				V		230			230
F	á	z	i	s	~	1	1	1	1	1	1

Frekvencia Hz 50 50 50 60 50 50 50

Védettség		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Hálózati biztosíték (lassú kioldású)	A 16	16	15	16	13
Hosszabbító kábel 30 m	mm2	2,5	2,5	2,5	2,5	2,5	2,5

Vízcsatlakozás

Hozzáfolyási nyomás (max.)	MPa	1	1	1	1	1	1	1
Hozzáfolyási hőmérséklet (max.)	°C	60	60	60	60	60	60	60
Hozzáfolyási mennyiség (min.)	l/min	12	12	12	12	13	13	13
Szívómagasság (max.)	m	0,5 0,5	0,5 0,5	0,5 0,5	0,5 0,5
Vízbeviteli tömlő minimum hossz	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Vízbeviteli tömlő minimum átmérő	in	1/2	1/2	1/2	1/2	1/2	1/2	1/2
Szívótömlő szűrővel rendelési szám		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0

A készülék teljesítményre vonatkozó adatai

A sztenderd fúvókaméret		034 032 027 030 038 038 038
Üzemi nyomás	MPa	13 15 17 16,5		13 13 13
Működési túlnyomás (max.)	MPa	17,5	20	20	20	19	19	19
Szállítási mennyiség, víz	l/min	8,3	8,3	8,1	8,0	9,8	9,8	9,8
Szállítási mennyiség, tisztítószer	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
A magasnyomású pisztoly vissza-lökőereje	N	22,2	23,8	25,4	25,4	26,6	26,6	26,6

Méretek és súlyok

Jellemző üzemi súly (CX)	kg	23,7 (26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2 (-)	25,2(27,5)
Hosszúság	mm	380	380	380	380	380
Szélesség (CX)	mm	360(370)	360(370)	360(370)	360(370)	360(370)	360 (-)	360(370)
Magasság	mm	930	930	930	930	930

Az EN 60335-2-79 szerint meghatározott értékek

Kéz-kar-vibrációs érték	m/s2	3,6 2,4 2,4 2,4 4,1 4,1 4,1
Bizonytalansági paraméter K	m/s2	0,9 0,7 0,7 0,7 0,9 0,9 0,9
Zajszint LpA (CX)	dB(A)	72 (75)	72 (74)	72 (75)	75 (75)	72 (75)	72 (-)	72 (75)
Bizonytalansági paraméter KpA	d	B(	A	) 3	3	3	3	3	3
L zajteljesítményszintWA+ K bizony-talansági paraméterWA(CX)	dB(A)	88 (92)	88 (90)	88 (92)	91 (91)	88 (92)	88 (-)	88 (92)

HD 6/13 HD 6/13

c c

Országvariáns
Ország		KAP SA
Elektromos csatlakozás
Feszültség	V	220		220
Fázis	~ 1	1
Frekvencia Hz	60 60
Csatlakozási teljesítmény kW	2,9 2,8
Védettség		IPX5	IPX5
Hálózati biztosíték (lassú kioldású)	A	15	13

		HD 6/13C	HD 6/13C
Hosszabbító kábel 30 m mm	2	2,5 2,5
Vízcsatlakozás
Hozzáfolyási nyomás (max.) MPa 1 1
Hozzáfolyási hőmérséklet (max.) °C 60 60
Hozzáfolyási mennyiség (min.) l/min 13 13
Szívómagasság (max.) m	0,5 0,5
Vízbeviteli tömlő minimum hossz	m	7,5	7,5
Vízbeviteli tömlő minimum átmérő	in	1/2	1/2
Szívótömlő szűrővel rendelési szám		2.643-100.0	2.643-100.0
A készülék teljesítményre vonatkozó adatai
A sztenderd fúvókaméret		042	043
Üzemi nyomás	MPa	13	12,5
Működési túlnyomás (max.)	MPa	18	18
Szállítási mennyiség, víz	l/min	10,0 10,0
Szállítási mennyiség, tisztítószer	l/h	0-25	0-25
A magasnyomású pisztoly vissza-lökőereje	N 26,6	26,6
Méretek és súlyok
Jellemző üzemi súly (CX)	kg	25,2 (-)	25,2 (-)
Hosszúság	mm	380	380
Szélesség (CX)	mm	360 (-)	360 (-)
Magasság	mm	930	930
Az EN 60335-2-79 szerint meghatározott értékek
Kéz-kar-vibrációs érték m/s	2	3,7 3,7
Bizonytalansági paraméter K	m/s 2	0,9 0,9
Zajszint L pA (CX)	dB(A)	73 (-)	73 (-)
Bizonytalansági paraméter K pA	dB(A)	3 3
L zajteljesítményszint WA + K bizony-talansági paraméter WA (CX)	dB(A)	89 (-)	89 (-)

A műszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Magasnyomású mosó

Típus: 1.520-xxx

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

2014/30/EU irányelv

2000/14/EK

Alkalmazott harmonizált szabványok

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2008

Alkalmazott megfelelőségértékelési eljárások

Zajteljesítményszint dB(A)

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

Dokumentációs ügyekben meghatalmazott: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]
