Tipo de produto	Limpador de alta pressão
Marca	Kärcher
Modelo	HD 5/15 C Plus
Pressão de serviço	150 bar
Fluxo de água	500 l/h
Alimentação	Elétrica 230 V, 50 Hz
Potência absorvida	3,5 kW
Tipo de motor	Motor elétrico de indução
Peso	28 kg
Dimensões (C x L x A)	500 x 380 x 700 mm
Comprimento da mangueira de alta pressão	15 m
Tipo de pistola	Pistola de gatilho com sistema de parada automática
Funcionalidades principais	Limpeza de alta pressão, sistema de redução de ruído, filtro de água integrado
Manutenção e limpeza	Limpar o filtro de entrada de água regularmente, drenar a bomba antes da geada
Segurança	Parada automática do motor em caso de vazamento, válvula de segurança
Peças sobressalentes e reparabilidade	Kit de reposição disponível: juntas, válvulas, bicos
Informações gerais	Uso profissional, até 5 anos de garantia (conforme condições)

Perguntas frequentes - HD 5/15 C Plus KARCHER

Qual tipo de óleo usar para a bomba do Kärcher HD 5/15 C Plus?

Use óleo especial para bomba de alta pressão recomendado pela Kärcher (ref. 6.392-530.0).

Como purgar o ar do circuito antes da primeira utilização?

Desaperte o bico, acione o gatilho sem pressão até que a água saia sem bolhas, depois aperte o bico novamente.

O que fazer se o limpador não ligar?

Verifique a alimentação elétrica, o fusível e o pressostato. Se o problema persistir, contate o SAV.

Como preparar meu limpador de alta pressão para o inverno?

Esvazie a água da bomba e da mangueira, adicione anticongelante para limpadores de alta pressão (ref. 6.295-605.0).

Posso usar uma mangueira de jardim padrão para a alimentação de água?

Sim, mas o diâmetro da mangueira deve ser de pelo menos 1/2 polegada e o fluxo suficiente (mín. 10 l/min).

Como trocar o bico da pistola?

Desaperte o anel do bico com uma chave adequada, substitua o bico por um novo (ref. 2.574-032.0) e aperte novamente.

Por que a pressão está baixa?

Causas possíveis: filtro de entrada obstruído, bico desgastado ou vazamento no circuito de alta pressão. Limpe o filtro e verifique o bico.

Qual é a pressão máxima permitida?

A pressão de serviço máxima é de 150 bar, mas pode variar conforme o bico utilizado.

Como guardar a mangueira de alta pressão após o uso?

Enrole a mangueira sem dobrá-la, pendure-a no suporte previsto no aparelho para evitar deformações.

Onde encontrar o número de série do aparelho?

O número de série está na placa de identificação fixada no compartimento do motor.

MANUAL DE UTILIZADOR HD 5/15 C Plus KARCHER

Indicações gerais 54

Utilização para os fins previstos.... 54

Protecção do meio ambiente.... 54

Acessórios e peças sobressalentes .... 54

Volume do fornecimento.... 54

Avisos de segurança 54

Descrição do aparelho 55

Montagem 55

Ligação eléctrica 55

Ligação de água.... 56

Operação.... 56

Transporte 57

Armazenamento.... 57

Conservação e manutenção 58

Ajuda em caso de avarias.... 58

Garantia....59

Dados técnicos.... 59

Declaração de conformidade UE 61

Indicações gerais

Antes da primeira utilização do aparelho, leia o manual de instruções original e os avisos de segurança que o acompanham.

Proceda em conformidade.

Conserve as duas folhas para referência ou utilização futura.

Utilização para os fins previstos

Utilize a lavadora de alta pressão exclusivamente para os seguintes trabalhos:

• Limpeza com o jacto de baixa pressão e produto de limpeza (p.ex. de máquinas, veículos, edifícios, ferramentas)
• Limpeza com o jacto de alta pressão sem produto de limpeza (p.ex. fachadas, varandas, ferramentas de jardim)

No caso de sujidade resistente, recomendamos utilizar um bico rotativo como acessório especial.

No caso da versão "Plus", o volume de fornecimento inclui um bico rotativo.

Valores limite para a alimentação de água ADVERTÊNCIA

Água suja

Desgaste prematuro ou acumulação de resíduos no aparelho

Abasteça o aparelho apenas com água limpa ou água reciclada, certificando-se de que os valores limite não são excedidos.

Para a alimentação de água aplicam-se os seguintes valores limite:

• Valor de pH: 6,5-9,5
• Condutividade eléctrica: Condutividade da água limpa + 1200 μS/cm, condutividade máxima 2000 μS/cm
• Substâncias sedimentáveis (volume de prova 1 l, 30 minutos de tempo de sedimentação): < 0,5 mg/l
• Substâncias filtráveis: < 50 mg/l, sem substâncias abrasivas ● Hidrocarbonetos: < 20 mg/l
• Cloretos: < 300 mg/l ● Sulfato: < 240 mg/l ● Cálcio: < 200 mg/l

● Dureza total: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l) - Ferro: < 0,5 mg/l ● Manganésio: < 0,05 mg/l ● Cobre: < 2 mg/l - Cloro activo: < 0,3 mg/l - Sem mau cheiro

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Rada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Pode encontrar informações atualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Avisos de segurança

• É fundamental ler os avisos de segurança 5.951-949.0 antes do primeiro arranque do aparelho.
• Respeitar as prescrições nacionais para pulverizadores de líquido.
• Respeitar as prescrições nacionais para prevenção de acidentes. Os pulverizadores de líquido devem ser verificados com regularidade. O resultado da verificação deve ser registado por escrito.
• Não efectuar alterações no aparelho e nos acessórios.

Símbolos no aparelho

O aparelho não pode ser ligado directamente à rede de água potável pública.

Não direcionar o jacto de alta pressão para pessoas, animais, equipamento eléctrico activo ou para o próprio aparelho. Proteger o aparelho da geada.

Unidades de segurança

△CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua proteção.

Nunca altere ou evite as unidades de segurança.

As unidades de segurança são ajustadas e seladas de fábrica. Os ajustes só poderão ser efetuados pelo serviço de assistência técnica.

Interruptor de pressão

O interruptor de pressão desliga a bomba de alta pressão e interrompe o jato de alta pressão ao soltar o gatilho de operação da bomba de alta pressão.

Se o gatilho de operação for acionado, a bomba é novamente ligada.

Descrição do aparelho

Vista geral do aparelho

①Tampão de roda ② Suporte do bico ③ Patim ④ Placa de características ⑤ Depósito de bico para bico triplo ⑥ Suporte de transporte para dispositivo de limpeza de pavimentos ⑦ Tecla de desbloqueio da alavanca de avanço ⑧ Alavanca de avanço, em baixo (introduzida) ⑨ Alavanca de avanço, em cima (retirada) ⑩ Bico de alta pressão ⑪ Marca do bico de alta pressão ⑫ Lança EASY!Lock ⑬ Pistola de alta pressão EASY!Force ⑭ Entalhe de segurança ⑮ Gatilho ⑯ Alavanca de segurança ⑰ Mangueira de alta pressão EASY!Lock ⑱ Depósito da mangueira ⑲ Braçadeira para cabo ⑳ Suporte de lança sem aperto ㉑ Cinta de borracha (não presente em aparelhos com enrolador de mangueira) ㉒ Depósito de bico para bico rotativo (bico rotativo incluído apenas no volume de fornecimento da versão "Plus") ㉓ Suporte de lança com aperto para transporte ㉔ Interruptor do aparelho ㉕ Punho ㉖ Ligação de alta pressão EASY!Lock ㉗ Pega ㉘ Ligação de água ㉙ Mangueira de aspiração do produto de limpeza com filtro e doseador de produto de limpeza ㉚ Filtro ㉛ Apoios de mangueira ㉜ Porca de capa ㉝ Manivela ㉞ Enrolador de mangueira

Indicação de cor

• Os elementos de comando para o processo de limpeza são amarelos.
• Os elementos de comando para a manutenção e para o serviço de assistência técnica são cinzentos-claros.

Montagem

Fixar tampões de roda

● Fixar os tampões de roda.

Montar acessórios

Aviso

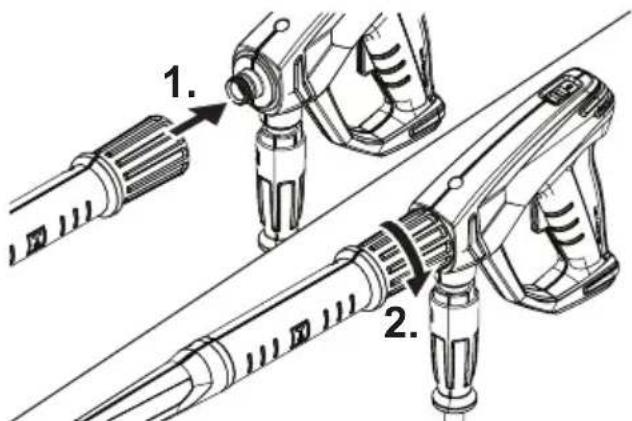

A rosca rápida do sistema EASY!Lock liga os componentes de forma rápida e segura com apenas uma rotação.

1. Montar o bico de alta pressão na lança com a marca para cima.
2. Apertar manualmente o bico de alta pressão (EASY!Lock).
3. Ligar a lança à pistola de alta pressão e apertar manualmente (EASY!Lock).

1. Soltar o desbloqueio da alavanca de avanço.
2. Puxar a alavanca de avanço para a posição final.

Para aparelhos sem enrolador de mangueira:

1. Ligar a mangueira de alta pressão à pistola de alta pressão e à ligação de alta pressão do aparelho e apertar manualmente (EASY!Lock).

Para aparelhos com enrolador de mangueira:

1. Pousar a mangueira de alta pressão estendida no chão.
2. Introduzir a manivela no eixo do enrolador e encaixar.
3. Rodar a manivela no sentido dos ponteiros do relógio, enrolando a mangueira de alta pressão no enrolador de mangueira em camadas uniformes.
4. Ligar a mangueira de alta pressão à pistola de alta pressão e apertar manualmente (EASY!Lock).

Ligação eléctrica

⚠PERIGO

Ligue o aparelho à rede eléctrica com uma ficha. É proibido estabelecer uma ligação à rede eléctrica que não possa ser desligada. A ficha tem como função desligar da corrente eléctrica.

1. Desenrolar o cabo de rede e colocar no chão.
2. Ligar a ficha de rede à tomada.

Ligação de água

Ligação a uma tubagem de água

ATENÇÃO

Refluxo de água suja para a rede de água potável

Perigo para a saúde

Respeite as prescrições da companhia da empresa de alimentação de água.

O aparelho não pode ser operado sem separador de sistema na rede de água potável, em conformidade com as prescrições em vigor. Utilize o separador de sistema da KÄRCHER ou outro separador de sistema em conformidade com EN 12729, modelo BA. A água que corre por um separador de sistema é considerada água não potável. Feche sempre o separador de sistema na alimentação de água e nunca directamente na ligação de água do aparelho.

1. Verificar a alimentação de água quanto à pressão de admissão, temperatura de admissão e volume de admissão (consultar o capítulo Dados técnicos).
2. Ligar o separador de sistema e a ligação de água do aparelho com uma mangueira de admissão de água (para os requisitos da mangueira de admissão de água, consultar o capítulo Dados técnicos).
3. Abrir a admissão de água.

Aspirar a água do depósito

1. Enroscar a mangueira de aspiração com o filtro na ligação de água (para o número de peça, consultar o capítulo Dados técnicos).
2. Purgar o aparelho (consultar o capítulo Purgar o aparelho).

Purgar o aparelho

1. Desenroscar o bico de alta pressão da lança.
2. Deixar o aparelho funcionar até a água sair sem bolhas.
3. Em caso de problemas com a purga, deixar o aparelho funcionar durante 10 segundos e, em seguida, desligá-lo. Repetir o processo várias vezes.
4. Desligar o aparelho.
5. Aparafusar o bico de alta pressão na lança.

Operação

⚠PERIGO

Jacto de água de alta pressão

Perigo de ferimentos

Nunca fixe o gatilho de operação e a alavanca de segurança na posição accionada.

Não utilize a pistola de alta pressão se a alavanca de segurança estiver accionada.

Antes de cada trabalho no aparelho, deslize o entalhe de segurança da pistola de alta pressão para a frente.

Segure a pistola de alta pressão e a lança com as duas mãos.

ATENÇÃO

Aparelho e acessórios com defeito, tubagens e ligações com defeito

Perigo de ferimentos

O aparelho apenas pode ser operado em perfeito estado.

Abrir / fechar a pistola de alta pressão

1. Accionar a alavanca de segurança e o gatilho de operação. A pistola de alta pressão é aberta.
2. Soltar a alavanca de segurança e o gatilho de operação. A pistola de alta pressão é fechada.

Operação com alta pressão

O aparelho pode ser operado na vertical ou na horizontal.

Aviso

O aparelho está equipado com um interruptor de pressão. O motor funciona apenas se a pistola de alta pressão estiver aberta.

1. Para aparelhos com enrolador de mangueira: Desenrolar a mangueira de alta pressão totalmente do enrolador de mangueira.
2. Colocar o interruptor do aparelho em "I/ON".
3. Deslizar o entalhe de segurança da pistola de alta pressão para trás. É retirada a segurança da pistola de alta pressão.
4. Abrir a pistola de alta pressão.

1. Fechar a pistola de alta pressão.
2. Rodar a carcaça do bico até o símbolo pretendido estar alinhado com a marca.

	Jacto circular de alta pressão (0°) para sujidade particularmente resistente
	Jacto plano de baixa pressão (CHEM) para a operação com produto de limpeza ou limpeza com pressão reduzida
	Jacto plano de alta pressão (25°) para suji-dade generalizada

Operação com produto de limpeza

⚠PERIGO

Alta pressão restante no aparelho

Perigo de ferimentos

Desligue o aparelho antes da troca de bicos.

Accione a pistola de alta pressão até o aparelho ficar sem pressão.

ATENÇÃO

Manuseamento incorrecto dos produtos de limpeza Perigo para a saúde

Respeite os avisos de segurança dos produtos de limpeza.

ADVERTÊNCIA

Produtos de limpeza inadequados

Danos no aparelho e nos objetos a limpar. Utilizar apenas produtos de limpeza autorizados pela KÄRCHER.

Respeitar as recomendações de dosagem e avisos que acompanham o produto de limpeza.

Os produtos de limpeza KÄRCHER garantem um trabalho sem problemas. Procurar aconselhamento ou solicitar o nosso catálogo ou os nossos folhetos informativos sobre produtos de limpeza.

1. Remover a mangueira de aspiração do produto de limpeza.
2. Ajustar o volume de aspiração da solução de limpeza no filtro do produto de limpeza.
3. Pendurar a mangueira de aspiração do produto de limpeza num recipiente com produto de limpeza.
4. Ajustar o bico para a posição "CHEM".
5. Colocar a lavadora de alta pressão em funcionamento.

1. Pulverizar uma pequena quantidade de produto de limpeza na superfície seca e deixar atuar (não secar).
2. A sujidade libertada pode ser removida com o jato de alta pressão.

Após operação com produto de limpeza

1. Ajustar o volume de aspiração no filtro do produto de limpeza para o volume máximo.
2. Mergulhar o filtro em água limpa.
3. Ativar o aparelho e lavar com água durante um minuto.

Interromper a operação

1. Fechar a pistola de alta pressão. O aparelho é desligado.
2. Deslizar o entalhe de segurança para a frente. É ativada a segurança da pistola de alta pressão.

Continuar a operação

1. Deslizar o entalhe de segurança para trás. É retirada a segurança da pistola de alta pressão.
2. Abrir a pistola de alta pressão. O aparelho é ligado.

Concluir a operação

1. Fechar a admissão de água.
2. Abrir a pistola de alta pressão.
3. Colocar o interruptor do aparelho em "I/ON" e deixar o aparelho funcionar durante 5-10 segundos.
4. Fechar a pistola de alta pressão.
5. Colocar o interruptor do aparelho em "0/OFF".
6. Retirar a ficha de rede da tomada com as mãos secas.
7. Remover a admissão de água.
8. Abrir a pistola de alta pressão até o aparelho ficar sem pressão.
9. Deslizar o entalhe de segurança para a frente. É activada a segurança da pistola de alta pressão.

Transporte

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Tenha em atenção o peso do aparelho durante o transporte e armazenamento.

ADVERTÊNCIA

Transporte inadequado

Perigo de danos

Proteja o gatilho de operação da pistola de alta pressão contra danos.

• Transporte do aparelho em veículos: Proteger o aparelho contra deslizes e quedas, de acordo com as directivas aplicáveis.
• Transporte do aparelho em longas distâncias: Puxar o aparelho para trás com a alavanca de avanço.
• Transporte do aparelho em escadas: Levantar o aparelho degrau a degrau. Os patins protegem a carcaça de danos.
• Transportar o aparelho: Pegar no aparelho pelas pegas.

1. Colocar o bocal de ligação do dispositivo de limpeza de pavimentos no suporte de transporte na lavadora de alta pressão.
2. Desenroscar a porca de capa aprox. 1 rotação.

Transporte com grua

⚠PERIGO

Transporte inadequado com grua

Perigo de ferimentos devido a queda do aparelho ou de objectos

Respeite as prescrições locais para a prevenção de acidentes e os avisos de segurança.

O aparelho apenas deve ser transportado com grua por pessoal com formação na operação da grua.

Antes de cada transporte com grua, verificar o equipamento de elevação quanto a danos.

Antes de cada transporte com grua, verificar a pega quanto a danos.

Eleve o aparelho apenas através da pega.

Não utilize estropos de corrente.

Proteja o dispositivo de elevação contra desprendimento acidental da carga.

Antes do transporte com grua remova a lança com a pistola de alta pressão, os bicos, o dispositivo de limpeza de pavimentos e outros objectos soltos.

Durante o processo de elevação não transporte quaisquer objectos sobre o aparelho.

Não se coloque por baixo da carga.

Certifique-se de que não se encontram pessoas na área de perigo da grua.

Nunca deixe o aparelho suspenso na grua sem supervisão.

1. Fixe o dispositivo de elevação na pega do aparelho.

Não observância do peso

Perigo de ferimentos e danos

Tenha em atenção o peso do aparelho durante o transporte e armazenamento.

Armazenar o aparelho apenas no interior.

Armazenar o aparelho

1. Colocar a lança com a pistola de alta pressão no suporte do bico e encaixar no suporte da lança.
2. Desenrolar o cabo de rede e pendurar na braçadeira para cabo.
3. Fixar a ficha com o clipe montado. Para aparelhos com enrolador de mangueira:
4. Enrolar a mangueira de alta pressão no enrolador de mangueira e baixar a pega da manivela.

Para aparelhos sem enrolador de mangueira:

1. Armazenar a mangueira de alta pressão:

a Desenrolar a mangueira de alta pressão.

b Pendurar a mangueira de alta pressão no compartimento da mangueira.

c Fixar a mangueira de alta pressão com a cinta de borracha.

1. Pressionar o desbloqueio da alavanca de avanço e empurrá-la.

Protecção anticongelante

ADVERTÊNCIA

Congelamento

Danos graves no aparelho devido ao congelamento de água

Esvazie completamente a água do aparelho.

Armazene o aparelho num local sem perigo de congelamento.

Caso não seja possível um armazenamento sem perigo de congelamento:

1. Drenar a água.
2. Bombear anticongelante comum no aparelho.

Aviso

Utilizar anticongelante comum para veículos motorizados à base de glicol. Observar as prescrições de utilização do fabricante do anticongelante.

1. Deixar o aparelho funcionar durante, no máximo, 1 minuto até que a bomba e as linhas fiquem vazias.

Conservação e manutenção

⚠PERIGO

Arranque involuntário do aparelho

Desligue o aparelho antes de cada trabalho e retire a ficha de rede.

Aviso

O óleo usado apenas deve ser eliminado nos locais de recolha previstos para o efeito. Entregue o óleo usado nesses locais. Poluir o ambiente com óleo usado é punível.

Inspecção de segurança / contrato de manutenção

É possível acordar uma inspecção de segurança regular ou celebrar um contrato de manutenção com o fornecedor. Procure aconselhamento.

Intervalos de manutenção

Antes de cada operação

• Verificar o cabo de rede quanto a danos. Os cabos danificados devem ser imediatamente substituídos pelo serviço de assistência técnica autorizado ou por um técnico eletricista.
• Verificar a mangueira de alta pressão quanto a danos. Uma mangueira de alta pressão danificada deve ser imediatamente substituída.
• Verificar a estanqueidade do aparelho. São admissíveis 3 gotas de água por minuto. Contactar o serviço de assistência técnica em caso de fugas significativas.

Semanalmente

• Limpar o filtro na ligação de água (consultar o capítulo Limpar o filtro na ligação de água).
• Limpar o filtro da mangueira de aspiração do produto de limpeza.

A cada 500 horas de serviço, anualmente, no mínimo

- A manutenção do aparelho deve ser realizada pelo serviço de assistência técnica.

Trabalhos de manutenção

Limpar o filtro na ligação de água

1. Desaparafusar a porca de capa.
2. Remover os apoios de mangueira.
3. Retirar o filtro.
4. Limpar e lavar o filtro por fora.
5. Introduzir o filtro.

Aviso

Alinhar o sextavado do apoio de mangueira para ligação no aparelho.

1. Montar os apoios de mangueira e apertar com a porca de capa.

Ajuda em caso de avarias

⚠PERIGO

Arranque involuntário do aparelho, contacto com peças sob tensão

Desligue o aparelho antes de realizar trabalhos no mesmo.

Retire a ficha de rede.

Todas as verificações e trabalhos em peças eléctricas devem ser realizados por um técnico.

Procure um serviço de assistência técnica se ocorrerem avarias não mencionadas neste capítulo.

É impossível iniciar o aparelho

1. Verificar o cabo de rede quanto a danos.
2. Verificar a tensão de rede.
3. Em caso de sobreaquecimento do aparelho: a Colocar o interruptor do aparelho em "0/OFF". b Deixar o aparelho arrefecer durante, pelo menos, 15 minutos. c Colocar o interruptor do aparelho em "I/ON".
4. Contactar o serviço de assistência técnica em caso de defeito eléctrico.

O aparelho não aplica pressão

1. Regular o bico para alta pressão.
2. Purgar o aparelho (consultar o capítulo Purgar o aparelho).
3. Limpar o filtro na ligação de água (consultar o capítulo Limpar o filtro na ligação de água).
4. Verificar o volume de admissão de água (consultar o volume necessário no capítulo Dados técnicos).
5. Limpar o bico, substituí-lo, se necessário.
6. Se necessário, contactar o serviço de assistência técnica.

A bomba tem fugas.

São admissíveis 3 gotas por minuto na saída de água.

- Em caso de fugas significativas, o aparelho deve ser verificado pelo serviço de assistência técnica.

Bomba com batidas

1. Verificar a estanqueidade da tubagem de água.
2. Verificar a estanqueidade da tubagem de aspiração de produto de limpeza.
3. Ajustar o volume de aspiração no filtro do produto de limpeza para o volume mínimo.
4. Purgar o aparelho (consultar o capítulo Purgar o aparelho).
5. Se necessário, contactar o serviço de assistência técnica.

A adição de produto de limpeza é insuficiente.

1. Regular o bico para "CHEM".
2. Aumentar o volume de aspiração no filtro do produto de limpeza.
3. Verificar / limpar a mangueira de aspiração do produto de limpeza com filtro.
4. Se necessário, contactar o serviço de assistência técnica.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Dados técnicos

		HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Variante nacional
País AU EU GB CH AU KAP SA
Ligação eléctrica
Tensão	V			240				230
F a s e		~		1	1	1	1	1
Frequência Hz 50 50 50 50 50 60 60
Potência da ligação	kW	2,1 2,5	2,5 2,2 2,2	2,4 2,4
Tipo de proteção		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protecção da rede (de acção lenta)	A 10 16	13 10	10 15	13
Cabo de extensão 30 m	mm 2	2,5 2,5	2,5 2,5	2,5 2,5
Ligação de água
Pressão de admissão (máx.)	MPa	1	1	1	1	1	1	1
Temperatura de admissão (máx.)	°C	60 60	60 60	60 60
Volume de admissão (mín.)	l/min	12 12	12 12	12 12
Altura de aspiração (máx.)	m	0,5 0,5	0,5 0,5	0,5 0,5
Comprimento mínimo da mangueira de admissão de água	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Diâmetro mínimo da mangueira de admissão de água	in	1/2 1/2	1/2 1/2	1/2 1/2
Número de peça de mangueira de aspiração com filtro		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Características do aparelho
Calibre do bico do bico padrão		038 035	035 038	038 036	036
Pressão de trabalho	MPa	11	12	12	11,5	11,5	12	12
Sobrepressão de trabalho (máx.)	MPa	17,1	17,5	17,5	17,1	17,1	18	18
Caudal de bombagem, água	l/min	8,3 8,3	8,3 8,3	8,3 8,3
Caudal de bombagem, produto de limpeza	l/h	0-25 0-25	0-25 0-25	0-25 0-25	0-25 0-25
Recuo da pistola de alta pressão	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Medidas e pesos
Peso de operação típico (CX)	kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2 (26,4)	25,2 (-)	25,2 (-)
Comprimento	mm 380	380 380	380 380	380 380
Largura (CX)	mm 360 (-)	360(370)		360(370)	360(370)	360(370)	360 (-)	360 (-)
Altura	mm 930	930 930	930 930	930 930
Valores determinados de acordo com a EN 60335-2-79
Valor de vibração mão/braço	m/s 2	3,6 3,6	3,6 3,6	3,6 4,2 4,2
Insegurança K	m/s 2	0,9 0,9	0,9 0,9	0,9 0,9
Nível acústico L pA (CX)	dB(A)	72 (-)	72 (75)	72 (75)	72 (75)	72 (75)	74 (-)	74 (-)
Insegurança K pA	dB	(	A	) 3	3	3	3	3
Nível de potência sonora L WA + Insegurança K WA (CX)	dB(A)	88 (-)	88 (92)	88 (92)	88 (92)	88 (92)	90 (-)	90 (-)
		HD 5/13C HD 5/13 CX	HD 5/15C HD 5/15 CX	HD 5/17C HD 5/17 CX	HD 5/17C HD 5/17 CX	HD 6/13C HD 6/13 CX	HD 6/13C	HD 6/13C HD 6/13 CX
Variante nacional
País EU EU KAP EU AR GB
Ligação eléctrica
Tensão	V			230				230
F a s e		~		1	1	1	1	1
Frequência Hz 50 50 50 60 50 50 50
Potência da ligação kW 2,6 2,8 3,0 3,0 2,9 2,9 2,9
Tipo de protecção		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protecção da rede (de acção lenta)	A 16 16	16 15 16	16 13
Cabo de extensão 30 m	mm2	2,5 2,5	2,5 2,5	2,5 2,5
Ligação de água
Pressão de admissão (máx.)	MPa	1	1	1	1	1	1	1
Temperatura de admissão (máx.)	°C	60 60	60 60	60 60
Volume de admissão (mín.)	l/min	12 12	12 13	13 13
Altura de aspiração (máx.)	m	0,5 0,5	0,5 0,5	0,5 0,5
Comprimento mínimo da mangueira de admissão de água	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Diâmetro mínimo da mangueira de admissão de água	in	1/2 1/2	1/2 1/2	1/2 1/2
Número de peça de mangueira de aspiração com filtro		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Características do aparelho
Calibre do bico do bico padrão		034 032	027 030	038 038	038
Pressão de trabalho	MPa	13	15	17	16,5	13	13	13
Sobrepressão de trabalho (máx.)	MPa	17,5	20	20	20	19	19	19
Caudal de bombagem, água	l/min	8,3 8,3	8,1 8,0	9,8 9,8
Caudal de bombagem, produto de limpeza	l/h	0-25 0-25	0-25 0-25	0-25 0-25	0-25 0-25
Recuo da pistola de alta pressão	N	22,2	23,8	25,4	25,4	26,6	26,6	26,6
Medidas e pesos
Peso de operação típico (CX)	kg	23,7(26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(-)	25,2(27,5)
Comprimento	mm	380 380	380 380	380 380	380
Largura (CX)	mm	360(370)	360(370)	360(370)	360(370)	360(370)	360(-)	360(370)
Altura	mm	930 930	930 930	930 930	930
Valores determinados de acordo com a EN 60335-2-79
Valor de vibração mão/braço	m/s2	3,6 2,4	2,4 2,4	4,1 4,1
Insegurança K	m/s2	0,9 0,7	0,7 0,7	0,9 0,9
Nível acústico LpA (CX)	dB(A)	72 (75)	72 (74)	72 (75)	75 (75)	72 (75)	72 (-)	72 (75)
Insegurança KpA	dB	(	A	) 3	3	3	3	3
Nível de potência sonora LWA + Insegurança KWA (CX)	dB(A)	88 (92)	88 (90)	88 (92)	91 (91)	88 (92)	88 (-)	88 (92)

	HD 6/13C	HD 6/13C
Variante nacional
País	KAP SA
Ligação eléctrica
Tensão	V	220	220

HD 6/13 HD 6/13 c c

Fase ~ 1 1
Frequência Hz 60 60
Potência da ligação kW 2,9 2,8
Tipo de proteção IPX5 IPX5
Protecção da rede (de acção lenta) A		15 13
Cabo de extensão 30 m	mm2	2,5 2,5
Ligação de água
Pressão de admissão (máx.)	MPa	1 1
Temperatura de admissão (máx.)	°C	60 60
Volume de admissão (mín.)	l/min	13 13
Altura de aspiração (máx.)	m	0,5 0,5
Comprimento mínimo da mangueira de admissão de água	m	7,5	7,5
Diâmetro mínimo da mangueira de admissão de água	in	1/2 1/2
Número de peça de mangueira de aspiração com filtro		2.643-100.0	2.643-100.0
Características do aparelho
Calibre do bico do bico padrão		042	043
Pressão de trabalho	MPa	13	12,5
Sobrepressão de trabalho (máx.)	MPa	18 18
Caudal de bombagem, água	l/min	10,0	10,0
Caudal de bombagem, produto de limpeza	l/h	0-25	0-25
Recuo da pistola de alta pressão	N	26,6	26,6
Medidas e pesos
Peso de operação típico (CX) kg	25,2 (-)	25,2 (-)
Comprimento	mm	380	380
Largura (CX)	mm	360 (-)	360 (-)
Altura mm	930 930
Valores determinados de acordo com a EN 60335-2-79
Valor de vibração mão/braço	m/s2	3,7 3,7
Insegurança K	m/s2	0,9 0,9
Nível acústico LpA (CX)	dB(A)	73 (-)	73 (-)
Insegurança KpA	dB(A)	3 3
Nível de potência sonora LWA + Insegurança KWA (CX)	dB(A)	89 (-)	89 (-)

Reservados os direitos a alterações técnicas.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua conceção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das diretivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Lavadora de alta pressão

Tipo: 1.520-xxx

Diretivas da União Europeia pertinentes

Procedimento de avaliação da conformidade aplicado

2000/14/CE: Anexo V

Nível de potência sonora dB(A)

Os signatários atuam em nome e em procuração do Conselho de Administração.

H. Jenner

Representante da documentação: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]
