Тип продукта	Моющий аппарат высокого давления
Бренд	Kärcher
Модель	HD 5/15 C Plus
Рабочее давление	150 бар
Расход воды	500 л/ч
Питание	Электрическое 230 В, 50 Гц
Потребляемая мощность	3,5 кВт
Тип двигателя	Электродвигатель асинхронного типа
Вес	28 кг
Размеры (Д x Ш x В)	500 x 380 x 700 мм
Длина шланга высокого давления	15 м
Тип пистолета	Пистолет-курок с системой автоматической остановки
Основные функции	Мойка высокого давления, система снижения шума, встроенный водяной фильтр
Уход и очистка	Регулярно очищать входной водяной фильтр, сливать воду из насоса перед замерзанием
Безопасность	Автоматическая остановка двигателя при утечке, предохранительный клапан
Запасные части и ремонтопригодность	Доступен ремкомплект: уплотнения, клапаны, сопла
Общая информация	Профессиональное использование, до 5 лет гарантии (в зависимости от условий)

Часто задаваемые вопросы - HD 5/15 C Plus KARCHER

Какое масло использовать для насоса Kärcher HD 5/15 C Plus?

Используйте специальное масло для насосов высокого давления, рекомендованное Kärcher (арт. 6.392-530.0).

Как удалить воздух из системы перед первым использованием?

Отвинтите форсунку, нажмите на курок без давления, пока вода не пойдет без пузырьков, затем завинтите форсунку.

Что делать, если мойка не запускается?

Проверьте электропитание, предохранитель и прессостат. Если проблема не устранена, обратитесь в сервисную службу.

Как подготовить мойку высокого давления к зимнему хранению?

Слейте воду из насоса и шланга, добавьте антифриз для моек высокого давления (арт. 6.295-605.0).

Можно ли использовать стандартный садовый шланг для подачи воды?

Да, но диаметр шланга должен быть не менее 1/2 дюйма, а расход воды достаточным (мин. 10 л/мин).

Как заменить форсунку пистолета?

Отвинтите гайку форсунки подходящим ключом, замените форсунку на новую (арт. 2.574-032.0) и затяните.

Почему давление слабое?

Возможные причины: засорен входной фильтр, изношена форсунка или утечка в контуре высокого давления. Очистите фильтр и проверьте форсунку.

Какое максимальное допустимое давление?

Максимальное рабочее давление составляет 150 бар, но может варьироваться в зависимости от используемой форсунки.

Как убрать шланг высокого давления после использования?

Сверните шланг без перегибов, повесьте его на предусмотренное на устройстве крепление, чтобы избежать деформаций.

Где найти серийный номер устройства?

Серийный номер находится на шильдике, закрепленном на корпусе двигателя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HD 5/15 C Plus KARCHER

Общие указания.... 108

Использование по назначению.... 108

Защита окружающей среды 108

Принадлежности и запасные части.... 108

Комплект поставки.... 108

Указания по технике безопасности ..... 108

Описание устройства .... 109

Монтаж 109

Электрическое подключение 110

Подключение к источнику воды 110

Управление 110

Транспортировка.... 111

Хранение.... 112

Уход и техническое обслуживание.... 112

Помощь при неисправностях.... 113

Гарантия 113

Технические характеристики 114

Декларация о соответствии стандартам ЕС.... 116

Общие указания

Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по

эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Использование по назначению

Моющий аппарат высокого давления предназначен только для выполнения следующих работ:

• Очистка струей низкого давления с использованием моющего средства (например, оборудования, транспортных средств, строительных конструкций, инструментов)
• Очистка струей высокого давления без моющего средства (например, фасадов, террас, садовых инструментов)

Для удаления стойких загрязнений рекомендуется использовать роторное сопло из специальных принадлежностей.

Роторное сопло входит в комплект поставки варианта «Plus».

Предельные значения для водоснабжения

ВНИМАНИЕ

Загрязненная вода

Преждевременный износ или отложения в устройстве

Для эксплуатации устройства использовать только чистую или оборотную воду, которая не превышает предельных значений.

Для водоснабжения применяются следующие предельные значения:

● Значение pH: 6,5-9,5 - Электропроводность: электропроводность чистой воды + 1200 мкСм/см, макс. электропроводность 2000 мкСм/см - Осаждаемые вещества (объем пробы 1 л, время осаждения 30 минут) < 0,5 мг/л ● Фильтруемые вещества < 50 мг/л, неабразивные вещества

● Углеводороды: < 20 мг/л ● Хлорид: < 300 мг/л ● Сульфат: < 240 мг/л ● Кальций: < 200 мг/л - Общая жесткость: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л) ● Железо: < 0,5 мг/л ● Марганец: < 0,05 мг/л ● Медь: < 2 мг/л ● Активный хлор: < 0,3 мг/л - Без неприятных запахов

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

среды

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACH

Принадлежности и запасные части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

При распаковке устройства проверьте комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, сообщите об этом в торговую организацию, продавшую устройство.

Указания по технике безопасности

● Перед первым использованием устройства обязательно ознакомьтесь с указаниями по технике безопасности 5.951-949.0. - Соблюдайте национальные предписания в отношении жидкостных струйных аппаратов. - Соблюдайте национальные правила техники безопасности. Жидкостные струйные аппараты должны регулярно проверяться. Результат проверки должен быть зафиксирован документально. - В устройство и принадлежности запрещается вносить изменения.

Символы на устройстве

Устройство запрещается подключать непосредственно к коммунальной хозяйственно-питьевой водопроводной сети.

Не направляйте струю воды высокого давления на людей, животных, включенное электрическое оборудование или на само устройство. Оберегайте от морозов.

Предохранительные устройства

△ОСТОРОЖНО

Отсутствующие или измененные предохранительные устройства

Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими. Предохранительные устройства настроены и опломбированы на заводе. Настройки выполняются только сервисной службой.

Манометрический выключатель

При отпускании спускового рычага на высоконапорном пистолете манометрический выключатель отключает насос высокого давления, и струя высокого давления останавливается. При нажатии на спусковой рычаг насос снова включается.

Описание устройства

Обзор устройства

См. страницу с рисунками

① Колпак колеса ② Держатель сопел ③ Полоз ④ Заводская табличка ⑤ Подставка для тройного сопла ⑥ Транспортировочный держатель для очистителей поверхностей ⑦ Разблокировка дугообразной ручки ⑧ Дугообразная ручка, внизу (вдвинута) ⑨ Дугообразная ручка, вверху (вытянута) ⑩ Сопло высокого давления ⑪ Маркировка сопла высокого давления ⑫ Струйная трубка EASY!Lock ⑬ Высоконапорный пистолет EASY!Force ⑭ Предохранительный фиксатор ⑮ Спусковой рычаг ⑯ Предохранительный рычаг ⑰ Шланг высокого давления EASY!Lock ⑱ Подставка для шланга ⑲ Держатель кабеля ⑳ Держатель струйной трубки без зажима

②1 Резиновая лента (не для устройств с барабаном для шланга) 22 Подставка для роторного сопла (роторное сопло входит в комплект поставки только варианта «Plus») ②3 Держатель струйной трубки с зажимом для транспортировки 24 Выключатель устройства 25 Ручка 26 Патрубок высокого давления EASY!Lock 27 Ручка для удержания 28 Патрубок подвода воды ⑲ Всасывающий шланг для моющего средства с фильтром и дозатором моющего средства 30 Сетчатый фильтр 31 Шланговый штуцер 32 Накидная гайка ③3 Рукоятка 34 Барабан для шланга

Цветовая маркировка

• Элементы управления для процесса очистки имеют желтый цвет.
• Элементы управления для технического и сервисного обслуживания выполнены серым цветом.

Монтаж

Крепление колпаков колес

● Закрепить колпаки колес.

Установка принадлежности

Примечание

Система EASY!Lock быстро и надежно соединяет компоненты всего за один оборот резьбовой части.

1. Установить высоконапорное сопло на струйную трубу меткой наверх.
2. Вручную затянуть высоконапорное сопло (Easy!Lock).
3. Соединить струйную трубку с высоконапорным пистолетом и затянуть вручную (EASY!Lock).

1. Открыть фиксатор дугообразной ручки.
2. Вытянуть дугообразную ручку до конечного положения.

Для устройств без барабана для шланга:

1. Соединить шланг высокого давления с высоконапорным пистолетом и патрубком высокого давления устройства и затянуть вручную (EASY!Lock). Для устройств с барабаном для шланга:
2. Разложить шланг высокого давления на полу/земле.
3. Вставить и зафиксировать рукоятку в вале барабана для шланга.
4. Вращая рукоятку по часовой стрелке, равномерными слоями намотать шланг высокого давления на барабан.
5. Соединить шланг высокого давления с высоконапорным пистолетом и затянуть вручную (EASY!Lock).

Электрическое подключение

⚠️ОПАСНОСТЬ

Отсутствие отсоединения от сети

Опасность травмирования вследствие удара электрическим током

С помощью штекера подключить устройство к электрической сети. Неразъемное соединение с электрической сетью запрещено. Штекер служит для отсоединения от сети.

1. Размотать сетевой кабель и положить на пол.
2. Вставить штепсельную вилку в розетку.

Подключение к источнику воды

Подключение к водопроводу

⚠ ПРЕДУПРЕЖДЕНИЕ

Возврат загрязненной воды в сеть питьевой воды

Опасность для здоровья

Соблюдать предписания водоснабжающего предприятия.

В соответствии с действующими предписаниями устройство категорически запрещается подключать к сети питьевого водоснабжения без системного разделителя. Следует использовать системный разделитель KÄRCHER или равноценный, соответствующий стандарту EN 12729, тип BA. Вода, прошедшая через системный разделитель, считается непригодной для питья. Всегда подключать системный разделитель к водопроводу, не подключать его к патрубку подвода воды.

1. Проверить давление подачи воды на входе, температуру на входе и количество подаваемой воды (см. главу «Технические характеристики»).
2. Соединить системный разделитель и патрубок устройства для подвода воды с помощью шланга для подачи воды (требования к шлангу для подачи воды см. в главе «Технические характеристики»).
3. Открыть линию подачи воды.

Подача воды из бака путем всасывания

1. Привинтить всасывающий шланг с фильтром к патрубку подвода воды (номер для заказа см. в главе «Технические характеристики»).
2. Удалить воздух из устройства (см. главу «Удаление воздуха из устройства»).

Удаление воздуха из устройства

1. Отвинтить высоконапорное сопло от струйной трубки.
2. Дать устройству поработать, пока вода не начнет течь без пузырьков воздуха.
3. В случае проблем при удалении воздуха запустить устройство на 10 секунд, затем выключить его. Повторить процесс несколько раз.
4. Выключить устройство.
5. Навинтить высоконапорное сопло на струйную трубку.

Управление

⚠️ОПАСНОСТЬ

Струя воды высокого давления

Опасность травмирования

Запрещается фиксировать спусковой и предохранительный рычаги в рабочем положении.

Не пользоваться высоконапорным пистолетом с поврежденным предохранительным рычагом.

Перед началом любых работ на устройстве сдвинуть предохранительный фиксатор высоконапорного пистолета вперед.

Держать высоконапорный пистолет и струйную трубку обеими руками.

⚠ПРЕДУПРЕЖДЕНИЕ

Неисправное устройство и принадлежности, поврежденные подводящие линии и соединения

Опасность травмирования

Устройство можно эксплуатировать только в безупречном состоянии.

Открывание/закрывание высоконапорного пистолета

1. Нажать предохранительный и спусковой рычаги. Высоконапорный пистолет открывается.
2. Отпустить предохранительный и спусковой рычаги. Высоконапорный пистолет закрывается.

Режим работы с высоким давлением

Устройство может работать в вертикальном или горизонтальном положении.

Примечание

Устройство оснащено манометрическим выключателем. Двигатель запускается только при открытом высоконапорном пистолете.

1. Для устройств с барабаном для шланга: Всегда полностью разматывать с барабана шланг высокого давления.
2. Установить выключатель устройства в положение «I/ON».
3. Сдвинуть предохранительный фиксатор высоконапорного пистолета назад. Высоконапорный пистолет разблокирован.
4. Открыть высоконапорный пистолет.

Выбор типа струи

1. Закрыть высоконапорный пистолет.
2. Вращать корпус сопла до тех пор, пока нужный символ не совпадет с отметкой.

	Круглая струя высокого давления (0°)для особо стойких загрязнений
CHEM	Плоская струя низкого давления (CHEM)для работы с моющим средством или мойки под низким давлением
	Плоская струя под высоким давлением (25°) для удаления загрязнений, занимающих большую площадь

Режим работы с моющим средством

⚠️ОПАСНОСТЬ

Высокое давление, сохраняющееся в устройстве

Опасность травмирования

Перед сменой сопел выключить устройство.

Нажимать высоконапорный пистолет, пока из устройства не будет сброшено давление.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправильное обращение с моющими средствами

Опасность для здоровья

Соблюдать указания по технике безопасности, содержащиеся на моющих средствах!

ВНИМАНИЕ

Непригодные моющие средства

Повреждение устройства и очищаемых объектов Использовать только моющие средства, одобренные компанией KÄRCHER.

Соблюдать рекомендации по дозировке и указания к моющему средству.

В целях бережного отношения к окружающей среде экономно использовать моющие средства.

Примечание

Использование моющих средств KÄRCHER обеспечивает безотказную работу оборудования.

Вы можете обратиться за консультацией, запросить наш каталог или информационные памятки по моющим средствам.

1. Вытянуть всасывающий шланг для моющего средства.
2. Установить объем всасывания раствора моющего средства на фильтре для моющего средства.
3. Всасывающий шланг моющего средства вставить в емкость с моющим средством.
4. Установить сопло в положение «СНЕМ».
5. Запустить моющий аппарат высокого давления.

Рекомендованный метод очистки

1. Моющее средство экономно распылить на сухую поверхность и дать ему подействовать (не высыхать).
2. Смыть загрязнения струей высокого давления.

После эксплуатации с моющим средством

1. Установить максимальное значение объема всасывания на фильтре для моющего средства.
2. Погрузить фильтр в чистую воду.
3. Запустить устройство и в течение минуты промыть чистой водой.

Приостановка работы

1. Закрыть высоконапорный пистолет. Устройство выключается.
2. Предохранительный фиксатор переместить вперед. Высоконапорный пистолет заблокирован.

Продолжение работы

1. Предохранительный фиксатор переместить назад. Высоконапорный пистолет разблокирован.
2. Открыть высоконапорный пистолет. Устройство включается.

Завершение работы

1. Закрыть линию подачи воды.
2. Открыть высоконапорный пистолет.
3. Установить выключатель устройства в положение «I/ON» и дать устройству поработать в течение 5-10 с.
4. Закрыть высоконапорный пистолет.
5. Установить выключатель в положение «0/OFF».
6. Извлекать штепсельную вилку из розетки только сухими руками.
7. Снять линию подачи воды.
8. Открыть высоконапорный пистолет до тех пор, пока в устройстве не будет сброшено давление.
9. Предохранительный фиксатор переместить вперед. Высоконапорный пистолет заблокирован.

Транспортировка

△ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений Во время хранения и транспортировки учитывать вес устройства.

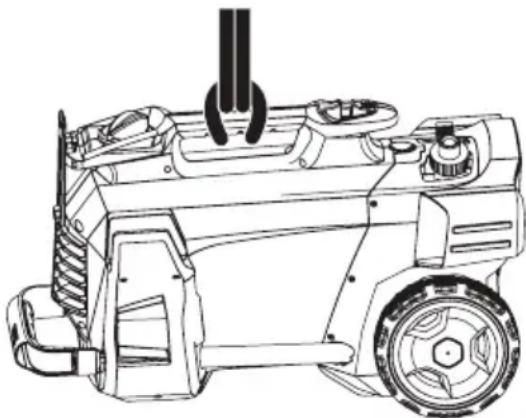

ВНИМАНИЕ

Ненадлежащая транспортировка

Опасность повреждения Беречь спусковой рычаг высоконапорного пистолета от повреждений.

- Транспортировка устройства в транспортных средствах: зафиксировать устройство от скольжения и опрокидывания в соответствии с действующими правилами.

- Транспортировка устройства на большие расстояния: тянуть устройство за собой за дугообразную ручку.

- Транспортировка устройства по ступенькам: перемещать со ступеньки на ступеньку. Полозья защищают корпус от повреждений.

- Перенос устройства: переносить устройство за ручки.

Транспортировочный держатель для очистителей поверхностей

1. Соединительный патрубок очистителя поверхностей вставить в транспортировочный держатель на моющем аппарате высокого давления.
2. Завинтить накидную гайку прибл. на 1 оборот.

Транспортировка краном

⚠️ОПАСНОСТЬ

Ненадлежащая транспортировка краном

Опасность травмирования падающим устройством или падающими предметами. Соблюдать местные правила техники безопасности и указания по технике безопасности.

Транспортировка устройства краном должна выполняться только лицами, обученными управлению краном.

Перед каждой транспортировкой краном проверять грузоподъемное устройство на предмет повреждений.

Перед каждой транспортировкой краном проверять ручку на предмет повреждений. Поднимать устройство только за ручку. Не использовать цепные стропы.

Фиксировать подъемное устройство от непреднамеренного отсоединения груза.

Перед транспортировкой краном снять струйную трубку с высоконапорным пистолетом, соплами, очистителем поверхности и другими незакрепленными предметами.

Во время процесса подъема не транспортировать на устройстве никаких предметов.

Не стоять под грузом.

При этом следить за тем, чтобы в опасной зоне крана не находились люди.

Не оставлять устройство подвешенным к крану без присмотра.

1. Закрепить подъемное устройство за ручку устройства.

Опасность получения травм и повреждений

Во время хранения и транспортировки учитывать вес устройства.

Хранить устройство только в помещении.

Хранение устройства

1. Поместить струйную трубку с высоконапорным пистолетом в держатель сопел и зафиксировать в держателе струйной трубки.
2. Смотать сетевой кабель и повесить на держатель кабеля.
3. Закрепить штепсельную вилку установленным зажимом.

Для устройств с барабаном для шланга:

1. Намотать шланг высокого давления на барабан и сложить ручку рукоятки.

Для устройств без барабана для шланга:

1. Уложить шланг высокого давления на хранение:

а) Смотать шланг высокого давления. б) Повесить шланг высокого давления на подставку для шланга. в) Зафиксировать шланг высокого давления с помощью резиновой ленты.

1. Нажать фиксатор дугообразной ручки и вдвинуть ее.

Защита от замерзания

ВНИМАНИЕ

Замерзание

Разрушение устройства в результате замерзания воды

Полностью слить воду из устройства.

Хранить устройство в месте, защищенном от мороза.

Если невозможно избежать температур ниже нуля во время хранения:

1. Слить воду.
2. Прокачать через устройство стандартный антифриз.

Примечание

Использовать стандартный антифриз для автомобилей на базе гликоля. Соблюдать инструкции по использованию антифриза.

1. Оставить устройство включенным в течение не более 1 минуты до тех пор, пока насос и трубопроводы не опорожнятся.

Уход и техническое обслуживание

⚠️ ОПАСНОСТЬ

Непреднамеренный запуск устройства

Опасность травмирования, удар электрическим током

Перед выполнением любых работ на устройстве выключите устройство и выньте сетевой штекер из розетки.

Примечание

Старое масло должно утилизироваться только в предусмотренных для этого приемных пунктах.

Образовавшееся старое масло необходимо сдавать туда. Загрязнение окружающей среды старым маслом является наказуемым.

Проверка техники безопасности / договор о техническом обслуживании

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание.

Обращайтесь к нам за консультацией.

Периодичность технического обслуживания

Перед каждым началом работы

• Проверьте сетевой кабель на предмет повреждений. Поврежденный кабель следует немедленно заменить в авторизованной сервисной службе или с привлечением специалиста-электрика.
• Проверьте шланг высокого давления на предмет повреждений. Поврежденный шланг высокого давления подлежит незамедлительной замене.
• Проверьте герметичность устройства. Допустимы 3 капли воды в минуту. При более сильной утечке обратитесь в сервисную службу.

Еженедельно

- Очистите сетчатый фильтр в патрубке подвода воды (см. главу Очистка сетчатого фильтра в патрубке для подвода воды).

- Очистите фильтр во всасывающем шланге моющего средства.

Каждые 500 часов работы, но не реже одного раза в год

- Техническое обслуживание устройства должно осуществляться сервисной службой.

Работы по техническому обслуживанию: очистка сетчатого фильтра в патрубке для подвода воды

1. Отвинтить накидную гайку.
2. Снять всасывающий патрубок.
3. Извлечь сетчатый фильтр.
4. Сетчатый фильтр очистить снаружи и промыть.
5. Вставить сетчатый фильтр.

Примечание

Выровнять шестигранник патрубка шланга для подключения к устройству.

1. Установить патрубок шланга и затянуть накидной гайкой.

Помощь при неисправностях

⚠️ОПАСНОСТЬ

Непреднамеренный запуск устройства, касание токоведущих частей

Опасность травмирования, удар электрическим током

Перед проведением работ на устройстве выключите устройство.

Извлеките штепсельную вилку.

Все проверки и работы с электрическими частями должны выполняться специалистами.

В случае неисправностей, не упомянутых в этой главе, обратитесь в авторизованную сервисную службу.

Устройство не запускается.

1. Проверьте сетевой кабель на предмет повреждений.
2. Проверьте напряжение сети.
3. Если устройство перегрето:

а) Установите выключатель в положение «0/OFF». б) Охладите устройство в течение не менее 15 минут. в) Установите выключатель устройства в положение «I/ON».

1. При неисправностях электрооборудования обратитесь в сервисную службу.

Давление в устройстве не создается.

1. Установите сопло на высокое давление.
2. Удалите воздух из устройства (см. главу «Удаление воздуха из устройства»).
3. Очистите сетчатый фильтр в патрубке подвода воды (см. главу «Очистка сетчатого фильтра в патрубке для подвода воды»).
4. Проверьте количество подаваемой воды (необходимое количество см. в главе «Технические характеристики»).
5. Очистить сопло, при необходимости заменить.
6. При необходимости обратиться в сервисную службу.

Насос негерметичен.

Допустимы до 3 капель вытекающей воды в минуту.

- При более сильной утечке поручить проверку устройства сервисной службе.

Стук насоса

1. Проверить герметичность линии подвода воды.
2. Проверить герметичность линии для всасывания моющего средства.
3. Установить минимальное значение объема всасывания на фильтре для моющего средства.
4. Удалить воздух из устройства (см. главу Удаление воздуха из устройства).
5. При необходимости обратиться в сервисную службу.

Слишком малое количество моющего средства

1. Установить насадку на «СНЕМ».
2. Увеличить объем всасывания на фильтре для моющего средства.
3. Проверить/очистить всасывающий шланг моющего средства с фильтром.
4. При необходимости обратиться в сервисную службу.

Гарантия

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте)

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение:

Пример: 30190

3 — год выпуска, 0 — столетие выпуска, 1 — десятилетие выпуска, 9 — вторая цифра месяца выпуска, 0 — первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09/(2)013.

Технические характеристики

			HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Вариант в зависимости от страны эксплуатации
Страна AU EU GB CH AU KAP SA
Электрическое подключение
Напряжение	V		240			230
Фаза ~	1	1	1	1	1	1
Частота Hz 50 50 50 50 50 60 60
Потребляемая мощность	kW	2,1	2,5	2,5	2,2	2,2	2,4	2,4
Степень защиты		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Сетевой предохранитель (инертный)	A	10	16	13	10	10	15	13
Удлинительный кабель 30 м	mm2	2,5 2,5	2,5 2,5	2,5 2,5
Патрубок подвода воды
Давление на входе (макс.)	MPa	1	1	1	1	1	1	1
Температура на входе (макс.)	°C	60	60	60	60	60	60	60
Объем подачи (мин.)	l/min	12	12	12	12	12	12	12
Высота всасывания (макс.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Минимальная длина шланга подвода воды	m	7,5 7,5	7,5 7,5	7,5	7,5
Минимальный диаметр шланга подвода воды	in	1/2 1/2	1/2 1/2	1/2 1/2
Номер для заказа всасывающего шланга с фильтром		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Рабочие характеристики устройства
Размер стандартного сопла		038	035	035	038	038	036	036
Рабочее давление	MPa	11	12	12	11,5	11,5	12	12
Избыточное рабочее давление (макс.)	MPa	17,1	17,5	17,5	17,1	17,1	18	18
Расход, вода	l/min	8,3	8,3	8,3	8,3	8,3	8,3	8,3
Расход, моющее средство	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Сила отдачи высоконапорного пистолета	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Размеры и вес
Типичный рабочий вес (CX)	kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2 (26,4)	25,2 (-)	25,2 (-)
Длина	mm 380	380 380	380 380	380 380
Ширина (CX)	mm	360 (-)	360 (370)	360 (370)	360 (370)	360 (370)	360 (-)	360 (-)
Высота	mm 930	930 930	930 930	930 930
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	m/s2	3,6 3,6	3,6 3,6	3,6 4,2 4,2
Погрешность К	m/s2	0,9 0,9	0,9 0,9	0,9 0,9
Уровень звукового давления LpA (CX)	dB(A)	72 (-)	72 (75)	72 (75)	72 (75)	72 (75)	74 (-)	74 (-)
Погрешность KpA	dB(A)	3	3	3	3	3	3	3
Уровень звуковой мощности LWA + погрешность KWA (CX)	dB(A)	88 (-)	88 (92)	88 (92)	88 (92)	88 (92)	90 (-)	90 (-)

	HD 5/13	HD 5/15	HD 5/17	HD 5/17	HD 6/13	HD 6/13	HD 6/13
	C HD 5/13 CX	C HD 5/15 CX	C HD 5/17 CX	C HD 5/17 CX	C HD 6/13 CX		C HD 6/13 CX

Вариант в зависимости от страны эксплуатации

Страна: EU, EU, EU, KAP, EU, AR, GB. Электрическое подключение

Напряжение	V			230			230
Фаза ~	1	1	1	1	1	1	1
Частота Hz 50 50 50 60 50 50 50
Потребляемая мощность	kW		2,6	2,8	3,0	3,0	2,9	2,9	2,9
Степень защиты			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Сетевой предохранитель (инертный)	A		16	16	16	15	16	16	13
Удлинительный кабель 30 м	mm2		2,5	2,5	2,5	2,5	2,5

Патрубок подвода воды

Давление на входе (макс.)	MPa	1	1	1	1	1	1	1
Температура на входе (макс.)	°C	60	60	60	60	60	60	60
Объем подачи (мин.)	l/min	12	12	12	12	13	13	13
Высота всасывания (макс.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Минимальная длина шланга подвода воды	m	7,5	7,5	7,5	7,5	7,5
Минимальный диаметр шланга подвода воды	in	1/2	1/2	1/2	1/2	1/2
Номер для заказа всасывающего шланга с фильтром		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0

Рабочие характеристики устройства

Размер стандартного сопла		034	032	027	030	038	038	038
Рабочее давление	MPa	13	15	17	16,5	13	13	13
Избыточное рабочее давление (макс.)	MPa	17,5	20	20	20	19	19	19
Расход, вода	l/min	8,3	8,3	8,1	8,0	9,8	9,8	9,8
Расход, моющее средство	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Сила отдачи высоконапорного пистолета	N	22,2	23,8	25,4	25,4	26,6	26,6	26,6

Размеры и вес

Типичный рабочий вес (СХ)	kg	23,7 (26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2 (-)	25,2(27,5)
Длина	mm	380	380	380	380	380
Ширина (СХ)	mm	360(370)	360(370)	360(370)	360(370)	360(370)	360 (-)	360(370)
Высота	mm	930	930	930	930	930	930	930

Расчетные значения в соответствии с EN 60335-2-79

Вибрация на руке/кисти	m/s2	3,6	2,4	2,4	2,4	4,1	4,1	4,1
Погрешность K	m/s2	0,9	0,7	0,7	0,7	0,9	0,9	0,9
Уровень звукового давления LpA(CX)	dB(A)	72 (75)		72 (74)		72 (75)		75 (75)	72 (75)	72 (-)	72 (75)
Погрешность KpA	dB(A)	3		3		3		3	3	3	3
Уровень звуковой мощности LWA+ погрешность KWA(CX)	dB(A)	88 (92)		88 (90)		88 (92)		91 (91)	88 (92)	88 (-)	88 (92)

HD 6/13 HD 6/13

c c

Вариант в зависимости от страны эксплуатации

Страна			KAP SA
Электрическое подключение
Напряжение			V	220	220
Фаза ~	1	1
		HD 6/13C	HD 6/13C
Частота Hz 60 60
Потребляемая мощность kW 2,9 2,8
Степень защиты IPX5 IPX5
Сетевой предохранитель (инертный)	A	1	5	1	3
Удлинительный кабель 30 м	mm2	2,5 2,5
Патрубок подвода воды
Давление на входе (макс.)	MPa	1	1
Температура на входе (макс.)	°C	60	60
Объем подачи (мин.)	l/min	13	13
Высота всасывания (макс.)	m	0,5	0,5
Минимальная длина шланга подвода воды	m	7,5	7,5
Минимальный диаметр шланга подвода воды	in	1/2 1/2
Номер для заказа всасывающего шланга с фильтром		2.643-100.0	2.643-100.0
Рабочие характеристики устройства
Размер стандартного сопла		042	043
Рабочее давление	MPa	13	12,5
Избыточное рабочее давление (макс.)	MPa	18 18
Расход, вода	l/min	10,0	10,0
Расход, моющее средство	l/h	0-25	0-25
Сила отдачи высоконапорного пистолета	N	26,6	26,6
Размеры и вес
Типичный рабочий вес (CX)	kg	25,2 (-)	25,2 (-)
Длина	mm	380	380
Ширина (CX)	mm	360 (-)	360 (-)
Высота	mm	930	930
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	m/s2	3,7 3,7
Погрешность K	m/s2	0,9 0,9
Уровень звукового давления LpA (CX)	dB(A)	73 (-)	73 (-)
Погрешность KpA	dB(A)	3 3
Уровень звуковой мощности LWA+ погрешность KWA (CX)	dB(A)	89 (-)	89 (-)

Сохраняется право на внесение технических изменений.

Декларация о соответствии стандартам ЕС

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Моющий аппарат высокого давления Тип: 1.520-xxx

Действующие директивы ЕС

2006/42/EC (+2009/127/EC)

2014/30/EC

2000/14/EC

Примененные гармонизированные стандарты

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2008

Примененный метод оценки соответствия

2000/14/EC: Приложение V

Уровень звуковой мощности дБ(А)

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

H. Jenner

Лицо, ответственное за ведение документации: Ш.

Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

Описание на уреда 182

Монтаж 182

Преждевременно износване или отлагания в уреда Захранвайте уреда само с чиста или рециклирана вода, която не превишава граничните стойности.

● Железо: < 0,5 мг/л ● Марганец: < 0,05 мг/л ● Медь: < 2 мг/л ● Активный хлор: < 0,3 мг/л - Без неприятных запахов

Никогда не изменяйте и не игнорируйте защитные устройства.

⑤ Держатель для тройной форсунки

⑬ Пистолет высокого давления EASY!Force

⑱ Держатель для шланга

⑲ Держатель для кабеля

Работа под высоким давлением

Не стойте под грузом.

а Намотайте шланг высокого давления.

Настройте шестигранник штуцера шланга относительно вывода в устройстве.

1. Вставьте штуцер шланга и затяните накидной гайкой.

Помощь при неисправностях

⚠️ ОПАСНОСТЬ

2000/14/EO: Приложение V

Комплект поставки.... 213

Роторное сопло входит в комплект поставки варианта «Plus».

● Хлориды: < 300 мг/л

● Сульфаты: < 240 мг/л

В устройствах без барабана для шланга:
