HD 5/15 C Plus - Augstspiediena tīrītājs KARCHER - Bezmaksas lietošanas instrukcija

Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 5/15 C Plus
Darba spiediens	150 bar
Ūdens plūsmas ātrums	500 l/h
Barošana	Elektriskā 230 V, 50 Hz
Patērētā jauda	3,5 kW
Dzinēja tips	Elektriskais indukcijas dzinējs
Svars	28 kg
Izmēri (G x P x A)	500 x 380 x 700 mm
Augstspiediena šļūtenes garums	15 m
Pistoles tips	Sprūda pistole ar automātisku apturēšanas sistēmu
Galvenās funkcijas	Augstspiediena tīrīšana, trokšņa samazināšanas sistēma, iebūvēts ūdens filtrs
Apkope un tīrīšana	Regulāri tīrīt ūdens ieplūdes filtru, iztukšot sūkni pirms sala
Drošība	Automātiska dzinēja apturēšana noplūdes gadījumā, drošības vārsts
Rezerves daļas un remontējamība	Rezerves daļu komplekts: blīves, vārsti, sprauslas
Vispārīga informācija	Profesionāla lietošana, līdz 5 gadu garantija (atkarībā no nosacījumiem)

Bieži uzdotie jautājumi - HD 5/15 C Plus KARCHER

Kādu eļļu izmantot Kärcher HD 5/15 C Plus sūknim?

Izmantojiet īpašu augstspiediena sūkņa eļļu, ko iesaka Kärcher (ref. 6.392-530.0).

Kā izvadīt gaisu no sistēmas pirms pirmās lietošanas?

Atskrūvējiet sprauslu, nospiediet sprūdu bez spiediena, līdz ūdens izplūst bez burbuļiem, tad atkal pieskrūvējiet sprauslu.

Ko darīt, ja tīrītājs neieslēdzas?

Pārbaudiet barošanas avotu, drošinātāju un spiediena slēdzi. Ja problēma turpinās, sazinieties ar servisa centru.

Kā pārziemot manu augstspiediena tīrītāju?

Iztukšojiet ūdeni no sūkņa un šļūtenes, pievienojiet augstspiediena tīrītāju antifrīzu (ref. 6.295-605.0).

Vai es varu izmantot standarta dārza šļūteni ūdens padevei?

Jā, bet šļūtenes diametram jābūt vismaz 1/2 collas un plūsmas ātrumam pietiekamam (min. 10 l/min).

Kā nomainīt pistoles sprauslu?

Atskrūvējiet sprauslas uzgriezni ar piemērotu atslēgu, nomainiet sprauslu pret jaunu (ref. 2.574-032.0) un atkal pieskrūvējiet.

Kāpēc spiediens ir zems?

Iespējamie cēloņi: aizsērējis ieplūdes filtrs, nolietota sprausla vai noplūde augstspiediena ķēdē. Notīriet filtru un pārbaudiet sprauslu.

Kāds ir maksimālais pieļaujamais spiediens?

Maksimālais darba spiediens ir 150 bar, taču tas var atšķirties atkarībā no izmantotās sprauslas.

Kā uzglabāt augstspiediena šļūteni pēc lietošanas?

Satiniet šļūteni bez locīšanas, pakariet to uz paredzētā turētāja uz ierīces, lai izvairītos no deformācijas.

Kur atrast ierīces sērijas numuru?

Sērijas numurs atrodas uz datu plāksnītes, kas piestiprināta pie motora korpusa.

LIETOŠANAS INSTRUKCIJA HD 5/15 C Plus KARCHER

Vispārīgas norādes 197

Noteikumiem atbilstoša lietošana.... 197

Vides aizsardzība 198

Piederumi un rezerves daļas.... 198

Piegādes apjoms.... 198

Drošības norādes 198

Ierīces apraksts.... 198

Montāža 199

Strāvas pieslēgums.... 199

Ūdens pieslēgums.... 199

Apkalpošana 199

Transportēšana 200

Uzglabāšana 201

Kopšana un apkope 201

Palīdzība traucējumu gadījumā...... 201

Garantija.... 202

Tehniskie dati 202

ES atbilstības deklarācija 204

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties

saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Augstspiediena tīrītāju izmantojiet tikai šādiem darbiem:

• Tīrīšana ar zemspiediena strūklu un tīrīšanas līdzekli (piem., mašīnu, transportlīdzekļu, būvju, darbarīku tīrīšanai)
• Tīrīšana ar augstspiediena strūklu bez tīrīšanas līdzekļa (piem., fasāžu, terašu, dārza ierīču tīrīšanai)

Noturīgiem netīrumiem mēs iesakām izmantot rotora sprauslu kā īpašo piederumu.

Variantam "Plus" rotora sprausla ir iekļauta piegādes komplektācijā.

Ūdens apgādes robežvērtības

IEVĒRĪBAI

Netīrs ūdens

Priekšlaicīgs nodilums vai nogulsnes ierīcē

Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības.

Uz ūdens apgādi attiecas turpmākās robežvērtības:

• pH vērtība: 6,5-9,5
• Elektrības vadītspēja: tīra ūdens vadītspēja + 1200 μS/cm, maksimālā vadītspēja 2000 μS/cm
• Nosēdināmās vielas (parauga tilpums 1 l, noslānošanās laiks 30 minūtes): < 0,5 mg/l
• Filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu
• Oglūdeņraži: < 20 mg/l ● Hlorids: < 300 mg/l
• Sulfāts: < 240 mg/l ● Kalcijs: < 200 mg/l
• Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l) ● Dzelzs: < 0,5 mg/l ● Mangāns: < 0,05 mg/l
• Varš: < 2 mg/l
• Aktivais hlors: < 0,3 mg/l
• Brīvs no sliktām smakām

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes apjoms

Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Drošības norādes

• Pirms pirmreizējās ekspluatācijas uzsākšanas noteikti izlasiet drošības norādījumus 5.951-949.0.
• Ievērojiet šķidruma smidzinātāja nacionālos priekšrakstus.
• Ievērojiet nacionālos negadījumu novēršanas priekšrakstus. Šķidruma smidzinātājus ir nepieciešams regulāri pārbaudīt. Pārbaužu rezultātu nepieciešams rakstiski dokumentēt.
• Neveiciet izmaiņas ierīcei un piederumiem.

Simboli uz ierīces

Ierīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmai.

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu ierīci. Aizsargājiet ierīci pret salu.

Drošības ierīces

⚠ UZMANĪBU

Atvienotas vai mainītas drošības ierīces

Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces. Drošības ierīces ir rūpnīcā iestatītas un plombētas. Iestatījumus drīkst veikt tikai klientu serviss.

Spiediena slēdzis

Atlaižot augstspiediena pistoles sprūdu, spiediena slēdzis izslēdz augstspiediena sūkni un augstspiediena strūkla apstājas.

Ja tiek izmantots sprūds, sūknis atkal ieslēdzas.

Ierīces apraksts

Pārskats par ierīcēm

Skatīt grafika lappusē

① Riteņa dekoratīvais disks ② Sprauslu turētājs ③ Šasijas slēpes ④ Tipa plāksnīte ⑤ Sprauslu paliktnis trīskāršai sprauslai ⑥ Virsmu tīrītāja transportēšanas turētājs ⑦ Stumšanas roktura atblokēšana ⑧ Stumšanas rokturis, apakšā (iebīdīts) ⑨ Stumšanas rokturis, augšā (izvilkts) ⑩ Augstspiediena sprausla ⑪ Augstspiediena sprauslas marķējums ⑫ Strūklas caurule EASY!Lock ⑬ Augstspiediena pistole EASY!Force ⑭ Drošinātājs ⑮ Sprūds ⑯ Drošības svira ⑰ Augstspiediena šļūtene EASY!Lock ⑱ Šļūtenes turētājs ⑲ Kabeļa turētājs ⑳ Strūklas caurules turētājs bez fiksācijas elementa ②1 Gumijas lente (nav paredzēts ierīcēm ar šļūtenes uztīšanas trumuli) 24 Ierīces slēdzis 25 Rokturis ⑳ Augstspiediena pieslēgums EASY!Lock 27 Noturēšanas rokturis 28 Ūdens pieslēgums 30 Siets 31 Šļūtenes īscaurules 32 Uzmavuzgrieznis 33 Klokis 34 Šļūtenes uztīšanas trumulis

22 Sprauslu paliktnis rotora sprauslai (rotora sprausla pieejama tikai varianta “Plus” piegādes komplektācijā)

23 Transportēšanai paredzēts strūklas caurules turētājs ar fiksācijas elementu

29 Tīrīšanas līdzekļa iesūkšanas šļūtene ar filtru un tīrīšanas līdzekļa dozēšanu

Krāsu markējums

• Tīrīšanas procesa vadības elementi ir dzelteni.
• Apkopes un servisa vadības elementi ir gaiši pelēki.

Montāža

Riteņu dekoratīvo disku nostiprināšana

- Nostiprināt riteņu dekoratīvos diskus.

Piederumu montāža

Norādījums

EASY!Lock sistēmas ātrā savienojuma vītne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

1. Augstspiediena sprauslu ar markējumu vērstu uz augšu piestiprināt pie strūklas caurules.
2. Pievelciet augstspiediena sprauslu ar roku (EASY!Lock).

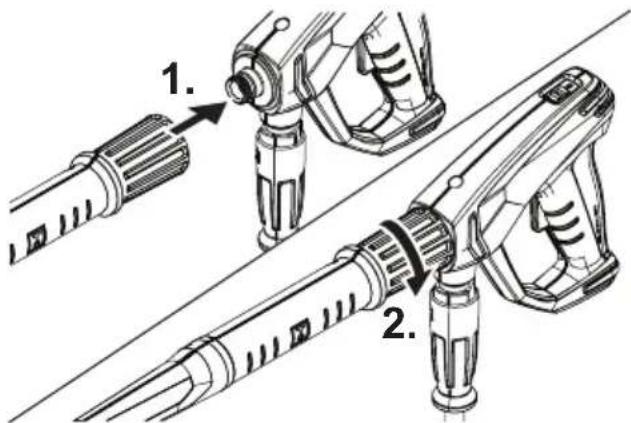

3. Strūklas cauruli savienojiet ar augstspiediena pistoli un savienojumu pievelciet ar roku (EASY!Lock).

1. Atbrīvojiet stumšanas roktura fiksatoru.
2. Izvelciet stumšanas rokturi līdz gala pozīcijai. Ierīcēm bez šļūtenes uztīšanas trumuļa:
3. Savienojiet ierīces augstspiediena šļūteni ar augstspiediena pistoli un augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock). Ierīcēm ar šļūtenes uztīšanas trumuli:
4. Augstspiediena šļūteni izstieptu izvietot uz zemes.
5. Kļūdu ievietot un nofiksēt šļūtenes trumulī.
6. Grieziet kļūdu pulksteņrādītāja virzienā un vienlaikus vienmērīgi uztiniet augstspiediena šļūteni uz šļūtenes uztīšanas trumula.
7. Augstspiediena šļūteni savienojiet ar augstspiediena pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Strāvas pieslēgums

⚠ BĪSTAMI

Nenotiek atvienošana no tīkla

Strāvas trieciena radīti savainojuma draudi Ar spraudņa starpniecību savienojiet ierīci ar elektrības tīklu. Nepārtraucams savienojums ar strāvas tīklu nav atļauts. Spraudnis ir paredzēts atvienošanai no strāvas.

1. Notiniet tīkla kabeli un izvietojiet uz zemes.
2. Iespraudiet tīkla spraudni kontaktligzdā.

Ūdens pieslēgums

Pieslēgums pie ūdensvada

BRĪDINĀJUMS

Netīrā ūdens atplūde dzeramā ūdens tīklā

Bīstamība veselībai

Ievērojiet ūdensapgādes noteikumus.

Saskaņā ar spēkā esošajiem noteikumiem ierīci nekad nedrīkst ekspluatēt pie dzeramā ūdens tīkla bez sistēmas atdalītāja. Izmantojiet KÄRCHER sistēmas atdalītāju vai kādu citu sistēmas atdalītāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalītāju izplūdušais

ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūdens apgādes sistēmas, nekad tieši pie ierīces ūdens pieslēgvietas.

1. Pārbaudiet ūdens apgādes pieplūdes spiedienu, pieplūdes temperatūru un pieplūdes daudzumu (skatīt nodaļu Tehniskie dati).
2. Ierīces sistēmas atdalītāju un ūdens pieslēgumu savienot ar ūdens pieplūdes šļūteni (ūdens pieplūdes šļūtenes prasības skatīt nodaļā Tehniskie dati).
3. Atvērt ūdens padevi.

Ūdens iesūkšana no tvertnes

1. Iesūkšanas šļūteni ar filtru pieskrūvēt pie ūdens pieslēguma (pasūtījuma numuru skatīt nodaļā Tehniskie dati).
2. Atgaisot ierīci (skatīt nodaļu Ierīces atgaisošana).

Ierīces atgaisošana

1. Augstspiediena sprauslu noskrūvēt no strūklas caurules.
2. Ļaut ierīcei darboties, līdz ūdens izplūst bez burbulīšiem.
3. Ja radušās atgaisošanas problēmas, ļaujiet ierīcei 10 sekundes darboties, tad izslēdziet. Vairākas reizes atkārtojiet procesu.
4. Izslēdziet ierīci.
5. Augstspiediena sprauslu uzskrūvējiet uz strūklas caurules.

Apkalpošana

⚠ BĪSTAMI

Nekad nenofiksējiet sprūdu un fiksācijas sviru ekspluatācijas pozīcijā.

Neizmantojiet augstspiediena pistoli, ja ir bojāta fiksācijas svira.

Pirms uzsākat darbus pie ierīces, pabīdiet uz priekšu augstspiediena pistoles drošinātāju.

Turiet augstspiediena pistoli un strūklas cauruli ar abām rokām.

⚠️ BRĪDINĀJUMS

Bojāta ierīce un piederumi, bojāti pievadi un pieslēgumi

Savainošanās risks

Ierīci drīkst izmantot tikai nevainojamā tehniskā stāvoklī.

Augstspiediena pistoles atvēršana / aizvēršana

1. Izmantojiet drošības sviru un sprūdu. Augstspiediena pistole tiek atvērta
2. Atlaist fiksācijas sviru un sprūdu.

Augstspiediena pistole tiek aizvērta.

Ekspluatācija ar augstspiedienu

Ierīci iespējams ekspluatēt vertikālā vai horizontālā pozīcijā.

Norādījums

Ierīce ir aprīkota ar spiediena slēdzi. Motors sāk darbību tikai tad, kad ir atvērta augstspiediena pistole.

1. Ierīcēm ar šļūtenes uztīšanas trumuli: Augstspiediena šļūteni pilnībā notīt no šļūtenes uztīšanas trumula.
2. Ierīces slēdzi iestatīt uz "I/ON".
3. Augstspiediena pistoles drošības sviru pabīdīt uz aizmuguri.

Augstspiediena pistole ir atblokēta.

1. Atvērt augstspiediena pistoli.

Strūklas veida izvēle

1. Aizvērt augstspiediena pistoli.
2. Pagriezt sprauslas korpusu, līdz vēlamais simbols sakrīt ar markējumu.

	Augstspiediena apalās strūklas sprausla (0°) īpaši noturīgiem netīrumiem
	Zemspiediena plakanā strūkla (CHEM) ekspluatācijai ar tīrīšanas līdzekli vai tīrīša-nai ar zemu spiedienu
	Augstspiediena plakanā strūkla (25°) lielu virsmu netīrumiem

Ekspluatācija ar tīrīšanas līdzekļiem

⚠ BĪSTAMI

Ierīcē paliekošais augstspiediens

Savainošanās risks

Pirms sprauslu maiņas izslēdziet ierīci.

Izmantojiet augstspiediena pistoli, līdz ierīce ir bez spiediena.

⚠️ BRĪDINĀJUMS

Nepareiza apiešanās ar tīrīšanas līdzekļiem

Bīstamība veselībai

Ievērojiet drošības norādes uz tīrīšanas līdzekļa.

IEVĒRĪBAI

Nepiemēroti tīrīšanas līdzekļi

Ierīces un tīrāmo objektu bojājumi

Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus. Ievērojiet tīrīšanas līdzeklim pievienotos dozēšanas ieteikumus un norādes.

Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi.

Norādījumi

KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informācijas lapas.

1. Izvelciet tīrīšanas līdzekļa iesūkšanas šļūteni.
2. Tīrīšanas līdzekļa filtram iestatiet tīrīšanas līdzekļa šķīduma iesūkšanas daudzumu.
3. Tīrīšanas līdzekļa iesūkšanas cauruli ievietojiet tvertnē ar tīrīšanas līdzekli.
4. Sprauslu iestatiet pozīcijā "CHEM".
5. Uzsāciet augstspiediena tīrītāja ekspluatāciju.

Ieteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidziniet uz sausas virsmas un ļaujiet iedarboties (neļaujiet nožūt).
2. Lielākos netīrumus noskalojiet ar augstspiediena strūklu.

Pēc lietošanas ar tīrīšanas līdzekļiem

1. Tīrīšanas līdzekļa filtram iesūkšanas daudzumu iestatīt uz maksimālo.
2. Iegremdēt filtru tīrā ūdenī.
3. Ieslēgt ierīci un minūti izskalot.

Pārtraukt ekspluatāciju

1. Aizvērt augstspiediena pistoli. Ierīce izslēdzas.
2. Drošinātāju pabīdīt uz priekšu. Augstspiediena pistole ir nofiksēta.

Ekspluatācijas turpināšana

1. Drošinātāju pabīdīt uz aizmuguri. Augstspiediena pistole ir atblokēta.
2. Atvērt augstspiediena pistoli. Ierīce ieslēdzas.

Ekspluatācijas pabeigšana

1. Aizvērt ūdens pieplūdi.
2. Atvērt augstspiediena pistoli.
3. Ierīces slēdzi iestatīt uz “I/ON” (iesl.) un ļaut ierīcei darboties 5-10 sekundes.
4. Aizvērt augstspiediena pistoli.
5. Ierīces slēdzi iestatīt uz "0/OFF" (izsl.).
6. Tīkla spraudni no rozetes atvienot ar sausām rokām.
7. Atvienot ūdens pieplūdi.
8. Atvērt augstspiediena pistoli, līdz ierīce ir bez spiediena.
9. Drošinātāju pabīdīt uz priekšu. Augstspiediena pistole ir nofiksēta.

Transportēšana

⚠ UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot, ņemiet vērā ierīces svaru.

IEVĒRĪBAI

Neatbilstoša transportēšana

Bojājumu risks

Aizsargājiet augstspiediena pistoles sprūdu pret bojājumiem.

• Ierīces pārvietošana transportlīdzeklī: ierīci nodrošināt pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām direktīvām.
• Ierīču pārvadāšana, pārvarot lielākus attālumus: ierīci vilkt aiz stumšanas roktura uz aizmuguri.
• Ierīces pārvadāšana pa kāpnēm: ierīci vilkt uz augšu pakāpienu pēc pakāpiena. Slieces aizsargā ierīci pret bojājumiem.
• Ierīces nešana: ierīci nest aiz rokturiem.

Virsmu tīrītāja transportēšanas turētājs

1. Virsmu tīrītāja pieslēguma īscaurules uzsprast uz augstspiediena tīrītāja transportēšanas turētāja.
2. Uzskrūvējiet uzmavu uzgriezni ar aptuveni 1 apgriezienu.

Transportēšana ar celtni

⚠ BĪSTAMI

Neatbilstoša transportēšana ar celtni

Krītošas ierīces vai krītošu priekšmetu radīti savainojumu draudi

Ievērojiet vietējos negadījumu novēršanas noteikumus un drošības norādes.

Ierīci drīkst pārvietot ar celtni personas, kuras ir kompetentas apkalpot celtni.

Pirms katras transportēšanas ar celtni, pārliecinieties, vai pacelšanas aprīkojums nav bojāts.

Pirms katras transportēšanas ar celtni, pārliecinieties, vai rokturis nav bojāts.

Paceliet ierīci tikai aiz roktura.

Neizmantojiet štropu ķēdes.

Nodrošiniet pacelšanas ierīces pret neapzinātu kravas atlaišanu.

Pirms transportēšanas ar celtni atvienojiet strūklas cauruli ar augstspiediena pistoli, sprauslas, virsmas tīrītāju un citus valīgus priekšmetus.

Pacelšanas procesa laikā nepārvietojiet nekādus priekšmetus uz ierīces.

Nestāviet zem kravas.

Uzmaniet, lai celtņa apdraudējuma zonā neatrastos neviena persona.

Nepametiet ierīci bez uzraudzības karājamies pie celtņa.

1. Pacelšanas ierīci piestiprināt pie ierīces roktura.

Savainojumu un bojājumu draudi

Transportējot un uzglabājot, ņemiet vērā ierīces svaru. Ierīci uzglabāt tikai iekštelpās.

Ierīces uzglabāšana

1. Strūklas cauruli ar augstspiediena pistoli ievietot sprauslas turētājā un nofiksēt ar strūklas caurules turētāju.
2. Uztīt tīkla kabeli un pārkārt pār kabeļa turētāju.
3. Spraudni piestiprināt ar uzstādīto spaili.

Ierīcēm ar šļūtenes uztīšanas trumuli:

1. Augstspiediena šļūteni uztīt uz šļūtenes uztīšanas trumuļa un saliekt kloka rokturi.

Ierīcēm bez šļūtenes uztīšanas trumuļa:

1. Uzglabāt augstspiediena šļūteni:

a) Uztīt augstspiediena šļūteni. b) Augstspiediena šļūteni pārkārt pār šļūtenes turētāju. c) Augstspiediena šļūteni nofiksēt ar gumijas lenti.

1. Nospiest stumšanas roktura atblokēšanu un iebīdīt stumšanas rokturi.

Pretaizsalšanas funkcija

IEVĒRĪBAI

Sals

Sasaluša ūdens radīti ierīces bojājumi

Pilnībā iztukšojiet ūdeni no ierīces.

Uzglabājiet ierīci vietā, kur sals neiekļūst.

Ja nav iespējams nodrošināt uzglabāšanu pret salu drošā vietā:

1. nolaidiet ūdeni.
2. Caur ierīci izlaist komerciāli pieejamu antifrīzu.

Norādījums

Izmantot komerciāli pieejamu antifrīzu uz glikola bāzes, kas paredzēts mehāniskajiem transportlīdzekļiem. Ievērojiet antifrīza ražotāja lietošanas noteikumus.

1. Ļaut ierīcei darboties maks. 1 minūti, līdz sūknis un cauruļvadi ir tukši.

Kopšana un apkope

⚠BĪSTAMI

Ierīce, kas neapzināti ieslēdzas

Savainojuma draudi, strāvas sitiena bīstamība

Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvienojiet tīkla spraudni.

Norādījums

Veco eļļu drīkst utilizēt tikai atbilstošā savākšanas vietā. Lūdzu, nododiet uzkrāto veco eļļu šajos punktos. Vides piesārņošana ar veco eļļu ir sodāma rīcība.

Drošības pārbaude / apkopes līgums

Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, konsultējieties.

Apkopes intervāli

Pirms katras ekspluatācijas

• Pārbaudiet, vai tīkla kabelis nav bojāts. Bojātu kabeli nekavējoties ļaujiet nomainīt kvalificētam klientu servisam vai elektriķim.
• Pārbaudīt, vai augstspiediena šļūtene nav bojāta. Bojātu augstspiediena šļūteni nekavējoties nomainīt.
• Pārbaudīt ierīces hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujami. Ja novērojams izteiktāks nehermētiskums, sazinieties ar klientu servisu.

Katru nedēļu

• Iztīrīt sietu ūdens pieslēgumā (skatīt nodaļu Iztīrīt sietu ūdens pieslēgumā).
• Iztīrīt filtru pie tīrīšanas līdzekļa iesūkšanas šļūtenes.

Ik pēc 500 darba stundām, vismaz reizi gadā

- Ierīces apkopi ļaujiet veikt klientu servisam.

Apkopes darbi

Iztīrīt sietu ūdens pieslēgumā

1. Noskrūvēt uzmavu uzgriežņus.
2. Noņemt šļūteņu īscaurules.
3. Izņemt sietu.
4. Sietu ārēji notīrīt un noskalot.
5. Ievietot sietu.

Norādījumi

Pieslēgšanai ierīcē izvietot šļūtenes īscauruļu seškantes.

1. Pielikt šļūtenes īscauruli un pievilkt ar uzmavu uzgriezni.

Palīdzība traucējumu gadījumā

⚠BĪSTAMI

Ierīce, kas neapzināti ieslēdzas; pieskaršanās strāvu vadošām daļām

Savainojuma draudi, strāvas sitiena bīstamība

Pirms darbu veikšanas pie ierīces izslēdziet ierīci.

Atvienojiet tīkla spraudni.

Visas pārbaudes un darbus ar elektriskām daļām ir jāveic speciālistam.

Traucējumu gadījumā, kas šajā nodalā nav minēti, uzmeklējiet autorizētu klientu servisu.

Ierīci nav iespējams iedarbināt

1. Pārbaudiet, vai tīkla kabelis nav bojāts.
2. Pārbaudiet tīkla spriegumu.
3. Ja ierīce ir pārkarsusi:

a) ierīces slēdzi iestatīt uz "0/OFF" (izsl.); b) ļaut ierīcei vismaz 15 minūtes atdzist; c) ierīces slēdzi iestatīt uz "I/ON".

1. Ja konstatēti elektriski bojājumi, sazināties ar klientu servisu.

Ierīce nespēj sasniegt nepieciešamo spiedienu.

1. Sprauslu iestatīt priekš augstspiediena.
2. Atgaisot ierīci (skatīt nodaļu "Ierīces atgaisošana").
3. Iztīrīt sietu ūdens pieslēgumā (skatīt nodaļu "Iztīrīt sietu ūdens pieslēgumā").
4. Pārbaudīt ūdens pieplūdes daudzumu (nepieciešamo daudzumu skatīt nodaļā "Tehniskie dati").
5. Iztīrīt sprauslu, nepieciešamības gadījumā nomainīt.
6. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Sūknis ir nehermētisks.

Līdz pat 3 pilienu ūdens noplūde minūtē ir pieļaujama.

- Ja novērojams izteiktāks ierīces nehermētiskums, ļaujiet klientu servisam veikt pārbaudi.

Sūknis uzrāda darbības traucējumus.

1. Pārbaudīt ūdens pievades hermētiskumu.
2. Pārbaudīt tīrīšanas līdzekļa iesūkšanas cauruļvada hermētiskumu.
3. Tīrīšanas līdzekļa filtram iesūkšanas daudzumu iestatīt uz minimālo.
4. Atgaisot ierīci (skatīt nodaļu "Ierīces atgaisošana").
5. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Tīrīšanas līdzekļa piemaisījums ir pārāk mazs.

1. Sprauslu iestatīt uz "CHEM".
2. Tīrīšanas līdzekļa filtram palielināt iesūkšanas daudzumu.
3. Pārbaudīt / notīrīt tīrīšanas līdzekļa iesūkšanas šļūteni ar filtru.
4. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Tehniskie dati

			HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Valstij piesaistītais variants
Valsts AU EU GB CH AU KAP SA
Strāvas pieslēgums
Spriegums		V			240			230
Fāz e ~			1	1	1	1	1	1	1
Frekvence		Hz	50	50	50	50	50	60	60
Pieslēguma jauda		kW	2,1	2,5	2,5	2,2	2,2	2,4	2,4
Drošinātāja veids			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (inertais)		A	10	16	13	10	10	15	13
Pagarinājuma kabelis, 30 m		mm2	2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
Udens pieslēgums
Pieplūdes spiediens (maks.)		MPa	1	1	1	1	1	1	1
Pievades temperatūra (maks.)		°C	60	60	60	60	60	60	60
Pieplūdes daudzums (min.)		l/min	12	12	12	12	12	12	12
lesūkšanas augstums (maks.)		m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Udens pieplūdes šlūtenes minimālais garums		m	7,5 7,5		7,5 7,5	7,5 7,5	7,5
Udens pieplūdes šlūtenes minimālais diamets		in	1/2 1/2	1/2 1/2	1/2 1/2	1/2 1/2
lesūkšanas šlūtenes ar filtru pasūtiju-ma numurs			2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Ierīces veiktspējas dati
Standarta sprauslas lielums			038 035	035 038	038 036	036
Darba spiediens		MPa	11	12	12	11,5	11,5	12	12
Darba pārspiediens (maks.)		MPa	17,1	17,5	17,5	17,1	17,1	18	18
Padeves apjoms, ūdens		l/min	8,3	8,3	8,3	8,3	8,3	8,3	8,3
Padeves apjoms, tīrīšanas līdzeklis		l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Augustspiediena pistoles atsitiena spēks		N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Izmēri un svars
Raksturīgais ekspluatācijas svars (CX)		kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2 (26,4)	25,2 (-)	25,2 (-)
Garums		mm 380	380 380	380 380	380 380
Platums (CX) mm	360 (-)	360			360(370)	360(370)	360(370)	360 (-)	360 (-)
Augstums		mm	930 930	930 930	930 930	930
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Roku-plaukstu vibrācijas vērtība		m/s2	3,6 3,6	3,6 3,6	3,6 4,2	4,2
			HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Nedrošības faktors K m/s		2	0,9	0,9	0,9	0,9	0,9
Trokšņa spiediena līmenis LpA (CX) dB(A) 72 (-) 72 (75) 72 (75) 72 (75) 74 (-) 74 (-)
Nedrošības faktors KpA		d	B	(	A	)	3	3	3
Trokšņa jaudas līmenis LWA + Nedro- dB(A) 88 (-) 88 (92) 88 (92) 88 (92) 88 (92) 90 (-) 90 (-) šības faktors KWA (CX)

	HD 5/13	HD 5/15	HD 5/17	HD 5/17	HD 6/13	HD 6/13	HD 6/13
	C HD 5/13 CX	C HD 5/15 CX	C HD 5/17 CX	C HD 5/17 CX	C HD 6/13 CX		C HD 6/13 CX

Valstij piesaistītais variants

Valsts EU EU EU KAP EU AR GB Strāvas pieslēgums

Spriegums		V		230			230
Fāz e	~	1	1	1	1	1	1	1
Frekvence		Hz	50	50	50	60	50	50	50
Pieslēguma jauda		kW	2,6	2,8	3,0	3,0	2,9	2,9	2,9
Drošinātāja veids			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (inertais)		A	16	16	16	15	16	16	13
Pagarinājuma kabelis, 30 m		mm2	2,5	2,5	2,5	2,5	2,5	2,5

Ūdens pieslēgums

Pieplūdes spiediens (maks.)	MPa	1	1	1	1	1	1	1
Pievades temperatūra (maks.)	°C	60	60	60	60	60	60	60
Pieplūdes daudzums (min.)	l/min	12	12	12	12	13	13	13
lesūkšanas augstums (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Ūdens pieplūdes šlūtenes minimālais garums	m	7,5 7,5		7,5 7,5		7,5 7,5 7,5
Ūdens pieplūdes šlūtenes minimālais in diametrs		1/2 1/2	1/2 1/2	1/2 1/2	1/2 1/2
lesūkšanas šlūtenes ar filtru pasūtīju-ma numurs		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0

Ierīces veiktspējas dati

Standarta sprauslas lielums		034 032 027 030 038 038 038
Darba spiediens	MPa	13	15	17	16,5	13	13	13
Darba pārspiediens (maks.)	MPa	17,5	20	20	20	19	19	19
Padeves apjoms, ūdens	l/min	8,3	8,3	8,1	8,0	9,8	9,8	9,8
Padeves apjoms, tīrīšanas līdzeklis	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Augustspiediena pistoles atsitiena spēks	N	22,2	23,8	25,4	25,4	26,6	26,6	26,6

Izmēri un svars

Raksturīgais ekspluatācijas svars (CX)	kg	23,7 (26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2 (-)	25,2(27,5)
Garums	mm	380	380	380	380	380
Platums (CX)	mm	360(370)	360(370)	360(370)	360(370)	360(370)	360 (-)	360(370)
Augstums	mm	930	930	930	930	930

Aprēķinātās vērtības saskaņā ar EN 60335-2-79

Roku-plaukstu vibrācijas vērtība	m/s2	3,6	2,4	2,4	2,4	4,1	4,1	4,1
Nedrošības faktors K m/s	2	0,9	0,7	0,7	0,7	0,9	0,9	0,9
Trokšņa spiediena līmenis LpA (CX) dB(A) 72 (75) 72 (74) 72 (75) 75 (75) 72 (75) 72 (-) 72 (75)
Nedrošības faktors KpA	d	B	(A)			3	3	3	3	3	3
Trokšņa jaudas līmenis LWA + Nedro- dB(A) 88 (92) 88 (90) 88 (92) 91 (91) 88 (92) 88 (-) 88 (92) šības faktors KWA (CX)

HD 6/13 HD 6/13 c c

Valstij piesaistītais variants
Valsts KAP SA
Strāvas pieslēgums
Spriegums	V		220	220
Fāze ~ 1 1
Frekvence Hz 60 60
Pieslēguma jauda	kW	2,9	2,8
Drošinātāja veids		IPX5	IPX5
Tīkla drošinātājs (inertais)	A	15	13
Pagarinājuma kabelis, 30 m	mm2	2,5	2,5
Udens pieslēgums
Pieplūdes spiediens (maks.)	MPa	1	1
Pievades temperatūra (maks.)	°C	60	60
Pieplūdes daudzums (min.)	l/min	13	13
lesūkšanas augstums (maks.)	m	0,5	0,5
Udens pieplūdes šlūtenes minimālais garums	m	7,5	7,5
Udens pieplūdes šlūtenes minimālais diamets	in 1/2	1/2
lesūkšanas šlūtenes ar filtru pasūtīju-ma numurs		2.643-100.0	2.643-100.0
Ierīces veiktspējas dati
Standarta sprauslas lielums		042 043
Darba spiediens	MPa	13	12,5
Darba pārspiediens (maks.)	MPa	18	18
Padeves apjoms, ūdens	l/min	10,0	10,0
Padeves apjoms, tīrīšanas līdzeklis	l/h	0-25	0-25
Augstspiediena pistoles atsitiena spēks	N	26,6	26,6
Izmēri un svars
Raksturīgais ekspluatācijas svars (CX)	kg	25,2 (-)	25,2 (-)
Garums	mm	380 380
Platums (CX)	mm	360 (-)	360 (-)
Augstums	mm	930 930
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Roku-plaukstu vibrācijas vērtība	m/s2	3,7	3,7
Nedrošības faktors K	m/s2	0,9	0,9
Trokšņa spiediena līmenis LpA (CX)	dB(A) 73 (-)	73 (-)
Nedrošības faktors KpA	dB(A)	3 3
Trokšņa jaudas līmenis LWA + Nedro- dB(A) 89 (-) 89 (-) šības faktors KWA (CX)

Paturētas tiesības uz tehniskajām izmaiņām.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Augstspiediena tīrītājs Tips: 1.520-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: V pielikums

Trokšņa intensitātes līmenis dB(A)

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

H. Jenner

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]
