HD 5/15 C Plus - Idropulitrice KARCHER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice
Marca	Kärcher
Modello	HD 5/15 C Plus
Pressione di esercizio	150 bar
Portata d'acqua	500 l/h
Alimentazione	Elettrica 230 V, 50 Hz
Potenza assorbita	3,5 kW
Tipo di motore	Motore elettrico a induzione
Peso	28 kg
Dimensioni (L x P x A)	500 x 380 x 700 mm
Lunghezza del tubo alta pressione	15 m
Tipo di pistola	Pistola a grilletto con sistema di arresto automatico
Funzionalità principali	Pulizia ad alta pressione, sistema di riduzione del rumore, filtro acqua integrato
Manutenzione e pulizia	Pulire regolarmente il filtro di ingresso acqua, svuotare la pompa prima del gelo
Sicurezza	Arresto automatico del motore in caso di perdita, valvola di sicurezza
Parti di ricambio e riparabilità	Kit di ricambio disponibile: guarnizioni, valvole, ugelli
Informazioni generali	Uso professionale, fino a 5 anni di garanzia (secondo condizioni)

Domande frequenti - HD 5/15 C Plus KARCHER

Che tipo di olio utilizzare per la pompa del Kärcher HD 5/15 C Plus?

Utilizzare olio speciale per pompe ad alta pressione raccomandato da Kärcher (rif. 6.392-530.0).

Come spurgare l'aria dal circuito prima del primo utilizzo?

Svitare l'ugello, azionare il grilletto senza pressione finché l'acqua esce senza bolle, poi riavvitare l'ugello.

Cosa fare se l'idropulitrice non si avvia?

Controllare l'alimentazione elettrica, il fusibile e il pressostato. Se il problema persiste, contattare il servizio assistenza.

Come preparare l'idropulitrice per l'inverno?

Svuotare l'acqua dalla pompa e dal tubo, aggiungere antigelo per idropulitrici (rif. 6.295-605.0).

Posso usare un tubo da giardino standard per l'alimentazione dell'acqua?

Sì, ma il diametro del tubo deve essere di almeno 1/2 pollice e la portata sufficiente (min. 10 l/min).

Come cambiare l'ugello della pistola?

Svitare il dado dell'ugello con una chiave adatta, sostituire l'ugello con uno nuovo (rif. 2.574-032.0) e riavvitare.

Perché la pressione è bassa?

Possibili cause: filtro di ingresso ostruito, ugello usurato o perdita nel circuito ad alta pressione. Pulire il filtro e controllare l'ugello.

Qual è la pressione massima consentita?

La pressione di esercizio massima è di 150 bar, ma può variare a seconda dell'ugello utilizzato.

Come riporre il tubo alta pressione dopo l'uso?

Avvolgere il tubo senza piegarlo, appenderlo al supporto previsto sull'apparecchio per evitare deformazioni.

Dove trovare il numero di serie dell'apparecchio?

Il numero di serie si trova sulla targhetta identificativa fissata sul carter motore.

MANUALE UTENTE HD 5/15 C Plus KARCHER

Avvertenze generali.... 30

Impiego conforme alle disposizioni .... 30

Tutela dell'ambiente 30

Accessori e ricambi 30

Volume di fornitura 30

Avvertenze di sicurezza.... 30

Descrizione dell'apparecchio.... 31

Montaggio.... 31

Collegamento elettrico.... 32

Collegamento idrico.... 32

Uso 32

Trasporto 33

Stoccaggio.... 33

Cura e manutenzione 34

Guida alla risoluzione dei guasti.... 34

Garanzia.... 35

Dati tecnici.... 35

Dichiarazione di conformità UE 37

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avvertenze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alle disposizioni

Utilizzare questa idropulitrice esclusivamente per i seguenti lavori:

• pulizia con getto a bassa pressione e detergente (ad es. macchinari, veicoli, costruzioni, utensili)
• pulizia con getto ad alta pressione senza detergente (ad es. facciate, terrazzi, attrezzi da giardinaggio)

Per lo sporco resistente si consiglia l'ugello rotante come accessorio optional.

Nella variante "Plus" l'ugello rotante è compreso nella dotazione.

Valori limite per l'alimentazione dell'acqua

ATTENZIONE

Acqua sporca

Usura precoce o incrostazioni nell'apparecchio

Alimentare l'apparecchio solo con acqua pulita o riciclata che non superi i valori limite.

Per l'alimentazione dell'acqua valgono i seguenti valori limite:

- Valore pH: 6,5-9,5

• Conducibilità elettrica: valore misurato acqua pulita + 1200 μS/cm, max 2000 μS/cm
• Sostanze sedimentabili (volume di campionamento 1 l, tempo di sedimentazione 30 minuti): < 0,5 mg/l
• Sostanze filtrabili: < 50 mg/l, nessuna sostanza abrasiva
• Idrocarburi: < 20 mg/l
• Cloruro: < 300 mg/l
• Solfato: < 240 mg/l
• Calcio: < 200 mg/l
  ● Durezza complessiva: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO ₃ /l)
• Ferro: < 0,5 mg/l
  ● Manganese: < 0,05 mg/l
  ● Rame: < 2 mg/l
• Cloro attivo: < 0,3 mg/l
  • Assenza di odori fastidiosi

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Avvertenze di sicurezza

• Prima di utilizzare l'apparecchio per la prima volta, leggere le avvertenze di sicurezza 5.951-949.0.
• Osservare le disposizioni nazionali in materia per pompe a getto liquido.
• Attenersi alle disposizioni nazionali sulla prevenzione degli infortuni. Le pompe a getto liquido devono essere controllate ad intervalli regolari. Il risultato del controllo deve essere certificato per iscritto.
• Non apportare modifiche all'apparecchio e agli accessori.

Simboli riportati sull'apparecchio

L'apparecchio non deve essere collegato direttamente alla rete dell'acqua potabile.

Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo

Dispositivi di sicurezza

⚠ PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurezza.

I dispositivi di sicurezza sono impostati in fabbrica e sigillati. Gli interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti.

Pressostato

Quando viene rilasciata la leva a scatto della pistola AP, il pressostato spegne la pompa ad alta pressione e il getto ad alta pressione si ferma.

Se viene azionata la leva a scatto, si riattiva la pompa.

Descrizione dell'apparecchio

Panoramica apparecchi

Vedere la pagina dei grafici

① Coprimozzo
② Supporto ugelli
③ Pattino scorrevole
④ Targhetta del modello
⑤ Ripiano per ugello a tre getti
⑥ Sostegno da trasporto per pulitore superficiale
⑦ Sbloccaggio archetto di spinta
⑧ Archetto di spinta, in basso (rientrato)
⑨ Archetto di spinta, in alto (fuoriuscito)
⑩ Ugello ad alta pressione
⑪ Marcatura dell'ugello ad alta pressione
⑫Lancia EASY!Lock
⑬Pistola AP EASY!Force
⑭Dispositivo di arresto di sicurezza
⑮Leva a scatto
16 Leva di sicurezza
⑰ Tubo flessibile per alta pressione EASY!Lock
⑱ Ripiano tubo flessibile
⑲ Reggicavo
20 Supporto lancia senza fissaggio
②1 Nastro di gomma (non per apparecchi con avvolgitubo)
②2 Ripiano per ugello rotante (ugello rotante in dotazione solo nella variante "Plus")
23 Supporto lancia con fissaggio per il trasporto
⑳Interruttore dell'apparecchio
⑳Maniglia
⑳Attacco di alta pressione EASY!Lock
27 Manico di tenuta
28 Collegamento idrico

29 Tubo flessibile di aspirazione detergente con filtro e dosaggio detergente
30 Setaccio
31 Bocchettone tubo flessibile
32 Dado a risvolto
33Manovella
34 Tamburo avvolgitubo

Contrassegno colore

• Gli elementi di comando per il processo di pulizia sono gialli.
• Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

Montaggio

Fissare i coprimozzi

• Fissare i coprimozzi.

Montaggio accessori

Nota

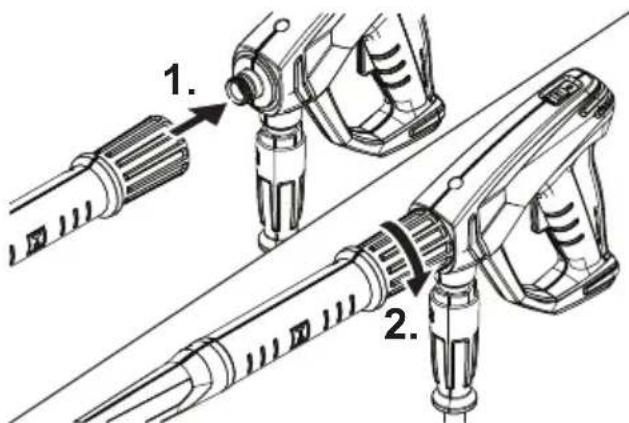

Il sistema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.

1. Applicare l'ugello ad alta pressione sulla lancia con la marcatura verso l'alto.
2. Stringere l'ugello ad alta pressione (EASY!Lock).
3. Collegare la lancia alla pistola ad alta pressione e stringere a fondo (EASY!Lock).

1. Sbloccare l'archetto di spinta.
2. Estrarre l'archetto di spinta fino alla posizione finale. Per gli apparecchi senza avvolgitubo:
3. Collegare il tubo flessibile per alta pressione alla pistola AP e all'attacco alta pressione dell'apparecchio, stringendo a fondo (EASY!Lock).
   Per gli apparecchi con avvolgitubo:
4. Stendere il tubo flessibile per alta pressione sul pavimento.
5. Introdurre e bloccare la manovella nell'albero dell'avvolgitubo.
6. Ruotare la manovella in senso orario e avvolgere il tubo flessibile per alta pressione in modo uniforme sull'avvolgitubo.
7. Collegare il tubo flessibile per alta pressione alla pistola AP e stringere a fondo (EASY!Lock).

Collegamento elettrico

⚠PERICOLO

Sezionamento rete assente

Pericolo di lesioni da scossa elettrica

Collegare l'apparecchio con una spina alla rete elettrica. È vietato un collegamento alla rete elettrica senza possibilità di distacco. La spina serve per il distacco dalla rete.

1. Svolgere il cavo di alimentazione e posarlo sul pavimento.

2. Inserire la spina di rete nella presa.

Collegamento idrico

Collegamento alla rete idrica

⚠AVVERTIMENTO

Riflusso di acqua sporca nella rete dell'acqua potabile

Rischio per la salute

Osservare le norme della società di approvvigionamento idrico.

Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai senza separatore di sistema sulla rete di acqua potabile. Utilizzare un separatore di sistema della ditta KÄRCHER oppure in alternativa un separatore di sistema secondo la norma EN 12729 tipo BA. L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile. Collegare il separatore di sistema sempre alla mandata dell'acqua, mai direttamente all'apparecchio.

1. Verificare la pressione, la temperatura e la quantità della mandata dell'acqua (vedere capitolo Dati tecnici).

2. Collegare il separatore di sistema e il collegamento idrico dell'apparecchio con un tubo di alimentazione acqua (per i requisiti del tubo di alimentazione acqua vedere il capitolo Dati tecnici).

3. Aprire l'alimentazione dell'acqua.

Aspirare l'acqua dal contenitore

1. Avvitare il flessibile di aspirazione con filtro all'attacco dell'acqua (per il numero d'ordinazione vedere capitolo Dati tecnici).

2. Sfiatare l'apparecchio (vedi capitolo Sfiatare l'aria dell'apparecchio).

Sfiatare l'aria dell'apparecchio

1. Svitare l'ugello ad alta pressione dalla lancia.

2. Lasciare attivato l'apparecchio, finché l'acqua non sia priva di bolle d'aria.

3. In caso di problemi di sfiato, lasciare funzionare l'apparecchio per 10 secondi, poi spegnerlo. Ripetere più volte la procedura.

4. Spegnere l'apparecchio.

5. Avvitare l'ugello ad alta pressione sulla lancia.

Uso

⚠PERICOLO

Getto d'acqua ad alta pressione

Pericolo di lesioni

Non fissare mai la leva a scatto e la leva di sicurezza in posizione attivata.

Non utilizzare la pistola AP se la leva di sicurezza è dan-neggiata.

Prima di qualsiasi intervento sull'apparecchio spingere in avanti la leva di sicurezza della pistola AP.

Tenere la pistola AP e la lancia sempre con entrambe le mani.

⚠AVVERTIMENTO

Apparecchio e accessori difettosi, condotte di alimentazione e collegamenti difettosi

Pericolo di lesioni

Utilizzare l'apparecchio solo in perfette condizioni.

Apertura/Chiusura della pistola AP

1. Azionare la leva di sicurezza e la leva di azionamento. La pistola AP viene aperta.

2. Rilasciare la leva di sicurezza e la leva di azionamento.

La pistola AP viene chiusa.

Funzionamento ad alta pressione

L'apparecchio può essere fatto funzionare sia in verticale che in orizzontale.

Nota

L'apparecchio è dotato di un pressostato. Il motore funziona solo quando la pistola AP è aperta.

1. Per gli apparecchi con avvolgitubo: Svolgere completamente il tubo flessibile di alta pressione dall'avvolgitubo.

2. Posizionare l'interruttore dell'apparecchio su "I/ON".

3. Spingere indietro l'arresto di sicurezza della pistola AP. La pistola AP è sbloccata.

4. Aprire la pistola AP.

Selezionare il tipo di getto desiderato

1. Chiudere la pistola AP.

2. Ruotare l'alloggiamento dell'ugello fino a quando il simbolo desiderato coincide con il contrassegno.

	Getto puntiforme ad alta pressione (0°) per la pulizia di sporco particolarmente resistente
CHEM	Getto piatto a bassa pressione (CHEM) per il funzionamento con detergente o la pulizia a pressione ridotta
	Getto piatto ad alta pressione (25°) per la pulizia di vaste superfici

Utilizzo con detergenti

⚠PERICOLO

Alta pressione residua nell'apparecchio

Pericolo di lesioni

Spegnere l'apparecchio prima di cambiare l'ugello.

Azionare la pistola AP fino a completa depressurizzazione dell'apparecchio.

⚠AVVERTIMENTO

Uso errato di detergenti

Rischio per la salute

Osservare le avvertenze di sicurezza sui detergenti.

ATTENZIONE

Detergenti non adatti

Danneggiamento dell'apparecchio e dell'oggetto da pulire Usare solo detergenti autorizzati dalla ditta KÄRCHER.

Osservare le indicazioni e il dosaggio del detergente. Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.

Nota

I detergenti KÄRCHER garantiscono un lavoro senza inconvenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

1. Togliere il tubo flessibile di aspirazione detergente.

2. Regolare la quantità di aspirazione della soluzione detergente sul filtro del detergente.

3. Appendere il tubo flessibile di aspirazione detergente in un contenitore con soluzione detergente.

4. Impostare l'ugello in posizione "CHEM".
5. Mettere il funzione l'idropulitrice.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).
2. Sciacquare lo sporco sciolto con il getto ad alta pressione.

Dopo il funzionamento con il detergente

1. Impostare la quantità di aspirazione sul filtro detergente alla quantità massima.
2. Immergere il filtro in acqua pulita.
3. Avviare l'apparecchio e sciacquare per un minuto.

Interruzione del funzionamento

1. Chiudere la pistola AP.
   L'apparecchio si spegne.
2. Spingere l'arresto di sicurezza in avanti.
   La pistola AP è bloccata.

Continuare il funzionamento

1. Spingere l'arresto di sicurezza indietro. La pistola AP è sbloccata.
2. Aprire la pistola AP. L'apparecchio si accende.

Terminare l'esercizio

1. Chiudere l'alimentazione dell'acqua.
2. Aprire la pistola AP.
3. Portare l'interruttore dell'apparecchio su "I/ON" e lasciare funzionare l'apparecchio per 5-10 s.
4. Chiudere la pistola AP.
5. Portare l'interruttore dell'apparecchio su "0/OFF".
6. Non estrarre la spina di alimentazione dalla presa con le mani bagnate.
7. Chiudere l'alimentazione dell'acqua.
8. Aprire la pistola AP fino a completa depressurizzazione dell'apparecchio.
9. Spingere l'arresto di sicurezza in avanti. La pistola AP è bloccata.

Trasporto

⚠PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

ATTENZIONE

Trasporto non idoneo

Pericolo di danneggiamento

Proteggere da danneggiamento la leva di azionamento della pistola AP.

• Trasporto dell'apparecchio in veicoli: assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.
• Trasporto dell'apparecchio su lunghe distanze: tirare l'apparecchio sull'archetto di spinta.
• Trasporto dell'apparecchio su scale: tirare su l'apparecchio gradino per gradino. I pattini proteggono l'alloggiamento da danneggiamenti.
• Portare l'apparecchio: tenere saldo l'apparecchio dai manici.

Sostegno da trasporto per pulitore superficiale

1. Infilare il raccordo filettato del pulitore superficiale sul sostegno da trasporto dell'idropulitrice.
2. Avvitare il dado a risvolto per circa 1 giro.

Trasporto gru

⚠PERICOLO

Trasporto errato su gru

Rischio di lesioni causate dalla caduta dell'apparecchio o di oggetti

Rispettare le norme antinfortunistica e le avvertenze di sicurezza.

L'apparecchio può essere trasportato con la gru solo da persone esperte nell'uso della gru.

Prima di ogni trasporto su gru, verificare la presenza di eventuali danni nel mezzo di sollevamento.

Prima di ogni trasporto su gru, verificare la presenza di eventuali danni nel manico.

Sollevare l'apparecchio solo dal manico.

Non utilizzare catene d'imbragatura.

Accertarsi che il carico non possa sganciarsi accidentalmente dal mezzo.

Prima del trasporto su gru rimuovere la lancia con la pistola AP, gli ugelli, il pulitore superficiale e altri oggetti non fissati.

Non trasportare oggetti sull'apparecchio durante il sollevamento.

Non sostare sotto il carico.

Accertarsi che nell'area di pericolo della gru non si trovi alcuna persona.

Non lasciare l'apparecchio incustodito sospeso sulla gru.

1. Fissare il dispositivo sollevatore al manico dell'apparecchio.

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

Conservare l'apparecchio solo in vani interni.

Deposito dell'apparecchio

1. Mettere la lancia con la pistola AP nel supporto ugelli e agganciare nel supporto lancia.
2. Avvolgere il cavo di alimentazione e appenderlo al reggicavo.
3. Fissare la spina con la clip montata.
   Per gli apparecchi con avvolgitubo:
4. Avvolgere il tubo flessibile per alta pressione sull'avvolgitubo e ripiegare il manico della manovella.

Per gli apparecchi senza avvolgitubo:

1. Conservare il tubo flessibile per alta pressione:
   a Avvolgere il tubo flessibile per alta pressione.
   b Appendere il tubo flessibile d'alta pressione al ripiano tubo flessibile.
   c Fissare il tubo flessibile di alta pressione con il nastro di gomma.

2. Premere il tasto di sblocco dell'archetto di spinta e spingerlo.

Antigelo

ATTENZIONE

Gelo

Rottura dell'apparecchio causata dall'acqua congelata Svuotare completamente l'acqua dall'apparecchio.

Conservare l'apparecchio in un luogo protetto dal gelo.

Se non è possibile conservare l'apparecchio al riparo dal gelo:

1. svuotare l'acqua.
2. Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.

Nota

Usare un antigelo per autoveicoli comunemente in commercio a base di glicole. Osservare le disposizioni fornite dal produttore dell'antigelo.

1. Mettere in moto l'apparecchio (massimo 1 minuto) fino a completo svuotamento della pompa e delle condutture.

Cura e manutenzione

⚠PERICOLO

Rischio di avviamento accidentale dell'apparecchio

Pericolo di lesioni, scossa elettrica

Prima di eseguire qualsiasi lavoro spegnere l'apparecchio e staccare la spina.

Nota

L'olio esausto deve essere smaltito solo dagli appositi centri di raccolta. Consegnare l'olio esausto presso uno di questi centri. L'inquinamento dell'ambiente mediante olio esausto è punibile dalla legge.

Controlli preventivi / Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Intervalli di manutenzione

Prima di ogni utilizzo

• Verificare la presenza di danni sul cavo di alimentazione.
  I cavi danneggiati vanno immediatamente sostituiti da parte del servizio clienti autorizzato oppure da un elettricista qualificato.
• Controllare la presenza di danni nel tubo flessibile per alta pressione.
  Sostituire immediatamente un tubo flessibile per alta pressione danneggiato.
• Verificare la tenuta stagna dell'apparecchio. Una quantità di tre gocce d'acqua al minuto che fuoriesce è consentita. Se la perdita dovesse superare questa quantità, rivolgersi al servizio clienti.

Ogni settimana

- Pulire il filtro del collegamento acqua (vedere capitolo Pulizia del filtro nel raccordo dell'acqua).

- Pulire il filtro posto sul tubo flessibile di aspirazione detergente.

Ogni 500 ore d'esercizio, almeno annualmente

- Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.

Lavori di manutenzione

Pulizia del filtro nel raccordo dell'acqua

1. Svitare il dado a risvolto.
2. Togliere il bocchettone del tubo flessibile.
3. Togliere il filtro.
4. Pulire e sciacquare esternamente il filtro.
5. Inserire il filtro.

Nota

Allineare l'esagono del bocchettone per l'attacco nell'apparecchio.

1. Applicare il bocchettone e fissare con il dado a risvolto.

Guida alla risoluzione dei guasti

△PERICOLO

Rischio di avviamento accidentale dell'apparecchio, contatto con parti sotto tensione

Pericolo di lesioni, scossa elettrica

Spegnere l'apparecchio prima di eseguire qualsiasi lavoro su di esso.

Staccare la spina.

Far eseguire tutti i controlli ed interventi ai componenti elettrici da personale specializzato.

In caso di guasti non riportati in questo capitolo è necessario contattare un servizio di assistenza clienti autorizzato.

L'apparecchio non si accende

1. Verificare la presenza di danni sul cavo di alimentazione.
2. Controllare la tensione di rete.

3. Se l'apparecchio è surriscaldato: a Portare l'interruttore dell'apparecchio su "0/OFF". b Far raffreddare l'apparecchio per almeno 15 min. c Posizionare l'interruttore dell'apparecchio su "I/ON".

4. In caso di difetto elettrico contattare il servizio clienti.

L'apparecchio non raggiunge la pressione

1. Impostare l'ugello su "alta pressione".
2. Sfiatare l'apparecchio (vedi capitolo Sfiatare l'aria dell'apparecchio).
3. Pulire il filtro del collegamento acqua (vedere capitolo Pulizia del filtro nel raccordo dell'acqua).
4. Controllare la pressione di mandata dell'acqua (il valore necessario è riportato nel capitolo Dati tecnici).
5. Pulire l'ugello, all'occorrenza sostituirlo.
6. All'occorrenza contattare il servizio clienti.

La pompa non è a tenuta stagna.

Una quantità di fuoriuscita di tre gocce d'acqua al minuto è consentita.

- Quando si verificano perdite di maggiore entità, rivolgersi al servizio di assistenza clienti per un controllo.

La pompa batte

1. Controllare la tenuta della condotta d'acqua.
2. Controllare la tenuta delle tubazioni di aspirazione del detergente.
3. Impostare la quantità di aspirazione sul filtro deter- gente alla quantità minima.
4. Sfiatare l'apparecchio (vedi capitolo Sfiatare l'aria dell'apparecchio).
5. All'occorrenza contattare il servizio clienti.

La miscela di detergente è troppo insufficiente

1. Impostare l'ugello su "CHEM".
2. Aumentare la quantità di aspirazione sul filtro detergente.
3. Controllare/Pulire il tubo flessibile di aspirazione detergente con filtro.
4. All'occorrenza contattare il servizio clienti.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

		HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Variante nazionale
Paese AU EU GB CH AU KAP SA
Collegamento elettrico
Tensione	V			240			230
F a s e		~		1	1	1	1	1
Frequenza	Hz	50	50	50	50	50	60	60
Potenza assorbita dalla rete	kW	2,1 2,5	2,5 2,2 2,2	2,4 2,4
Grado di protezione		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)	A	10	16	13	10	10	15	13
Cavo di prolunga 30 m	mm2	2,5 2,5	2,5 2,5 2,5	2,5 2,5
Collegamento idrico
Pressione in entrata (max.)	MPa	1	1	1	1	1	1	1
Temperatura in entrata (max.)	°C	60	60	60	60	60	60	60
Portata (min.)	l/min	12	12	12	12	12	12	12
Altezza di aspirazione (max.)	m	0,5 0,5	0,5 0,5	0,5 0,5
Lunghezza minima tubo di alimentazione acqua	m	7,5 7,5	7,5 7,5		7,5 7,5 7,5
Diametro minimo tubo di alimentazione inne acqua		1/2 1/2	1/2 1/2	1/2 1/2
Numero d'ordinazione tubo flessibile di aspirazione con filtro		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard		038 035	035 038	038 036 036
Pressione d'esercizio	MPa	11	12	12	11,5	11,5	12	12
Sovrapressione (max.)	MPa	17,1	17,5	17,5	17,1	17,1	18	18
Portata, acqua	l/min	8,3 8,3	8,3 8,3	8,3 8,3
Portata, detergente	l/h	0-25 0-25	0-25 0-25	0-25 0-25	0-25 0-25
Forza repulsiva della pistola AP	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Dimensioni e pesi
Peso d'esercizio tipico (CX)	kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2(26,4)	25,2 (-)	25,2 (-)
Lunghezza	mm 380	380 380	380 380	380 380
Larghezza (CX)	mm 360 (-)	360(370)		360(370)	360(370)	360(370)	360 (-)	360 (-)
Altezza	mm 930	930 930	930 930	930 930
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio	m/s2	3,6 3,6	3,6 3,6	3,6 4,2 4,2
Incertezza K	m/s2	0,9 0,9	0,9 0,9	0,9 0,9
Livello di pressione acustica LpA (CX) dB(A)		72 (-)	72 (75)	72 (75)	72 (75)	72 (75)	74 (-)	74 (-)
Incertezza KpA	dB	(	A)	3	3	3	3	3
Livello di potenza acustica LWA + incertezza KWA (CX)	dB(A)	88 (-)	88 (92)	88 (92)	88 (92)	88 (92)	90 (-)	90 (-)

	HD 5/13	HD 5/15	HD 5/17	HD 5/17	HD 6/13	HD 6/13	HD 6/13
	C HD 5/13 CX	C HD 5/15 CX	C HD 5/17 CX	C HD 5/17 CX	C HD 6/13 CX		C HD 6/13 CX

Variante nazionale

Paese EU EU EU KAP EU AR GB
Collegamento elettrico

Tensione				V		230				230
F	a	s	e		~	1	1	1	1	1	1	1

Frequenza Hz 50 50 50 60 50 50 50

Potenza assorbita dalla rete kW	2,6 2,8 3,0 3,0 2,9 2,9 2,9
Grado di protezione		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)	A	16	16	16	15	16	16	13
Cavo di prolunga 30 m	mm2	2,5 2,5 2,5 2,5 2,5 2,5 2,5

Collegamento idrico

Pressione in entrata (max.)	MPa	1	1	1	1	1	1	1
Temperatura in entrata (max.)	°C	60	60	60	60	60
Portata (min.)	l/min	12	12	12	13	13
Altezza di aspirazione (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Lunghezza minima tubo di alimentazione acqua	m	7,5	7,5	7,5	7,5	7,5	7,5

Diametro minimo tubo di alimentazio- in 1/2 1/2 1/2 1/2 1/2 1/2 1/2 ne acqua

Numero d'ordinazione tubo flessibile di aspirazione con filtro

2.643-100.0

2.643-100.0

2.643-100.0

2.643-100.0

2.643-100.0

2.643-100.0

2.643-100.0

Dati sulle prestazioni dell'apparecchio

Grandezza dell'ugello standard		034 032 027 030 038 038 038
Pressione d'esercizio	MPa	13	15	17	16,5	13	13	13
Sovrapressione (max.)	MPa	17,5	20	20	20	19	19	19
Portata, acqua	l/min	8,3	8,3	8,1	8,0	9,8	9,8	9,8
Portata, detergente	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Forza repulsiva della pistola AP	N	22,2	23,8	25,4	25,4	26,6	26,6	26,6

Dimensioni e pesi

Peso d'esercizio tipico (CX)	kg	23,7 (26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2 (-)	25,2(27,5)
Lunghezza	mm	380	380	380	380	380
Larghezza (CX)	mm	360(370)	360(370)	360(370)	360(370)	360(370)	360 (-)	360(370)
Altezza	mm	930	930	930	930	930

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio	m/s2	3,6	2,4	2,4	2,4	4,1	4,1	4,1
Incertezza K	m/s2	0,9	0,7	0,7	0,7	0,9	0,9	0,9
Livello di pressione acustica LpA (CX)	dB(A)	72 (75)		72 (74)		72 (75)		75 (75)	72 (75)	72 (-)	72 (75)
Incertezza KpA	dB	(		A)		3		3	3	3	3
Livello di potenza acustica LWA + incertezza KWA(CX)	dB(A)	88 (92)		88 (90)		88 (92)		91 (91)	88 (92)	88 (-)	88 (92)

HD 6/13 HD 6/13

c c

Variante nazionale
Paese		KAP SA
Collegamento elettrico
Tensione	V	220	220
Fase	~	1	1
Frequenza Hz	60 60
Potenza assorbita dalla rete kW		2,9 2,8
Grado di protezione		IPX5	IPX5

		HD 6/13C	HD 6/13C
Protezione di rete (lento) A 15 13
Cavo di prolunga 30 m mm	2	2,5 2,5
Collegamento idrico
Pressione in entrata (max.) MPa 1 1
Temperatura in entrata (max.) °C 60 60
Portata (min.) l/min 13 13
Altezza di aspirazione (max.) m	0,5 0,5
Lunghezza minima tubo di alimentazione acqua	m	7,5	7,5
Diametro minimo tubo di alimentazione inne acqua		1/2 1/2
Numero d'ordinazione tubo flessibile di aspirazione con filtro		2.643-100.0	2.643-100.0
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard		042	043
Pressione d'esercizio	MPa	13	12,5
Sovrapressione (max.) MPa	18 18
Portata, acqua	l/min	10,0	10,0
Portata, detergente	l/h	0-25	0-25
Forza repulsiva della pistola AP N 26,6	26,6
Dimensioni e pesi
Peso d'esercizio tipico (CX)	kg 25,2 (-)	25,2 (-)
Lunghezza	mm 380	380
Larghezza (CX)	mm	360 (-)	360 (-)
Altezza	mm 930	930
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio	m/s2	3,7 3,7
Incertezza K	m/s2	0,9 0,9
Livello di pressione acustica LpA (CX)	dB(A)	73 (-)	73 (-)
Incertezza KpA	dB(A) 3 3
Livello di potenza acustica LWA + incertezza KWA (CX)	dB(A)	89 (-)	89 (-)

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Tipo: 1.520-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2000/14/CE

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Indicatii generale 149
