Typ produktu	Vysokotlakový čistič
Značka	Kärcher
Model	HD 5/15 C Plus
Prevádzkový tlak	150 bar
Prietok vody	500 l/h
Napájanie	Elektrické 230 V, 50 Hz
Príkon	3,5 kW
Typ motora	Elektrický indukčný motor
Hmotnosť	28 kg
Rozmery (D x Š x V)	500 x 380 x 700 mm
Dĺžka vysokotlakovej hadice	15 m
Typ pištole	Pištoľ so spúšťou a systémom automatického zastavenia
Hlavné funkcie	Vysokotlakové čistenie, systém znižovania hluku, integrovaný vodný filter
Údržba a čistenie	Pravidelne čistiť vstupný filter vody, pred mrazom vypustiť čerpadlo
Bezpečnosť	Automatické zastavenie motora pri úniku, bezpečnostný ventil
Náhradné diely a opraviteľnosť	Dostupné náhradné súpravy: tesnenia, ventily, dýzy
Všeobecné informácie	Profesionálne použitie, až 5 rokov záruka (podľa podmienok)

Často kladené otázky - HD 5/15 C Plus KARCHER

Aký typ oleja použiť pre čerpadlo Kärcher HD 5/15 C Plus?

Použite špeciálny olej pre vysokotlakové čerpadlo odporúčaný spoločnosťou Kärcher (ref. 6.392-530.0).

Ako odvzdušniť okruh pred prvým použitím?

Odskrutkujte dýzu, stlačte spúšť bez tlaku, kým voda nevyteká bez bublín, potom dýzu znova naskrutkujte.

Čo robiť, ak čistič neštartuje?

Skontrolujte elektrické napájanie, poistku a tlakový spínač. Ak problém pretrváva, kontaktujte servis.

Ako zazimovať môj vysokotlakový čistič?

Vypustite vodu z čerpadla a hadice, pridajte nemrznúcu zmes pre vysokotlakové čističe (ref. 6.295-605.0).

Môžem použiť štandardnú záhradnú hadicu na prívod vody?

Áno, ale priemer hadice musí byť aspoň 1/2 palca a dostatočný prietok (min. 10 l/min).

Ako vymeniť dýzu pištole?

Odskrutkujte maticu dýzy vhodným kľúčom, vymeňte dýzu za novú (ref. 2.574-032.0) a znova naskrutkujte.

Prečo je tlak nízky?

Možné príčiny: upchatý vstupný filter, opotrebovaná dýza alebo netesnosť vo vysokotlakovom okruhu. Vyčistite filter a skontrolujte dýzu.

Aký je maximálny povolený tlak?

Maximálny prevádzkový tlak je 150 bar, ale môže sa líšiť v závislosti od použitej dýzy.

Ako uložiť vysokotlakovú hadicu po použití?

Zviňte hadicu bez ohýbania, zaveste ju na určený držiak na zariadení, aby ste predišli deformáciám.

Kde nájdem sériové číslo zariadenia?

Sériové číslo je na štítku s údajmi pripevnenom na kryte motora.

NÁVOD NA OBSLUHU HD 5/15 C Plus KARCHER

Symboly na prístroji

⑩ Vysokotlaká tryska

Z prístroja úplne vypustite vodu.

Používanie v súlade s účelom.... 157

Ochrana životného prostredia.... 158

Príslušenstvo a náhradné diely 158

Elektrická prípojka.... 159

Prípojka vody 159

Obsluha.... 159

Preprava.... 160

Skladovanie.... 161

Ošetrovanie a údržba.... 161

EÚ vyhlásenie o zhode 165

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riaďte

s informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Používanie v súlade s účelom

Tento vysokotlakový čistič používajte výlučne na nasledujúce práce:

• Čistenie nízkotlakovým lúčom a čistiacim prostriedkom (napr. strojov, vozidiel, stavebných strojov, nástrojov)
• Čistenie vysokotlakovým lúčom bez čistiaceho prostriedku (napr. fasád, terás, záhradného náradia)

Na odolné nečistoty odporúčame použitie rotačnej dýzy ako špeciálneho príslušenstva.

V prípade variantu "Plus" je rotačná dýza súčasťou rozsahu dodávky.

Hraničné hodnoty pre zásobovanie vodou

POZOR

Znečistená voda

Predčasné opotrebovanie alebo usadeniny v prístroji. Do prístroja nalievajte len čistú vodu alebo recyklovanú vodu, ktorá neprekračuje hraničné hodnoty.

Pre zásobovanie vodou platia nasledujúce hraničné hodnoty:

● Hodnota pH: 6,5-9,5 - Elektrická vodivosť: vodivosť čistej vody + 1200 μS/cm, maximálna vodivosť 2000 μS/cm - Usaditeľné látky (objem kontrolnej vzorky 1 l, doba usadenia 30 minút): < 0,5 mg/l - Filtrovateľné látky: < 50 mg/l, žiadne abrazívne látky - Uhľovodíky: < 20 mg/l ● Chlorid: < 300 mg/l - Sulfát: < 240 mg/l ● Vápnik: < 200 mg/l - Celková tvrdosť: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l) - Železo: < 0,5 mg/l - Mangán: < 0,05 mg/l - Meď: < 2 mg/l ● Aktívny chlór: < 0,3 mg/l - Bez nepríjemných pachov

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Bezpečnostné pokyny

• Pred prvým uvedením prístroja do prevádzky si bezpodmienečne prečítajte bezpečnostné pokyny 5.951-949.0.
• Dodržiavajte vnútroštátne predpisy týkajúce sa kvapalinových rozstrekovačov.
• Dodržiavajte vnútroštátne predpisy o prevencii pred úrazmi. Kvapalinové rozstrekovače sa musia pravidelne kontrolovať. Výsledok kontroly musí byť písomne zdokumentovaný.
• Na prístroji a príslušenstve nevykonávajte žiadne zmeny.

Symboly na prístroji

Prístroj sa nesmie pripojiť bezprostredne na verejnú sieť pitnej vody.

Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj. Prístroj chráňte pred mrazom.

Bezpečnostné zariadenia

⚠UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na vašu ochranu.

Nikdy nemeňte ani neobchádzajte bezpečnostné zariadenia.

Bezpečnostné zariadenia sú nastavené vo výrobe a zaplombované. Nastavenia vykonáva iba zákaznícky servis.

Tlakový spínač

Pozrite si stranu s grafikami

① Kryt kolesa ② Držiak dýzy ③ Klzný unášač ④ Výrobný štítok ⑤ Odkladacia plocha pre trojitú dýzu ⑥ Transportný držiak pre plošný čistič ⑦ Odblokovanie posuvného držadla ⑧ Posuvné držadlo, dole (zasunuté) ⑨ Posuvné držadlo, hore (vytiahnuté) ⑩ Vysokotlaková dýza ⑪ Označenie vysokotlakovej dýzy ⑫ Pracovný nadstavec EASY!Lock ⑬ Vysokotlaková pištoľ EASY!Force ⑭ Bezpečnostná západka ⑮ Spúšťacia páčka ⑯ Poistná páka ⑰ Vysokotlaková hadica EASY!Lock ⑱ Odkladacia plocha na hadice ⑲ Držiak káblov ⑳ Držiak pracovného nadstavca bez upnutia ㉑ Spínač prístroja ㉒ Rukoväť ㉓ Vysokotlaková prípojka EASY!Lock ㉔ Úchytka ㉕ Prípojka vody ㉖ Sito ㉗ Nátrubok hadice ㉘ Prevlečná matica ㉙ Kľuka ㉚ Hadicový bubon

② Gumený pás (nie pri prístrojoch s hadicovým bubnom)

② Odkladacia plocha pre rotačnú dýzu (rotačná dýza len pri variante "Plus" v rozsahu dodávky)

② Držiak pracovného nadstavca s upnutím na prepravu

② Sacia hadica na čistiaci prostriedok s filtrom a dávkovaním čistiaceho prostriedku

Farebné označenie

• Ovládacie prvky pre čistiaci proces sú žlté.
• Ovládacie prvky pre údržbu a servis sú svetlosivé.

Montáž

Montáž príslušenstva

Upozornenie

Systém EASY!Lock spája komponenty pomocou rýchlozávitu rýchlo a bezpečne len jedným otočením.

1. Vysokotlakovú hubicu pripevnite so značkou smerom nahor na oceľovú rúru.
2. Rukou dotiahnite vysokotlakovú hubicu (EASY!Lock).
3. Oceľovú rúru spojte s vysokotlakovou pištoľou a pevne utiahnite rukou (EASY!Lock).

Chýbajúce oddelenie od siete

Nebezpečenstvo úrazu zásahom elektrického prúdu. Prístroj pomocou zástrčky spojte s elektrickou sieťou. Neoddeliteľné spojenie s elektrickou sieťou je zakázané. Zástrčka slúži na oddelenie od siete.

1. Odviňte sieťovú šnúru a uložte ju na podlahu.
2. Zasuňte sieťovú zástrčku do zásuvky.

Prípojka vody

Pripojenie na vodovodné potrubie

VÝSTRAHA

Spätný tok znečistenej vody do siete pitnej vody

Prístroj sa podľa platných predpisov nesmie prevádzkovať v sieti pitnej vody bez systémového oddeľovacieho zariadenia. Použite systémové oddeľovacie zariadenie spoločnosti KÄRCHER alebo alternatívne systémové oddeľovacie zariadenie podľa EN 12729 typ BA. Voda,

ktorá preteká cez systémové oddeľovacie zariadenie, nie je pitná. Systémové oddeľovacie zariadenie pripájajte vždy na zásobovanie vodou, nikdy nie priamo na prístroj.

1. Zásobovanie vodou skontrolujte z hľadiska prívodného tlaku, teploty vody na prítoku a privádzaného množstva (pozri kapitolu Technické údaje).
2. Systémový oddeľovač a prípojku vody prístroja spojte s hadicou na prívod vody (požiadavka na hadicu na prívod vody pozri kapitolu Technické údaje).
3. Otvorte prívod vody.

Nasávanie vody z nádrže

1. Naskrutkujte saciu hadicu s filtrom na prípojky vody (objednávacie číslo pozri kapitolu Technické údaje).
2. Odvzdušnite prístroj (pozrite si kapitolu Odvzdušnenie prístroja).

Odvzdušnenie prístroja

1. Vysokotlakovú hubicu odskrutkujte z pracovného nadstavca.
2. Prístroj nechajte v chode tak dlho, kým vyteká voda bez vzduchových bublín.
3. V prípade problémov s odvzdušnením nechajte bežať prístroj 10 sekúnd a potom ho vypnite. Postup viackrát opakujte.
4. Vypnite prístroj.
5. Vysokotlakovú hubicu naskrutkujte na pracovný nadstavec.

Obsluha

⚠NEBEZPEČENSTVO

Nepoužívajte vysokotlakovú pištoľ, ak je poškodená poistná páka.

Pred všetkými prácami na prístroji bezpečnostnú západku na vysokotlakovej pištoli posuňte dopredu.

Držte vysokotlakovú pištoľ a pracovný nadstavec obidvoma rukami.

ΔVÝSTRAHA

Chybný prístroj a príslušenstvo, chybné prívodné vedenie a prípojky

Nebezpečenstvo poranenia

Prístroj sa smie prevádzkovať iba v bezchybnom stave.

Otvorenie/zatvorenie vysokotlakovej pištole

1. Stlačte poistnú páku a spúšťaciu páčku. Vysokotlaková pištoľ sa otvorí.
2. Pustite poistnú páku a spúšťaciu páčku. Vysokotlaková pištoľ sa zatvorí.

Prevádzka s vysokým tlakom

Prístroj sa môže používať v stojatej alebo ležatej polohe.

Upozornenie

Prístroj je vybavený tlakovým spínačom. Motor nabehne iba vtedy, keď je vysokotlaková pištoľ otvorená.

1. Pri prístrojoch s hadicovým bubnom: Vysokotlakovú hadicu odmotajte úplne z hadicového bubna.
2. Spínač prístroja nastavte na "I/ON".
3. Bezpečnostnú západku posuňte smerom dozadu. Vysokotlaková pištoľ je odistená.
4. Otvorte vysokotlakovú pištoľ.

Výber druhu prúdu

	Vysokotlakový okrúhly prúd (0°) pre mimo-riadne odolné nečistoty
	Nízkotlakový plochý prúd (CHEM) pre pre-vádzku s čistiacim prostriedkom alebo čis-tenie s malým tlakom
	Vysokotlakový plochý prúd (25°) pre veľko-plošné nečistoty

Prevádzka s čistiacim prostriedkom

⚠NEBEZPEČENSTVO

Zostatkový vysoký tlak v prístroji

Nebezpečenstvo poranenia

Prístroj pred výmenou dýzy vypnite.

Spustite vysokotlakovú pištoľ, až v prístroji nie je žiadny tlak.

⚠VÝSTRAHA

Nesprávna manipulácia s čistiacimi prostriedkami

Nevhodný čistiaci prostriedok

Poškodenie prístroja a čistených predmetov

Používajte iba čistiace prostriedky schválené spoločnosťou KÄRCHER.

Dodržiavajte odporúčania pre dávkovanie a pokyny dodávateľov čistiacich prostriedkov.

V záujme ochrany životného prostredia zaobchádzajte úsporne s čistiacimi prostriedkami.

Upozornenie

Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradiť alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich prostriedkoch.

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobiť (nevysušiť).
2. Uvoľnené nečistoty opláchnite vysokotlakovým prúdom.

Po prevádzke s čistiacim prostriedkom

1. Nasávané množstvo na filtri na čistiace prostriedky nastavte na maximálne množstvo.
2. Filter ponorte do čistej vody.
3. Prístroj sa spustí a jednu minútu vyplachujte.

Prerušenie prevádzky

1. Zatvorte vysokotlakovú pištol. Prístroj sa vypne.
2. Poistnú páku presuňte dopredu. Vysokotlaková pištol' je zaistená.

Pokračovanie v prevádzke

1. Poistnú páku presuňte dozadu. Vysokotlaková pištol' je odistená.
2. Otvorte vysokotlakovú pištol. Prístroj sa zapne.

Ukončenie prevádzky

1. Zatvorte prívod vody.
2. Otvorte vysokotlakovú pištol'.
3. Spínač prístroja otočte na „I/ON“ a nechajte ho bežať 5 až 10 sekúnd.
4. Zatvorte vysokotlakovú pištol'.
5. Spínač prístroja nastavte na "0/OFF".
6. Sieťovú zástrčku vytiahnite zo zásuvky len suchou rukou.
7. Odstráňte prívod vody.
8. Otvorte vysokotlakovú pištol', až v prístroji nie je žiadny tlak.
9. Poistnú páku presuňte dopredu. Vysokotlaková pištol' je zaistená.

Preprava

⚠UPOZORNENIE

Pri skladovaní a preprave dbajte na hmotnosť prístroja.

POZOR

Neodborná preprava

• Preprava prístroja vo vozidlách: Pri preprave vo vozidlách prístroj zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.
• Preprava prístroja na dlhšie trate: Prístroj ťahajte za držadlo na posúvanie.
• Preprava prístroja po schodoch: Pri preprave po schodoch vyt'ahujte prístroj schod za schodom. Sklznice chránia kryt pred poškodením.
• Prenášanie prístroja: Noste prístroj za rukoväte.

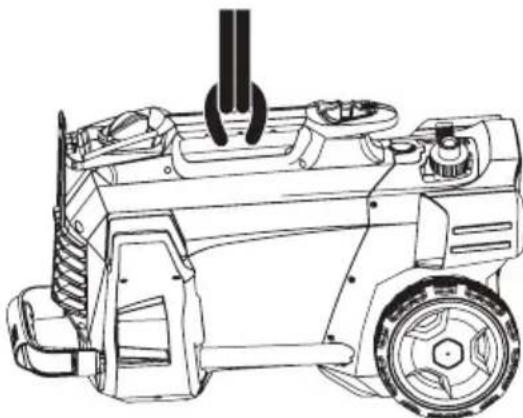

Transportný držiak pre plošný čistič

Nebezpečenstvo zranenia v dôsledku padajúceho prístroja alebo predmetov

Dodržiavajte miestne predpisy o prevencii pred úrazmi a bezpečnostné pokyny.

Prístroj smú prepravovať pomocou žeriavu len osoby, ktoré boli poučené o obsluhe žeriavu.

Prístroj dvíhajte len za rukoväť.

Nepoužívajte žiadne viazacie reťaze.

Zaistite zdvíhacie zariadenie pred neúmyselným zvesením bremena.

Počas zdvíhania neprepravujte žiadne predmety na prístroji.

Dbajte na to, aby sa nikto nenachádzal v blízkosti nebezpečnej oblasti žeriavu.

Prístroj nenechávajte visieť na žeriave bez dozoru.

1. Zdvíhacie zariadenie pripevnite na rukoväť prístroja.

Nebezpečenstvo zranenia a poškodenia Pri skladovaní a preprave dbajte na hmotnosť prístroja. Prístroj skladujte len vo vnútorných priestoroch.

Uschovanie prístroja

1. Pracovný nadstavec s vysokotlakovou pištoľou vložte do držiaka dýzy a zaistite v držiaku pracovného nadstavca.
2. Odviňte sieťový kábel a zaveste cez držiak kábla.
3. Pripevnite zástrčku s namontovanou sponou. Pri prístrojoch s hadicovým bubnom:
4. Vysokotlakovú hadicu naviňte na hadicový bubon a preklopte rukoväť kľuky. Pri prístrojoch bez hadicového bubna:
5. Uschovanie vysokotlakovej hadice:

a) Naviňte vysokotlakovú hadicu. b) Zaveste vysokotlakovú hadicu cez odkladaciu plochu na hadicu. c) Zaistite vysokotlakovú hadicu pomocou gumenej pásky.

Zničenie prístroja v dôsledku zamrznutej vody. Vyprázdnite všetku vodu z prístroja.

Prístroj uchovávajte na mieste zaistenom proti mrazu.

Ak nie je možné skladovanie zabezpečené proti zamrznutiu:

1. Vypustite vodu.
2. Prečerpajte bežnú nemrznúcu zmes cez prístroj. Upozornenie

Použite nemrznúcu zmes pre vozidlá na báze glykolu bežne dostupnú v obchodoch. Dodržiavajte predpisy výrobcu pre manipuláciu s nemrznúcou zmesou.

1. Prístroj nechajte bežať max. 1 minútu, až kým sa čerpadlo a potrubia nevyprázdnia.

Neúmyselný nábeh prístroja

Nebezpečenstvo zranenia, zásah elektrickým prúdom. Pred všetkými prácami vypnite prístroj a vytiahnite sieťovú zástrčku.

Upozornenie

Starý olej je možné likvidovať len v príslušných zberných miestach. Odovzdajte nahromadený starý olej. Znečistenie životného prostredia starým olejom je trestné.

S Vašim predajcom môžete dohodnúť pravidelnú bezpečnostnú inšpekciu alebo zmluvu o údržbe. Nechajte si poradiť.

Intervaly údržby

Pred každou prevádzkou

• Skontrolujte poškodenie sieťového kábla. Poškodený kábel musí vymeniť autorizovaný zákaznícky servis alebo odborný elektrikár.
• Skontrolujte vysokotlakovú hadicu z hľadiska poškodenia. Poškodenú vysokotlakovú hadicu bezodkladne vymeňte.
• Skontrolujte prístroj na tesnosť. Sú prípustné 3 kvapky vody za minútu. Pri väčšej netesnosti vyhľadajte zákaznícky servis.

Týždenne

• Vyčistite sitko v prípojke vody (pozri kapitolu Vyčistenie sitka v prípojke vody).
• Vyčistite filter na sacej hadici na čistiaci prostriedok.
• Nechajte vykonať údržbu prístroja zákazníckemu servisu.

Po 500 prevádzkových hodinách, minimálne jedenkrát ročne

Údržbové práce

Vyčistenie sitka v prípojke vody

1. Odskrutkujte prevlečnú maticu.
2. Odoberte hrdlo na hadicu.
3. Vyberte sito.
4. Zvonka vyčistite a opláchnite sito.
5. Zastrčte sito.

Upozornenie

Nasmerujte šesťhran nátrubku hadice k prípojke v prístroji.

1. Namontujte hrdlo na hadicu a pritiahnite prevlečnou maticou.

Pomoc pri poruchách

⚠NEBEZPEČENSTVO

Neúmyselne spustený prístroj, dotyk s dielmi vedúcimi prúd

Nebezpečenstvo zranenia, zásah elektrickým prúdom. Pred všetkými prácami na prístroji vypnite prístroj.

Pri poruchách, ktoré nie sú uvedené v tejto kapitole, vyhľadajte autorizovaný zákaznícky servis.

Prístroj sa nedá zapnúť

1. Skontrolujte poškodenie sieťového kábla.
2. Skontrolujte sieťové napätie.
3. Ak je prístroj prehriaty: a) Spínač prístroja nastavte na "0/OFF". b) Prístroj nechajte vychladnúť minimálne 15 minút. c) Spínač prístroja nastavte na "I/ON".
4. Pri elektrickej poruche vyhľadajte zákaznícky servis.

Prístroj nedosahuje požadovaný tlak.

1. Nastavte dýzu na vysoký tlak.
2. Odvzdušnite prístroj (pozrite si kapitolu Odvzdušnenie prístroja).
3. Vyčistite sitko v prípojke vody (pozri kapitolu Vyčistenie sitka v prípojke vody).
4. Skontrolujte privádzané množstvo vody (požadované množstvo si pozrite v kapitole Technické údaje).
5. Vyčistite dýzu, prípadne ju vymeňte.
6. V prípade potreby vyhľadajte zákaznícky servis.

Čerpadlo je netesné.

Sú prípustné až 3 kvapky vody za minútu.

- Pri väčšej netesnosti nechajte prístroj skontrolovať v zákazníckom servise.

Čerpadlo klepe

1. Skontrolujte vodovodné potrubie z hľadiska tesnosti.
2. Skontrolujte nasávacie potrubie pre čistiaci prostriedok z hľadiska tesnosti.
3. Nasávané množstvo na filtri na čistiace prostriedky nastavte na minimálne množstvo.
4. Odvzdušnite prístroj (pozrite si kapitolu Odvzdušnenie prístroja).
5. V prípade potreby vyhľadajte zákaznícky servis.

Prímes čistiaceho prostriedku je príliš malá

1. Nastavte dýzu na CHEM.
2. Zvýšte nasávané množstvo na filtri na čistiace prostriedky.
3. Skontrolujte/vyčistite nasávaciu hadicu na čistiaci prostriedok.
4. V prípade potreby vyhľadajte zákaznícky servis.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

			HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Variant krajiny
Krajina AU EU GB CH AU KAP SA
Elektrická prípojka
Napätie	V				240				230
F á z a		~	1	1	1	1	1	1	1
Frekvencia	Hz	50	50	50	50	50	50	60	60
Príkon	kW	2,1	2,5	2,5	2,2	2,2	2,4	2,4
Stupeň ochrany		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Zaistenie siete (zotrvačné)	A	10	16	13	10	10	15	13
Predlžovací kábel 30 m	mm 2	2,5 2,5	2,5 2,5	2,5 2,5
Prípojka vody
Prívodný tlak (max.)	MPa	1	1	1	1	1	1	1
Teplota vody na prítoku (max.)	°C	60	60	60	60	60	60	60
Privádzané množstvo (min.)	l/min	12	12	12	12	12	12	12
Nasávacia výška (max.)	m	0,5 0,5	0,5 0,5	0,5 0,5
Minimálna dĺžka hadice na prívod vo- m dy	m	7,5 7,5	7,5 7,5	7,5 7,5
Minimálny priemer hadice na prívod in vody	in	1/2 1/2	1/2 1/2	1/2 1/2
Objednávacie číslo nasávacej hadice s filtrom		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Výkonové údaje prístroja
Veľkosť štandardnej dýzy		038	035	035	038	038	036	036
Prevádzkový tlak	MPa	11	12	12	11,5	11,5	12	12
Prevádzkový pretlak (max.)	MPa	17,1	17,5	17,5	17,1	17,1	18	18
Prietok, voda	l/min	8,3 8,3	8,3 8,3	8,3 8,3
Prietok, čistiace prostriedky	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Sila spätného nárazu vysokotlakovej pištole	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Rozmery a hmotnosti
Typická prevádzková hmotnosť (CX)	kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2 (26,4)	25,2 (-)	25,2 (-)
Dĺžka	mm 380 380 380 380 380 380 380
Šírka (CX)	mm 360 (-) 360 (370)			360 (370)	360 (370)	360 (370)	360 (-)	360 (-)
Výška	mm 930 930 930 930 930 930

				HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Zistené hodnoty podl'a EN 60335-2-79
Hodnota vibrácií ruka-rameno m/s	2			3,6	3,6	3,6	4,2	4,2
Neistota K m/s	2			0,9	0,9	0,9	0,9	0,9
Hladina akustického tlaku LpA (CX) dB(A) 72 (-) 72 (75) 72 (75) 72 (75) 74 (-) 74 (-)
Neistota KpA	d			B	(	A	)	3	3	3
Hladina akustického výkonu LWA + Neistota KWA (CX)	dB(A) 88 (-) 88 (92) 88 (92) 88 (92) 88 (92) 90 (-) 90 (-)
				HD 5/13C HD 5/13 CX	HD 5/15C HD 5/15 CX	HD 5/17C HD 5/17 CX	HD 5/17C HD 5/17 CX	HD 6/13C HD 6/13 CX	HD 6/13C	HD 6/13C HD 6/13 CX
Variant krajiny
Krajina EU EU KAP EU AR GB
Elektrická prípojka
Napätie	V					230				230
F á z a				~	1	1	1	1	1	1
Frekvencia	Hz			50	50	50	60	50	50	50
Príkon	kW			2,6	2,8	3,0	3,0	2,9	2,9	2,9
Stupeň ochrany				IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Zaistenie siete (zotrvačné)	A			16	16	16	15	16	16	13
Predlžovací kábel 30 m	mm 2			2,5	2,5	2,5	2,5	2,5
Prípojka vody
P r í v o	o	d	n	ý	t	l	a	k	(
Teplota vody na prítoku (max.)	°C	60	60	60	60	60	60	60	60
Privádzané množstvo (min.)	l/min	12	12	12	12	12	13	13	13
Nasávacia výška (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Minimálna dlžka hadice na prívod vo- m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7, 5
Minimálny priemer hadice na prívod in vody				1/2	1/2	1/2	1/2	1/2
Objednávacie číslo nasávacej hadice s filtrom				2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Výkonové údaje pristroja
Veľkosť štandardnej dýzy				034	032	027	030	038	038	038
Prevádzkový tlak	MPa			13	15	17	16,5	13	13	13
Prevádzkový pretlak (max.)	MPa			17,5	20	20	20	19	19	19
Prietok, voda	l/min			8,3	8,3	8,1	8,0	9,8	9,8	9,8
Prietok, čistiace prostriedky	l/h			0-25	0-25	0-25	0-25	0-25	0-25	0-25
Sila spätného nárazu vysokotlakovej pištole	N			22,2	23,8	25,4	25,4	26,6	26,6	26,6
Rozmery a hmotnosti
Typická prevádzková hmotnosť (CX) kg				23,7 (26) (27,5)	25,2 (27,5)	25,2 (27,5)	25,2 (27,5)	25,2 (27,5)	25,2 (-) (27,5)	25,2 (27,5)
Dĺžka	mm			380	380	380	380	380	380	380
Šírka (CX) mm 360					360 (370)	360 (370)	360 (370)	360 (370)	360 (-) (370)	360 (370)
Výška	mm			930 930	930 930	930 930	930 930
Zistené hodnoty podl'a EN 60335-2-79
Hodnota vibrácií ruka-rameno m/s	2			3,6	2,4	2,4	4,1	4,1
Neistota K m/s	2			0,9	0,7	0,7	0,9	0,9
Hladina akustického tlaku LpA (CX) dB(A) 72 (75) 72 (74) 72 (75) 75 (75) 72 (75) 72 (-) 72 (75)
Neistota KpA	d			B	(	A	)	3	3	3
Hladina akustického výkonu LWA + Neistota KWA (CX)	dB(A) 88 (92) 88 (90) 88 (92) 91 (91) 88 (92) 88 (-) 88 (92) 88 (-) 88 (92) 88 (-) 88 (92) 88 (-) 88 (92) 88 (-) 88 (92) 88 (-) 88 (92) 88 (-) 88 (92) 88 (-) 88 (92) 88 (-) 8

HD 6/13 HD 6/13 c c

Variant krajiny
Krajina KAP SA
Elektrická prípojka
Napätie	V	220	220
Fáza ~ 1 1
Frekvencia Hz 60 60
Príkon kW 2,9 2,8
Stupeň ochrany IPX5 IPX5
Zaistenie siete (zotrvačné)	A	15 13
Predlžovací kábel 30 m	mm 2	2,5 2,5
Prípojka vody
Prívodný tlak (max.)	MPa	1 1
Teplota vody na prítoku (max.)	°C	60 60
Privádzané množstvo (min.)	l/min	13 13
Nasávacia výška (max.)	m 0,5 0,5
Minimálna dĺžka hadice na prívod vo- m	7,5	7,5
Minimálny priemer hadice na prívod in 1/2 vody	in 1/2	1/2
Objednávacie číslo nasávacej hadice s filtrom	2.643-100.0	2.643-100.0
Výkonové údaje prístroja
Veľkosť štandardnej dýzy	042	043
Prevádzkový tlak	MPa	13 12,5
Prevádzkový pretlak (max.) MPa	18 18
Prietok, voda	l/min	10,0 10,0
Prietok, čistiace prostriedky	l/h	0-25 0-25
Sila spätného nárazu vysokotlakovej pištole	N	26,6 26,6
Rozmery a hmotnosti
Typická prevádzková hmotnosť (CX)	kg	25,2 (-) 25,2 (-)
Dĺžka	mm	380 380
Šírka (CX)	mm	360 (-) 360 (-)
Výška	mm	930 930
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií ruka-rameno	m/s 2	3,7 3,7
Neistota K	m/s 2	0,9 0,9
Hladina akustického tlaku L pA (CX)	dB(A)	73 (-) 73 (-)
Neistota K pA	dB(A)	3 3
Hladina akustického výkonu L WA + Neistota K WA (CX)	dB(A)	89 (-) 89 (-)

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že ďalej označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od nás do prevádzky uvedených vyhotovení, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič Typ: 1.520-xxx

Príslušné smernice EÚ

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

H. Jenner

Osoba zodpovedná za dokumentáciu: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
